Виды отопительных систем и их отличие
Системы отопления в основе своей имеют принцип циркуляции горячей воды. Исходя из этого выделяют:
- систему отопления с циркуляцией на основе естественного давления;
- систему отопления с циркуляцией посредством насоса;
Не стоит особо останавливаться на описании первой системы, так как данная установка давно считается устаревшей и практически не используется при строительстве нового жилья из-за ее низкой эффективности. Такое отопление используется в небольших частных домах и некоторых коммунальных учреждениях. Укажем лишь что в основе её функционирования лежит принцип физической разницы плотности теплой и холодной воды, что приводит к её циркуляции.
Система отопления с принудительной циркуляцией предусматривает наличие специальных насосов, обеспечивающих циркуляцию. Этот способ даёт практическую возможность отапливать большее количество помещений, нежели первый. Соответственно, данная система считается наиболее эффективной. Существует огромный выбор насосов для циркуляции теплоносителя в системе, что дает возможность варьировать с их мощностью и другими качественными характеристиками исходя из размеров помещений и их количества.
Система отопления с циркуляцией посредством насоса делится:
- двухтрубная (подключение радиаторов и труб параллельным способом, что влияет на скорость и равномерность подогрева);
- однотрубная (последовательное подключение радиаторов, что определяет простоту и дешевизну в прокладке системы отопления).
Коллекторная система отопления отличается высокой энергоэффективностью по сравнению с вышеперечисленными благодаря тому, что каждый радиатор подключён персонально к одному подающему и одному обратному трубопроводу, подача воды по которым осуществляется с помощью коллекторов.
Особенности коллекторной системы и её отличия заключаются в следующем:
Коллекторная разводка системы отопления предусматривает, что каждый радиатор регулируется самостоятельно и не зависит от работы других. Кроме того, в коллекторной системе зачастую используются другие отопительные приборы, которые также работают автономно от коллекторов. Радиаторы монтируются параллельно к коллекторам, что по принципу работы делает коллекторную систему схожую с двухтрубной.
Монтаж коллекторов осуществляется в отдельном подсобном помещении, либо специально отведенном для этого шкафу-стенде, спрятанном в стене. Место под коллекторы необходимо заранее планировать, так как они могут быть довольно внушительных размеров. Размеры распределительных коллекторов зависят от мощности радиаторов, которые зависят от размеров помещений.
Коллекторная разводка системы отопления значительно выигрывает у других вышеперечисленных систем отопления возможностью производить демонтаж и замену радиатор без необходимости остановки всей системы. Также коллекторная разводка требует для своего функционирования большего количества трубопровода, чем двухтрубная система. Несмотря на значительные одноразовые затраты на этапе строительства, данные меры положительно сказывается на дальнейшей энергоэффективности системы. Именно поэтому коллекторная система отопления обладает наибольшим эффектом и быстро окупается при строительстве жилья с большой площадью.
Основные виды обогрева
Отличие всех существующих систем зависит от разных критериев. Место установки, площадь обогрева, технические особенности разводки и монтажа. В частых случаях на вид конструкции влияет способ подачи энергоносителей и, конечно, общая стоимость всего комплекса отвечающего за отопление частного дома. Современные энергосберегающие технологии предлагают широкий выбор различных систем отопления, с применением передовых разработок. В данной статье представлены популярные, распространённые виды, систем обогрева, применяемые практически в каждом доме.
Водяное отопление
Среди всех вариантов самым популярным считается обогрев с применением жидкости (воды) в качестве теплоносителя. Преимущества классического вида водяного отопления были выявлены в процессе долголетнего применения. Технические характеристики системы позволяют её эксплуатацию в различных условиях. Как в промышленных зданиях, так и в постройках частного сектора, квартирах, офисах. Все это можно реализовать своими руками. Основные преимущества:
- Одинаковый режим температуры во всех помещениях.
- Продолжительность срока эксплуатации.
- Возможность использования разных материалов труб, метизов (полипропилен, металл).
- Бесшумность работы.
- Экономия топлива, простое обслуживание.
Отдельными элементами конструкции данного варианта являются электрический, многофункциональный или газовый котёл. Так же применяются угольные котлы. С их помощью вода нагревается и разносится по трубам (циркуляция замкнутого вида) к батареям. Так передаётся тепло нагретой жидкости в помещения. Для удобства эксплуатации, применяются несколько подвидов. О них поговорим ниже.
Воздушное отопление
Данный тип обогрева был известен и применялся еще в древние времена. Нагретый воздух с помощью системы воздуховодов подавался в помещение, тем самым обогревая его. В современном исполнении это распространённый способ отопления помещений с большими площадями. До недавнего времени он использовался только в производственных цехах, спортивных сооружениях, общественных помещениях. Но развитие современных технологий позволяет применять воздушный способ и в частных домах.
Нагрев и подача воздушной массы в помещения осуществляется калориферами. В больших цехах это специальные установки, обеспечивающие нагрев и постоянную циркуляцию воздуха определённой температуры. Местный вариант предусматривает использование воздушно-отопительных приборов небольшой мощности. Обычно это, тепловые пушки, тепловентиляторы. Устройства достаточно мобильны и используют в качестве основного нагревателя различные способы конструкций (электрические тены, топливные горелки и др.).
Эксплуатация воздушного отопления требует жёсткого соблюдения правил пожарной безопасности и основных требований гигиены. Второе предусматривает наличие фильтров очистки воздуха, проточной вентиляции, воздуховодов, воздушных занавесов и других элементов. А так же постоянный контроль, над системой воздуховодов в целом.
Обогрев на базе электричества
Данный вид отопления работает на принципе преобразование электрической энергии в тепло. Основным источником тепла, являются электрический котёл или различные нагревательные устройства (приборы). Котлы применяются в водяных системах, считаются экологически чистым способом обогрева. Отдельные приборы имеют свои конструкции:
- Конвекторы электрические.
- Завесы воздушные.
- Масляные радиаторы с тэнами.
- Инфракрасные излучатели (УФО), теплый пол.
- Тепловентиляторы, тепловые пушки.
Применение разных модификаций зависит от места установки, площади обогрева, условий эксплуатации. Электрические конвекторы, масляные радиаторы хорошо подходят при обогреве квартир или частных домов. Это касается устройств УФО и тёплых полов. Все перечисленные способы экономичны (при условии доступной цены на электроэнергию) и не требуют привлечения для нескольких видов энергоносителей, можно использовать только электричество.
Схемы
Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:
| Изображение | Описание |
Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме | Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные). Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке). |
Схема лучевой разводки водоснабжения | Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д. |
Узнать больше о том, какие трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.
Давайте взвесим преимущества и недостатки каждого типа разводки.
Тройниковая
Плюсы:
Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;
При тройниковой схеме общая длина водопровода минимальна
При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;
В штробы укладываются цельные трубы или необслуживаемые соединения
К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.
На фото — врезка в открытую тройниковую разводку воды
Минус:
Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.
Лучевая
Плюсы:
Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;
Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других
Все приборы могут отключаться из одной точки — коллекторного шкафа;
Отсекающие краны удобно расположены на подводке к смесителю
Минусы:
- Материалоемкость;
- Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
- Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.
Найти нужный кран без подписи на нем — нетривиальная задача
Плюсы и минусы коллекторного отопления
В последнее время система отопления загородного дома часто монтируется по схеме коллекторной поэтажной разводки или представляет собой ее комбинацию с однотрубными и двухтрубными системами. Коллекторы отличаются как положительными, так и отрицательными качествами.
Достоинства
Основными преимуществами, которыми обладает коллекторная схема, считаются удобство эксплуатации и управления системами такого типа. Применение коллектора приводит к тому, что:
Можно централизованно и независимо от других контурных систем управлять каждым элементом отдельного контура. Из одной точки дома Вы изменяете температуру или полностью отключаете прибор или группу приборов отопления в одной комнате по собственному желанию. Но температура в других помещениях дома не изменяется.
Так как каждый контур, идущий от коллектора, питает только один или несколько радиаторов в доме, диаметр трубы контура может быть небольшим. Подводку труб укладывают по прямой линии в стяжку между отопительным прибором и коллектором.
При необходимости коллекторная разводка дает возможность сформировать несколько контуров, имеющих разные параметры отопления (перепад давления и температуру). Для этих целей применяют так называемую «гидрострелку» – разновидность коллектора, которая представляет собой большую емкость с несколькими патрубками.
К ней подключают контуры отопления и разделяют потоки теплоносителя, обеспечивая независимость каждому контуру циркуляции. Задача гидрострелки – при работе одного контура исключить его гидравлические влияния на работу другого. В то же время от первого контура ко второму должно передаваться тепло.
Два контура можно подключить и более простым и дешевым способом, но в этом случае независимо друг от друга использовать каждый из них будет практически невозможно.
Недостатки
Коллекторная система отопления. Нажмите на фото для увеличения.
Схема коллекторной разводки предусматривает повышенный расход труб, намного превосходящий их количество при последовательном подключении. Разница в затратах двух систем меняется в большую сторону при увеличении площади дома и сложности конфигурации помещений.
Традиционная одно- или двухтрубная система отопления без всяких затруднений монтируется на стенах. Такая разводка при лучевом коллекторном отоплении выглядит крайне не эстетично.
Трубы в полу, которые укладывают в стяжку в качестве подводки, должны быть цельные. Любое сварное или резьбовое соединение – потенциальное место утечки. Это нужно учитывать при монтаже разводки, т. к. вскрытие монолитного бетона для устранения течи впоследствии обойдется слишком дорого.
Контур будет иметь большое суммарное гидравлическое сопротивление из-за использования труб малого диаметра. Необходима принудительная циркуляция. Система энергозависима, и любое отключение электроэнергии приведет к тому, что при работающем котле трубы в доме будут холодными.
Если в доме используется несколько независимых контуров отопления, придется устанавливать по одному циркуляционному насосу на каждый контур. Это – дополнительные расходы при монтаже и эксплуатации коллекторной системы отопления.
Особенности и устройство коллекторной системы отопления

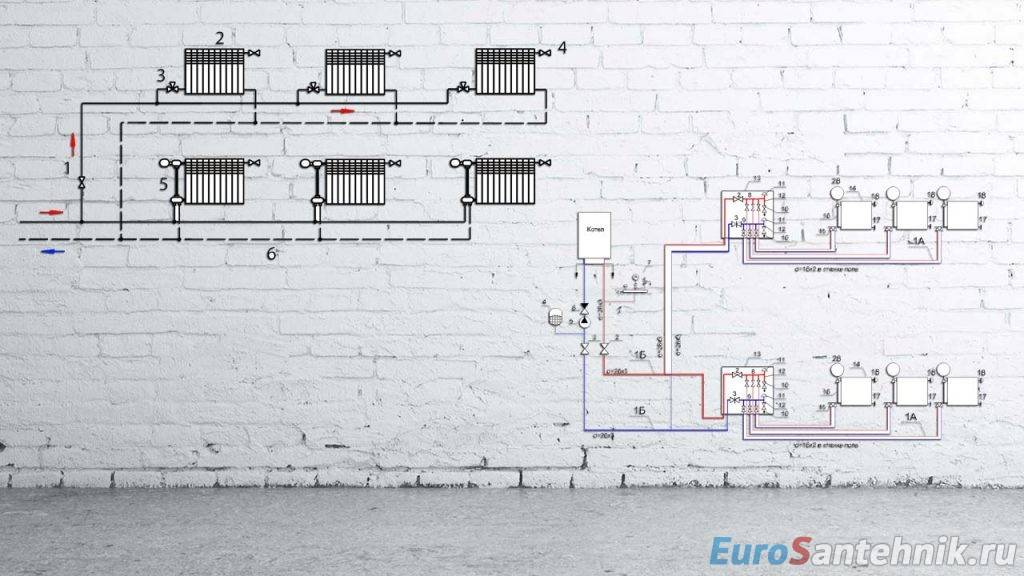

Схема коллекторной системы отопления
Мы привыкли к тому, что отопительная система – это замкнутая линия, которая имеет обратку, где под воздействием циркуляционного насоса теплоноситель проходит через все радиаторы и возвращается обратно к котлу, вынуждая его работать, если создается разница температур.
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Что касается коллекторной системы, то она представляет не последовательное, а параллельное подключение каждого отдельного радиатора к нагревающему элементу.
Это позволяет управлять температурным режимом в доме самостоятельно. К примеру, в большой комнате нужно больше затрат тепла на нагрев воздуха, а в маленькой будет достаточно поставить терморегулятор на самое низкое значение. Это крайне удобно, так как не нужно добавлять в схему дополнительные радиаторы, если площадь помещения большая.
Коллекторная система отопления состоит из таких конструктивных частей:
- Распределительный узел (гребенка или коллектор) – часть трубы с одним входом и с любым количеством выходов, посредствам которых производится распределение теплоносителя под каждый конкретный радиатор или независимому кольцу, состоящему из 3-5 радиаторов, соединенных между собой внутри последовательно.
- Расширительный бак – через него происходит подпитка системы отопления водой, что необходимо для создания определенного давления.
- Циркуляционный насос – нагнетает воду, заставляя передвигаться по системе отопления.
- Устройства, регулирующие давление и обеспечивающие безопасное использование всей системы отопления.
Часто на практике используют смешанную коллекторную систему отопления, разбивая ее на контуры. К примеру, есть 7 больших комнат, для каждой из которых выделяется отдельный контур, имеющий свой выход на гребенке. При этом в каждой из этих комнат (а они разные по площади, соответственно нуждаются в разном количестве радиаторов) может быть абсолютно разное количество радиаторов: 2, 3, 5, 7.
Так вот те радиаторы, которые будут расположены в пределах одной комнаты, между собой будут подключены последовательно, а по отношению ко всей системе отопления – параллельно, так как таких контуров будет ровно столько, сколько есть отапливаемых помещений.
Рассмотрим на практике, как работает коллекторная система отопления:
Вода нагревается от источника тепла (котел), после чего поступает в гребенку.
- Нагретый теплоноситель распределяется через выходные отверстия по всем контурам.
- Остывшая вода возвращается через обратку коллектора, после чего проходит в котел, где нагревается до нужных температур и проделывает обратный путь.
Коллекторы устанавливаются в отдельных шкафах в отдельном помещении, доступ к которым есть постоянно. Каждая гидравлическая сеть, выходящая из коллектора, оснащена запорным механизмом, который позволяет отключить отдельные звенья отопления, не выключая его полностью во всем доме.
При этом каждый радиатор в системе обязательно должен быть оборудован краном Маевского для спуска воздуха из системы. Как альтернатива – воздуховыпускной клапан на самом коллекторе.
Электромагнитные расходомеры
Их принцип работы основан на законе электромагнитной индукции, согласно которой в электропроводной жидкости, проходящей через электромагнитное поле, индуцируется ЭДС, пропорциональная скорости потока (проводника).
Такие расходомеры нашли применение в системах объемного учета теплоносителя и воды на промышленных и энергетических предприятиях. Недостаток – высокая стоимость и вес для диаметров более 300-400 мм, сложность снятия на поверку.
Штанговые электромагнитные водосчетчики работают по принципу погружения датчика в жидкость, где происходит измерение скорости потока. Такие счетчики определяют расход холодной воды в полностью заполненных трубопроводах.
Водопровод на коллекторах
Процесс сборки коллекторного водопровода выглядит следующим образом.
К центральной трубе подключают запорный вентиль шарнирного типа. На вентиль монтируют фильтрующий элемент для грубой очистки воды. К фильтру грубой очистки подключают счетчик, фиксирующий расход воды. После счетчика устанавливают фильтрующий элемент для более тонкой очистки воды.
За фильтром тонкой очистки монтируют клапан обратного давления – он препятствует оттоку жидкости в центральную трубу при отсутствии напора. К клапану подключают коллектор, из которого выходит несколько отводов с собственными или подключаемыми вентилями. К отводу коллектора подключаем трубопровод к конкретному потребителю (крану).
Поэтому, подбирая коллектор, нужно ориентироваться на число кранов в доме.
Указанную процедуру повторяют два раза – для трубы с холодной и трубы с горячей водой. Если центральная труба одна – только холодная, то к первому коллектору подключают ввод на водонагреватель. В свою очередь, вывод из водонагревателя вводят в отдельный коллектор, который будет раздавать горячую воду.
Например, в стандартной квартире коллектор лучше всего установить в туалете, за сливным бачком. В этом случае расстояние до первого потребителя (сливной бачок) и до второго потребителя (ванная комната) будет минимальным.
Правила установки коллектора для теплого пола
Мы предлагаем схему, руководствуясь которой можно самостоятельно установить коллектор. Однако на просторах интернета их представлено великое множество. Мы размещаем ту, которая доступно показывает, как нужно соединить самые важные части системы — трубопровод, распределительный узел и котёл.
Коллекторный шкаф представляет собой небольшой стальной шкафчик с дверцей, параметры которого 60 х 40 х 12 см. И для начала следует выбрать место для его монтажа. Если толщины стены достаточно, то в стене проделывается ниша, в которую и помещается шкаф. Если же толщина стены не позволяет, коллекторный шкаф монтируется снаружи. Наиболее удачное место — середина комнаты, у самой поверхности напольного покрытия.
Почему же именно у поверхности? Дело в том, что шкаф скрывает саму систему, в нем же происходит стыковка уложенных в пол нагревательных труб с подающей и возвратной трубами.
На каждую трубу, которая отходит от коллектора и входит в него, монтируют запорный вентиль. Он ограничивает поступление жидкости по трубам или же отключает отопление в комнате вовсе. Вентиль позволяет отключить отопление в одной из комнат, например, с целью экономии или ремонта. Это ни в коем случае не скажется на уюте дома, поскольку в других комнатах обогрев может происходить в прежнем режиме. Компоненты соединяются фитингами. Закрепление некоторых спаек происходит при использовании шаблонного набора: гайка, втулка и кольцевой зажим. В том случае, если диаметр элементов разный, могут использоваться переходники.
Коллектор для теплого пола со смесительным узлом и циркуляционным насосом
Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».
Материалы
Коллектор для теплого пола делают из трех материалов:
- Нержавеющей стали. Самые долговечные и дорогие.
- Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
- Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.
Коллектор для теплого пола на 6 контуров
При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.
Комплектация
При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.
Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.
Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.
Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.
Расходомеры (справа) и сервоприводы/сервомоторы (слева)
Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.
Приобретение коллектора
Прежде чем приобрести определенные коллекторы для отопления дома цены на которые формируются производителями в зависимости от типа устройства и его назначения, собственникам стоит изучить основные параметры выбора. Ими являются технические характеристики коллекторов. Они должны совпадать с требованиями схемы отопления, поэтому лучше коллектор для отопления купить после консультирования со специалистами-теплотехниками.
Если необходимо купить коллектор для отопления цена которого в среднем составляет около семи тысяч рублей, стоит обратить внимание на следующие характеристики:
- пропускная способность;
- максимальное рабочее давление прибора;
- возможность добавления контуров;
- наличие дополнительных опций.
Также значение имеет качество коллектора и репутация фирмы производителя. Отдельно стоит рассмотреть гелиоколлекторы для отопления, которые отличаются сложной конструкцией и имеют соответствующую цену. К примеру, базовые солнечные коллекторы для отопления дома цены имеют в диапазоне 500-600 долларов, что гораздо больше традиционных распределительных коллекторов. Сделать солнечный коллектор своими руками для отопления довольно сложно, поэтому собственникам остается один вариант — купить устройство в готовом виде в строительном магазине. Такая покупка сопровождается большими затратами, и прежде чем солнечный коллектор отопления купить, стоит оценить эффективность и рациональность вложенных инвестиций.
Коллекторы для отопления: разновидности устройств
Не существует стандартной конфигурации отопительного коллектора. Устройство может быть выполнено в любой модификации, что позволяет адаптироваться под разнообразные отопительные системы с разным типом прибора и количеством контуров. Гребенка имеет от 2 до 12 контуров, от данного показателя зависит цена коллектора отопления. В процессе эксплуатации количество задействованных ответвлений может варьироваться.
По техническим характеристикам распределительные узлы отопления можно разделить на такие типы коллекторов: солнечные, с гидрострелкой и радиаторные. По количеству элементов системы различают простые и усовершенствованные модели. Первый вариант не оборудован дополнительными приборами для управления работой устройства и для ее регулировки. Он представлен простой гребенкой с несколькими ответвлениями, каждую из которых можно отключить. В такой системе не предполагается осуществления контроля над температурой и объемом теплоносителя.
Усовершенствованные изделия снабжены регуляторами давления, температуры, датчиками давления, блоками контроля подаваемой воды, термостатами для автоматической подстройки давления, электронными смесителями и клапанами для регулирования подачи холодной и горячей воды, воздухоотводчиками для выпускания из труб пузырьков воздуха.
Обратите внимание! Комплектация коллекторного узла может изменяться в зависимости от определенных требований к системе, что отражается на функциональности и стоимости установки
Особенности монтажа
Монтаж устройства требует определенной подготовки. Прежде чем установить коллектор отопления цена которого ориентировочно составляет сто долларов, нужно подготовить для него нишу. Стандартная схема коллекторного отопления дома предполагает поэтажную прокладку трубопроводов. Поэтому коллектор устанавливается на каждом этаже. Помещение, в котором будет монтироваться коллектор отопления с расходомерами и прочими вспомогательными приборами должно иметь нормальный уровень влажности.
Если установка прибора проводится в стандартной квартире, не имеющей дополнительных помещений, то коллектор можно установить в прихожей, гардеробной или кладовой. Прибор имеет довольно сложное устройство в виде множества труб и кранов. Чтобы вид коллектора не портил впечатление от ремонта дома, его помещают в специальный короб. Это ящик прямоугольной формы, который чаще всего производят из металла. Короб имеет аккуратные габариты и эстетичный внешний вид. Его можно интегрировать в нишу или прикрепить к стене с помощью хомутов.
Состав коллекторной системы отопления
На первом этапе необходимо ознакомиться с принципом проектирования автономного теплоснабжения. Самая простая схема коллекторного отопления состоит из одного распределительного узла, к которому подключаются отдельные магистрали системы.
В состав входят стандартные компоненты – котел, циркуляционный насос, расширительный бачок и группа безопасности. Коллекторный узел устанавливается непосредственно рядом с котлом и состоит из двух элементов:
- Входной. Подключается к подающей трубе от нагревательного прибора и распределяет горячий теплоноситель по контурам;
- Выходной. К нему ведут обратные патрубки от отдельных магистралей. Необходим для сбора остывшей воды и ее направления в котел для дальнейшего нагрева.
Сложные коллекторные группы для отопления комплектуются приборами регулирования объема подачи теплоносителя – термоголовками (входной) и механическими ограничителями на выходном.
Такой принцип применяется для организации теплоснабжения одноэтажного частного дома, где мощности циркуляционного насоса будет достаточно для обеспечения нормального давления в трубах. Для двухэтажного здания могут быть установлены две коллекторные группы для отопления. Одна из них будет предназначаться для распределения по отдельным контурам, а вторая служит основным компонентом теплого водяного пола.
Для подобной схемы необходимо рассчитывать параметры каждого контура. Чаще всего возникает необходимость в установке следующих дополнительных компонентов:
- Циркуляционные насосы для каждого контура;
- Узел смешивания. Необходим для регулирования температуры теплоносителя в коллекторе. Канал соединяет прямую и обратную трубу и с помощью регулирующего устройства (двух или трехходовой клапан) происходит смешивание потоков с различной степенью нагрева.
Традиционная схема коллекторного отопления двухэтажного дома включает в себя распределительные узлы на первом и втором уровнях. Но все зависит от общей площади помещений и как следствие – от длины отдельных магистралей.
Также нужно учитывать теплоотдачу и оптимальные тепловые режимы в каждом помещении.
Все коллектора, расположенные в жилых помещениях, должны устанавливаться в специальных закрытых коробах.
Устройство коллектора и принцип работы
Коллекторная система отопления – это гребенка, от которой идут выводы для подсоединения приборов отопления. Количество таких выводов может быть совсем разным. Если необходимо, узел можно дополнить отводами. На коллектор можно также поставить клапаны для слива и выпуска воды и воздуха, счетчики тепла.
На выводы можно ставить также регулировочные или отсекающие краны, благодаря чему можно будет регулировать или отключать поток носителя тепла. Прибор ставится в отопительную систему как коллекторный блок, куда входит подающая и обратная гребенка. Они оснащены выпускными вентилями и кранами.
Составные части коллекторного узла
Гребенка для отопления функционирует очень просто. Носитель тепла, который разогрет котлом до необходимой температуры, идет в подающую гребенку. Далее он распределяется между приборами отопления. К каждому прибору делается трубопровод, по которому и идет носитель тепла. В радиаторе жидкость, которая уже отдала часть тепла, частично охлаждается, по другой трубе идет в обратную гребенку и оттуда – в котел. Благодаря такому распределению радиаторы разогреваются равномерно, так как к каждому подходит отдельная подающая труба.
Если нужно, можно отключить отопление всего этажа или же только несколько приборов, поэтому обслуживать и ремонтировать узел смешения отопления намного проще. На работу всей системы отопления такое распределение никак не повлияет. Применение коллекторной системы увеличивает эффективность работы отопительного оборудования, так как на его выводы можно поставить приборы, которые регулируют температуру и напор носителя тепла, расходомер.
План отопления с коллекторами
