Солнечные коллекторы для отопления

Плюсы и минусы гелиосистем для отопления

В настоящее время реально можно рассматривать пока только две схемы использования энергии нашего светила:

  1. солнечные батареи, которые вырабатывают электрический ток. Причем кроме отопления их можно использовать для энергоснабжения любых бытовых приборов;
  2. солнечные коллекторы – специальные устройства, в которые нагревается теплоноситель и напрямую подается в отопительную систему. Естественно, что если в качестве последнего используется вода, то ее нагревать можно и для бытовых нужд.

У обоих вариантов есть свои особенности. Кроме того, какой бы вариант обогрева при помощи энергии солнца вы не выбрали, ни в коем случае не стоит отказываться от уже имеющегося отопления. Конечно, солнце никуда не денется, однако самое практичное решение – это все же комбинированная система. Например, когда солнечной энергии вполне достаточно для обогрева здания, другой источник тепла можно просто отключать.

Так, вы будете жить в комфортных условиях круглый год, и одновременно обезопасите себя на случай различных поломок и прочих неприятностей. Но если дом только строиться, и у вас нет желания или возможности делать сразу две системы отопления, то обогрев солнцем должен быть спроектирован так, чтобы он имел двукратный запас прочности. Только так отопление дома с помощью солнечных коллекторов вас не подведет.

Схемы солнечных коллекторов

Как выбрать гелиоустановку

Выбор вида гелиоустановки и ее мощности зависит от того назначения, для которого она предназначена и района проживания: количество солнечных дней в году и минимальная температура воздуха зимой. Так как в наших широтах зимой имеют место отрицательные температуры, то лучшим выбором будут двухконтурные установки с теплоносителем в виде незамерзающей жидкости.

Если с помощью гелиосистемы будет осуществляться только горячее водоснабжение дома, тогда потребуется установка меньшей мощности и соответственно меньшая площадь солнечного коллектора. Если же с помощью солнечной энергии предполагается и отапливать дом, то здесь мощность установки и площадь коллекторов должна быть значительно большей. Так площади солнечного коллектора 4-6 м2 будет достаточно, чтобы обеспечить на 50-70% горячее водоснабжение в доме. Площади 10-12 м2 уже должно полностью хватать для горячего водоснабжения и частично – для отопления.

Установка и ориентация

Солнечные коллекторы на крыше дома и перед бассейном

Солнечные коллекторы, в зависимости от их вида и площади, можно установить как на крыше дома, так и на открытой площадке возле дома, обязательно с южной стороны

Очень важное значение имеет и угол их наклона. Чем он ближе к значению 90° по отношению к солнечным лучам, тем лучше будет нагреваться теплоноситель в них

Наилучшим вариантом здесь были бы системы с автоматическим регулированием угла наклона. Но такие гелиосистемы имеют большую стоимость. Если же коллекторы закрепляются неподвижно, то они должны быть ориентированы на юг или максимально близко к этому направлению.

Срок окупаемости

Окупаемость гелиосистем зависит, как от самой их стоимости, так и он цены на традиционный виды энергии, которые используются для отопления в той или иной местности. Для Европы, где гелиоустановки пользуются наибольшей популярностью, срок окупаемости, в среднем, составляет до 5 лет. Для средней полосы России, а также сопредельных стран он будет, как минимум, в два раза больше. Хотя, учитывая постоянный рост цен на энергоносители, со временем, он будет сокращаться. При этом, необходимо учитывать, что даже используя гелиоустановки, как дополнительное отопление или для горячего водоснабжения можно экономить от 40 до 70% топлива других, традиционных видов.

Видео по теме:

Необходимые инструменты и материалы для монтажа солнечного коллектора

Установка солнечных коллекторов осуществляется под открытым небом. Следовательно, сама конструкция, трубопроводная система и все вспомогательные крепления со временем подвергаются разрушающему воздействию окружающей среды. На них могут появиться коррозии и деформации. Поэтому для установки используют только нержавеющие материалы.

Для монтажа солнечного коллектора используют следующие вспомогательные инструменты:

  • кран или подъемник;
  • строительные леса;
  • кровельная лестница;
  • страховочное оборудование – жилет, трос и т. д.;
  • строительный уровень;
  • вакуумный захват;
  • изоляционный материал для труб.

От качества установки зависит надежность, эффективность и долговечность оборудования.

4 Достоинства и недостатки

Плюсов у таких систем немало. Особенно рады их применению экозащитники — такие панели абсолютно безопасны как для человека, так и для окружающей природы. Внешний вид любого коллектора довольно эстетичен и облагораживает общий облик здания. Но это не единственные положительные стороны, немало и других:

  • автономность использования — коллекторы обеспечивают бесперебойное снабжение горячей водой в любое время года и независимо от выполняемых ремонтных работ на водоканале или в теплосетях;
  • солнечные панели легко интегрируются в уже установленную систему отопления;
  • использование коллекторов снижает затраты на электроэнергию и отопление;
  • они легко оптимизируются под те нужды, которые имеются у хозяина дома;
  • при их эксплуатации не образуется грязи или отходов;
  • их КПД более высок, чем у ветрогенераторов или фотоэлектрических элементов;
  • можно обогревать не только весь дом, но и теплицу, бассейн или хозяйственное помещение;
  • платить за энергию, собранную коллекторами, никому не надо, и даже если повысят цены за отопление или электричество, это никак не повлияет на их использование;
  • они служат до 30 лет, а окупаются и начинают приносить выгоду уже через 3−4 года.

Однако есть у этих систем и некоторые минусы, список которых куда менее обширен. В их число входят:

  • высокая стоимость покупки и установки — даже самые простые модели стоят немало, а в зависимости от размера помещения, масштабности системы, комплектации и производителя можно выложить за систему коллекторов сумму до десяти тысяч долларов;
  • неодинаковая эффективность работы не только в зависимости от времени года и климатических условий — в число факторов, влияющих на неё, входит форма крыши, особенности ландшафта, длина светового дня и многие другие.

Принцип работы солнечных коллекторов

Если кратко, то солнечные коллекторы направлены на захват тепловой солнечной энергии, ее концентрацию и последующее направление на человеческие нужды.

Рассмотрим, из чего состоит солнечный коллектор:

  • Коллекторная система состоит, собственно, из коллектора, контура для теплообмена и теплового аккумулятора (обычного водяного бака).
  • По солнечному коллектору происходит циркуляция теплоносителя (жидкости). В нем теплоноситель нагревается от солнечной энергии.
    Затем передают добытую энергию посредством теплообменника, вмонтированного в бак-аккумулятор, воде в баке.

  • В баке нагретая вода хранится вплоть до ее использования, к примеру, на отопление дома солнечными коллекторами, а также другие хозяйственные нужды.
    Для более продолжительного сохранения воды в нагретом состоянии, бак должен обладать качественной теплоизоляцией.
  • Циркуляция воды в солнечном коллекторе может производиться как естественным, так и принудительным способом.
  • В бак-аккумулятор также может быть вмонтирован дублирующий электронагреватель, который при необходимости будет автоматически включаться, чтобы нагреть воду до заданной температуры при устоявшейся пасмурной погоде либо непродолжительном солнцестоянии в зимний период.

Как изготовить солнечный коллектор своими руками — пошаговая инструкция

Перед началом убедитесь, что вы располагаете всеми необходимыми материалами:

  • теплоизолятор;
  • черная и белая краска;
  • соединительные муфты;
  • бак или бочка на 200-300 л;
  • лист оцинкованного железа;
  • труба и приемная труба радиатора;
  • деревянный брусок (сечение 5х3 см);
  • аквакамера с поплавковым клапаном;
  • лист стекла (170х75 см) и рама под него;
  • накладка «уголок», закрепительные хомуты;
  • несколько листов ДВП для днища (оргалит);
  • деревянные доски (сечение 12х2,5 см) и трехметровая стальная полоса (сечение 2х0,25 см).

Из досок сколотите днище и укрепите его брусом. После этого утеплите дно выбранным теплоизолятором, а сверху уложите металлический лист. На вершину этой конструкции установите радиатор, закрепив его хомутами. Места соединений тщательно загерметизируйте. Если в ходе строительства у вас образовались какие-то щели, их также следует замазать изолятором. Металлический лист и трубы радиатора перекрасьте в черный цвет, а деревянную коробку и бак — в белый. Если под рукой нет именно белой краски, можно заменить ее на серебристую. Бак для воды поместите в короб или бочку большего диаметра. Оставшееся место между баком и коробом засыпьте теплоизолятором.

Чтобы создать постоянное давление, разместите аквакамеру выше бака примерно на 0,8-1 м. Конструкция из аквакамеры и бака монтируется на чердаке под крышей дома. Коллектор прикрепляется к крыше с южной стороны под углом в 45°. После этого соедините всю систему трубами: высоконапорная часть (от аквакамеры к водопроводному вводу) соединяется полудюймовыми трубами. Для низконапорных частей используются дюймовые трубы.

Заполнять систему водой нужно снизу — это поможет избежать воздушных пробок. Как только система будет заполнена, из трубки аквакамеры польется вода. После этого следует открыть вентиль в трубке от бака — вода тут же начнет нагреваться. Согласно задумке, теплая вода будет подниматься вверх, вытесняя собой холодную, отчего та автоматически будет попадать в радиатор. В тот момент, когда часть воды будет израсходована и выкачана из бака, сработает поплавковый клапан. Он позволит холодной воде вновь поступить в нижнюю часть системы. Вот и весь принцип работы схемы Станилова. Как видите, создать солнечный коллектор для нагрева воды своими руками — не так уж и сложно!

Солнечные коллекторы

Гелиоустановки, т.е. устройства для получения энергии от Солнца, можно разделить на солнечные батареи, вырабатывающие электричество, и коллекторы, используемые для нагрева воды. Несмотря на все конструкторские ухищрения, КПД солнечной батареи до сих пор остается не слишком высоким. Вероятно, в дальнейшем ситуация изменится, но пока к ним прибегают крайне редко. А вот с помощью солнечного коллектора вполне реально собрать довольно ощутимое количество тепла, причем практически бесплатно.

Солнечный коллектор Buderus, установленный на крыше дома

Плоский, или плоскопанельный коллектор  представляет собой короб, накрытый стеклом. Внутри размещается змеевик — изогнутая медная трубка, к которой приварены пластины — абсорберы. Возможно и более сложное строение в виде параллельно расположенных трубок. Это делается для уменьшения сопротивления, возникающего при прохождении теплоносителя. Солнце нагревает пластины, те передают тепло трубке, а она в свою очередь — циркулирующей в ней жидкости. Конструкция проста, но часть энергии неизбежно рассеется в окружающий воздух за счет конвекции. Для сбора максимальною количества энергии требуется обеспечить как можно большее поглощение тепла на пластинах абсорбера и уменьшить тепловые потери в самой панели. Общеизвестно, что лучше всего поглощают тепло черные тела, но использование обычной краски не дает хороших результатов.

Солнечный коллектор Bosch

Солнечный коллектор Bosch

Оптимизация солнечной системы Bosch при приготовлении горячей воды и для отопления.

Солнечный коллектор Vaillant auroStep plus на крыше дома

Полностью избавиться от конвекционных потерь в плоском коллекторе не удастся. Как ни крути, абсорбер будет отдавать часть энергии «на улицу», в воздух. В большинстве случаев с этим приходится смириться, хотя производители и предпринимают различные ухищрения с целью минимизации потерь. В современных моделях корпус тщательно герметизируют. Это препятствует попаданию внутрь пыли и влаги, увеличивает коррозионную стойкость элементов и препятствует образованию конденсата на внутренней поверхности стекла. Конденсат, в соответствии с законами физики, выпадает по утрам и препятствует прохождению солнечных лучей. Днем-то он, конечно, испарится, но до этого панель будет работать не в полную силу.

Плоский солнечный коллектор Bosch

Иногда корпус заполняют инертным аргоном. Теплопроводность аргона ниже, значит, потери еще снижаются. Конвективные потери неизбежно возрастают при уменьшении температуры окружающего воздуха. При отрицательных температурах эффективность плоских коллекторов невелика: солнца обычно и так немного, а большая часть собранного на абсорбере тепла уйдет впустую, в воздух. Способ избавиться от таких потерь прост — надо удалить воздух.

Схемы установки солнечного коллектора

В автономных системах обогрева и горячего водоснабжения обязательно нужно использовать накопительный бак для аккумуляции тепловой энергии. Связано это с тем, что распределение тепла, которое генерирует гелиоустановка, не пропорционально расходу энергии. Поэтому полученные ресурсы сначала аккумулируют в специальной емкости, а потом только потребляют по мере необходимости.

Специалисты рекомендуют использовать для этой цели стандартный накопительный бак для системы горячего водоснабжения или, как альтернативный вариант, — буферную емкость из автономной отопительной системы. Грамотно построенная конструкция подразумевает соединение коллектора с дополнительным теплообменником, который напрямую контактирует с накопительным баком. Существует пять проверенных на практике схем подключения оборудования.

№1. ГВС с естественной циркуляцией материала-теплоносителя

Данная схема используется преимущественно на малых площадях (например, для летнего душа), но вполне применима и для небольших строений — бани или дачного домика. Солнечный коллектор нужно установить ниже уровня накопительного бака не более, чем на 1 метр. Благодаря этому будет обеспечена естественная циркуляция жидкости в системе. Для соединения аккумулирующей емкости и коллектора желательно использовать трубы на ¾ дюйма.

Если вы планируете использовать горячую воду в вечернее время, накопительный бак нужно утеплить или купить готовую емкость, функционирующую по аналогии с термосом

Обратите внимание, что слой утеплителя не должен быть меньше 10 см. Это самая доступная схема подключения солнечного коллектора, однако она имеет один недостаток — минимальную инерционность

При минусовой температуре окружающей среды воду придется сливать, чтобы не допустить разгерметизации водопроводных труб.

№2. Зимний вариант установки солярного коллектора для ГВС

В данном случае теплоноситель для солнечных коллекторов — антифриз. Это позволяет избежать замерзания воды в трубах зимой. Но здесь нужно использовать аккумулирующую емкость косвенного нагрева с медным змеевиком. Непрерывная циркуляция жидкости происходит непосредственно между внутренними магистралями гелиосистемы и змеевиком, установленным в накопительном баке.

Данная схема монтажа рассчитана на естественную циркуляцию, но желательно «прогонять» теплоноситель для гелиосистем принудительно, используя циркуляционный насос. Дополнительно нужно установить расширительный бак.

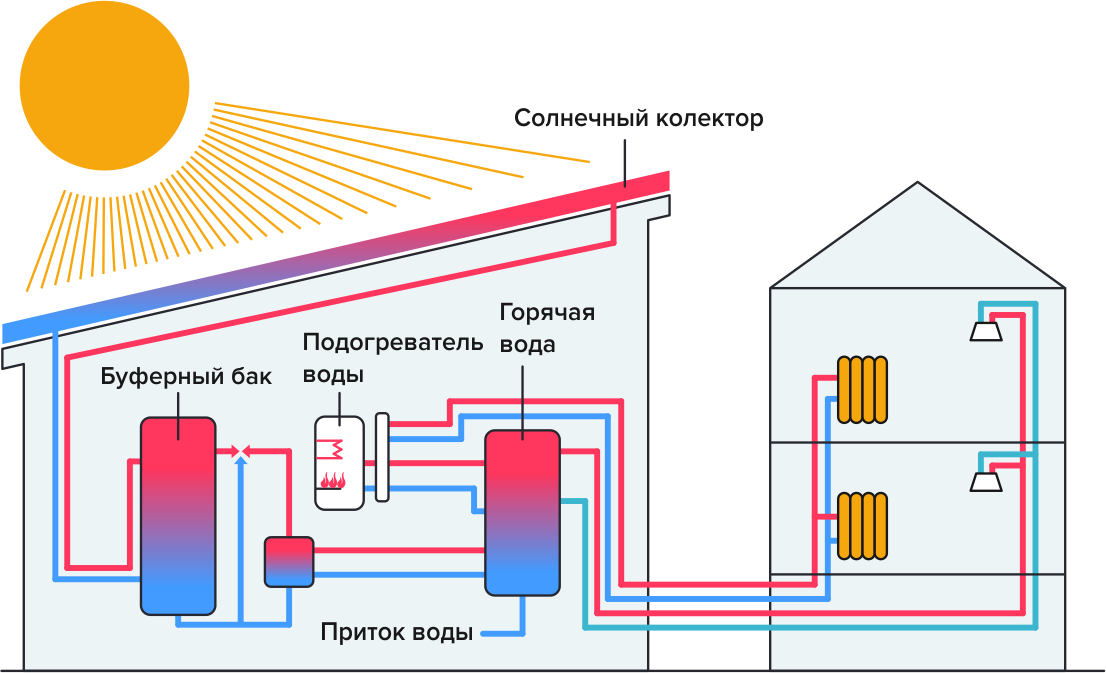

№3. Схема подключения коллектора для отопления дома

Этот вариант подразумевает использование емкости косвенного нагрева, которая работает на твердом или «голубом» топливе. Поздней весной и летом котел можно отключать, поскольку воду будет нагревать коллектор. А вот зимой эффективность гелиосистем в северо-восточных регионах России не очень велика, так как интенсивность солнечного излучения минимальна. По этой причине коллектор используют в качестве источника дополнительного подогрева к отопительным системам.

Но даже в этом случае владелец дома получает возможность более рационально расходовать традиционные энергоресурсы. Чтобы обеспечить отопление дома в зимний период при помощи только одного солнечного коллектора, габариты всей конструкции должны составлять не менее 30–40% от площади здания.

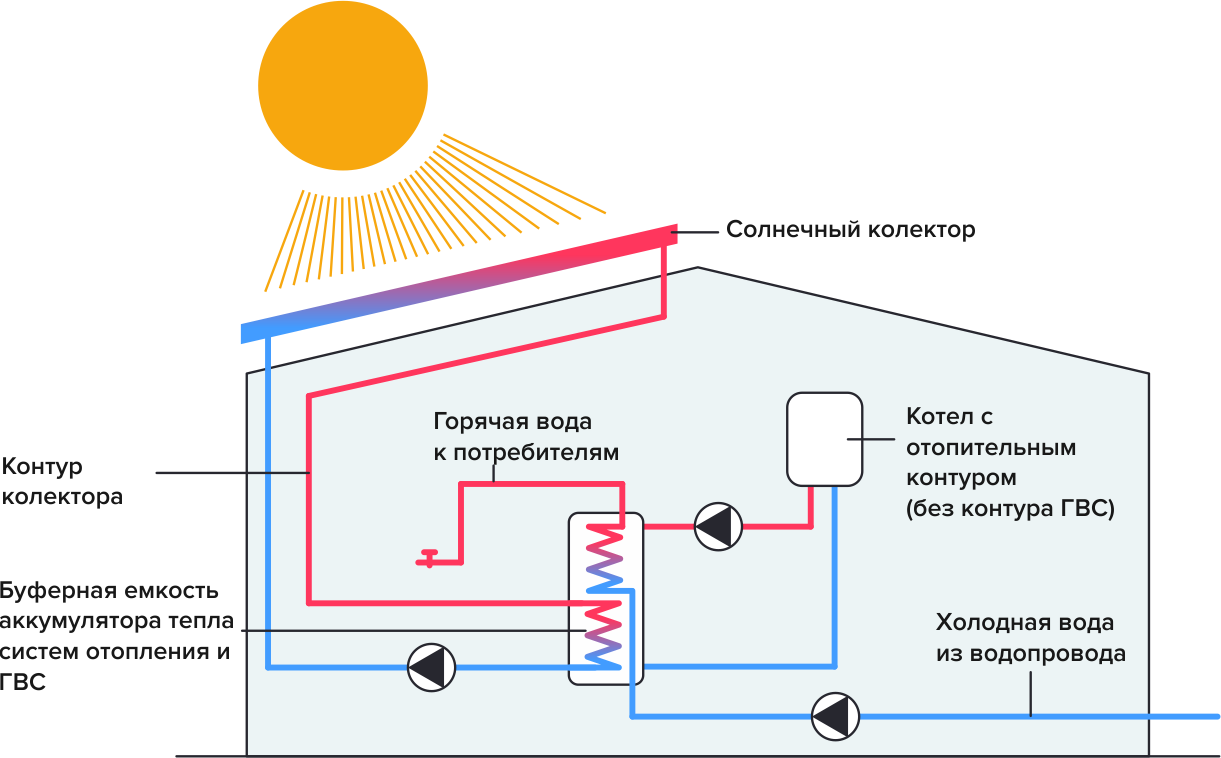

№4. Монтаж гелиосистемы для отопления и ГВС

Типовая схема подключения объединяет сразу два варианта, то есть подходит одновременно для организации автономного отопления и горячего водоснабжения. Здесь применяется двухконтурная теплоаккумулирующая емкость— помимо медного змеевика, монтируется также дополнительный внутренний резервуар.

Такая схема установки дает возможность отделить техническую жидкость от питьевой воды. Для автоматизации процесса нагрева теплоносителя в систему интегрируют специальный контроллер солнечного коллектора, который позволяет избежать перерасхода энергоресурсов за счет контроля над температурой теплоносителя в гелиосистеме и температурой воды в буфере.

№5. Установка коллектора для подогрева бассейна

Данная схема не подходит к системе отопления, а используется, когда необходимо нагреть воду в открытом бассейне переносного типа. Чтобы обеспечить циркуляцию жидкости, допускается использовать стандартную погружную помпу. Если на вашем участке находится стационарный бассейн, для большего удобства оборудование лучше подключить к бытовой автоматизированной насосной станции.

Принцип работы современных гелиосистем

Понятие «солнечные коллекторы» объединяет в себе несколько вариантов конструкций для домашнего пользования, но схема работы принципиально не отличается. Все коллекторы, «питающиеся» от Солнца, оснащены системой трубок, которые в зависимости от конструкции оборудования, могут быть смонтированы в виде змеевика или последовательно подключены к выходной и входной магистрали. В самих трубках циркулирует жидкостный теплоноситель для гелиосистем — вода, масло или антифриз. Поглощение и последующая аккумуляция тепловой энергии от Солнца осуществляются абсорберами. В техническом плане конструкция достаточно проста. Высокая стоимость таких установок обусловлена использованием дорогих материалов.

Для внешней поверхности конструкции применяют износоустойчивые материалы, обладающие отличными светопропускными характеристиками — органическое стекло, полимерные составы и другие. Но поскольку полимерные «синтетики» не выдерживают продолжительного воздействия УФ-лучей (они имеют высокий коэффициент теплового расширения, что приводит к разгерметизации гелиосистемы), то в качестве альтернативного варианта производители используют каленое или органическое стекло. А сами трубки чаще всего изготавливают из боросиликатного стекла, которое характеризуется минимальным коэффициентом теплового расширения (в 8 раз меньше, по сравнению с кварцевым стеклом). Именно поэтому материал не трескается при резких колебаниях температуры.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Принцип работы и виды гелиосистем

Принцип их работы основан на нагревании солнечными лучами теплоносителя, который циркулирует в солнечном коллекторе с последующей подачей его в бак-аккумулятор, откуда тепло подается в систему отопления или горячего водоснабжения дома.

Солнечный коллектор представляет собой панель с теплообменными элементами в виде пластин или вакуумных трубок. Попадая на их поверхность, солнечная энергия поглощается ими, тем самым нагревая теплоноситель до 90-110°С, который подается в накопительный бак емкостью 250-300 литров. Он по своей конструкции очень похож на бойлер, также имеет внутренний теплообменник (один или два – в зависимости от количества контуров). Иногда в него дополнительно монтируют электрический нагревательный элемент, который включается, если количества тепловой энергии, получаемой от солнца, недостаточно.

Количество контуров и способы циркуляции теплоносителя

Гелиосистемы могут быть:

  • одно- или двухконтурными;
  • с естественной или принудительной циркуляцией.

В одноконтурных установках (рис. 1) вода в систему водоснабжения или отопления подается непосредственно из бака-аккумулятора. Она же нагревается и циркулирует в солнечном коллекторе. Такая система достаточно проста и имеет высокий КПД. Но имеет и существенные недостатки. Для нормальной ее работы необходима качественная мягкая вода, если в систему подается жесткая вода, а она очень часто бывает именно такой в скважинах и колодцах, то это значительно сокращает эффективность и срок службы оборудования. Кроме того, если в коллекторе циркулирует обычная вода, то в холодное время года она может просто замерзнуть.

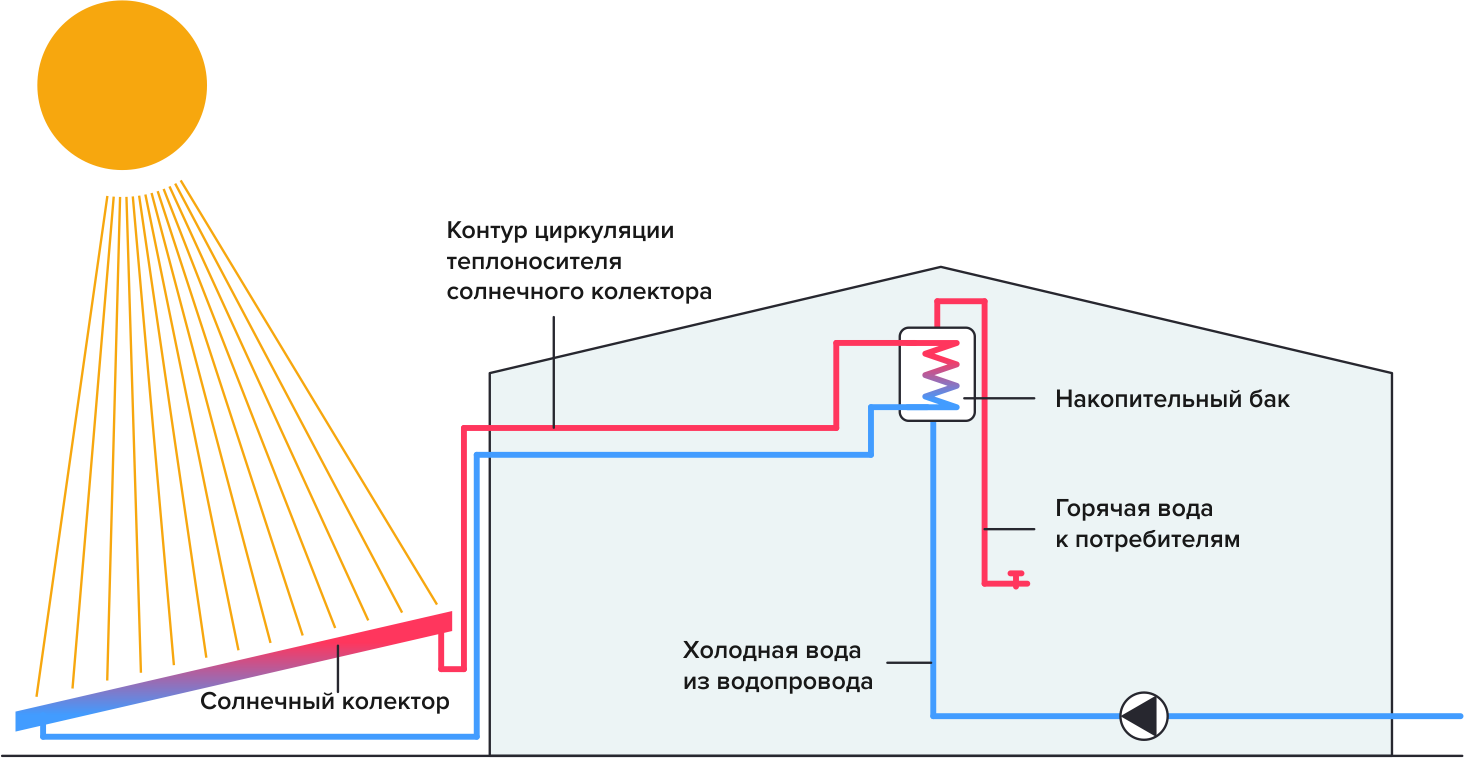

Рис. 1 Одноконтурная гелиоустановка с естественной циркуляцией теплоносителя

Двухконтурные гелиосистемы (рис. 2) предполагают наличие двух контуров.

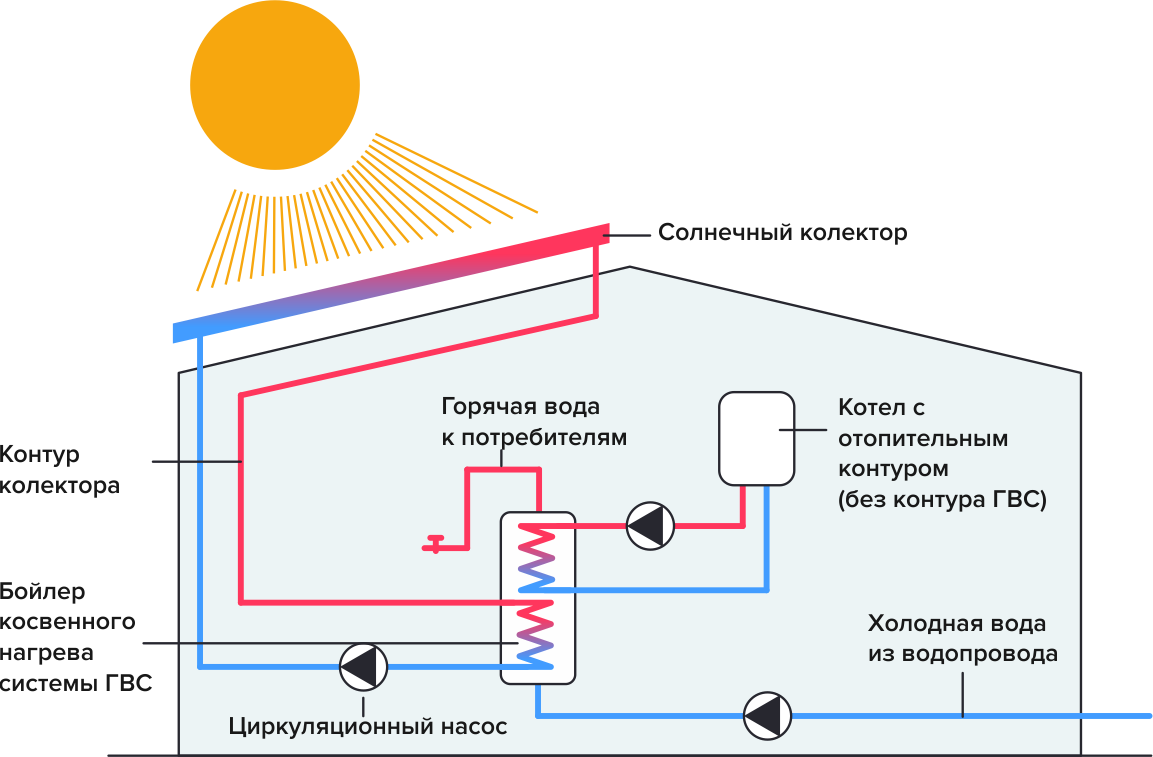

Рис. 2 Двухконтурная гелиоустановка с принудительной циркуляцией для отопления и горячего водоснабжения дома

В одном циркулирует теплоноситель, получающий энергию в коллекторе (это обычно незамерзающая жидкость) и, через теплообменник в накопительном баке, отдающий ее воде, которая нагреваясь таким образом поступает в систему горячего водоснабжения или отопления дома. Такие системы имеют несколько меньший КПД, но зато могут эксплуатироваться при отрицательных температурах наружного воздуха, да и специальный теплоноситель не будет вызывать коррозии коллектора и не происходит отложение солей жесткости, как в случае использования в качестве теплоносителя воды из колодца или скважины.

Естественная и принудительная циркуляция теплоносителя

В гелиосистемах с естественной циркуляцией (рис. 1), она осуществляется за счет конвекции, то есть за счет того, что более теплая вода имеет меньшую плотность и поднимается вверх, а на место ее поступает более плотная – холодная. Чаще всего по такой схеме работают одноконтурные системы. Преимуществом таких систем является их независимость от наличия электроэнергии.

В системах с принудительной циркуляцией (рис. 2), для ее поддержания используется циркуляционный насос или, чаще всего — насосная станция, которая кроме самого насоса включает автоматику, регулирующую и запорную арматуру, воздушный клапан и расширительный бак. Двухконтурные гелиосистемы, чаще всего, используют именно этот способ циркуляции. Хотя принудительная циркуляция является более эффективной по сравнению с естественной, но требует наличия электроэнергии для работы насоса.
