Приточно-вытяжная вентиляция с рекуперацией тепла: принцип действия, обзор достоинств и недостатков

Принцип работы систем с рекуперацией

Принцип работы вентиляции с рекуператором

Вентиляция с рекуперацией работает по простой схеме:

  1. В удобном для монтажа и обслуживания месте устанавливают рекуператор — теплообменник, к которому присоединяют приточный и выводной вентиляционный каналы.
  2. Тёплый комнатный воздух из помещения нагревает холодный, поступающий извне.
  3. Подогретые чистые воздушные массы нагнетаются в дом.
  4. Далее процесс повторяется.

Экспериментально проверено, что при температуре удаляемого воздуха 23°С и поступающего извне -20°С, в лучших образцах рекуператоров входящие потоки прогреваются до 18°С. Таким способом достигается экономия энергоносителей.

Для повышения коэффициента полезного действия в разных условиях эксплуатации разработано большое разнообразие моделей рекуператоров.

Что это такое?

Само слово «рекуперация» в переводе с латыни значит «обратное получение» или «возмещение». Предполагается, что мы что-то теряем, но благодаря продуманной схеме инженерного оборудования или развитым технологиям повторной переработки получаем возможность еще раз использовать то, что можно было считать уже утерянным. Говоря простыми словами, рекуперация – это повторное использование чего-либо.

В настоящее время с примерами рекуперации можно столкнуться в различных отраслях человеческой деятельности – они могут касаться как неких материальных ценностей, так и энергии всех видов. Благодаря рекуперации товары и услуги становятся дешевле в производстве, а следовательно, и на рынке, кроме того, снижается нагрузка на Землю в целом, а иногда – и на некоторые инженерные сооружения. На самом деле понятие рекуперации весьма обширное и при этом очень простое, но без конкретных примеров человеку, впервые столкнувшемуся с этим явлением, может быть сложно охватить его целиком. Чтобы исправить эту ситуацию, пройдемся вкратце по разным видам рекуперации.

Виды рекуперативных узлов

Существует несколько разновидностей применяемого в вентиляционной системе оборудования. Каждый из вариантов обладает достоинствами и недостатками, что необходимо учесть ещё тогда, когда только проектируется принудительная вентиляция с рекуперацией. Различают:

    1. Пластинчатый механизм рекуператора. Он может быть выполнен на базе металлических или пластиковых пластин. Наряду с довольно высокой производительностью (КПД составляет 75%) такое устройство подвержено обледенению из-за образования конденсата. Плюсом является отсутствие подвижных элементов конструкции, что увеличивает продолжительность срока службы устройства. Также существует пластинчатый тип рекуперативного узла с влагопроницаемыми элементами, что исключает возможность выпадения конденсата. Особенностью пластинчатой конструкции является отсутствие вероятности смешивания двух потоков воздуха.


Системы вентиляции с рекуперацией тепла могут функционировать на базе роторного механизма. При этом теплообмен между воздушными потоками происходит благодаря работе ротора. Производительность такой конструкции увеличивается до 85%, однако есть вероятность смешивания воздуха, что может привносить обратно в помещение запахи, которые удаляются за его пределы

К преимуществам можно отнести возможность дополнительно осушать воздушную среду, что позволяет задействовать оборудование такого типа в помещениях специального назначения с повышенным уровнем важности, например, в бассейнах.
Камерный механизм рекуператора представляет собой камеру, которая оснащена подвижной заслонкой, что позволяет запахам и загрязнениям проникать обратно в помещение. Однако данный вид конструкции весьма производителен (КПД достигает 80%).
Рекуперативный узел с промежуточным теплоносителем

В этом случае теплообмен происходит не напрямую между двумя потоками воздуха, а через специальную жидкость (водно-гликолевый раствор) или простую воду. Однако система на основе такого узла имеет низкую производительность (КПД ниже 50%). Применяется рекуператор с промежуточным теплоносителем практически всегда для организации вентиляции на производстве.
Рекуперативный узел на базе тепловых трубок. Работает такой механизм с использованием фреона, который имеет свойство остывать, что приводит к образованию конденсата. Производительность такой системы находится на среднем уровне, плюсом же является отсутствие возможности проникновения запахов и загрязнений обратно в помещение. Вентиляция в квартире с рекуперацией будет весьма эффективна из-за того, что приходится обслуживать сравнительно небольшую площадь. Чтобы иметь возможность эксплуатировать такое оборудование без негативных последствий для него, необходимо подобрать модель на базе рекуперативного узла, который исключает вероятность выпадения конденсата. В местах с довольно мягким климатом, где температура воздуха на улице не достигает критических отметок, допускается использование практически любых видов рекуператоров.

Виды приточных вентиляций

Приточная вентиляция – это специальная система подачи свежего воздуха из улицы в помещение. При этом окна открывать не нужно. Благодаря системе фильтров пыль, выхлопные газы из уличного воздуха не поступают внутрь помещения. Иногда устройство также дополнительно подогревает подаваемый воздух. Приточная вентиляция бывает нескольких видов:

  • проветриватель;
  • аэрогивер;
  • бризер;
  • клапан;
  • центральная система.

Все устройства обеспечивают поступление чистого и свежего воздуха извне. Но у них есть некоторые отличия.

Проветриватель

Проветриватель монтируется на окно или в стену. Оконные и стеновые устройства работают за счет разницы в давлении между домом и улицей. Их схема работы выглядит так:

  • Воздух подается в верхнюю часть помещения.
  • Конвекционные потоки свежего воздуха выталкивают загрязненный воздух.
  • Помочь выйти застоявшемуся воздуху помогает естественная вентиляция в квартире: через систему вытяжной вентиляции застоявшийся воздух выходит наружу здания. Обычно такая вытяжка расположена в ванной комнате или на кухне.
  • Воздухообмен постоянно повторяется.

Некоторые модели подают чистый воздух не за счет разницы давления, а с помощью встроенных вентиляторов. Они нагоняют воздух и принудительно вытесняют застоявшийся воздух.

Зимой оконные и стеновые вентиляционные приборы не промерзают. Они также оснащены регулировкой, которая позволяет настроить подачу определённого объема воздуха. В некоторых моделях есть опции очистки, подогрева и рекуперации воздуха.

Аэрогивер

Представляет собой бытовой прибор, который обеспечивает приток свежего воздуха. Внешне напоминает небольшой белый ящичек. Может быть размещен на стене или окне. По сути, это альтернатива привычного кондиционера, но более полезная для здоровья.

Кондиционер работает с внутренним воздухом помещения. Он обеспечивает его циркуляцию и охлаждение. Существуют, конечно, модели с приточной системой подачи воздуха. Но их эффективность мала. К тому же, у таких кондиционеров есть ограничения по температуре воздуха снаружи. Если она ниже +3°С, функция забора воздуха извне блокируется автоматически.

Аэрогивер работает по-другому:

  • Воздух с улицы подается через отверстие в наружной стене.
  • Затем воздух проходит через вентиляционную решетку, пылевой, угольный фильтр.
  • За счет системы фильтров воздух очищается от пыли, мелких твердых частиц, пыльцы растений, бактерий, выхлопных газов, испарений, запахов, формальдегидов и аммиака.
  • После фильтрации очищенный воздух поступает в помещение. Иногда он дополнительно подогревается.

Аэрогивер оснащен электронными сенсорами. Они реагируют на влажность и температуру воздуха. Их можно настроить на нужные параметры. Стоимость таких устройств значительно ниже, чем кондиционеров. Но пользы они приносят больше. Да и монтаж аэрогиверов не требует особых усилий. Достаточно проделать отверстие и прикрепить устройство к стене.

Бризер

Бризер – это компактное устройство, с помощью которого можно проветрить помещение, не открывая окно. Он принудительно подает воздух извне, фильтрует его, подогревает до нужной температуры. Управлять некоторыми моделями можно через смартфон.

Принцип работы практически не отличается от предыдущих устройств: воздух с улицы через впускное отверстие снаружи здания проходит путь через корпус бризера. Внутри устройства он очищается через систему фильтров, нагревается и нагоняется вентилятором внутрь помещения.

Приточный клапан

Выглядит как пластиковая труба. Длина трубы может быть разной – в зависимости от толщины стены. Внешний торец защищен дождеотбойником или москитной сеткой. С внутренней стороны торец закрыт декоративным пластиком с заслонкой. С ее помощью можно регулировать поток воздуха. Внутри трубы расположен фильтр грубой очистки и тепло-шумоизоляция. Для установки приточного клапана в стене бурится отверстие.

Клапан подает воздух пассивным способом. В его устройстве нет вентилятора и нагревателя. Он также не способен обеспечить высокий уровень фильтрации.

Центральная приточная вентиляция

Подает воздух сразу в несколько помещений через вентиляционные каналы. Способна круглые сутки подавать свежий воздух внутрь здания. Как правило, проектируется до начала строительных работ. Но бывают случаи, когда центральная приточная вентиляция размещается в здании, которое уже эксплуатируется.

Каковы затраты на выполнение вентиляции?

Стоимость естественной вентиляции в первую очередь связана с расходами на строительство дымоходов, а также на вентиляционные решетки и диффузоры. Для механической вентиляции приточно-вытяжная вентиляция с рекуперацией тепла не нужна, но вы должны заплатить за изолированные приточно-вытяжные воздуховоды, приточно-вытяжную вентиляцию и за самый дорогой рекуператор во всей комбинации. Наземный теплообменник не является обязательным элементом такой установки, но оказывает значительное влияние на эффективность рекуперации тепла, и многие люди решают сделать это, хотя это и не дешево.

Стоимость установки во многом зависит от количества комнат в доме – это приводит к количеству вентиляционных каналов, диффузоров, решеток и диффузоров. В случае односемейных домов с естественной вентиляцией обычно можно установить все воздуховоды в двух дымоходах, но если нужен третий, стоимость монтажа явно возрастает. В системе с рекуперацией тепла используются относительно дешевые оловянные шланги (хотя есть и более дорогие системы пластиковых труб). Их количество не оказывает большого влияния на общую стоимость установки. Цена рекуператора самая большая. Прежде всего это означает, что стоимость вентиляционной системы с рекуперацией тепла значительно выше, чем у натуральной.

Любой, кто думает, что с помощью механической вентиляции сможет сэкономить много благодаря тому, что они не будут делать дымоходы, потому что это возможно только в некоторых случаях. Если в доме есть котельная и камин, то для установки вентиляции все еще необходимы дымоходы. Тогда отставка только из эфирных каналов не сильно изменится в смете. Смета расходов предполагает, что значительная экономия будет вызвана только полным отказом от дымоходов и, следовательно, от камина и котла, которые могут быть заменены тепловым насосом или электрическим отоплением. Дымоход также не нужен в случае газового котла с закрытой камерой сгорания, при условии, что он оборудован концентрической трубой для отвода воздуха и газа, которая подает воздух непосредственно в камеру сгорания и, конечно же, выпускает из нее пары.

Преимущества оборудования с рекуперацией

  1. Высокая экономичность, связанная со значительным снижением затрат для вентиляции, кондиционирования и отопления объекта.
  2. Качественный нагрев поступающего потока в холодное время.
  3. Доступная цена, которая не намного больше классического оборудования для вентиляции.
  4. Передача влаги приточному потоку для поддержания комфортного уровня влажности.
  5. Удобное управление, которое можно выполнять дистанционно при помощи мобильных устройств или компьютера.
  6. Высокая степень электрозащиты с автоматическим отключением при скачках напряжения, блокировках работы, перегреве устройств и потере фазы.
  7. Небольшой уровень шумности благодаря оснащению специальными устройствами из материалов, устойчивых к вибрации и подавляющих шум работающих вентиляторов.
  8. Долгий срок службы.

Преимущества оборудования с рекуперацией

  1. Высокая экономическая эффективность, приводящая к значительному снижению затрат на вентиляцию, кондиционирование и отопление здания.
  2. Высококачественный подогрев подающего потока в холодный период.
  3. Доступная цена, которая не намного выше, чем у классического вентиляционного оборудования.
  4. Передача влаги в приточный поток для поддержания комфортного уровня влажности.
  5. Удобное управление, которое можно осуществлять удаленно с помощью мобильных устройств или компьютера.
  6. Высокая степень электрической защиты с автоматическим отключением при скачках напряжения, блокировках работы, перегреве оборудования и обрыве фазы.
  7. Низкий уровень шума благодаря специальным устройствам, оснащенным виброустойчивыми материалами, которые гасят шум работающих вентиляторов.
  8. Длительный срок службы.

Расчет рекуператора

Какая мощность рекуператора необходима для помещения? Формула расчета выглядит следующим образом:

Q = 0,335 x L x (tcon – tnach).

  • Q – производительность (кубических метров в секунду).
  • L – количество приточного воздуха, которое должно быть доступно для одного человека (60 м3 в час для постоянного жителя и 20 м3 для временного гостя).

В скобках указана разница между достигаемой температурой и температурой, поступающей с улицы.

Например, для нагрева воздуха на 20°C в помещении требуется 120 м3 воздуха в час.

Q = 0,335 x 120 x 20 = 800 Вт.

Как узнать КПД готового рекуператора

Для этого проведите измерения температуры воздуха в трех точках входа:

  • Поступление воздуха с улицы до выздоровления (тулич.).
  • Воздух, поступающий в дом, после выздоровления.
  • Исходящий поток из дома до рекуперации (tdome).

Эффективность = (Trem. – Tl.) : (tdom. – Tl.).

Полученный результат умножается на 100%.

Пример:

Снаружи +3°C, внутри +22°C, поток регенерации +14°C.

ЭФФЕКТИВНОСТЬ = (14 – 3) : (22 – 3)

ЭФФЕКТИВНОСТЬ = 11 : 19 = 0,57

0,57 х 100% = 57 %

Таким образом, эффективность данного устройства в этих условиях составляет 57%.

Одно и то же устройство в разных условиях будет иметь разную эффективность.

Типы вентиляционных систем

Бытовой рекуператор для вентиляции

Смена воздуха в жилых и подсобных помещениях, на кухне и в санузле — обязательное условие для поддержания здорового микроклимата.

Вентиляция бывает естественной и принудительной.

В первом случае потоки чистого воздуха поступают извне и удаляются в атмосферу за счёт физических процессов тяги в высокой трубе.

Зимой в дом через окна, двери, приточные каналы поступает холодный воздух, а покидает помещения нагретый до комнатной температуры — таким образом до 15% энергии тратится впустую на обогрев улицы.

Принудительные системы для циркуляции потоков используют вентиляторы, установленные в каналах подачи или удаления воздуха.

В приточно-вытяжной вентиляции оба процесса проходят принудительно.

Правила выбора

Оборудование должно соответствовать требованиям по воздухообмену в конкретном помещении

Главным критерием при выборе установки является её производительность. Самостоятельно сделать расчёты очень сложно, поэтому лучше обратиться к специалистам.

Параметры, которые важны при выборе:

  • Коэффициент полезного действия, который говорит о том, как перераспределяется температура потоков, а не экономия тепла. Реальные цифры приближаются к 65–80%. Заявления про 90% и выше не больше чем маркетинговые ходы. Через вентиляцию теряется около 15% тепла, поэтому цифры про 50% экономии энергоресурсов не могут быть правдой.
  • Материал корпуса и его толщина — устройства из тонкого металла подвержены вибрациям и повышенному шуму.
  • Достоверная информация о производительности вентиляторов, её необходимо выбирать с запасом около 20%. На максимальной указанной в паспортах мощности вентилятор перестаёт создавать давление, необходимое для циркуляции воздуха.
  • Состав и характеристики систем автоматики, период работоспособности при отключении электроэнергии.
  • Дополнительные возможности автоматики для управления кондиционером, увлажнителем воздуха, электрообогревателем (при необходимости).

https://youtube.com/watch?v=i_WSEem4PgY

Типы рекуператоров

Важным вопросом при выборе рекуператора также является его тип. Эти устройства бывают нескольких типов, чаще всего различаются типом теплообменника. Исходя из этого, можно выделить следующие:

Рекуператор с перекрестно-поточным теплообменником — воздух, поступающий из помещения снаружи, проходит между двумя параллельными пластинами, образующими туннели. Рекуператор с перекрестно-проточным теплообменником является наиболее простым в использовании и чаще всего выбирается пользователями. Однако он имеет низкий КПД, достигающий максимум 70%. Рекуператоры также не очень устойчивы к низким температурам.

Рекуператор с противоточным теплообменником — работает аналогично модели с поперечным потоком, но воздух от двух источников течет в туннелях, расположенных рядом друг с другом. В результате теплый воздух нагревает прохладный воздух. Рекуператоры с противоточным теплообменником также более эффективны, чем версии с поперечным потоком. Он может достигать более 90%.

Рекуператор с роторным теплообменником — также известный как барабанная модель. Теплообменник подвижен, и часть воздуха из двух источников смешивается внутри устройства. Барабанные рекуператоры используются в основном в крупных коммерческих зданиях, реже в частных домах. Они отличаются высоким КПД, превышающим 90%, и устойчивостью к низким температурам.

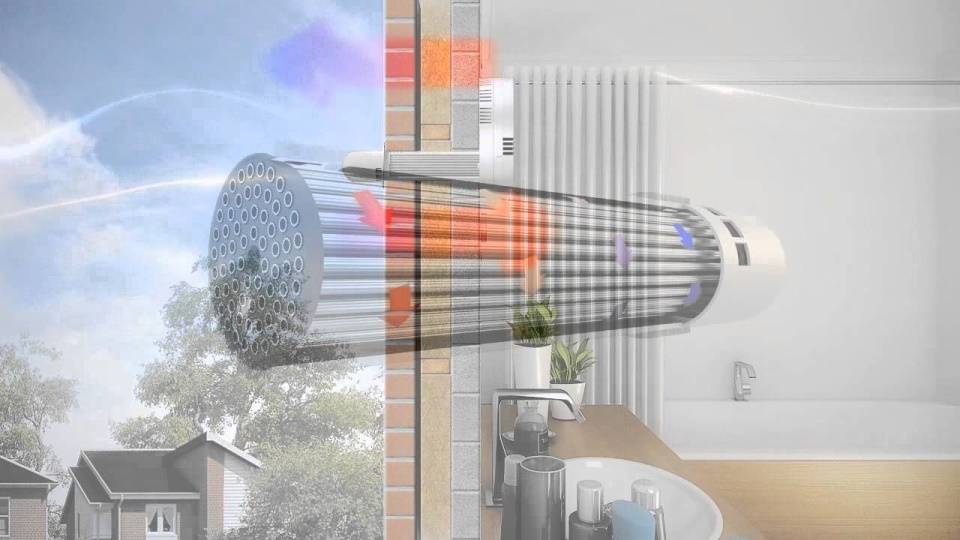

Настенный рекуператор — монтируется в стене, не требует подключения к распределительной системе. В основном он используется для улучшения вентиляции только в одном выбранном помещении.

Если вам интересно, какой рекуператор лучший, проверьте, оборудована ли модель байпасом. Его задача — перенаправить воздушный поток, чтобы он не попал в теплообменник. В результате тепловая энергия не рекуперируется. Воздух, вдуваемый в комнату, имеет температуру, аналогичную температуре снаружи. Обводной канал полезен летом, так как он сохраняет прохладу в дома. В настоящее время многие модели рекуператоров имеют автоматический байпас. Пользователь устанавливает только заданную температуру и, в зависимости от преобладающих условий, система направляет воздушный поток в теплообменник или нет.

Система антифриза

Для правильной работы рекуператора в любых условиях, в том числе при низких температурах, необходима соответствующая система защиты от замерзания. Он защищает от мороза и защищает теплообменник. Некоторые модели могут быть дополнительно укомплектованы нагревателем, поддерживающим процесс рекуперации тепла.

Управление рекуператором

Выбирая себе рекуператор, также стоит обратить внимание на то, как управляется прибор. Самым популярным решением является прилагаемый к комплекту пульт дистанционного управления, позволяющий управлять системой. Современными моделями рекуператоров можно управлять с помощью приложения на мобильном устройстве. Сенсорная панель с большим дисплеем — тоже хорошее решение

Что представляет собой вентиляция с рекуперацией

Вентиляция в помещениях может быть естественной, принцип действия которой основан на природных явлениях (самопроизвольный тип) или на воздухообмене, обеспечиваемом специально выполненными отверстиями в здании (организованная вентиляция). Однако в данном случае, несмотря на минимальные материальные затраты, зависимость от сезона, климата, а также отсутствие возможности очищать воздух не позволяют полностью удовлетворить потребности людей.

Приточно-вытяжная вентиляция, воздухообмен

Искусственная вентиляция позволяет обеспечить находящимся в помещениях более комфортные условия, но ее устройство требует определенных финансовых вложений. Она к тому же достаточно энергозатратна. Чтобы скомпенсировать плюсы и минусы обоих видов вентиляционных систем чаще всего используется их комбинирование.

Организация воздухообмена

Любая искусственная вентиляционная система по своему назначению подразделяется на приточную или вытяжную. В первом случае оборудование должно обеспечивать принудительную подачу воздуха в помещение. При этом отработанные воздушные массы выводятся наружу естественным путем.

воздуховоды, по которым передвигается воздух;

вентиляторы, отвечающие за его приток;

звукопоглотители;

фильтры;

воздухонагреватели, которые обеспечивают подачу воздуха определенной температуры, что особенно важно в холодное время года. Вентиляция приточно-вытяжная

Вентиляция приточно-вытяжная

Помимо перечисленного, система может комплектоваться дополнительными модулями для обеспечения комфортного микроклимата.

Вытяжная система, функционирующая одновременно с естественной вентиляцией, предназначена для удаления отработанных воздушных масс. Основной компонент такого оборудования — вытяжные вентиляторы.

Оптимальный вариант устройства вентиляции — приточно-вытяжное оборудование, установка которого помогает создать в помещениях необходимые для людей условия. Особенно полезна такая схема в зданиях, отделочные материалы которых не обладают паропроницаемостью, что сегодня не является редкостью.

Приточно-вытяжное оборудование

Вентиляция приточно-вытяжными устройствами

Вентиляционная система

В работе приточно-вытяжной вентиляции есть один существенный недостаток — наружу выводится нагретый воздух, а поступают воздушные массы, имеющие температуру внешней среды. Для подогрева расходуется большое количество электроэнергии (особенно это ощутимо в холодный период). Чтобы сократить неоправданные расходы, применяются рекуператоры.

Рекуперация (применительно к вентиляции) —возврат части тепловой энергии выводимого воздуха в помещении для использования в технологическом процессе. Она может использоваться в централизованных и локальных системах.

Схема вентиляции

Процесс рекуперации осуществляется в специальных теплообменниках (рекуператорах), к которым подведены приточные и вытяжные каналы. Воздушные массы, выводимые из помещения, проходя по рекуператору, отдают часть тепла поступающему с улицы воздуху, но с ним не смешиваются. Подобная схема позволяет существенно снизить затраты на подогрев приточного воздушного потока.

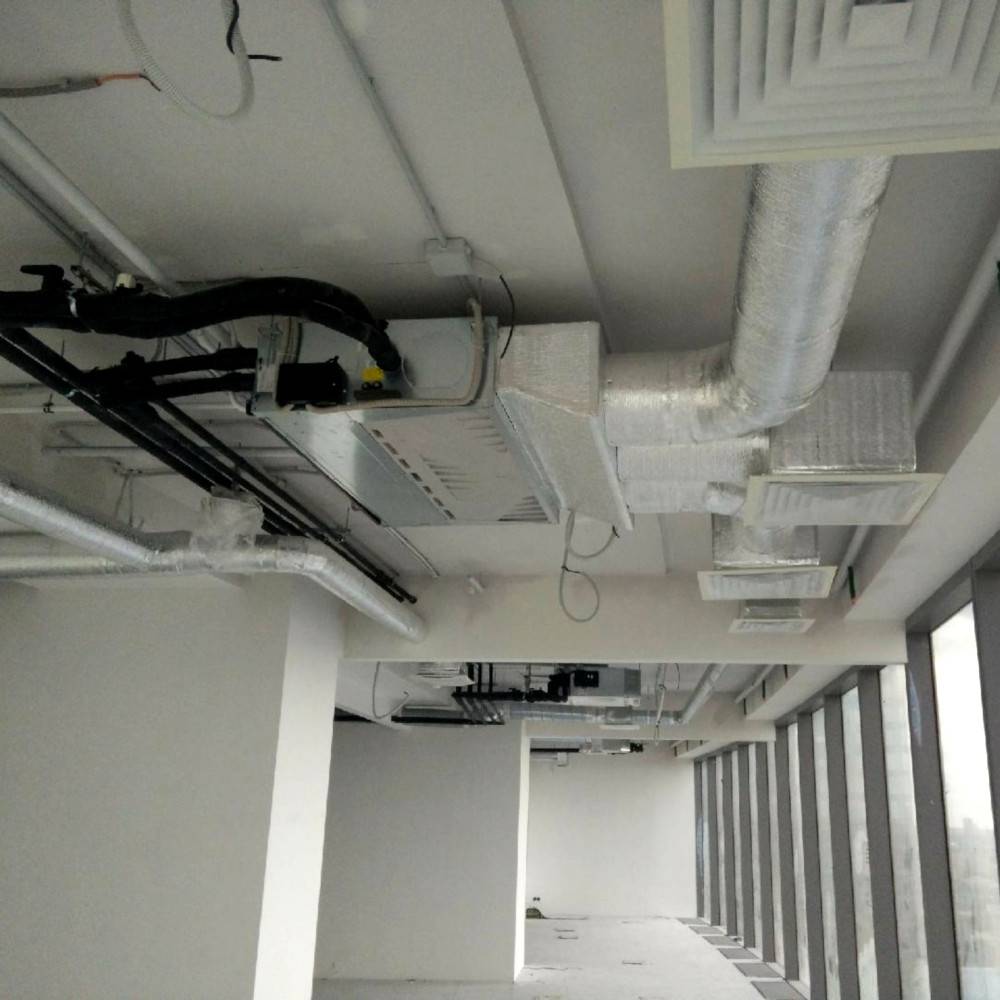

Устанавливаться рекуператоры могут на различных участках здания: потолках, стенах, полу или на крыше. Их можно монтировать и снаружи здания. Оборудование представляет собой или моноблок, или отдельные модули.

Daikin HRV plus (VKM)

При проектировании вентиляционной системы учитываются многие факторы:

  • габариты и количество помещений;
  • назначение строения;
  • расход воздуха.

От этого и от типа выбранного рекуператора зависит эффективность устанавливаемой системы. КПД при использовании рекуперации тепловой энергии может варьироваться в пределах 30…90%. Но даже установка оборудования, характеризующегося минимальной эффективностью, приносит ощутимую выгоду.

Как устроена циркуляция воздушных масс при установке приточно-вытяжной вентиляции с рекуператором:

  • при помощи воздухозаборников воздух забирается из помещения и по воздуховодам утилизируется наружу;
  • до выхода из здания воздушный поток проходит через рекуператор (теплообменник), оставляя там часть тепловой энергии;
  • через тот же рекуператор направляется холодный воздух, поступающий из вне, который нагревается теплом и подается в помещение.

Рекуператор

Виды рекуперативных узлов

Существует несколько разновидностей применяемого в вентиляционной системе оборудования. Каждый из вариантов обладает достоинствами и недостатками, что необходимо учесть ещё тогда, когда только проектируется принудительная вентиляция с рекуперацией. Различают:

    1. Пластинчатый механизм рекуператора. Он может быть выполнен на базе металлических или пластиковых пластин. Наряду с довольно высокой производительностью (КПД составляет 75%) такое устройство подвержено обледенению из-за образования конденсата. Плюсом является отсутствие подвижных элементов конструкции, что увеличивает продолжительность срока службы устройства. Также существует пластинчатый тип рекуперативного узла с влагопроницаемыми элементами, что исключает возможность выпадения конденсата. Особенностью пластинчатой конструкции является отсутствие вероятности смешивания двух потоков воздуха.

Системы вентиляции с рекуперацией тепла могут функционировать на базе роторного механизма. При этом теплообмен между воздушными потоками происходит благодаря работе ротора. Производительность такой конструкции увеличивается до 85%, однако есть вероятность смешивания воздуха, что может привносить обратно в помещение запахи, которые удаляются за его пределы

К преимуществам можно отнести возможность дополнительно осушать воздушную среду, что позволяет задействовать оборудование такого типа в помещениях специального назначения с повышенным уровнем важности, например, в бассейнах. Камерный механизм рекуператора представляет собой камеру, которая оснащена подвижной заслонкой, что позволяет запахам и загрязнениям проникать обратно в помещение

Однако данный вид конструкции весьма производителен (КПД достигает 80%). Рекуперативный узел с промежуточным теплоносителем

В этом случае теплообмен происходит не напрямую между двумя потоками воздуха, а через специальную жидкость (водно-гликолевый раствор) или простую воду. Однако система на основе такого узла имеет низкую производительность (КПД ниже 50%). Применяется рекуператор с промежуточным теплоносителем практически всегда для организации вентиляции на производстве. Рекуперативный узел на базе тепловых трубок. Работает такой механизм с использованием фреона, который имеет свойство остывать, что приводит к образованию конденсата. Производительность такой системы находится на среднем уровне, плюсом же является отсутствие возможности проникновения запахов и загрязнений обратно в помещение. Вентиляция в квартире с рекуперацией будет весьма эффективна из-за того, что приходится обслуживать сравнительно небольшую площадь. Чтобы иметь возможность эксплуатировать такое оборудование без негативных последствий для него, необходимо подобрать модель на базе рекуперативного узла, который исключает вероятность выпадения конденсата. В местах с довольно мягким климатом, где температура воздуха на улице не достигает критических отметок, допускается использование практически любых видов рекуператоров.

Основные рекомендации по проектированию

Итак, в тех случаях, когда владелец намерен выполнить расчеты по составлению проекта для вентиляционной системы собственными силами, ему нужно учесть определенные требования. К ним относятся санитарные и противопожарные нормы.

Прежде всего необходимо рассчитать производительность всей системы. Первый шаг в этом деле – убедиться в точном воздухообмене и его кратности. В данном случае определяется объем воздушной среды в помещении за час времени. Циркуляция воздуха определяется в каждой комнате отдельно. Далее эти данные суммируются. Имеются определенные стандарты подобных параметров для специальных помещений. Именно их и нужно придерживаться.

В процессе выполнения расчётов, соблюдаются все обязательные нормы, по которым производится проект вентиляции для школы. Данные требования имеются в специальной документации. Таким образом, чтобы определить соответствующий уровень приточного воздуха, нужно пользоваться документом СНиП 41-01-2003. Согласно указанным там сведениям, один человек должен расходовать около 60 м3 воздуха в течении одного часа. Ночью людям нужно меньше кислорода. Это означает, что цифра 60 сокращается приблизительно в два раза. Но не стоит выполнять проектирование системы впритык. Лучше сделать небольшой запас.

Данный расчёт осуществляется на основании находящихся в помещении людей. Для этой цели нужно выполнить умножение установленного расхода воздуха на общее количество человек

Проектирование и монтаж вентиляции не удастся выполнить без такого важного процесса, как сечение воздуховодов. Кроме того, между объемом приточного и вытяжного воздуха не должно быть разности

Если данные значения будут иметь несоответствие, со временем это может привести к появлению в помещении сквозняков и разряжению воздуха. Поэтому важно заказывать проектирование у специалистов. Например, заказать проект приточно-вытяжной системы вентиляции с рекуперацией тепла вы можете у компании Dantex https://dantex.ru/products/industrial/ventiljacija_s_rekuperaciej/.

Естественная вентиляция и вентиляция с рекуператором на примере проекта дома Murator

Оценка обоих типов вентиляции представлена ​​на примере проектов домов, предлагаемых в вариантах с естественной вентиляцией (Murator M93a) и с рекуперацией (Murator EM93a). Дом «Осенняя мечта» из коллекции Муратор имеет 155 кв. м полезной площади и типичную планировку современных домов для одной семьи. Для отопления в доме – это твердотопливный котел, также есть камин, поэтому независимо от выбранной системы вентиляции, вам необходимо построить два дымохода. Говорят, что использование вентиляции с рекуперацией экономит на дымоходах – наш пример показывает, что это не всегда так.

В варианте с механической вентиляцией котельная, плотно отделенная от жилой части дома, вентилируется естественным образом, так что работа котла не мешает работе рекуператора. Естественная вентиляция также в гараже. Воздух для камина подается специальным кабелем снаружи непосредственно в топочную камеру. Он оснащен патроном с герметичной дверцей. В варианте с естественной вентиляцией воздух подается через вентиляторы на окнах в каждой комнате и выходит из кухни, кладовой, санитарных помещений, гардероба и прачечной через вентиляционные каналы в двух дымоходах.
