Нормы для расширительного бака
Закрытая отопительная система может основываться на использовании расширительного бачка. В этом случае используется бак мембранного типа. В открытой конструкции применяется типовая ёмкость, давление в которой обеспечивается высотой её расположения и уровнем жидкости в баке.
Фото 2. Схема устройства мембранного расширительного бака. Указаны нормы давления при разном уровне заполнения изделия водой.
В закрытой конструкции необходимо обеспечить начальное давление камеры. Дело в том, что отопительный котёл просто не будет работать без создания в системе давления, минимальное значение которого указано в инструкции на оборудование. Для большинства моделей котлов оно составляет 0,7—0,8 атм. Оптимальная работа обеспечивается при внешних показателя 1,1—1,2 атм., при этом следует учитывать, что мембрана сама способна повысить его на 0,3—0,4 атм. С учётом этого, в расширительном баке закрытой системы необходимо обеспечить начальное давление в диапазоне 0,7—1 атм.
Контролировать величину в расширительном баке можно с помощью манометра ручного типа. В воздушной камере бака мембранного типа есть ниппельный выход, через который и осуществляют измерения. Постоянный контроль обеспечивают при установке в баке манометра шинного типа. При недостаточном давлении в воздушной камере бака производится подкачка с помощью обычного воздушного, ручного насоса с манометром. Если его поднять не удаётся, то следует искать дефект или повреждение мембраны.
Проверка герметичности
Чтобы отопление было надежным, после установки его проверяют на герметичность (испытывают давлением).
Провести это можно сразу на всей конструкции или ее отдельных элементах. Если проводится частичное испытание давлением, то после его окончания нужно проверить всю систему в целом на наличие протечек.
Вне зависимости от того, какая система отопления установлена (открытая или закрытая), последовательность работ будет практически одинаковой.
Подготовка
Пробным считается давление, в 1,5 раза превышающее рабочее. Но этого недостаточно, чтобы полностью обнаружить утечку теплоносителя. Трубы и муфты могут выдержать до 25 атмосфер, поэтому и проверку системы отопления лучше проводить под таким давлением.
Соответствующие показатели создают ручным насосом. Воздуха в трубах быть не должно: даже малое его количество исказит показатели герметичности трубопровода.
Наивысшее давление будет в самом низком месте системы, там устанавливают монометр (точность отсчета 0,01 МПа).
1 этап — испытание в холодном виде
В продолжение получаса в заполненной водой системе увеличивают давление до начальных показателей. Делают это два раза, через каждые 10-15 минут. Еще полчаса падение продолжится, но без превышения отметки 0,06 МПа, а по прошествии двух часов – 0,02 МПа.
В конце проверки трубопровод осматривают на наличие протечек.
2 этап — горячая проверка
Первый этап успешно завершен, можно приступать к проверке герметичности в горячем виде. Для этого подключают прибор отопления, чаще всего это котел. Устанавливают максимальные рабочие показатели, они не должны быть больше расчетных значений.
Дома предварительно прогревают не меньше 72 часов. Испытание пройдено, если не обнаружено утечки воды.
Трубопровод из пластика
Пластиковая отопительная система проверяется при одинаковой температуре теплоносителя в трубопроводе и окружения. Изменение этих значений приведет к росту напора, но на самом деле в системе есть утечка воды.
Полчаса давление выдерживают в значении, в полтора раза превышающем нормативное. Если необходимо, его слегка подкачивают.
Через 30 минут резко понижают давление до показаний, равных половине рабочего, и удерживают их полтора часа. Если показатели начали расти, значит, трубы расширяются, конструкция герметична.
Часто мастера при проверке системы несколько раз делают перепад давления, то повышая, то снижая его, чтобы это напоминало обычные, повседневные условия работы. Такой способ поможет выявить негерметичные соединения.
Проверка воздухом
Многоэтажные дома проходят испытание герметичности осенью. Вместо жидкости в таких случаях могут применять воздух. Результаты проверки отличаются небольшой неточностью из-за того, что происходит сначала нагрев воздуха при сжатии, затем его охлаждение, что способствует падению давления. Увеличить этот параметр помогут компрессоры.
Последовательность проверки системы отопления проводят следующим образом:
- Конструкцию заполняют воздухом (пробные показатели — 1,5 атмосферы).
- Если слышится шипение, значит, есть дефекты, давление снижают до атмосферного и ликвидируют недостатки (для этого используют пенящееся вещество, его наносят на места соединений).
- Трубопровод опять заполняют воздухом (давление – 1 атмосфера), держат 5 минут.
Причины роста и падения в системе
Перепады давления сигнализируют о проблемах в теплосети.
Если напор снизился, проверить причину можно следующим способом. Нужно остановить насос и проверить, достаточен ли напор статичной жидкости. Если он не упал, значит, проблема в насосах, которые недостаточно сильно толкают теплоноситель.
В том случае, если статическое давление тоже падает, скорее всего, в трубах или котле возникла утечка. В котле могли возникнуть микротрещины.
Их необходимо запаять. Накипь и поломка расширительного бачка также могут вызвать падение напора. Предотвратить образование накипи можно при помощи специальных добавок. Определить место, где нарушилась герметичность, можно путем поочередного отключения элементов теплосети. Если напор нормализуется, значит, утечка именно в отключенной зоне. Внимательный осмотр системы также может помочь выявить место разгерметизации.
Наличие пятен, капель, луж, ржавчины говорят об утечках воды. Чаще всего такого рода проблемы возникают в местах соединения элементов оборудования. Если трубы не стальные, найти следы на месте, где просочилась вода, очень сложно. В этом случае, а также если трубы скрытые, лучше обратиться к специалисту. Он спустит жидкость, при помощи воздуха обнаружит утечку и устранит проблему.
Увеличение давления случается реже и является, как правило, следствием остановки движения теплоносителя. В трех случаях из четырех проблема в регуляторе. Он с целью снизить температуру носителя может закрыть клапаны, прекратив его подачу. Еще одна возможная причина – ошибочная непрерывная подпитка. Такая неисправность может быть как автоматической, так и вызванной чьим-то небрежным вмешательством.
При нормальной работе техники повышение напора может быть вызвано перекрытием задвижки или крана. Причиной увеличения напора теплоносителя может быть также воздушная пробка, закупоривание фильтра или грязевика.
Следует также контролировать изменение разницы напора жидкости между подающей и обратной трубами. Если эта разница возросла, значит, замедлилась циркуляция теплоносителя. И в этом случае возможной причиной может быть воздушная пробка.
Если разница в давлении между трубами приближается к нулю, проблема связана с нарушением движения жидкости или возникла неисправность регулятора отопления.
Преимущества от циркуляционного насоса
Включение в состав отопительной системы такого прибора имеет следующие плюсы:
- В роли теплоносителя допускается использовать как воду, так и антифриз. При этом гарантировано не произойдёт промерзания всей системы.
- Благодаря тому, что циркулирующая жидкость перемещается с увеличенной скоростью, она не успевает остыть. При этом водогрейный котёл будет работать в среднем щадящем режиме.
- Такая отопительная система не перестаёт функционировать и в межсезонный период, когда снижается температурный режим теплоносителя.
Фото 1. Циркуляционный насос модели UPS 25-60, материал – чугун, производитель – «Grundfos», Дания.
- Протяжённость отопительного контура определяется исключительно параметром мощности циркуляционного насоса и техническими характеристиками дополнительных приборов системы.
- Соединение радиаторов производится как по однотрубной, так и по двухтрубной схеме.
3 Давление в системе отопления частного дома нужно регулярно контролировать
Теперь, когда вы знаете, какое давление должно быть в системе отопления, нужно научиться его проверять. Любой современный котел обязательно оснащен чаще всего манометром со стрелкой, которая показывает уровень давления в системе. Такие приборы удобнее электронных, поскольку не требуют дополнительного электропитания.
Однако одной точки измерения недостаточно. Дополнительные манометры, в соответствии с техническим регламентом, следует разместить на входе и выходе из котла, на самом верхнем и самом нижнем сегментах системы, перед насосом и после него. Не помешают дополнительные манометры и в местах разветвления труб. Все вместе они позволят анализировать и лучше контролировать ситуацию. Но сами по себе измерительные приборы только констатируют факт, но никак не влияют на происходящее в контуре. Также их необходимо время от времени проверять на исправность и точность.
Рабочее давление в системе отопления многоквартирного дома
На странице собрана информация про рабочее давление в системе отопления многоквартирного дома: как проконтролировать перепад в трубах и батареях, а также максимальная норма в автономной системе отопления.
Для эффективной работы отопительной системы высотного дома должны соответствовать норме одновременно несколько параметров.
Давление воды в системе отопления многоквартирного дома – это главный критерий, по которому равняются, и от которого зависят все остальные узлы этого достаточно сложного механизма.
Виды и их значения
Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:
- Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
- Динамическим называют напор, с которым вода движется по системе.
- Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.
Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.
- для зданий до 5 этажей – 3-5 атмосфер;
- в девятиэтажных домах – это 5-7 атм;
- в высотках от 10 этажей – 7-10 атм;
Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.
Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.
Рабочее давление в системе отопления многоквартирного дома: как проконтролировать?
Чтобы знать, соответствует ли норме давление в трубах отопления в многоквартирном доме, существуют специальные манометры, которые способны не только указать на отклонения, даже самые незначительные, но и заблокировать работу системы.
Так как на разных участках теплотрассы давление отличается, то таких приборов нужно установить несколько.
Обычно их монтируют:
- на выходе и на входе из отопительного котла;
- с двух сторон циркуляционного насоса;
- по обе стороны фильтров;
- в точках системы, расположенных на разной высоте (максимальной и минимальной);
- поблизости от коллекторов и разветвлений системы.
Перепады давления и его регулирование
Скачки напора теплоносителя в системе чаще всего указывают при повышении:
- на сильный перегрев воды;
- сечение труб не соответствует норме (меньше, чем требуется);
- засорение труб и отложения в приборах отопления;
- наличие воздушных пробок;
- производительность насоса выше, чем требуется;
- в системе перекрыты какие-либо ее узлы.
При понижении:
- о нарушении целостности системы и утечке теплоносителя;
- поломка или сбой в работе насоса;
- может быть вызвано нарушениями в работе блока безопасности или разрывом мембраны в расширительном баке;
- отток теплоносителя из отопительного в контур носителя;
- засорение фильтров и труб системы.
Норма в автономной системе отопления
В случае, когда в квартире установлен автономный обогрев, теплоноситель нагревается при помощи котла, обычно небольшой мощности. Так как трубопровод в отдельной квартире невелик, ему не требуются многочисленные измерительные приборы, а нормальным давлением считается 1.5-2 атмосферы.
Во время запуска и тестирования автономной системы, она заполняется холодной водой, которая при минимальном давлении постепенно разогревается, расширяется и достигает нормы. Если вдруг в подобной конструкции давление в батареях падает, то не нужно паниковать, так как причиной этого чаще всего является их завоздушенность. Достаточно контур освободить от лишнего воздуха, наполнить теплоносителем и давление само достигнет нормы.
Чтобы избежать аварийных ситуаций, когда давление в батареях отопления многоквартирного дома резко повышается хотя бы на допустимые 3 атмосферы, нужно установить либо расширительный бачок, либо предохранительный клапан. Если этого не сделать, возможна разгерметизация системы и тогда придется ее менять.
- проводить диагностику;
- чистить ее элементы;
- проверять работоспособность измерительных приборов.
2 тыс.
1.4 тыс.
6 мин.
Значение давления в системе отопления частного дома
В системе отопления одним из самых важных показателей является именно давление. Оно влияет на качество работы оборудования и определяет, насколько эффективна теплопередача.
Только в том случае, если показатели силы, с которой давит вода, соответствуют норме, можно говорить о качественной работе теплосети. Скорость воды зависит от уровня давления. Чем оно выше, тем быстрее движется поток, и, соответственно, эффективнее теплопередача. Высокий показатель гарантирует доставку воды во все помещения с минимальными потерями температуры.
Если напор будет недостаточно сильный, нагретая в котле вода будет слишком медленно перемещаться по элементам отопительной системы, что приведет к поступлению ее в жилые помещения с температурой намного ниже, чем на выходе из котла. Низкое давление приводит к значительным теплопотерям.
Давление в теплосети бывает двух видов, статическое и динамическое. В первом случае речь идет о силе, с которой столб воды, находящейся в состоянии покоя, давит на котел, трубопровод и радиатор. Зависит этот показатель от высоты. С каждыми 10 метрами он увеличивается на 1 Атм. Под динамическим давлением подразумевается сила, прилагаемая к элементам системы жидкостью, которая движется.
Сумма показателей статического и динамического давления определяет, насколько эффективна система, и носит название рабочего давления.
Виды давления в системе отопления
Существует три показателя:
- Статическое, которое принимают равным одной атмосфере или 10 кПа/м.
- Динамическое, учитываемое при использовании циркуляционного насоса.
- Рабочее, складывающееся из предыдущих.

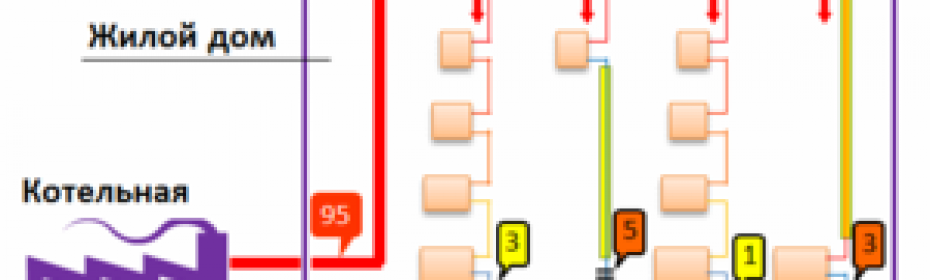

Фото 1. Пример схемы обвязки для многоквартирного дома. По красным трубам бежит горячий теплоноситель, по синим — холодный.
Первый показатель отвечает за давление в батареях и трубопроводе. Зависит от длины обвязки. Второй возникает в случае принудительного движения жидкости. Правильный расчёт позволит системе работать безопасно.
Рабочее значение
Характеризуется нормативными документами и представляет собой сумму двух составляющих. Одна из них — динамическое давление. Оно существует лишь в системах с циркуляционным насосом, что нечасто встречается в многоквартирных домах. Поэтому в большинстве случаев, за рабочее принимают значение, равное 0,01 МПа за каждый метр трубопровода.
Минимальное значение
Выбирается как количество атмосфер, при которых вода не закипает, если нагрета свыше 100 °C.
| Температура, °С | Давление, атм |
| 130 | 1,8 |
| 140 | 2,7 |
| 150 | 3,9 |
Расчёт производится следующим образом:
- определяют высоту дома;
- добавляют запас в 8 м, что предотвратит проблемы.
Так, для дома в 5 этажей по 3 метра каждый, давление составит: 15 + 8 = 23 м = 2,3 атм.
Ограничения
Все современные трубы и радиаторы отопления имеют заявленное рабочее давление в котле отопления от 6 атм. То, из-за чего параметры автономного отопления не поднимают хотя бы до 5 бар, имеет свои объяснения.
Причины, на что влияет давление в системе отопления:
- Если поднять давление в контуре, это не принесет никаких дивидендов. Высоту водяного столба используют только при заполнении пустой системы. Несложный подсчет показывает, что если избыточное давление будет иметь показатель 1,5 атм., это спровоцирует поднятие воды на 15 м. Учитывая законодательные ограничения по высоте частных построек (три этажа), этого более чем достаточно.
- Непредвиденные ситуации (гидроудары или скачки давления из-за поломки предохранительного клапана). Запас прочности батарей и труб в подобных ситуациях позволяет избежать серьезных аварий.
- Нужно понимать, что указанная производителем прочность и срок службы труб не всегда соответствует действительности. В первую очередь имеются в виду популярные в частном строительстве изделия из пластика. В режиме повышенной температуры наблюдается уменьшение заявленных характеристик.
Только комнатная температура позволяет полипропиленовым трубам PN25 точно подтвердить заявленные 25 атм. и срок службы в 50 лет. Если повысить температуру до 90 градусов, скачок рабочего давления в закрытой системе отопления до 7-9 атм. может послужить причиной разрушения трубопровода. Это не всегда приводит к серьезным протечкам, однако этот момент следует обязательно учесть.
Механизмы контроля
Для предотвращения аварийных ситуаций в закрытых системах используют сбросные и перепускные клапаны.
Сбросный. Устанавливается с выходом в канализацию для аварийного спуска избыточного энергоносителя из системы, защищая от разрушения.
Фото 4. Сбросный клапан для отопительной системы. Используется для спуска лишнего теплоносителя.
Перепускной. Устанавливается с выходом на альтернативный контур. Регулирует перепад давления, отправляя в него излишки воды, чтобы исключить повышение на следующих участках основного контура.
Современные производители отопительной арматуры производят «умные» предохранители, оснащённые датчиками температуры, которые реагируют не на увеличение напора, а на температурные показатели теплоносителя.
Справка. Нередки ситуации, когда клапаны понижения давления залипают. Проследите, чтобы в их конструкции был шток для ручного оттягивания пружины.
Не забывайте, что любая проблема в отопительной системе дома чревата не только потерей комфорта и расходами. Аварийные ситуации в теплосети угрожают безопасности жильцов и здания. Поэтому в контроле за отоплением нужны внимательность и компетентность.
Регулятор для регулировки давления
Для соблюдения всех мер по безопасному функционированию системы отопления, необходимо постоянно следить за температурой и напором теплоносителя.
Давление контролируется с помощью манометра с трубкой Бурдона. В этом приборе есть эластичная измерительная составляющая, которая, под влиянием сжимающей нагрузки, деформируется определённым способом.

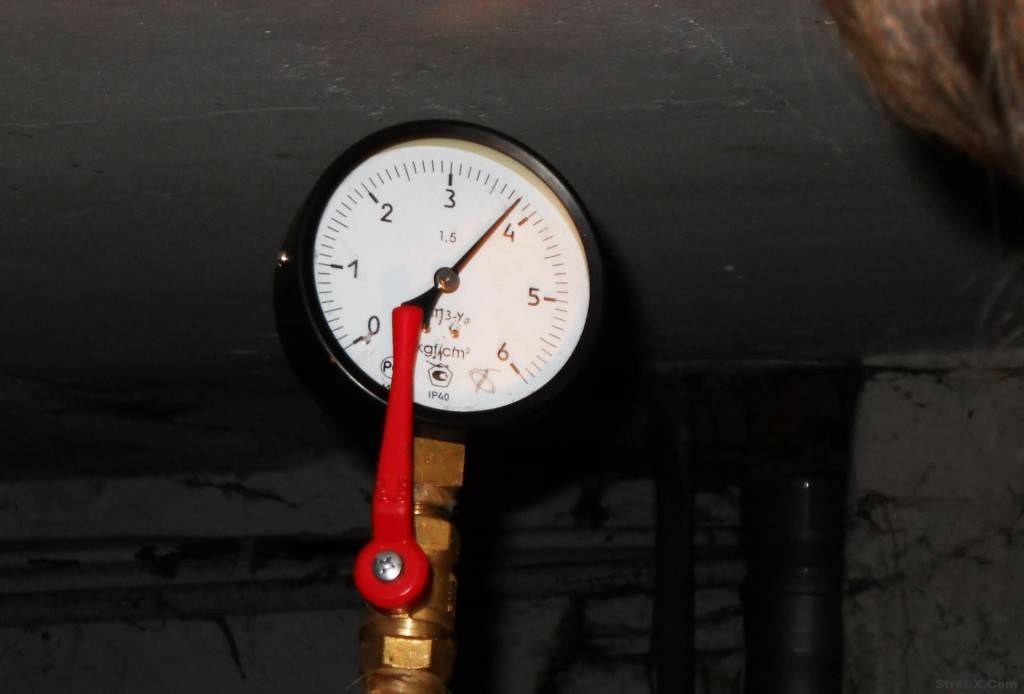

Фото 1. Манометр, установленный в системе отопления. Прибор позволяет измерить показатели давления.
Преобразование изменений отображается на вращательном движении стрелки, показывая на циферблате точное значение в привычных показателях.
Важно! После гидроударов манометры нужно проверять, т. к. последующие показания могут быть завышены
последующие показания могут быть завышены.
- на входе и выходе магистрали с теплоносителем (централизованное отопление);
- перед и после отопительного котла (индивидуальное обогревание);
- перед и после циркуляционного насоса (принудительная циркуляция);
- возле фильтров, соответствующих регуляторов и клапанов.
Как регулировать показатели
Для этой процедуры существуют несколько проверенных способов:
- Корректность проектирования, в т. ч. гидравлических расчётов и монтажа трубопроводов:
- подающая магистраль должна быть сверху, а обратная — снизу;
- для стояков нужны трубы 20—25 мм, а для розливов — 50—80 мм;
- трубы для стояков используются и для подводки к приборам отопления.
- Изменение температуры воды. При нагревании теплоноситель расширяется, увеличивая тем самым давление в отопительной системе. К примеру, при 20°С оно может подскочить на 0,13 МПа, а при 70°С — на 0,19 МПа. Поэтому снижение температуры приведёт к соответствующей его регулировке.
- Применение циркуляционных насосов для обеспечения теплом квартир верхних этажей в высотках.
Фото 2. Циркуляционные насосы, установленные в многоэтажном доме. При помощи приборов осуществляется циркуляция теплоносителя по системе отопления.
- Внедрение расширительных бачков. При индивидуальном отоплении, «лишний» объём нагретого теплоносителя будет переходить в ёмкость, а остывший — возвращаться в систему, сохраняя стабильность напора.
- Использование специальных регуляторов. Такие приборы способны предотвратить завоздушивание системы при резких скачках давления в магистралях. Монтаж производится на байпасной линии насоса или на перемычке, размещённой между двумя трубопроводами — подачи и обратки.
