Какие радиаторные пробки лучше использовать при монтаже радиаторов отопления

Пробки батарей

Различные батареи имеют свои ограничители, свои правила их установки.

Сейчас все новинки рынка оснащены уже готовыми монтажными наборами, куда входят пробки двух видов:

• Глухие – изделия, которые полностью перекрывают вход или выход из радиатора.
• Проходные – в них имеются отверстия меньшего диаметра для дополнительного соединения регулирующих кранов, кранов Маевского, соединения стыковочных труб.

Не забыты и владельцы старых чугунных радиаторов, для их отопительных систем проходные пробки имеют отверстия двух диаметров:

• В полдюйма – для трубы в 20 см диаметром;
• В три четверти дюйма – для трубы в 25 см диаметром.

Выбор радиаторов для квартир и домов

При выборе радиаторов для дома все очень просто: если система оборудована принудительной циркуляцией (с помпой), берите любые, каких попросит душа или те, которые совместимы с вашими трубами, котлами и т. д. Вопрос выбора радиаторов отопления полностью раскрыт в этой статье — Выбор радиатора для отопления в доме или квартире Для систем с естественной циркуляцией существуют некоторые ограничения — требуются нагреватели с низким гидравлическим сопротивлением, а это:

А еще нужно учитывать тип охлаждающей жидкости: не все радиаторы могут работать с антифризом. Незамерзающие жидкости нормальные и. Кстати, можно использовать только некоторые модели, прошедшие специальную обработку. В этом случае их нужно искать специально. И еще одно — нужно правильно подобрать размеры (об этом позже).

При выборе батарей для квартиры есть несколько критериев: Здесь условия посложнее. Может быть, вам нужно начать с размера. Необходимо выбирать так, чтобы соблюдались следующие расстояния:

• от пола — 8-12 см;
• от подоконника — 10-12 см;
• 3-5 см от стены.

Кроме того, утеплитель должен перекрывать не менее 70-75% ширины оконного проема. Несоблюдение этих рекомендаций приведет к снижению теплоотдачи или появлению явных горячих и холодных зон.

В остальных случаях можно использовать любой радиатор, но обратите внимание на технические характеристики каждой модели. Даже у одного производителя они могут значительно отличаться

Монтаж алюминиевых радиаторов отопления

Сборка и наладка системы отопления – дело ответственное, лучше всего с ним справятся профессионалы. Но при желании можно произвести установку алюминиевых радиаторов своими руками.

Сначала следует собрать прибор:

• Ввернуть прилагающиеся заглушки и пробки.
• Собрать терморегуляторы и присоединить запорную арматуру на входе и выходе из прибора.
• Проверить ниппели и закрепить воздушные клапаны.

Схема сборки-разборки прибора прилагается к комплекту. Лучше, если сборку проведет специалист, тогда будет гарантия, что все краны установлены правильно. Не допускается зачистка алюминия абразивами при монтаже переходников или наращивании секций – может начаться утечка теплоносителя.

Внимание! Прикручивать воздушные клапаны нужно так, чтобы по окончании процесса их выпускные головки смотрели вверх. Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны

Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см

Разметив место установки батареи под окном в соответствии с указанными отступами, к стене крепят кронштейны. Для этого нужно просверлить отверстия перфоратором и вставить пластиковые дюбели, а в них ввернуть кронштейны. Вкручивая крепежи, время от времени на них надо навешивать радиатор, чтобы выдержать расстояние от стены в 5 см.

Схемы подключения батареи

Прибор можно подключить несколькими способами:

Диагональный. Специалисты считают его самым энергоэффективным. Подающую трубу подключают к верхнему патрубку, а отводящую – к нижнему патрубку, но с противоположной стороны радиатора. При такой схеме батарея отдает в пространство максимум тепловой энергии, полученной от горячей воды. Недостаток метода в том, что идущие поверху трубы плохо вписываются в дизайн помещения.

Боковой. Труба, подающая теплоноситель, подключается к боковому штуцеру (правому или левому), обратка – к параллельному нижнему. Если трубы будут подведены в обратном порядке, теплоотдача прибора упадет на 50%. Такая схема подключения алюминиевых радиаторов отопления работает неэффективно, если секции имеют нестандартный размер, либо их число превышает 15.

С точки зрения дизайна, выигрывают алюминиевые радиаторы с нижним подключением. При подобной разводке труб не видно, они спрятаны в полу или в стене. Батареи подсоединены к системе через патрубки, расположенные в нижней части приборов. Обычно радиаторы с нижним подключением устанавливаются на напольные кронштейны. К стене батарея крепится на один крюк, лишь для поддержания равновесия.

Схемы подключения радиаторов отопления из алюминия

Важно! Алюминиевые батареи имеют стандартные параметры патрубков, поэтому каких-то дополнительных переходников от радиатора к трубам покупать не надо. К прибору также прилагается кран Маевского, предназначенный для стравливания воздуха

Подключение и введение в эксплуатацию

Перед установкой приборов из алюминия автономную систему промывают водой. Щелочные растворы использовать нельзя.

Важно! Алюминий легко помять и поцарапать инструментами, поэтому монтировать батарею лучше в заводской пластиковой упаковке. После подключения полиэтилен можно снять

Стремясь подключить алюминиевые радиаторы отопления без больших затрат, некоторые домовладельцы используют глухие неразборные сопряжения труб и радиаторов. Но отопление дома в северном полушарии – не тот момент, на котором экономят. Разумней будет установить «американки» – быстроразъемные резьбовые узлы, когда стыковка и разъединение труб происходит посредством одной накидной гайки.

Порядок подключения радиаторов к системе отопления:

• Убедиться, что в системе нет воды или она перекрыта в точках монтажа.
• Навесить радиатор и присоединить к трубопроводу с помощью сгонов.
• Загерметизировать все резьбовые соединения, используя сантехнический лен. Достаточно 4-5 витков по направлению резьбы.
• Провести опрессовку системы.

Батарея из алюминия, подключенная к отопительной системе

Установку алюминиевого радиатора отопления можно произвести самостоятельно, но разумнее будет доверить дело специалистам, у которых есть все необходимые разрешения на выполнение таких работ. Малейшая неточность в монтаже может привести к протечкам и неэффективному функционированию отопительной системы.

Выбор материалов

Популярность, которую завоевали полипропиленовые трубы. связана с рядом их положительных качеств:

• Цена на них значительно ниже, чем на металлические аналоги.
• Высокая долговечность, благодаря тому, что пластик не ржавеет, к тому же на нем практически не откладывается осадок.
• Не нуждаются в покраске.

Однако, следует учитывать, что для систем отопления подходят не все виды полипропиленовых труб. Дело в том, что они обязательно должны иметь армировочный слой, который предотвращает значительное температурное расширение трубопровода.

Армированная полипропиленовая труба

Причем желательно, чтобы армировочный слой был алюминиевым, так как стекловолоконная армировка приводит к насыщению теплоносителя кислородом. Это в свою очередь вызывает ржавление металлических поверхностей котлов и других элементов теплоснабжения. Трубы, которые имеют алюминиевое армирование и подходят для систем теплоснабжения, обозначаются маркировкойPN25.

Обратите внимание! При выборе труб следует обратить внимание на равномерность толщины их стенок. Для этого нужно посмотреть на их срез. Что касается диаметра, то оптимальный параметр –25 мм

Что касается диаметра, то оптимальный параметр –25 мм.

При этом также необходимо приобрести фитинги, к которым относятся:

Схема однотрубного и двухтрубного подключения радиаторов

Назначение и принцип работы

Футорки для чугунных приборов, предусмотрены для перехода на нужный диаметр при подключении к схеме отопления. Принцип их действия, заключается в выполнении в общей сложности 2-х функций: преграждать путь греющей воде, для чего в футорку или в отверстии на приборе попросту ввинчивается пробка, при этом она действует, как переходник.

Футорка из чугуна

Для доступности выполнения соединений нагревателя с трубопроводом подающей или обратной сетевой воды теплоснабжения в футорках имеется двухсторонняя резьба — наружная и внутренняя

Цена ее в несколько раз меньше, чем стоимость батареи, однако важность расценивается высоко. Поскольку данная деталь не только гарантирует герметизацию прибора, но без нее работа радиатора вообще невозможна

Самое главное при ее использовании — все верно разместить. В ситуациях, когда меняют батарею на новую, следуют принципу подобия. Если пользователь заменяет схему обвязки труб, сохраняя прежние устройства, то радиаторные пробки нужно не только переустановить местами, но лучше поменять на новые. При подборе необходимо выдержать комбинацию соединяемых материалов: металл радиатора должен быть аналогичен металлу пробки.

Специалисты советуют, при применении чугунной футорки,  быть аккуратным. Это связано с тем, что чугун свободно сжимается, являясь достаточно непрочным хрупким металлом. В связи, с чем даже некрепкое механическое давление либо падение на жесткую плоскость, сможет стать предпосылкой создания микротрещин.

Какая резьба на чугунных батареях отопления?

Или выберите из списка

• Весь мир
• Ленинградская область
• Санкт-Петербург
• Московская область
• Москва
• Адыгея
• Алтайский край
• Барнаул
• Амурская обл.
• Архангельская обл.
• Архангельск
• Астраханская обл.
• Астрахань
• Башкортостан
• Стерлитамак
• Уфа
• Белгородская обл.
• Белгород
• Брянская обл.
• Брянск
• Бурятия
• Улан-Удэ
• Приморский край
• Владивосток
• Северная Осетия
• Владикавказ
• Владимирская обл.
• Владимир
• Волгоградская обл.
• Волгоград
• Волжский
• Вологодская обл.
• Вологда
• Череповец
• Воронежская обл.
• Воронеж
• Республика Чечня
• Грозный
• Дагестан
• Махачкала
• Еврейская АО
• Свердловская обл.
• Екатеринбург
• Нижний Тагил
• Забайкальский край
• Чита
• Ивановская обл.
• Иваново
• Удмуртия
• Ижевск
• Иркутская обл.
• Иркутск
• Марий Эл
• Йошкар-Ола
• Кабардино-Балкария
• Татарстан
• Казань
• Набережные Челны
• Калининградская обл.
• Калининград
• Калмыкия
• Калужская обл.
• Калуга
• Камчатский край
• Карачаево-Черкесия
• Карелия
• Петрозаводск
• Кемеровская обл.
• Кемерово
• Новокузнецк
• Кировская обл.
• Киров
• Коми
• Хабаровский край
• Комсомольск-на-Амуре
• Хабаровск
• Костромская обл.
• Кострома
• Краснодарский край
• Краснодар
• Новороссийск
• Сочи
• Красноярский край
• Красноярск
• Курганская обл.
• Курган
• Курская обл.
• Курск
• Липецкая обл.
• Липецк
• Магаданская обл.
• Челябинская обл.
• Магнитогорск
• Челябинск
• Мордовия
• Саранск
• Мурманская обл.
• Мурманск
• Ненецкий АО
• Нижегородская обл.
• Нижний Новгород
• Тюменская обл.
• Нижневартовск
• Сургут
• Тюмень
• Новгородская обл.
• Новосибирская обл.
• Новосибирск
• Омская обл.
• Омск
• Орловская обл.
• Орел
• Оренбургская обл.
• Оренбург
• Пензенская обл.
• Пенза
• Пермский край
• Пермь
• Псковская обл.
• Республика Алтай
• Республика Ингушетия
• Республика Крым
• Ростовская обл.
• Ростов-на-Дону
• Таганрог
• Рязанская обл.
• Рязань
• Самарская обл.
• Самара
• Тольятти
• Саратовская обл.
• Саратов
• Саха (Якутия)
• Якутск
• Сахалинская обл.
• Смоленская обл.
• Смоленск
• Ставропольский край
• Ставрополь
• Тамбовская обл.
• Тамбов
• Тверская обл.
• Тверь
• Томская обл.
• Томск
• Тульская обл.
• Тула
• Тыва
• Ульяновская обл.
• Ульяновск
• Хакасия
• Ханты-Мансийский АО
• Чувашия
• Чебоксары
• Чукотский АО
• Ямало-Ненецкий АО
• Ярославская обл.
• Ярославль
• Россия
• Беларусь
• Украина

• Новая заявка
• Найти работу
• Найти строителя
• Как работает сайт
• Форум

14000 мастеров и бригад на сайте

Устройте бесплатный тендер среди строителей

Экономия на работах составит до 40%

Для бесплатного создания тендера заполните заявку

Классификация

Пробки для радиаторов отопления можно условно разделить на группы по нескольким признакам.

Материал

Как правило, он соответствует материалу радиатора:

• Для чугунной батареи используется радиаторная чугунная пробка;
• Для секционных стальных и биметаллических радиаторов приобретаются стальные трубные фитинги.

Стальной фитинг для алюминиевых и биметаллических батарей.

Резьба

Она может быть правой (вкручивается по часовой стрелке) и левой. Как правило, левая пробка для чугунного радиатора и произведенная в России стальная пробка для алюминиевых/стальных/биметаллических приборов маркируются буквой «Л».

Если маркировка отсутствует, идентифицировать тип резьбы несложно: достаточно проследить одну ее нитку на протяжении пары витков.

Функции

С глухой пробкой все просто и ясно: ее единственная функция — заглушить резьбу концевой секции.

Проходная радиаторная пробка служит для присоединения к отопительному прибору подводки и/или элементов обвязки. Фактически, она представляет собой переходник на резьбу меньшего диаметра. Резьба на секции зависит от материала отопительного прибора:

Тип батареи	Размер резьбы
Чугунная	ДУ32 (1 1/4 дюйма)
Алюминиевая, биметаллическая	ДУ25 (1 дюйм)

Диаметр присоединяемой к проходной пробке резьбы тоже может быть разным:

Тип батареи	Размер резьбы
Чугунная	ДУ15, ДУ20, ДУ25
Алюминиевая, биметаллическая	ДУ15, ДУ20

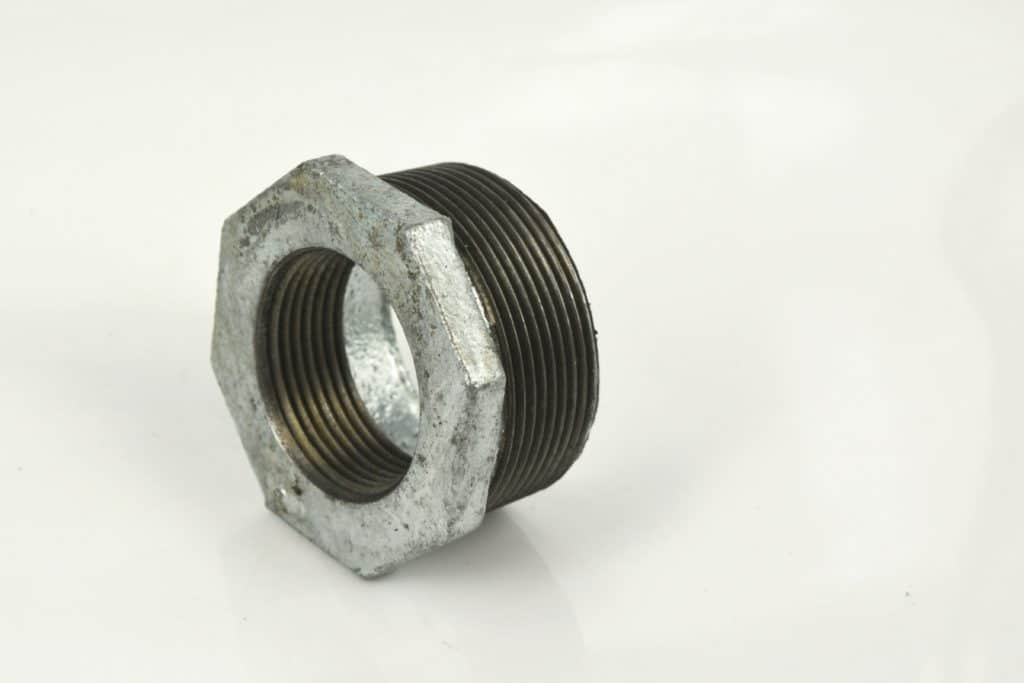

Чугунная пробка под подводку диаметром ДУ20.

В некоторых случаях обвязка или подводка может использовать для подключения не проходные пробки, а непосредственно резьбу коллектора концевой секции.

Когда это практикуется?

• При подключении чугунных батарей в разрыв розлива в системе с естественной циркуляцией. Здесь важен максимальный диаметр розлива — он влияет на гидравлическое сопротивление контура; поэтому труба ДУ32 вкручивается непосредственно в секции.
• При установке сварного промывочного крана. Эти изделия тоже, как правило, изготавливаются под размер резьбы самих секций.
• При монтаже воздушника. Многие производители выпускают краны Маевского и автоматические воздухоотводчики под резьбы ДУ25.

Пробки батарей

Различные батареи имеют свои ограничители, свои правила их установки.

Сейчас все новинки рынка оснащены уже готовыми монтажными наборами, куда входят пробки двух видов:

• Глухие – изделия, которые полностью перекрывают вход или выход из радиатора.
• Проходные – в них имеются отверстия меньшего диаметра для дополнительного соединения регулирующих кранов, кранов Маевского, соединения стыковочных труб.

Не забыты и владельцы старых чугунных радиаторов, для их отопительных систем проходные пробки имеют отверстия двух диаметров:

• В полдюйма – для трубы в 20 см диаметром;
• В три четверти дюйма – для трубы в 25 см диаметром.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Watch this video on YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Подготовка к работе, нюансы

Подготовка к демонтажу и монтажу процесс не сложный, но очень ответственный, так как есть риск испортить свой ремонт и соседский. Для начала нужно убедится, что в системе отопления нет воды. Это выясняем в ЖЭК вашего дома, если есть отключить и слить стояки , где будет происходить замена радиаторов. Нюансы, в холодное время года при температуре ниже -10 стояки отключать ни кто не будет. И если в доме более 15-ти этажей, запрещено вырезать части металлического стояка и заменять их на полипропилен, иначе во время отопительного сезона железный стояк от нагрева расшириться и повредит вашу конструкцию.

Замена радиаторов отопления в квартире

ст. 25 ЖК РФ,РФ № 37от 04.08.1998 года,Радиаторы центрального отопления

Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

• замену первоначальных радиаторов на радиаторы аналогичные;
• замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
• перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

• высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
• химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
• высокий КПД;
• современный вид вполне презентабелен.

Чугунные радиаторыустойчивость к коррозии

Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

• дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
• вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Установка

Вопрос о том, как установить радиатор отопления – наиболее важный после отказа от централизованной системы или демонтажа старого радиатора.

1. Радиатор должен устанавливаться на подготовленную поверхность: покрашенную или отштукатуренную.
2. Карандашом намечается уровень крепления нового радиатора. Оптимальными расстояниями считаются следующие: от подоконника – до 10 см, от стены – до 5 см, от пола – до 12 см.
3. После этого радиатор можно крепить. Необходимо помнить, что при монтаже радиатор должен оставаться в фабричной упаковке. На упаковке делаются разрезы там, где это необходимо.
4. На вход и выход устанавливаются муфты, для спуска воздуха необходимо наличие крана Маевского. Далее можно монтировать кран и клапан. Нелишним будет использование герметика.
5. После монтажа радиатора отопления необходимо провести опрессовку.

Напомним, что все работы по сборке и установке радиаторов должны выполняться мастерами, имеющими профессиональные инструменты и опыт в данной области. Только благодаря этому, Вы сможете избежать затрат на дорогостоящий ремонт в дальнейшем.

Расчет

Итак, с выбором мы определились. Как рассчитать биметаллические радиаторы отопления по параметрам вашей квартиры?

При стандартной (2,5 – 2,7 метра) высоте потолков можно использовать простейшую схему расчета:

• На 1 квадратный метр помещения берется 100 ватт тепла;
• В зависимости от климатической зоны используется коэффициент от 0,7 (Крым) до 2,0 (Якутия);

Низкие зимние температуры увеличивают потребность в тепле.

Теплоотдача секции в среднем оценивается в 180 ватт.

Крепление

Как повесить биметаллический радиатор на стену?

• Штатно для крепления используются штыревые кронштейны, которые вкручиваются в пластиковые дюбели;
• Вместо них можно использовать отрезки гладкой стальной арматуры диаметром 10-12 мм, вбитые в предварительно просверленные отверстия чуть меньшего диаметра.

Обвязка

Какие комплектующие для биметаллических радиаторов понадобятся при их установке своими руками?

1. Комплект радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется количеством секций прибора: если их меньше 10, достаточно подводки условным диаметром ДУ15, если больше – лучше взять пробки с внутренней резьбой ДУ20;
2. Дроссель или термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель позволит регулировать теплоотдачу прибора вручную, термоголовка – автоматически, в зависимости от температуры воздуха в комнате;
3. В верхней по стояку квартире радиатор придется укомплектовать краном Маевского для стравливания воздуха.

Комплект для подключения радиатора.

Какие трубы использовать для подключения? Желательно – гофрированные нержавеющие.

Предлагаем ознакомиться Обзор радиаторов отопления Purmo и их технические характеристики

С чем связана эта инструкция?

Они обладают высокой прочностью на разрыв;

• Они гнутся с минимальным радиусом и не требуют точной подгонки размеров;
• Они монтируются компрессионными фитингами с использованием пары разводных ключей.

Радиатор на фото подключен гофрированной нержавеющей трубой.

Советы по сборке

Радиаторные пробки герметизируются паронитовыми или силиконовыми прокладками – теми же, которые используются, чтобы нарастить биметаллический радиатор дополнительными секциями.

Прочие соединения подматываются нитью-герметиком Тангит Унилок или льном с краской.

Диагональное подключение позволит прогреть максимальное количество секций.

Обвязка

Что из запорно-регулирующей арматуры монтируется на подводках перед проходными пробками?

Вот несколько типичных вариантов.

Пара шаровых кранов. Они позволяют полностью отключить прибор в случае ремонта или замены без сброса всего контура.

Пара вентилей полностью отсекает прибор от подводок.

• Дроссель и шаровый кран. Дроссель обеспечивает возможность ручной регулировки теплоотдачи.
• Пара дросселей дает возможность выполнить базовую балансировку системы (ограничение проходимости ближних к котлу отопительных приборов) и регулировать теплоотдачу прибора в дальнейшем.
• Наконец, дуэт дросселя с термоголовкой позволяет сделать регулировку теплоотдачи полностью автоматической: в помещении с приемлемой точностью будет поддерживаться заданная температура.

Мойка

При желании получить современный дизайн кухни , мойка под окном – это отличное решение, которое имеет множество преимуществ. Чаще всего окно не задействовано в оптимизации пространства. Разместив под ним мойку, вы освободите немного места под другие задачи. Также можно немного сэкономить на электричестве, получив больше естественного света из окна.

Матовое стекло – отличный аналог шторам

Сделав выбор в пользу размещения рабочей зоны вдоль окна, необходимо уделить особое внимание шторам. Как правило, соблюдать идеальную чистоту там, где готовят, очень сложно

Поэтому текстиль должен быть практичным и не мешать процессу приготовления

Для этого прекрасно подходят короткие шторы или жалюзи

Поэтому текстиль должен быть практичным и не мешать процессу приготовления. Для этого прекрасно подходят короткие шторы или жалюзи.

Современный солнечный стиль

Красочные элементы на светлой кухне делают ее более интересной

Недостатком расположения мойки под окном является наличие дополнительных расходов. Основные затраты – это перенос коммуникаций. Например, самым актуальным вопросом станет перенос батареи . Что можно сделать, чтобы успешно реализовать такой проект?

Виды кранов для батарей

Для установки на батарее предназначаются :

• запорная арматура для радиаторов (шаровые краны полуоборотные);
• воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
• балансировочные вентили для радиаторов;
• регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
• краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

• по материалу изготовления корпуса (латунь, силумин, полипропилен);
• по конструкции (прямой и угловой);
• по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Рекомендации по выбору комплектующих

Для начала рассмотрим, на какие критерии следует обращать внимание при выборе комплектующих для сборки отопительной системы, данные рекомендации будут касаться не только футорок, но и всех других необходимых элементов:

Соответствие по размеру
Если вы не знаете параметров оборудования, то приобрести комплектующие вряд ли получится, в крайнем случае, если вы решили впервые провести работы своими руками – захватите документацию на радиаторы и другое оборудование, входящее в систему, чтобы продавец мог разобраться в том, что нужно вам
Наличие плана отопительной системы
Это гораздо важнее, чем вам кажется, поэтому эскиз необходимо обязательно сделать, идеальная аккуратность от вас не требуется. Главное – четкое определение расположения всех узлов в системе и особенности их расположения относительно друг друга. Это очень сильно поможет при определении точного количества тех или иных комплектующих, вы не упустите важных нюансов
Соответствие резьбы
Еще один важный фактор, так как тип соединения и его шаг может отличаться. Причем отличия могут быть как в системе измерений (дюймовая или метрическая), так и в шаге резьбы

Конечно, большинство производителей стараются выпускать продукцию по определенным стандартам, но тем не менее некоторые особенности все же встречаются, и важно заранее знать о них (поможет опять же инструкция, прилагаемая к оборудованию)
Качество изделий
Определить насколько добротно исполнено то или иное изделие можно и на глаз – резьба внутри и снаружи должна быть ровной без изъянов и повреждений, другие поверхности должны быть ровными и качественно обработанными. Если речь идет о комплектующих для алюминиевых и биметаллических радиаторов, то изделия чаще всего окрашены в белый цвет, так как большинство радиаторов имеют именно такую расцветку
Материал изготовления
Футорка для чугунного радиатора должна быть изготовлена из того же материала, что и основной элемент, что же касается биметаллических и алюминиевых радиаторов, то для них оптимальным решением являются изделия из оцинкованной стали, они довольно надежны и долговечны, при этом их цена демократична
Проверка элементов
Лучше всего проверить, насколько хорошо элемент накручивается на резьбу, если вы приобретаете много единиц, то проверьте хотя бы несколько из них на выбор

Детали должны накручиваться достаточно легко без-каких-либо усилий с вашей стороны. Если же ощущается сопротивление, то резьба на одном из элементов повреждена

При проведении работ вам могут понадобиться самые различные узлы и комплектующие
