Виды кранов на радиаторы отопления

Краны для отопительных радиаторов различаются по своему назначению.

Запорные шаровые

Отсечные устройства устанавливаются между трубами и радиатором для его технического обслуживания без отключения стояка.

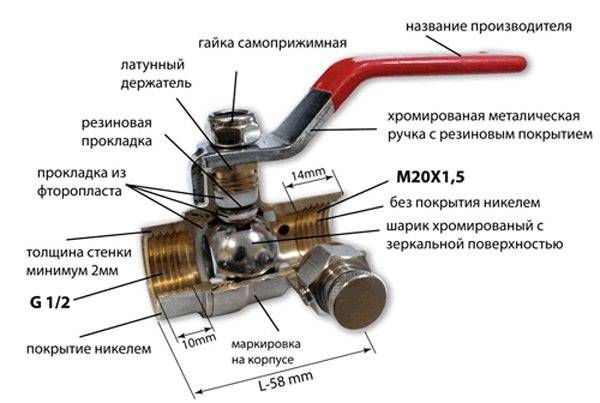

Фото 1. Шаровой запорный вентиль для отопительных систем. Внутри прибора расположен металлический шар.

Запорный кран состоит из металлического корпуса, рукоятки и двух резьбовых патрубков.

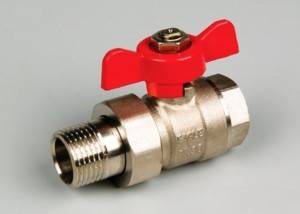

Для удобства обслуживания радиатора применяют кран с американкой, съёмная часть которой подсоединяется к батарее или ручному вентилю.

Внутри корпуса располагается металлический шар со сквозным отверстием. Запирающий элемент связан с рукояткой через шток. Жёсткая посадка деталей обеспечивается тефлоновыми уплотнителями.

Принцип работы

В закрытом положении проход теплоносителя закрыт сплошной поверхностью шара. При открытии крана шар поворачивается, в результате чего теплоноситель беспрепятственно течёт через отверстие.

Особенности:

  • Шаровой кран имеет только два рабочих положения рукоятки — «Открыто» и «Закрыто». Он не предназначен для регулирования температуры батареи.
  • Патрубок подсоединяется к трубе только с помощью льна и уплотнительной пасты. Использование ФУМ-ленты может привести к разгерметизации соединения при откручивании гайки американки.

Конусные

Конусный прибор предназначен для ручного регулирования температуры батареи посредством изменения расхода теплоносителя.

Устройство состоит из металлического корпуса с рукояткой. Внутри крана расположен шток с конусным золотником для перекрытия проходного отверстия в седле.

Принцип работы

При повороте рукоятки усилие передаётся на механизм устройства, который преобразует вращательное движение ручки в перемещение золотника относительно седла. Соответственно изменяются размеры отверстия для течения теплоносителя и его расход.

При выборе конусных регуляторов нужно учитывать их технические характеристики:

  • Пропускную способность (Kv). Для однотрубных систем выбирают устройства со значением Kv > 1,25 м³/ч.
  • Зависимость теплоотдачи батареи от хода золотника. У качественных вентилей эта характеристика имеет линейный характер (для удобства регулирования).
  • Скорость теплоносителя, при превышении которой устройство начинает шуметь. Она рассчитывается на этапе проектирования в зависимости от мощности радиатора, температуры подачи и обратки.

Особенности:

  • Ручные конусные вентили уменьшают нагрев отопительного прибора. При температуре теплоносителя меньше 60 °С их устанавливать нецелесообразно.
  • В многоквартирных домах ручные регуляторы нуждаются в периодической чистке (проходное отверстие устройства забивается отложениями).

Внимание! В однотрубной системе радиатор с ручным вентилем должен быть оборудован байпасом

Кран Маевского

Устройство предназначено для отвода скопившегося воздуха и газов из радиатора.

Кран Маевского — это металлическая резьбовая заглушка с отверстием для выпуска воздуха, которое закрыто конусным винтом.

Принцип работы

Головку винта медленно поворачивают отвёрткой до начала выхода воздушной пробки (при этом раздаётся шипение). После того как из отверстия появится устойчивая струя теплоносителя, кран возвращают в исходное положение.

Фото 2. Кран Маевского, установленный на батарее. Позволяет спустить лишний воздух из системы.

Особенности:

  • На алюминиевых батареях нужно периодически (не реже раза в месяц) стравливать образующиеся газы.
  • Чугунные батареи лучше оборудовать не воздухоотводчиком, а ручным вентилем с носиком.

Терморегулирующие устройства

Вентили с терморегуляторами используются для автоматического управления температурой батареи в зависимости от окружающего воздуха.

Вместо регулировочной рукоятки, устройство имеет цилиндрический термоэлемент, заполненный термочувствительным рабочим материалом — жидкостью или газом. На корпусе крана нанесена шкала с отметками уровня температуры для предварительной настройки прибора.

Принцип работы

В зависимости от температуры окружающего воздуха рабочий материал термоэлемента изменяет свой объем. Соответственно, изменяется давление на шток золотника, который перемещается относительно седла вентиля, открывая или закрывая проход для теплоносителя.

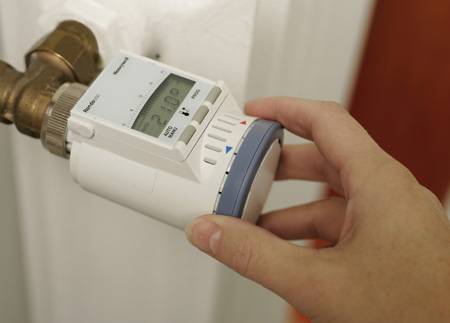

Фото 3. Терморегулирующий прибор для отопительных радиаторов. На устройство нанесена шкала с уровнем температуры.

Особенности:

  • Термоголовка должна быть направлена горизонтально от радиатора в сторону помещения. При вертикальной установке на неё воздействуют потоки тёплого воздуха от радиатора.
  • Батареи с терморегулятором должны быть оборудованы байпасом.

Выбор вентилей для радиаторов

Подбор вентилей должен производиться с учетом следующих параметров:

  • вида запорного устройства;
  • технических характеристик крана;
  • индивидуальных особенностей отопительной системы.

Виды вентилей

Для установки в системе отопления используются три основных вида вентилей:

Шаровые краны устанавливаются для автономного перекрытия теплоснабжения и в силу своих характеристик не могут использоваться для ограничения поступления воды в систему.

Запорные шаровые краны по способу установки подразделяются на следующие виды:

резьбовые (краны с двух сторон оборудованы резьбой для соединения с трубами). Преимущественно выпускаются небольшого диаметра и предназначаются для установки в индивидуальной системе отопления жилого помещения;

Запорный вентиль, устанавливаемый на резьбу

фланцевые (устройство крепится с помощью фланцев). Используются в большинстве случаев на внешних магистралях отопительных систем;

Кран для отопительной системы, закрепляющийся фланцами

приварные (устанавливаются при помощи сварочного аппарата). В силу сложности монтажа в индивидуальных системах практически не используются.

Кран, устанавливаемый при помощи сварки

Конусный вентиль, в отличие от шарового, позволяет регулировать температуру поступающей жидкости. Регулирующий вентиль может быть двух видов:

прямой. Устройство устанавливается на ровный участок системы отопления;

Кран для установки на ровном участке

угловой. Устройство устанавливается на место изгиба подающего трубопровода.

Кран для установки на изгибе труб

Для поддерживания температуры жидкости в отопительной системе устанавливается термостатический вентиль, который может иметь:

  • ручное управление. На температурной шкале, встроенной в вентиль, выставляется определенный показатель;
  • полуавтоматическое управление. Настройка температуры производится на кнопочном дисплее;
  • автоматическое управление. Вентиль без вмешательства человека поддерживает заданную температуру.

Устройство вентиля с возможностью настройки температуры

Какой вентиль радиатора отопления выбрать? Опираться необходимо на возможности устройства:

  • полное (запорный вентиль) или частичное (конусный или термостатический вентиль) ограничение поступающей жидкости;
  • установка температурного режима.

Стандартные требования к вентилям

Любой радиаторный вентиль должен отвечать следующим требованиям, являющимся стандартными для городских отопительных систем:

  • вентили на батареи отопления должны выдерживать температуру внутренней жидкости не менее 200ºС;
  • рабочее давление крана, устанавливаемого на радиатор, должно находиться в диапазоне 16 – 40 атм.;
  • вентиль должен быть изготовлен из материалов, устойчивых к коррозии и механическому воздействию. Качественные краны изготавливаются из стали, бронзы или латуни.

Учет индивидуальных особенностей

При выборе вентилей также необходимо учитывать индивидуальные особенности системы отопления квартиры, к которым относятся:

диаметр подводящих к радиаторам труб. Диаметр вентиля должен полностью соответствовать диаметру труб;
положение вентилей на батарее. Наличие свободного пространства для установки прямого или углового вентилей;
способ установки вентилей

Если на трубах имеется резьба, то важно учитывать ее размеры. Если резьба отсутствует, то при выборе вентиля необходимо определить метод установки устройства.

Шаровой кран

Это наиболее известный вид запорной арматуры. Внутри него есть гладкий шар, имеющий сквозное отверстие и способный поворачиваться на 90°С, таким образом, регулируя поток воды в трубе, перекрывать или открывать ее. Конструкция механизма обеспечивает ему минимальное сопротивление потоку в открытом состоянии. Он предназначен для работы в положении «полностью открыто» или «полностью закрыто», для быстрого перекрытия воды или, в некоторых случаях, ее слива. Промежуточные положения возможны, но запрещены.

Материалом для этих механизмов будут никелированная латунь и нержавеющая сталь, для металлопластиковых систем используются также и полимерные материалы. На рынке есть дорогие и качественные краны марок Danfoss, Giacomini, Bugatti. Для ограниченных финансовых возможностей предлагаются китайские и турецкие Valtec, Fado. Хорошее качество при низкой цене предлагает китайская AGUA-WORID.

Самый распространенный вид кранов — вентиль. Позволяет регулировать напор. Канал для потока внутри него перпендикулярный потоку жидкости в трубах подводки. Монтаж должен осуществляться с тщательным учетом маркировки, чтобы вода шла только в одном направлении.

Для отопительных систем есть вентили с коническим клапаном. Они наиболее эффективны для таких условий. Полностью открытый, он пропускает максимальное количество жидкости, что делает тепловую отдачу батареи эффективнее. Механизм позволяет уменьшать поток теплоносителя и снижать теплоотдачу, если помещение чересчур прогрето и, таким образом, контролировать температуру.

Есть такие их виды:

  • регулировочные (прямые и угловые). Имеют ручное управление. Применяются в автономном отоплении. Ними нельзя точно отрегулировать теплоотдачу в связи с отсутствием шкалы и датчика определения температуры;
  • оснащенные термоголовкой. Их конструкция позволяет блокировать или ограничивать повышение температуры посредством ручного или автоматического управления. Устанавливают на двух- и однотрубные системы. Регулировка осуществляется просто – необходимая температура устанавливается вручную с помощью ограничительного кольца;
  • с терморегулятором. Устанавливается перед батареей. Поступление теплоносителя контролируется краном, смонтированным перед терморегулятором.

Вентильных кранов из пластика нет, они производятся из латуни, стали или комбинации этих материалов.

Регулировочные вентили отопления

Однако помимо вышеописанных типов запорной арматуры устанавливаются вентили для регулировки отопления. В качестве основного механизма перекрытия воды применяется игольчатая запорная конструкция или с регулировочной пластиной. В зависимости от выполняемых функций они разделяются на два типа:

  • Автоматическая регулировка объема воды – чаще всего для этого используют конструкцию игольчатого вентиля для отопления;
  • Смешивание 2-х потоков (с горячей и холодной водой) для создания нужного температурного режима. В автономном отоплении такие клапана монтируются на коллектор водяного теплого пола.

Вентили с термоголовкой

Самая простая конструкция терморегулирующего вентиля отопления включает в себя игольчатый шток, который соединен с термостатическим элементом управления. В зависимости от температуры среды он имеет свойство расширяться или сжиматься. Так регулируется объем поступления теплоносителя в радиатор.

Это устройство монтируется непосредственно на входной патрубок радиатора. При выборе нужно учитывать, что балансировочные вентили для отопительной системы могут быть двух видов – с ручной установкой граничной температуры теплоносителя и с возможностью подключения к внешним датчикам. Последние называются сервоприводами и предназначены для монтажа на игольчатые вентили для радиаторов отопления или узлов смешивания.

В отличие от вентиля, предназначенного для отопления, сервопривод соединяется с внешним температурным датчиком или электронным блоком управления. При изменении каких-либо параметров нагрева воздуха в комнате или температуры на улице происходит смещение штока крана. Таким образом регулируется приток теплоносителя в конкретном участке системы.

Наружный термометр, подключенный к терморегулирующему вентилю, нужно монтировать в месте, на которое не падает прямой солнечный свет.

Можно ли использовать это устройство в комплекте с вентилем для радиаторов в отоплении? Чаще всего их монтируют на 2-х или 3-х ходовые клапан для смешивания горячей и холодной воды. Установка в батареях отопления нецелесообразна, так как регулировочный вентиль на радиатор будет выполнять те же функции, но стоимость его значительно меньше.

НаименованиеПримечаниеЦена, руб.
Шаровой вентиль Valtec ½”Нержавеющая сталь160
Игольчатый вентиль Fiv Oasi ½”С возможностью монтажа термоголовки310
Термоголовка DanfossГоризонтальный монтаж816
Сервопривод KermiУстановка через вентильный адаптер703

Независимо от выбора вентиля для системы отопления: игольчатого, регулировочного, для радиатора, нужно правильно подобрать модель с соответствующим монтажным узлом. После установки устройства пропускная способность системы и ее характеристики не должны измениться.

В видеоматериале рассказывается о нюансах монтажа термостатического вентиля на радиатор в однотрубной системе отопления:

https://youtube.com/watch?v=83LWCYqAFEk

Общие характеристики

Назначение угловых кранов заключается в ручной регулировке потока теплоносителя, поступающего в отопительные приборы. Запорным элементом в шаровом кране является шар, а для изготовления корпуса устройства может использоваться полипропилен или латунь. Полипропиленовый угловой кран для радиатора устанавливается на пластиковые трубы встык при помощи муфтовой сварки. Краны из латуни обычно используются в сочетании с более тяжелыми трубами.

Стандартные модели кранов лишены термостата, поэтому возможность повлиять на интенсивность нагрева радиатора отсутствует. Чтобы эта возможность появилась, нужно брать краны с термостатическими вентилями – их головка заменяет термостат и полностью выполняет его функции.

Существует два вида термоголовок:

  • Ручные, в которых для настройки температурного режима нужно вращать рукоятку;
  • Автоматические, в которых температурный режим меняется вместе с изменением давления воды на шток при ее нагреве.

Виды кранов для батарей

В регулировке циркуляции теплоносителя применяются различные виды кранов для батарей отопления, запорных вентилей и клапанов.

Балансировочный вентиль

Это механическое устройство предназначено для регулировки температурного режима работы системы отопления. С помощью балансировочного вентиля появляется возможность изменять диаметр проходного канала, ориентируясь на показания давления горячей воды в трубопроводах до и после врезки регулировочного прибора.

В системе отопления балансировочный вентиль устанавливают на трубу с обратным движением теплоносителя.

Вентили с термоголовками

Радиаторный термостатический кран устанавливается с целью управления температурным режимом в помещениях. Ручная или автоматическая настройка прибора позволяет поддерживать заданную температуру путем изменения проходного сечения вентиля.

Под действием термоголовки в корпусе происходит смещение штока, и тем самым блокируется поток горячей воды до установления заданной температуры. В случае отсутствия в клапане встроенной блокировочной функции теплоносителя, необходимо установить дополнительную запорную арматуру.

Шаровые регуляторы

Для регулировки теплоносителя и снятия радиаторов без спуска воды из всей системы центрального отопления, практикуется установка двух шаровых кранов: один монтируется на подачу, второй – на трубу обратного движения теплоносителя.

Шаровые регуляторы классифицируются по следующим признакам:

  • По виду материалов для изготовления корпуса (латунные, полипропиленовые и стальные изделия).
  • По конструкционному устройству: прямые и угловые.
  • По виду пропускной способности: с полным проходом потока теплоносителя и стандартные, с 70 – 80 % проходимостью горячей воды.

Если решать, какие краны лучше ставить на радиаторы отопления в квартире или частном доме, опытные сантехники советуют отдать предпочтение полнопроходным шаровым устройствам. Они не будут уменьшать проходимость отопительной линии и не снижать теплоотдачу греющих батарей.

Конусные

Радиаторные краны конусного типа предназначены для ручной регулировки объема теплоносителя, поступающего в отопительную батарею. Характерной особенностью этого устройства является плавное изменение пропускного отверстия для прохода горячей воды. Это объясняется особым конструкционным устройством регулирующего затвора формой напоминающий усеченный конус. Если посмотреть на разрез действующей модели конусного типа, можно увидеть, что при вращении маховика рукоятки в корпусе по резьбе начинает плавно перемещаться конусный золотник, изменяя сечение прохода.

Когда конус полностью доходит до нижнего положения, просвет сечения трубы полностью перекрывается. Для герметичности перекрытия на кольцевых канавках штока предусмотрены специальные эластичные прокладки.

Воздушные конструкции

При заполнении труб водой происходит частичное попадание воздуха в систему, что приводит к образованию воздушных пробок, мешающих нормальной циркуляции теплоносителя. Чтобы удалить лишний воздух из радиаторов, используют специальные сбросные клапаны, которые называют «кран Маевского».

Для спуска воздуха в конструкции полимерного корпуса предусмотрена специальная шайба со сквозной конусной резьбовой нарезкой. Конус аккуратно выкручивается отверткой или специальным ключом и через сквозное отверстие воздух стравливается.

 Угловой

В системе отопления регулировочным угловым краном можно полностью или частично остановить подачу горячей воды. Прибор устанавливают под прямым углом в местах соединения радиаторных патрубков и подающих трубопроводов.

Принцип работы угловых устройств такой же, как у шаровых кранов: затвор в корпусе передвигает и закрывает проход теплоносителю.

Угловые устанавливают на батареях централизованного и автономного отопления.

Краны промывочные

Чтобы промыть отопительные трубопроводы во время профилактического ремонта, необходимо слить воду из радиаторных батарей. Для этого в нижнюю часть радиатора устанавливают специальные промывочные краны, через которые будет уходить теплоноситель. Устройство состоит из металлического корпуса с длинным штоком и резиновой уплотняющей прокладки.

Промывочный кран открывается пассатижами или специальным ключом.

Виды кранов для батарей

Для установки на батарее предназначаются :

  • запорная арматура для радиаторов (шаровые краны полуоборотные);
  • воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
  • балансировочные вентили для радиаторов;
  • регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
  • краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Важно! Рекомендуется устанавливать клапан с углублением под отвертку, так как ключ может затеряться. Ни в коем случае нельзя вывинчивать запорный конус полностью – давление в системе не даст установить его обратно

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются :

  • по материалу изготовления корпуса (латунь, силумин, полипропилен);
  • по конструкции (прямой и угловой);
  • по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Регулировочные вентили

Принцип действия

Регулировочный кран на радиатор отопления – это устройство, которое позволяет автоматически управлять движением теплоносителя.

Конструкция таких изделий достаточно сложна, но и работают они куда эффективнее вентилей для ручной регулировки:

За восприятие наружной температуры отвечает сильфон – емкость, заполненная жидкостью или газом. При повышении температуры сильфон расширяется, оказывая воздействие на регулировочный узел.

Обратите внимание! Цена жидкостных и газонаполненных устройств примерно одинакова, а вот особенности работы отличаются. Так, газовые модели быстрее реагируют на изменение температуры, а жидкостные – точнее передают воздействие на поток теплоносителя

  • Расширенный сильфон давит на шток клапана, тот опускается и постепенно перекрывает седловину крана, по которой горячая вода поступает в батарею.
  • При охлаждении наблюдается обратная ситуация: шток поднимается, и просвет седловины расширяется.

Степень изначального сжатия сильфона мы задаем самостоятельно, либо устанавливая нужное нам значение температуры на цифровом дисплее, либо вращая рукоятку механической настройки. Также возможно соединение термоклапана с внешними датчиками — в этом случае движением штока управляет не сильфон, а сервопривод под действием электрической или гидравлической системы.

Установка терморегуляционного крана

В среде специалистов вопрос о том, нужно ли ставить краны на радиаторы отопления, практически не обсуждается. Даже монтаж простого шарового вентиля обеспечивает ряд преимуществ, а наличие качественного терморегулятора — и подавно. Однако инструкция советует при установке подобных устройств соблюдать ряд правил:

Пример правильной установки изделия

  • Во-первых, нужно выбрать подходящую модификацию вентиля. Для систем с одной трубой используем изделия типа RTD-G, для двухтрубных — RTD-N.
  • Во-вторых, перед тем как ставить краны на радиаторы отопления, проверяем направление движения теплоносителя (указывается на корпусе стрелочкой). Если перепутаем, то устройство будет работать как угодно, только не так, как нам нужно.
  • В-третьих, располагаем терморегуляционную головку перпендикулярно плоскости батареи. чтобы тепловой поток не влиял на ее работу.

Как регулировать радиаторы отопления кранами – тоже вопрос достаточно простой:

  • Установив вентиль на радиатор, проверяем герметичность и подаем теплоноситель в систему .
  • С помощью рукоятки или циферблата выставляем среднюю температуру .
  • Примерно через час корректируем настройку клапана по своим ощущениям и сверяясь с градусником в комнате.
  • Если необходимо, повторяем корректировку еще раз. однако обычно это не требуется.

Систему настраиваем путем вращения рукоятки

После этого вмешиваться в работу устройства обычно приходится не чаще раза в месяц — при резких изменениях внешней температуры.

Назначение вентилей для радиаторов отопления

Любая отопительная система, в принципе, может работать и без дополнительных кранов и вентилей. Но при первой же поломке владелец рискует остаться без отопления. Запорная арматура понадобится, в первую очередь, при возникновении различных чрезвычайных ситуаций, а именно протечки, засорения труб, возникновения воздушных пробок и планового ремонта отопительной системы.

Наличие запорной арматуры или, как ее еще называют, обвязки радиатора, значительно продлит срок эксплуатации отопительной системы и намного облегчит жизнь хозяина дома.

Краны и вентили называют запорно-регулирующей арматурой

Чтобы правильно подобрать комплект вентилей, нужно принять во внимание, какие задачи выполняют те или иные устройства

При эксплуатации радиатора вследствие конвекции в верхней части отопительной системы собирается воздушная пробка. Она препятствует нормальному течению теплоносителя: верхняя часть труб остается холодной, нижняя разогревается до немыслимых температур. Специально для выпуска ненужного воздуха в системе должны быть краны Маевского.

В случае внезапной протечки или при засорении радиатора настоятельно рекомендуется снять поврежденный сектор, не сливая при этом всю систему. Для того чтобы снять проблемный участок системы, на подводящей и отводящей трубе устанавливается запорное оборудование. Вентиля функционируют в двух рабочих положениях: открыто и закрыто. Кран, находящийся в открытом положении, не мешает потоку воды в системе, а в положении «закрыто» поток полностью блокируется. Для выполнения этой задачи более всего подходят простые шаровые краны.

Если в комнатах становится очень жарко, приходится внепланово проветривать помещение, чтобы привести температуру воздуха в приемлемые рамки. Но в таком случае тепло выходит на улицу. Чтобы сэкономить топливо для котла и не выбрасывать деньги на ветер, используют регулирующую арматуру – термостат или ручной терморегулирующий кран.

Для качественного обслуживания радиаторов в системе отопления должны быть:

  • элеваторный узел;
  • стояки и отсекающая арматура;
  • вентиля и краны различного назначения.

Этот комплект запорной арматуры существенно облегчит работу системы и увеличит срок ее эксплуатации.

Рассмотрим каждый из элементов подробнее.

Советы специалистов

  1. Если конструкция системы предполагает рядом размещение крана и уголка, то их лучше заменить на такой вид арматуры. Такое решение позволит сэкономить и упростит монтажный процесс.
  2. Модель следует подбирать в зависимости от расположения трубопровода. Есть изделия предназначенные для установки только на вертикальные стояки и на горизонтальные участки.
  3. Концевой кран на шланг для полива желательно добавить приспособлением, предназначенный для концентрации или рассеивания потока жидкости. Изделие будет более эффективно в работе.
  4. Устройства с термоголовкой нельзя закрывать мебелью или отделочными материалами и допускать воздействия прямых солнечных лучей.

Как работает угловой кран для радиатора отопления

В большинстве случаев для радиаторов используются угловые краны шарового типа. Их конструкция включает:

  • затворный механизм;

  • корпус;

  • уплотнительный шток;

  • шайбы;

  • седла;

  • регулировочную ручку;

  • гайки для крепления и регулировки.

Принцип действия углового крана шарового типа заключается в передвижении затвора, который в определенных положениях закрывает или открывает проход для теплоносителя. Простая конструкция такого устройства обеспечивает его надежную работу на протяжении длительного периода времени. Наиболее популярны латунные краны угловые для радиаторов, цены на которые вполне доступны. Стандартные модели имеют небольшие габариты, что дает возможность устанавливать их без ограничений, практически в любых отопительных системах. Информацию о размерах таких кранов вы сможете найти в следующем разделе статьи.

Преимущества и недостатки

У данного вида арматуры есть свои плюсы и минусы.

К достоинствам радиаторного запорного, а также запорно-регулирующего устройства относят:

  • отсечение движения потока в данную батарею, что позволяет демонтировать её, отремонтировать и вновь установить на место без слива содержимого из трубопровода;
  • отключение радиатора и направление потока теплоносителя в его обход по байпасу, что дает возможность снимать батарею, не останавливая работу всей отопительной системы в доме;
  • спуск воды из конкретного отопителя, стравливание из него воздуха;
  • регулировка количества тепла, поступающего к обогревателю.

Обвязка

Современные отопительные системы оснащаются следующей схемой подключения батарей:

  1. Трубу подачи и батарею разделяют регулирующим клапаном. Речь идет о ручном вентиле или клапане с термостатом.
  2. Обратная труба и радиатор разделены шаровым краном.
  3. Входную и выходную запорную трубу дополнительно оснащают байпасом (перемычкой). Благодаря ему теплоноситель в нужных ситуациях имеет возможность двигаться в обход батареи. Перемычки применяются на последовательных схемах подключения радиаторов.

Чтобы сделать работу радиаторов отопления более эффективной, их комплектуют разными видами запорной арматуры, в зависимости от технологических требований системы. Именно по этой причине на подающую и обратную трубу врезают разные типы кранов и вентилей.

Чтобы иметь возможность самостоятельно регулировать работу радиаторов отопления, в квартире устанавливаются индивидуальные счетчики и краны. Вентиль для радиатора необходимо подбирать с учетом всех особенностей отопительной системы жилого дома. Установку устройства можно провести своими силами.

Вентили в системе отопления жилого помещения

Функциональное назначение вентилей отопления

В автономных системах сложно регулировать степень нагрева воды в трубах. К тому же в комнатах дома нередко нужно установить индивидуальный уровень температуры. Простой балансировочный вентиль системы отопления решит эту задачу.

Все элементы отопительной схемы, которые предназначены для регулирования объема прохождения теплоносителя, носят общее название запорной арматуры. Она может выполнять несколько функций – ручная или автоматическая регулировка степени циркуляции воды, смешивание горячего и холодного потоков для оптимизации расхода энергоносителя. Так, вентиль для батареи отопления с термоголовкой может в автоматическом режиме ограничивать приток воды в радиатор.

Перед тем как выбрать вентиль для системы отопления нужно определиться с его основными эксплуатационными характеристиками:

  • Режим работы системы – температурный и параметры давления (оптимальный и критический);
  • Степень инертности работы устройства. Установив шаровые вентили можно оперативно перекрыть циркуляцию воды на определенном участке системы. Игольчатые же предназначены для плавной регулировки;
  • Возможность автоматической работы. Устройства с элементами автоматического управления отличаются высокой стоимостью. Но их установка гарантирует нормальную работу всей системы отопления, а также освобождает владельца дома или квартиры от постоянного контроля.

Учитывая большое разнообразие моделей и типов запорной арматуры, в большинстве случаев сложно подобрать вентиль для радиатора отопления или простой шаровой кран. Для решения этого вопроса нужно выяснить виды и конструкционные особенности каждого вентиля регулировки отопления.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
