Расчет гравитационной системы отопления частного дома – схема

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Расчет

При планировании двухтрубной системы важно провести предварительный расчет системы двухтрубной системы отопления, используя такой ориентир, как предварительная схема системы (на ней обязательно должны быть указаны все элементы) и специальные аксонометрические формулы и таблицы. Расчет отопления производится на основе плана

Расчет отопления производится на основе плана

Этот простой гидравлический расчет двухтрубной системы отопления позволяет определить оптимальный диаметр труб, необходимых для нормального функционирования системы, объем используемых радиаторов. Чаще всего используются такие типы вычислений:

  • по потере давления. Такой способ предполагает равный уровень температуры теплоносителя на всех участках системы.
  • расчеты, учитывающие значение проводимости и сопротивления. В таком случае предполагается различное значение температурных показателей.

Принцип работы системы отопления

Существует множество схем устройства отопления. Зачастую многие заказчики из-за неопытности совершают ошибки. А компании, предоставляющие данные услуги, пытаются выжать с таких заказчиков побольше денег.

Основное правило любой системы обогрева — замкнутость сети. В простом представлении схема сети отопления выглядит как некое кольцо из трубных соединений, в которых течет вода, постоянно нагреваемая от котла. Этот котел находится в постоянной работе, чтобы в любой последующий цикл течения воды по трубам она не остывала.

Система отопления состоит из:

  • соединительных труб;
  • арматуры;
  • котла для нагревания;
  • радиаторов или других приборов отопления;
  • насоса для обеспечения нужной скорости текущей по трубам воды;
  • расширительного бака.

Состав и принцип работы системы

Все системы отопления частного дома с естественной циркуляцией теплоносителя рассчитаны на небольшие протяженности трубопроводов — не больше 25-35 м в одну сторону.

Состав системы отопления частного дома с естественной циркуляцией теплоносителя включает следующие элементы:

  • котел, как правило, твердотопливный;
  • трубопроводы: в зависимости от типа системы отопления может быть один или два трубопровода — подающий и обратный;
  • отопительные радиаторы;
  • расширительный бачок.

На первом рисунке видна взаимосвязь всех перечисленных выше компонентов.

Изображение 2. Схема возникновения циркуляционного напора.

В котле сгорает топливо (дрова, брикет и так далее). По подающему трубопроводу нагретый теплоноситель доставляется до радиаторов. Здесь теплоноситель отдает часть своего тепла в окружающую среду. Посредством обратного трубопровода остывший теплоноситель отопительной системы попадает обратно в котел. Расширительный бачок нужен для непрерывной подачи теплоносителя в систему отопления.

Такой цикл повторяется постоянно. Теплоноситель двигается за счет создаваемого давления. Его создает расширительный бачок. Давление воды создается за счет атмосферного давления, так как расширительный бачок находится выше всех остальных элементов системы отопления частного дома. Именно по этой причине такие системы называются системами с естественной циркуляцией.

Системы отопления двухэтажного коттеджа работают по такому же принципу, только в них существуют еще и вертикальные трубопроводы, которые называются стояками.

Вода течет по ним за счет давления, в образовании которого принимают участие сразу три фактора:

  • давление за счет расширительного бачка;
  • давление за счет расширения теплоносителя вследствие его нагревания;
  • давление за счет действия холодного, более тяжелого теплоносителя.

Вода, сильно нагреваясь от котла, поднимается по стояку, а потом вытесняется более тяжелой холодной водой. Дальше вода растекается по горизонтальному трубопроводу. Эти движения происходят только за счет указанных выше составляющих общего давления, то есть самотеком. Таким же образом вода поступает обратно.

Стоит заметить, что все радиаторы и трубопроводы должны быть расположены под небольшим углом, чтобы создать дополнительное давление в трубах.

Схема разводящего трубопровода горячей и холодной воды.

Кроме того, наклон трубопроводов способствует удалению воздушных подушек через расширительный бачок. Это происходит по той причине, что воздух легче воды, поэтому стремится попасть в самую верхнюю точку — расширительный бак.

Расширительный бак имеет и другое предназначение — забирать нагретую воду, объем которой при нагревании увеличивается, при остывании вода возвращается обратно.

Если говорить кратко, то принцип действия движения воды такой: вода поднимается по стояку вследствие нагревания, а также под воздействием давления. Циркуляция теплоносителя обуславливается разностью между двумя плотностями — нагретой и остывшей воды.

Несмотря на наличие давления, хоть и небольшого, движение воды не имеет большой скорости. Это связано с тем, что атмосферное давление в системе отопления частного дома расходуется на преодоление сопротивления, которое возникает в результате трения воды о внутренние стенки труб. Особенно большое сопротивление теплоноситель испытывает в местах поворота трубы, в местах прохода через водопроводную арматуру и так далее.

В общем смысле скорость движения теплоносителя, то есть ее напор, зависит от многих факторов:

  • от разности двух высот — высоты центра котла и высоты центра отопительного радиатора. Чем больше эта разность, тем быстрее движется вода в системе отопления двухэтажного частного дома с естественной циркуляцией;
  • от разности плотностей холодной и горячей воды — чем выше температура, тем меньше ее плотность, а соответственно, и разность больше.

Комплектация открытой сети

Для сборки контура открытого типа понадобятся следующие элементы:

  • нагревательное оборудование;
  • трубопроводы;
  • расширительный бак атмосферного типа;
  • отопительные приборы;
  • насосное оборудование понадобится только для водяного отопления открытого типа с насосом;
  • сливной вентиль;
  • кран для заполнения сети теплоносителем.

Котел

Открытые контуры могут работать с котлами следующих видов:

  1. Нагревательное оборудование на газе целесообразно использовать в регионах, где есть газовые магистрали. Газовые котлы самые экономичные, но они устанавливаются после получения разрешения в газовой службе.
  2. Твердотопливные агрегаты работают на дровах, угле, пеллетах или брикетах. В продаже есть котлы длительного горения, которые отличаются экономичностью, эффективностью, не требуют частой загрузки топлива.
  3. Электрические нагреватели используются не так часто, потому что энергоресурсы довольно дорогие.
  4. Агрегаты комбинированного тип могут работать на двух разных видах топлива, что позволяет сделать работу оборудования энергонезависимой.

Циркуляционный насос

Если сравнивать естественную и принудительную циркуляцию, то последняя намного лучше, потому что повышает эффективность системы отопления. Несмотря на потребление электроэнергии насосом, наблюдается экономия энергоносителя, который использует котел.

Насосное оборудование подбирают по диаметру труб в месте врезки, напору жидкости и производительности

При выборе насоса обращайте внимание на его технические характеристики

Расширительный бак

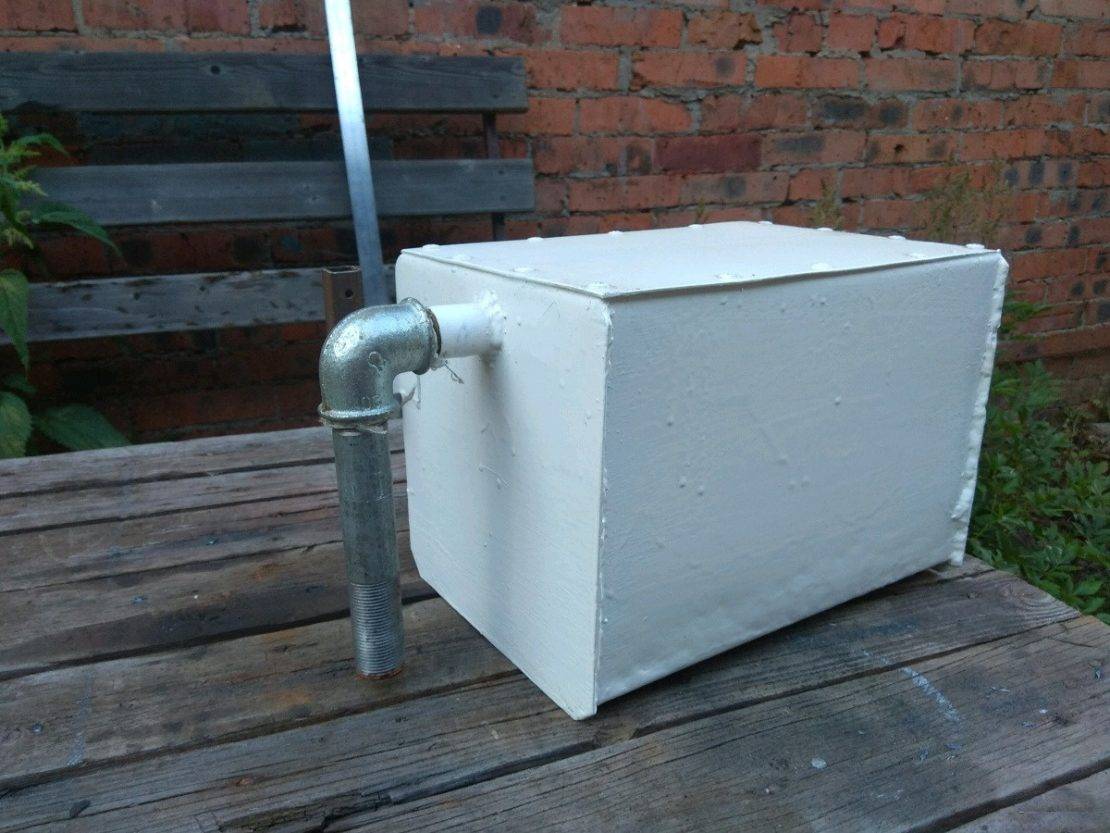

Расширительную емкость можно изготовить самостоятельно или купить. Бак из нержавеющей стали укомплектовывается открывающейся крышкой для контроля уровня теплоносителя. В верхней части емкости устанавливается патрубок для стравливания лишней жидкости.

Расширительный бак можно устанавливать в следующих точках сети:

  • на удаленном стояке;
  • в самой высокой точке системы;
  • на обратном трубопроводе;
  • вместе с насосным оборудованием, которое установлено на трубах подачи.

Радиаторы отопления

Открытое отопление может работать со следующими видами отопительных приборов:

  1. Чугунные батареи идеально подходят открытым системам, потому что обладают большой инертностью, что обеспечивает экономию энергоносителя.
  2. Стальные радиаторы с антикоррозионным покрытием легкие и недорогие, но от их использования лучше отказаться. Прибор быстро остывает, что приведет к частой работе нагревателя, перерасходу энергоносителя.
  3. При выборе алюминиевых приборов отдайте предпочтение агрегатам с антикоррозионным покрытием. Они ценятся за долговечность, хорошую теплоотдачу, малый вес и привлекательность.
  4. Самые дорогие биметаллические приборы. Они объединяют в себе достоинства стальных и алюминиевых приборов, но совершенно лишены их недостатков. Но их лучше использовать в централизованных сетях с высоким давлением.

Трубы

Для естественного тока теплоносителя понадобятся трубы большого диаметра.

Можно применять трубопроводы из следующих материалов:

  • стальные трубы почти не используются из-за сложности монтажа и большого веса;
  • трубопроводы из меди самые качественные и долговечные, но они очень дорогие;
  • металлопластиковые трубы сами по себе неплохие, но они соединяются на фитингах, которые часто дают протечки;
  • лучше выбрать элементы из сшитого полиэтилена с защитой от окисления и армированием;
  • есть еще один недорогой и практичный вариант – полипропиленовые трубопроводы с армированием с помощью стекловолокна.

Особенности монтажа однотрубной системы отопления

Котёл – основной узел любой системы отопления. Однотрубная система с естественной циркуляцией предусматривает размещение основного узла на определённой глубине, но не в подвальном помещении. То есть расположение нижнего патрубка котла должно находиться ниже любого элемента отопительной системы в доме.

  1. После того как будет установлен котёл, производится его подключение к системе отвода отработанных газов. Если делается разводка газового котла, то используют коаксиальный дымоход, который поставляется совместно с отопительным агрегатом. Поэтому его монтаж не составляет особых затруднений, тем более к нему прилагается подробная инструкция.
  2. На следующем этапе выполняют подключение центральной магистрали. В большинстве случаев используют трубы с диаметром не менее 2,5 см.
  3. Хочется уточнить, что к котлу должны подводиться только участки труб из металла. Это, в первую очередь обусловлено тем, что части труб подсоединены непосредственно к отопительному агрегату и имеют максимальную степень нагрева. Если говорить о полимерных изделиях, то немногие из них выдерживают настолько высокие температуры.
  4. После того как центральная магистраль будет подключена, приступают к разводке, то есть монтажу оставшейся части труб системы отопления, соединяющих котёл с батареями. Также на данном этапе выполняется монтаж запорной арматуры или кранов Маевского.
  5. Для достижения максимальной эффективности обогрева помещений в доме, размещение радиаторов должно выполняться под каждым окном таким образом, чтобы между батареей и подоконником оставался промежуток.
  6. Если рассматривать прокладку трубопровода, то он должен проходить прямо без провисания. Помимо этого желательно не использовать лишние обводы и повороты.
  7. Наличие каждого дополнительного изгиба может привести к частичному снижению уровня давления, что влияет на эффективность отопления, причём не в лучшую её сторону.
  8. Схема монтажа однотрубной разводки системы отопления, также должна предусматривать возможность ремонта основных узлов и элементов, таких как радиаторы, котёл и т.д. Для этого проводится слив воды для чего необходимо установить сливной вентиль и отверстие для заливки нового теплоносителя.
  9. Если система отопления снабжена расширительным бочком, то доливка теплоносителя выполняется через него. Для обустройства слива также не понадобиться ничего особенного. Нужно просто установить на крайней батарее запорную арматуру, через которую будет осуществляться полное удаление теплоносителя.

Естественно, не нужно напоминать, что сливной кран должен размещаться в нижней части отопительного радиатора или центральной магистрали, то есть ниже всех составных элементов отопления в зависимости от схемы разводки.

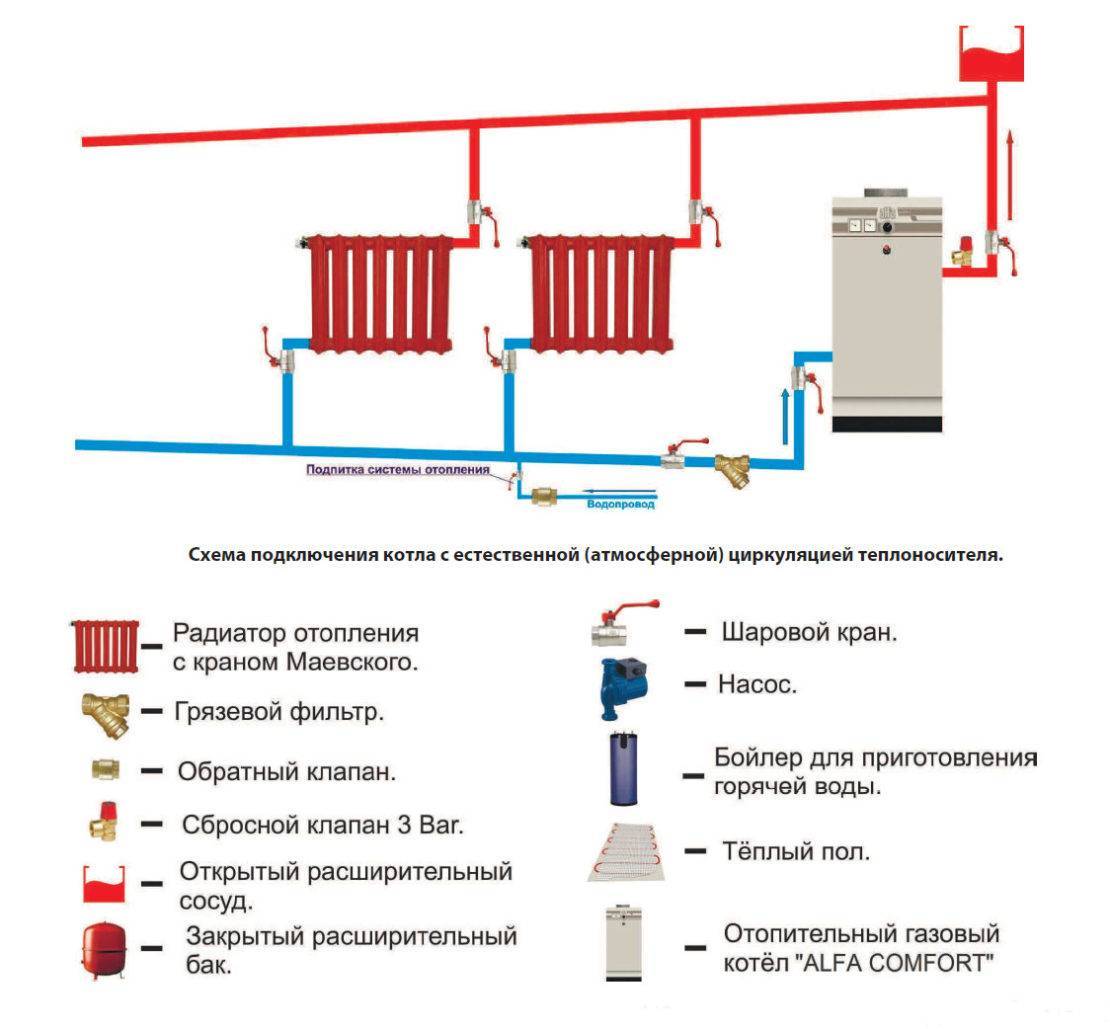

Схема отопления с естественной циркуляцией

Схемы отопления с естественной циркуляцией теплоносителя сегодня не особенно популярны в виду их «морально старческого возраста», низкого КПД, громоздкости, дороговизны материалов и монтажа, невозможностью дифференцированного регулирования температуры в отдельных радиаторах и т. д.

Но они незаменимы в тех домах, где отсутствует электричество, так как такие системы, оборудованные твердотопливным котлом, могут работать автономно (с периодическим присутствием человека, естественно).

Принцип действия системы отопления с естественной циркуляцией (ее еще называют самотечной) заключается в создании разницы температур теплоносителя на выходе из котла и его входе. Благодаря разной плотности теплоносителя при разных температурах он движется по трубам самотеком, без использования циркуляционного насоса, то есть теплая вода поднимается вверх, а на ее место «приходит» из обратной трубы уже остывшая вода. По мере последовательного прохождения через радиаторы теплоноситель понижает свою температуру, отдавая тепло в окружающую среду, а после «полного круга» и возврата в теплообменник котла он вновь нагревается, и цикл повторяется.

Объем теплоносителя в таких системах достаточно большой и зависит от диаметра труб и длины системы. В среднем, объем воды в 3 раза будет больше в системе с естественной циркуляцией, чем в системе с принудительной. И это при равной площади обогреваемых помещений.

Большое количество теплоносителя в системе повышает ее инерционность. В этом есть и положительный момент, если котел «потухнет», тепло в системе будет сохраняться еще некоторое время. А в случае использования в системе отопления антифриза, Вы просто заплатите за дополнительные десятки литров этого вещества.

Последовательное прохождение теплоносителя через радиаторы отопления приводит к его охлаждению. Таким образом, те радиаторы, которые находятся в начале системы (от центрального стояка) будут нагреваться сильнее, чем те, которые находятся в конце отопительной магистрали (перед котлом). Регулировать степень нагрева радиаторов при таком их соединении практически невозможно.

Еще одной особенностью такой системы является ее «переборчивость» к материалу используемых труб. В обязательном порядке они должны быть металлическими — обычно стальными. Полимерные трубы просто не выдержат высокой температуры, которая может возникнуть в системе при перегреве теплоносителя в котле. Последствия такого «ограничения» в выборе материалов — низкий КПД всей системы в целом, дороговизна монтажа и сведение на «нет» эстетики современных отопительных приборов большим диаметром стальных труб и громоздкостью всей системы в целом.

Обязательным элементом такой системы отопления является , который в обязательном порядке должен находиться в верхней точке системы. Его объем должен составлять примерно 1/10 от объема теплоносителя в системе. Например, при объеме теплоносителя в системе 200 л, емкость бака должна составлять 15-20 л. Открытый тип бака предполагает, что система постоянно имеет контакт с атмосферным давлением. Это также является обязательным условием существования системы.

Подводим итоги.

Самотечная имеет такие преимущества:

  • возможность автономного использования;
  • достаточно высокая тепловая инерционность.

Недостатки:

  • большой объем теплоносителя (антифриза);
  • неэстетическая «громоздкость»;
  • невысокий КПД;
  • дорогостоящий (сложный для самостоятельного выполнения) монтаж;
  • достаточно высокая стоимость;
  • отсутствие возможности регулировки температуры.

Параллельный двухтрубный вариант системы отопления частного дома

В системе, схема которой изображена на рисунке, температура отдельных радиаторов уже не будет сильно зависеть от расположения, можно уже регулировать температуру отдельных радиаторов, но не всех! Также обязателен уклон горизонтальных труб (стояков) и их достаточно большой диаметр.

Переходим к следующей схеме системы отопления.

Самотечное отопление плюсы гравитационной системы отопления


Прежде чем рассматривать положительные качества самотечных систем отопления с естественной циркуляцией воды стоит отдельно рассмотреть все минусы системы. Для многих первый и главный недостаток гравитационной системы отопления является ее архаичность. Действительно, это одна из самых древних систем отопления использующих жидкий теплоноситель. Именно с этой системы были в дальнейшем выработаны одно и двухтрубные схемы разводки, именно эта система использовалась для массовой установки, когда промышленность освоила отопительные твердотопливные а немного позже и газовые котлы отопления. Но с другой стороны гравитационная система отопления является и одной из самых надежных – срок ее эксплуатации составляет в среднем 45-50 лет. То есть ровно столько, сколько времени необходимо, чтобы под действием теплоносителя металлические трубы потеряли свою герметичность.

Второй момент заключается в невысоком коэффициенте полезного действия гравитационной системы отопления. Действительно, сама схема, основанная на естественной циркуляции воды, подразумевает инертность процесса прогрева помещения, пока отопительный котел наберет необходимую мощность, а разница температур между нагретым и охлажденным теплоносителем достигнет минимума, пройдет довольно много времени. Но с другой стороны, даже после того как котел перестанет поддерживать горение процесс циркуляции продолжается, при этом, большой объем воды в системе будет остывать намного дольше чем в системе с принудительной циркуляцией.

Еще одни минус может записать в свой актив гравитационная система отопления из-за своей громоздкости. На практике, при одинаковой площади отапливаемого помещения система с принудительной циркуляцией по сравнению с самотечной, будет занимать гораздо меньше места. В гравитационной системе отопления кроме батарей будут размещаться и трубы верхней разводки, без которых создание необходимого давления жидкости невозможно.

Ну и конечно, вопрос контроля температуры в отдельных радиаторах, и возможность ее регулировки. Гравитационная система отопления в классическом виде с однотрубной схемой постройки не может обеспечить такую функцию из-за невозможности перекрытия отдельного радиатора.

Но с другой стороны, это идеальная система для установки в домах, где нет электричества или постоянно возникают проблемы с его подачей. Гравитационная система отопления способна работать и без электричества, поскольку основной силой движения теплоносителя по системе выступает не циркуляционный насос, а тепловое расширение объема теплоносителя.

Большой объем теплоносителя в системе позволяет обеспечить плавный прогрев помещения. С другой стороны, такой объем нагретого теплоносителя и остывает гораздо медленнее, чем объем системы с принудительной циркуляцией. Особенно ярко это проявляется при отключении электричества или затухании топлива в топке. Система с принудительной циркуляцией остывает в 3-4 раза быстрее, чем такая архаическая гравитационная система отопления.

Это свойство часто используется при временном пребывании в доме – просто вместо обычной воды в систему вливается антифриз, и даже после полного остывания ни трубам, ни радиаторам угроза разрыва из-за замерзания воды не грозит.

Ну и конечно, просто необходимо отметить, что такая система просто безотказна в работе. При правильной ее эксплуатации она может прослужить около 50 лет, при этом у нее всего два фактора риска. Первый – это угроза перегрева котла, но и здесь это в основном зависит от человеческого фактора, а не от системы. Второй – это замерзание теплоносителя, но и в этом случае, применение антифриза сводит риск этой аварии практически к нулю.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Рекомендации для данной системы

Для усовершенствования существующей схемы, специалисты могут предложить следующие меры по увеличению КПД:

  1. Установка насоса. Он является циркуляционным и устанавливается на байпас. Его призвание в том, чтобы уменьшить инерционность системы. Если время нагрева будет превышено, насос поможет увеличить скорость хода воды по трубам, для получения требуемой температуры;
  2. Магистральный уклон — для достижения оптимального давления в системе гравитационного отопления.
  3. Снижение изгибов по всей длине трубопровода. Это способствует снижению риска для уменьшения скорости воды по магистрали.
  4. Установка обратного капкана. Он предотвратит возможность движения воды в обратном направлении.

Подогрев пола

Чтобы сделать пол теплым, потребуется коллекторная вырезка. Каждый контур, подключается через индивидуальный регулятор температуры. Это усложнит проект системы в целом, но создаст дополнительный комфорт. В этом случае, установить подающий коллектор надо на чердаке, так как там, самая верхняя точка дома, если чердак не утеплён, обязательно сделайте это. Все эти меры предпринимаются перед монтажом всей системы.

Преимущества и недостатки гравитационной системы отопления

Подводя итог, перечислим основные плюсы, которыми обладает гравитационная система:

  1. Надежность (поскольку система сделана из высокопрочного метала и других надежных материалов, ремонтных работ придется ожидать очень долго, так как элементов, которые подвергаются быстрой порче нет);
  2. Отсутствие зависимости от энергоснабжения;
  3. Отсутствие шумов и вибраций;
  4. Простота эксплуатации.

Казалось бы, минусов и вовсе нет, но они есть, хоть и не значительные:

  1. На первый взгляд вся система довольно проста, но это не относится к финансовым вложениям на её приобретение. Сумма будет достаточно крупной;
  2. Некоторые схемы разводки, предполагают большую разницу температур между батареями;
  3. Если скорость циркуляции будет низкой, есть вероятность того, что расширительный бак и часть системы находящаяся на чердаке замерзнет, поэтому, ранее говорилось об его утеплении.
  4. При первом запуске системы, нагрев всех радиаторов находящихся по всему контуру, займет несколько часов.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
