Давление в гидробаке системы отопления

Конструктивные особенности

Чисто внешне оба бака друг от друга отличаются только цветом. На рынке они представлены горизонтального и вертикального исполнения. Что касается внутреннего наполнения, приспособления представляют собой стальной резервуар, внутрь которого вставленная мембрана.

Так как расширительный бак используется в системе с горячей водой, мембрана в нем изготовлена из полимеров, которые не изменяют своих технических характеристик при соприкосновении с горячими жидкостями. Производители используют для этого EPDM, SBR, бутилкаучук и нитрилкаучук.

В гидроаккумуляторах мембраны используются тоже. Но они отличаются по форме своего исполнения. В этих емкостях разграничительный материал представлен в виде груши. В расширительных баках это просто перегородка, разделяющая емкость на две части.

Область применения

Для автоматического водоснабжения особняков, дач, организации системы полива, для увеличения водопроводного давления.

При отсутствии водяного потока устройство управления отключает насос (защита от «сухого хода»).

Преимущества автоматической адаптивной станции АКВАРОБОТ

  1. Автоматически отключается при отсутствии воды в системе водоснабжения.
  2. Автоматически отключается при заклинивании рабочего колеса насоса.
  3. Стабильно работает при снижении напряжения электросети до В.
  4. Автоматически отключается при отсутствии давления воздуха в гидроаккумуляторе.

  5. Автоматически отключается при утечке воды из системы водоснабжения, ежели скорость потока не наиболее 2 л/мин.
  6. Адаптивно поддерживает давление в системе водоснабжения, что существенно наращивает ресурс работы насоса.
  7. Стабильно работает при критической глубине всасывания 8 метров.
  8. Автоматически отключается при неверном подключении станции к водоснабжения (для стабильной работы при пониженном напряжении электросети либо критической глубине всасывания 8 метров, скорость потока воды обязана быть наиболее 2 л/мин).

Принцип работы станции заключается в том, что при прохождении через блок управления потока воды со скоростью выше 2 л/мин, либо при падении давления ниже Pмин (1,5±0,3 bar), насос врубается и качает воду безпрерывно, создавая в системе давление, величина которого зависит от характеристик насоса.

При прекращении потока воды, либо понижении его скорости до 2 л/мин, насос автоматом выключается с тридцатисекундной задержкой.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Фирмы производители гидроаккумуляторов

Цены на продукцию

Таблица фирм производителей и ориентировочная цена

ИзображениеНазвание фирмыСтрана произво- дительОбъем (л) гидроакку- мулятораМатериалЦена (руб)
ReflexГермания25Сталь2700-3500
605000-8000
80-1008000-12000
50028000-51000
WesterРоссия241100-1200
503200-3400
80-1004200-5600
50023000-25000
ДЖИЛЕКС241300-1400
503300-3400
80-1004700-6000
50023000-25000
AquasystemИталия241500-1700
504000-6000
80-1005500-7500
50024000-27000
UnipumpКитай241200-1400
502700-3000
80-1004300-5300
5007000-8500
24Нержавеющая сталь3500-3700
80-10010000-13000
UNIPRESS244200-4400
507000-7300
80-1009500-12500
HIDROFERRAИталия244200-4400
8011500-12500

Устройство гидробака

Гидроаккумулятор для водоснабжения по своей конструкции представляет собой герметичный стальной бак, внутри которого размещена мембрана, за счёт чего внутреннее пространство делится на две независимые камеры. Вода закачивается непосредственно в мембрану, что исключает взаимодействие с металлической внутренней поверхностью бака. Материал мембраны соответствуют санитарно-гигиеническим требованиям, применимым к питьевой воде.

Вокруг мембраны находится воздух. Давление воздуха регулируется пневматическим клапаном. Вода, накапливающаяся под давлением, растягивает мембрану, которая с вою очередь сжимает воздух вокруг, а в обратном процессе сжатый воздух вытесняет воду из мембраны, обеспечивая заданное давление.

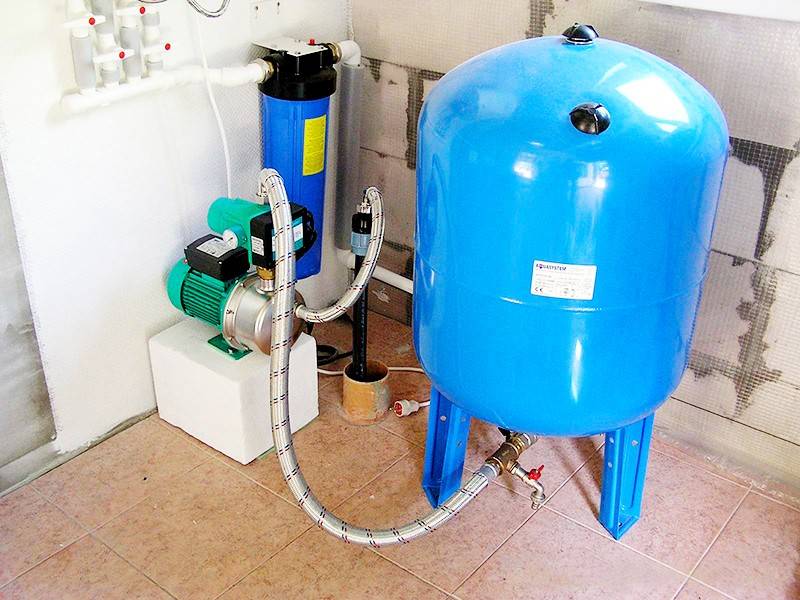

Пример использования гидроаккумулятора:

Устройство и принцип работы

Рассмотрим более подробно, как устроено данное приспособление.

Гидроаккумулятор – это герметичная емкость из металла, внутри которой находится эластичная мембрана или баллон.

Между этими составляющими и стенками обшивки, благодаря закачанному в свободное пространство сжатому воздуху, создано давление определенной силы.

Вода не имеет точек соприкосновения с поверхностью корпуса.

Потому, что она располагается в специальном отсеке, который называется камера-мембрана.

Она изготовлена из резины под названием — бутил, которая не восприимчива к негативному влиянию болезнетворных кокков.

К тому же, этот материал соответствует санитарно-гигиеническим нормам, которые предъявляются к питьевой воде.

В отсеке для воздуха имеется пневмоклапан. Его предназначение заключается в регулировании давления.

Жидкость проникает в гидроаккумулятор, сквозь специальную присоединительную насадку с резьбовым соединением.

Устройство нужно монтировать таким манером, чтобы при необходимости проведения ремонтных или профилактических работ, его можно было быстро разобрать, при этом, не сливая воду из системы.

Сечения напорного патрубка и соединительного трубопровода, должны в точности соответствовать друг другу.

Таким образом, можно будет застраховаться от непредусмотренных гидравлических потерь в трубопроводной магистрали.

В мембранах расширительных бачков, объем которых 100 литров и более, вмонтирован специальный золотник, посредством которого, стравливают выделяемый из воды воздух (про автоматический кран Маевского прочитайте в этой статье).

В гидроаккумуляторах малого литража, такой клапан не предусмотрен.

Поэтому в отопительной системе, необходимо обустроить специальное устройство в виде тройника или крана, с помощью которого при необходимости, перекрывают главную магистраль системы.

Допустимое давление в воздушном клапане устройства – 2 атмосферы.

Что нужно знать об особенностях гидроаккумулятора

Чтобы нормально и стабильно работало водоснабжение, рассчитать объем гидроаккумулятора – одна из первых задач. Решить её правильно помогают знания о том, что представляет собой этот агрегат, как он функционирует и как его настроить на оптимальный режим.

Конструкция

Это металлический бак, внутри которого находится резиновый баллон (груша), в котором аккумулируется вода. Между стенками бака и баллона закачан воздух.

Гидробак оснащается фильтром и выводами для воды и воздуха. Как правило, штуцер для подключения к водопроводу ставится в нижней части емкости, а золотник с ниппелем для накачивания или стравливания воздуха в верхней. Но возможны и другие варианты конструкции.

Принципиальной разницы между двумя этими конструкциями нет

Единственное, на что стоит обратить внимание при выборе – на возможность замены внутренней мембраны своими руками в случае её износа

В этом отношении, бак с резиновой грушей предпочтительнее. Чтобы сменить её, достаточно снять фланец, удерживающий баллон в металлическом корпусе.

Назначение

Подобные резервуары устанавливают не только в системах водоснабжения. Используются они и в автономном теплоснабжении от котла с насосом (см. Твердотопливный котел на отопление и водоснабжение в вашем доме).

Важно знать, что баки для тепловых систем окрашиваются в красный цвет, а для водяных преимущественно в синий, но могут быть и другие варианты – зеленый, хромированный

Гидроаккумуляторы для систем тепло- и водоснабжения отличаются цветом

В чем разница между ними:

  • В расширительном баке для тепломагистралей, установлена мембрана, изготовленная из технической резины, способной выдерживать высокие температуры. Конструкция обычно неразборная, поэтому при повреждении внутреннего резервуара менять приходится бак целиком.
  • Баллон в водяных гидробаках, сделан из пищевой резины, не оказывающей негативного влияния на вкус и свойства питьевой воды. Конструкция может быть как со съемной, так и с фиксированной мембраной.

Материал внутреннего резервуара

Пищевая резина, как материал для изготовления мембраны, тоже может быть разной и отличаться составом, устойчивостью к высокой или низкой температуре, долговечностью.

  • Натуральная каучуковая резина очень эластична, но обладает низкой стойкостью к диффузии воды. Она выдерживает температуру от 0 до +50 градусов.
  • Искусственная бутиловая резина менее эластична, но более долговечна. Рабочий диапазон температур от -10 до +100 градусов.
  • Искусственная этилен-пропиленовая резина самая долговечная и надежная. Если инструкция к гидроаккумулятору содержит сведения о том, что мембрана изготовлена из пищевой резины EPDM, то можете быть уверены, что прослужит она долго даже при очень интенсивной эксплуатации. Критические рабочие температуры -50 и +130 градусов.

Давление в гидроаккумуляторе 24 литра

Часто можно услышать вопрос, какое давление в гидроаккумуляторе 24 литра нужно поддерживать? А если бак большой, то, какое давление в гидроаккумуляторе 50 литров, или 100 литров? Отвечая на этот вопрос, можно утвердительно ответить, что давление в баке никак не зависит от объема бака. Именно поэтому, давление воздуха в гидроаккумуляторе на 50 литров и даже на 150 литров необходимо поддерживать на абсолютно одинаковых значениях.

Все дело в том, что гидроаккумулятор для систем водоснабжения работает совместно с насосным оборудованием. Соответственно систему водоснабжения мы настраиваем так, чтобы при открытии крана, насос включился и вода потекла. При закрытии крана, соответственно мы хотим, чтобы насос выключился. За такой комфорт отвечает маленькое, незаметное устройство – реле давления или датчик протока:

Реле давления отслеживает, простите за каламбур, давление. Так вот, при закрытии крана, насосная станция продолжает работать, нагнетая давление воды в трубах водоснабжения. Достигая определенного значения, реле, размыкает контакты и насос выключается. Значение давления, конечно может быть разным, но как минимум не превышать порога разрыва труб, трубных соединений, или же гидравлической части насоса.

Обычно, давление в системе водоснабжения загородного дома считается вполне достаточным в 2,5 атмосферы. Давления всего 2-х атмосфер вполне хватит для: душевых процедур, помыть посуду, других повседневных нужд и устойчивой работы стиральной машины. Таким образом, отвечая на вопрос, какое давление в гидроаккумуляторе необходимо поддерживать, с уверенностью можно сказать, – любое ниже порога срабатывания реле давления, иначе насос выключится быстрее, чем будет закачен гидроаккумулятор.

Одно из правил гасит, что правильное давление, выставленное в баке, должно быть ниже порога на 10%. Домовладельцы обычно немного перестраховываются и выставляют значение ниже на 12 – 15%. Стандартные настройки, выставляемые на заводе, как правило, составляют 1,5 атмосферы для любого бака. Со временем, давление в сосуде немного падает, так как есть допустимые потери через золотник. Подкачать бак можно обычным велосипедным качком, предварительно слив полностью из него воду.

Принцип работы гидроаккумулятора

На первом этапе, непосредственно перед включением гидроаккумулятора, воздушная камера занимает большую часть объема устройства. При наполнении водой грушевидная мембрана увеличивается в объеме и начинает заполнять внутреннюю часть гидробака, тем самым сжимая воздух. Наполнение длится до того момента, пока давление достигнет определенного предела, предусмотренного настройками реле. После этого реле подает команду на отключение насоса.

При включении крана на точке разбора воды происходит разгерметизация системы, сжатый воздух, оказывая давление на мембрану, способствует выходу воды из гидробака. Когда давление в системе снизится до установленного минимального значения, реле сработает и подаст команду на включение насоса. Вода снова будет поступать в накопительную емкость

Поэтому важно понимать, как правильно установить гидроаккумулятор в системе водоснабжения.

Воздух, поступающий в мембранный отсек гидроаккумулятора, постепенно накапливается, что делает работу устройства менее эффективной. По этой причине периодически требуется стравливать воздух из мембранного мешка. Современные модели оснащены специальным клапаном для стравливания воздуха. Если оборудование не имеет такой детали, то необходимо примерно через 2-3 месяца проводить профилактические мероприятия в отношении мембранного бака.

Правильно решение проблемы, как подсоединить гидроаккумулятор в системе водоснабжения частного дома, позволит без особых сложностей проводить профилактические работы, разбирать и собирать устройство при необходимости без полного слива воды из системы.

Подбор оптимальных параметров давления воздуха

При решении задачи, как подключить погружной насос к гидроаккумулятору, следует знать, для нормальной работы бытовых приборов рекомендуется поддерживать давление в пределах 1,4-2,8 атмосфер. Сохранность мембраны обеспечивается при условии превышения давления в системе водоснабжения на 0,1-0,2 атмосфер, чем давление в мембранном баке.

Реле давления работает в тандеме с гидробаком, поэтому, когда выполняется регулировка реле давления, выставляют значение 1,6 атмосфер, если давление в системе составляет 1,5 атмосфер.

Стоит отметить, что подобные расчеты можно применять при настройке оборудования, установленного в частном одноэтажном доме. Для двухэтажного коттеджа требуются большие значения.

Оптимальный вариант предполагает использования при расчетах следующей формулы:

V = (Hmax + 6) / 10.

Здесь буквой V обозначено оптимальное давление, Hmax – уровень расположения самой высокой точки водоразбора.

Выполняя расчеты, нужно учитывать технические характеристики подключенных сантехнических и бытовых приборов. Полученный результат не должен быть выше рекомендованных производителем значений. В противном случае оборудование на кухне или в ванной комнате может просто выйти из строя.

Обвязка гидроаккумулятора в частном доме должна включать следующие элементы:

  • Насосное оборудование.
  • Мембранный бак.
  • Реле давления.
  • Клапан обратного хода.
  • Манометр.

Что касается последнего элемента, то он не является обязательной частью системы. Манометр можно установить при выполнении тестовых замеров давления в системе.

Схема подключения гидроаккумулятора к скважине выглядит следующим образом:

  • С помощью одного вывода в 1 дюйм к патрубку гидроаккумулятора присоединяют штуцер.
  • К двум выводам по 0,25 дюйма подключают манометр и реле давления.
  • Еще два вывода по 1 дюйму предназначены для подключения трубы от насоса и разводки к точкам водоразбора.

Подключение гидроаккумулятора

Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.

На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.

  • При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
  • Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
  • Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.


Пятивыводной штуцер

Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.

Схема подключения гидроаккумулятора к насосу и системе водоснабжения


Схема подключения

После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.

Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.

Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.

Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.

Виды гидроаккумуляторов

Гидроаккумуляторы в зависимости от назначения различаются по трем параметрам.

  • Для холодной воды. В таком гидроаккумуляторе используется мембранная емкость, выполненная из нейтрального материала, применяемого в пищевой промышленности, для обеспечения безопасности использования воды при приготовлении пищи. Гидробак этого агрегата выкрашен в синий цвет.
  • Для горячей воды. Здесь применяется материал, устойчивый к воздействию высоких температур. Гидробак, используемый для горячей воды, выкрашен в красный цвет.
  • Для отопительной системы. Для отопительной системы используется материал, устойчивый к воздействию активных реагентов, применяемый в охлаждающих жидкостях. Гидробак красного цвета.


Виды гидроаккумуляторов

Также гидроаккумуляторы бывают разного исполнения – с вертикальным и горизонтальным расположением гидробака.

  • В частном доме удобнее использовать гидробак с вертикальным расположением, так как он занимает меньше места в подсобном помещении, позволяя компактно расположить рядом приборы разного назначения.
  • Гидроаккумуляторы с горизонтальным расположением гидробака в основном используются на насосных станциях, монтаж водяного насоса в этом случае производится сверху конструкции.

Как правильно выбрать гидробак

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Расчет параметров гидробака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Как правильно в системе водоснабжения рассчитать объем гидробака

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Классификации гидроаккумулятора

Гидроаккумулятор, как понятие, имеет множество областей применения. Его применяют во всех видах машиностроения, в тяжелой промышленности. В этой статье мы рассмотрим гидробаки, используемые только в домашнем водоснабжении. Наиболее востребованными в этой отрасли являются агрегаты пневматического типа. Они делятся на два вида:

Мембранные одноразовые. Образцы, в которых мембрана заключена в стопорное кольцо по центру бака;

Водяной аккумулятор одноразовый
Водяной аккумулятор одноразовый в разрезе

Водяные аккумуляторы с возможностью замены мембраны.

Гидроаккумулятор с функцией смены мембраны
Гидроаккумулятор со сменной мембраной в разрезе

Каждый из этих видов имеет разную форму исполнения:

  • Вертикальная;
  • Горизонтальная.

Образцы с вертикальным и горизонтальным расположением

Как подключить гидроаккумулятор для отопления правила расчета и схема

При подборе оборудования учитывается характеристики системы. Для установки в системе водопровода выбирается бак с мембраной, рассчитанной для питьевой или технической воды,  для установки в системе отопления или горячего водоснабжения мембрана должна соответствовать назначенным целям. В водопроводе с горячей водой и в отоплении температура воды достигает 80и даже 120 градусов, поэтому оборудование подбирается с учетом воздействия высоких температур. Для установки в системе отопления бак должен выдерживать давление до 4 атмосфер, при этом температурный показатель должен быть не ниже 120 градусов. Для водоснабжения максимальная температура оценивается в 80 градусов, а давление, которое должен выдерживать бак должно быть не ниже 12 атмосфер.

Подбор прибора отвечающего параметрам системы отопления можно рассчитать при помощи формулы определения объема гидроаккумулятора:

V = (VL x E) / D

Где D = (PV – PS) / (PV + 1).

PV – это показатель максимального рабочего давления в системе, а PS – это давление воздуха в мембранном баке. Для небольших частных домов и систем, установленных в квартирах, показатель PV принимается равным 2,5 бар. А что касается PS, то здесь принято учитывать постоянное давление в контуре  принимается значением 0,5 бар или равным 5 м.

Для примера можно предложить расчет объема бака для системы отопления дома в 100 кв. метров. В помещении установлен котел мощностью 20 кВт.

Сначала определяется объем теплоносителя в контуре отопления:

VL= ( 20х15)=300 литров.

Где 20 – это мощность отопительного котла, а 15л – удельный объем теплоносителя на каждый киловатт мощности отопительного прибора.

Следующий шаг – расчет эффективности гидроаккумулятора по формуле:

 D = (PV – PS) / (PV + 1).

В которой, PV = 2,5 бар и PS = 0,5 бар

В результате выполнения действий:

D = (2,5 – 0,5) / (2,5 + 1) = 0,57

Последний этап – это расчет непосредственно необходимого объема расширительного бака.

V = 300 х 0,04 / 0,57 = 21,05 л где 0,04 – коэффициент расширения воды.

Таким образом, для системы отопления с 20 кВт котлом отопления и общим объемом теплоносителя для отапливаемого помещения площадью 100 квадратных метров достаточно бака объемом 21- 25 литров

Правда, учитывая то, что производители в основном предлагают потребителям баки стандартного объема, внимание при выборе рекомендуется обратить на установки объемом немного большим, чем тот, что получился при расчете. Если выбрать бак меньшего объема, то велика вероятность того, что рабочее давление этого устройства будет меньшим, чем требуется, что может привести к созданию аварийной ситуации

При определении положения бака во время его установки берется во внимание тот факт, что сам гидроаккумулятор имеет в качестве несущей конструкции корпус. Особенно это касается приборов объемом до 50 литров

В профессиональной среде принято считать, что малые объемы баков до 30 литров настенное крепление, а вот баки большего объема лучше располагать в напольном варианте. При установке этих приборов рекомендуется дополнительно усилить крепление кронштейнами или хомутами. Для баков большого объема рекомендуется не изобретать велосипед, а устанавливать их согласно рекомендациям производителей оборудования – с использованием штатных ножек и конструкций на корпусе. Подвод труб к патрубку бака необходимо сделать по кратчайшему маршруту, с минимальным количеством изгибов и поворотов. Да и сам отвод рекомендуется сделать максимально коротким, чтобы работа устройства была эффективной.

Для чего нужен

Основным предназначением нашего устройства является поддержание оптимального давления жидкости в водопроводе. Такое оборудование защищает насосную станцию от частых запусков и преждевременного износа деталей, обычно это приводит к подгоранию контактов реле регулятора. После отключения электропитания в ёмкости остаётся определённый запас воды.

Основными функциями описываемого прибора считается:

  • Продление эксплуатации насоса. Запуск двигателя происходит после исчерпания запаса жидкости в баке. Длительность эксплуатации прибора зависит от частоты его запусков. Установка мембранного бака позволяет увеличить время между включениями, что продолжит длительность эксплуатации подкачивающего прибора;
  • Поддержание давления в системе по заданным параметрам. При отсутствии гидроаккумулятора перепады напора происходят во время одновременного включения нескольких потребителей, например, водопроводного крана и душа;
  • Устройство позволяет сохранять некоторый запас воды при отключении электроэнергии. Такое качество особенно ценно при эксплуатации автономного водопровода в частном доме.

https://youtube.com/watch?v=VeKHLKs_5rc%3F

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
