Использование бака в закрытой системе
Для систем обогрева закрытого типа предназначены соответствующие закрытые бачки. По своей конструкции они имеют вид герметично закрытой капсулы, состоящей из двух секций, разделенных при помощи резиновой мембраны. Именно поэтому профессионалы довольно часто называют такой агрегат мембранным расширительным бачком.
Для монтажа закрытого бака подходит практическое место. Единственный важный момент – бак нельзя устанавливать сразу же за циркулярным насосом, т.к. подобное размещение станет причиной чрезмерных перепадов давления в отопительной системе.
Рассматриваемые расширительные бачки функционируют по предельно простой схеме: теплоноситель нагревается, в результате чего происходит увеличение его объема, затем излишки теплоносителя заполняют пространство в установленном мембранном баке. Это позволяет предотвратить возрастание давления по системе выше допустимого уровня.
Чтобы функции и порядок использования бака были более понятны, следует рассмотреть эти моменты на примере наиболее популярного агрегата – двухконтурного котла, работающего на газу. Закрытые системы комплектуются дополнительными бачками в тех ситуациях, когда обычной емкости газового отопительного котла оказывается недостаточно для нормализации давления.
Физические свойства воды таковы, что с увеличением ее температуры она увеличивается в размере. Для компенсирования излишков, образующихся в процессе нагрева, газовые агрегаты комплектуются стационарными бачками. В том случае, если расширение воды начинает приводить к повышению уровня давления в отопительных трубах, происходит открытие специального клапана и определенное количество теплоносителя заходит в установленный вами бак. При снижении же температуры жидкость уходит из бачка и идет в батареи. То есть в отопительных радиаторах все время поддерживается одинаковое количество воды, требуемое для равномерного и качественного обогрева.

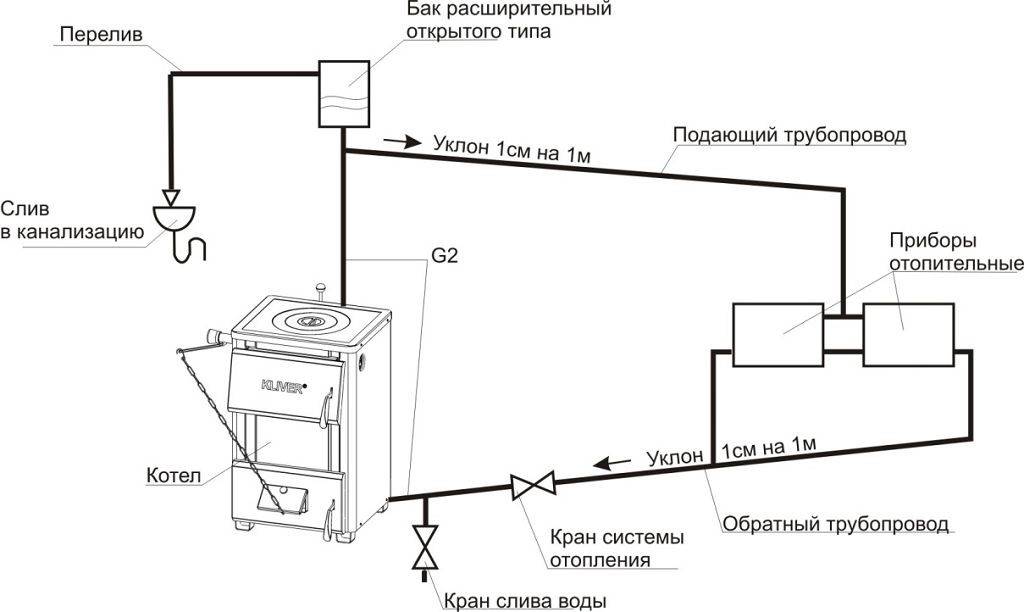

Наглядная схема подключения отопления
Стандартный объем стационарного расширительного бака, входящего в состав двухконтурного газового котла, составляет порядка 8 л. Для нормальных условий эксплуатации данной емкости более чем достаточно. Но при необходимости обеспечения обогрева помещений с большой площадью нужно устанавливать соответствующее количество батарей, что приводит к увеличению объема теплоносителя, т.е. воды. И в подобных ситуациях объема стационарного расширительного бака может оказаться слишком мало.
Расчет объема бака
При недостаточном объеме бака с большой долей вероятности случится аварийный выброс жидкости из отопительного котла, что является абсолютно недопустимым. В результате аварийного выброса уровень давления в системе может уменьшиться настолько сильно, что агрегат попросту не сможет начать работать в автоматическом режиме. И если владелец своевременно не добавит недостающую жидкость, система может разморозиться либо даже полностью выйти из строя.
Дополнительный бачок может быть установлен в любой части контура
Чтобы избежать подобных неблагоприятных последствий систему надо оснастить дополнительным расширительным бачком. При полном заполнении основного бака теплоноситель начнет переходить в дополнительно установленную емкость, что позволит не допустить аварийного выброса воды из котла. Объем теплоносителя и давление в отопительной системе будут поддерживаться на постоянном уровне.
Перед установкой бак обязательно настраивается. Вся настройка сводится к тому, что он переворачивается кверху дном и с него удаляется пластиковая заглушка. Под заглушкой находится ниппель. К этому ниппелю подключается обыкновенный насос и из емкости стравливается воздух. Далее емкость нужно накачать воздухом, пока уровень давления в ней не поднимется до в 1,1 кПа. В системе же обогрева давление должно на 0,1-0,2 кПа превышать аналогичный показатель для устанавливаемого расширительного бачка. Только после такой настройки емкость можно будет располагать в отведенном для нее месте.
Расчёт объёма
Процесс расчёта объёма расширительных баков открытого и закрытого типа несколько отличается. Резервуар для открытой отопительной системы делают из листового металла. В ёмкости присутствует отверстие для подачи теплоносителя в систему.
Подобные приборы могут иметь и другое отверстие, которое располагается в верхней части и служит для отвода лишней жидкости в канализацию. В некоторых случаях к открытому расширительному баку теплоноситель (вода) подаётся в автоматичном режиме, по мере убывания.
При проектировании отопительной системы важно рассчитать объём компенсационного бачка. Основным значением, от которого отталкиваются все расчёты, считается общий объём воды в системе, например, 100 литров
Обратите внимание! При расчёте объёма расширительного бака открытого типа берётся значение 10% по отношению к общему количеству теплоносителя в системе. В нашем случае нужен 10 литровый резервуар.
Расширительный бачок объемом 10 литров. Данная система расчёта, так называемый народный метод, может применяться и для компенсационных ёмкостей закрытого типа
Кроме этого существует более точный метод подсчёта объёма резервуара. Нам понадобятся следующие данные:
Данная система расчёта, так называемый народный метод, может применяться и для компенсационных ёмкостей закрытого типа. Кроме этого существует более точный метод подсчёта объёма резервуара. Нам понадобятся следующие данные:
- ОВ – объём увеличения теплоносителя при нагревании. Для воды это значение не превышает 5%, у антифриза в пределах 6%;
- ВК – общий объём теплоносителя в контуре отопительной системы. Количество воды можно измерить вёдрами или при помощи специального счётчика, который устанавливается на сливной трубе;
- ДС – максимальное давление в контуре и котле (такая информация предоставлена в инструкции к отопительному прибору);
- ДБ – давление в расширительном баке.
Для точного подсчёта объёма компенсационного бака закрытого типа применяется следующая формула:
Если сравнить результат объёма расширительной ёмкости подсчитанного по народному методу со значением, полученным из формулы, то второй результат будет меньшим. При небольшом превышении величины резервуара от требуемого значения необходима правильная настройка, что будет способствовать эффективной работе прибора.
Обслуживание расширительного бака
Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:
- Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
- Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
- Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
- Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.
Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.
Показания манометров при правильной работе расширительного бака
Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.
Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.
Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.
Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.
Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.
Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».
Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.
Мембранный расширительный бак «таблетка»
Мембранный расширительный бак
Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.
Схематическое устройство расширительного бака
Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.
Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.
Настройка давления
Напор воды в расширительном элементе системы отопления — это настраиваемый параметр. Настройка достаточно проста, и все действия можно проделать самостоятельно.
Для настройки необходимых параметров нужно следующее:
- Сделать расчет и определить требуемые показатели — на 0,2 атм. меньше, чем в системе.
- Установить эти показатели до монтажа бака в систему, сбросив воздух или накачав его через ниппель.
- Подключить емкость к трубопроводу и заполнить систему водой. Делать это нужно медленно, отслеживая показатели давления в трубах и баке. Закачивать теплоноситель следует до тех пор, пока показатели напора не сравняются.
- После этого необходимо подключить насосное оборудование и продолжить закачку теплоносителя. Закачивать воду нужно до того момента, пока в баке не будет достигнуто эксплуатационное давление, рассчитанное перед монтажом сети. Это обеспечит попадание в корпус резервного объема воды.
- Первое включение системы должно проводиться в режиме максимальной температуры. При этом условии объем теплоносителя возрастает на величину удельного приращения. Это обеспечивает попадание в резервуар количества воды, равного его емкости. Давление в бачке повышается до максимальных показателей.
Как работает и для чего нужен
Как мы уже говорили, компенсационная ёмкость нужна для эффективной бесперебойной работы отопительной системы. Это приспособление собирает в себе расширившуюся в результате нагревания жидкость, предотвращает аварии и протечки. Во время охлаждения теплоноситель равномерно распределяется по трубам.
При отсутствии расширительного бака рабочее давление поднимется до критической точки в 3 атмосферы, в результате чего произойдёт срабатывание аварийного клапана и сброс лишней жидкости. Кроме отопительной системы расширительный бак используется в горячем водоснабжении.
Устройство расширительного бака
После использования горячей воды из бойлера, этот прибор наполнится холодной жидкостью. Во время нагревания ей некуда будет деваться и случится авария. Компенсационная ёмкость и служит для предотвращения подобных аварий. Вместо резервуара в системе горячего водоснабжения можно использовать аварийный клапан, но частые его включения приводят к появлению течи и повреждению прибора.
Основными функциями расширительного бака считаются:
- Сбор лишнего теплоносителя;
- Заполнение труб водой при нехватке жидкости;
- Сбор накопившегося воздуха или водяного пара, который выделяется в результате работы отопительной системы;
- Балансирование рабочего давления за счёт увеличения или уменьшения объёма жидкости.
Схема работы расширительного бака
На данный момент на строительном рынке можно найти множество разных моделей компенсационных ёмкостей. Все эти приборы можно условно поделить на два вида: открытые и закрытые. Несмотря на внешнее сходство, монтаж этих приборов проводится по различным технологиям.
Обратите внимание! Расширительные баки открытого типа используются всё реже и реже, они неэффективны, нуждаются в постоянной доливке теплоносителя. Закрытые компенсационные ёмкости отличаются от аналогов компактными габаритными размерами
Такие приборы работают без участия человека.
Полезные советы
Чтобы эксплуатация аппарата не вызвала проблем, рекомендуем ознакомиться со следующими советами:
Все мембранные бачки имеют ниппель, который позволяет накачивать воздух до необходимого давления. С завода устройства поступают в продажу с давлением 1,5 кгс/см². Этот же ниппель позволяет при необходимости понизить давление.
На фото — расширительный бачок для водоснабжения
- В продаже можно встретить красные расширительные бачки, предназначенные для отопления, и синие – для водоснабжения. Отличие между ними заключается лишь в том, что в синих мембрана выполнена из пищевой резины.
- Если часто срабатывает предохранительный клапан бачка, значит его объема недостаточно. В этом случае можно установить параллельно еще одно такое же устройство.
- Если жидкость в бачке закипает, значит, теплоноситель циркулирует с низкой скоростью либо циркуляция вообще отсутствует. Соответственно, проблема кроется в циркуляционном насосе.
Вот, пожалуй, все основные моменты, которые надо знать для успешной установки и эксплуатации расширительного бака.
Расширительный бачок зачастую является необходимым элементом отопительной системы. Причем, для того чтобы он эффективно справлялся с поставленными перед ним задачами, необходимо правильно выполнить его установку, в соответствии с приведенными выше правилами.
Из видео в данной статье можно подчерпнуть некоторую дополнительную информацию по этой теме.
Технология установки бачка в системе
Схема составных частей котла для отработки.
Для установки мембранного или простого бачка потребуется знать основные этапы его установки. Сперва нужно приобрести емкость (бак) нужного объема, например, 12-литровый. С помощью насоса из него выкачивается весь воздух. После этого снова накачиваем его воздухом до 1,1 кПа
Очень важно, чтобы давление в системе было выше, нежели в бачке, примерно на 0,1-0,2 кПа. Затем выключают котел из сети, закрывают все краны для подачи воды, сливают воду с батарей
Чтобы соединить бак с трубами, понадобится аппарат для спаивания, муфты и фитинги (устройства для скрепления деталей). Фитинг состоит из 2 частей: одна прикручивается к резьбе на баке, а вторая припаивается к самой трубе. Бак рекомендуется ставить там, где давление минимально.
Для этого подойдет труба, по которой вода поступает из батареи в газовый котел. Далее разрезают трубу в месте установки бака, припаивают к этой части тройник, а уже к нему приваривают трубу и запорный кран (он нужен для ремонта без слива воды). Уголки нужны для спайки и чтобы емкость можно было к ней прикрепить. После этого подключают бачок, прикрутив вторую часть фитинга. Ставить его можно в углу помещения. Далее откручивается и промывается фильтр для очистки воды. Затем открывают краны и заполняют радиаторы до давления в 1,2-1,3 кПа. Убирают излишки воздуха, включают котел для отопления. Система отопления готова.
Монтаж мембранного устройства
Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.
Правильное положение емкости
При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.
Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.
Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.
Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.
Особенности выбора места установки
Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:
- Его нельзя ставить вплотную к стене.
- Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
- Подвешенный на стене бак не должен располагаться слишком высоко.
- Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
- Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.
Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.
При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.
Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.
Настройка прибора перед использованием
Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.
Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.
В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.
Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.
Бак как дополнительная емкость
Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.
Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.
Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.
Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.
