Делаем регистры отопления своими руками из гладких и профильных труб

Уменьшение теплоотдачи.

В целях энергосбережения, становиться актуальным уменьшение теплоотдачи труб на тех участках коммуникаций, которые не используются по назначению, например при переходе из одного здания в другое или в неотапливаемом помещении.

Для этого есть множество вариантов использования теплоизоляционных материалов. Производители представляют на выбор достаточно широкий ассортимент, начиная от дешевых стекловолоконных и заканчивая более дорогими типа пенополистирола. Можно приобрести трубы с уже встроенными в нее утеплительными элементами.

Подведя итог, делаем выводы, что использование подобных расчетов помогает существенно сэкономить и избежать многих технических препятствий при проектировании систем водо- и теплообеспечения.

Вообще-то вы отчаянный человек, если решились на такое мероприятие. Теплоотдача трубы, конечно же, поддается расчетам и существует великое множество работ по теоретическому расчету теплоотдачи различных труб.

Начнем с того, что если вы затеяли проводить в доме отопление своими руками, то вы человек упорный и целеустремленный. Соответственно, уже составлен проект отопления, выбраны трубы: либо это металлопластиковые трубы отопления либо стальные трубы отопления. Радиаторы отопления тоже уже присмотрены в магазине.

Но, прежде чем всё это приобретать, то есть на проектном этапе, необходимо произвести условно-относительный расчет. Ведь теплоотдача труб отопления, просчитанная в проекте – это залог теплых зим для вашей семьи. Здесь ошибаться нельзя.

Методы расчета теплоотдачи труб отопления

Почему делается обычно упор на расчет теплоотдачи именно труб отопления. Дело в том, что для радиаторов отопления производственного изготовления все эти расчеты сделаны, и приводятся в инструкциях по применению изделий. Исходя из них, вы спокойно можете рассчитать необходимое количество радиаторов в зависимости от параметров вашего дома: объем, температура теплоносителя и т.д.

Таблицы.

Это квинтэссенция всех необходимых параметров, собранных в одном месте. В Сети сегодня размещено великое множество таблиц и справочников для онлайн расчета теплоотдачи труб. В них вы узнаете, какова теплоотдача стальной трубы или чугунной трубы, теплоотдача полимерной трубы или медной.

Все, что необходимо при пользовании этими таблицами – знать начальные параметры вашей трубы: материал, толщина стенок, внутренний диаметр и т.д. И, соответственно, внести в поиск запрос «Таблица коэффициентов теплообмена труб».

В этот же раздел по определению теплоотдачи труб, можно отнести и использование мануальных Справочников по теплообмену материалов. Хотя, их все труднее и труднее находить, вся информация перекочевала в Интернет.

Формулы.

Теплоотдача стальной трубы считается по формуле

Qтр=1.163*Sтр*k*(Tводы – Твоздуха)*(1-кпд изоляции трубы),Вт где Sтр – площадь поверхности трубы, а к – коэффициент теплопередачи от воды к воздуху.

Теплоотдача металлопластиковой трубы рассчитывается по другой формуле.

Где — температура на внутренней поверхности трубопровода, °С; t

c -температура на наружной поверхности трубопровода, °С;Q — тепловой поток, Вт;l — длина трубы, м;t — температура теплоносителя, °С;t вз — температура воздушной среды, °С; a н — коэффициент наружной теплоотдачи, Вт/м 2 · К;d н — наружный диаметр трубы, мм; l — коэффициент теплопроводности, Вт/м К;d в внутренний диаметр трубы, мм; a вн — коэффициент внутренней теплоотдачи, Вт/м 2 · К;

Вы прекрасно понимаете, что расчет теплопроводности труб отопления – величина условно-относительная. В формулы вносятся усредненные параметры определенных показателей, которые могут, и отличаются от реально существующих.

Например, в результате проводимых экспериментов выяснено, что теплоотдача полипропиленовой трубы, расположенной горизонтально, чуть ниже, чем у стальных труб того же внутреннего диаметра, на 7-8%. Именно внутреннего, так как у полимерных труб толщина стенки немного больше.

Многие факторы влияют на итоговые цифры, полученные в таблицах и формулах, именно поэтому всегда делается сноска «примерная теплоотдача». Ведь в формулах не учитываются, например, теплопотери через ограждающие конструкции здания, выполненные из разных материалов. Для этого существуют соответствующие Таблицы поправок.

Тем не менее, воспользовавшись одним из методов определения теплоотдачи труб отопления, вы будете иметь общее представление о том, какие трубы и радиаторы отопления вам нужны для дома.

Удачи вам, строители своего теплого настоящего и будущего.

Технология сварки

Чисто технологически соединение стальных элементов производится или электро-, или газовой сваркой, где технология практически одинаковая

При сварке регистров обратите внимание, что в змеевиковых конструкциях стыки — вертикальные швы, а в секционных и вертикальные, и горизонтальные. Проще варить последние, потому что они располагаются в плоскости стола

К технологии сварки горизонтальных швов (секция + перемычка) предъявляются следующие требования:

  1. Прихватку можно проводить в одной или двух точках, выставляя перемычку по вертикали. Две точки располагаются симметрично относительно оси установки перемычки.
  2. Стык, соединённый одной точкой прихватки, варится сразу же, но начинать процесс надо с противоположной стороны прихватки.
  3. Стык, соединённый двумя точками прихватки, варится от первой точки.
  4. Вертикальные швы в регистрах — соединение основных труб с заглушками и отводами 90°. К швам этого типа следующие требования:
  5. Если толщина трубы до 3 мм, то стык обваривается одним проходом электродом 2,5 мм.
  6. Если толщина превышает 4 мм, то сварка проводится в два прохода: коренным швом, а сверху облицовочным валиком.
  7. При соединении труб диаметром более 60 мм сварка производится участками по всему периметру стыка.

Есть общие правила сварки, в которых обозначаются чисто технологические приёмы. К примеру, на начало шва обязательно наваривается его конец, образуя «замок». Если сварка производится двумя швами, то второй ведётся в противоположном направлении первого.

Есть несколько параметров сварки, на которые надо обратить внимание, проводя сварочные работы. Это диаметр электрода, который выбирается в зависимости от толщины свариваемых стальных заготовок, это сила тока, подаваемого на электрод от сварочного аппарата, полярность и напряжение сварочной дуги

Соотношение толщины металла к диаметру электрода

Толщина металла, мм1—23—54—1012—2430—60
Диаметр электрода, мм2—33—44—55—66 и более

Сила тока выбирается в зависимости от диаметра выбранного электрода. Зависимость такая: I=Kd, где К — коэффициент соотношения с диаметром электрода.

Диаметр электрода, мм>23456
Коэффициент — «К»25—3030—3535—4040—4550—60

Разновидности регистров

Проблема замены радиаторов системы отопления возникает перед многими владельцами квартир и частных домов. Хочется соблюсти дизайн помещения, сэкономить средства, обеспечить тепло и комфорт. Для достижения этих целей следует выбирать надежные, безопасные и долговечные радиаторы. Вопрос стоимости тоже нельзя отбросить в сторону.

Системы отопления, в том числе радиаторы и регистры, бывают отечественные и импортные, стационарные и переносные. Они могут быть изготовлены из разных материалов. Регистры бывают алюминиевые, чугунные, биметаллические. Все они имеют свои достоинства, но и недостатков тоже хватает у каждого.

Биметаллические радиаторы изготавливаются из 2-х разных металлов. Внутри находятся медные или стальные трубы. Снаружи они закрыты алюминиевым корпусом, поэтому и похожи на алюминиевые. Их легко перепутать. Со стороны все это смотрится единой монолитной конструкцией. Плюс — высокая теплопередача. Алюминиевые покрытия могут быть с разнообразными орнаментами. Минус — высокая цена.

  1. Алюминиевые радиаторы очень похожи внешне на биметаллические. Стоят они дешевле, но не предназначены для установки в системе центрального отопления. Их предназначение — обогрев частного дома. Причина: алюминий имеет непосредственный вредоносный для него контакт с химическими включениями в воде центрального отопления. Алюминиевые радиаторы снаружи могут украшаться литыми изящными узорами. Плюсы: цена несколько ниже биметаллических и чугунных радиаторов. Недостатки: предрасположенность к коррозии, некоторые ограничения в применении.
  2. Панельные радиаторы — сравнительно новые отопительные приборы. Очень популярны в США, в ряде европейских стран. Отличаются большой площадью теплопередачи, высокой степенью надежности.

Монтаж регистров в систему отопления

Установка регистров на магистральную трубу отопления, как правило, производится путем резьбового крепления. Это наиболее удобный способ, так как со временем прибор можно будет легко снять и заменить.

Кроме этого, возможно также фланцевое крепление регистра, которое также обеспечивает его мобильность и более «индустриальный внешний вид.

В отдельных случаях возможен заказ отопительной конструкции сразу под приварку. Это позволят избежать нежелательных протечек в системе отопления в соединительных узлах, однако значительно усложняет демонтаж теплообменника в случае необходимости.

Виды регистров

Самый распространенный вид — регистры из гладких труб, и чаще всего — стальных электросварных. Диаметры — от 32 мм до 100 мм, иногда до 150 мм. Их делают двух типов — змеевидные и регистровые. Причем регистровые могут иметь два типа соединения: нитка и колонка. Нитка — это когда перемычки, по которым из одной трубы в другую перетекает теплоноситель, установлены то справа, то слева. Получается, что теплоноситель последовательно оббегает все трубы, то есть соединение последовательное. При соединении типа «колонка» все горизонтальные участки соединены между собой с обоих концов. В этом случае движение теплоносителя параллельное.

Типы регистров из гладких труб

В случае использования в системах с естественной циркуляцией требуется соблюдать небольшой уклон в сторону движения теплоносителя порядка 0,5 см на один метр трубы. Такой маленький уклон объясняется большим диаметром (малым гидравлическим сопротивлением).

Это змеевидный регистр отопления

Делают эти изделия не только их круглых, но и из квадратных труб. Они практически ничем не отличаются, только работать с ними сложнее, да гидравлическое сопротивление чуть больше. Но к плюсам такого исполнения можно отнести более компактные размеры при том же объеме теплоносителя.

Регистры из квадратных труб

Есть еще регистры из труб с оребрением. В таком случае увеличивается площадь соприкосновения металла с воздухом, и теплоотдача повышается. Собственно, до сих пор в некоторых бюджетных новостройках строители ставят именно такие отопительные приборы: всем известная «труба с оребрением». При не самом лучшем внешнем виде они неплохо греют помещения.

Регистр с пластинами будет иметь теплоотдачу намного выше

Если любой регситр вставить ТЭН, можно получить комбинированный отопительный прибор. Он может быть отдельным, не связанным с системой, или использоваться как дополнительный источник тепла. Если радиатор будет изолированным с нагревом только от ТЭНа, необходимо в верхней точке поставить расширительный бачек (10% от общего объема теплоносителя). При нагреве от бытового котла расширительный бачок, как правило, встроен в конструкцию. Если его нет (часто бывает в твердотопливных котлах ), то и в этом случае необходима установка расширительного бачка. Если материал для регистров сталь, то бачок нужен закртыого типа.

Электроподогрев может пригодиться в самые сильные холода, когда мощности котла не хватает. Также такой вариант может выручить в межсезонье, когда загружать твердотопливный котел длительного горения и разгонять систему «на полную» нет смысла. Нужно лишь немного прогреть помещение. С котлами на твердом топливе такое невозможно. А такой вот запасной вариант поможет обогреться в межсезонье.

Добавив в регистр ТЭН и поставив расширительный бачек, получаем комбинированную систему отопления

Расчет теплоотдачи: основные моменты

В процессе монтажа отопительной системы многих интересует расчет регистров из гладких труб. Как расчитать, чтобы их не было чересчур много (будет очень жарко) или слишком мало (будет прохладно)?

Для частного дома или квартиры нет необходимости рассчитывать точную цифру, так как в данном случае неважно конкретное значение температуры. Важно, чтобы температурный режим был оптимальным.
Наиболее простой расчет: на 2 м 2 должна приходиться одна секция (чугун или алюминий), на 1,5 м 2 – одна секция (биметалл).
В случае если потолок более 3 метров, следует добавить одну секцию

При наличии балкона также добавляется одна или две секции, в зависимости от того, утеплен балкон или нет. Добавляется секция, если комната угловая.
Так как температура подачи теплоносителя регулируется коммунальной службой, для квартир допускается выполнять расчет теплоотдачи регистра независимо от климата.
В частных домах данный расчет не подходит в связи с тем, что в систему поступает слишком горячая вода. Это дает сильный перегрев, если строение располагается в теплых регионах.
Помимо этого расчет теплоотдачи регистра отопления можно выполнить при помощи онлайн-калькуляторов. Для этого потребуется ввести некоторые данные, а затем программа рассчитает требуемое количество труб.

Змеевиковые

В отличие от секционного, змеевиковый теплообменник представляет собой одну длинную трубу, изогнутую в форме буквы S. В нем используются трубы аналогичного сечения, причем участков их сужения не наблюдается.

Благодаря особой форме конструкции увеличивается теплоотдача регистров отопления данного типа и снижается гидравлическое сопротивление теплоносителя.

В большинстве случаев регистры отопления изготавливаются из труб с гладкими стенками из высокоуглеродистой стали. Однако можно встретить и приборы из нержавеющей или низколегированной стали, а также чугунные.

Благодаря использованию регистров отопления, даже если они имеют компактный размер, можно добиться высокой эффективности обогрева. В связи с этим данные приборы активно применяются в промышленных и складских помещениях больших размеров.

Секционные регистры из гладких труб

Секционные регистры пользуются очень хорошим спросом среди владельцев частных домов. Такие устройства состоят из труб, которые соединены между собой и закрыты заглушками. Энергоноситель проходит по верхней трубе, попадает в следующую, и в итоге попадает в отводящую магистраль. Для увеличения теплоотдачи переходы между секциями стараются делать как можно ближе к краю. Межтрубные заглушки могут быть эллиптическими или плоскими. Входной патрубок может изготавливаться под фланец, резьбу или сварку.

В конструкцию секционные регистров входит резьбовой штуцер, к которому присоединяется специальный отводчик для удаления воздуха из системы. Трубы для секций могут иметь разный диаметр (от 25 мм до 40 см), поэтому выбрать подходящий вариант не составит труда. Переходные патрубки обычно имеют меньший диаметр. Кроме того, одним из важнейших условий эксплуатации таких установок является давление в системе, не превышающее 1 МПа.

Дополнительные конструктивные особенности

Некоторые специалисты советуют приваривать опоры или кронштейны. Это не очень хорошо, поскольку делает конструкцию более массивной и не универсальной. Без приваренных опор и кронштейнов ее можно как подвесить на стену, так и установить на подставки, зафиксированные на полу.

В некоторых случаях хозяин, который демонтировал старые секционные батареи. используя радиаторный ключ, и изготовил устройство, мог сделать ошибку в расчете оптимальных размеров самодельного радиатора. Как результат, конструкция не способна нагреть воздух в помещении до нужной температуры. Одним из выходов является изготовление дополнительного обогревателя. Однако можно усовершенствовать уже изготовленный.

Для усиления теплоотдачи можно приварить вертикальные металлические пластины . Они также будут нагреваться и отдавать тепло. Благодаря им улучшится конвекция.

Эти пластины можно вырезать из металлического листа толщиной, равной 1,0-2,0 мм. Их особенности должны быть такими:

  1. Высота — больше высоты батареи.
  2. Ширина — 10-15 см.
  3. Наличие на одной стороне 3 вырезанных квадратиков или прямоугольников. Размеры должны соответствовать размерам профильной трубы.

Такие пластины прикладывают к батарее и приваривают. Что касается их количества, то чем больше, тем лучше, ведь тем больше становится теплоотдача.

Подбор батареи отопления по площади квартиры Насколько должны нагреваться батареи отопления Изготовление солнечной батареи Счетчики отопления на батареи

Преимущества отопительных регистров

Отопительные регистры обладают рядом преимуществ:

  • возможность использования индивидуального чертежа;
  • теплоносителем может выступать не только вода, но и нагретый пар;
  • подключение регистра отопления к системе отличается крайней простотой;
  • отлично подходят для отопления больших зданий, поскольку обладают очень хорошей теплоотдачей;
  • довольно дешево стоят.

Самодельный регистр отопления показан на видео:

Регистры уже сейчас стали хорошими конкурентами привычным отопительным радиаторам. Изготовленные регистры отопления своими руками позволяют существенно сэкономить, а работать эти конструкции могут даже в помещениях с агрессивной средой.

Свариваем конструкцию

Этот процесс выполняют так:

  1. Трубы выставляют своими руками так, чтобы между ними поместились вырезанные 10-см круглые трубки. Отверстия должны «смотреть» в стороны. Концы профильных труб должны находиться на одной прямой линии.
  2. Под круглые трубки подставляют деревянные планки или другие предметы (например, гаечный ключ) так, чтобы первые разместились и плотно прилегли к сделанным отверстиям.
  3. Прихватывают сваркой 25-мм трубки. В двух или трех местах трубки приваривают к профильным трубам. Если выполняются две прихватки, то они должны располагаться так, чтобы линия между ними представляла диаметр трубки. Если планируется сделать три прихватки, то их равномерно рассредоточивают по длине трубки. Выбрав один из этих способов, фиксируют каждый конец перемычки.
  4. Ставят конструкцию в вертикальное положение и приступают к приварке перемычек профильной трубы. Специалисты рекомендуют сначала выполнить тонкий шов с помощью малого тока. Благодаря этому заполнятся все щели. Далее нужно сделать толстый основной шов. Делают его, увеличив сварочный ток. Этот совет в первую очередь адресован новичкам. Профессионалы могут сразу сделать красивый, прочный и надежный толстый шов. Так проваривают швы на каждом конце перемычки.
  5. Очищают внутреннее пространство сделанной конструкции от металлического мусора и шлака.
  6. Прикладывают заглушки (вырезанные из листового металла прямоугольники или квадратики) к торцам профильных труб и прихватывают их так, как прихватывали перемычки.
  7. Приваривают заглушки к торцам основания радиатора. В конце получится черновая конструкция, в которой еще нужно сделать отверстия для впуска и выпуска воды.
  8. Обрабатывают сварочные швы. Части швов, которые очень выступают, сбивают молотком, который мог лежать возле радиаторного ключа. Вместо молотка может подойти большой гаечный ключ. Далее каждый шов обрабатывают болгаркой. Благодаря шлифовке они станут гладкими.
  9. Отверстия в почти готовом радиаторе сверлят в зависимости от того, как он будет подключаться. Вообще желательно сделать четыре отверстия. Ненужное закроется заглушкой. Затем, в случае необходимости, оно будет использовано. Отверстия можно делать в торцах труб или в нижней и верхней стороне созданной конструкции. Опять же все зависит от особенностей подключения. Если дырочки должны быть в торцах профильных труб, то их не делают по центру торцов. Верхние отверстия размещают ближе к верху конструкции, нижние — ближе к низу.
  10. К сделанным отверстиям приваривают разрезанные пополам муфточки на 15 мм. Сначала их прихватывают, а потом делают основной сварочный шов. Внизу вместо муфточек можно использовать переходные колена. Конечно, на конце каждого из них должна быть внутренняя резьба.
  11. Зачищают все швы, заглушают три отверстия и через последнее наливают воду в радиатор . Вода должна поступать под давлением. Можно закачать воздух. В любом случае проверяют надежность швов. Если есть проблемные места, их обозначают и затем дополнительно проваривают, спустив перед этим воду. Если нет, то это хорошо.
  12. Чистят внешнюю поверхность. обрабатывают, а точнее моют ее обезжиривателем и красят термостойкой краской, которая стояла рядом с инструментами и радиаторным ключом.
  13. В одно из верхних отверстий устанавливают кран Маевского (ключ от него ставят в надежное и в то же время доступное место). Также можно зафиксировать запорную арматуру.

Что такое регистры отопления

Комфортный климат в строениях различного назначения создают отопительные системы, состоящие из теплогенерирующего агрегата, трубопровода, транспортирующего энергоноситель, и обогревательных приборов. Последние имеют большую площадь теплоотдачи, что позволяет им быстро нагревать воздух.

В квартирах, частных домах и небольших нежилых помещениях в качестве таких элементов традиционно используются радиаторы, имеющие небольшие размеры. Но в промышленных, общественных и коммерческих зданиях, где нужно поддерживать комфортную температуру в помещениях большого размера, вместо радиаторов, которые не справляются со столь масштабной задачей, используют регистры отопления – систему гладкостенных труб, соединенных друг с другом. Сечение труб регистра больше, чем у трубопровода, следовательно, больше площадь поверхности и выше теплоотдача. В отличие от радиаторов, регистры легче монтируются, проще очищаются от внешних загрязнений.

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

  1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
  2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

  • Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
  • Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
  • Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
  • На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

  1. На патрубке подпитки.
  2. По обеим сторонам насоса.
  3. У расширительного бака.
  4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

  • Отводящую ветку магистрали надо располагать ниже подающей.
  • Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
  • Бак расширительный должен быть установлен выше котла отопления.
  • На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
  • При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
  • Расширительный бак должен устанавливаться в отапливаемом помещении.
  • Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

  • Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
  • Для каждого этажа рекомендуется монтаж по отдельной схеме.

Инструкция, как сделать регистр отопления своими руками

Для домашнего изготовления регистра отопления лучше всего использовать стальные трубы. Для их скрепления понадобится обычная сварка, сталь простая в монтаже и обслуживании. Подготовьте необходимые инструменты и материалы:

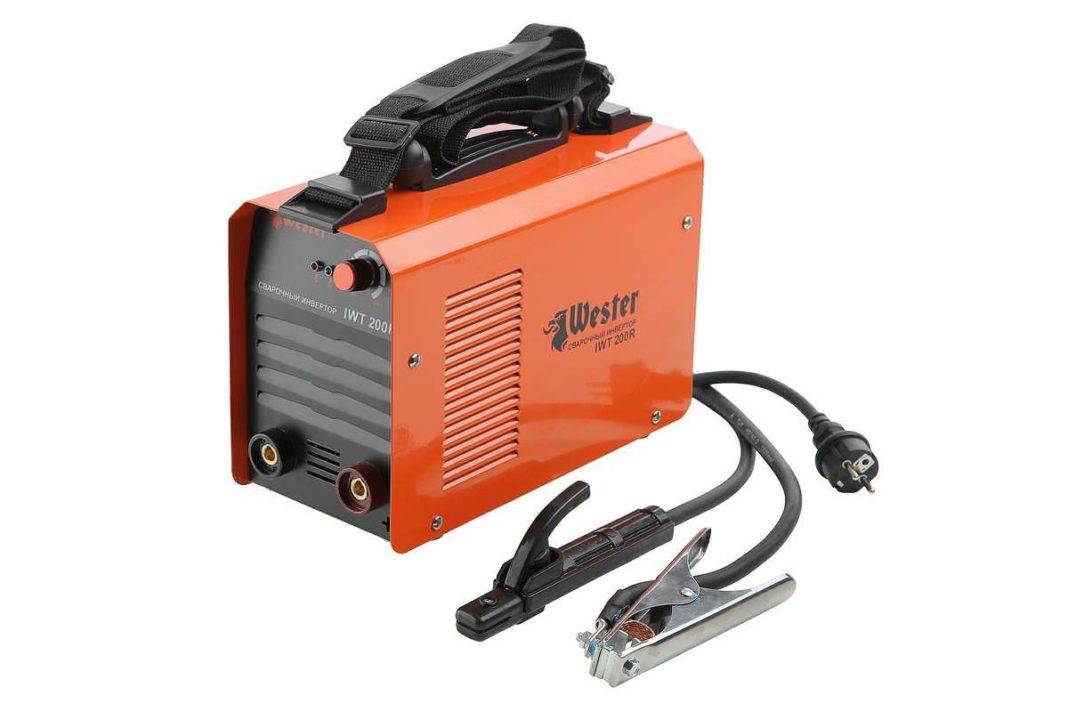

  • сварочный аппарат;
  • болгарка;
  • газовый ключ;
  • молоток;
  • щетка с металлическим ворсом;
  • тиски для труб;
  • молоток;
  • уголок и уровень;
  • дрель и сверла по металлу;
  • рулетка.

Для изготовления регистра отопления своими руками понадобится сварочный аппарат

Как сделать регистр отопления своими рукамии получит качественный прибор? На первом этапе проводят нарезку стальных труб необходимой длины. Из труб меньшего диаметра нарезают заготовки для соединения горизонтальных секций, а также изготавливают четыре перемычки из дюймовой круглой трубы.Из листа металла толщиной 3 мм нарезают заглушки, размер которых определяется по прямоугольному сечению профиля. На двух из них прорезаются отверстия для патрубков. Также необходимо подготовить сами патрубки на вход и выход с резьбовым соединением или под сварку.

На втором этапе, после того, как будут подготовлены все элементы конструкции, в стенах труб вырезают проходные отверстия. Учитываются отступы от каждого торца трубы, примерно 10-15 см. Внутренняя поверхность каждой трубы должна быть хорошо зачищена от шлаков и окалин. Каждый торец закрывается круглой заглушкой, а края завариваются по кругу. Верхняя и нижняя труба закрывается заглушками с отверстиями.

На третьем этапе выполняется сборка регистра. Подготовленные трубы выкладывают на ровной поверхности в той последовательности, в которой они будут выглядеть после сборки. С помощью уровня выравниваются по торцевым кромкам. Следите, чтобы трубы с отверстиями на торцах разместились в нужном месте: сверху и снизу и с учетом выбранной схемы подключения: односторонняя, двухсторонняя.

С помощью сварки перемычки, переходные трубы и патрубки привариваются между основных труб. Проверяется герметичность соединений и только после этого отопительныйприбор готов к установке.

После сборки наступает этап подключения самодельного регистра к системе отопления. Если конструкция получилась тяжелой, ее нужно закрепит с помощью стойки или кронштейнов. Чем тяжелее прибор, тем мощнее крепежи понадобятся. Полость труб заполняется теплоносителем. К общему трубопроводурегистр крепится с помощью патрубков с резьбой или приваривается наглухо.

Для присоединения регистра с помощью резьбы используют шаровой кран, муфту или накидную гайку-американку. Если используется варка, то ей приваривается штуцер, вкрученный в шаровой кран, к трубе отопительного контура.

Монтаж регистра лучше проводить до начала отопительного сезона. Это позволит устранить все неисправности в случае их обнаружения.

Что это такое

Говоря несложным языком, регистр отопления — это одна либо пара труб громадного диаметра, через каковые циркулирует теплоноситель. Трубы соединяются перемычками и снабжаются патрубками для подключения подводок так, дабы циркуляция осуществлялась по всему объему отопительного прибора.

По каким показателям смогут классифицироваться отопительные регистры?

Материалы

Их выбор не через чур велик:

  • Самодельные конструкции значительно чаще изготавливаются из тёмной стали. Способ соединения труб, отводов и перемычек — сварка.
  • Промышленные регистры смогут планировать из чугунных труб с оребрением. Для сборки употребляются фланцевые соединения с паронитовыми прокладками. Не считая отопления, чугунные регистры довольно часто делают роль теплообменников, отбирая тепло у продуктов сгорания в котельных и на разнообразных производствах.

Полезно: в отсутствие паронита в водяном отоплении помещения его возможно заменить прокладками, вырезанными своими руками из автомобильной камеры. А вот при обогреве промышленных помещений перегретым паром нужно будет искать как раз паронит: простая резина при температурах 200-400 градусов быстро начнет крошиться.

Ориентация

Обычный промышленный отопительный регистр представляет собой горизонтально ориентированные трубы. Вместе с тем трубчатые металлические радиаторы отопления для жилых помещений довольно часто бывают вертикальными.

Горизонтальная ориентация большей части изделий связана с достаточно приземленными обстоятельствами:

Перемычки

По размеру и форме перемычек регистры делят на секционные и S-образные.

Инструкция по изготовлению регистра из первой категории кратко выглядит так:

  1. Трубы громадного диаметра нарезаются на отрезки однообразной длины.
  2. Их торцы глушатся вырезанными из металлического страницы толщиной 3-4 миллиметра дисками.
  3. В стенках труб прорезаются отверстия под перемычки и патрубки, по окончании чего те прихватываются и по окончании правки формы регистра обвариваются.
  4. Ввариваются дополнительные, глухие перемычки, придающие конструкции жесткость.

Изготовление регистров отопления этого типа завлекает тем, что для него нужен минимум инструментов: достаточно сварочного трансформатора и болгарки. Цена простоты конструкции — высокое гидравлическое сопротивление прибора из-за бессчётных переходов диаметра.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
