Теплообмен между несколькими теплоносителями – делаем правильно

Особенности теплообменника

Разберемся, для чего нужен теплообменник. В устройстве две различные среды делятся между собой тепловой энергией. Горячая вода в одной емкости отдает свою температуру холодной жидкости, которая движется в другом резервуаре. А самым простым примером выступает система из двух стальных труб разного диаметра.

По меньшей двигается холодная вода. А небольшой участок этой трубы помещен в другую, большего диаметра. В последней находится горячая вода. И уже через короткое время температуры обеих жидкостей сравниваются.

Чтобы процесс протекал устойчиво и постоянно, воду заставляют двигаться (циркулировать). А придание потокам определенных скоростей позволяет свести к минимуму все потери тепла. Причем для нагрева сразу двух систем используется лишь один источник энергии.

Такое обустройство значительно повышает автономность жилища. А исключение из работы лишнего оборудования позволяет меньше зависеть от сетевых ресурсов. Тем самым снижая расходы в доме на энергоносители.

Теплообменник из нержавейки Источник s-ip.com.ua

На работоспособность всей системы влияет:

  • Модель устройства (конструкция).
  • Температурный режим.
  • Состояние системы.

Последний пункт относится к величине потерь тепла. За это отвечает поверхность труб, по которым двигается жидкость. Если на стенках образовалась накипь, то теплоотдача системы значительно понижается. На последнюю влияют и другие факторы, вплоть до простых жировых отложений.

В борьбе с потерями на первое место выступает профилактика засоров и загрязнений. Теплообменник для отопления оборудуется фильтрами, которые отсеивают посторонние частицы и взвесь. Также через определенные промежутки времени устройство должно проходить полную очистку от накипи и других отложений. Для этого его разбирают и промывают при помощи специальных средств.

Советы по самостоятельному ведению работ

Прежде чем взяться за монтаж двухтрубной системы отопления, необходимо подобрать трубы подходящего диаметра.

Для тупиковой сети небольшого дома, где планируется принудительная циркуляция теплоносителя, это сделать несложно: на магистрали принимается труба диаметром 20 мм, для подводок к радиаторам — 16 мм. В двухэтажном доме площадью до 150 м ² требуемый расход обеспечат трубы диаметром 25 мм, подводки остаются такими же.

При коллекторной схеме подводки выполняются трубами 16 мм, а прокладка магистралей к коллектору выполняется из трубопроводов 25-32 мм в зависимости от площади этажей. В остальных случаях за расчетом рекомендуется обращаться к специалистам по проектированию, они помогут выбрать оптимальную схему и размеры всех ветвей.

Для монтажа отопления дома своими руками следует подобрать трубы из подходящего материала из перечня:

  1. Металлопластиковые трубопроводы. При сборке на компрессионных фитингах не требуется специальных инструментов, только ключи. Более надежные прессовые соединения выполняются клещами.
  2. Сшитый полиэтилен. Данный материал тоже соединяется компрессионными и прессовыми фитингами, а трубы Rehau — методом расширения и натяга фиксирующего кольца.
  3. Полипропилен. Наиболее дешевый вариант, но требующий некоторых навыков сварки стыков и наличия сварочного аппарата.
  4. Гофрированная нержавеющая труба стыкуется зажимными фитингами.

Трубопроводы из стали и меди не рассматриваются, поскольку сделать из них отопление под силу не каждому, здесь требуется умение и опыт. Сборка системы производится начиная от котла с последующим присоединением радиаторов и запорной арматуры.

По окончании сеть проверяется на герметичность с помощью опрессовочного насоса.

Подключение газового оборудования в двухконтурной системе отопления

Устанавливать систему отопления можно и самостоятельно, но подключение газа должен выполнять специалист. Даже если есть необходимые знания, все равно работать с газовым оборудованием без специального разрешения нельзя, так как при неправильно выполненной работе возникнет опасность для жизни жильцов дома. Если же сделать подключение самостоятельно и правильно, придется при вводе оборудования в эксплуатацию заплатить крупный штраф (прочитайте: «Правильная схема подключения двухконтурного газового котла «).

Для оформления разрешения нужно:

Счетчики устанавливают и пломбируют сразу, чтобы они начали работать сразу после ввода оборудования в эксплуатацию.

Инструкция по усилению теплоотдачи

  • цвет батарей и чистота их поверхности;
  • корректное отражение тепла;
  • увеличение размера радиаторов;
  • циркуляция воздуха, исходящего от источника тепла.

Чтобы повысить эффективность работы системы отопления в квартире или частном доме, домашним мастерам для начала придется вспомнить школьный курс физики. Как известно, теплоотдача предметов темного цвета гораздо выше, чем аналогичный показатель светлых поверхностей.

Вывод напрашивается сам собой: если нужно повысить эффективность обогрева помещения, достаточно для начала перекрасить радиаторы в темный цвет. Экспериментальным путем было доказано, что батарея, покрашенная в бронзовый или коричневый цвет, дает тепла на 20–25% больше, чем аналогичный белый радиатор.

Однако, прежде чем красить всю систему отопления или ее часть, рекомендуется провести… влажную уборку! Дело в том, что слой пыли значительно уменьшает теплоотдачу всей системы отопления, выполняя роль теплоизоляции. Таким образом, поддержание чистоты батареи — это не просто соблюдение требований гигиены и эстетики жилища, но и простой метод повышения эффективности ее работы.

Пыль это не единственный «враг» теплых батарей в отопительный сезон. Многочисленные слои краски на радиаторах также выполняют роль теплоизоляции. Если вами запланирован косметический ремонт системы отопления без замены ее составляющих, то мастера советуют удалить прежние наслоения краски и только потом заново окрашивать трубы и радиаторы.

Теплоотражающий экран своими руками

У батареи есть одно негативное свойство — она в одинаковой мере нагревает воздух во всех направлениях. Таким образом, часть тепла уходит во внешнюю стену. Эту ситуацию можно улучшить своими силами. Для этого понадобится закрепить на стене за батареей отражающий экран. Его роль может выполнять обыкновенная фольга, которую клеят непосредственно на стену либо на слой утеплителя.

Его закрепляют при помощи жидких гвоздей. Некоторые домовладельцы, которым не хочется уделять этому процессу слишком много времени, просто помещают за радиатор кусок фольги соответствующего размера, ничем его не фиксируя.

Вместо фольги можно использовать черную металлическую поверхность с гофрированными вертикальными ребрами. Она вбирает в себя тепло, выполняя роль дополнительного конвектора.

Больше секций — сильнее эффект

системы отопления

Если ремонт уже окончен, и в вычислении мощности системы отопления была допущена ошибка, мастер всегда может ликвидировать эту оплошность, проведя локальную реконструкцию. Батареи секционного типа «усиливают» методом добавления секций, а для панельных конструкций действует иной метод — замена панелей на более мощные. Безусловно, все работы подобного рода производятся только в летнее время, когда батареи центрального отопления отключены.

Вам не придется платить за отопление больше, если в квартире не установлены счетчики расхода теплоносителя. Вне зависимости от количества радиаторов или их размеров в отопительный сезон вы будете оплачивать фиксированные счета, но при этом температура воздуха в помещении значительно повысится.

Следует заметить, что, если мощность всей системы изначально рассчитана неправильно, то увеличение количества источников тепла в сети — это не самый лучший способ повысить ее теплоотдачу. Применив этот метод, вы можете сильно увеличить нагрузку на сеть.

https://www.youtube.com/watch?v=nSewFwPhHhM

Есть несколько более простых и доступных способов увеличить площадь радиатора без приобретения дополнительных секций. Речь идет об экране из алюминия или защитном кожухе из стальных элементов, которые нагреваются непосредственно от батареи, увеличивая ее площадь и КПД.

Расчет мощности котла и объема бойлера

Мощность двухконтурного и одноконтурного оборудования при одинаковой отапливаемой площади отличается. Кроме того, на расчет мощности котла отопления влияет и то, что двухконтурные котлы используются еще и для подогрева воды для бытовых целей. Но стоит учитывать, что слишком большой мощность тоже не должна быть.

Если мощность котла рассчитана правильно, то температура в камере сгорания не будет превышать 90 градусов, при этом долговечность оборудования увеличится. Например, для дома площадью 100 «квадратов» мощность котла не должна быть выше 38 кВт.

Мощность бойлера для отопления зависит от условий его эксплуатации. Чаще всего на нем имеется две цифры, первая указывает на то, сколько энергии он потребляет в режиме отоплении, а вторая – при быстром нагреве воды. Емкость бойлера также рассчитывают исходя от условий его использования. Так, 10 литров хватит для мытья посуды, 30 — достаточно для быстрого принятия душа, а 100 литров для стирки и купания в горячей ванне.

Если используется газовое двухконтурное отопление — схема предполагает подключение счетчиков газа. Это устройство нужно учитывать при планировании работ.

Способы увеличения теплоотдачи

С точки зрения отдачи в пространство максимального количества тепла менее эффективен, чем труба, разве что шар. У него еще худшее соотношение поверхности к объему.

Что же делали предки, чтобы эти чудовищные отопительные приборы грели?

Как увеличить теплоотдачу трубы?

Увеличивали инфракрасное излучение отопительного прибора
. Простая окраска регистра черной матовой краской давала ощутимое потепление в помещении.
Кстати, нынешнее хромирование современных змеевиков для ванной выглядит эффектно, но с точки зрения теплоотдачи прибора — идиотизм чистейшей воды.

Увеличена теплоотдача труб стальных может быть и благодаря оребрению, наваренному или смонтированному иным способом снаружи трубы
.
Конечная стадия реализации этого способа — конвектор, виток трубы с поперечными пластинами. Разумеется, в этом случае все методы расчета теплоотдачи трубы неприменимы — труба отдает в этом приборе меньшую часть тепла.

Схема с естественной циркуляцией

Данный вид отопления аналогичен системе с принудительной циркуляцией. Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра.

  • Низкая стоимость монтажных работ и оборудования.
  • Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
  • Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
  • Возможность работы на любом виде топлива.
  • Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.
  • Небольшой радиус действия (не более 30м).
  • Медленный прогрев комнат.
  • Большие затраты топлива на запуск системы.
  • Невозможность регулировки температуры теплоносителя.
  • Частые завоздушивания радиаторов.
  • При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

  • Котел.
  • Радиаторы.
  • Предохранительный клапан.
  • Система труб (прямая и обратная).
  • Расширительный бак. Обеспечивает постоянное давление в системе.

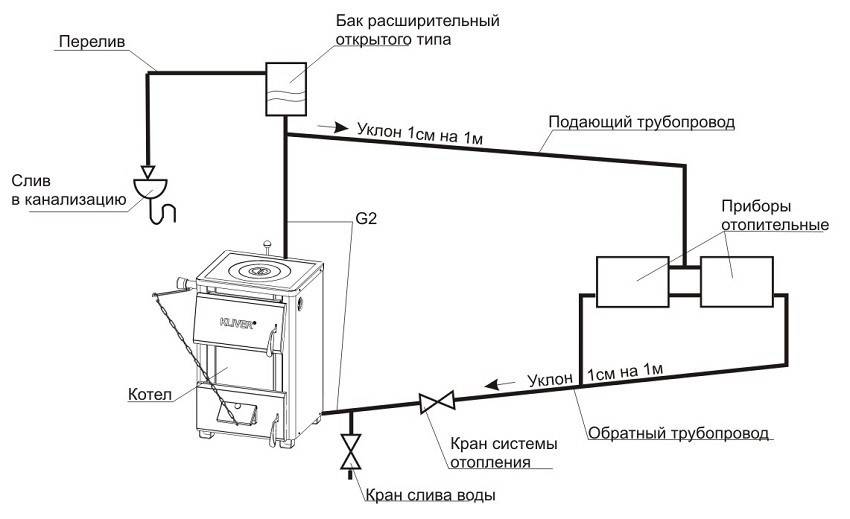

Схема с естественной циркуляцией

  • При повышении температуры давление теплоносителя изменяется.
  • Холодные слои выталкивают горючую жидкость в систему.
  • По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
  • Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
  • Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Обратите внимание! Уклон прямого контура идет по направлению к радиатору, для обратки уклон устанавливается в сторону котла. Правильно выполненные уклоны обеспечиваю отвод пузырьков воздуха в расширительном бачке

Меры для обеспечения стабильной работы системы

  • Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
  • Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
  • Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.

Различают два типа схем с естественной циркуляцией

  • С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны. Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
  • С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Выбор труб

В настоящее время самыми распространенными являются полипропиленовые и металлопластиковые трубы для отопления. так как они имеют немалые преимущества перед изделиями из других материалов.

Полипропилен считается одним из наиболее долговечных материалов, в случае правильного монтажа трубы из данного материала служат не один десяток лет. Стоимость их не велика, но для установки придется потратиться на специальные инструменты и крепления. Во время монтажа трубу нельзя перегревать, ее необходимо быстро зафиксировать в нужном положении. Для этой работы нужны особые умения, поэтому лучше пригласить специалиста. Металлопластиковые трубы можно установить и самостоятельно, для их установки не требуется специальных элементов, кроме обжимных фитингов. Но в то же время, они служат меньше, а кроме того, серьезным недостатком металлопластиковых труб является резиновый уплотнитель, который быстро разрушается. Но они все же являются лучшим вариантом, чем медные и стальные, разрушающиеся еще быстрее (детальнее: «Полипропилен или металлопластик для отопления — сравнение труб «).

Газовые и дизельные котлы отопления двухконтурные в настоящее время пользуются значительной популярностью, но они являются опасными при неправильном подключении. Поэтому, не имея опыта в установке подобного оборудования, лучше обратиться за помощью к специалистам, которые смогут правильно выполнить все работы.

Двухконтурная система отопления из полипропилена на видео:

Установка радиатора и его теплоотдача

Как показала практика, количество тепла, которое отдает батарея отопления, зависит еще и оттого, где ее установить, и как подключить трубы. В зависимости от подключения труб тепловая мощность одного и того же радиатора может остаться 100% или стать меньше на 32%. Самым эффективным считается диагональное подключение при подаче горячей воды сверху, и подключении обратного трубопровода снизу с другой стороны. Именно по такой схеме подключают радиаторы на заводах во время испытания. Самое неэффективное — обратное односторонне подключение (горячая вода подается снизу, а отбирается холодная с той же стороны сверху) — тут потери достигают 32%.

От того, как подключены радиаторы теплоотдача тоже может понижаться или повышаться

Сильно снижают теплоотдачу радиаторов отопления защитные или декоративные экраны, большие подоконники, нависающие над прибором. Значительно понижает эффективность обогрева и установка в нише. И все это нужно учитывать при расчете количества радиаторов, увеличивая пропорционально количество секций. Тогда при любых условиях в доме или квартире будет тепло.

Двухконтурная система отопления

Двухконтурная система отопления для частного дома имеет более сложное строение, чем классическая одноконтурная. При этом преимущества таких систем неоспоримы. Представляет собой два замкнутых контура, одним из которых осуществляется подача теплоносителя к радиаторам, а другим – возвращение его в котел.

Применяется двухконтурное отопление для всех типов зданий.

  • Практически полностью отсутствуют потери теплоносителя при подаче к радиаторам.
  • Обеспечивается подача теплоносителя с одинаковой температурой ко всем радиаторам системы.
  • Использование труб малого диаметра сокращает материальные затраты.
  • Высокая надежность.
  • Большой КПД установки.
  • Возможность установки регулирующей арматуры на каждый радиатор, т.е. температуру каждого нагревательного элемента можно регулировать отдельно от других.
  • Низкий расход воды и электроэнергии.
  • Отсутствие громоздких конструкций – лучшее решение для современных интерьеров.
  • Простота внедрения в существующий дом.

Типы системы относительно оси расположения трубопровода:

  • Горизонтальные. Устанавливается в одноэтажных домах большой площади.
  • Вертикальные. Возможно применение в многоэтажных домах. Контур каждого этажа врезается в общий стояк системы. Преимуществом является отсутствие завоздушивания системы – воздух выходит из системы через расширительный бак.

В обоих случаях необходима балансировка. Для вертикального типа балансировка производится по стояку.

Преимуществом обоих систем является большая теплоотдача и высокая гидравлическая устойчивость.

  1. Верхняя. Разводка труб осуществляется в верхней точке трубопровода. Расширительный бак располагается там же. Данный тип не может быть установлен в домах без чердака.
  2. Нижняя. Разводка труб осуществляется в подвале или цокольном этаже. При этом следует учитывать, что трубы обратного контура должны быть заложены еще ниже подающий. Поэтому допускается укладка труб в подполе.

Зачем считать теплоотдачу

Расчет коэффициента теплопередачи для стальных труб и изделий из них поможет определить, сколько килокалорий или Джоулей от внутреннего теплоносителя они способны передать в атмосферу. При проектировании отопления после такого расчета легко вычислить требуемый диаметр стальной трубы. Если правильно все сделать, эффективность обогревателей будет максимальной.

Иногда точно такой же расчет теплоотдачи стальных труб нужен для обратного – подобрать изолирующий материал, который сможет препятствовать потерям. Все зависит от назначения и условий работы исследуемого трубопровода.

Установка двухконтурных котлов

Современные приборы имеют автоматику, которая контролирует степень нагрева и поддерживает температуру теплоносителя. Двухконтурные котлы можно назвать настоящей домашней котельной, так как они способны не только поддерживать комфортную температуру воздуха в доме, но и обеспечить жильцов горячей водой. Тем не менее, такие устройства сложны, поэтому не застрахованы от поломок.

Природный газ – один из лучших видов топлива, но при его использовании необходимо следовать некоторым правилам, чтобы он не стал источником опасности.

При установке важно придерживаться следующих рекомендаций:

  1. Котел нужно устанавливать в отдельном помещении (его обычно называют котельной или топочной). Его площадь должна быть не менее 4-х «квадратов». В этом помещении должен быть достаточно широкий дверной проем. Также обязательным является наличие хотя бы одного окна (прочитайте: «Правила установки газового котла отопления — инструкция по установке и подключению «).
  2. При внутренней отделке котельной нельзя использовать горючие и пожароопасные материалы.
  3. В помещение должно поступать достаточное количество свежего воздуха, поэтому обязательно создается незакрываемая сквозная отдушина.
  4. Отдельный газоход нужен для выхлопа котла. Для этой цели нельзя использовать систему вентиляции, так как продукты сгорания проникнут в жилые помещения, что может привести к нежелательным проблемам со здоровьем.
  5. Выход газохода должен выступать над коньком крыши минимум на метр.
  6. На пол под котел укладывают прочный лист металла или другого негорючего материала, его площадь должна превышать габариты оборудования, но быть не менее 1 «квадрата».
  7. Двухконтурная система отопления частного дома должна выдерживать опрессовку под давлением минимум 1,8 бар.

Все эти требования нужно соблюдать, поскольку газ – топливо опасное. Недопустимо устанавливать котел в жилых помещениях. Обычно для него строят отдельную пристройку, чтобы он не занимал одну из комнат дома. Если котельная будет хорошо проветриваться, а при ее отделке не использовались горючие материалы, то система отопления окажется полностью безопасной.

Установка двухконтурных котлов

Современные приборы имеют автоматику, которая контролирует степень нагрева и поддерживает температуру теплоносителя. Двухконтурные котлы можно назвать настоящей домашней котельной, так как они способны не только поддерживать комфортную температуру воздуха в доме, но и обеспечить жильцов горячей водой. Тем не менее, такие устройства сложны, поэтому не застрахованы от поломок.

Природный газ – один из лучших видов топлива, но при его использовании необходимо следовать некоторым правилам, чтобы он не стал источником опасности.

При установке важно придерживаться следующих рекомендаций:

  1. Котел нужно устанавливать в отдельном помещении (его обычно называют котельной или топочной). Его площадь должна быть не менее 4-х «квадратов». В этом помещении должен быть достаточно широкий дверной проем. Также обязательным является наличие хотя бы одного окна (прочитайте: «Правила установки газового котла отопления — инструкция по установке и подключению «).
  2. При внутренней отделке котельной нельзя использовать горючие и пожароопасные материалы.
  3. В помещение должно поступать достаточное количество свежего воздуха, поэтому обязательно создается незакрываемая сквозная отдушина.
  4. Отдельный газоход нужен для выхлопа котла. Для этой цели нельзя использовать систему вентиляции, так как продукты сгорания проникнут в жилые помещения, что может привести к нежелательным проблемам со здоровьем.
  5. Выход газохода должен выступать над коньком крыши минимум на метр.
  6. На пол под котел укладывают прочный лист металла или другого негорючего материала, его площадь должна превышать габариты оборудования, но быть не менее 1 «квадрата».
  7. Двухконтурная система отопления частного дома должна выдерживать опрессовку под давлением минимум 1,8 бар.

Все эти требования нужно соблюдать, поскольку газ – топливо опасное. Недопустимо устанавливать котел в жилых помещениях. Обычно для него строят отдельную пристройку, чтобы он не занимал одну из комнат дома. Если котельная будет хорошо проветриваться, а при ее отделке не использовались горючие материалы, то система отопления окажется полностью безопасной.

Максимальная температура водяного теплого пола

Уровень допустимой температуры для потребителей определён CниПом 41-01-2003. Согласно ему, максимальная температура водяных тёплых полов в помещениях, где люди находятся продолжительное время, не должна быть выше + 26 градусов. В комнатах с повышенной влажностью, это значение должно достигать + 31. В детских садах и школах максимум по стандартам является + 24.

Если максимальная температура воды  в тёплом полу +55° С, то это обеспечит прогрев поверхности до +28°С , что считается комфортным уровнем обогрева.

Специфика напольного отделочного материала так же влияет на уровень обогрева. Стандартно, вся финишная отделка может выдержать + 27 °С, но при покрытии лаком предел + 21, так как произойдёт его разрушение. Кроме того, если в помещении имеется ковёр, то следует прибавить 5 градусов.

Превышать данные нормы не рекомендовано, это может привести к:

  • неприятным тактильным ощущениям;
  • перерасходу теплового ресурса.

Некоторые важные моменты

В том случае если в систему отопления залит антифриз, необходимо его полностью слить и дважды промыть систему с помощью чистой воды. Примесь данного вещества в воде, которая поступает в теплообменник, считается очень взрывоопасной. Фильтры для очистки воды следует установить в нижних точках всей системы. Между тонкими элементами теплообменника нельзя допускать сильного накопления отходов. Такой вариант, а также непомерный расход газа могут создать опасную ситуацию. Эксперты рекомендуют при необходимости промывать систему в конце и даже в начале отопительного сезона.

Правильное подключение котла газового двухконтурного и его монтаж считаются залогом длительной и качественной работы данного объекта. Поэтому очень важным элементом такого процесса является надежная схема обвязки. При выполнении установки необходимо максимально надежно закрепить конструкцию на стене. Вытяжка дымохода должна полностью соответствовать тем размерам, которые включает в себя расчетная схема.

Обязательно нужно выдержать вокруг котла все технологические нормы расстояния. Коррозия никак не должна повредить основные детали. Поэтому в роли теплоносителя используется специально подготовленная вода. Под вашим котлом обязательно следует установить специальный рычаг для перекрытия газового потока. Главное — соблюдать все основные требования безопасности при монтаже двухконтурного котла. и тогда вы избежите любой аварийной ситуации.

Преимущества и недостатки

Особого внимания к безопасности требуют деревянные дома.

Теперь рассмотрим плюсы и минусы использования системы с двойным контуром.

Начнем с положительных моментов:

  • Достигается заметная экономия пространства в доме: за счет отсутствия дополнительного бойлера размеры котельной можно сделать меньшими. Это особенно актуально для небольших домов, где места и так мало. В случае строительства специальной пристройки для теплового пункта добавляется экономия средств и материалов;
  • Стоимость двухконтурного агрегата ощутимо ниже стоимости котла с бойлером или двух котлов;
  • Подключение второго котла или бойлера косвенного нагрева значительно усложняет монтажные работы, требует дополнительной арматуры и трубопровода, средств автоматики и контроля;
  • В случае использования газа вам не понадобиться подключать два устройства с получением разрешений и пуско-наладочными работами, которые следует производить с помощью специалистов.

Компактные размеры и дешевизна – главные преимущества.

Важно! Основным критерием выбора таких устройств является экономия места и средств. В народе такие агрегаты прозвали «котлы для бедных», но, как известно, бедность – не порок

Теперь обсудим отрицательные стороны данной схемы:

  • Устройства с проточным нагревом воды не слишком удобны в эксплуатации: достаточно сложно регулировать температуру воды, особенно при изменении напора. Этот эффект знаком владельцам газовых колонок старого образца;
  • Коаксиальный теплообменник может работать либо на обогрев, либо на отопление. Это приводит к тому, что при длительном использовании ГВС дом может заметно остыть;
  • При поломке совмещенного теплообменника отопление работать не сможет до его замены;
  • Нагрев проточной воды требует двукратного увеличения мощности, а это приводит к увеличению габаритов и массы изделия;
  • Электрические котлы в режиме нагрева проточной воды будут также работать с двойной мощностью, а это потребует подключения к трехфазной сети 380 В, которая есть далеко не везде.

Для стабилизации температуры проточной воды можно использовать тепловой аккумулятор.

Важно! Очевидно, что схема достаточно противоречива, и решать здесь только вам. Конечно, если покупка более удобного и дорогого оборудования для вас непосильна, то выбор здесь предсказуем

О способах прокладки труб

При организации обогрева частных домов чаще всего используется тупиковая схема двухтрубной системы отопления. Группа радиаторов присоединяется к 2 магистралям поочередно — от первого до последнего прибора.

Потребный расход воды в каждом радиаторе обеспечивается путем предварительной балансировки и автоматическим регулированием с помощью радиаторных вентилей с термоголовками.

Помимо тупиковой схемы, широко применяются и другие виды разводок:

  • попутная (петля Тихельмана);
  • коллекторная схема разводки.

При попутной разводке нет первых и последних радиаторов, эта горизонтальная двухтрубная система отопления представляет собой кольцо, питающее теплоносителем группу отопительных приборов.

Батарея, первая по счету на подающей магистрали, является последней на обратном трубопроводе. То есть теплоноситель на подаче и в обратке движется только вперед, а не навстречу друг другу (попутно). Благодаря тому, что вода в петле проходит одинаковое расстояние, двухтрубная горизонтальная система отопления с попутным движением изначально является гидравлически уравновешенной.

Сильная сторона коллекторной системы отопления с нижней разводкой заключается в двухтрубном подключении каждого отопительного прибора к одному распределительному узлу — коллектору. Такие используются в организации водяного напольного обогрева. Прокладка отдельных ветвей к каждой батарее осуществляется скрытым способом в стяжке либо под деревянным напольным покрытием. Регулирование и балансировка выполняется в одном месте — на коллекторе, оснащенном специальными вентилями и расходомерами (ротаметрами).

В соответствии с современными требованиями к дизайну интерьеров в домах чаще всего используется отопление с нижней разводкой, позволяющее прятать трубы в стены и полы либо вести их открыто над плинтусами. Двухтрубная система отопления с верхней разводкой, когда подающая магистраль располагается под потолком либо на чердаке, востребована при организации самотечных сетей. Тогда нагретый теплоноситель поднимается под потолок прямо от котла, а затем по горизонтальной трубе расходится по батареям.

По рабочему давлению в сети схемы делятся на 2 вида:

  1. Открытые. В верхней точке системы установлен расширительный бак, сообщающийся с атмосферой. Давление в этой точке нулевое, а возле котла равно высоте водного столба от верха до низа отопительной сети.
  2. Системы отопления закрытого типа. Здесь теплоносителю придается избыточное давление в размере 1-1,2 Бар, а контакта с атмосферой нет. Закрытый расширительный бачок мембранного типа располагается в нижней точке, рядом с источником тепла.

Разводки двухтрубных систем бывают горизонтальными и вертикальными. При вертикальной схеме обе магистрали превращаются в стояки, принизывающие межэтажные перекрытия в местах установки отопительных приборов. Характерно, что теплоноситель к стоякам все равно подается горизонтальными коллекторами, проложенными в нижней либо верхней части дома.

Потери тепла через трубы

В городской квартире все просто: и стояки, и подводка к отопительным приборам, и сами приборы находятся в обогреваемом помещении. Какой смысл переживать из-за того, сколько тепла рассеивает стояк, если оно служит той же цели — отоплению?

Однако уже в подъездах многоквартирных домов, в подвалах и в части складских помещений ситуация в корне иная. Обогреть нужно одно помещение, а подвести к нему теплоноситель через другое. Отсюда — попытки минимизировать теплоотдачу труб, по которым горячая вода поступает в батареи.

Теплоизоляция

Самый очевидный способ того, как может быть уменьшена теплоотдача трубы стальной — теплоизоляция этой трубы. Еще двадцать лет назад способов для этого было два: рекомендованный нормативной документацией (утепление стекловатой с обмоткой негорючей тканью; еще раньше внешнюю изоляцию вообще выполняли твердой с использованием гипсового или цементного раствора) и реалистичный: трубы просто заматывались тряпьем.

Сейчас появилась масса вполне адекватных способов ограничить потери тепла: тут и пенопластовые накладки на трубы, и разрезные оболочки из вспененного полиэтилена, и минеральная вата.

При строительстве новых домов эти материалы активно применяются; однако в жилищно-коммунальной системе ограниченность, вежливо говоря, бюджета приводит к тому, что трубы в подвалах по-прежнему просто заматывают сса… гм, рваными тряпками.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
