Как выполняется регулировка батарей отопления – варианты и способы регулирования теплоотдачи радиаторов

Польза терморегуляторов отопления

Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.

Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.

Термостатический вентиль, он же теромрегулятор, предназначен для изменения объема теплоносителя, проходящего через прибор. Изменения зависят от температуры окружающей среды. Все виды терморегуляторов включают два основных элемента: терморегулирующий клапан и термоголовку – механизм воздействия на клапан. В самых сложных модификациях терморегулирующий клапаном управляет выносной термодатчик, отправляющий команды термоголовке в зависимости от изменений температурного фона. Термостат с термоголовкой, оснащенной сильфонным механизмом, позволяет автоматизировать поставку теплоносителя в прибор. Самый простой вариант термостата оснащен термоголовкой для ручного управления. При необходимости простую механическую термоголовку можно запросто заменить на сильфонную. Все варианты терморегуляторов подразделяются на устройства для однотрубных и двухтрубных схем отопления. Термостаты для двухтрубных схем рассчитаны на значительные перепады давления. Подразделяются на две группы: с настройкой гидравлического сопротивления и без этой функции. Установка терморегуляторов рядом с приборами отопления дает возможность задать оптимальную температуру для каждого из помещений по его назначению. Назначение термостатического вентиля. Обязательные составляющие терморегулятора. Терморегулятор с выносным термодатчиком. Термоголовка для автоматического управления. Терморегулирующий клапан или вентиль – основной компонент. Регулирующее устройство для однотрубных схем. Термостатический вентиль для двухтрубных систем. Плюсы установки терморегуляторов для приборов отопления

Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС,  то в помещении будет ощущаться сырость

Поэтому здесь важно обеспечить высокую температуру

Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.

В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.

В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.

Терморегулятор решает следующие проблемы:

• позволяет создавать определенный температурный режим в комнатах разного назначения;
• экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
• появляется возможность без отключения всего стояка производить аварийное отключение батареи.

Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.

Сервоприводы в качестве регулятора для батареи отопления

Сервоприводы бывают нормальнооткрытыми и нормальнозакрытыми.

Есть еще один вид терморегуляторов батареи отопления, который используется только при лучевой разводке труб отопления . Это когда на каждый теплообменник идет свое кольцо циркуляции. Распределение потока теплоноситель по кольцам происходит в коллекторе. Регулировка происходит все тем же термостатическим (седельным) клапаном, только другой конфигурации (принцип работы остается неизменным). Этот регулятор можно контролировать вручную, но также есть возможностью автоматизации процесса.

Чтобы терморегулятор батареи отопления работал автоматически, на него устанавливаются сервоприводы – аналог электронной термостатической головки с выносным датчиком. Сервоприводы энергозависимы. Вокруг сильфона с рабочим веществом есть спираль из проволоки. Когда на спираль подается ток, она нагревается, соответственно, греется и сам сильфон. В итоге он расширяется и открывает или закрывает поток. Тепловое расширение зависит от силы подаваемого тока.

Название говорит о том, какое действие выполняется, когда нет электричества. То есть, если на сервопривод прекратится подача тока, то нормальнооткрытые полностью откроют путь теплоносителю, а нормальнозакрытые – полностью перекроют его. Команды на сервопривод передает терморегулятор, который устанавливается в каждой комнате. Сигнал от терморегулятора к сервоприводу может передаваться по проводам или же радиоволнами.

Интересное по теме:

• Печи длительного горения: виды, сравнение, эф.
• Циркуляционные насосы dab – надежная гидравли.
• Инфракрасные обогреватели
• Мощность электрокотла

Регулировка температуры батарей — сокращаем расходы на отопление

О необходимости регулировать температуру в помещениях можно даже и не говорить — в связи с постоянным ростом цен на углеводороды нужно максимально использовать все методы для уменьшения расходов тепловой энергии, в том числе и для обогрева зданий. Для управления степенью теплоотдачи батарей отопления, в зависимости от фактического климата в помещении, используются методы:

1. Подача сетевой воды от теплогенерирующих установок с температурой соответствующей графику, рассчитанному для различных условий и внешних факторов;
2. Регулировка температуры воды при подаче в конкретное помещение или здание автоматическим устройством, работающим от показаний датчиков смонтированных внутри или снаружи строения;
3. Установка устройств, которыми производится регулировка температуры, для каждой отдельной батареи.

Для последнего метода используется регулятор, смонтированный на батареях отопления.

Способ установки

По конструкции термоклапаны бывают прямыми и угловыми, соответственно устанавливаются на линейном участке трубы или повороте. Выбор способа монтажа зависит от конфигурации трубопровода, а также возможности снизить влияние радиатора на чуткий термоэлемент.

При прямой установке выступающая термоголовка должна быть направлена внутрь помещения

К этому нужно быть готовым, поскольку иногда она мешает или привлекает внимание. Если термоклапан угловой, термоголовка может располагаться вертикально или по оси подачи вдоль стены.  Этот вариант практически не создает помех, но для прямых участков не подходит

Как установить терморегулятор на радиатор

Watch this video on YouTube

Какой терморегулятор выбрать

При выборе регулятора температуры на батарею отопления нужно учитывать:

1. Пропускную способность клапана. При однотрубной системе она должна быть максимальной, чтобы дополнительно не увеличивать гидростатическое давление.
2. Вид вещества, наполняющего термоголовку. Газовые или жидкостные модели различаются временем срабатывания. Более скоростные газовые, они быстрее реагируют на изменения.
3. Способ установки. Радиатор отопления можно подключить как на прямом участке, так и угловом. Для этого клапан должен иметь соответствующую конструкцию.
4. Нужен ли выносной датчик. Его можно расположить в любом месте помещения, что позволит получать более точную информацию о состоянии окружающей среды и выбирать оптимальный режим обогрева.
5. Соответствие диаметра термоклапана сечению трубы. Термоголовка может быть любая, поскольку она просто устанавливается в предназначенное для этого посадочное место на клапане.
6. Точность задания режима, возможность программирования. Если необходимо поддерживать разную температуру в течение дня, лучше выбирать терморегуляторы с электронной начинкой. К тому же это поможет сэкономить энергоресурсы.
7. Репутацию изготовителя. Известные бренды тщательно следят за качеством продукции и предоставляют гарантии, поэтому не стоит покупать изделия «ноу-нейм» без опознавательных знаков и технической документации.

Если в доме есть маленькие дети или возможен доступ к радиатору посторонних лиц, рекомендуется использовать антивандальные терморегулирующие устройства с защитным кожухом. Это предотвратит самовольную настройку, а также убережет чувствительную арматуру от повреждений.

Виды отопительных систем и принцип регулировки радиаторов

Ручка с клапаном

Чтобы правильно провести регулировку температуры радиаторов, нужно знать общее устройство системы отопления и разводку труб теплоносителя.

В случае индивидуального отопления, регулировка проходит легче, когда:

1. Система запитана от мощного котла.
2. Каждая батарея обустроена трехходовым краном.
3. Смонтирована принудительная прокачка теплоносителя.

На этапе монтажных работ индивидуального отопления необходимо учесть минимальное количество изгибов в системе. Это нужно для того, чтобы уменьшить потери тепла и не снизить давление теплоносителя, подаваемого на радиаторы.

Для равномерного прогрева и рационального использования тепла, на каждой батарее монтируется вентиль. С ним можно уменьшить подачу воды или отключить ее от общей системы отопления в неиспользуемом помещении.

• В системе центрального отопления многоэтажных домов, обустроенных подачей теплоносителя по трубопроводу сверху вниз вертикально, отрегулировать радиаторы невозможно. При таком раскладе верхние этажи открывают окна из-за жары, а в помещениях нижних этажей холодно, так как там батареи еле теплые.
• Более совершенная однотрубная сеть. Здесь теплоноситель подается на каждую батарею с последующим возвращением его на центральный стояк. Поэтому заметной разницы температур в квартирах верхних и нижних этажей этих домов нет. При этом подающая труба каждого радиатора обустраивается регулирующим клапаном.
• Двухтрубная система, где монтируются два стояка, обеспечивает подачу теплоносителя на радиатор отопления и обратно. Для увеличения или уменьшения потока теплоносителя каждая батарея обустраивается отдельным клапаном с терморегулятором ручного или автоматического управления.

Система погодного регулирования поможет сэкономить до 35% на отоплении окупаемость системы от месяца

Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)

«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5Сº МОЭК дает температуру, какую должны давать при температуре -15Сº и т.д.

Надоело переплачивать? Есть выход!

Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!

Звоните по телефону в Москве: 8 (977) 262-36-80 и за 10 минут Вы узнаете больше, чем за 3 часа поиска в интернете

Как это работает?

Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.

Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.

В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.

Нужна помощь в расчете системы погодного регулирования? Звоните: 8 (977) 262-36-80

Сколько стоит система погодного регулирования?

Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ».  При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.

В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2016 г.

• Насос циркуляционный — 40000 рублей
• Клапан регулирующий с электроприводом — 60000 рублей
• Шкаф управления двумя насосами в сборе — 85000 рублей
• Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей

Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей

ИТОГО ПОД КЛЮЧ: 560000 рублей

Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2016 г.

Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых  домах, где не более 10 квартир.

• Насос циркуляционный в пределах — 10000 рублей
• Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
• Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
• Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей

Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.

ИТОГО ПОД КЛЮЧ: 300000 рублей

Экономия от применения автоматической системы погодного регулирования составит около 50%!

В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.

Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.

ИТОГО ПОД КЛЮЧ: 130000 рублей

* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.

Температурные нормы в помещении

Наверняка, каждый житель хотел бы иметь в многоквартирном доме регулятор отопления в квартире, чтобы с его помощью создавать комфортные для себя условия проживания в зимний период. На самом деле, далеко не каждый знает, что это такое, и для чего нужна регулировка отопления в квартире.

На самом деле она дает возможность:

1. Носителю свободно двигаться по трубам отопительного контура. избегая завоздушенности. Это позволяет ему полноценно отдавать тепло помещению, создавая приятный микроклимат.
2. Дает возможность снижать до 20-25% затраты, уменьшая нагрев радиаторов. Как показывает практика, понижение нагрева воздуха в помещении всего на 1 градус дает экономию до 6%.
3. Регулировка температуры батареи отопления в квартире позволяет увеличивать подачу тепла. если его недостаточно.

Любые работы по регулировке или настройке отопительной системы лучше делать до начала отопительного сезона.

Чтобы определять, насколько поднимать или опускать температуру в системе, необходимо знать, что считается нормой. Если обратиться к СНиП, то там сказано, что для угловых помещений это +20-22, а для остальных – +18 градусов.

Исходя из этих данных, потребитель знает, что регулировка температуры радиаторов отопления в квартире помогла ему сэкономить, если он самостоятельно ее охладил, или наоборот.

К сожалению, далеко не все жилые здания могут быть оснащены регуляторами тепла:

1. Если в многоэтажном доме вертикальная верхняя разводка трубопровода, то установка регулирующих вентилей невозможна. Это означает, что подача теплоносителя начинается с верхних этажей, поэтому там в любой мороз «Африка» и жильцы вынуждены открывать форточки, тогда как на нижних этажах радиаторы чуть теплые.
2. При наличии в здании однотрубной системы такой проблемы нет. так как носитель, пройдя по всем батареям, возвращается назад в центральный стояк. Это позволяет теплу равномерно распределяться по всем помещениям, не зависимо от их этажности, а на подающей трубе у всех батарей отопления установлены регулирующие клапаны.
3. Двухтрубная система, хотя и считается несколько более дорогой, тем не менее, самая лучшая, как в подаче тепла, так и его регулировки. В ней предусмотрены отдельные трубы для подачи носителя и возвращения его в систему. В такой схеме регулировка радиатора отопления в квартире проводится по отдельности в каждой комнате, так как они все оснащены специальными клапанами или автоматическими устройствами.

Как показывает практика, можно назвать счастливцами тех, у кого в квартирах есть регуляторы теплоподачи. Это позволяет им создавать комфортные для себя условия проживания и оптимизировать расходы.

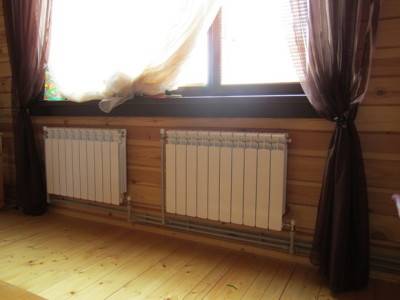

Установка радиатора и его теплоотдача

Как показала практика, количество тепла, которое отдает батарея отопления, зависит еще и оттого, где ее установить, и как подключить трубы. В зависимости от подключения труб тепловая мощность одного и того же радиатора может остаться 100% или стать меньше на 32%. Самым эффективным считается диагональное подключение при подаче горячей воды сверху, и подключении обратного трубопровода снизу с другой стороны. Именно по такой схеме подключают радиаторы на заводах во время испытания. Самое неэффективное — обратное односторонне подключение (горячая вода подается снизу, а отбирается холодная с той же стороны сверху) — тут потери достигают 32%.

От того, как подключены радиаторы теплоотдача тоже может понижаться или повышаться

Сильно снижают теплоотдачу радиаторов отопления защитные или декоративные экраны, большие подоконники, нависающие над прибором. Значительно понижает эффективность обогрева и установка в нише. И все это нужно учитывать при расчете количества радиаторов, увеличивая пропорционально количество секций. Тогда при любых условиях в доме или квартире будет тепло.

Настройка

Предварительная настройка необходима для терморегуляторов, имеющих сильфоны: модели с выносными датчиками и электронным управлением настраивать не нужно.

Настроить термостат можно следующим образом:

• Минимизировать влияние посторонних факторов: в помещении отключить все приборы, закрыть двери и окна.
• В удобном месте расположить контрольный термометр.
• Полностью открутить клапан терморегулятора, поворачивая его головку до упора против часовой стрелки.
• Подождать, когда температура в комнате поднимется на 1–2 ˚C выше желаемого значения.
• Полностью закрыть клапан, вращая головку по часовой стрелке.
• В момент достижения нужной температуры в помещении понемногу открыть терморегулятор до тех пор, пока он не станет нагреваться. Из радиатора в этом момент должен послышаться шум воды. На этом преднастройку считают оконченной.

Термоклапан: устройство, виды, способы установки

Термоклапан — это исполнительный механизм, работа которого осуществляется от воздействия с термостатической головки. По конструкции он бывает угловой, проходной и трехосевой правый или левый. Для изготовления используется латунь или бронза. Для дополнительной защиты от коррозии применяется хромирование или никелирование. Снаружи запорный вентиль может быть покрыт эмалью, что придает ему более эстетичный и благородный вид.

Для однотрубных и двухтрубных систем выпускаются разные клапана. Они различаются гидравлическими характеристиками, поскольку для одноконтурных трубопроводов требуется арматура повышенного проходного сечения.

Для однотрубного отопления, которое постепенно заменяются более экономичным и комфортным двухтрубным, ассортимент термоклапанов совсем небольшой, всего около 2-3 моделей. Основной объем продаж — 97-99% — это арматура для двухтрубных систем отопления.

Настройка температуры в многоквартирном доме на обратке и подаче

Установка регулятора отопительной системы будет зависеть от её общего устройства. Если СО смонтирована индивидуально для конкретного помещения, процесс совершенствования проходит благодаря следующим факторам:

• система работает от котла индивидуальной мощности;
• установлен специальный трехходовый кран;
• прокачка теплоносителя происходит в принудительном порядке.

В целом для всех СО, работы по регулировке мощности будут заключаться в установке специального вентиля на саму батарею.

С его помощью можно не только регулировать уровень тепла в нужных помещениях, но и исключить отопительный процесс вовсе на тех площадях, которые слабо используются или не функционируют.

Существуют следующие нюансы в процессе регулировки уровня тепла:

1. Системы центрального отопления, которые устанавливаются в многоэтажных домах, основываются зачастую на теплоносителях, где подача происходит строго вертикально сверху вниз. В таких домах на верхних этажах жарко, а на нижних — холодно, соответственно отрегулировать уровень отопления не получится.
2. Если в домах используется однотрубная сеть, то тепло от центрального стояка подаётся в каждую батарею и возвращается обратно, что обеспечивает равномерное тепло на всех этажах здания. В таких случаях проще установить клапаны регулировки тепла — установка происходит на подающую трубу и тепло продолжает распространяться также равномерно.
3. Для двухтрубной системы стояков монтируется уже два — тепло подаётся к радиатору и в обратном направлении, соответственно клапан регулировки можно установить в двух местах — на каждой из батарей.

Типы регулировочных клапанов для батарей

Современные технологии далеко не стоят на месте и позволяют для каждого радиатора отопления установить качественный и надёжный кран, который будет контролировать уровень тепла и нагрева. Подсоединяется он к батарее специальными трубами, что не займёт большого количества времени.

По типам регулировки выделяю два вида клапанов:

1. Обычные терморегуляторы с прямым действием. Устанавливается рядом с радиатором, представляет собой небольшой цилиндр, внутри которого герметично расположен сифон на основе жидкости или газа, который быстро и грамотно реагирует на любые изменения температуры. В случае если температура батареи повысится, жидкость или газ в таком клапане расширятся, произойдёт давление на шток клапана регулятора тепла, который переместится и перекроет поток. Соответственно если температура понизится — процесс будет обратным.

Фото 1. Схема внутреннего устройства терморегулятора для батареи. Указаны основные части механизма.

1. Терморегуляторы на основе электронных датчиков. Принцип работы аналогичен с обычными регуляторами, отличаются только настройки — все можно сделать не в ручном режиме, а в электронном — заложить функции заранее, с возможной отсрочкой времени и контролем температур.

Как отрегулировать радиаторы отопления

Стандартный процесс регулирования температуры радиаторов отопления состоит из четырёх этапов — стравливания воздуха, регулировки давления, открытия вентилей и прокачки теплоносителя.

1. Стравливание воздуха. На каждом радиаторе есть специальный клапан, открыв который можно выпустить лишний воздух и пар, мешающий нагреву батареи. В течение получаса после такой процедуры необходимая температура нагрева должна быть достигнута.
2. Регулировка давления. Чтобы давление в СО распределялось равномерно — можно повернуть запорные вентили разных батарей, закреплённых за одним отопительным котлом, на разное количество оборотов. Такая регулировка радиаторов позволит нагреть помещение как можно быстрее.
3. Открытие вентилей. Установка специальных трёхходовых клапанов на радиаторах позволит убрать тепло в неиспользуемых помещениях или ограничить нагрев, допустим, на время вашего отсутствия в квартире днём. Достаточно просто закрыть вентиль полностью или частично.

Фото 2. Трехходовой клапан с терморегулятором, позволяющий легко настраивать температуру радиатора отопления.

1. Прокачка теплоносителя. Если СО принудительная — прокачка теплоносителя осуществляется с использованием регулировочных вентилей, с помощью которых сливается некоторое количество воды, чтобы дать радиатору отопления возможность для нагрева.

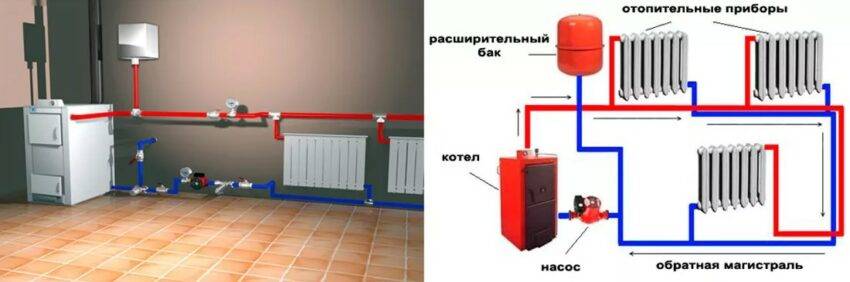

Регулировка отопления в частном доме

В частных домах необходимо уделить внимание отопительным системам ещё на моменте проектирования, следует подобрать качественный котёл или иное отопительное оборудование. Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:

Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:

• регулирующих — устанавливаются как на отдельных участках сети, так и для всей СО, помогают контролировать и регулировать уровень давления в системе, увеличивать или уменьшать его;
• контролирующих — различные датчики и термометры, с помощью которых получается информация об уровне давления и других параметрах системы отопления и существует возможность для их регулировки в ту или иную сторону.

Для своевременного контроля за работой СО в доме нужно предусмотреть установку манометров и термометров на участках до и после отопительного котла, в нижней и верхней точках системы отопления, установку расширительного бака, клапанов-предохранителей, отводчиков воздуха. Если система отопления работает правильно, вода в ней не должна нагреваться выше 90 °C, а давление не будет превышать 1,5-3 атмосфер.

Особенности однотрубной системы

Однотрубная система отопления частного дома подразумевает последовательное прохождение теплоносителя по всем радиаторам, которые имеются в системе. При этом вода или другая жидкость, идущая по магистрали, отдаёт часть своего тепла в первый радиатор, что способствует снижению температуры теплоносителя.

Однотрубное отопление частного дома тем и плохо, что температура нагрева последнего в цепи радиатора значительно ниже, чем первого. Этот недостаток можно достаточно легко устранить. Для этого необходимо увеличивать последовательно число секций в батареях. При этом, чем дальше радиатор находится от начальной точки магистрали, тем больше секций он должен содержать. Это один из самых главных недостатков, который имеет однотрубное отопление.

Однотрубное подключение радиаторов отопления достаточно сложный и трудоёмкий процесс, в котором очень важно произвести правильные расчеты количества секций. Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются. В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления

Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её

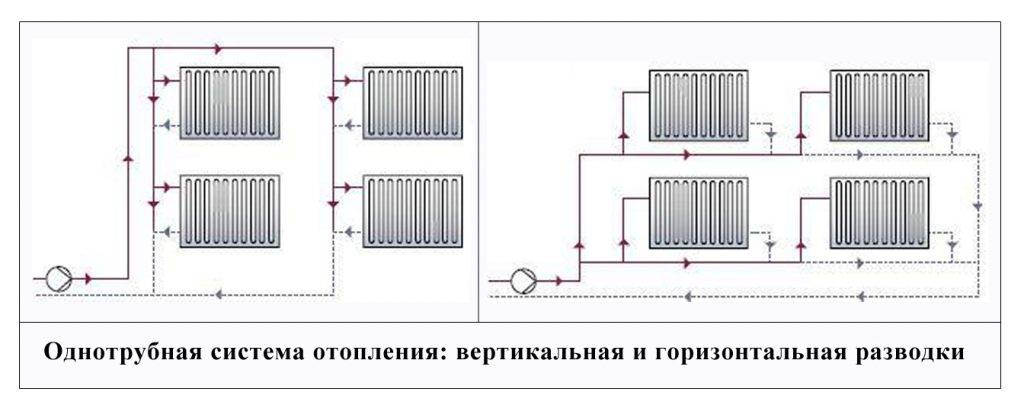

В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её

Однотрубная система отопления двухэтажного дома и однотрубная система отопления одноэтажного дома по своей сути достаточно сильно различаются. В настоящее время применяются горизонтальная однотрубная система отопления и вертикальная однотрубная система отопления. Так же создаются схемы, которые учитывают принудительную или естественную циркуляцию жидкости по системе. Не для всех случаев подходит естественная циркуляция, но иногда лучше использовать именно её.

Составные части однотрубной системы

Составные части однотрубной системы

Если реализация однотрубной системы отопления осуществляется своими руками, то всегда необходимо помнить о том, что байпас, а так же все самостоятельные элементы системы должны иметь возможность перекрываться вентилями. Это делается для того, что бы в случае выхода их из строя можно было без особых проблем произвести последующую замену или ремонт.

Горизонтальная однотрубная система отопления

Данная схема однотрубного отопления частного дома подразумевает применение в одноэтажных конструкциях. Только здесь можно её реализовать. Её ещё иногда называют однотрубной системой отопления Ленинградка. Схема подключения однотрубной системы отопления в данном случае очень даже простая.

Прокладывается магистраль либо над полом, либо в конструкции самого пола. При этом в обязательном порядке необходимо уменьшить теплоотдачу магистрали, а для этого систему необходимо утеплять. Все трубы в данной системе лучше устанавливать под определённым углом, а радиаторы можно монтировать на одном уровне.

Иногда горизонтальная однотрубная система устанавливается и в частных двухэтажных домах. Однотрубная схема отопления двухэтажного дома получается несколько сложнее, чем в одноэтажной конструкции. Здесь дополнительно в систему вводится стояк, который подаёт жидкость на второй этаж. Если имеется такая возможность, то стояк нужно врезать до первого радиатора, который расположен на первом этаже.

В данной системе регулировку температуры можно сделать поэтажно. Однотрубная система отопления многоэтажного дома может быть выполнена по такому же принципу, однако всегда нужно помнить, что потерь тепла в данной ситуации не избежать. На верхних этажах всегда будет значительно холоднее, чем на нижних.

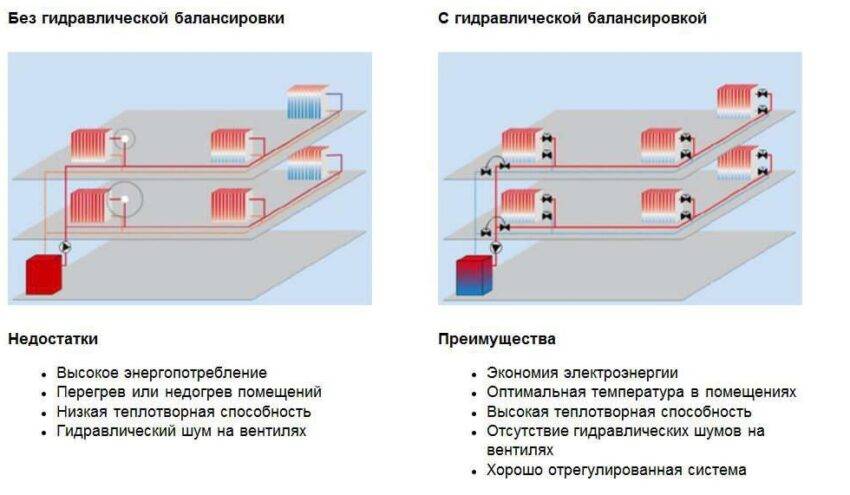

Регулировка отопления подачей или обраткой

В некоторых случаях эффективно перераспределить тепло по всей системе отопления поможет гидравлическая балансировка — регулировка подачей и обраткой. При этом теплоноситель направляется из мест его избытка на участки, испытывающие дефицит.

В многоквартирных домах процедура проводится согласно государственной программе энергосбережения. В частном коттедже это задача самого хозяина. Помимо выравнивания температуры на всех ветках системы гидравлическая балансировка помогает снизить энергозатраты и следовательно, расходы на отопление.

Работу выполняют квалифицированные специалисты. В трубах, длина которых 10 и более метров, и на участках, удаленных от циркуляционного насоса, устанавливаются балансировочные клапаны. Возможно разделение системы на автономные модули с индивидуальной настройкой, что уместно для получения разной теплоотдачи в каждом из помещений.

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:
