Установка и подключение биметаллических радиаторов отопления – использование запорной арматуры, фитингов

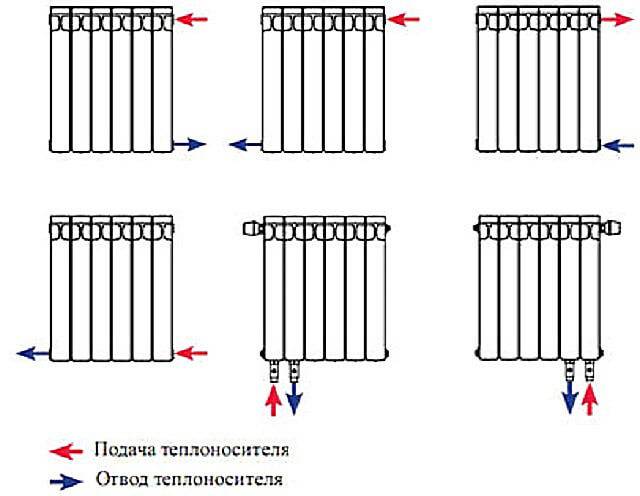

Схема подключения

Любой способ подключения может использоваться в одно- и двухтрубной отопительной системе. В первом типе монтаж батарей происходит так, чтобы они образовали единую цепочку, по которой вода протекает сверху вниз. Такую отопительную систему в частном доме делать невыгодно, так как первые радиаторы будут нагреваться очень хорошо, а остальные плохо. Это происходит из-за поступления к последним устройствам охлажденного теплоносителя.

Двухтрубная система является более выгодной, так как горячая вода поступает из одного стояка, а охлажденная стекает в другой. Такую разводку труб отопительной сети выполняют во всех частных домах, ведь она позволяет поддерживать постоянный заданный тепловой режим и дает возможность управлять этим режимом.

Обвязка радиаторов полипропиленовыми трубами

Обвязка обогревательных элементов — основной этап в установке системы отопления. Суть процесса — установка специальной аппаратуры, которая будет регулировать процесс теплоотдачи. С ее помощью происходит отключение батареи при авариях, замене элементов системы и ее промывке.

Для качественного монтажа системы отопления и эффективной ее работы следует приобрести запорную арматуру, фитинги, инструменты для монтажа.

Запорная арматура

На полипропиленовые трубы необходимо установить при вводе и выходе теплоносителя запорную арматуру.

Виды запорной арматуры при подключении полипропиленовых труб к радиаторам отопления:

1. Вентили (рекомендованы шаровые). Обычные вентили устанавливают на входящую и выводящую трубу непосредственно перед батареями. При одноконтурной системе дополнительный вентиль потребуется на перемычку между обраткой и подачей (на байпас). Вентили служат для перекрытия потока теплоносителя в случае необходимости при работающей системе. Ограничить подачу теплоносителя в радиатор при помощи шарового вентиля нельзя – установка его в промежуточное положение приводит к разрушению крана.
2. Дроссели – специальные вентили, регулирующие подачу теплоносителя в радиатор. Дроссель позволит вручную ограничивать теплоотдачу. Между прикрытием вентиля и падением температуры в комнате проходит до 2 часов.
3. Дроссели с терморегулятором (термостаты). Такие устройства самостоятельно регулируют подачу теплоносителя в зависимости от заданных параметров. Эти устройства позволяют сохранять ровную температуру воздуха вне зависимости от погодных колебаний.

Термостаты из полипропилена для подключения радиаторов к полипропиленовым трубам наиболее оптимальный выбор, хотя его трудно назвать бюджетным.

Фитинги

Для подключения радиатора к полипропиленовой трубе, для подключения разводящих труб к центральным, потребуются следующие соединительные детали:

• Тройники полипропиленовые с переходным отверстием. Стандартные переходники с 32 диаметра основной трубы на 25 разводящей. При переходе на радиатор с 25 диаметра на 20;
• Для установки запорной арматуры используют комбинированную тройную муфту – два выхода полипропиленовых сварных на трубу (25 диаметр) + резьбовой выход на вентиль на 0,5 дюйма (20 мм);
• Для подключения запорной арматуры к радиатору используют муфту-американку с накидной гайкой и резьбовым соединением.

Инструменты

Для монтажа полипропиленовых труб и радиаторов отопления потребуется стандартный набор инструментов:

• Сварочный аппарат или паяльник для полипропиленовых материалов;
• Шейвер для снятия алюминиевого армирования в месте соединения (при выборе полипропиленовых труб, армированных алюминием);
• Приспособление для резки полипропиленовых труб;
• Специальный ключ с зацепом для монтажа запорной арматуры.

Порядок работ:

• установка радиаторов;
• установка запорной арматуры;
• нарезка, сварка основной трубы с разводящей системой;
• монтаж и установка дополнительных узлов (перемычек, компенсаторов);
• соединение труб и радиаторов.

При проведении подключения радиаторов к полипропиленовым трубам следует использовать в качестве герметика резьбовых соединений материалы, устойчивые к высоким температурам. Как правило, для этого используется льняная пакля с краской или специальная синтетическая нить.

Какие фитинги лучше подходят для подключения радиатора отопления

Для стальных батарей набор включает:

• Пробки.
• Промывочный кран.
• Контргайку.
• Сгоны.

На верхних этажах многоэтажек потребуется кран Маевского.

В настоящее время вместо сгонов используют американки: на один радиатор достаточно двух штук. Выгоднее приобретать эти фитинги, комбинированные с кранами и дросселями.

Из арматуры в обвязке радиатора используют шаровые краны, дроссели, термоголовку.

Для радиаторов в полипропиленовых сетях выпускают готовые наборы фитингов. Они включают 4 переходника с одного размера резьбы на другой, кран Маевского, ключ для него, крепления. Резьбовые соединители укомплектованы уплотнителями.

Обвязка полипропиленовыми трубами – принцип выполнения

В последнее время полипропиленовые трубы становятся все более популярными. Разумеется, правильное подключение радиаторов отопления и обвязку можно выполнять и любыми другими трубами, но большинство профессионалов рекомендуют все же останавливать свой выбор именно на этих.

Обвязка полипропиленовыми трубами выполняется следующим образом:

в мультифлекс, соединяющийся с любым выходом, вставляется муфта с накидной гайкой;
посредством заранее прикрепленных скоб на стене фиксируются трубы

Важно, чтоб они не касались стены, а находились в 2-3 см от ее поверхности.. Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора

Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Преимущество полипропиленовых труб состоит в том, что они могут быть проложены в самой стене, а край трубы, необходимый для выполнения обвязки, выводится в непосредственной близости от радиатора. Крепежи для фиксации батарей можно использовать самые разные. Наиболее часто профессионалы с этой целью используют штыревое соединение, фиксирующееся на поверхности стены. Если же вы хотите подвесить радиаторы – используйте для этого обычные кронштейны. Маленькое уточнение – панельные батареи (в основном) продаются в комплекте с креплениями. А вот для секционных радиаторов крепление необходимо приобретать отдельно

Мы уже практически знаем, как правильно подсоединить радиатор отопления . Подсоединение кранов выполняется так:

• изначально кран необходимо разобрать;
• в радиатор вкручивается штуцер с накидной гайкой;
• при помощи специального ключа закручиваем гайку.

Помимо этого ключа, во время установки и обвязки радиаторов, а также во время того, как соединить две батареи отопления, вам также понадобятся:

• уплотнители;
• набор ключей;
• пакля;
• резьбовая паста;
• нити для резьбы.

Инструменты и материалы для монтажа радиаторов отопления

Расчет количества секций

Чтобы рассчитать нужное количество секций, необходимо принять во внимание ряд факторов. Прежде всего, нужно знать мощность батареи и площадь помещения. Существуют и более сложные методики подсчета, где учитываются дополнительные параметры (например, нестандартная высота потолков, количество окон и дверей, количество внешних стен и т.д.)

Существуют и более сложные методики подсчета, где учитываются дополнительные параметры (например, нестандартная высота потолков, количество окон и дверей, количество внешних стен и т.д.).

Перед установкой радиатора необходимо рассчитать количество секций

Простейшая же формула для расчета количества секций выглядит так:

количество секций = площадь помещения x 100/мощность батареи.

Стандартной высотой потолка считается значение 2 метра 70 сантиметров.

Если имеется 12 метровая комната и радиаторы со 180 ваттными секциями, то формула будет выглядеть так:

12 x 100/180 = 6,66.

Полученное значение округляем в большую сторону и в результате выясняем, что для отопления комнаты необходимо 7 секций.

Теплопотери

Помимо теплопотерь возникших при схемах подключения радиатора отопления, существует определенный вид теплопотерь при расположении радиатора отопления.

В случае, если радиатор располагается под подоконником, теплопотери при худшей конвекции составляют в лучшем случае около 4%.  А если радиатор отопления полностью находится в нише, в которой сделаны отверстия (частая практика при установке радиатора в нише под подоконником), то теплопотери при таком виде эксплуатации радиатора достигают 30%. При проектировании системы отопления и расчете секций радиатора данные факторы обязательно нужно учитывать.

Схемы подключения радиаторов

К отопительному контуру радиаторы отопления подключаются по нескольким схемам, к выбору которых нужно подходить очень ответственно. Дело в том, что неправильное подключение приводит к потере почти половины тепла. Неправильное присоединение секций приводит к неравномерному прогреву системы, а нарушение технологии сборки приводит к образованию протечек и порывов

Следовательно, важно не только подобрать подходящую схему, как соединить батареи отопления между собой, но и правильно присоединить секции радиатора. В любом случае работа требует внимания и аккуратности.

Радиаторы к системе отопления  подключаются следующим образом:

• Последовательно. В этом случае требуется одна труба отопительного контура.
• Параллельно. В работе задействуются две трубы, друг с другом радиаторы соединяются посредством верхнего и нижнего отвода.
• Сквозное подключение подразумевает прохождение теплоносителя через систему прибора отопления.

Технология монтажа

Алгоритм действий следующий:

• Согласование времени работ с коммунальной службой, которая должна перекрыть трубопровод.
• Согласование с соседями на нижнем и верхнем этаже работ по замене стояка.
• Демонтаж участков старой отопительной системы.
• Крепление батарей в намеченных точках.
• Нарезание резьбы на основных магистралях.
• Сборка участков сети, подключение радиаторов.
• Проверка системы.

На каждую батарею устанавливаются три проходные пробки и заглушка. При однотрубном подключении теплоноситель подается в верхней точке радиатора. В противоположной пробке монтируется кран Маевского, предназначенный для спуска воздуха. Внизу радиатора обустраивается обратка, а нижнюю точку закрывают заглушкой. В пробки монтируются также шаровые краны, чаще всего в комбинации с американками.

Схемы обвязки радиаторов отопления

Существуют три основные схемы подключения батарей – это однотрубная, двухтрубная и коллекторная (лучевая) система.

ОБВЯЗКА БАТАРЕИ ОТОПЛЕНИЯ! МОНТАЖ РАДИАТОРА отопления СВОИМИ руками! установка радиатора видео

Watch this video on YouTube

Однотрубная

Привлекательность данного метода построения обогревательных приборов заключается в существенной экономии трубопроводов.

Теплоноситель последовательно проходит через все батареи, теряя каждый раз определённое количество тепловой энергии. В результате от первого потребителя теплоноситель приходит к последнему прибору намного холодней своего первоначального состояния. Односторонняя схема обогрева является малоэффективной и в настоящее время в не применяется.

Двухтрубная

На его основе базируются такие виды подключений, как:

• боковое;
• диагональное;
• нижнее (верхнее);
• седельное.

Боковое. Самая популярная и самая функциональная – это боковая схема подключения. Теплоноситель заходит сверху, проходит через весь радиатор, остывая опускается вниз. Оба крана (подача и обратка) находятся с одной стороны батареи. Данная схема имеет нулевые теплопотери

Диагональное. Это вариант, когда с одной стороны прибора сверху заходит теплоноситель. Пройдя по всем полостям батареи, он выходит внизу с противоположного торца панели. Преимуществом такого способа подключения является то, что теплопотери составляют не более 5%.

Нижнее (верхнее). При этой схеме подключения подача и обратка заходят снизу с одной стороны. Преимуществом данного метода является то, что подводящиеся трубы можно поместить под плинтусом либо под напольным покрытием.

Недостаток этого варианта – большие теплопотери 15 – 20%. Верхнее подключение отличается тем, что приёмный и выходной патрубок располагаются не внизу, а вверху батареи.

Седельное. Седельная схема подключения отличается от предыдущего способа подсоединения тем, что нижние патрубки батареи находятся с противоположных сторон радиатора. Такое расположение входа и выхода теплоносителя позволяет ему наиболее полно пройти через все полости прибора.

Коллекторная (лучевая)

Лучевая разводка труб отопления — это также двухтрубная схема подключения батарей, только при индивидуальной подводке и обратки каждого прибора обогрева. Делается это через два коллектора, один из которых раздаёт трубы, подводящие теплоноситель, а второй соединяет в себе трубы обратки.

Особенности радиаторов из биметалла

Монтаж отопительной системы с участием биметаллических радиаторов требует знания их конструкции и внутреннего устройства.

Конструкция

Биметаллический радиатор отопления состоит из двух слоев металла — алюминиевого корпуса и сердечника, выполненного из стали либо меди. При этом существует две модификации этого устройства:

• Абсолютно биметаллические аппараты, в которых сердечник — это трубки, по которым течет теплоноситель без соприкосновения с материалом корпуса,
• Полубиметаллические, внутренние каналы которых просто усилены пластинами из другого металла.

Различная конструкция дает различия свойств самого устройства. Полностью биметаллические радиаторы отопления намного прочнее, устойчивее к резким изменениям условий эксплуатации и, следовательно, более долговечны.

Расчет количества секций

Правильная установка биметаллических батарей требует точного расчета их количества. Лучше всего доверить это дело специалистам. Но если вы планируете проводить монтаж отопления своими руками, то и все подсчеты придется провести самостоятельно. Для этого потребуются только две величины — мощность выбранного вами отопительного элемента и площадь помещения:

1. Сначала величину площади делим на 10 для расчета по 1 кВт на 10 м2.
2. Затем полученное число делим на мощность радиатора, заявленную в паспорте прибора.
3. Округление полученного числа в большую сторону до целых дает нужное количество.

Особенности и нюансы подключения биметаллических радиаторов отопления

Наиболее оптимальным способом подключения биметаллических батарей отопления является диагональное подключение. Это на самом деле беспроигрышный вариант, который можно рекомендовать практически в любой ситуации. Особенно актуальна такая схема подключения, в случае если устанавливается радиатор из большого количества секций. В самотечных системах не рекомендуется использовать более 12 секций.

В любом случае будет лучше установить 2 батареи по 7 секций, чем одну, состоящую из 14 секций. Боковое подключение не очень сильно отличается от диагонального метода при небольшом количестве секций, как правило, от 4 до 8. При дальнейшем увеличении количества секций эффективность диагонального подключения начинает существенно превосходить нижнее и боковое подключения.

Очень важное замечание касается краски и эмали, использованной для покрытия биметаллического радиатора. Выполняя подключение биметаллических батарей необходимо быть максимально аккуратным, чтобы не повредить краску

Если при установке вы повредите краску, то с течением времени она может начать отслаиваться под воздействием воды или даже просто от влаги из воздуха.

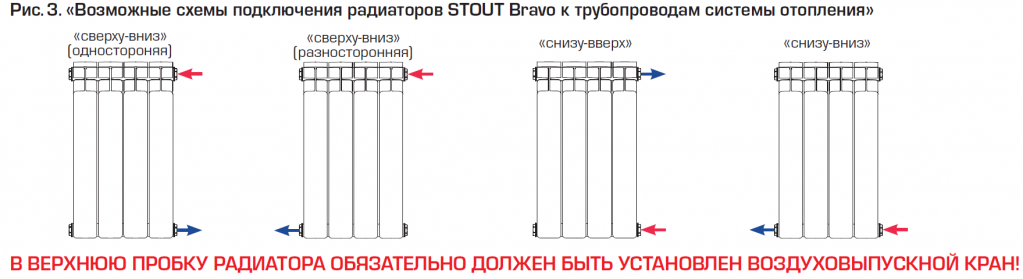

Схемы подключения биметаллического радиатора.

Чтобы избежать таких неприятных последствий, необходимо оперативно замазать сколы, дефекты, царапины и прочие повреждения аналогичной эмалью или краской, чтобы предотвратить расширение повреждений и отслаивание краски. Было бы очень хорошо иметь под руками краску, предназначенную для вашего радиатора отопления. По возможности ее обязательно стоит купить.

Необходимо не допустить и других возможных повреждений. Именно поэтому лучше, если подключение радиаторов отопления будет выполнять опытный мастер, который ранее работал с подобным оборудованием. Часто целлофан, в который завернуты биметаллические радиаторы, не снимается до самого завершения работы по их монтажу и подключению.

На что нужно обратить внимание при монтаже

Биметаллические радиаторы бывают двух типов: частичный биметалл, или полный. У частичных вертикальные коллекторы (к которым присоединяют арматуру или трубы) сделаны из алюминия, потому при соединении и установке нужно быть очень осторожным. При монтаже биметаллических радиаторов выполняйте следующие требования:

• Нельзя прикладывать чрезмерные усилия при соединении арматуры с коллекторами. Многие производители в паспорте к радиаторам дают подробные инструкции по установке. При этом большинство рекомендует использовать динамометрический ключ, при помощи которого можно контролировать прилагаемое усилие. Для алюминиевых коллекторов (частичный биметалл) это усилие не больше 100 Н*м., при сборке полного биметалла с коллекторами из стали 170…180 Н*м.

Боковое подключение, однотрубная разводка, подача снизу

Располагаться радиатор должен строго горизонтально

Разбор на сегменты

Чтобы правильно разобрать алюминиевый радиатор, вам понадобится специальный инструмент — ниппельный ключ, который делается именно для этой работы. В магазинах его, как правило, нет, поскольку он представляет собой продукт ума и труда работников сантехнической сферы. Добыть его можно двумя способами.

Первый — попытать счастья на местном рынке (если таковой имеется), где продаются различные подержанные инструменты и прочие полезные в хозяйстве вещи. Вполне вероятно, что там вы найдете искомое, причем по приемлемой стоимости. Второй вариант — обратиться в любую мастерскую, занимающуюся сантехническими работами, и попросить у них ниппельный ключ в аренду.

Когда ваши поиски успешно завершатся, можно заняться непосредственно разборкой оборудования. Для этой процедуры существует определенный порядок.

1. Первое, что нужно сделать — перекрыть воду в стояке, к которому подключен радиатор, и слить из системы теплоноситель. Если вы являетесь владельцем частного дома, то можете сделать это своими руками. Если же вы имеете дело с централизованной системой отопления, то такие вопросы могут решаться только через организацию, управляющую зданием. Для этого необходимо написать заявление и затем дождаться прихода специалиста. К слову, в случае проживания во многоквартирном доме вы можете производить подобные работы только в тот период, когда отопительный сезон уже закончен. В противном случае вы просто не сможете получить разрешение, поскольку остановка системы централизованного отопления принесет холод не только в вашу, но и в соседские квартиры.
2. После того как вы разобрались с отключением воды в системе, поставьте под места соединения радиатора и магистрали емкости для сбора остатков теплоносителя, который будет вытекать в процессе отделения оборудования.
3. Открутите фитинги, соединяющие батарею с магистралью. Заодно проверьте их состояние. Если вы заметите какие-либо недочеты — трещины или «сглаженную» резьбу — то лучше заменить эти элементы на новые. Только учтите, что с алюминиевыми радиаторами сочетаются далеко не все металлы. Например, фитинги из латуни или меди использовать категорически нельзя, так как из-за этого может возникнуть электрохимическая реакция, которая повлечет за собой начало коррозийных процессов.
4. После отсоединения снимите радиатор с удерживающих его кронштейнов.
5. Теперь пришло время использовать тот самый инструмент, над добычей которого вы в свое время изрядно потрудились. Ниппельный ключ нужно ввести в батарею ровно до того места, которое собираетесь демонтировать. Затем необходимо попасть концом инструмента в предназначенное для этого отверстие на соединительном элементе. После того как вам это удалось, поверните гайку в нужном направлении на пол-оборота. Вообще, для этого этапа желательно пригласить помощника, который будет фиксировать радиатор на одном месте, пока вы возитесь с соединениями. Итак, провернули гайку на пол-оборота, переходите к той, которая расположена на противоположной стороне, и там повторите ту же операцию. Таким образом, понемногу откручивая каждый элемент поочередно, вы сможете полностью отделить одну секцию от другой. Будьте внимательны и терпеливы — каждую гайку нужно поворачивать именно понемногу, примерно на 5–7 мм. В противном случае секцию может сильно перекосить, результатом чего станет повреждение элементов радиатора, и возникнет необходимость их замены.
6. После откручивания нужных гаек снимите сегмент, а затем проведите проверку всех прилагающихся к нему прокладок. Качество и состояние резиновых уплотнителей играет важную роль. Деформированные прокладки могут вызвать появление протечки. Поэтому в случае малейших сомнений в их пригодности лучше заменить эти элементы на новые. Причем желательно приобрести прокладки из паронита, поскольку этот материал лучше всего себя зарекомендовал. Если нет такой возможности, то попробуйте найти хотя бы силиконовые уплотнители. Резиновые же ставить не рекомендуется, так как они быстро выходят из строя.

Что необходимо для подключения радиаторов

Создание отопительной системы – достаточно сложный процесс. Между тем, соблюдая все правила и четкую последовательность работ, с ним сможет справиться и новичок

Как подключить батарею отопления правильно? Главное – внимание. Для качественного монтажа и подключения радиаторов необходимы некоторые комплектующие

В частности:

• переходники с правой и левой резьбой (футорки);
• инструменты для качественного навинчивания переходников;
• заглушки, ручной воздухоотводчик, ключ для стравливания воздуха, переходники;
• запорная арматура, шаровые краны, вентили;
• трубы.

Комплект для установки радиатора отопления

Выбор схемы соединения батарей

Для решения вопроса, как соединить алюминиевые радиаторы между собой, используются разные схемы, поэтому важно выбрать наиболее удобную и эффективную.

В большинстве случаев приборы отопления соединяются последовательно, при этом обеспечивается максимальная надежность системы. Кроме того такая схема не требует больших технических затрат и обслуживания. С помощью последовательной схемы допускается соединение четырех радиаторов. Подключение к системе выполняется в нижней части. Если трубы или радиаторы начинают провисать, то устанавливают специальные распорки.

Единственным минусом такой схемы является неравномерный прогрев помещения. Это происходит из-за меньшего нагревания последних батарей в системе. Причем разница температуры первого и последнего прибора отопления может составлять около 18 градусов.

Решением проблемы такого типа является установка электрического котла.

Обвязка полипропиленовыми трубами инструктаж

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые. Шаровые краны для обвязки покупаются также полипропиленовые, они могут быть прямыми и угловыми, этот вариант самый простой и недорогой. Латунная арматура стоит дороже, да и установка ее сложнее.

Обвязка из полипропилена выполняется таким образом:

• муфта с накидной гайкой вставляется в мультифлекс, который легко соединяется с любым выходом;
• сами трубы крепят к стенам на удобной высоте, они не должны плотно прилегать к поверхности, лучше оставлять зазор в 2-3 см. Крепят трубы при помощи специальных скоб, которые к стене фиксируются гвоздями или саморезами.

К радиаторам обвязка полипропиленом может осуществляться и при укладке труб в стену, в таком случае на поверхность они выходят только в местах подключения.

Обвязка радиаторов может выполняться при помощи самых различных труб, но специалисты рекомендуют использовать полипропиленовые.

Крепеж для батарей может быть самым различным, чаще всего это штыревое соединение, которое фиксируется на поверхности стены. Могут применяться и угловые кронштейны, которые также позволяют подвесить радиаторы на необходимой высоте. Для панельных батарей крепеж поставляется в комплекте, для секционных — необходимо покупать отдельно. Обычно для одной секции достаточно двух кронштейнов либо штырей.

Соединение кранов осуществляется таким образом:

• кран разбирается, в радиатор вворачивается штуцер и накидная гайка;
• специальным ключом гайка плотно закручивается.

Как видим, процесс этот предельно простой. Чтобы выполнить подобную работу, необходимо только приобрести специальный сантехнический ключ для американок, без которого просто установить кран вряд ли получится.

Для установки батарей и выполнения их обвязки требуются следующие материалы и инструменты:

• набор специальных ключей;
• уплотнители для резьбовых соединений;
• пакля и резьбовая паста;
• нити для резьбы.

Особенности подключения радиаторов

Монтаж отопления отличается некоторыми особенностями:

1. Необходимо соблюдать расстояние от радиатора до подоконника 100 мм. Если зазор между батарей и низом подоконника отличается, то тепловой поток нарушается, эффект отопительной системы будет низким.
2. От поверхности пола до батареи расстояние должно составлять 120-150 мм, в противном случае происходит резкий перепад температур.
3. Чтобы теплоотдача оборудования была правильной, расстояние от стены должно составлять от 20 мм.

При этом учитываем, что на установку и эффективность радиаторов отопления большое влияние оказывает метод монтажа: под подоконником в открытом виде эффективность системы отопления максимальная — 96-97%, в нише в открытом виде — до 93%, в частично закрытом виде — 88-93%, в полностью закрытом виде — 75-80%.

Отопительный радиатор может устанавливаться при помощи самых различных способов, его обвязка выполняется металлическими, полиэтиленовыми, полипропиленовыми трубами

Важно при монтаже правильно расположить не только трубы, но и сами батареи, выполнить подключение в соответствии со всеми рекомендациями и нормами. В этом случае отопительная система будет работать очень эффективно, не потребует проведения ремонтных работ. Поделитесь полезной статьей:

Поделитесь полезной статьей:

Направление циркуляции теплоносителя

Нижнее седельное подключение батарей с применением нижнего вертикального коллектора позволяет не зависеть от направления подачи теплоносителя. Этого не скажешь о боковой и диагональной поводке, а также когда используются радиаторы с нижним узлом подключения: тут подачу необходимо четко выверить. В противном случае может произойти полное прекращение нагревание прибора, или он будет нагреваться очень слабо. Боковое или диагональное подключение предусматривает использование верхней подачи (обратная труба в таком случае идет снизу).

Монтируя биметаллический радиатор с нижним подключением, важно заранее уточнить, какой из входов будет соединяться с подачей. Обычно эту информацию указывают в паспорте

Направления важно не перепутать, т.к. подача в таких отопительных приборах оснащена трубкой, идущей от узла входа вверх. С ее помощью осуществляется доводка теплоносителя до верхнего коллектора. После этого он растекается по радиатору.
