Регулировочные краны для радиаторов отопления, установка вентиля

Виды кранов для батарей

Для установки на батарее предназначаются:

  • запорная арматура для радиаторов (шаровые краны полуоборотные);
  • воздушные спускные клапаны (ручной кран Маевского, автоматические воздухоотводчики);
  • балансировочные вентили для радиаторов;
  • регулировочные вентили, оснащенные термоголовками (клапаны термостатические);
  • краны для слива теплоносителя.

Чтобы определиться, какие краны ставить на радиаторы отопления, необходимо разобраться в принципах действия и предназначении каждого устройства.

Кран Маевского

Это ручной воздушный клапан для радиатора отопления, который позволяет удалять воздушные пробки из батарей. Вместо механического крана Маевского допускается установка автоматического воздухоотводчика, но эти изделия выглядят не так эстетично.

Кран Маевского состоит из полимерного корпуса, в который впаяна шайба с резьбой в сквозном конусообразном отверстии. С внешней стороны в шайбу ввинчивается конус соответствующих размеров, также оснащенный резьбой. Для вкручивания и выкручивания конуса предусмотрено углубление под отвертку или специальный ключ, который входит в комплектацию изделия.

Схематичное изображение крана Маевского

Также на корпусе имеется пластиковая шайба с отверстием, через которое и стравливается воздух. Для этого требуется вставить отвертку или ключ в углубление и повернуть конус на один оборот. Когда из отверстия начинает течь вода, запорный конус ввинчивают до упора обратно.

Шаровые краны: виды и параметры

При монтаже каждого радиатора желательно поставить два шаровых крана или шаровой на подачу и регулировочный – на обратку. Шаровые краны – это запорная арматура, позволяющая перекрывать поток теплоносителя и демонтировать радиаторы без слива теплоносителя из всей системы.

Устройство шарового крана

Ключевым элементом устройства является стальной шар с отверстием для прохода теплоносителя. Шар закреплен на штоке, и при повороте рукоятки на 90 градусов он разворачивается и полностью перекрывает поток среды.

Шаровые краны различаются:

  • по материалу изготовления корпуса (латунь, силумин, полипропилен);
  • по конструкции (прямой и угловой);
  • по пропускной способности (у полнопроходных отверстие в шаре практически совпадает с диаметром трубы, у стандартных – составляет 70-80% от этого показателя).

Рассматривая, какие краны лучше ставить на радиаторы, предпочтение стоит отдать полнопроходным, так как они не уменьшают проходимость системы и не снижают теплоотдачу приборов отопления.

Вентили с термоголовками

Термостатический вентиль для радиатора отопления дает возможность управлять температурой в помещении. В зависимости от модели, настройка термоголовки на определенную температуру выполняется вручную или работа клапана гибко регулируется автоматическим устройством. Под воздействием термоголовки смещается шток вентиля, изменяя его проходное сечение.

Вентиль с термоголовкой

Если установленный термоклапан не имеет функции блокировки потока теплоносителя, дополнительно требуется смонтировать запорный кран, чтобы полноценно обслуживать батарею.

Краны промывочные

Промывочный кран на радиатор предназначен для слива теплоносителя в процессе промывки системы. В конструкцию сварного промывочного крана входит металлический корпус, резиновая прокладка и длинный шток. Чтобы открыть такой кран, используется газовый ключ или пассатижи.

Промывочный кран

Данное устройство имеет существенный недостаток – резиновая прокладка легко разрушается при эксплуатации крана, что приводит к аварийной ситуации. Вместо сварного промывочника на радиатор рекомендуется поставить радиаторную пробку либо переходник с пробковым вентилем.

Балансировочный вентиль

Вентиль балансировочный для отопления дает возможность отрегулировать температурный режим работы отопительных контуров. Если радиатор не снабжен термостатическим вентилем, используют механический клапан настроечный, у которого вручную задают диаметр проходного сечения, исходя из показаний давления в трубопроводе на отрезках до и после крана.

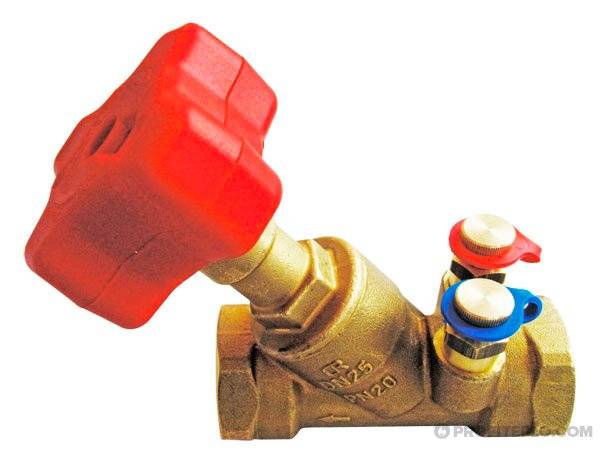

Балансировочный вентиль

В системах с корректировкой температуры батарей при помощи термостатических вентилей, автоматический регулировочный кран отвечает за балансировку давления. Балансировочный регулирующий кран монтируют на трубу обратки.

Производители балансировочных вентилей

На строительном рынке широко представлены модели зарубежных и отечественных производителей, некоторые компания является ведущими поставщиками энергосберегающего оборудования.

Danfoss – датская компания, основанная в городе Норборг в 1933 году, является одним из ведущих мировых производителей и поставщиков энергосберегающих систем. Концерн производит холодильную технику, силовую электронику, теплонасосы, тепловую и промышленную автоматику, кабельные системы обогрева (теплые полы). Линейка продукции представлена запорными, автоматическими и ручными вентилями баланса серии ASV и MSV, комбинированными моделями АВ-QM, AB-PM.

Broen – датская компания, основанная в 1948 году шведским инженером Поль Броеном, на российском рынке появилась в 1996 году. В Коломенском районе с 2010 года работает завод компании. Концерн занимается производством широкого ряда трубопроводной арматуры, к которой относятся: шаровые, вентильные запорные краны, затворы обратные и балансировочные (Broen Ballorex), предохранительные клапаны, чугунные фильтры. Линейка арматуры для балансировки представлена сериями Broen: Venturi Fodrv, DRV, Dynamic, Venturi DRV.

Рис. 13 Арматура для балансировки от Danfoss и Broen

Giacomini – итальянский поставщик трубопроводной арматуры. Концерн основан в 1951 году, имеет товарооборот 170 млн. евро в год , 3 завода в Италии и 18 филиалов во всем мире, на которых работают около 1000 сотрудников. Концерн производит регулирующую и запорную арматуру для радиаторов, термостаты, коллекторы для отопления и водоснабжения, трубы и фитинги для аппаратуры учета энергии, солнечные панели. Вентили баланса представлены модификациями R206 A, R206 B.

АДЛ – российский производитель инженерного оборудования для жилищно-коммунального сектора и различных отраслей промышленности. Компания основана в 1994 году, а с 2002 года у нее появился первый завод в поселке Радужный Коломенского района Московской области.

Компания производит широкий ряд сантехнического оборудования: регулирующие обратные клапаны, насосные установки, задвижки, вентили и шаровые краны, циркуляционные и пароконденсаторные насосы, тепловые пункты, сепараторы. Линейка балансировочных клапанных устройств названа Гранбаланс и состоит из моделей серии DN.

Рис.14 Автоматический балансировочный клапан Giacomini и АДЛ

Балансировочный клапан для системы отопления является важнейшим устройствами для поддержания постоянной температуры в стояках или радиаторах отопления. Их применение в быту не совсем оправдано. Стоимость одного прибора от известного производителя достигает 100 у.е., отечественные устройства также не отличается дешевизной. Устройства рациональнее использовать для поддержки температуры в стояках многоквартирных домов с большим числом радиаторов.

Любую отопительную систему необходимо настраивать должным образом. Главная цель такой настройки – обеспечить одинаковые показатели на всех участках сети. Например, если это отопительная система многоэтажного дома, то тепло должно быть как на самом верхнем, так и на нижнем этажах. Данные показатели должны быть не только равнозначными, но и приближенными к нормативным. Одним из наиболее эффективных способов настройки является использование балансировочного клапана, установка которого в идеале должна быть продумана еще на стадии создания проекта отопительной системы.

Шаровой кран и его устройство

Шаровой кран в разрезе.

Шаровой кран – разновидность запорной арматуры, которая предназначена для полного перекрытия поступления теплоносителя в радиатор отопления. Регулировать при помощи данного устройства количество подаваемого теплоносителя в батарею нельзя. Принцип работы механизма основан на перекрытии потока за счет запирающего элемента. Его функцию выполняет шар со сквозным отверстием.

Осуществляя поворот рычага, человек поворачивает шар со сквозным отверстием внутри крана. В зависимости от положения последнего, открывается или закрывается поступление подогретой воды в отопительный контур. Поворачивать рычаг можно только на 90° в одну и другую сторону.

Устройство запорного шарового механизма.

Устройство запорного шарового механизма. Как уже было сказано выше, запорным механизмом здесь выступает шар со сквозным отверстием. С обеих сторон шара размещаются уплотнительные седла. Они выполняют две функции. Предупреждают протечку теплоносителя в трубу в закрытом положении крана. Обеспечивают наименьшее сопротивление при повороте шара.

Запирающий механизм приходит в движение за счет поворота рычага, который располагается над корпусом крана. Он соединен с запорным шаром через валик (предотвращает вырывание рычага при повышенном давлении в системе) и шайбу (она отвечает за низкое сопротивление скольжения при повороте валика). Корпус устройства выполняется либо из прокатной стали, либо из латуни и ее сплавов.

Монтаж шарового крана. Как установить кран на батарею отопления правильно? На данный вопрос лучше ответит специалист своего дела, а потому все работы нужно доверять только ему. Если же установку провести планируют своими руками, нужно учесть ряд нюансов.

Во-первых, нужно правильно выбрать кран. Для труб, диаметр которых не превышает 40-45 мм подойдет муфтовое устройство. Для труб большого диаметра (свыше 50 мм) покупают фланцевые краны (разборные и монолитные).

В-третьих, нужно уточнить тип резьбы крана и направление теплоносителя в нем. Последний параметр нетрудно определить по стрелке, которая наносится на корпус запорного механизма. Резьба крана может быть с обеих сторон внутренней или внешней. Есть варианты, где сочетаются оба вида резьбы.

Ход проведение работ:

Вопросы по эксплуатации шаровых кранов. В ходе эксплуатации у людей возникает ряд вопросов, на которые с радостью отвечают специалисты. Как открыть кран на батарее отопления в начале сезона? В данном случае речь идет о нижнем кране возле радиатора, так как верхний кран должен в летне-осенний период находиться в положении «открыто».

Байпас – труба перед радиатором, которая соединяет подачу и обратку.

Итак, перед тем, как открыть кран на батарее отопления, необходимо подождать 1 день после начала отопительного сезона. За эти сутки качество теплоносителя заметно улучшится. Далее действуют следующим образом: практически одновременно открывают вначале нижний, а затем верхний запорные механизмы. Ждут несколько минут. Если за это время журчание и бульканье в радиаторе не прекратилось, то из него необходимо стравить воздух. В ходе работ используют кран Маевского.

Как заменить кран на батарее отопления? Этот вопрос возникает в тот момент, когда течет кран на батарее отопления. Плохо, если это заметили после начала отопительного сезона и в помещении есть централизованный контур подачи тепла. Ведь замена запорного механизма проводится только в том случае, когда в радиаторе нет теплоносителя. А слить воду с системы может только мастер из организации, обеспечивающей подачу тепла. В этом случае решением проблемы является только вызов мастера на дом. Самостоятельно проводить работы по замене сломанного механизма не рекомендуется.

Если протекает кран батареи отопления в частном доме, где есть автономный контур обогрева, то работы можно провести и самостоятельно. Но нельзя забывать о сливе теплоносителя из системы. Работы по замене крана ничем не отличаются от его изначальной установки.

Другие виды

Иным видом кранов являются вентили, которые обеспечивают регулировку напора воды

Выбирать этот элемент нужно очень осторожно, поскольку он должен по маркировке подходить к определенной коммуникационной системе. Дело в том, что вода в трубопроводе должна циркулировать исключительно в одном направлении

Для чугунных или иных труб отопительной системы нужно приобретать вентиль, оснащенный коническим клапаном. Он является открытым, поэтому пропускает много воды, поэтому теплоотдача конструкции будет высокой. При необходимости, когда комната чрезмерно нагревается, можно снизить теплоотдачу и уменьшить поток горячей воды, поэтому можно самостоятельно регулировать воду.

Вентиль регулировочный используется в автономном отоплении. однако в них нет датчика температуры и специальной шкалы. Также вентиль может оснащаться термоголовкой или терморегулятором.

Порядок установки

Проще всего установить фланцевый шаровый кран, это очень популярная конструкция. Чтобы установить такой кран, необходимо:

  1. Выбрать подходящее место.
  2. Обмотать резьбу крана уплотнителем, например, ФУМ лентой.
  3. Привинтить кран.
  4. Проверить места соединения на предмет протечек.

Выясняя, как правильно поставить кран на батарею, следует учесть ряд нюансов, которые помогут грамотно выполнить эти операции. Например, если кран врезают в уже готовую систему, следует вырезать небольшую часть трубы и нарезать подходящую резьбу, если таковая отсутствует. Больше полезной информации по установке вы можете подглядеть в видеоматериале:

Разумеется, перед началом работ понадобится удалить теплоноситель из отопительной системы. У владельцев частных домов с индивидуальным отоплением проблем не возникнет, а вот жильцам квартир придется согласовать это мероприятие с управляющей компанией.

Шаровый кран устанавливают на участке между батареей и байпасом — специальной перемычкой, которая обеспечивает циркуляцию теплоносителя в системе, даже когда кран перекрыт

Кран устанавливают перед батареей и за перемычкой, которая соединяет “вход” и “выход” теплоносителя, чтобы при перекрывании потока теплоноситель не прекращал циркулировать по системе. Если такая перемычка (профессионалы называют ее байпас) отсутствует, при установке крана на радиатор эту проблему нужно обязательно решить. Устанавливая кран, следует учесть два момента:

  • Не должно быть препятствий для регулировочной ручки, установленной в любое положение.
  • Следует обеспечить свободный доступ пользователя к крану.

Перед приобретением крана, конечно, следует убедиться, что диаметр крана и трубы, на которую его будут устанавливать, соответствуют друг другу. Уточнить стоит также и тип резьбы. У фланцевого крана эти элементы могут быть выполнены следующим образом:

  • обе резьбы внутренние;
  • обе резьбы внешние;
  • сочетание внутренней и внешней резьбы с разных сторон.

На фланцевых кранах имеется специальная маркировка в виде стрелки, которая указывает направление потока рабочей среды, т.е. теплоносителя. Не стоит пренебрегать этими указаниями при установке крана.

Чтобы избежать протечек, следует правильно использовать ФУМ ленту или другой подходящий уплотнитель. В случае, когда кран устанавливается на трубу с открытой резьбой (понятно, что на фланце крана резьба будет закрытого типа), уплотнитель наматывают по часовой стрелке. При этом мастер располагается лицом к отверстию трубы. Если же открытая резьба находится на фланце, уплотнитель также наматывают по часовой стрелке, но уже располагаясь лицом к крану, а не к трубе.

Когда ФУМ лента намотана правильно и в достаточном количестве, для завинчивания резьбы понадобятся заметные усилия. По окончании работ часть уплотнителя может немного выступать на стыке, это совершенно нормальная ситуация, характерная для хорошей герметизации. Если же кран проворачивается легко, использован слишком тонкий слой уплотнителя. В этом случае следует намотать еще немного ФУМ ленты, а затем плотно привинтить кран к трубе. Соблюдение этих несложных правил поможет установить кран правильно и обеспечит достаточно высокую герметизацию.

По окончании работ необходимо обязательно проверить соединение, заполнив систему водой, желательно, при повышенном давлении. Пренебрежение этим правилом может привести к затоплению помещения из-за неправильной герметизации соединений. Чаще всего от последствий недобросовестной работы страдают жильцы многоквартирных домов, поскольку заполнение отопительной системы водой перед началом отопительного сезона обычно проводится без предупреждения в будний день.

Способы увеличения теплоотдачи батарей

Наличие/отсутствие возможности повысить теплоотдачу зависит от расчета запаса мощности радиатора. Если прибор не в состоянии выдавать больше тепловой энергии, то тут никакая арматура не поможет.

Попытаться изменить ситуацию можно одним из нижеперечисленных способов:

  1. Прежде всего, следует проверить, не произошло ли засорение фильтров и труб. Засоры образуются как в старых зданиях, так и в новых постройках, поскольку в систему попадает разный строительный мусор. Когда чистка не дает результатов, нужно предпринимать кардинальные меры.
  2. Повышение температуры теплоносителя. Это можно сделать при наличии автономного теплоснабжения, но при централизованном отоплении вряд ли.
  3. Замена типа подключения. Не все способы подсоединения батарей имеют одинаковую эффективность. К примеру, обратное боковое подключение приводит к понижению мощности примерно на четверть. Также на теплоотдачу влияет место монтажа прибора.
  4. Наращивание количества секций. Если место расположения и способ подсоединения радиаторов выбраны правильно, а в комнате также холодно, это означает, что тепловой мощности приборов не хватает. Тогда необходимо увеличить количество секций.

Если отопительная система укомплектована батареями с регулировкой температуры, то им требуется определенный запас мощности и в этом заключается их основной недостаток. В результате возрастают расходы на обустройство обогрева, поскольку каждая секция стоит денег.

Комфорта нельзя достичь, если в помещении холодно или слишком жарко, поэтому регулировка тепла в батареях отопления является универсальным решением данной проблемы.

Стояки и вентиль, отсекающий участки отопления

Рекомендации специалистов и в данном случае не отличаются оригинальностью решения, поскольку лучшим выбором считаются пробковые вентили. В стояках необходимо создать условия для сброса жидкого теплоносителя и для этой цели выбирают заглушки, но они не всегда удобны, так как довольно проблематично будет выкрутить заглушку на подающем стояке, по которому циркулирует водяной поток с температурой воды около 90 градусов.

В итоге вывод очевиден: следует поставить для сброса воды вентили.

В данной ситуации можно использовать винтовые устройства, так как они не будут иметь существенные недостатки:

  • если сальник установить правильно, он не будет иметь контакта с водяным потоком под давлением;
  • гидроудары становятся невозможными, поскольку вентиль в основном бывает закрыт;
  • чтобы заменить прокладки, не потребуется сбрасывать систему всего дома – достаточно будет остановить стояк.

Установка и регулировка кранов


Балансировочный кран ставится для регулировки потоков теплоносителя по пути к котлу При установке шаровых кранов нерегулируемого типа используются простые схемы, позволяющие свободно размещать их на полипропиленовых отводах от стояка еще до поступления в батареи. Из-за простоты конструкции монтаж этих изделий возможен собственными силами. В дополнительной регулировке такие запорные вентили не нуждаются.

Гораздо сложнее смонтировать вентильные устройства на выходе отопительных батарей, где регулировка объемов потока обязательна. Вместо шарового крана в этом случае ставится регулировочный клапан на отопление, при монтаже которого потребуется помощь специалистов. Самостоятельно сделать это удается только после внимательного изучения инструкции по установке.

В зависимости от схемы компоновки приборов и разводки труб отопления возможен подбор специального крана угловой формы, подходящего для радиаторов с декоративным покрытием

При выборе изделия внимание обращается на величину предельного давления, обычно указанного на корпусе или в паспорте изделия. Оно с небольшой погрешностью должно соответствовать давлению, развиваемому в сети отопления многоэтажного жилого дома

Желательно придерживаться следующих рекомендаций:

  • Для монтажа на радиаторы следует подбирать качественные краны из толстостенной латуни, образующие соединение с накидной гайкой – американкой. Ее наличие позволит при необходимости быстро отсоединить аварийную подводку без излишних вращательных операций.
  • На однотрубном стояке потребуется смонтировать байпас, устанавливаемый с небольшим смещением от основной трубы.

Запорные вентили отопления

Этот класс предназначен для регулировки прохождения объема теплоносителя на определенном участке системы или всей магистрали в целом. Запорный игольчатый вентиль для отопления монтируется на тех участках трубопровода, где необходима плавная регулировка объема жидкости – в коллекторах теплого пола, в радиаторах. Шаровые модели предназначены для оперативного перекрытия жидкости.

Шаровой вентиль

Этот тип вентилей появился относительно недавно – 20-30 лет назад. До этого в конструкции использовался игольчатый шток, который не обеспечивал оперативное перекрытие воды.

Конструкция шарового вентиля проста – в качестве запорного элемента используется шар со сквозным отверстием. При его повороте смещается ось отверстия, в результате чего частично или полностью перекрывается поток теплоносителя. Чем отличается игольчатый вентиль для отопления от шарового? В последнем диаметр отверстия всегда меньше сечения трубы. Поэтому на этом участке магистрали происходит увеличение гидравлического сопротивления.

  • Обвязка радиаторов — в конструкции байпасов;
  • В ключевых узлах отопления, где вероятность поломки высока;
  • Перед каждым радиатором.

Нужно помнить, что принцип работы шарового крана не подходит для регулировочного вентиля на радиатор отопления. С его помощью невозможно регулировать объем потока теплоносителя с должной точностью.

В подавляющем большинстве случаев для поворота шара в вентиле предусмотрена ручка. Она смещается на 90° и при этом не должна задевать стены или трубы.

Игольчатый вентиль

Игольчатый вентиль отопления

Каждый терморегулирующий вентиль отопления имеет игольчатый шток, необходимый для перекрытия воды в трубах. Он располагается перпендикулярно относительно плоскости трубы, а на его торце находится седло, блокирующее поступление теплоносителя.

Он может быть установлен не только в качестве вентиля для батареи отопления, но и на тех участках системы, где требуется плавная регулировка объема воды. Запорный игольчатый шток вращается на внутренней резьбе в корпусе вентиля, уменьшая (увеличивая) проходную способность канала крана. Благодаря простому принципу работы игольчатый вентиль в батарее отопления может работать в нескольких режимах:

  • Ручное регулирование;
  • Установка сервомеханизмов, соединенных с датчиком температуры, позволит автоматически изменять объем поступления теплоносителя в радиатор или определенный участок отопления;
  • Дополнительный блок внутри вентиля для радиатора отопления изменяет положение штока в зависимости от температуры воды и установленных пользователем значений.

Кроме этого, игольчатые вентили для отопления различаются по типу крепления – фланцевые или на резьбовом соединении. Также при выборе следует учитывать форму канала, которая может быть прямоточная или угловая. В автономных отопительных системах частного дома чаще всего применяют прямоточные модели, так как значение давления в трубах не превышает 5 бар. Угловые вентили монтируют в магистралях, где возможны резкие перепады давления и требуется полная герметизация прохода в случае резкого скачка напора жидкости или газа.

Одной из характеристик игольчатого вентиля для отопительных систем является шаг внутренней резьбы. От этого параметра зависит уровень регулировки потока теплоносителя.

Регулирующие вентили для радиаторов

Чтобы в ручном режиме отрегулировать работу отопительных приборов, используют специальные вентили. Такие краны реализуют с прямым или угловым подключением. Порядок, как регулировать батареи отопления с помощью этих устройств в ручном режиме, заключается в следующем.

При повороте вентиля опускается или поднимается запорный конус. В закрытом положении поток теплоносителя полностью перекрывается. Перемещаясь вверх или вниз, конус регулирует в большей или меньшей степени количество циркулирующей воды.

Благодаря данному принципу действия такие вентили также называют «механическими  регуляторами температуры». Устанавливают их на батареи на резьбу, а к трубам подсоединяют фитингами, чаще всего обжимного типа.

Регулировочный вентиль, используемый для отопительных приборов, имеет следующие преимущества:

  • устройство отличается надежностью, ему не опасны засоры и мелкофракционные абразивные частицы, присутствующие в теплоносителе – это касается исключительно качественных изделий, у которых конус клапана произведен из металла и тщательным образом обработан;
  • изделие имеет доступную стоимость.

У регулировочных вентилей имеются и недостатки – каждый раз при использовании устройства его положение приходится менять вручную  и по этой причине довольно проблематично поддерживать стабильный температурный режим.

Для того, кого не устраивает такой порядок, и он задумывается над тем как регулировать температуру батареи отопления другим методом, больше подойдет применение автоматических изделий, позволяющих держать под контролем степень нагрева радиаторов.

Балансировочный вентиль

Вентиль для регулировки отопления по конструкции отличается от обычного шарового тем, что может плавно перекрывать проходное сечение за несколько оборотов. Причем после балансировки положение вентиля можно зафиксировать, дабы никто случайно не нарушил настройки. Данный вид регулировочных кранов ставится на выходе из радиатора, как показано на схеме:

Здесь показано присоединение к двухтрубной горизонтальной системе, наиболее распространенной в частных домах и квартирах с индивидуальным отоплением. Кстати сказать, принцип монтажа арматуры при однотрубной схеме остается таким же. На подающей подводке ставится обычный шаровой, а на обратной – регулировочный кран. В том случае, когда в двухэтажном доме имеет место система с вертикальными стояками, то схема монтажа сопутствующей арматуры выглядит так:

Принцип подбора изделий – такой же, как в предыдущем разделе

Прямое или угловое исполнение принимается в зависимости от компоновки оборудования и трубопроводов, так же важно при сборке использовать американки

Особое внимание обращайте на качество литья и толщину латунных стенок арматуры. Если у вас проложены сети из полипропиленовых труб, не спешите покупать ППР-краны, лучше поставить переходники и надежные металлические изделия. Совет

Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви. На подводках к нему достаточно поставить простые шаровые краны

Совет. Балансировочные вентили ставятся на все радиаторы, кроме самого последнего, находящегося в тупике ветви. На подводках к нему достаточно поставить простые шаровые краны.

Каким требованиям должны соответствовать элементы

При выборе крана. предназначенного для батареи, необходимо учитывать, каким требованиям они должны отвечать. К ним относится:

  • рабочая температура должна быть до 200 градусов;
  • устойчивость к различным механическим воздействиям;
  • стойкость перед процессом коррозии;
  • установка кранов на батареи отопления должна быть стандартной;
  • возможность выдерживать высокое давление, которое может быть равно даже 40 Бар.

Как правило, специальные их виды, предназначенные для системы отопления, создаются высокоустойчивыми. Не допускается для такой сети устанавливать обычные краны или вентили, которые используются для холодного водоснабжения.

Предназначение. Характеристика

С помощью кранов обеспечивается эффективная работа водопроводов. Система отопления не может работать без этих устройств, а в некоторых ситуациях ее использование без них становится просто опасным.

Когда стояк дает течь, именно запорная арматура перекрывает воду, что дает возможность сделать ремонт и при этом не останавливать всю систему

Важной функцией также будет управление теплоотдачей батареи

Минимальный набор для нормального функционирования обычной системы отопления состоит из нескольких видов запорной и регулирующей арматуры. При соединении к радиатору монтируются запорные шаровые краны на трубы подачи, на отвод и на байпас. На подачу устанавливается механизм для регулировки напора теплоносителя. Сам радиатор должен быть оснащен краном Маевского. чтобы стравливать воздух. Как видим, количество таких изделий существенное и это отнюдь не избыточный вариант.

Вся вместе указанная система позволяет:

  • отключать радиатор без перекрытия всего контура для ремонта, замены, обслуживания;
  • направлять весь носитель тепла через отопитель при отключенном байпасе;
  • управлять мощностью напора через радиатор для снижения или повышения температуры;
  • спускать воду, стравливать воздух;
  • осуществлять защиту системы от гидравлических ударов, поломок;
  • регулировать эффективность и уровень теплоснабжения, что экономит расходы на отопление.

Требования

Критериями видового разнообразия кранов, размещаемых на радиаторах отопления, являются: конструкция, принцип действия и материал

Важно знать, что механизмы такого типа разделяются на запорную и регулирующую арматуру. Какие лучше краны ставить? Нужно учитывать, что они имеют достаточно сложное устройство и должны отвечать ряду требований, чтобы функционировать в непростых условиях

  • температура теплоносителя до 200°С;
  • должны выдерживать давление в 16–40 Бар;
  • высокая коррозионная стойкость;
  • стойкость к механическим нагрузкам.

Для систем отопления такие механизмы изготавливаются более устойчивыми. Обычные краны и вентили для холодной воды нельзя ставить в отопительных батареях.

У каждого подключения свои особенности: есть обычные и угловые (для нижнего соединения) краны. Такое разделение позволяет максимально оптимизировать распределения труб при монтаже системы отопления. Особенности конструкции вентилей позволяют спрятать трубы за декором, в стяжке, смонтировать радиаторы в небольшом пространстве под оконным проемом.

В быту применяют обобщающее название – «краны». Но с технической точки зрения правильно различать:

В отопительных системах также используются терморегуляторы, в радиаторах не рекомендуют использовать заслонки или задвижки – они быстро становятся неработоспособными. Если нужна запорная арматура, то лучшими для этого будут шаровые краны. Они имеют только два положения — закрыто/открыто. Для управления напором вручную предназначены вентили с конусом. Также есть механизмы для автоматической регулировки — это терморегуляторы с клапанами или конусами.
