Отопительная система в доме – виды, особенности, преимущества и недостатки

Достоинства и недостатки

Из способа организации циркуляции теплоносителя вытекает основной минус такого способа организации отопления: двойное количество труб по сравнению с основным конкурентом – однотрубной системой. Несмотря на такое положение затраты на приобретение материалов выше незначительно, а все из-за того, что при 2-х  трубной системе используются меньшие диаметры и труб, и, соответственно фитингов, а стоят они намного меньше. Так что в результате затраты на материалы больше, но незначительно. Чего действительно больше, так это работы, а соответственно требуется и в два раза больше времени.

Двухтрубная система отопления обычного и лучевого типа

Этот недостаток компенсируется тем, что на каждый радиатор можно поставить терморегулирующую головку, при помощи которой система легко балансируется в автоматическом режиме, чего нельзя сделать в однотрубной системе. На таком устройстве выставляете желаемую температуру теплоносителя и она поддерживается постоянно с небольшой погрешностью (точное значение погрешности зависит от марки). В однотрубной системе можно реализовать возможность регулировать температуру каждого радиатора в отдельности, но для этого необходим байпас с игольчатым или трехходовым краном, что усложняет и удорожает систему, сводя на нет выигрыш в денежных средствах на приобретение материалов и времени на установку.

Еще один недостаток двухтрубки – невозможность ремонта радиаторов без останова системы. Это неудобно и это свойство можно обойти, если поставить возле каждого отопительного прибора на подаче и обратке шаровые краны. Перекрыв их, вы сможете снять и отремонтировать радиатор или полотенцесушитель. Система при этом будет функционировать сколь угодно долго.

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе

Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры – сразу от котла. Хотя она стремиться пойти по пути наименьшего сопротивления и не распространятся далее первого радиатора, установка термостатических головок или кранов для регулирования интенсивности потока решает проблему

Есть еще одно преимущество – меньшие потери давления и более легкая реализация самотечного отопления или применение насосов меньшей мощности для систем с принудительной циркуляцией.

Монтаж двухтрубной системы отопления в частном доме

Чтобы правильно выполнить монтажные работы, стоит сначала разобраться с последовательностью действий. От этого напрямую зависит конечный результат и эффективность работы отопительного контура.

ФОТО: stroyfora.ruМонтаж выполняют в строго установленной последовательности

Что нужно для работы: основные элементы

Перечень необходимого оборудования зависит от выбранной схемы. Надо иметь в наличии:

  • котёл;
  • циркуляционный насос при выборе соответствующей схемы;
  • трубы;
  • фитинги и запорную арматуру;
  • радиаторы;
  • краны Маевского.

ФОТО: resant.ruПеречень элементов зависит от выбранной схемы

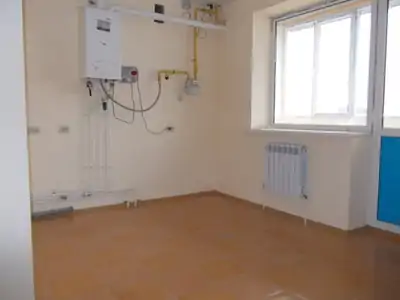

Установка котла и циркуляционного насоса

Работы начинаются с монтажа котельного оборудования. Если выбор сделан в пользу электрического агрегата либо газовой модели с закрытой камерой, место для установки выбирается в любом помещении. Во всех остальных случаях следует предусмотреть отдельную котельную и выполнить монтаж с соблюдением требований производителя и норм безопасности.

ФОТО: mosrekon.ruМесторасположения котла зависит от его вида

Устанавливается расширительный бак. Место выбирается с учётом выбранной схемы. На отводной трубе рядом с котлом монтируется насос. Располагать его следует в соответствие с рекомендациями производителя.

Подводка трубопроводов

После установки оборудования монтируется магистраль. Порядок выполнения работ зависит от материала, из которого изготовлены трубы. Выбор может быть сделан в пользу:

  • металлических;
  • металлопластиковых;
  • ПВХ, полипропиленовых или из сшитого полиэтилена.

ФОТО: veson.ruМатериал труб влияет на порядок их монтажа

Подключение радиаторов: основные схемы

После подвода трубопроводов приступают к подключению радиаторов, выбирая подходящую схему. Возможно подключение:

  • боковое. В этом случае подводящую и обратную трубу подключают к радиаторам сбоку. При этом, радиатор прогревается неравномерно: со стороны подводящей трубы батарея получается более тёплой;
  • нижнее. Трубы подводятся снизу. При таком варианте наибольшие потери тепла, так как теплоноситель стремится пройти по прямому участку, а не по всему объёму отопительной батареи;
  • диагональное. Оптимальный вариант для равномерного прогрева радиаторов. Подводящая труба располагается с одной стороны батареи внизу, а отводящая – с противоположной вверху.

ФОТО: izion.proДиагональное подключение радиаторов самое эффективное

При выборе места для монтажа, учитывают, что они располагаются на расстоянии минимум 5 см от стены и пола. До края подоконника оставляют не менее 5 – 10 см. Кронштейны, на которых будут крепиться батареи, выбирают с учётом веса последних.

Опрессовка оборудования

После завершения монтажа, перекрывают всю запорную арматуру. Затем подают теплоноситель, постепенно заполняя контур подачи. Жидкость должна вытеснить весь воздух внутри. После заполнения системы перед первым радиатором, открывают вентиль подачи и кран Маевского, постепенно заполняя батарею. Аналогичным образом поступают со всеми радиаторами в двухтрубной системе отопления. Проверив герметичность системы под давлением, приступают к её балансировке с помощью специальных кранов.

ФОТО: remontnik.ruОпрессовка позволит проверить герметичность

Конденсатоотводчики

Чтобы контролировать поток пара и конденсата, эти две жидкости должны быть разделены. Обычный метод заключается в установке конденсатоотводчика на выходе каждого радиатора. Это устройство позволяет воздуху и воде существовать в радиаторе, но не парам. Если ловушки не работают, систему нельзя контролировать.

Внутренний элемент вышедшей из строя ловушки может быть легко заменен сантехником. Конечно, если ваши ловушки не сработали, то разумно предположить, что все ловушки в здании должны быть проверены.

Теперь, когда пар и вода разделены, мы можем перейти к управлению радиаторами. Для контроля температуры в двухтрубных паровых системах используется термостатический радиаторный клапан (ТРВ). ТРВ следят за температурой вблизи радиатора и крепятся к трубе подачи пара.

Затем вы можете вручную установить температуру: настройки обычно отображаются численно с диапазоном температур, соответствующим каждому элементу системы. Когда желаемая температура будет достигнута, клапан закроет подачу пара к отдельному радиатору. Если радиатор установлен в корпусе, то необходимо использовать модель капиллярной трубки.

Паровое отопление

Разницей в выделяемой энергии объясняются преимущества парового отопления:

  • уменьшенное число радиаторов;
  • быстрый прогрев системы;
  • отсутствие эффекта «размораживания» при перерывах в работе;
  • заметно более низкие расходы на отопление в процессе монтажа и эксплуатации.

Второй и третий пункт важны для дач и загородных домов – строений, в которых жильцы бывают наездами.

По давлению пара, используемого в системе, различают:

  • Системы высокого давления (свыше 6 атм)- позволяют обогревать большие площади с длинными напорными и конденсаторными магистралями.
  • Низкого давления (1,7-6 атм) – возможно применение в частном жилищном строительстве.
  • Вакуумные (давление менее 1 атм) – интересны возможностью реализовать кипение воды при температурах ниже 100°C и снизить температуру нагревательных приборов до безопасной. Применяются крайне редко в силу необходимости обеспечить высокую герметичность системы.

Система, сообщающаяся с атмосферой, считается «открытой», не сообщающаяся – «закрытой».

К недостаткам пара относят:

  • чрезмерный нагрев труб и радиаторов;
  • износ элементов системы из-за агрессивности пара;
  • шумы, сопровождающие работу системы.

При монтаже применяют однотрубную и двухтрубную схемы разводки. В первом случае пар и конденсат движутся по одной трубе. Пар идёт от котла, конденсат – навстречу ему. В двухтрубной – пар по напорной магистрали поступает к радиаторам и, конденсируясь в них, по самотёчной конденсаторной магистрали в виде воды возвращается в ёмкость для его сбора или непосредственно к котлу.

Элементы коллекторной схемы отопления

Лучевое отопление частного дома представляет собой конструкцию, состоящую из нескольких главных элементов:

  1. Нагревательный котел. Этот прибор является отправной точкой, поскольку из него горячий теплоноситель направляется в трубопроводы и радиаторы. Мощность теплоагрегата должна соответствовать теплоотдаче отопительного оборудования. Здесь имеется следующий нюанс: лучевая схема разводки системы отопления в отличие от других вариантов разводки трубопровода обладает большей степенью теплопотерь, что непременно нужно учитывать при расчете параметров оборудования.
  2. Циркуляционный насос. Согласно особенности своего устройства, лучевая разводка отопления относится к закрытому типу и для ее функционирования требуется принудительная циркуляция жидкого теплоносителя. Для этой цели устанавливают специальный насос, создающий определенное давление и перекачивающий жидкость. В результате обеспечивается необходимый температурный режим, гарантирующий эффективную работу системы теплоснабжения.

Выбирая циркуляционный насос для лучевого отопления, следует обратить внимание на ряд параметров, включая длину трубопроводов и материалы изготовления радиаторов. Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость. Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени

Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени

Кроме этого, мощность насоса не относится к важнейшим его характеристикам, следует учитывать скорость, с которой будет перекачиваться жидкость. Этот параметр показывает объем теплоносителя, перемещаемого циркуляционным устройством в единицу времени.

Коллектор (его еще называют гребенкой). Также является важным элементом лучевой разводки системы отопления. На гребенку возлагается функция распределительного устройства, предназначенного для централизованного обеспечения радиаторов отопления теплоносителем (подробнее: «Распределительная гребенка системы отопления — назначение и принцип работы «).

Лучевая схема системы отопления всегда содержит разнообразные терморегулирующие или запорно-регулирующие элементы. Они обеспечивают необходимый расход носителя тепловой энергии в каждой ветке конструкции. Создать дополнительные условия для более производительной работы отопительной конструкции без излишних затрат поможет монтаж термометров и удалителей воздуха, функционирующих в автоматическом режиме.

Коллекторы на отечественном рынке предлагаются потребителям в широком ассортименте. Выбор конкретного устройства основывается на количестве запроектированных контуров обогрева или подключаемых радиаторов. Гребенки производят из различных материалов – это может быть латунь или сталь, а также полимерная продукция.

Шкафы. Лучевая схема отопления требует, чтобы все элементы, входящие в нее, располагались в специальных оборудованных для них конструкциях. Распределительный коллектор для отопления. запорная арматура, трубопроводы нужно помещать в коллекторные шкафы, имеющие простую конструкцию. Они бывают как встраиваемые в нишу стены, так и наружными, но при этом отличаются функциональностью и практичностью.

Отличие однотрубной и двухтрубной систем

Системы водяного отопления разделяют на два основных типа – это однотрубные и двухтрубные. Отличия этих схем заключается в способе подсоединения теплоотдающих батарей к магистрали.

Магистраль однотрубного отопления – это замкнутый кольцевой контур. Трубопровод прокладывают от нагревательного агрегата, радиаторы подсоединяют к нему последовательно, и ведут обратно к котлу.

Отопление с одной магистралью просто монтируется и не имеет большого количества комплектующих, поэтому позволяет существенно экономить на установке.

Движение теплоносителя двухтрубного отопления осуществляется по двум магистралям. Первая служит для доставки горячего теплоносителя от устройства нагрева к теплоотдающим контурам, вторая – для отвода остывшей воды к котлу.

Батареи отопления подключаются параллельно – нагретая жидкость поступает в каждую из них непосредственно от подающего контура, поэтому имеет практически одинаковую температуру.

В радиаторе теплоноситель отдает энергию и остывшим уходит в отводящий контур – «обратку». Такая схема требует удвоенного количества фитингов, труб и арматуры, однако позволяет устраивать сложные разветвленные конструкции и снижать затраты на отопление за счет индивидуальной регулировки радиаторов.

Двухтрубная система эффективно обогревает большие площади и многоэтажные здания. В малоэтажных (1-2 этажа) домах площадью менее 150 м² целесообразнее устраивать однотрубное теплоснабжение как с эстетической, так и с экономической точки зрения.

Критерии выбора системы обогрева

Вариантов выбора всего два — закрытая или открытая система отопления дома. Задумывался ли кто, почему первые созданные системы были только открытыми? А открытыми они были по одной простой причине – котлы, нагревающие воду, были твердотопливными. При прекращении циркуляции вода в котле закипает, взрыв котла предотвращает предохранительный клапан, но погасить его быстро невозможно. Поэтому закрытые системы отопления с принудительной циркуляцией стали применять для электрических и газовых котлов, которые можно выключить автоматически в любой нужный момент.

Открытая система отопления

Открытая система отопления в настоящее время считается устаревшей и применяется в небольших частных домах и загородных дачах. При этом нужна установка расширительного бака в открытой системе отопления в самой высшей точке разгонного коллектора, для обеспечения циркуляции под действием гравитации.

Современная открытая схема системы отопления с закрытой системы позаимствовала важнейший агрегат – циркуляционный насос. Он обычно используется при пуске системы для уменьшения ее инерционности. Затем в процессе работы насос выключается и открывается байпас. Знать, куда ставить насос в системе отопления, необходимо для его надежной и длительной работы. Насос ставится в точке с наименьшей температурой теплоносителя, обычно в «обратке» около котла.

Система называется «открытой» потому, что атмосферный воздух постоянно контактирует с водой в открытом расширительном баке.

Открытая система проста, надежна, а ее стоимость минимальна. Существует ошибочное мнение, что ее монтаж обходится дороже, потому что для подобных систем требуются трубы большего диаметра. Если учесть для закрытой системы отопления стоимость циркуляционного насоса, расширительного мембранного бак и затраты на электроэнергию, то монтаж обойдется явно не дешевле. В некоторых случаях альтернативы применению открытой системы отопления не существует. Например, при отсутствии электроснабжения.

Основные преимущества отрытых систем обогрева:

  1. чрезвычайная простота при монтаже и обслуживании;
  2. бесшумность работы;
  3. энергонезависимость;
  4. надежность работы с котлами любых типов;
  5. относительно низкие затраты на приобретение оборудования, труб и арматуры.

Конечно, простая и надежная открытая система отопления схема ее обычно двухтрубная, не лишена недостатков:

  • испарение жидкости в расширительном баке делает невозможным применение антифриза, за уровнем воды в баке необходимо следить;
  • большая инерционность системы, для устранения этого недостатка устанавливают циркуляционный насос и байпас;
  • для сложных контуров многоэтажных домов с теплыми полами система не подходит из-за большого гидравлического сопротивления подобных систем обогрева.

Закрытая система отопления

Если выбрана система отопления закрытого типа схема которой может быть любой – однотрубной или двухтрубной, с теплыми полами или без, то ее основной признак – отсутствие контакта теплоносителя с воздухом, т. е. она полностью герметична. Движение теплоносителя в контуре обеспечивает циркуляционный насос. а тепловое расширение жидкости компенсируется в герметичном мембранном расширительном баке. Применение принудительной циркуляции облегчает монтаж, ведь не нужно строго выдерживать уклон труб, которые могут быть меньшего диаметра. Наличие насоса делает систему энергозависимой.

С увеличением этажности частных домов и сложности контуров отопления применяется в основном система отопления закрытого типа, в составе которой может быть несколько циркуляционных насосов, коллекторная лучевая разводка и автоматизированное электронное управление температурой разных помещений. В закрытом контуре схема установки расширительного бака в системе отопления отличается от его размещения в открытой системе. Самый оптимальный вариант, размещение мембранного бака в «обратке» вблизи котла.

Популярная закрытая система отопления имеет как преимущества, так и некоторые недостатки:

  1. в закрытой системе полностью отсутствует испарение, следовательно, можно применить антифриз в качестве теплоносителя;
  2. относительно меньшие расходы на трубы контура, трубы можно скрыть под полом или отделкой;
  3. упрощается монтаж, не нужно тщательно вымерять углы наклона трубопровода;
  4. небольшая инерционность системы и высокая теплоотдача;
  5. незначительное количество кислорода в теплоносителе уменьшает коррозию стальных труб.

Геотермальные системы

Инновация в отоплении частного дома – забор тепла из грунта, который находится на придомовом участке. Для этого используют геотермальную установку. Ее конструкция состоит из теплового насоса, работающего по принципу холодильника, только на обогрев.

Возле дома создается шахта, где необходимо расположить теплообменник. По нему грунтовые воды будут поступать в теплонасос, отдавать тепло, которое будет использоваться для обогрева строения.
При отоплении загородного дома в качестве теплоносителя используют антифриз. Для этого в шахте устанавливается специальный резервуар.

Можно ли отказаться от централизованной системы и подключить индивидуальную

Отключить централизованную отопительную систему у себя в квартире вполне возможно, если это делать легально, с соблюдением законодательства, которое, кстати, не запрещает это.

Причин для отключения несколько:

  • внушительные счета за потреблённое тепло;
  • качество услуг (нередки случаи, когда отопление слишком слабое или его могут вовсе прекратить);
  • желание пользователей подключиться к автономной отопительной системе.

Отключение центрального отопления в многоквартирном доме — процедура не из лёгких.

Дело в том, что это замкнутая система, и выход из неё какого-либо элемента приводит к её разрушению. В дальнейшем потребуется полная реконструкция системы.

Поэтому стоит отнестись к этому делу серьёзно и ни в коем случае не отключаться от теплосетей самовольно.

Для начала нужно оповестить о своём намерении всех собственников жилья, провести с ними общее собрание, после чего обращаться в соответствующие органы с пакетом документом, чаще всего — в управляющую компанию.

Необходимые документы

Список документов:

  1. Заявление.
  2. Технический паспорт квартиры, в которой планируется отключение центрального отопления.
  3. Право собственности на квартиру.
  4. Согласие всех жильцов на отключение отопления.
  5. Заключение о переоборудовании отопительной системы.
  6. Проект переоборудования отопления, который должен быть разработан инженерами и проверен соответствующими органами.

Внимание! Все работы должны проводить только опытные специалисты. Самостоятельно, не имея опыта в этой сфере, браться за это дело крайне опасно

Что подразумевается под «закрытой системой» в малоэтажных (частных) домах

Основным признаком отнесения системы отопления частных домов к закрытому/открытому типам является конструкция расширительного бака. Открытый, связанный непосредственно с атмосферой бак – система открытая. Герметически закрытый мембранный бак – система закрытая. Такая классификация сложилась в русскоязычном сегменте Интернета по факту.

Назначение расширительного бака интуитивно понятно – компенсировать изменения объема жидкого теплоносителя в системе отопления при колебаниях его температуры. Нагрев теплоносителя (воды, антифриза) вызывает увеличение его объема (вода, нагретая от 0 °С до 100 °С прирастает в объеме на 4,33 %), растет давление в трубах (в среднем на 1,2 – 2,2 бара/°С) и радиаторах, повышая вероятность аварийных ситуаций. Установленный в системе расширительный бак способен временно принять внутрь себя избыток нагретого теплоносителя. Остывшая жидкость сжимается и покидает внутренний объем бака.

Открытый расширительный бак – это негерметичная емкость со съемной (подъемной) крышкой и сливным патрубком, устанавливаемая в верхней точке системы, куда под действием архимедовой силы движутся через стояки пузырьки растворенного в воде воздуха, выходя в атмосферу. Имеет место и обратное движение – атмосферный воздух насыщает объем нагретой жидкости в баке, попадая внутрь системы, когда теплоноситель сжимается после охлаждения.

Исключают попадание атмосферного воздуха внутрь систем отопления современные мембранные расширительные баки, устройство которых показано на рисунке ниже.

5. Устройство мембранного расширительного бака.

Внутри него находится упругая мембрана (диафрагма), разделяющая внутреннюю герметичную полость бака на воздушную и водяную камеры. Продвинутые модели содержат вместо воздуха азот. Газ закачивают в бак под избыточным давлением, прогибающим мембрану в сторону входного водяного патрубка. Растущее давление нагреваемого теплоносителя заставляет мембрану сжимать газ. Процесс продолжается, пока оба давления (жидкости и газа) не уравновесятся.

Мембранный бак можно устанавливать в любой точке системы. Лучшим местом считается точка на обратном трубопроводе перед циркуляционным насосом. Запас жидкости внутри бака предупреждает возникновение кавитации во входном патрубке насоса.

Стремясь предотвратить «завоздушивание» водяной камеры расширительного бака воздухом, растворенным в теплоносителе, входной патрубок обращают вверх, как показано на рисунке ниже.

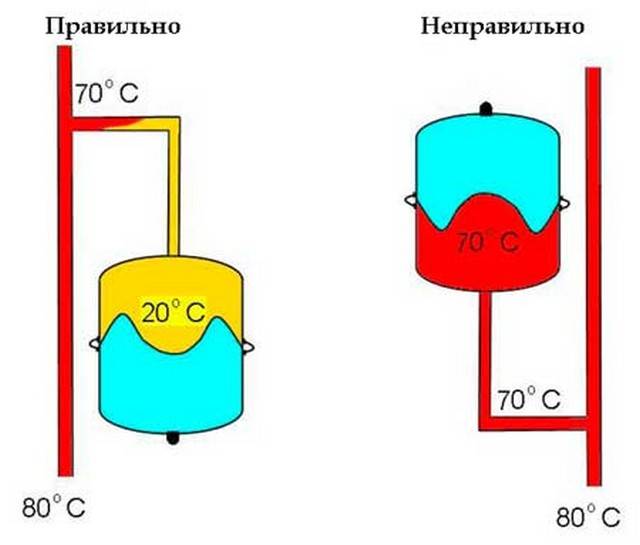

6. Способы установки расширительного мембранного бака.

Дополнительно такой способ установки обеспечивает снижение температуры теплоносителя в баке, предохраняя мембрану от тепловых нагрузок. Мембраны высокого качества способны длительно выдерживать любые температуры теплоносителя, что позволяет рекомендовать оба способа установки расширительных баков.

Солнечные батареи

Очень просто использовать тепловую энергию, источником которой является солнечный свет. Новейшие системы отопления загородного дома, работающие от солнечной энергии, представляют собой коллектор и резервуар.

Структура трубок, из которых состоит коллектор, сводит потери тепла к минимуму. Исходя из конструкционных особенностей, солнечные коллекторы бывают вакуумные, плоские и воздушные.

Нюансы

Этот вид отопления подойдет только для теплых регионов страны, где яркое солнце светит хотя бы 20-25 дней в году. В противном случае должны быть установлены дополнительные системы отопления. Еще одним недостатком солнечных батарей является высокая стоимость и небольшой срок службы аккумуляторов, необходимых для накопления электроэнергии.

Виды отопления по способу разводки труб

Однотрубная

Такая система отопления предусматривает монтаж одной трубы, по которой теплоноситель и подается к радиаторам, и возвращается назад к котлу. В эту магистральную линию последовательно или параллельно подключаются радиаторы отопления, где происходит теплообмен.

Преимущество такой схемы – дешевизна. Вам понадобится минимальное количество труб и различной фурнитуры.

Но эффективной и удобной систему не назовешь, так как она имеет несколько существенных недостатков:

  • невозможно вручную или с помощью термоклапанов отрегулировать объем теплоносителя, попадающего в каждую батарею, поэтому установить нужную температуру в каждой отдельной комнате не получится;
  • количество тепловой энергии, передаваемой радиаторам, будет уменьшаться по мере отдаления батарей от котла, следовательно, самые дальние (нижние) комнаты будут отапливаться хуже.

Схема однотрубной системы отопления

Обойти некоторые ограничения описываемой системы можно путем установки байпаса – обводной трубы – соединяющей входной и выходной патрубки радиатора напрямую. В этом случае, открывая и закрывая запорную и регулирующую арматуру, можно не только установить комфортную температуру батареи, но и произвести (в случае необходимости) ее демонтаж и ремонт без остановки работы всей сети обогрева.

Двухтрубная вертикальная с нижней разводкой

Главное отличие однотрубной схемы разводки от двухтрубной является наличие двух трубопроводов: по первому к радиаторам подается горячий теплоноситель, по второму отводится остывшая вода и доставляется назад к котлу.

Благодаря такой схеме можно регулировать объем жидкости, поступающей в каждую батарею, и добиваться наиболее комфортной температуры в комнатах.

Двухтрубная система отопления с нижней разводкой

Один из вариантов – двухтрубная система, с вертикальными стояками и нижним расположением подающих труб.

Ее особенности состоят в следующем:

  1. По самому нижнему уровню системы от котла отопления прокладывают трубопроводы, подключенные к прибору отопления.
  2. От этих магистралей вверх пускают стояки, поднимающие теплоноситель в самую верхнюю точку системы и доставляющие его в радиаторы отопления на каждом этаже.
  3. Затем через другую трубу производится возврат остывшей жидкости для повторного цикла обогрева.

Минус подобного решения – опасность завоздушивания системы.

Необходимо предусмотреть устройства для удаления воздуха из труб и радиатора:

  • воздушную трубу, поднимающуюся к верхней точке системы;
  • расширительный бак открытого типа или мембранное устройство со специальным воздушным клапаном;
  • краны Маевского, монтируемые в верхней части каждой батареи.

Кран Маевского поможет избежать завоздушивания системы отопления

Двухтрубная вертикальная с верхней разводкой

В этом случае распределение жидкости происходит в самой верхней точке системы – на чердаке или под потолком верхнего этажа. Теплоноситель доставляется туда вертикальной трубой, после чего по горизонтальным трубопроводам перетекает в батареи.

Здесь также необходим расширительный бак, но лучше использовать именно герметичный, чтобы можно было увеличить давление воды, чем повысить эффективность обогрева.

Схема отопления с верхней разводкой

Двухтрубная горизонтальная

Этот тип распределения жидкости по трубам наиболее распространен в строительстве частных домов и дач. Особенность здесь в том, что для обеспечения перетока воды обязательно нужно ставить циркуляционный насос, так как добиться нужной скорости движения воды естественным способом не получится.

Лучевая схема разводки труб отопления

Трубы прокладываются по одной из нескольких схем:

  1. Тупиковая. Плюс этого метода в достаточно экономном расходовании труб. Минус – значительная протяженность системы, что затрудняет ее точную регулировку.
  2. Попутная. В такой системе длина отопительных контуров меньше, вследствие чего их легче отрегулировать. Однако, значительно увеличиваются расходы на покупку труб и монтажные работы.
  3. Коллекторная. В этом случае каждый радиатор с помощью труб подключается к двум гребенкам – подающей и отводящей. Наиболее эффективная сеть, но стоимость ее монтажа выше, чем всех остальных. Кроме того, нужно предусмотреть скрытую прокладку труб, так как эстетично проложить такое количество вдоль стен не получится.
