Погодозависимая автоматика для систем отопления: устройство и принцип

Умный дом отопительная схема и системы контроля, фото и видео

Умное здание под собой предполагает ресурсоэффективное офисное или торговое построение, которое практично и правильно расходует все применяемые источники жизненного благоустройства. Умный дом – теплоснабжение, электрическая энергия и другое, а еще умеренная действие на внешнюю среду.

Говоря иначе, здание такого типа отличается идеальным производством, хранением и управлением энергетикой в бытовом проекте. На сегодняшний день ресурсоэффективными домами могут являться не одни лишь загородные дома, дома за границами города или оборудованные дачи, но еще и традиционные квартиры.

Вид системы умный дом

В условиях резких передов температуры на протяжении круглого года вопрос теплоснабжения жилищных помещений довольно важен. Ольшинство жильцов жалуются, что во время холодов, отопительные батареи дают очень мало тепла, а когда приходит жара — они топят на всю катушку. В конце концов происходит так, что люди переплачивают за то, в чем они не нуждаются. Если же ваша отопительная система в порядке, зато вы не с чужих слов знакомы с данным не очень приятным феноменом, то вам будет не лишне узнать про то, как может быть обустроена отопительная система в умном доме.

Специфики умного теплоснабжения

Само понятие умного дома относительно теплоснабжения, предполагает уютное проживание человека в стабильно теплом помещении с небольшими ценовыми расходами. Значит, что и система отопления должна быть устроена так, чтобы не появилось надобности еще раз оплачивать за то, чем не пользуешься. Однако для всякого обустройства, особенно выгодного теплоснабжения и ресурсоэффективного, как раз и нужно материально вложиться — но все таки необходимо не забывать, что такое решение очень скоро оправдается сполна!

Итак, применение автоматики для работы системы обогрева умного дома — это базисный принцип для создания уютных условий проживания, а еще для экономии топлива при условиях, что сама автоматика наряду с компонентами регулирования правильно подобраны и употреблены. Аналогичное может существовать при совместной продуктивной деятельности отопительного котла с руководящим центром: при помощи интерфейса связи и инструментария безопасности котла как раз и реализовывается теплоснабжение.

Отопительная схема для умного дома

Система сама изменяет температуру теплоснабжения, смотря на показатели со специализированных датчиков в помещении.

В особенности, этот вариант подойдет для дома загородного. Оптимальным решением тут считается температурная регулировка носителя тепла обогревания.

Перспективное направление в организации

С другой стороны, существует очень много других способов организации в умном доме теплоснабжения. Например, система может быть зависима от погоды за окном. Такой подход предполагает наличие не только датчика, рассчитанного на измерение температуры конкретно в помещении, но еще и датчика, ориентированного на показатели внешней температуры. Для точного поддержания работы подобного обогревания лучше всего применять два внешних измерителя.

Схема контрольного управления

Рабочим принципом соответствующего контроллера считается кривая зависимости температуры носителя тепла от погоды. Другими словами, когда за окном приходит холод, вода в системе нагревается, а при жаре с наружной стороны – стынет. Отметка в +20 по шкале Цельсия может быть взята в качестве базисной точки для носителя тепла, так что при ней температура системы образно говоря приравнивается к внешней, а лишний выход тепла и обогрев помещений заканчивается.

Чтобы приблизить уровень комфортабельного теплоснабжения в умном доме, возможно настроить обогрев так, чтобы температура квартиры имела местные характеристики. Говоря иначе, в индивидуальных местах она может корректироваться в отношении к заданной по внешнему датчику. Если в одной из комнат находится множество людей, которые по настоящим причинам греют помещение, система может подсчитать увеличение температуры в данной зоне, сопоставить ее с установленной на погодном регуляторе, а потом уже разделить тепло по квартире относительно корректировки показателей в этой комнате.

Подобным образом, предоставленное обустройство системы отопления в умном здании можно с решительностью назвать многообещающим направлением создания комфорта у Вас в доме и также уменьшения денежных затрат на оплату теплоснабжения.

Не узнали ответ на собственный вопрос? Спросите нашего эксперта: Спросить

Схемы обвязки котельной и принципы управления контурами

Для того чтобы организовать работу одного или нескольких отопительных контуров в гидравлической системе, их необходимо присоединить к теплогенератору-котлу. Эту задачу можно решить разными способами, специалисты называют их схемами обвязки котельных. Рассмотрим наиболее распространенные из них, а также принципы организации соответствующего процесса управления со всеми их достоинствами и недостатками.

Отопительные контуры по способу достижения температуры в них разделяются на прямой и смесительный. Температура воды в прямом контуре достигается только за счет горелки и зависит от продолжительности ее работы.

В смесительном контуре температура теплоносителя определяется как работой горелки, так и положением заслонки исполнительного устройства – трёхходового смесительного клапана с сервоприводом. Прибегнув к первому варианту, можно без проблем связать низкотемпературный котел с одним контуром радиаторного отопления и обеспечить автоматизированное управление им в зависимости от наружной температуры. Дело это совсем несложное и относительно недорогое. Если же требуется организовать, помимо отопления, и горячее водоснабжение, причем не прибегая к смесительным узлам, применяют два типа схем. Первая – с трехходовым краном, вторая схема – с двумя насосами.


Самой простой является схема с трехходовым переключающим краном, оснащенным сервоприводом. Вода от котла направляется к крану, который, в свою очередь, направляет ее либо в отопительный контур, либо в контур подогрева бойлера. Переключение может осуществляться по команде панели управления котла. Контроль температуры воды в бойлере осуществляет автоматика с помощью установленного в нем датчика температуры. Как только вода остынет ниже необходимого уровня, подается команда на переключение трехходового крана. Необходимо учесть, что при такой схеме обвязки и управления во время нагревания воды в бойлере отопление отключается (то есть нельзя организовать управление горячим водоснабжением со смешанным приоритетом).

Коллекторная схема, как следует из названия, предполагает использование для обвязки котельной коллекторов, представляющих собой трубы с выводами на необходимое количество контуров. Такая схема, будучи довольно простой, получила широкое распространение благодаря появлению так называемых компонентов быстрого монтажа. В их состав входят насосно-смесительные группы. Эти устройства позволяют достаточно быстро (обвязка котельной занимает считанные дни) собрать систему с несколькими нагревательными контурами. Однако необходимо отметить, что подобные модули применяются главным образом для котельных небольшой мощности – до 85 кВт.

Тем не менее они чрезвычайно удобны при монтаже и заметно снижают риск ошибки из-за пресловутого человеческого фактора, поскольку собраны и проверены на работоспособность и герметичность в заводских условиях.

Существует интересный вариант для обвязки котельных с применением гидравлического разделителя (гидрострелки). Имеется в виду схема первичного и вторичных колец, принцип действия которой таков: котловая вода постоянно циркулирует по малому контуру (первичному кольцу), из которого с помощью циркуляционных насосов отбирают теплоноситель уже другие потребители тепла (различные контуры). Достоинством этой схемы является возможность подключения большого количества вторичных контуров при обеспечении номинальной скорости протока через котел и относительной простоте конструкции.

Компания DE DIETRICH (Франция) рекомендует применять для обвязки своих котлов термогидравлический распределитель (сокращенно – ТГР). При его использовании достигается постоянный расход теплоносителя через нагревательное устройство – независимо от значения расхода воды в отопительных контурах, где этот показатель может быть разным. В результате удается добиться оптимальной сбалансированной работы котла и контуров отопления.

Важно заметить, что автоматика многих производителей позволяет осуществлять управление котлом и контурами в самых различных схемах обвязки котельной. Однако поиск наиболее подходящего варианта и подбор автоматики все же лучше поручить специалисту.


Правила эксплуатации

При эксплуатации необходимо соблюдать все требования и рекомендации завода- изготовителя. В современные системы встраиваются средства самодиагностики, и они сами могут сообщить владельцу о возникших неполадках. Это не отменяет необходимости периодических осмотров и профилактических работ. В ходе профилактики следует проверять надежность крепления и чистоту датчиков, особенно внешнего, и тестировать исполнительные механизмы системы. В ходе ежеквартальной профилактики удобно также менять сезонный алгоритм работы устройства.

Когда погодозависимая автоматика пригодится

В частных домах, если они имеют средний или меньший размер, необходимость установки указанной автоматики в основном появляется при длительных отсутствиях хозяев в доме. В остальных случаях корректировку не сложно произвести вручную или при посредстве гаджетов.

Другая ситуация складывается в габаритных коттеджах или особняках, а также в общественных зданиях обладающих большой площадью. Здесь организация автоматического управления отоплением при посредстве автоматики для котлов приобретает прямую необходимость.

Кроме этого, высокую эффективность погодозависимая автоматика произвела в котельной центрального отопления жилого сектора, настроенной на обслуживание ряда зданий.

Погодозависимая автоматика для управления системами отопления

Представляет собой систему, направленную на контроль обогрева помещения. Аппаратное устройство измеряет температуру на улице.

Обнаружив изменение, программа заставляет котел увеличить или ослабить прогрев теплоносителя. Постоянное изучение перепадов температурного режима приводит к экономии: устройство не расходует топливо для поддержания работы котла, если в этом нет нужды.

Пока вода нагреется, пройдет некоторое время. Помещение успеет частично остыть, хотя затем восполнит потерю тепла. Учитывая данный факт, не рекомендуется подключать к устройству теплые полы. Погодозависимая автоматика успешно справляется с поставленной задачей, но может некорректно работать при резких перепадах температур.

Принципиальное устройство котельной погодозависимой автоматики

Суть работы контроллеров: поддерживать температуру в заданном диапазоне значений. Человек устанавливает эти границы из расчета комфорта или экономии, а компьютер отрабатывает их уже самостоятельно.

Если такая автоматика в системе отсутствует, в классических системах с ручным управлением, большой объем энергии от сгорания топлива расходуется впустую и банально уходит в небо. Контроллер следит за тем, чтобы комфортный микроклимат в помещении достигался при оптимальном расходе.

Хорошие результаты погодозависимая автоматика показывает на конденсационных котлах, которые могут работать при относительно невысоких температурах, дополняя КПД энергией водяного пара. Но если умная терморегуляция в котлах этого типа отсутствует, тогда неплохим выходом станет подбор радиаторов отопления с большой площадью, рассчитанных на работу при низких температурах. Это крайние меры, так как увеличивают расходы на отопление, к тому же такие устройства занимают много места.

Резюмируем: погодозависимая автоматика помогает создать систему с максимально эффективным КПД, где конденсационный котел работает с радиаторами средних размеров.

Автоматическое управление котлами Protherm

Котлы без регулировки включают нагрев в зависимости от параметров теплоносителя. Погодозависимая аппаратура Protherm управляет нагревом на основе данных с уличных и комнатных датчиков. Терморегуляторы экономят до 30% топлива, снижая частоту включения котла.

Комнатные регуляторы, которые применяются с электрическим котлом Протерм Скат:

  • Instat Plus с проводным подключением, поддерживает температуру от 5 до 30°C, есть ночной режим уменьшения отопления.
  • Termolink B – комнатный регулятор нагрева воздуха в диапазоне от 8 до 30°C, программирование режима работы на 24 часа, функция защиты от замерзания.

Отопление от электричества – безопасный источник тепла в доме без выбросов. Для установки не требуется вентиляционная система. Оборудование электрического котла Protherm проще, чем газового.

C напольными чугунными котлами Protherm Медведь используются терморегуляторы на шине eBus:

  • Termolink P – есть режим модуляции, регулировка нагрева воздуха и горячей воды, кривая управления отоплением в зависимости от датчиков температуры.
  • Termolink S – может изменять режим работы котла по времени суток, программируется на неделю. Предустановлен режим «Отпуск» и защита от замерзания.

Котлы серии Медведь меняют температуру воды инжекторной горелкой. Нагревательный элемент сделан из чугуна. Дисплей на панели информирует о параметрах теплоносителя.

Методика управления погодозависимой автоматикой

Управление отоплением на основании показаний датчиков температуры только внутри дома означает большую инерционность. При резком похолодании, особенно при качественной теплоизоляции, снижение температуры в доме произойдет с заметной задержкой. Когда автоматическая система управления отреагирует, ей придется запускать котел на максимальной мощности, чтобы скомпенсировать падение температуры. При потеплении будет наблюдаться обратный эффект- котел будет выведен на режим малой мощности с запозданием, а в доме наступит жара.

Погодозависимая автоматика управляет работой системы отопления с учетом показаний четырех датчиков. Это позволяет достичь существенной (до 20%) экономии энергоресурсов за счет заблаговременного плавного изменения температурного режима. При этом практически полностью исключаются:

  • работа котла в режиме максимальной мощности;
  • вредные выбросы в атмосферу на этом режиме;
  • заметные перепады температуры в доме;
  • неоправданный перерасход топлива при похолодании или потеплении.

Эффективность работы такой системы управления отоплением сильно зависит от выбора т.н. эталонной комнаты, в которой будет установлен внутренний датчик. Если установить его, например, в гостиной, то во время приема гостей, да еще если хозяин решит растопить камин, температура в помещении (и на датчике) резко возрастет. Система воспримет это как управляющий сигнал и снизит мощность котла. А в это время на улице может ударить мороз, в результате чего во всем доме похолодает.

Далее, если гостям станет жарко, они решат открыть окно и проветрить комнату, система воспримет это как сигнал к выведению котла на большую мощность. В комнате станет тепло, а во всем доме – слишком жарко.

Во избежание подобных ситуаций следует тщательно выбирать место для монтажа внутреннего датчика.

Для погодозависимой автоматики для системы отопления нужно правильно подобрать место

При использовании метода прямого контроля инерционность системы чрезвычайно мала, и она мгновенно реагирует на изменение температурного режима коррекцией мощности бойлера. Это не всегда удобно, и поэтому в работу системы вводят дополнительную задержку, чтобы сглаживать эффект от незапланированных кратковременных перепадов внутренних температур.

Управление контроллером осуществляется либо кнопками с его панели, либо с помощью сенсорного дисплея. Современные системы имеют выход в сеть Интернет, ими можно управлять с планшета или смартфона с помощью мобильного приложения. Доступ возможен как из самого дома, так и из дальней поездки. Владелец может изменить алгоритм работы системы, выбрать другую базовую кривую, задать другие базовые значения для внутренней температуры или изменить такую температуру для отдельно взятого помещения.

Устройства контроля отопления

Программаторы и терморегуляторы

Ключевыми частями системы регулировки отопления являются терморегуляторы и программаторы. Они представляют собой электронные устройства, в некоторых модификациях оснащенные пультом управления, который помогает производить контроль над функционированием котла. Кроме того, такое устройство позволяет синхронно менять показатели в двух подключённых компонентах.

Кроме того, дополнительной функцией программаторов является регулировка при помощи СМС с сотового телефона или команд, передаваемых через интернет.

Подходящую для себя модификацию этого устройства можно выбрать по набору основных характеристик, к которым может относиться:

  • удаленная связь между компонентами при помощи радиопередатчиков;
  • работа радиаторов (в зависимости от настроек) может быть в комфортном, нормальном или экономичном режиме;
  • количество подключенных контуров можно увеличить при подсоединении дополнительных модулей;
  • управление отоплением по мобильному телефону;
  • передача данных при помощи СМС и т. д.

Эти функциональные особенности делают представленные элементы довольно удобными и востребованными.

Зональные устройства

Такие элементы контроля теплоснабжения устанавливаются непосредственно на радиаторы и котлы. В этом случае регулировка системой осуществляется через интернет-связь. Эти приборы представлены электронными терморегуляторами. Они способны менять температуру воды в каждой отдельной батарее или системе в целом. Отличия этих терморегуляторов заключаются в простоте установки и доступной цене. При этом трудоемкость устройства системы снижается, тем более что они не требуют отдельного шкафа для управления. Зональные устройства позволяют использовать нескольких терморегуляторов, которые подсоединяются к одному регулирующему блоку.

Модули дистанционного контроля отопления

Обеспечить функцию удаленного контроля теплосети могут специальные модули, входящие в комплектацию с запорно-регулирующей арматурой и программаторами.

Интернет-управление

Контроль при помощи интернет-блока удобен так же, как и управление СМС. Он отличается такими возможностями:

  • инсталляция в смартфон, ноутбук или иной гаджет специфических программных комплексов;
  • простой интерфейс, который легко совмещается с ОС «Андроид» или Windows;
  • в отличие от СМС блоков, сняты ограничения на число подключаемых пользователей;
  • регулирование параметров осуществляется там, где имеется доступ к интернету (для этого не нужно использовать роуминг).

Специалисты советуют при выезде за рубеж не применять функции роуминга для регулировки теплоснабжения через GSM-систему, так как это может быть чревато большими финансовыми затратами. В таком случае правильным решением будет поручить контроль отопительной системы знакомым, которым вы доверяете.

Теперь непосредственно о том, как устроена погодозависимая автоматика – схемы.

Существует всего три принципиальных схемы погодозависимой автоматики, все остальные схемы это их разновидности.

1. Погодозависимая автоматика с регулирующим гидроэлеватором.

Погодозависимая автоматика с регулирующим гидроэлеватором, в техническом и ценовом плане самая простая и дешевая, между тем проверенная временем и потому очень надежная. Как видно из ее названия в основе данной погодозависимой автоматики лежит регулирующий элеватор. Здесь все о том, как устроен и работает простой и регулирующий элеватор. Подробно останавливаться на данной схеме не будем. На рисунке все прекрасно видно. Напомню только, что экономим мы за счет того, что повторно используем воду, еще не совсем отдавшую тепло из дома смешивая ее с водой из тепловой сети. Регулирующий элеватор работает как насос. За счет струи и разряжение создающегося в его камере смешения он подсасывает воду из обратного трубопровода, смешивает с горячей водой и заново подает в батареи отопления квартир. При этом элеватор в данном случае сердце погодозависимой автоматики, а контроллер — компьютер мозг, управляющий его работой.

Принцип действия погодозависимой автоматики с регулирующим гидроэлеватором.

Регулирование температуры в системе отопления жилого дома в зависимости от температуры на улице происходит при перемещении конусной иглы в элеваторе и соответственно изменении площади проходного сечения отверстия его воронки. В процессе работы контроллер компьютер периодически, с определенным интервалом времени, опрашивает датчики температуры, измеряющие температуру теплоносителя, наружного воздуха и (или) воздуха внутри помещения при его наличии.

При увеличении или уменьшении температуры на улице контроллер дает команду исполнительному механизму элеватора (шаговому двигателю) на закрытие или открытие и соответственно увеличение или уменьшение поступления горячей воды из тепловой сети. Шаговый двигатель приводит в движение конусную иглу, которая, перемещаясь, уменьшает или увеличивает площадь прохода теплоносителя.

В результате в элеватор и соответственно в систему отопления квартир поступает больше охлажденного (использованного) теплоносителя из обратного трубопровода, если необходимо уменьшить температуру или меньше, если необходимо температуру в систему отопления дома увеличить.

Если вы решили датчик воздуха в помещении не устанавливать, погодозависимая автоматика поддерживает температуру по температурному графику.

Преимущества погодозависимой автоматики с регулирующим гидроэлеватором.

— В схеме с регулирующим элеватором не нужен насос, так как он сам является водоструйным насосом. Исключение, если у вас давление перед элеватором меньше 0,7 кгс/см2. Но и в этом случае установленный насос будет значительно дешевле и экономичнее используемого в схемах погодозависимой автоматики с регулирующим трехходовым краном и ли запорно-регулирующим клапаном.

— Применение регулирующих гидроэлеваторов экономически более выгодно из-за более низкой стоимости оборудования, снижения стоимости монтажных и что особенно важно эксплуатационных расходов. — Нештатные ситуации при сбоях в работе контроллера, отсутствии электропитании, аварийных остановках насоса не требуют мгновенного принятия мер, и соответственно полностью отсутствует возможность не только замораживания системы отопления, но и просто дискомфорта в квартирах

Расход теплоносителя через элеватор элементарно, практически без каких либо специальных знаний и навыков регулируется в ручную, главное чтобы клапан был первоначально подобран правильно

— Нештатные ситуации при сбоях в работе контроллера, отсутствии электропитании, аварийных остановках насоса не требуют мгновенного принятия мер, и соответственно полностью отсутствует возможность не только замораживания системы отопления, но и просто дискомфорта в квартирах. Расход теплоносителя через элеватор элементарно, практически без каких либо специальных знаний и навыков регулируется в ручную, главное чтобы клапан был первоначально подобран правильно.

И так мы выяснили:
Сердце погодозависимой автоматики регулирующий элеватор или регулирующий клапан с насосом. Мозг погодозависимой автоматики небольшой контроллер, который регулирует температуру в доме в зависимости от температуры на улице.

Далее – какие еще существует схемы погодозависимой автоматики, их недостатки и преимущества, нужен ли проект на установку погодной автоматики? И конечно главный вопрос – цена установки и стоимость оборудования погодозависимой автоматики.

Система погодного (климатического) регулирования многоквартирных многоэтажных домов (ЖКХ)

Звоните

Автоматизация ЖКХ является актуальной задачей при экономии тепловой энергии для Управляющих компаний в сфере ЖКХ. Система погодного регулирования отопления оправдывает себя только в случае, если в доме уже установлен теплосчетчик (узел учета тепловой энергии)

«Московская объединенная энергетическая компания» (МОЭК) никогда не соблюдает температурный график (сами же его утверждают и не соблюдают) и поэтому завышение температуры теплоносителя наблюдаются повсеместно. Их цель взять как можно больше денег с потребителя, причем любой ценой, поэтому при температуре -5Сº МОЭК дает температуру, какую должны давать при температуре -15Сº и т.д.

Надоело переплачивать? Есть выход!

Система погодного регулирования отопления позволяет экономить до 35% расхода тепловой энергии. Если учесть, что многоквартирный дом (управляющая компания, ЖСК, ТСЖ) платят за отопление в отопительный сезон около 1 миллиона рублей в месяц, то экономию жильцы почувствуют уже через месяц!

Звоните по телефону в Москве и за 10 минут Вы узнаете больше, чем за 3 часа поиска в интернете

Как это работает?

Датчик наружного воздуха (выведенный на теневую сторону улицы) измеряет уличную температуру. Два датчика на подающем и обратном трубопроводе измеряют температуру теплосети. Логический программируемый контроллер вычисляет необходимую дельту и управляя клапаном (КЗР) регулирует скорость потока теплоносителя. С целью защиты от полного перекрывания в клапане предусмотрена защита. Для предотвращения застоя стояков (попадания воздуха) насос внутренней циркуляции циркулирует теплоноситель в системе, через обратный клапан. Узел погодного регулирования также оборудован автоматическим воздухоотводчиком. Если теплосеть не имеет необходимого перепада (что бывает крайне редко), то проблема легко устраняется установкой автоматического балансировочного клапана.

Система имеет полнопроходной байпас и на 100% гарантирует отсутствие перебоев с теплоснабжением в зимнее время.

В случае незапланированной остановки насоса и других аварийных ситуаций, влияющих на автоматическое погодное регулирование отопления, система отправляет SMS через GSM-модуль на мобильный телефон.

Нужна помощь в расчете системы погодного регулирования?

Звоните

Сколько стоит система погодного регулирования?

Цена системы погодного регулирования в большей степени зависит от применяемого оборудования (зарубежное или отечественное). Все плюсы и минусы применения зарубежного или отечественного оборудования можно узнать у специалистов «ВНТ». При запросе цены необходимо выслать распечатку за отопление (месячную, что сдаёте в МОЭК) и указать диаметр труб отопления.

В качестве примера, приведем несколько вариантов стоимости работ по установке погодного регулятора на систему отопления на базе импортного оборудования для многоквартирных домов (300 квартир и более). Цены на начало 2021 г.

  • Насос циркуляционный — 40000 рублей
  • Клапан регулирующий с электроприводом — 60000 рублей
  • Шкаф управления двумя насосами в сборе — 85000 рублей
  • Железо (трубы, муфты, фланцы, краны, клапаны, болты, гайки, фильтр, и др.) — 85000 рублей

Итого: 270000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 290000 рублей

ИТОГО ПОД КЛЮЧ: 560000 рублей

Коммерческое предложение на установку погодного регулятора на систему отопления частного дома не более 10 квартир. Цены на начало 2016 г.

Данный вариант системы погодного регулирования является полностью автоматический и регулирует тепло в зависимости от температуры наружного воздуха. Она актуальна в небольших жилых домах, где не более 10 квартир.

  • Насос циркуляционный в пределах — 10000 рублей
  • Клапан с приводом в пределах — 60000 рублей (может меньше со скидкой)
  • Электрический шкаф в сборе с термопреобразователями и монтажным набором — 40000 рублей
  • Железо (трубы, муфты, фланцы, краны, клапан, болты, гайки, фильтр, и др.) — 30000 рублей

Итого: 140000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 160000 рублей.

ИТОГО ПОД КЛЮЧ: 300000 рублей

Экономия от применения автоматической системы погодного регулирования составит около 50%!

В данном варианте системы применяется ручное регулирование с помощью балансировочного клапана.

Итого: 50000 рублей — оборудование Стоимость монтажных и пусконаладочных работ: 80000 рублей.

ИТОГО ПОД КЛЮЧ: 130000 рублей

* Цены обоих вариантов указаны при оплате наличными. При оплате по безналичному рачету, стоимость будет на 20% выше.

Мы поможем Вам сэкономить Звоните

sovintervod-vnt.ru

Модулирующие горелки, протокол OpenTherm и погодозависимая автоматика

На сегодняшний день самыми современными и технологически совершенными системами управления отоплением являются приборы, работающие под управлением протокола OpenTherm.

Не вдаваясь в узкоспециализированные подробности, рассмотрим три главных особенности, которые отличают оборудование с OpenTherm от описанного выше.

Особенность первая: управление модуляцией пламени

Появление новых газовых котлов с горелками, способными управлять модуляцией пламени, открыло новые возможности в организации экономичного и эффективного отопления. Поясним, что модуляцией пламени называется регулирование мощности нагрева. При слишком большой мощности происходит частое включение и выключение котла (тактование), а при малой – достижение заданной температуры делается невозможным. Т.е. наилучшей модуляцией пламени считается уровень горения, при котором котел не выключается, и достигнуто заданное значение температуры. Иными словами, управление модуляцией пламени – это способность автоматики котла, в зависимости от внешних условий, оптимально изменять интенсивность горения пламени горелки, не выключая её. Ни один из описанных выше способов управления котлом не может управлять модуляцией пламени. Для работы с новыми горелками был придуман протокол OpenTherm, который позволил эффективно объединить функционирование новых горелок с возможностями «умной» погодозависимой автоматики и электроники.

Особенность вторая: работа с автоматикой

По сути дела, OpenTherm – это мост, который был проложен между производителями котлов и производителями прочей электроники и автоматики. Единый, не зависящий ни от кого, протокол стандартно описывает все основные команды по работе с модулирующими горелками. Это позволяет подключить к нему самое разнообразное оборудование: от термостата до программируемых термоконтроллеров, к которым может быть присоединено большое количество термодатчиков. Современные термоконтроллеры представляют собой программируемые приборы, которые в состоянии обрабатывать показания термодатчиков, расположенных как в различных зонах отапливаемого объекта, так и на улице. Теплоконтроллер поддерживает заданное значение целевой температуры и может его изменять в зависимости от команд пользователя, времени суток или дня недели. Анализируя полученные данные температуры снаружи и внутри помещения, контроллер задает погодозависящий режим работы для модулирующей горелки котла и насосов (см. рис.3).

Рис.3. Регулирование температуры теплоинформатором Teplocom Cloud

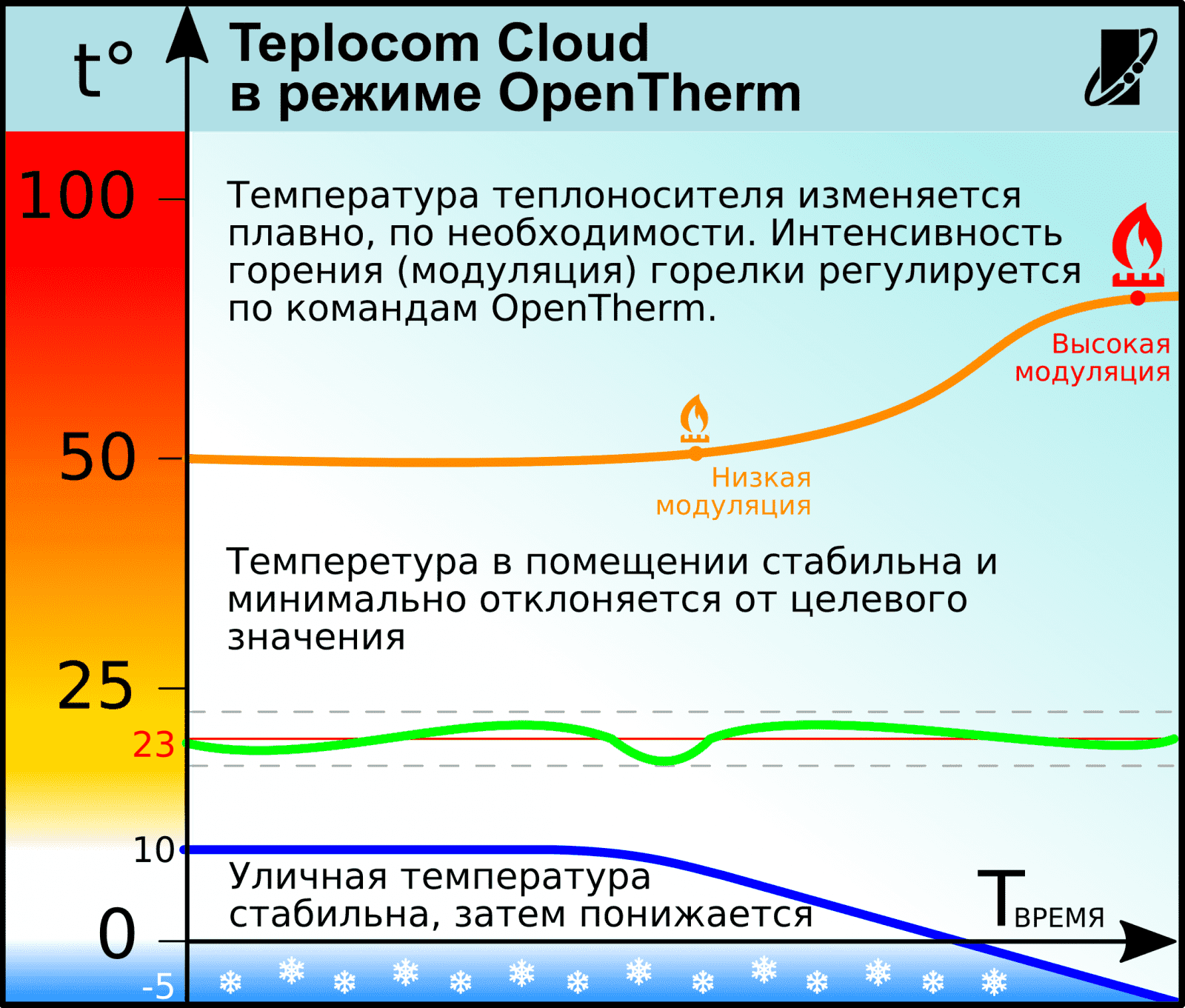

На графике мы можем видеть, что горелка практически не выключается, а только меняет интенсивность своего горения. При этом, вне зависимости от внешних условий, график целевой температуры меняется крайне незначительно и лежит в границах гистерезиса теплосистемы. Дополнительными преимуществами этой системы управления является заметное повышение ресурса работы горелки (отсутствуют циклы розжига, быстрого нагрева и остывания), а также достигается существенная экономия газового топлива.

Особенность третья: доступ к настройкам автоматики и фиксирование ошибок

Наличие «умного» управления и существование обратной связи между котлом и управляющим оборудованием открывает третью особенность протокола OpenTherm – возможность по одному протоколу получить полный доступ к настройкам автоматики котла и произвести их изменение с любого управляющего устройства (смартфона). Дополнительно открывается доступ к информации обо всех ошибках, случившихся при работе тепловой системы, что даёт неоценимый инструмент для обслуживающего и контролирующего работу оборудования персонала.

Плюсы:

  • Минимальное колебание температуры воздуха в доме вне зависимости от температуры на улице, что обеспечивает максимальный комфорт;
  • Минимальный расход топлива по сравнению с другими методами управления;
  • Корректировка температуры идет за счет изменения модуляции пламени горелки, что минимизирует количество циклов включения/выключения;
  • Возможность удаленного мониторинга состояния котла и изменения его настроек.

Минусы:

Более высокая цена по сравнению с другим оборудованием, что компенсируется за счет меньшего потребления газа.
