Котлы на отработанном масле своими руками

Виды самодельных печек на отработке

Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:

  1. Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
  2. Капельная печь на отработанном масле с закрытым дожигателем;
  3. Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.

Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.

Устройство и недостатки буржуйки открытого типа

Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.

Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.

Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:

  • для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
  • вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
  • высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
  • неразъемный корпус тяжело чистить от сажи.

Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки

Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.

Плюсы и минусы капельницы

Кардинальное отличие этой печи заключается в следующем:

  • перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
  • топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
  • для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.

Схема капельницы с нижней подачей горючего из топливного бака самотеком

Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.

Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки

Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:

  1. Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
  2. Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
  3. Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
  4. Топливоподача и мощность агрегата поддается регулировке.
  5. Нетребовательность к высоте дымохода и удобство очистки.

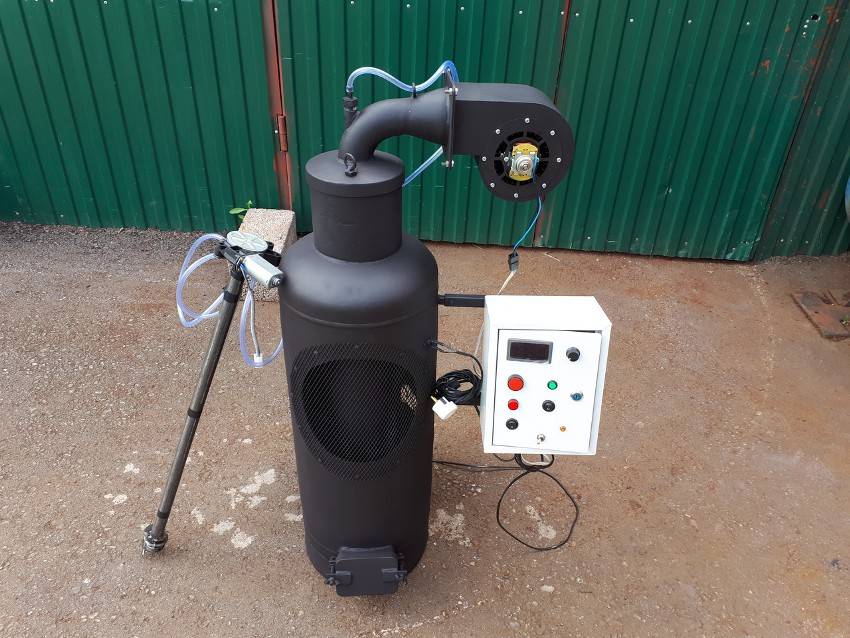

Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

  • проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
  • сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

Первый запуск

Для этого нужно:

  1. Сдвинуть задвижку на испарительной камере, проверить поступление топлива в нее.
  2. Запустить вентилятор и убедиться, что он эффективно разгоняет воздух по всей камере сгорания. Быстрей всего убедиться в этом можно по поступлению холодного воздуха из дымохода.
  3. Включить подачу и задвижкой на выходе из камеры сгорания проверить подачу воздуха.

Если все компоненты нормально функционирует, осталась проверка самого котла в сборе. Для этого требуется начать подачу отработку и зажечь горелку от зажженной бумаги. Если спустя час в помещении стало тепло — котел работает исправно и можно постоянно им пользоваться.

Возможные проблемы при эксплуатации

Не исключено, что при первом запуске можно столкнуться с проблемами. Ниже перечисляются возможные неисправности и причины их возникновения:

  1. Котел работает исправно, обогрев слабый. Повышение температуры для разогрева топлива решит проблему. Это подтвердит и быстро накопившаяся сажа.
  2. В помещении духота и нехватка воздуха. Проблема в плохой герметичности — котлы на отработанном топливе сжигают кислород с окружающего пространства.
  3. Горелка быстро тухнет. Требуется осмотр фильтров и при засорении поменять их, т.к. слабо очищенное отработанное масло быстро засоряет горелку сажей еще до того, как оно успевает нагреться.

Общая информация

Цены на традиционные виды топлива постоянно растут – дрова и уголь, газ и электричество дорожают. Это и вызывает необходимость поиска новых вариантов отопления дома. В последние годы растет популярность отопления на отработанном масле. Это обусловлено тем, что цена на оборудование в данном случае – почти такая же, как и у газового котла, а эксплуатация обойдется намного дешевле.

Приобрести котел, который осуществляет масляное отопление, очень просто – практически в любой магазине стройматериалов или же на заказ. Также можно создать такое оборудование самостоятельно – ведь его структура довольно проста, особых умений здесь не потребуется.


Котел на отработанном масле

Если вы хотите сделать отопление на отработке в жилом доме, то здесь нужно будет брать котел в стандартном исполнении. Такие устройства – современны, они достаточно автономны и безопасны.

В чем же заключается принцип работы таких котлов? Процесс сжигания масла, которое использует масляная система отопления, не будет сопровождаться чадным дымом и газом, так как все масло сгорает на 100%, углекислый газ выделяется в избытке. Фактически масло в системе отопления – это уже отходы, поэтому котел и установка оборудования окупаются в первые годы работы.

Паровое отопление

Схема работы котла на отработке

Отметим, что наиболее распространенными котлами для промышленности служат устройства отечественного производства и производства Финляндии. Отечественные котлы – очень надежны, а финские – экономичны.

Устройство и принцип работы котла на отработке

Любые котлы, работающие на отработанном масле, функционируют по одному принципу. Внизу топки, находится масло, которое нагревают до момента появления пара. Легкие испарения стремятся подняться наверх, где смешиваются с воздухом и сгорают, при этом выделяя тепловую энергию. Она и идет на нагрев водяной рубашки, через стенки камеры сгорания.

Есть немаловажный нюанс – в отработанном масле всегда содержатся тяжелые металлы, различные присадки и другие элементы. Чтобы тепло не уходило в дымоход, необходимо соблюдение условия, чтобы температура внутри котла было около 600 °С. Только тогда, произойдет полное окисление всех элементов.

Существует три варианта котлов на отработке. Они представлены на рисунке ниже.

Выбор приемлемого варианта зависит от того, какие поставлены задачи для котла отопления.

Технология испарения масла

В печах этого типа горит не масло, а его пары. То есть отработку до начала горения разогревают, она начинает испаряться, а уже пары зажигаются. Эта технология позволяет грязное, тяжелое, плохо горящее топливо разложить на более «легкие» составляющие, а потом уже жечь их. Именно она при правильно подобранных параметрах позволяет добиться практически бездымного и полного сгорания топлива, при котором нет практически никаких выбросов: сгорает все.

Котел на отработке своими руками: принцип котла на испарении масел

Самый простой и эффективный способ реализовать эту технологию — использовать раскаленную чашу, в которую капает отработка.

При соприкосновении с раскаленным металлом масло резко испаряется, пары перемешиваются с подающимся сюда воздухом, вспыхивают и сгорают. Количество выделяемого при этом тепла велико. Для достижения максимального КПД и полного сгорания требуется, чтобы горящая смесь долго находилась в камере сгорания. Потому в устье воздуховода нужно установить неподвижную крыльчатку, которая и будет создавать требуемое завихрение в камере сгорания.

Паровой котел своими руками на отработке может быть реализован в таком виде

Несмотря на высокий КПД и «всеядность» такой принцип работы редко реализуется в заводских котлах, производимых в США и Европе. Зато российские производители выпускают котлы на отработке, работающие именно на технологии испарения. Главный камень преткновения в реализации таких котлов – способ предварительного разогрева чаши. Те, кто делают эти котлы самостоятельно, поступают просто: закидывают в чашу пропитанный бензином фитиль, наливают немного солярки или того же бензина, поджигают, дожидаясь пока чаша разогреется до требуемых температур. После этого открывают подачу масла.

В Европе и США подобное решение неприемлемо: небезопасно. Зато наши производители также используют именно этот способ розжига своих печей.

Еще один вариант печи с плазменной чашей

В видео продемонстрирован один из вариантов обогрева гаража при помощи печи на отработке. Но в этом варианте реализована не капельная подача топлива: оно течет струйкой и сгорает далеко не полностью

Где взять чертежи?

Найти чертежи котла и горелки под определенную мощность непросто, ведь мало кто разрабатывает приборы для отопления, функционирующие только на отработанном масле, гораздо чаще делают универсальный котел с заданными параметрами мощности и горелку к нему.

Поэтому для поиска чертежей, расчетов и рекомендаций приходится перечитывать различные форумы, в том числе по твердотопливным отопительным устройствам, ведь сам по себе котел одинаково хорошо работает с любым источником тепла.

Одним из важнейших элементов такого котла является контролер, проверяющий наличие факела, а также регулирующий подачу топлива в зависимости от температуры в доме.

Поэтому мы подготовили ссылки на форумы, где пользователи обсуждают самостоятельное изготовление всех частей таких отопительных приборов.

Вот эти ссылки:

  1. www.forumhouse.ru.
  2. termoportal.ru.
  3. fermer.ru.
  4. www.land-cruiser.ru.
  5. forum.abok.ru.
  6. www.rusfishing.ru.
  7. forums.drom.ru.
  8. www.chipmaker.ru.
  9. www.allremont.ru.
  10. forum.vashdom.ru.
  11. boatclub.ru.
  12. krainamaystriv.com.
  13. mwob.com.ua.

Принцип работы

Принцип работы котла на отработке следующий:

  1. Отработка попадает в топку по трубкам, находящимся в дожигателе. Масло может поступать самостоятельно либо принудительно.
  2. Вентилятор снабжает воздухом.
  3. При попадании масла на раскалённую поверхность оно испаряется и загорается. Далее дожигаются пары.
  4. Происходит теплообмен: огонь нагревает водяной теплообменник. Дымовые газы, направляясь в дымоход, также отдают тепло.

Поскольку качество отработки бывает разным, чистка может проводится один раз в 3-7 дней. Большое количество сажи оседает на чаше, которую легко изъять из агрегата.

Плюсы и минусы

Тепловые агрегаты, функционирующие на отработанном масле – это достаточно популярный тип автономного отопления. Использование таких котлов имеет немало преимущественных сторон:

  1. Практичность и экономичность. В качестве топлива можно использовать синтетические, трансмиссионные или минеральные отработанные масла. Также допускается применение различных смесей этих продуктов. Стоимость топлива совершенно низкая и сам котел сравнительно недорогой. Окупаемость всего устройства осуществляется всего за один сезон его использования.
  2. Безопасность и экологичность. Конструктивные особенности агрегата способствуют стопроцентному сгоранию топлива. Благодаря этому в процессе работы не выделяются токсичные вещества.
  3. Эффективность. С помощью котла на отработанном масле осуществляется быстрый и равномерный прогрев всего помещения. При этом за счет принудительного теплообмена происходит поддержка теплового режима.
  4. Длительность использования. Отопительные приборы, функционирующие на отработке, имеют достаточно продолжительный эксплуатационный срок. За счет простоты конструкции значительно снижается риск поломки котла.

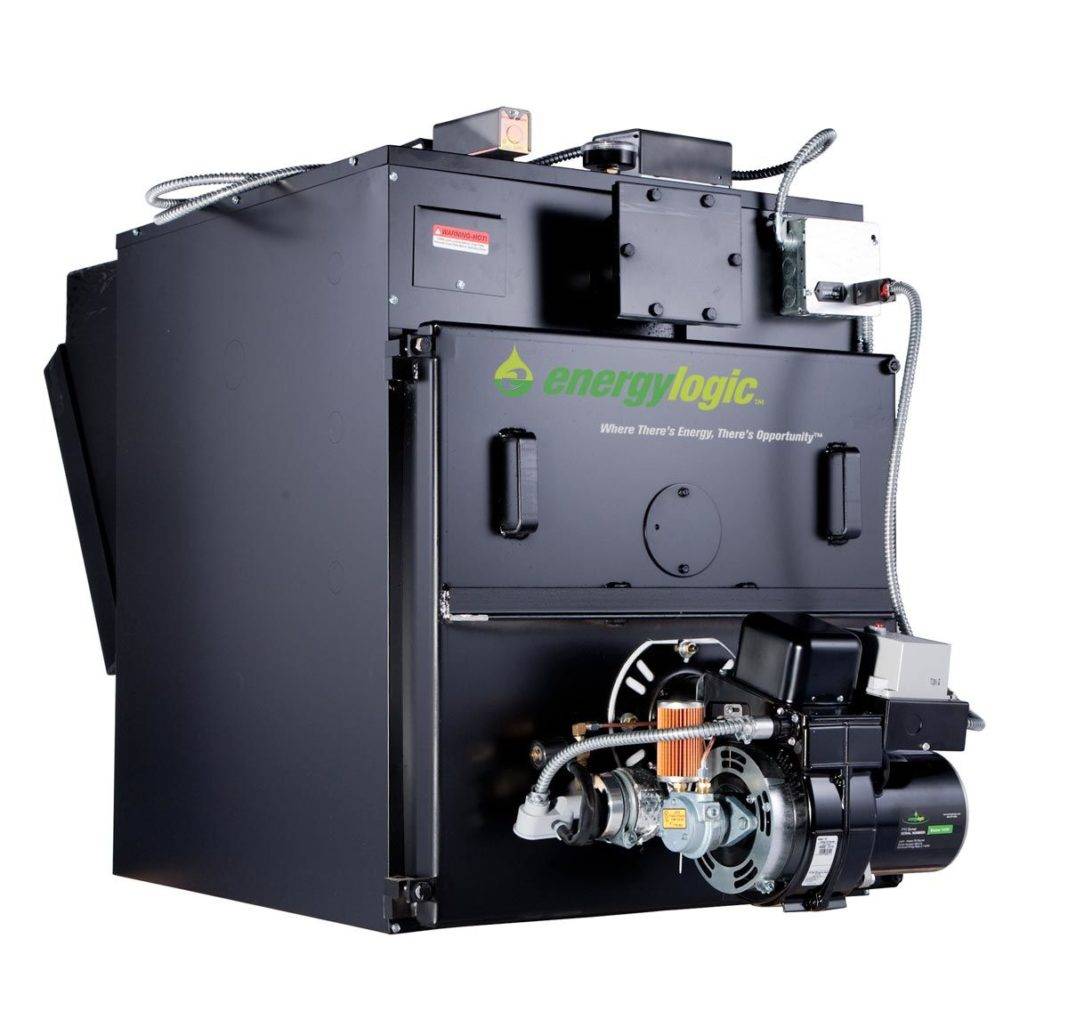

Как выглядит котел работающий на отработанном масле

Немаловажным плюсом является то, что агрегат на отработке можно собрать своими руками.

Среди недостатков использования данного типа котла можно выделить:

  1. Необходимость регулярной чистки. Примеси содержащиеся в отработке при сгорании выделяют грязь, которая остается на внутренних стенах камеры. Поэтому для поддержки котла в рабочем состоянии требуется регулярная чистка. Проводят процедуру ежедневно. В агрегатах с небольшой мощностью удаление загрязнений допускается осуществлять раз в два дня.
  2. Необходимость установки вентиляционной системы. В процессе работы происходит интенсивное выгорание кислородных масс. Поэтому в помещении обязательно должно быть хорошо проветриваемым.

Также для работы отопительного прибора требуется специальный фильтр для масла. Его устанавливают на входе, чтобы максимально удалить все ненужные примеси.

Обслуживание котла происходит через каждые шесть или восемь часов. Через такое время отработанное масло полностью расходуется и требуется наполнение топливного резервуара.

Требования к установке и эксплуатации печи на масле

Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей

Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться

Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.

В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.

Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей

Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.

Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.

Как сделать котел на отработке своими руками

Сделать отопительный прибор может каждый. Для этого потребуется некоторое время и сноровка в обращении со шлифмашиной и сварочным аппаратом. Котел на отработке своими руками имеет среднюю мощность 5-10 к Вт, этого достаточно для обогрева помещения в 40 м².

С готовым корпусом

Делая отопительный прибор, самостоятельно нужно помнить, что он представляет собой 2 прочных металлических короба, которые соединяет воздуховод, представленный перфорированной трубой.


Отопительный прибор с готовым корпусом соединяет воздуховод.

В нижнем коробе сверлятся отверстия, через которые масло попадает в испарительную камеру. А к верхнему коробу присоединяется дымоотводная труба. Далее схему можно усложнять различными узлами: насосом, воздушным компрессором, капельной подачей и т.д.

Легкий вариант

Для работы потребуется листовая сталь (4 мм, не меньше) или отрезок трубы большого сечения, обладающий толстыми стенками, арматура с сечением 8 или 10 мм, тройники, труба, которая будет служить воздуховодом, сгоны и полудюймовые углы, стальные переходники, компрессор, расширительный насос и бачок. Из оборудования будут использованы: термостойкий герметик, асбестовое полотно, шлифмашина и сварочный аппарат.

Для примера можно взять данные оборудования, которого хватит для обогрева гаража.

Корпус – труба большего сечения, обрезанная шлифмашиной до высоты 2 м. Труба с меньшим сечением делается высотой в 20 см. Затем готовится крышка корпуса, в которой проделывается отверстие под дымоход.


Котел представляет собой цилиндрический прибор.

Далее в другой пластине вырезается отверстие для соединения с частью малой трубы, после чего получается дно отопительного прибора.

К нему приваривается труба меньшего размера, чье дно закрывается еще одной круглой пластиной. Затем производится сборка корпуса, накрывание его с обеих сторон пластинами и сварка деталей по кругу. Арматурные прутья послужат ножками изделия.

В трубе просверливаются вентиляционные отверстия. После чего прибор представляет собой цилиндрический котел с маленьким резервуаром внизу. Далее шлифмашиной внизу цилиндра вырезается дверца. Сверху на агрегат крепится дымоход и закрепляется.

Маленький, но мощный

Потребуются:

  • циркуляционные насосы – 2 шт. для подачи переработанного масла;
  • специальная горелка;
  • воздушный компрессор;
  • котел, оснащенный расширительным баком;
  • отрезки труб, которые станут магистралями;
  • маслостойкий шланг для подачи топлива из бака.

Камера принудительного испарения делается из толстостенного отрезка трубы (должен выдержать температуру до 400°С). В ее центре располагают трубку маленького диаметра, в которую благодаря вентилятору поступает воздух.


Камера испарения делается из отрезка трубы.

Масла, насыщенные кислородом, сжигаются в камере, тем самым нагревая теплоноситель, циркулирующий в трубах.

Самым важным является настройка капельной подачи топлива. Такой механизм чувствителен к присутствию твердых примесей в масле. Для нивелирования проблемы устанавливают автомобильный фильтр на нижний конец топливозаборного шланга, который меняется ежемесячно.

Фильтр, предназначенный для частичной фильтрации, не подойдет.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

  • болгарка;
  • сварочный аппарат;
  • молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

  • огнеупорное асбестовое полотно;
  • герметик термостойкий;
  • стальной лист толщиной 4 миллиметра;
  • металлическая труба с сечением 20 и 50 сантиметров;
  • компрессор;
  • вентиляционную трубу;
  • сгоны;
  • болты;
  • стальные переходники;
  • углы полудюймовые;
  • тройники;
  • арматуру сечением 8 миллиметров;
  • насос;
  • бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

  1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
  2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
  3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
  4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
  5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
  6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
  7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
  8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
  9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

  1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
  2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
  3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

  • уголки размером половину дюйма соединяются за счет сгонов и тройников;
  • на маслопровод закрепляется штуцер с помощью переходников;
  • все соединения предварительно обрабатываются герметиком;
  • из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
  • для установки горелки используются две разного размера пластины из стали;
  • внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
  • горелка вставляется в предназначенный для нее корпус;
  • после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
  • большая пластина монтируется в качестве крепежной накладки;
  • в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
  • две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

3 Особенности конструкции

Основой котла на отработке является испаритель, который позволяет получать насыщенный пар, в последующем сжигающийся в верхней камере аппарата. Сжигание топлива может выполняться в теплогенераторе двумя способами:

  • Масло льется на раскаленную поверхность, в результате чего образуется пар.
  • Поджигается жидкое топливо, что приводит к появлению насыщенного пара, который догорает в верхней камере.

В устье дымохода располагается неподвижная крыльчатка, которая препятствует быстрому отводу горячих газов, повышая показатели КПД тепловой установки. В камере сгорания за счёт использования заслонки возникают завихрения горячего воздуха, теплообменник и циркулирующий внутри него носитель быстро прогреваются, позволяя обеспечить максимально возможные показатели эффективности теплогенератора.

Механические установки, в которых правильно отрегулирована подача масла на испаритель, будут отличаться великолепной топливной экономичностью. Расход отработки при полной мощности аппарата будет составлять не более 1 литра на час работы прибора. У отдельных модификаций котлов имеется возможность регулировки мощности и расхода топлива, что достигается за счёт уменьшения или увеличения интенсивности подачи масла на испаритель.

Заводские установки котлов на отработанном масле могут иметь один или два контура, что позволяет использовать прибор для отопления и горячего водоснабжения. Такие теплогенераторы станут отличным вариантом для дачи и небольшого частного дома, избавляя домовладельцев от необходимости покупки дорогого газового или электрического бойлера. Двухконтурный котел на отработке будет отличаться топливной экономичностью, надежностью и простотой в эксплуатации.

Противопожарные меры и правила эксплуатации

Печь на отработанном масле — повышенный источник пожарной опасности. Она имеет открытые поверхности, которые нагреваются в процессе эксплуатации до высоких температур.

К помещению, где установлена печь, и к ее эксплуатации предъявляют особые требования:

  1. Полы должны быть выполнены из несгораемых материалов: бетона, плитки, металла. Деревянные полы в месте установки печи необходимо обшить листовым металлом.
  2. Если печка установлена в непосредственной близости от деревянных или других не огнестойких стен — их также необходимо обшить металлом или закрыть асбестовыми листами.
  3. Запрещено ставить печь в местах, где возможны сильные сквозняки: ветром может вынести пламя через перфорацию в трубе.
  4. Нельзя складировать в непосредственной близости легко сгораемые материалы, ЛВЖ, промасленную ветошь. Запас отработанного масла нужно хранить отдельно.
  5. Запрещается доливать масло в работающую печь.
  6. В помещении обязательно должен быть порошковый или солевой химический огнетушитель.

Горящее масло категорически запрещается тушить водой! Это приведет к распространению площади горения. Печка на отработке, сделанная своими руками — экономичный и эффективный отопительный прибор, а подключение к нему водяного контура улучшает распределение тепла и улучшает микроклимат в обогреваемом помещении. При правильной эксплуатации печь безопасна, занимает минимум места — настоящая находка для гаражей, мастерских и производственных помещений.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
