Самодельные печи для гаража

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Кирпичная печь для гаража

Использование огнеупорного кирпича для сооружения печки в гараже не очень сильно распространено, поскольку этот вариант является достаточно трудоемким. Вместе с тем, кирпичная печь обладает рядом достоинств и полностью соответствует предъявляемым требованиям. Размеры такой печки небольшие: достаточно сложить ее на площади 2Х2,5 кирпича. Работает она на обычных дровах, а температуру поддерживает долго, так как кирпич обладает прекрасной теплоемкостью. Стоимость материалов невысока, а риск воспламенения чего-либо от такой печи минимален, так как кирпич не способен нагреться до очень высокой температуры.

Вместе с тем, имеются у этого варианта и недостатки. В первую очередь это сложность сооружения. Не каждый умеет обращаться с кирпичом и делать правильно кладку, не говоря уже о тонкостях печного дела. Поэтому, для кладки кирпичной печки лучше нанять печника, который предусмотрит все нюансы. Еще один недостаток – не слишком быстрый нагрев печи до рабочей температуры по сравнению с другими вариантами.

Если вы все же решили самостоятельно сложить печь в гараже, то для этой цели нужно использовать шамотный кирпич. В раствор тоже рекомендуют добавлять шамотный порошок. Под печь делают фундамент из бетона, на котором производят кладку. Длина печи 2,5 кирпича, а ширина 2 кирпича. Если вы хотите сделать плиту для нагревания емкости с водой, то длину нужно увеличить до 3,5 кирпичей. Высота печи обычно составляет 9 рядов кирпичей, после чего делают дымоход. Он может быть выполнен полностью из кирпича по типу шахты, проходящей через перекрытие. Другой вариант – металлическая труба диаметром 120 – 150- мм. В этом случае нужно позаботиться о грамотной огнезащите перекрытий и кровли.

Варианты кирпичных печей для гаража.

Базовые требования к печкам в гараже

В первую очередь необходимо определить, каким стандартам должна соответствовать гаражная печка. Конечно, можно избрать для отопления другой вариант, например, электрический обогреватель или систему водяного отопления. Однако обустройство подобного обогрева очень трудоемкое. А сделать систему автономной еще сложнее.

Печки тоже бывают разными: кто-то предпочитает традиционные буржуйки, кому-то больше по душе печи на отработке, другие гаражники выбирают обогреватели длительного горения. Но кирпичные печи тоже заслуживают доверия.

Посмотрим, какие же требования предъявляют к печам в гаражном помещении.

Важно, чтобы печь быстрее разогревалась до нужной температуры.
Большое значение имеет размер печки, поскольку в гаражах зачастую и так недостаток полезной площади. Печь должна быть компактной

Тогда она не будет мешать въезду автомобиля, свободному проходу людей.
Оптимальное решение – сделать печку, которая будет работать одновременно на твердом и на жидком топливе.
Хорошо, когда достигнутая температура поддерживается длительное время.
Оборудование должно быть довольно экономичным. Нужно подобрать вариант, при котором материалы имеет разумную цену.
Отлично, когда конструкция в целом простая, ее не составляет труда смонтировать. Тогда сам автолюбитель сумеет справиться с задачей, то есть не придется оплачивать труд мастеров.
Очень важно, чтобы в окружающую атмосферу не выделялись вредные вещества при горении топлива.
Желательно найти автономный вариант.
От печки нужна практичность, удобство эксплуатации.

Некоторые автолюбители предпочитают устанавливать именно кирпичную печку в гараж, поскольку она в целом соответствует вышеперечисленным требованиям.

Пошаговая инструкция изготовления своими руками

Традиционная печь состоит из железной емкости с дверцей и трубой для выхода дыма, которая выводится наружу помещения. Все разновидности могут выполняться из подручного материала, но основные элементы будут одинаковыми.

Классическая из кирпича

Кирпичная буржуйка в гараже устанавливается обязательно на фундамент:

  1. Для фундамента нужно вырыть яму, засыпать ее слоем песка и щебенки. Затем заливают слои цементным раствором. Застывший цемент покрывают гидроизоляционным материалом.
  2. Первые два кирпичных ряда укладывают горизонтально.
  3. Начиная с третьего ряда формируют отверстие для топки и устанавливают колосник.
  4. На уровне с 3 по 6 ряд формируют пространство для закладки дров.
  5. Затем несколько рядов выполняют в горизонтальной кладке.
  6. Девятый, последний ряд, выкладывают ребром.
  7. На последнем этапе устанавливают дымоход и дверцы.

Печь из кирпича отличается долговечностью, не требует ремонта, быстро согревается и долго не остывает. Печное тепло распределяется равномерно, и помещение не остывает длительное время.

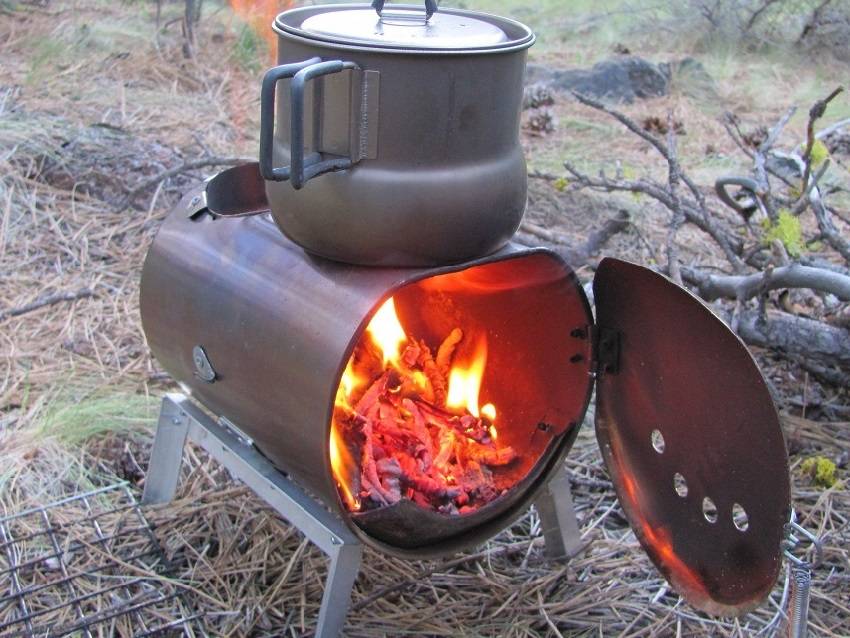

Из молочного бидона

Если следовать рекомендациям инструкции, то изготовить печь из молочного бидона не составит труда:

  • подготавливают и очищают емкость (она служит основой для топки);
  • проделывают отверстие для топки;
  • когда будут приварены петли, устанавливают дверцу;
  • ближе ко дну емкости проделывают отверстие (диаметром 11 см) для дымохода;
  • внутрь бидона устанавливают колосник, который делают из проволоки;
  • на последнем этапе приваривают дымоход.

Готовую печку устанавливают в подготовленном месте и обкладывают огнеупорным кирпичом, который защитит от пожара и повысит теплоотдачу.

Из газового баллона

На предварительном этапе делают приблизительный чертеж изделия с определением размеров деталей:

  1. С помощью яркого маркера на поверхность баллона наносят разметку в том месте, где предполагается вырезание отверстия для дверцы, топки и поддувала. Топка находится приблизительно посередине конструкции. Поддувало размещают в нижней части под дверцей топки.
  2. Чертят линию, которая будет проходить между двумя дверцами. Болгаркой разрезают баллон по намеченному пунктиру.
  3. Для дальнейшей работы нужны железные прутья диаметром 15 мм. Из них делают решетку и приваривают к нижней, разрезанной части баллона. После этого снова части баллона приваривают между собой.
  4. По обозначенным линиям с помощью болгарки делают отверстия для дверок. Приделывают петли и устанавливают дверцы.
  5. На последнем этапе делают дымоход. Болгаркой срезают верхнюю часть баллона и к месту приваривают трубу диаметром 11 см. После чего трубу выводят на улицу, проделывая отверстие в стене или крыше.

Для повышения стойкости на поверхность баллона можно нанести слой термостойкого состава.

Какой должна быть печь в гараже: требования к мощности устройства

Проект большинства гаражей не предусматривает установку системы отопления. При этом низкие температуры в зимнее время не только создают дискомфорт для автовладельцев, но и нежелательны для транспортных средств. Как показывает практика, использование традиционных переносных электроотопительных приборов является малоэффективным и выливается в круглую копейку в виде счетов за электроэнергию. Решить проблему довольно просто – нужно соорудить печь в гараже своими руками, выбрав оптимальный вариант.

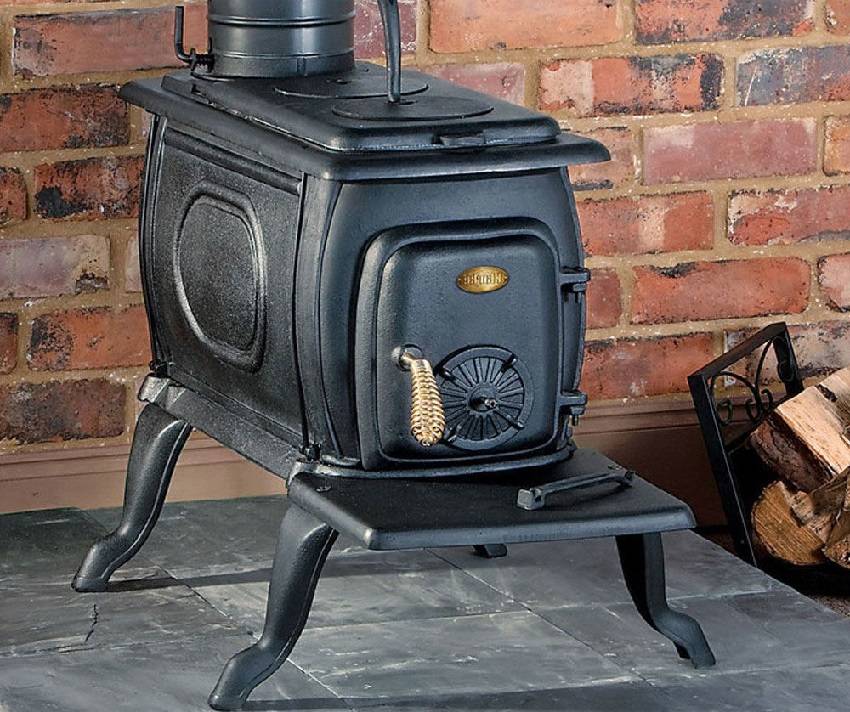

Печь, выполненная под старину, будет отлично смотреться в любом гараже

В основе проблемы отопления гаража лежат два момента:

  • отсутствие эффективной теплоизоляции;
  • закон квадрата-куба, подразумевающий соотношение размеров поверхности тела к его объему.

Упомянутый закон отражается в виде теплопотерь. Для обогревания одного кубометра помещения с маленькой площадью требуется значительно больше тепла, чем при отоплении просторного сооружения. Например, для обогревания двухэтажного дома достаточно устройства мощностью 10 кВт, а для гаража стандартных размеров потребуется прибор с производительностью тепла в 2,5 кВт.

Чтобы в гараже поддерживать температуру 16°С, можно установить агрегат мощностью 2 кВт, а для температурного режима 8°С, предусмотренного для хранения автомобиля, достаточно агрегата мощностью 1,2 кВт. Соответственно, чтобы прогреть всю площадь, потребуется значительно больше тепловой энергии, поэтому лучше осуществлять обогрев не всего помещения, а так называемого рабочего места.

Как сделать печь в гараже: максимальная эффективность размещения и система утепления

Воздух, прогретый отопительной печью для гаража, должен сосредотачиваться в центре помещения, распространяясь вокруг таким образом, чтобы между стенками и потолком образовывалась небольшая прослойка прохладного воздуха. Таким образом, транспортное средство и его владелец будут пребывать в зоне комфортной температуры, а расход тепла значительно уменьшится. Так называемая тепловая шапка образуется за счет естественной конвекции: сильный поток теплого воздуха поднимается вверх, где сталкивается с холодным плотным слоем.

Внешний вид печи для гаража не столь важен как ее энергоэффективность, но красивый дизайн не будет лишним

Благодаря физическому процессу конвекции, который заключается в распространении потоков теплого воздуха, обеспечивается эффективное отопление практически всего гаража. Получить такой результат можно даже с помощью самодельной печи для гаража с небольшой мощностью.

Важную роль в процессе обогрева и сохранности тепла играет система утепления. Одна из хитростей, которой пользуются строители гаражных кооперативов, – плотное расположение соседних сооружений, что позволяет максимально сохранить тепло. В индивидуальных постройках можно использовать для наружного утепления различные доступные материалы, например, ДВП.

Утепление металлического гаража внутри может быть проблематичным, так как в месте соприкосновения материалов появляется точка росы, где скапливается конденсат. В результате это может привести к быстрому износу как основного материала, так и утеплителя. Поэтому нужно выдерживать воздушную подушку между основной и дополнительной стенкой в 30-50 мм, отступая от пола приблизительно на 60 мм.

Печь для гаража из трубы является наиболее дешевым вариантом

Плюсы и минусы использования буржуек для отопления

Буржуйка характеризуется целым списком положительных качеств:

  • с помощью изделия можно не только прогревать большое помещение, но и готовить пищу;
  • для прогревания пространства достаточно 30 минут;
  • в каком бы углу не находился прибор, равномерно разогревается любой уголок;
  • экономное расходование материала для растопки, в отличие от прогревания помещения электричеством (в качестве растопки используют дрова, уголь, отходы);
  • сделать можно из подручных материалов;
  • устройство простое в эксплуатации;
  • для установки не требуется больших материальных затрат.

Но, как и у любого другого приспособления, имеются отрицательные стороны:

  • необходимо продумать систему дымохода;
  • для поддержания чистоты требуется периодическая очистка всех деталей, включая дымоход;
  • металлическая буржуйка быстро остывает, поэтому тепло удерживается плохо.

Недостатков устройство имеет немного. В случае правильной установки не доставит труда содержать печь в исправном состоянии.

Правила использования и техника безопасности

Прежде чем размещать в гаражном помещении печурку и использовать ее, придется разобраться с основными правилами по ее эксплуатации:

  • В качестве топлива лучше пользоваться твердым деревом, так как такой материал дольше горит и дает лучший жар. К твердым породам относят бук, ясень и березу.
  • Разжигать печку надо смоляной лучиной или бумагой. Такой материал улучшает воспламенение топлива и тягу.
  • Если буржуйкой долго не пользовались, растопка проводится только при приоткрытой задвижке.
  • Нельзя разжигать огонь при помощи легковоспламеняющихся жидкостей, так как из-за этого может начаться пожар.

Конструкция и принцип работы

Чаще всего буржуйка имеет цилиндрическую форму. Основные элементы стандартной конструкции такой печи – металлический корпус и дымоход. Саму печь можно разделить на два отсека. Верхний – камера сгорания (топка), куда закладывается топливо. Там же устанавливается патрубок для отвода продуктов сгорания в дымовую трубу.

Колосниковой решёткой отделен нижний отсек – зольник. Правильная подача кислорода в нём обеспечивает надлежащее сгорание дров. В обоих отсеках рекомендуется установить загрузочные дверцы. От них зависит количество поступаемого в топку воздуха, а значит, и интенсивность горения топлива.

Металл или кирпич: что выбрать

Выделяют два основных материала, из которых изготавливают печурки — металл и кирпич. Прежде чем изготовить устройство для теплоснабжения гаража, рекомендуется ознакомиться с особенностями каждого из них.

Металл

Часто гаражи оснащают печами, изготовленными из металлических пластин. К основным достоинствам железных изделий относят то, что они не поддаются воздействию низких и высоких температур. Также железные печурки медленно остывают и быстро разогреваются, что позволяет сэкономить топливо для растопки. Установить металлическое оборудование можно в любом месте гаража, так как оно компактное в отличие от изделий из кирпича.

Однако у железных буржуек имеются недостатки, с которыми лучше ознакомиться. Основным минусом считают то, что из-за использования таких печурок воздух внутри помещения становится слишком сухим.

Кирпич

Чаще всего печи из кирпичей устанавливают в загородных домах, однако некоторые используют их для обогрева гаража. Главным плюсом кирпича считают то, что он долго сохраняет тепло. Если протапливать гараж днем и выключать отопление на ночь, помещение не успеет остынуть до утра. Однако если кирпичная конструкция будет сооружена неправильно, она не сможет долго поддерживать тепло.

Для обогрева небольшого автогаража используют кирпичные голландки, отличающиеся прямоугольной формой и небольшими габаритами. Другие разновидности кирпичных печек не подходят для гаражей.

Преимущества и недостатки гаражной печи

Прежде чем заняться установкой устройств для отоплений гаражей, надо ознакомиться с плюсами и минусами гаражных печей. К основным достоинствам использования отопительного оборудования относят следующее:

  • Возможность использования различных материалов. Для протапливания печки пользуются опилками, торфом, щепками, колотыми дровами и углем.
  • Небольшой размер. Гаражное оборудование для обогрева помещения небольшое, и поэтому оно не занимает много места.
  • Минимальные финансовые расходы. Для установки и применения гаражной печи не придется тратить много денег, так как все расходные материалы дешевые.
  • Простота монтажа. Благодаря тому, что у печи компактная конструкция, для ее установки не нужно сооружать дополнительный фундамент.

Как и большинство отопительного оборудования, печки для гаражей имеют определенные недостатки, к которым относят:

  • Необходимость монтажа качественной вентиляционной системы. При использовании буржуек для отопления в помещении придется улучшить систему вентиляции, чтобы полученное тепло лучше аккумулировалось.
  • Большая растрата топлива. Это считается главным недостатком, так как для постоянной поддержки высокой температуры расходуется много топлива.

Печка на отработке

На фоне остальных подобных конструкций, печь для гаража на масле выделяется экономичностью, простой эксплуатации и недорогим горючим материалом. Конструкция печки на отработке схожа с конструкцией буржуйки.

Преимущества применения

Среди характерных достоинств выделяют следующие:

  • простота при сборе конструкции;
  • высокий уровень экологичности, который достигается за счет отсутствия выброса копоти и дыма;
  • мобильность – характер конструкции позволяет с легкостью разобрать и собрать печку заново;
  • процесс работы осуществляется при сгорании масла, подлежащего утилизации;
  • безопасность использования, так как пламя не приобретает открытый характер, а сгорают лишь испарения отработанного масла;
  • к печке на отработке с легкостью можно пристроить систему отопления, а также контролировать температурный режим.

Материалы для конструкции

Печь на отработке можно сконструировать собственноручно, что не потребует уйму усилий и не займет много времени. Чтобы соорудить самодельную печь для гаража, вам понадобится:

  • две металлических емкости, листы металла которых не менее 4 мм;
  • соединяющая труба с многочисленными отверстиями;
  • патрубок для верхней емкости;
  • труба для вытяжки.

Технология монтажа печки для гаража на масле

Чтобы своими руками сконструировать печку на «отработке», выполните следующие действия:

Для нижней части возьмите емкость, объем которой в пределах 8-15 литров.Важно! Именно в нее будет в дальнейшем заливаться топливо.

Сделайте отверстие в верхней части.
Приварите крышку таким образом, чтобы удобно было эксплуатировать печь и регулировать поступление воздуха в процессе переработки материала для обогрева гаража.Важно! При помощи поднятия и опускания крышки, контролируется подача необходимого для горения кислорода.

Для создания верхней части возьмите бак подходящего размера.Важно! Верхний элемент совместно с соединительной трубой выполняют нагревательную роль агрегата и одновременно является топкой. Максимальная температура накала в такой печи достигает 900°С

Чтобы избежать деформации и прогорания емкостей, используйте железо, толщина листов которого не менее 4-6 мм.

Соедините обе емкости при помощи перфорированной трубы размером в 360 мм.Важно! Если для соединения взяли цельнолитую трубу, просверлите в ней 48 отверстий сверлом диаметром 9 мм в таком расположении:
8 по кругу;
6 в высоту.

К верхней части самодельной печки приварите патрубок.
На патрубок установите вытяжную трубу из оцинкованной стали.Важно! Идеальная высота дымоходной трубы 4 метра — она обеспечит хорошую тягу.

В результате правильно выполненных работ, вы получите агрегат с такими параметрами:

  • общий вес подобной отопительной системы до 30 кг;
  • размеры такой конструкции от 0,35 до 0,7 м;
  • расход топлива при этом будет составлять около 1,5 л за час работы.

Правила эксплуатации печки на «отработке»

Чтобы результат работы печи был оправданным и она полноценно отапливала гаражное помещение, внимательно ознакомьтесь со следующими рекомендациями по эксплуатации:

Регулярно, каждые 2 неделе проводите чистку печки изнутри.
Важно! Если в качестве топлива использовать очищенный состав материала, то очистку элементов можно проводить гораздо реже.
Если вы установите верхнюю трубу большего диаметра, нежели выхлопную, то количество сажи значительно сократится.
Установку агрегата выполните в местах отдаленных от легко воспламеняемых предметов.

Как работает печка?

Чтобы наладить работу самодельной печи для гаража на отработке, выполните следующее:

Чтобы разжечь печку, вложите в нижний резервуар газету или бумагу и поверх них налейте топливо.
Спустя 10 минут содержимое емкости закипит и за счет своих характерных особенностей, масло самостоятельно загорится.
Подливайте топливо порционно — по 5 литров за раз.Важно! В качестве топливного материала идеально подойдет трансформаторное, трансмиссионное, машинное масло или дизельное топливо.

Видео

Чтобы более четко представить себе принцип устройства такой печи и эксплуатации, просмотрите ниже предложенное видео.

Рекомендации по установке в гараже кирпичной печи

Основным критерием по отношению к сооружению кирпичной печи является соблюдение компактных размеров, а во всем остальном система такой печки схожа с предыдущими вариантами.

Чтобы правильно соорудить кирпичную печку, непременно придерживайтесь следующих рекомендаций:

Перед началом сборки подготовьте основу. Для этого расстелите полиэтиленовую пленку, а поверх нее насыпьте слой песка толщиной не менее 1 см.
На подготовленную основу уложите кирпич в 11 рядов.
Расшейте швы.
Выполните облагораживание поверхности плиты

Важно! Тепло такая печь будет излучать до тех пор, пока не перегорят дрова, а затем начнет постепенно остывать. Идеально подходит такая конструкция для оформления отопления в гараже из кирпича.

Печь на отработке

Печки на отработке

Еще один вариант изготовления печи для гаража является печь, использующая в качестве топлива отработанное машинное масло. Сразу стоит оговориться, что если у вас нет достаточного опыта для самостоятельного изготовления такого устройства, то лучше обратиться к услугам специалистов. В общих же чертах устройство такой печки довольно простое:

  • Резервуар для топлива с отверстиями для притока воздуха.
  • Резервуар для обеспечения дополнительного горения.
  • Дымоход.

Изготовление печи на отработке

Топливный резервуар соединяется с цилиндрической камерой догорания, который в свою очередь соединяется с дымоходом. В первичном резервуаре происходит возгорание топлива. При горении отработки образуются пары, которые попадая во вторичную камеру, возгораются снова. Оставшиеся продукты горения выводятся через дымоход. Печь на отработке является достаточно универсальным вариантом изготовления обогревателя для гаража.

В заключение можно добавить, что, как видно из изложенного материала, способов решить задачу обогрева помещения существует как минимум несколько, но какой бы вариант ни был выбран, при изготовлении следует соблюдать все необходимые правила техники безопасности и монтажа.

Подготовительные работы перед сборкой печи. Выбор места

Подготовка к монтажу заключается в подборе места и обеспечении техники безопасности. Убедитесь, что Ваши материалы проверенные и качественные. Рекомендуется, чтобы прилегающие к печи пол и стены были сделаны или обработаны жаростойким материалом.

Также в гараже необходима вентиляция, чтобы предотвратить возгорание или отравление и сохранить тепло.

Расположение печи в первую очередь должно быть удобным и безопасным. Нельзя монтировать её близко месту расположения автомобиля и легковоспламеняющимся предметам (минимальное расстояние – 2-2,5 м). Чаще всего печки-буржуйки устанавливают в углу стены, противоположной воротам. Это увеличивает теплоотдачу.

Важными критериями являются удобство конструкции и размеры относительно площади гаража. В основании буржуйки кладется металлический лист, толщиной 1-2 см или бетонная плита. Не лишними будут и кирпичные экраны по бокам, которые защитят от пожара и сохранят тепло.
