Бубафоня своими руками

Принцип работы и особенности печи бубафоня

Печка бубафоня отличается от обычной тем, что в ней топливо находится не в нижней, а в верхней части. При горении топлива воздух, который нагревается, опускается вниз. Пока он еще находится вверху, под его воздействием находящиеся внизу дрова подсыхают и ждут своей очереди.

На очаге располагается защитный экран, чтобы огонь не распространялся по всей площади баллона. Благодаря расположенному по кругу зазору, все дрова не сгорают одновременно.

С помощью заслонки, которая находится вверху, можно регулировать интенсивность горения дров. Если Вы хотите прекратить процесс горения топлива, то это можно сделать буквально за несколько минут. Нужно просто перекрыть заслонкой доступ кислорода, и тогда дрова перестанут гореть.

«Бубафоня» своими руками

Как уже говорилось, такую печку весьма легко построить.

Инструменты, материалы

Швеллер Бочка, емкостью около 200 л 2 стальные трубы Кирпичи (для фундамента) Ну, и только своими руками тоже будет трудно обойтись, потребуется небольшой набор инструментов, куда будут входить:

Болгарка Ножовка по металлу Молоток Сварочный аппарат

Инструкция сборки печи «Бубафоня»

— Аккуратно срезаем верхнюю часть бочки — В центре срезанного круга вырезаем отверстие для трубы. Диаметр отверстия — 10 см — К этому отверстию привариваем трубу — Для утяжеления и прочности привариваем 4 куска швеллера к одной из сторон круга. Это необходимо, чтобы придавливать и уплотнять топливо, а также обеспечивать камеру топки кислородом, таким образом поддерживая длительное горение. — В нижней части бочки делаем дверки для закладки топлива. Это делается с помощью болгарки: вырезается прямоугольное отверстие, и к вырезанному куску металла привариваются завесы из толстого металла. — Тем же способом чуть ниже необходимо сделать дверки, но чуть поменьше — для выгребания золы. — Приступаем к дымоходу, который отведет газы и создаст тягу в печке. — Для этого в верхней боковой части бочки вырезаем отверстие, равное подготовленной трубе по диаметру (10-15 см) — Дымоход должен обладать и коленом. Для этого делаем разрез трубы под углом 45 градусов, затем перевернуть ее и приварить назад так, чтобы в итоге образовался прямой угол. — С одной стороны колено приваривается к печке, а с другой — к длинному куску трубы и выводится на улицу. — При топке нижняя часть печи сильно раскаляется. Поэтому, чтобы уменьшить риск возникновения пожара, ее необходимо поставить на фундамент. Фундамент необходимо строить из огнеупорного кирпича. Сначала роем квадратную яму (длина стороны — 1 метр, глубина — 20 см). В яму засыпается щебень, который в свою очередь заливается жидким раствором. Затем, когда заготовка высохла, на нее выкладываются в два ряда кирпичи. Вся работа по постройке фундамента выполняется под уровень.

Для обеспечения дополнительной безопасности возле печки устанавливают отражатель, который к тому же поможет теплу равномерно распространяться в помещении. Используем для его изготовления жаропрочные материалы.

Другие варианты изготовления печки

«Бубафоню» можно сделать не только из бочки, а еще и из пустого газового баллона, широкой трубы или обычного листа стали.

— В первом варианте, как и в бочке, просто срезается верхняя часть, которая потом применяется в качестве прижимного круга. — Во втором— из листа стали вырезаются два круга, такого же диаметра, как и труба. Потом один из них приваривается к трубе в качестве дна, а из второго делается крышка для прижимания топлива. — В третьем— из широкого листа стали сворачивается цилиндр, шов заваривается. Затем, как и во втором методе, вырезаются два круга — дно и крышка.

Следующие действия для изготовления печки такие же, как и в вышеописанном способе.

Инструкция сборки печи: простейший вариант из бочки

Вашему вниманию пошаговые инструкции по созданию печи из бочки (предварительно необходимо ознакомиться с подробными фото- и видеоматериалами):

  1. Снимите верхнюю крышку бочки. Лучше всего для этих целей подойдет болгарка: с ее помощью срезается сварной шов.
  2. Образовавшийся край бочки следует немного подогнуть внутрь кувалдой, а на крышке, наоборот, расширить обвальцовку. В конечном итоге крышка должна плотно обхватывать корпус.
  3. В центре крышки вырежьте отверстие под трубу подачи воздуха. Края должны быть ровными.
  4. Из заготовки металлического листа сделайте устройство распределения воздуха.
  5. К нижней части «блина» приварите металлические профили (воздуховоды).
  6. «Блин» приваривается к трубе подачи воздуха.
  7. Сверху на трубу крепится воздушная заслонка.
  8. Врежьте и приварите патрубок дымохода. Шов должен быть полностью герметичен.
  9. Остается лишь собрать все остальные компоненты воедино и проверить герметичность конструкции, после чего она будет готова к эксплуатации.

Совет. Внимательно просчитывайте и качественно монтируйте горизонтальный участок дымохода: его длина должна составлять не более 4 м

Кроме того, важно соблюсти расстояние, дабы не нарушить теплотехническое равновесие. Вот и все тонкости, которые следует знать о создании такого теплового агрегата как печь бубафоня

Удачи!

Вот и все тонкости, которые следует знать о создании такого теплового агрегата как печь бубафоня. Удачи!

Пошаговая технология изготовления

Существуют разные типы конструкций: из бочки, из металлического листа. Но проще всего сделать ее из пустого газового баллона. Его стандартизированные размеры помогут упростить расчеты. Поэтому ниже представлена пошаговая инструкция для изготовления самодельной бубафони из газового баллона.

Перед работой из баллона нужно выгнать остатки газа, чтобы он не взорвался при резке. Для этого необходимо слить конденсат, наполнить емкость до краев водой и опять слить ее

Некоторые изобретатели предлагают обжечь баллон на костре в открытом поле, но такой метод куда более опасен.
Верхнюю часть корпуса срезать пилой-болгаркой.
В получившейся крышке просверлить отверстие для воздуховодной трубы.
Найти диск подходящих размеров (важно учитывать как диаметр, так и толщину). В центре просверлить отверстие для трубы, а затем с помощью сварки прикрепить сам воздуховод.
К верхнему краю трубы приделать заслонку

Она должна плотно прилегать к срезу, но при этом свободно двигаться, чтобы можно было регулировать интенсивность горения.
В качестве швеллеров можно использовать полосы металла или уголки. Для печи стандартных размеров достаточно шести полосок.
Если необходимо отопить большое помещение, можно установить водяной контур. Он представляет собой дополнительный металлический кожух с водой, который соединяют с системой труб и отопительных батарей. Водообмен осуществляется при помощи циркуляционного насоса.
Завершающий штрих – дымоход. Располагать трубу следует на боковой стенке баллона в верхней части корпуса. Лучше делать как можно меньше изгибов. Кроме того, следует отдавать предпочтение разборным конструкциям: дымоотвод будет гораздо легче прочищать.

Собираем печь Бубафоня своими руками

Печь Бубафоня, сделанная своими руками, порадует теплом и безотказностью. В качестве пособия для сборки мы будем использовать данный чертеж. Он же расскажет о конструкционных особенностях печи.

Для начала поговорим о размерах элементов. Здесь нам необходимо соблюсти пропорцию между высотой камеры сгорания и ее шириной. Оптимальная пропорция составляет 1:3. Все дело в конструкции печи, а точнее, в ее прижимном блине. Если камера сжигания окажется слишком широкой, то горение по краям будет затруднено. Если камера окажется узкой, то продукты сгорания будут попадать не в дымоход, а в трубу для подачи воздуха.

Рассмотрим основные узлы на вышеуказанной схеме:

  • Корпус – можно изготовить печь Бубафоня из газового баллона или старой бочки;
  • Воздуховод с прижимным блином – самая тяжелая часто конструкции, обеспечивающая прижим топлива и подачу воздуха;
  • Т-образный дымоход – он удаляет газообразные продукты сгорания, в его нижней части образуется конденсат, который сливается через кран;
  • Дверка зольника (она же прочистная дверца) – через нее удаляются зола и угольки;
  • Зольник – обеспечивает сбор золы;
  • Крышка – закрывает камеру сгорания после загрузки топлива и запуска печи.

Все размеры указаны на схеме – они варьируются в зависимости от исходного размера камеры сгорания.

Отдельное внимание следует уделить дымоходу – для обеспечения мощной тяги, его высота должна быть не менее 4-х метров.

Качество топлива

Немаловажным, остаётся понимание того, что сжигание сырых дров, если и оказывается технологически возможным, имеет сильно заниженную калорийную ценность. Исходя из понятия удельной массовой теплотворности дров, при доступной обывателю влажности в 25 – 30%, мы получим всем известные 3.6 – 3.3 кВт. При влажности в 50 – 70%, этот показатель снизится до 1.9 – 0.8 кВт, что меньше вдвое, как минимум. Поэтому вероятно, что лучше стоит заняться вопросом сухих дров, чем добиваться невозможного от влажных. Последнее, вопрос применения такой печи. Поскольку разогрев происходит далеко не мгновенно и быстро потушить её тоже не просто, использовать в гараже её неудобно. К месту она придётся в производственном помещении или теплице, где к тому же, для неё найдётся топливо, в виде растительных отходов, опилок и прочего мусора.

Эксплуатация печи Бубафоня

Основные моменты, на которые следует обратить внимание перед установкой печки бубафони:

если вы планируете установить печь бубафоню на опилках, в помещении следует организовать отличную вентиляцию. При этом необходимо помнить, что оборудование остывает очень быстро

Соответственно, рекомендуется обложить печь кирпичом или обработать ее поверхность глиняным раствором;
важно учитывать тот факт, что печь способна нагреваться до значительных температур. Поэтому важно тщательно подобрать место, где будет расположена Бубафоня;
дымоход такой конструкции должен быть разборным

Это упростит очищение детали. Если же не обратить внимания на данный момент, то уход за бубофоней усложнится, что может негативно сказаться на тяге.

Поскольку эта печь относится к конструкциям долгого горения, для ее использования подойдет практически любое твердое топливо.

Однако, необходимо помнить, что сырье влияет на длительность автономной работы котла и его КПД.

В качестве топлива могут применяться:

  • Уголь. В данном случае автономная работа наблюдается в течение 50-60 часов. У такого топлива есть существенный недостаток – образование большого количества сажи. Из-за этого придется регулярно чистить топку и дымоход.
  • Опилки часто используются при эксплуатации бубафони. В таком случае необходимо добавить 25-30% процентов дров и позаботиться о большей тяге.
  • Наиболее оптимальный вариант для бубафони – это дрова. В процессе их сгорания сажи практически нет. Благодаря длительному тлению выделяется много газа. Главное – проследить за тем, чтобы древесина была сухой.

Заправленную древесным топливом печь разжечь достаточно просто: нужно плеснуть в воздуховод немного горючей жидкости, а затем бросить туда спичку или горящую бумагу.

Но в случае заправки углем такой способ не даст никакого результата.

В такой ситуации применяют чуть более сложную технологию:

  1. Уголь засыпают до начала загрузочного проёма, далее на 2/3 высоты проёма поверх угля накладывают мелко наколотую сухую древесину.
  2. Древесное топливо поджигают и закрывают дверцу.
  3. Когда древесина превратится в пылающие угли, необходимо открыть дверцу и добавить угля, доведя его уровень до верха загрузочного проёма. Заслонку в воздуховоде при этом полностью открывают.
  4. Через 30–60 мин, когда печь начнёт раскаляться (все это время за ней необходимо наблюдать), заслонку в воздуховоде нужно перевести в рабочий режим.

Тепловой агрегат нуждается в повышенном внимании только в первый период после начала эксплуатации. Это необходимо, чтобы понять все особенности именно конкретной печи.

Для этого:

  • После запуска нужно сжечь несколько закладок топлива различной влажности, чтобы определить время полного сгорания. Но также можно получить информацию о потребном его количестве при различных режимах горения.
    Дымоход лучше сделать разборным для облегчения его чистки.
  • В помещении с печью должен быть огнетушитель и ящик с песком.
  • Нужно регулярно осматривать печь на предмет выявления прогаров и утечек продуктов горения.

Мероприятия по уходу за таким тепловым агрегатом заключаются в следующем:

  1. В период интенсивной эксплуатации нужно еженедельно сливать конденсат из сборника.
  2. Перед началом отопительного периода следует очистить дымоход от сажи.
  3. Не использовать в качестве топлива отходы фанеры, ДСП и прочих материалов с применением синтетических связующих.

Расчет основных параметров печи

Если для изготовления печи применяется какая-то нестандартная емкость, а найденный чертеж рассчитан на газовый баллон или на 200 л бочку, то лучше выполнить расчет хотя бы основных параметров, чтобы печь работала с максимальной отдачей. К ним относятся:

  • Габариты печки. Оптимальный диаметр емкости — 30-80 см. Соотношение ее диаметра к высоте находится в диапазоне от 1:3 до 1:5. При нарушении этой пропорции в меньшую сторону, воздух не будет поступать в зону горения, а просто станет выходить в дымоход. В случае, когда показатель завышен, будет наблюдаться горение по центру закладки и отсутствовать возле стенок. В результате произойдет заклинивание прижимного круга из-за его просадки, а горение перестанет поддерживаться.
  • Толщина стенок цилиндра. Особенно большой вес имеет этот параметр при устройстве водяного контура. Нельзя допускать, чтобы минимальное значение было менее 4 мм. Если печь используется только для обогрева одного помещения типа гаража, подвала или теплицы, то допускается эксплуатация емкости со стенками меньшей толщины ( от 2,5 мм), но потеря мощности неизбежна.
  • Размеры поршня. Важен не только диаметр блина, но и толщина металла. Оптимальный зазор между ним и стенками — 5% от диаметра. Толщина круга и его диаметр находятся в обратно пропорциональной зависимости. Если этот узел тяжелый, он будет проседать и гасить огонь, а слишком легкий не обеспечит достаточного прижима.
  • Площадь сечения патрубка дымохода на выходе. Определяют ее путем умножения энергоотдачи печи в кВт/ч. на коэффициент 1,75. В свою очередь, значение энергоотдачи получают, умножив массу закладки на удельную теплоотдачу используемого топлива. Если известен объем рабочей части печи, то его умножают на удельную массу и получают массу закладки.
  • Параметры штока для поступления воздуха. Диаметр его принимается в пределах 0,5-0,55 от площади сечения выходного патрубка.

Удельная теплоотдача и коэффициент закладки (удельная масса на единицу объема) — величины справочные:

ТопливоКоэффициент закладки, кг/дм куб.Удельная теплоотдача,

кВт/час

Стандартные дрова (осина)0,1432,82
Ольховые паллеты0,2853,5
Опилки хвойные или стружка0,1373,2
Уголь ДПК0,44,85
Уголь ССОМ0,4035,59
Крупный антрацит0,55,72
Брикеты торфяные0,342,36

Чтобы не углубляться в подробные вычисления, необходимую толщину заготовки для прижимного круга можно выбрать из таблицы:

Диаметр внутри печи, смТолщина металла для изготовления круга, см
80От 0,25 до 0,40
60От 0,4 до 0,6
40От 0,6 до 0,8
30От 0,8 до 1,0

Примерный расчет сечения дымохода для печи из газового баллона при диаметре 30 см и высоте загрузки приблизительно 70 см выглядит так:

Определяют объем загрузки путем умножения площади сечения на высоту:

Определяют массу загрузки, с учетом использования торфяных брикетов:

От такого количества топлива получится следующая отдача энергии:

Учитывая, что при грамотном исполнении одной закладки хватает на 12 ч. и имея основные параметры, можно вычислить среднюю мощность печи:

В базовые конструкции печи Бубафоня можно вносить свои изменения, соблюдая при этом основные пропорции. Поле для экспериментов просто огромное, а результат может превзойти ожидания.

Розжиг печи «бубафоня»

Вытаскиваем изнутри поршень-подаватель с приваренным воздуховодом, предварительно сняв крышку с баллона.

Кладем внутрь деревянные поленья. Располагать их необходимо горизонтально впритык друг к другу. Вертикальное размещение дров может иметь довольно неприятные последствия в случае, если недогоревшее стоящее ребром полено будет препятствовать движению поршня. Это приведет к тому, что вместо тления в первичной камере разгорится полноценный костер. В результате нарушится правильный режим работы печи, дрова сгорят быстрее и, в добавок ко всему, она может начать дымить через воздуховод. Поленья нельзя закладывать выше места расположения дымохода.

Закладка дров в пиролизную печь

Поверх дровяной закладки насыпаем щепки с опилками либо мелкие ветки. Вымачиваем в жидкости для растопки (керосин также прекрасно подойдет) кусок старой ткани и кладем ее на слой щепок. Альтернативой для тряпки может послужить бумага.

Обработка верхнего слоя закладки керосином

Прижимаем закладку поршнем и надеваем назад крышку печи.

Установка поршня с крышкой

Поджигаем дрова, забросив внутрь через трубу-воздуховод кусок зажженной ветоши или бумаги. Спичка для распалки «бубафони» не подходит, поскольку успевает потухнуть до того, как упадет вниз.

Розжиг печи

Через 15-25 минут, после того, как закладка хорошо разгорится, необходимо прикрыть задвижку на воздуховоде. Это ограничит подачу воздуха в первичную камеру сгорания и приведет к тому, что поленья начнут тлеть, выделяя пиролизные газы. Таким образом, «бубафоня» перейдет в свой основной рабочий режим.

Принцип работы и особенности печи Бубафоня

Изначально «бубафоню» придумал мастер Афанасий Бубякин. Оттуда и название, схожее с его фамилией. Изделие мастера отличается тем, что для работы требует малое количество топлива. Оттуда и популярность среди экономящих людей. Кроме того, «бубафоня» весьма проста в строительстве, и во время работы не требует к себе пристального внимания кочегара. Печка, изготовленная Афанасием, состояла из:

— Бака — Поршня — Крышки

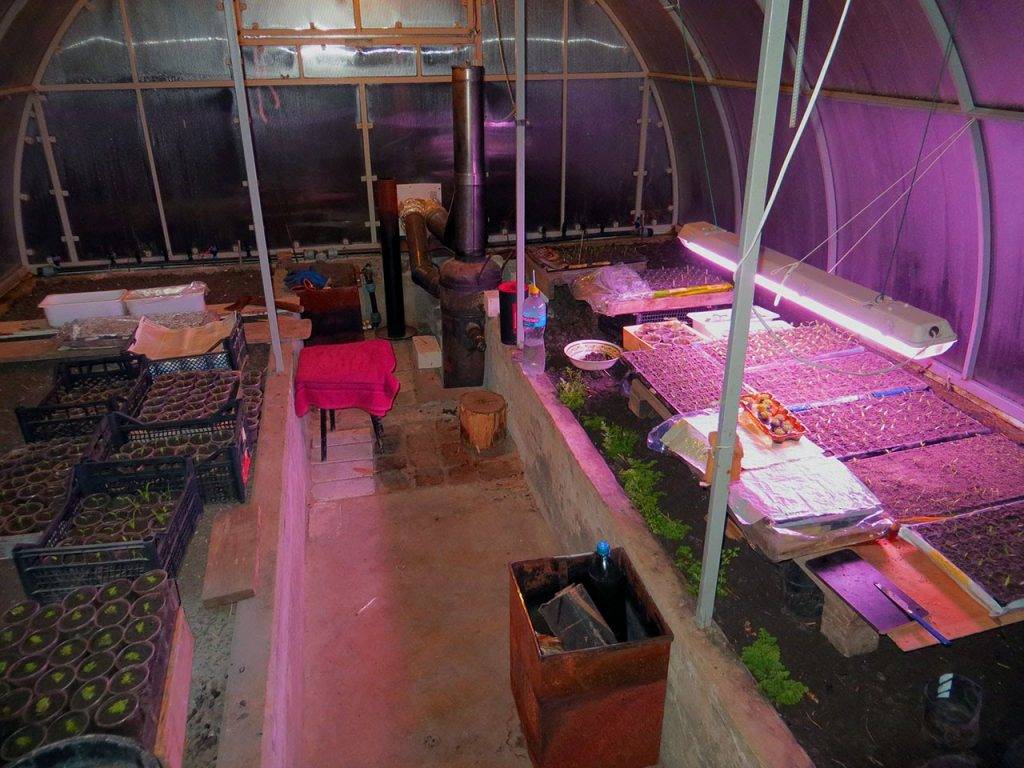

Гореть такой агрегат мог более суток. Сегодня эта печка может быть установлена на даче, в доме, в гараже, в теплице, и будет обогревать помещение даже в сильный мороз. Кроме того, риск возгорания минимальный, так как в «бубафоне» нет отверстий для проникновения открытого огня.

Принцип работы и особенности печи «бубафони» (рис. 1)

И первая особенность, которую нужно назвать, это то, что в «бубафоне», в отличие от обычной печки, горение происходит не в нижней, а в верхней части. Воздух, нагревающийся при горении топлива, опускается вниз. В то время, пока он находится вверху, он подсушивает находящиеся внизу дрова. Также к особенностям печи относится и то, что дрова могут гореть долгое время.

Чтобы огонь не распространялся по всей площади баллона, на очаге располагается защитный экран. Благодаря расположенному по кругу зазору, все дрова не сгорают одновременно.

Заслонка, находящаяся вверху, позволяет регулировать интенсивность горения дров. Чтобы вообще прекратить процесс горения дров (или другого топлива), следует всего лишь перекрыть с помощью заслонки доступ кислорода. Нет кислорода — нет огня.

При простоте конструкции печка не занимает много места и довольно мобильна.

Но, как бы ни хотелось иначе, в «бубафоне» есть и несколько недостатков. Например, нужно хорошо проветриваемое помещение. К тому же печь быстро остывает после топки.

Существует два вида печки бубафоня: с нижним и верхним горением. Длительность горения первого вида (нижнего) регулируется с помощью дверки, но также можно выполнять данное действие с помощью регулятора. Такую печь можно изготовить самостоятельно, она не очень сложной конструкции. Длительность горения в котлах второго вида (с верхним горением) способствует тому, чтобы топливо сгорало постепенно, на протяжении более длительного периода времени.

Эта печь может быть усовершенствована, чтобы обогревать не одно конкретное место, где расположена, а куда большее пространство. Для этого к ней необходимо подключить систему водяного отопления. В итоге, таким способом можно целиком отапливать жилой дом, лишь бы труб хватало. Кроме того, обладатель печки с таким тюнингом не испытывает недостатка и в горячей воде.

Печь бубафоня очень проста в эксплуатации. Ее можно топить такими видами топлива:

— Опилки; — Сухие ветки; — Брикет; — Дрова.

Просто плотно укладываем топливо в бак и поджигаем. Можно перед этим добавить бумагу для растопки. Затем на свое место устанавливаются поршень и крышка. Да и оборудование печи системой отопления также не составляет труда. Необходимо выполнить вокруг печи водяную рубашку, затем подключить ее к отопительным трубам.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

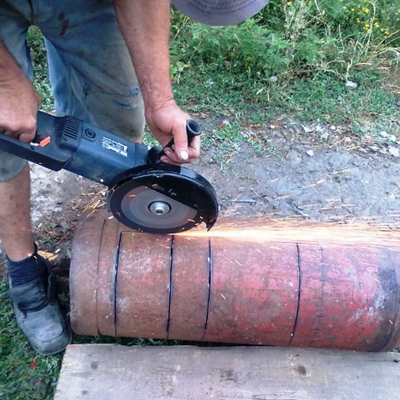

  1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

  2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
  3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
  4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
  5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.
  6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

  7. Приварить рукоятки и подставки.
  8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

  1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
  2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
  3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
  4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
  5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
  6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
  7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

  1. Первый и второй ряд необходимо выложить сплошными слоями.
  2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
  3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
  4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
  5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
  6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
  7. На двенадцатом ряду формируется место для варочной панели.
  8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Инструменты и материалы

Поговорим немного об используемых материалах. Если вы хотите собрать печь Бубафоня с водяной рубашкой своими руками, проследите, чтобы толщина стенок камеры сгорания составляла 4-6 мм. Рубашка изготавливается двумя способами – путем обваривания основного корпуса листовым железом с образованием отопительного контура или путем его обматывания металлической трубой. Если печка будет отапливать помещения прямым способом, то толщина стенок не имеет особого значения – вполне подойдет старая бочка, только без сквозной коррозии.

Что касается инструментов и вспомогательных материалов, необходимых для сборки печи Бубафоня, то нам понадобятся:

Самая опасная часть работы, связанной с изготовлением печи – это конечно все, где задействована болгарка. Используя ее, нужно быть максимально осторожным.

  • Сварочный аппарат – для резки и сварки отдельных элементов;
  • Болгарка (углошлифовальная машина) – для резки и обработки металлических кромок;
  • Ножовка по металлу – для работы с мелкими элементами;
  • Трубы указанного на чертеже диаметра;
  • Кран для слива конденсата;
  • Молоток;
  • Листовой металл 2-3 мм толщиной.

Этапов сборки печи Бубафоня у нас пять:

  • Подготовка места установки;
  • Работа с бочкой (газовым баллоном);
  • Подготовка прижимного круга;
  • Подготовка дымохода;
  • Сборка и первый запуск.

Пройдемся по данным этапам более подробно.

Принцип работы

Бубафоня относится к отопительным приборам длительного горения, что выгодно отличает ее от обыкновенных буржуек. Топливо здесь сгорает не сразу, а постепенно, по мере поступления в камеру воздуха. Такой эффект достигается ввиду следующих особенностей:

Топливо горит сверху вниз по принципу восковой свечи. Закладка дров осуществляется вертикально. Сверху на дрова насыпаются опилки, щепа и кладется бумага для растопки.

Схема печи Бубафоня достаточно проста

  • Длительное горение топлива происходит благодаря конструкции поршня. Своим весом он осуществляет постепенное уплотнение топлива, по мере его прогорания опускаясь вниз. Таким образом, топливо медленно и равномерно прогорает до самого низа.
  • В процессе работы печки топливом выделяется горючий газ, который присутствует под поверхностью воздушного распределителя. Благодаря ему КПД конструкции увеличивается на 30%.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
