Принципы расчета
Чтобы не наделать ошибок при расчете отопления, требуется предварительно нарисовать схему на бумаге. На ней указываются все компоненты конструкции
Важно понимать, сколько жидкости протекает через все узлы по отдельности, с какой скоростью она движется, как меняется работа все системы в результате изменения режима функциональности отдельных ее элементов
Во время расчета не стоит упускать гидродинамическое сопротивление воды при ее движении, которое влияет на давление внутри системы и напор. Для проведения процедуры применяются специальные таблицы и формулы.Правильный расчет позволит избежать проблем с функциональностью отопительной конструкции в будущем.
Характеристики Ленинградки
При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:
- Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
- Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.
Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.
Для улучшения свойств оборудования его комплектуют различными приспособлениями:
- Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
- Термостаты направляют теплоноситель в нужные зоны.
- Вентили используют для регулировки циркуляции воды.
Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.
Достоинства и недостатки
К плюсам использования относят:
- Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
- Доступность – детали для сборки есть в любом строительном магазине.
- Система отопления частного дома Ленинградка при поломках легко ремонтируется.
Среди недостатков отмечают:
- Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
- Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
- Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.
Как правильно монтировать?
Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

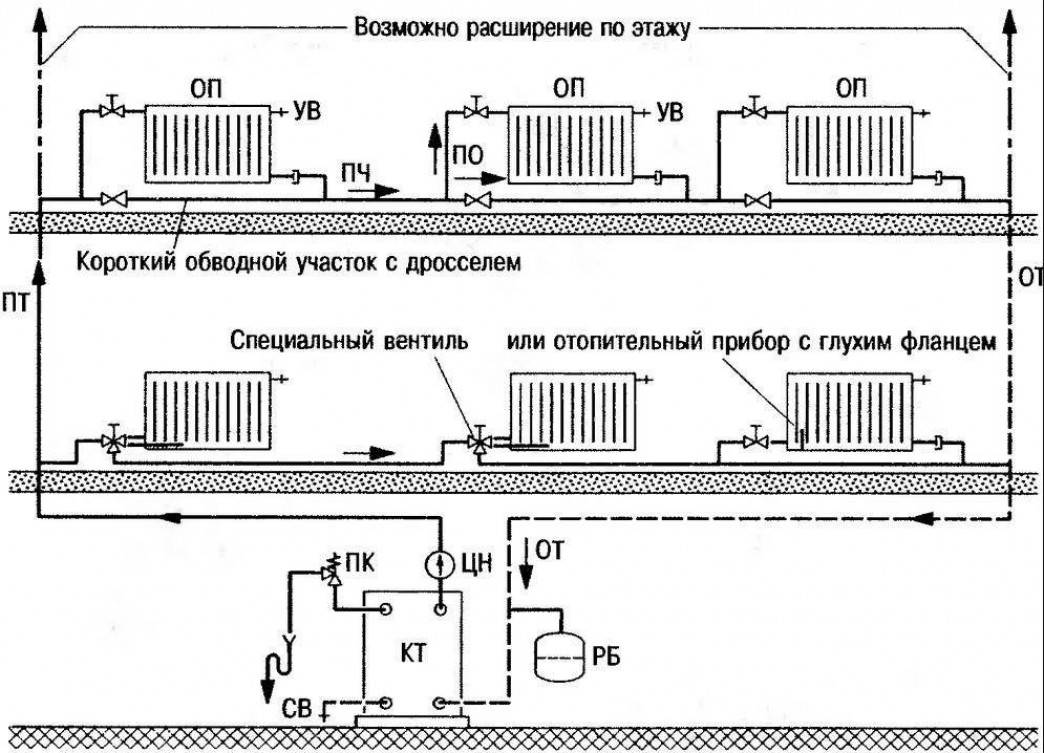

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.
Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.
2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

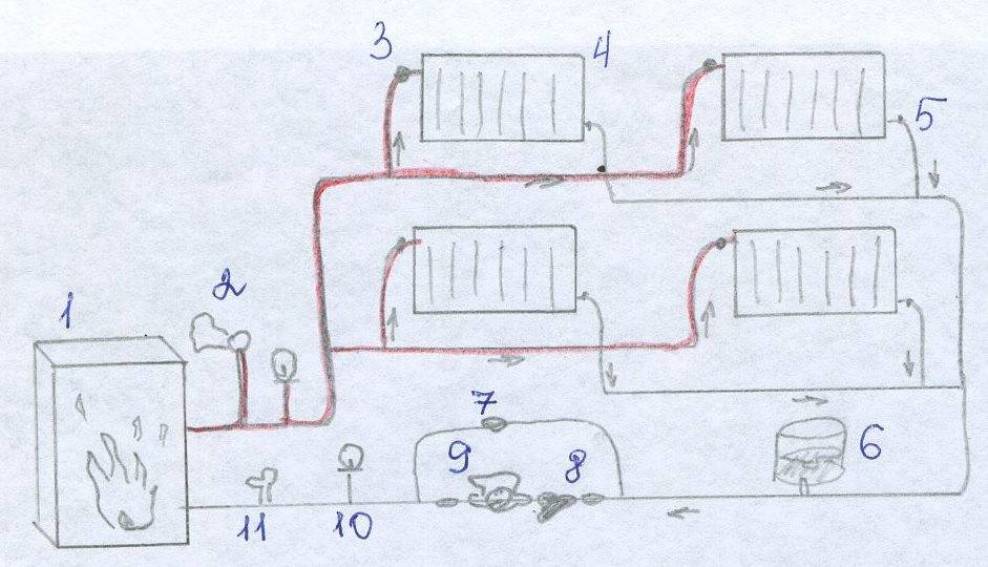

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:
- Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
- Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
- В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
- Замыкают оборудование на нагревательном котле.
Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.
«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».
Григорий Астапов, Москва.
«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».
Олег Егоров, Санкт-Петербург.
«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».
Алексей Чижов, Екатеринбург.
Особенности монтажа однотрубной системы
Так сделать отопление в частном доме своими руками непросто, нужно строго соблюдать технологию проведения работ.
Необходимые расходники и инструменты
Для монтажа тупикового однотрубного контура потребуются такие инструменты:
- разводные ключи;
- сварочный или паяльный аппарат;
- перфоратор или электродрель;
- напильник.
Еще потребуются такие расходные материалы:
- радиаторы в комплекте с фитингами, пробками, кранами и термовентилями, кронштейнами;
- трубы, крепления, отводы, тройники;
- трехходовой вентиль.
Кроме того, потребуются материалы для изоляции соединений труб.
Подготовка схемы
Даже если система самая простая, чертеж необходим. На нем указываются точные размеры всех частей конструкции, расстояние между радиаторами. Без схемы трудно рассчитать количество требуемых материалов.
Установка котла
Этот прибор должны устанавливать специалисты. Твердотопливные и электрические аппараты, у которых нет гарантии, можно монтировать самостоятельно. Газовый вариант подключает только специализированная служба. Устройства могут быть настенные или напольные.
Для установки газового котла требуется дымоход (коксиальный или обычный), а для остальных моделей — прямой. Если мощность аппарата не превышает 60 кВт, то его можно устанавливать на кухне. Более мощные модели требуют оборудования отдельной котельной.
При монтаже нужно соблюдать расстояние до стен:
- Перед котлом минимальное расстояние составляет 1 м;
- От боковой или задней стены — 0,7 м;
- До ближайшей мебели устройство должно стоять на расстоянии не менее 0,7 м.
Что касается высоты подключения обратки, то при установке аппарата в системе с естественной циркуляцией она должна подсоединяться ниже уровня батарей первого этажа.
Обвязка котла осуществляется металлическими трубами.
Монтаж фильтра
Грязевик и сетчатый фильтр — приспособления, которые очищает жидкость от мусора. Устанавливают их перед вводом отработанной жидкости в отопительное устройство.
Установка блока безопасности
Место его расположения — на подающем трубопроводе, на выходе котла. Нельзя устанавливать блок дальше, чем на расстоянии 50 см от агрегата. Между блоком и теплогенератором нельзя устанавливать какие-либо краны или тройники.
Монтаж насоса
Устройство монтируется на центральной трубе ближе к котлу. В его обвязке присутствует фильтр механической очистки жидкости и шаровые краны. Ось приспособления должна находиться в горизонтальной плоскости.
Установка расширительной емкости
Открытый вариант устанавливают под потолком второго (первого) этажа или на чердаке. К основной трубе емкость подсоединяется при помощи патрубка, диаметр которого составляет 1,3-1,6 см. Мембранный бак прикручивается к магистрали фитингами. После установки в него накачивается воздух. Давление в емкости должно быть на 10-15% меньше, чем в системе. Монтировать устройство можно возле котла.
Разметка мест монтажа радиаторов
Монтаж батарей осуществляется в тех местах, где наблюдается наибольшая потеря тепла. Сюда относятся подоконные ниши, наружные стены. Устанавливается радиатор на высоте 20 см от пола. Расстояние до подоконника — 10-15 см. В жилом доме не рекомендуется закрывать батареи глухими или полуоткрытыми экранами, так как теплообмен ухудшается.
Способы подключения радиаторов
При обустройстве водяного отопления (печного или посредством котла) подключение батарей осуществляется такими способами:
- диагональным (самый эффективный вариант, так как радиаторы прогреваются максимально и равномерно);
- боковым (чаще применяется при верхней разводке труб);
- нижним (самый малоэффективный метод, так как нижняя сторона радиатора прогревается лучше верхней).
После фиксации батарей нужно проверить качество соединений и при необходимости уплотнить их.
Запуск системы
После завершения монтажных работ осуществляется опрессовка системы отопления водой или сжатым воздухом. Если в местах соединения появились протечки, то соединяющие элементы нужно подкрутить, герметизировать. Если присутствуют некачественные фитинги, то их следует заменить. При отсутствии любых недостатков систему разрешается заполнять теплоносителем, осуществить пробный запуск и настроит функциональность конструкции.
Особенности отопления двухэтажного дома
Самая большая особенность отопительной системы в двухэтажном доме — это подъем теплоносителя на определенную высоту. Но во всем остальном это обычная схема, в которой присутствуют отопительный котел, радиаторы, трубная система, запорная арматура, расширительный бачок и приборы контроля и управления. Если правильно подобрать все составляющие системы, то отопление будет работать, как швейцарские часы
И неважно, на каком топливе функционирует оборудование — все зависит от правильной комплектации
Основные схемы отопления
По конструктивным особенностям систему отопления двухэтажного дома можно разделить на несколько видов:
- Одно- и двухтрубная.
- С верхней или нижней разводкой.
- С горизонтальным или вертикальным расположением стояков.
- С естественной или принудительной циркуляцией теплоносителя.
- С магистральным или тупиковым движением теплоносителя.
Подключение системы к котлу
Как видите, вариантов немало, но есть среди них один, который объединяет все виды и является оптимальным. Эта схема с принудительной циркуляцией
При этом неважно, какую форму вы выберите для собственного дома. Установив в систему циркуляционный насос, вы решаете сразу все проблемы
Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах
Поэтому многие загородные застройщики стараются обойтись малыми силами и выбирают малозатратный вариант разводки труб, тем самым экономя на приобретении труб и запорной арматуры, а также на монтажных работах.
Почему принудительная циркуляция позволяет избежать любых проблем? Дело в том, что циркуляционный насос создает внутри трубной системы небольшое давление, которое помогает распределить теплоноситель равномерно. Горячая вода движется со скоростью выше той, что действует при естественной циркуляции, но при этом эта скорость позволяет эффективно нагреваться воде в отопительном котле. При такой системе появляется возможность достичь эффективного разноса теплоносителя по всем радиаторам.
Выбираем схему отопления

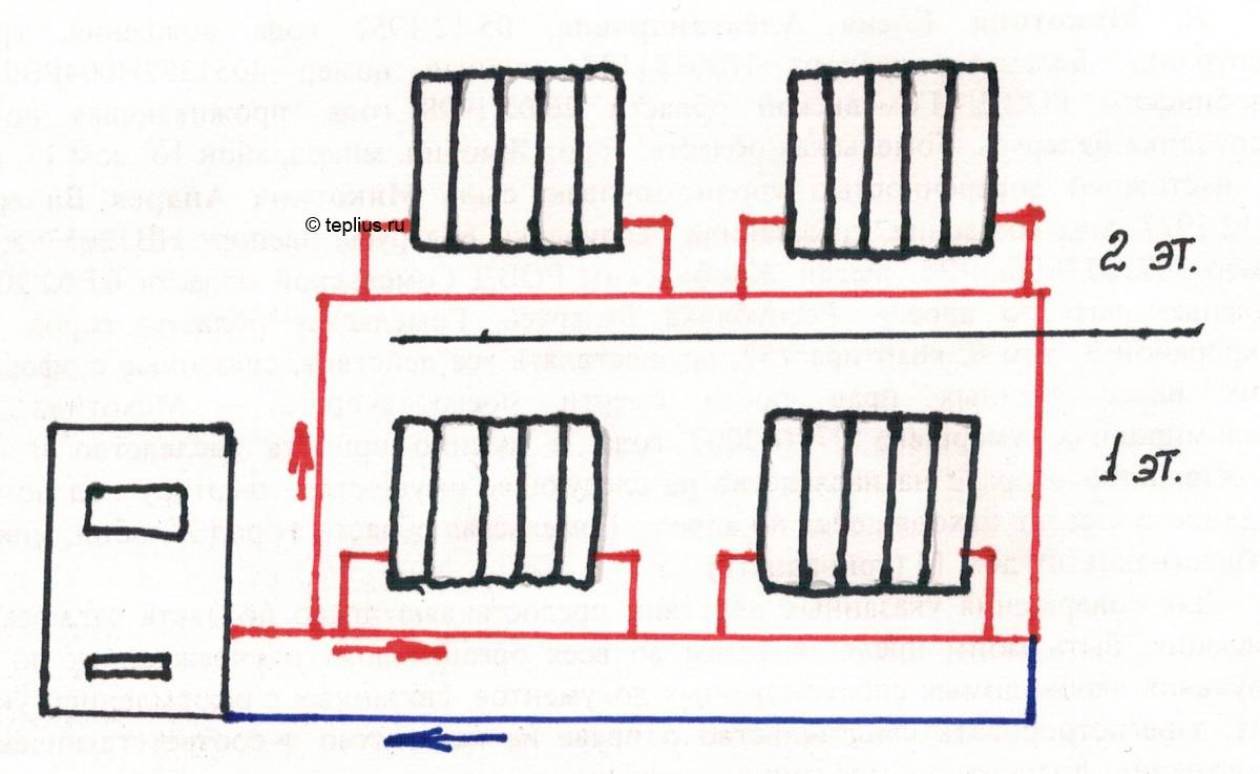

Из разных схем разводки труб однотрубная система в двухэтажных домах используется редко. Причина — неудобство регулирование теплоотдачи отдельного прибора отопления. Да и при проведении ремонта приходится отключать всю систему полностью и сливать теплоноситель, что приводит к быстрому остыванию дома. Вот почему специалисты отдают предпочтение двухтрубной схеме.

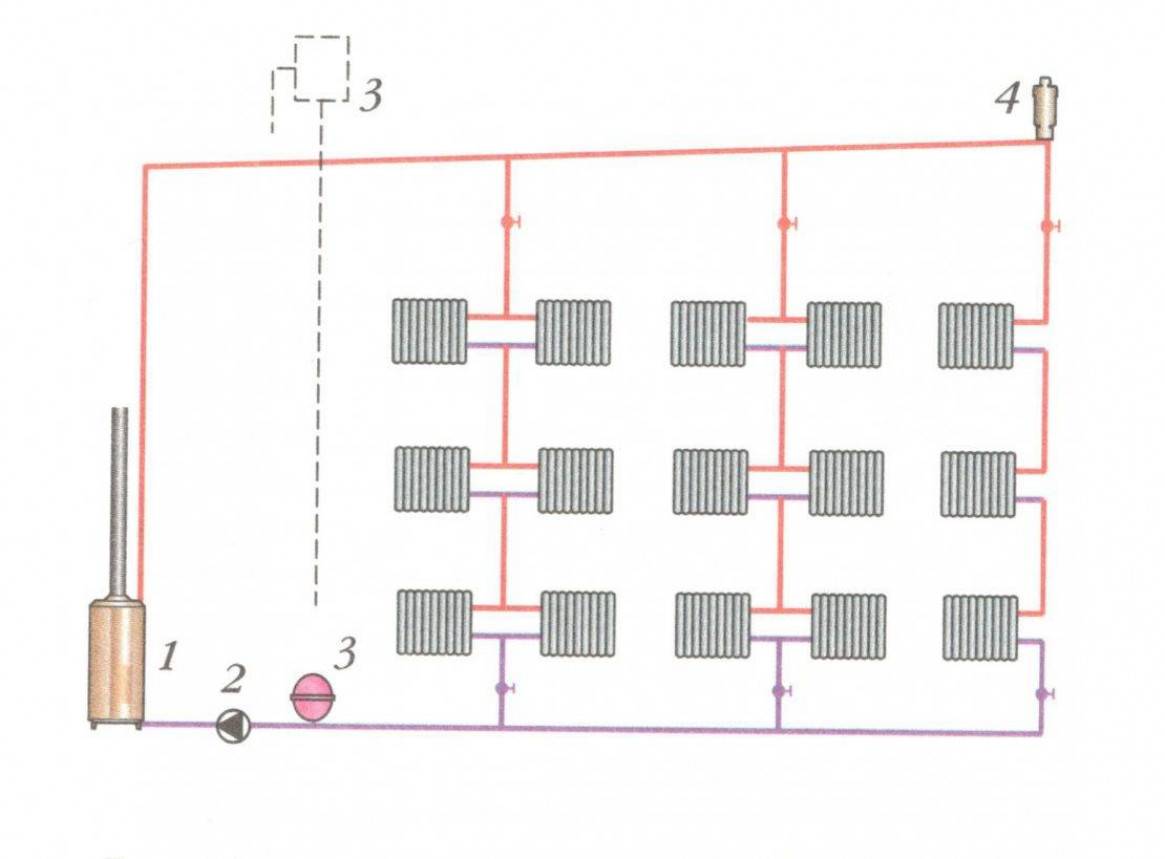

Последняя во всех отношениях является универсальной и практичной. Ведь конструкция трубной схемы подразумевает подсоединение каждого радиатора к двум отдельным магистралям — к подаче и обратке. А если установить регулировочный кран или вентиль, то можно каждый прибор регулировать на предмет повышения или понижения температуры. Это в последнее время становится немаловажным фактором, влияющим на экономию расхода энергоносителя. К примеру, ночью нет необходимости отапливать некоторые комнаты. Можно в них на радиаторах уменьшить зазор подачи теплоносителя, и потребление тепла сразу снизится, что уменьшит подачу топлива на горелку отопительного котла.
Подсоединение труб к котлу

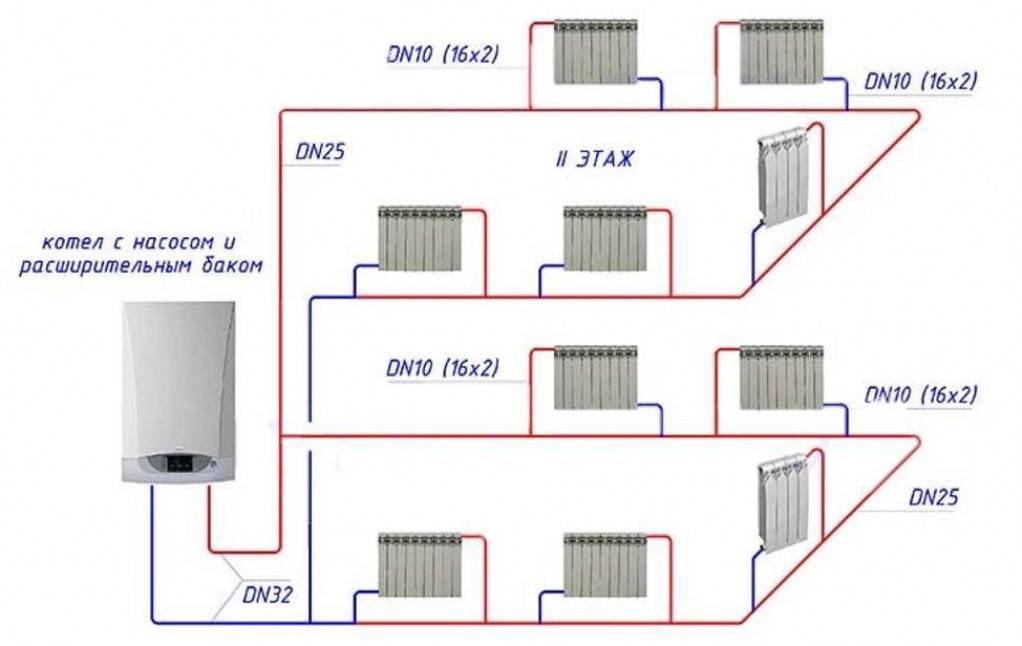

Но из всех представленных схем разводки труб коллекторная считается оптимальной. Почему? Есть несколько позиций, которые говорят об эффективности этой схемы:
Во-первых, от обогревательного котла, который может быть расположен на первом этаже или в подвале, отходит один вертикальный стояк. Венец стояка — это сам коллектор и расширительный бак. Если говорить о коллекторе, то это трубный узел, который распределяет теплоноситель по отопительным батареям. При этом в каждый прибор поступает горячая вода с одинаковой температурой. Во-вторых, в коллекторе установлены регулировочные клапаны. Не на радиаторах, а на отводных трубах коллектора. Так что узел является не только распределительным, но и регулировочным. Нет необходимости бегать по комнатам и регулировать подачу теплоносителя у каждого радиатора — все скомпоновано в одном месте, что очень удобно. В-третьих, с коллекторной системой есть возможность провести скрытую разводку трубопроводов. Сам коллекторный узел и расширительный бачок можно расположить в чердачном помещении и оттуда спустить контуры, пряча их в стены. Это позволяет улучшить дизайн интерьера, что и привлекает потребителей
Но обратите внимание на то, чтобы чердак был отапливаемым. Если это условие не выполняется, то придется провести ряд мер по теплоизоляции оборудования
Классификация систем по типу теплоносителя
В качестве теплоносителя, доставляющего тепло от нагревательного котла к отопительным приборам, в системах отопления 1-этажного дома могут выступать вода, антифриз (вода с добавлением этиленгликоля) и воздух.
Система #1 — водяное отопление
В одноэтажных домах эффективнее использовать водяные системы отопления. теплоносителем в которых служит или вода, или антифриз. Незамерзающую жидкость заливают в систему в том случае, если здание эксплуатируется с перерывами. Это позволяет избавить систему от перемерзания. При круглогодичном проживании в доме в качестве теплоносителя используется обыкновенная вода, которая может быть нагрета газовым, жидкотопливным, твердотопливным или электрическим котлом. Теплоноситель в системе может циркулировать самостоятельно или принудительно с помощью специальных насосов, вмонтированных в систему.

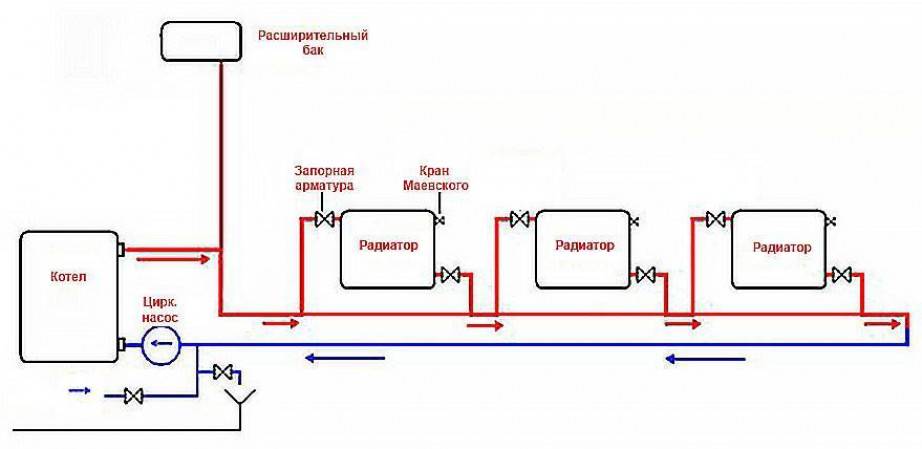

Однотрубная система отопления одноэтажного частного дома с принудительной циркуляцией теплоносителя, обеспечивающейся с помощью циркуляционного насоса, врезанного на контуре обратного хода
Дешевле всего обходится монтаж однотрубной системы с естественной циркуляцией теплоносителя. Недостатком данной разводки является постепенное остывание теплоносителя по мере своего продвижения от одного радиатора к другому. Получается, что в одних комнатах жарко, а в других – холодно. Регулировать температуру в отдельных помещениях невозможно. Поэтому лучше использовать разводку чуть сложнее, называемую «ленинградкой». Там каждый радиатор можно отключать от системы с помощью кранов, а теплоноситель циркулирует по обводной (байпасной) трубе.
Модернизированная однотрубная система «Ленинградка» лишена минусов стандартной однотрубки, заключающихся в невозможности автономного отключения отдельных радиаторов отопления
При наличии достаточного бюджета используется коллекторная (лучевая) разводка труб. которая позволяет обеспечивать подачу теплоносителя к каждому отопительному прибору. Также данная схема применяется в случае укладки в санузлах дома водяных теплых полов.
Коллекторная или лучевая система отопления частного дома монтируется при наличии финансов, так как расход метража труб возрастает в разы по сравнению с другими видами трубной разводки
Наиболее популярна двухтрубная горизонтальная схема устройства, которая является неким средним вариантом между дешевым и дорогим способом устройства разводки трубопровода.
Два варианта монтажа в одноэтажном частном доме двухтрубной отопительной системы. На схеме слева котел — в центре дома, а справа — подающая магистраль спрятана под подоконниками
Система #2 — воздушное отопление
Можно обогревать дом и с помощью воздуха, который нагреваясь в теплообменнике, направляется по воздуховодам, проложенным на чердаке или под полом, или же спрятанным под фальш-потолком. Теплый воздух поступает в комнаты через отверстия в потолке, стенах или полу, закрытых декоративными решетками. Воздух, как и вода, может циркулировать в помещении самостоятельно по принципу естественной конвекции, а может нагнетаться принудительно с помощью электрических турбин, устанавливаемых на чердаке или в подвале одноэтажного дома. Работой турбин управляют термодатчики. Система воздушного отопления снабжается фильтрами, удерживающими частички пыли.
Воздушное отопление частного дома камином с каминным вкладышем. Такая организация обогрева дома называется системой распределения горячего воздуха (РГВ)
Систему воздушного отопления рекомендуется планировать заранее. Составляя проект отопления одноэтажного дома, инженеры должны предусмотреть наличие мест в помещениях дома для скрытого монтажа воздуховодов. Сечение этих конструкций достигает 100-160 мм, поэтому открытый монтаж негативно скажется на интерьере дома.
Какой вид лучше
Выбирая схему укладки, необходимо рассмотреть одновременно несколько факторов, которые касаются дома. Здесь все зависит от бюджета, количества этажей в доме и его площади, работы электроснабжения и т.д. Специалисты выработали несколько рекомендаций, которые помогут определиться с выбором:
- Если вы не собираетесь обращаться к специалистам, а делать все самостоятельно, то лучше выбрать лучевую систему. Даже если в процессе укладки будут допущены ошибки, то схема все равно будет корректно работать и функционировать.
- Если система электропередачи в вашем доме нестабильна, то лучше выбрать систему с естественной циркуляцией.
- При обустройстве зданий с большой площадью и нагревательными панелями отлично подойдет система Тихельмана. Если здание маленькое, то этот вариант вам не подойдет – он потребует слишком больших расходов, которые не окупятся.
- Для дачного частного дома используют тупиковый вариант с открытой прокладкой труб.
- Если вы хотите установить в коттедже технологию теплого пола, водяные калориферы или радиаторы, то здесь наиболее приемлемым станет коллекторный или тупиковый варианты.
