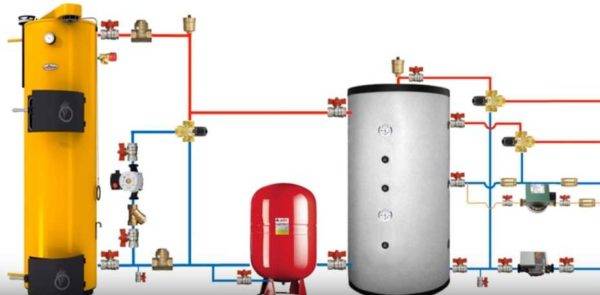

Правильная схема отопления с теплоаккумулятором

1 Назначение агрегата

Работа твердотопливного котла в системе отопления представляет собой некоторую цикличность. Сначала в него закладывают топливо, разжигают, а затем котел постепенно выходит на максимальную мощность и передает тепловую энергию через теплоноситель в систему отопления.

Частично эту проблему может решить пиролизный котел длительного горения, но во время его работы часто не совпадают пики выработки и потребления тепловой энергии. Для разрешения такой ситуации устанавливается энергоаккумулятор для системы отопления, который известен как буферная емкость или тепловой накопитель.

Против скачков в давлении водоснабжения

Водопроводная сеть часто бывает нестабильной, поэтому элементы системы отопления, использующие ее, могут страдать от скачков давления. Чтобы обезопасить технику, используется гидроаккумулятор для системы отопления. Часто его сравнивают с мембранным расширительным баком, но не все знают, что это не одно и то же.

Гидроаккумулятор в системе отопления

Мембранный бак используется для того чтобы сгладить расширения теплоносителя (воды). А для питьевой воды используется гидроаккумулятор для системы отопления схема установки которого служит для поддержания запаса воды, поддержания необходимого напора, защиты системы от гидроударов.

Функциональные особенности теплоаккумулятора

Аккумуляторный отопительный бак внешне представляет собой высокую емкость цилиндрической или квадратной формы, оснащенную несколькими патрубками, расположенными на разном уровне. Объем такого резервуара может составлять от 20 до 3000 литров, однако наиболее распространенными образцами являются модели от 0,3 до 2 м³.Функциональность такого оборудования является действительно высокой и отличается следующими признаками:

  • конструкция может быть оснащена большим числом патрубков (от четырех до нескольких десятков). Влияет на это, в первую очередь, то, какой конфигурацией обладает система отопления с теплоаккумулятором, а также то, сколько контуров в ней имеется;
  • это оборудование можно оснастить теплоизоляцией, которой может выступать такие традиционные материалы, как минеральная вата или вспененный полиуретан. При этом правильнее будет изолировать бак даже в том случае, если он располагается в отапливаемом помещении, поскольку это позволит избежать непредвиденных потерь тепла;
  • материалом для изготовления стенок теплового аккумулятора своими руками могут послужить такие элементы, как черная или нержавеющая сталь. Второй материал обеспечит оборудованию более долгий срок службы, однако приобрести его будет дороже;
  • существует возможность разделения конструкции бака на сообщающиеся сегменты, отделенные друг от друга расположенными горизонтально перегородками. Данная мера позволяет теплоносителю иметь примерно одинаковую температуру в той или иной части механизма;
  • бак может быть оснащен особыми фланцами, предназначенными для установки ТЭНов (трубчатых электронагревателей). Их использование может допускать возможность того, что весь аппарат будет функционировать по принципу электрического котла;
  • в том случае, если оборудуется теплоаккумулятор с теплообменником, емкость аккумулятора может выполнять функцию приготовления горячей воды, пригодной дл питья. При этом теплообменник в этом случае может быть как обычным проточным пластинчатым, так и накопительным баком внутри резервуара. Так или иначе, расчет теплоаккумулятора для отопления не предусматривает большие затраты на нагрев воды для этих целей;
  • снизу агрегата может находиться еще один теплообменник, предназначенный для установки коллектора солнечного тепла. Монтируется он внизу системы потому, что эффективную теплоотдачу можно обеспечить даже при условии, если производительность коллектора будет невысокой, к примеру, в вечернее время.

Как сделать теплоаккумулятор для твердотопливного котла из бочки

Предварительно необходимо рассчитать объем требуемой ёмкости и сделать чертёж. На чертеже нужно изобразить стандартную бочку, в которую входит два трубопровода. Один из них транспортирует теплоноситель от теплообменника котла, а второй переправляет горячую воду к радиаторам отопления. Остаётся лишь посчитать габариты бочки, точнее, её объём. Зная объём, легко определить диаметр и высоту по справочным данным.

Начнём расчёт. Предположим, наш тепловой генератор на твёрдом топливе полностью бездействует ночью на протяжении 4 часов (после остывания), а площадь нашего небольшого дачного дома 30 кв. м. Следовательно, бочка должна отдавать в час примерно одну десятую площади — 3 кВт. Итого, 12 кВт за ночь. При этом разницу температур бочки и отопления примем максимум 40 градусов (скажем, если в ёмкости вода нагрета до 90, то в радиаторах — хотя бы до 50).

Согласно школьному курсу физики, m=Q/Ct, где

  • Q — вся тепловая энергия, у нас это 12 кВт,
  • С — удельная теплоёмкость агента, то есть воды, равная 0,0012 кВт/кг х гр. Цельсия,
  • t — разница температур.

Получаем по этой формуле: m = 12/0,0012х40 = 250 кг. Таким образом, можно принять объем воды равный 250 литров. Выходит, в качестве теплоаккумулятора для твердотопливного котла при заданных условиях нам подойдёт металлическая бочка на 250 литров. Примерные размеры такой бочки — 600х900 мм. То есть диаметр равен 0,6 м., а высота (длина) — 0,9 м.

Что нужно взять

Для процесса изготовления нашего теплоаккумулятора необходимо заготовить следующие материалы и инструменты.

  • Обычная металлическая бочка, её можно купить в магазине,
  • сварочный аппарат с маской и электродами,
  • электроинструмент типа «болгарки» и диски шлифовальные и отрезные, дрель и свёрла, коронка по металлу.
  • два стандартных стальных патрубка для отопления, каждый с резьбой на конце, обычно на 3/4 дюйма,
  • минвата.

Начать процедуру лучше при участии помощника. Кроме того, должен быть уже готов чертёж.

Чертёж теплоаккумулятора

Пошаговое изготовление своими руками

  1. Предварительно бочку тщательно зачищают изнутри. Это нужно для исключения постоянного загрязнения теплоносителя ржавчиной и окалиной. Зачистку можно сделать с помощью болгарки и шлифовальных кругов.

  2. Далее, необходимо просверлить два отверстия — входное и выходное, под диаметр патрубков подачи. Для этого сначала применяют дрель со сверлом по металлу, а затем лучше использовать коронку.
  3. Далее, внутрь полученных отверстий тщательно вваривают патрубки для входа и выхода теплоносителя, то есть, прогретой воды. На этих патрубках должна быть нарезана резьба на концах, которые не приваривают. Позже посредством этой резьбы будут прикручиваться шаровые краны для врезки в общую систему отопления.
  4. После этого очень добросовестно приваривают верхнюю крышку. Все сварные швы должны получиться герметичными во избежание протечек.
  5. Наконец, утепляют теплоаккумулятор снаружи минватой, для этого оборачивают бочку пластами минваты, после чего тщательно стягивают эти пласты, обернувшие бочку, кольцами из металлической крепёжной ленты.
  6. Нам остаётся вмонтировать узел в систему посредством шаровых кранов. Теплоаккумулятор должен располагаться сразу после котла, причём по уровню — выше радиаторов, чтобы тепловой агент хорошо их пополнял из нашей ёмкости.

Ещё несколько замечаний

Вот мы и сделали простой теплоаккумулятор для небольшой системы отопления. Как итог — ещё несколько важных замечаний. Для нашего примера необходимый объём бочки получился 250 литров. Однако когда дом большой, может понадобиться накопитель гораздо большего размера. В таком случае лучше будет сварить кубический короб. К тому же, его легче утеплить специальными материалами.

Некоторые умельцы используют для такого варианта стандартный, так называемый европейский, куб объёмом 1000 литров. Он продаётся во многих магазинах. Но здесь нужно помнить, что он пластиковый. Как правило, максимальная температура воды, которую выдерживает «еврокуб», равна 70 градусам по Цельсию, если в маркировке не указано иное. Так что использовать данную ёмкость в системе отопления просто опасно.

И ещё об утеплителе. Пенопласт — это идеальный вариант для кубического короба из металла. Дело в том, что данный утеплитель легко клеить к стенкам. Минвата больше подойдёт для обычной бочки, но нужно будет придумывать, как её закреплять, ведь описанный нами метод с металлическими кольцами не обязателен к применению.

Схема буферной емкости-аккумулятора тепла системы отопления, из нескольких баков

Некоторые умельцы делают сами или заказывают на стороне изготовление буферных баков из отрезков стальных труб большого диаметра — 300-800 мм. После установки на место баки утепляют.

Такие баки часто обходятся значительно дешевле, чем готовые буферные емкости, которые продаются на строительном рынке. Отсутствие защиты от коррозии в таких самодельных баках частично компенсируется увеличенной толщиной металла стенки.

Для защиты от электрохимической коррозии бак рекомендуется заземлить, а внутри бака разместить магниевый анод от промышленного водонагревателя.

Буферную емкость необходимого объема можно получить, соединив трубами два и более баков меньшего размера.

Верхнюю и нижнюю части баков соединяют между собой трубами диаметром не менее чем  полтора дюйма.

Получается батарея баков, соединенных между собой подобно секциям батареи отопления.

К котловому и отопительному контурам батарея из баков подключается по диагональной схеме. Такое соединение обеспечивает одинаковое распределение температуры воды во всех баках буферной емкости.

Последний бак в батарее (бак № 2 на схеме) может выполнять функции гидравлического разделителя между радиаторной системой отопления и теплыми полами.

Подключение ТА к потребителям

С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.

Подключение радиаторов

Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C. Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.

Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.

Схемы обвязки буферной емкости со стороны системы отопления

Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.

Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию. Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода

Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы

Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой

Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.

Как запитать теплый водяной пол

К теплоаккумулятору можно очень неплохо подключить и теплый пол. Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.

Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)

Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.

Теплоаккумулятор своими руками: схемы и описание процесса

В случае принятия решения о создании теплового аккумулятора своими руками, необходимо:

  1. Выполнить расчёт объёма ёмкости.
  2. Определить подходящую конструкцию — ёмкость может быть цилиндрической или прямоугольной.
  3. Заготовить необходимые материалы и комплектующие.
  4. Собрать и проверить устройство на герметичность.
  5. Подключить ёмкость к системе отопления.

От объёма резервуара будет зависеть, сколько продержится тепло в помещении в период отключения котла. На фото представлен расчёт объёма для помещения в 100 м²:

Оптимальным накопителем для сохранения разогретого теплоносителя будет цилиндрическая ёмкость с выпуклыми днищами. Такая форма позволяет хранить довольно большой объём воды. Такие ёмкости можно изготовить только в заводских условиях.

Домашний мастер значительно облегчит задачу, если изыщет возможность и будет использовать уже готовую ёмкость. Для этого можно использовать:

  1. Баллоны для хранения и транспортировки газа.
  2. Неиспользуемые ёмкости, которые, предназначены для эксплуатации под давлением.
  3. Ресиверы, которые были установлены в пневматическую систему железнодорожного транспорта.

Но, разумеется, допустимо использование и самодельных баков. Для их изготовления применяют листовой прокат толщиной не менее 3-х мм. Внутри ёмкости располагают 8–15-метровую медную трубку, диаметром 2–3 см, предварительно согнутую в спираль. Сверху резервуара размещают патубок для отвода горячей воды, а снизу такой же для холодной. Каждый снабжают краном для обеспечения контроля поступления жидкости.

Нормальная работа теплового накопителя основана на движении горячего и холодного теплоносителя внутри, время «зарядки» аккумулятора. Оно должно осуществляться строго по горизонтали, а в момент «разрядки» — по вертикали.

Для обеспечения такого движения необходимо обеспечить выполнения нескольких простых правил:

  1. Контур котла требуется подключить к аккумулирующей ёмкости через циркуляционный насос.
  2. Отопительную систему снабжают рабочей жидкостью с применением отдельного насосного агрегата и смесителя, в состав которого включён трехходовой клапан — он отбирает из накопителя требуемый объём воды.
  3. Насосный агрегат, который устанавливают в контуре котла, по эффективности не может уступать узлу, подающему рабочую жидкость к приборам отопления.

Утепление теплоаккумулятора

Как утепляют ёмкости? Для решения этой задачи оптимальным вариантом считают базальтовую вату, толщина которого равняется 60–80 мм. Пенопласт или экструдированный пенополистирол использовать не рекомендуется. Ещё одна причина, по которой используют вату — её пожарная безопасность. Теплоизоляцию устанавливают между ёмкостью и металлическим кожухом, который изготавливают из листового проката — его необходимо покрасить.

Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

Словами схему подключения можно описать следующим образом:

  1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
  2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
  3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
  4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

  • Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
  • Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
  • Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
  • Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
  • Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

https://youtube.com/watch?v=rgMQG7RLCew

Подводим итоги

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Способы и схемы подключения своими руками


Теплоаккумулятор с пустым баком устанавливают, если давление в системе небольшое Сложность и особенности подключения зависят от типа теплового накопителя. Поэтому следует разобраться, какими они бывают.

  • Самая простая конструкция – пустой внутри бак. Котел и потребители подключаются напрямую. Использование оптимально, если применяется одинаковый теплоноситель во всех контурах, давление в системе не превышает допустимые показатели накопителя и температура теплоносителя, подающегося из котла, не превышает допустимых значений для контура отопления. Если первые два требования не соблюдаются, при подключении в систему необходимо воспользоваться дополнительными внешними теплообменниками. В последнем случае следует установить смесительные узлы с трехходовыми кранами.
  • Буферная емкость с внутренним теплообменником – одним или несколькими. Теплообменник представляет собой спиральную трубу из меди или нержавейки. В таком накопителе теплоноситель перемешивается. Змеевик, расположенный в нижней части, нагревает теплоноситель, горячая вода устремляется вверх как менее плотная. Наверху расположен другой змеевик, который забирает энергию и выводит ее на контуры отопления. Прибор такого типа оптимален при использовании разных типов теплоносителей, при высоком давлении и температуре теплоносителя, подключении нескольких генераторов тепла.
  • Резервуар с проточным контуром горячего водоснабжения. Теплообменник по большей части расположен вверху бака. Он должен быть выполнен из металла, отвечающего нормативам пищевого водопотребления. Контуры подключаются напрямую. Такая система предпочтительна при равномерном расходе горячей воды.
  • Теплоаккумулятор с внутренним бойлером. В накопительной емкости сохраняется нагретая вода для бытового потребления. Такой тип аккумулятора, накапливающего тепло, можно без проблем встроить в открытую и закрытую системы отопления, оснащенные твердотопливными, электрическими котлами и солнечными коллекторами. Особенно актуальны буферные емкости этого типа при использовании электрокотлов, когда теплоноситель нагревается ночью, а вода расходуется днем. Бойлера на 150 л вполне достаточно для суточного потребления воды среднестатистической семьей.


Проточный теплоаккумулятор


С бойлером


С теплообменником


В системе с трехходовыми клапанами возможна более точная регулировка температуры Другие типы систем:

  1. Простейшая схема обвязки, ограничивающая возможности регулировки. Горячая вода поднимается вверх и забирается из верхней точки, после остывания опускается и снова поступает в котел. Используется в том случае, если давление и температура в генераторе тепла и контурах отопления одинаковы. Температура регулируется только методом увеличения/уменьшения потока теплоносителя.
  2. В системе присутствуют узлы смешивания, байпасы, поэтому возможна более точная регулировка по температуре теплоносителя. Эффективность оборудования достигается благодаря установке, например трехходовых клапанов.
  3. В систему включен дополнительный бак, благодаря чему небольшой объем горячей воды доступен непосредственно после запуска котла. Потребителю не приходится ждать, когда система разогреется полностью, но запас воды не велик, а нагревается система медленнее, чем классическая.
  4. Внутри буферной емкости имеется один змеевик, через него проходит тепловая энергия от источника, а уже от змеевика нагревается теплоноситель в тепловом накопителе. В системе этого типа применяют разные теплоносители. Можно выбирать такие, которые нельзя смешивать из-за несовместимости химических характеристик. Через змеевик можно запитать отопление или ГВС, либо по этому кругу будет циркулировать теплоноситель от источника.
  5. В системе установлен дополнительный внешний теплообменник. Он позволяет поддерживать нужную температуру в аккумуляторе.
  6. Система с проточным контуром горячего водоснабжения. Она оптимальна, если горячая вода используется равномерно. В противном случае рекомендуется приобрести энергоаккумулятор со встроенным бойлером.
  7. Система с одним змеевиком и подключением к альтернативному источнику энергии, например, солнечному коллектору. Называется бивалентной. Подключение осуществляется таким образом, что коллектор играет ведущую роль в нагреве системы, а котел подключается, когда тепловой энергии недостаточно.
  8. Мультивалентная система, где основной нагрев осуществляют низкотемпературные источники, например солнечный коллектор и геотермальный тепловой насос. Они подключаются в нижней части теплового аккумулятора. В качестве вспомогательного источника тепловой энергии применяется высокотемпературный котел.

Подключение ТА к потребителям

С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.

Подключение радиаторов

Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C. Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.

Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.

Схемы обвязки буферной емкости со стороны системы отопления

Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.

Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию. Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода

Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы

Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой

Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.

Как запитать теплый водяной пол

К теплоаккумулятору можно очень неплохо подключить и теплый пол. Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.

Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)

Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.

Преимущества использования теплоаккумуляторов

Установка теплоаккумулятора направлена на достижение следующих целей:

  • Котел можно будет протапливать в любое удобное время;
  • Закладку каждой следующей партии топлива можно будет отложить на некоторый срок;
  • Количество топлива, затрачиваемое на обогрев здания, будет снижено.

Встроенная в котел буферная емкость (тепловой аккумулятор) позволяет поддерживать комфортный микроклимат в доме и при этом снизить расход топлива на отопление. Если же такую систему дополнить датчиками и терморегуляторами, то экономия будет максимальной – при достижении определенной температуры подача тепла в контур отопления попросту прекращается.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

  • Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

  • Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

  • Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

  • Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
  • Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
