Схема подключения электрического теплого пола – варианты

Каким должно быть основание

Требования к основанию пола минимальные. В этом большое преимущество монтажа инфракрасного теплого пола перед водяным. Достаточно черновой пол очистить от мусора, проследить, чтобы он был сухим. Мелкие ямки выровнять.

Как установить инфракрасный теплый пол, если неровности большие? Желательно залить тонкую стяжку, если перепады неровностей превышают 3 мм, но монтаж начинать только после высыхания бетона.

На черновой пол первого этажа в частном доме рекомендуется уложить гидроизоляционный слой — обычную полиэтиленовую плёнку около 50 мкм. Стыки герметизировать скотчем.

Затем укладывают тепло изоляторные маты. Гидро и тепло изоляционные слои расстилают на всю поверхность комнаты.

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Электрический пол, основанный на нагревательном мате

При изготовлении термических матов применяют кабель, толщина которого не превышает 45 мм. Он прикрепляется на стекловолоконную сетку. Ширина такой сетки составляет 0,5 м. Кабель оснащен экранированной жилой под внешней защитной оболочкой. В помещениях жилого типа эксплуатируются нагревательные маты, имеющие двойную жилу. Это объясняется тем, что такая жила имеет самый минимальный уровень электромагнитного излучения.

Принцип действия и сооружения

Термомат состоит из 2 элементов:

1. собственно из термического мата с кабелем;
2. из гофры, внутри которой размещается датчик. Датчик защищен непосредственно самой гофрой, благодаря чему на него не попадает влага. Также датчик надежно защищен от всяческих агрессивных воздействий.

Если клейкий слой тонкий, из-за чего гофра полностью не закрывается, то в таком случае следует использовать именно влагостойкий датчик.

Терморегулятор, в комплект которого входит температурный датчик выносного типа, а также провода и монтажные коробки приобретаются дополнительно. Выбирая элементы для полноценного функционирования всей системы, следует учитывать максимальный показатель энергопотребления. Также нужно не забывать, что сечение проводов подбирается исходя из мощности системы

Немаловажно ориентироваться и на качественные характеристики материала изготовления

Монтажные работы осуществляются довольно просто, поскольку нагревательный мат является полноценным механизмом, готовым к установке. При этом нет необходимости устанавливать дополнительно нагревательный кабель. Что касается равномерности укладки, то она обеспечивается самой конструкцией. Стоимость термического мата значительно выше, чем стоимость кабельного пола. Однако мат обладает более значительными преимуществами. В первую очередь следует выделить более быстрый процесс прогрева поверхности пола.

Процесс монтажа нагревательных матов

Прежде чем раскладывать тепловой мат, следует покрыть пол грунтовочным слоем. Это позволит значительно увеличить плотность прилегания клея к бетонной поверхности. Часто клей наносится непосредственно на мат. Однако во влажных помещениях требуется дополнительно нанести слой гидроизоляции, а затем повторно слой клея.

Во избежание нарушения целостности кабеля следует равномерно наложить связующий состав. Его рекомендуется распределять, используя пластиковую гребенку. Далее на слой клея накладывается плиточный слой и также выравнивается.

Слой плитки и клея вместе должны достигать толщины от 20 мм до 50 мм. Объяснение этому простое: такая толщина позволяет распределять тепло равномерно по всей поверхности.

Согласно ПУЭ всегда требуется установка защитного отключения. Это является гарантом безопасности. Если такая система сооружается в ванной комнате, то терморегулятор нужно крепить в отдельном сухом помещении.

Монтаж электрического теплого пола

Схема монтажа теплого пола в бетонной стяжке.

Начало выполнения укладки электрического теплого пола требует предварительной очистки помещения от грязи, удаления скопившейся пыли. Нужно удалить имеющееся напольное покрытие, провести выравнивание пола. На стенке нужно выбрать место, где будет установлен термостат, проводящий регулировку. Очередным шагом будет выполнение монтажа теплоизоляции:

1. Как установить нагревательный кабель, предназначенный для монтажа электрического теплого пола своими руками? После окончания операций с теплоизоляцией можно начинать монтировать кабель. Крепления кабеля непосредственно к полу производится специальной монтажной лентой. Шаг кабеля равен 25 см.
2. Когда закончен монтаж пола своими руками, установлен и закреплен кабель, поверхность заливается жидким цементом, слоем 4 см. В заливаемом растворе не должны образовываться пустоты, раствор должен быть уложен равномерно.
3. Когда раствор полностью высохнет, примерно через неделю, начинают установку напольного покрытия. Контрольная проверка проводится через один месяц. Этот срок дан не случайно. Из-за неполного высыхания бетона возможно появление трещин, когда полы будут нагреваться, а это вызовет преждевременную поломку.

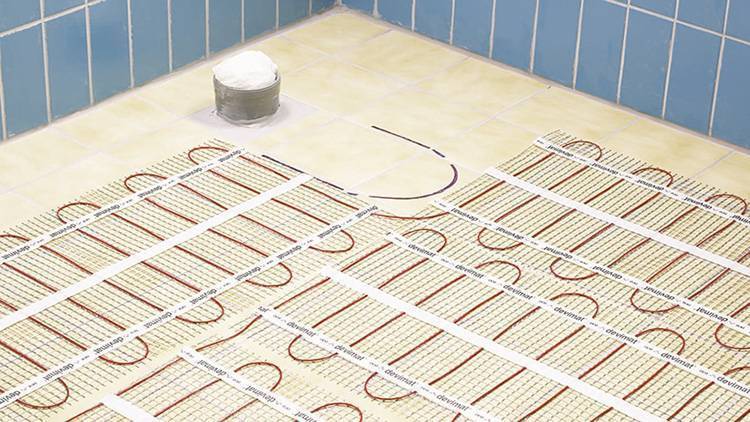

Нагревательный мат для теплого пола

Нагревательный мат для теплого пола устройство

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов.

Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола.

Кроме того, можно сделать теплый пол поверх старого кафеля.

Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Монтаж нагревательного мата

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше).

Монтаж терморегулятора производится аналогично.

Последовательность монтажа

Для укладки кабельного пола вам понадобится:

• • нагревательный кабель или мат;
  • терморегулятор;
  • датчик температуры;
  • утеплитель;
  • изоляционные материалы;
  • зажимы;
  • перфоратор;
  • пассатижи;
  • система защиты УЗО;
  • молоток;
  • зубило;
  • рулетка.

Чтобы качественно уложить плитку, основание должно быть ровным и без повреждений, поэтому его выравнивают при помощи стяжки. Если используется кабель, то его необходимо укладывать в бетонную стяжку, а если маты, то их можно монтировать на плиточный клей.

Под стяжку укладывается гидроизолирующий слой и теплоизоляция, чтобы тепло шло в комнату и не распространялось вниз. Чаще всего, в качестве утеплителя используется пенофол, который с одной стороны покрыт фольгой, а с другой имеет самоклеящийся слой.

Кроме теплоизоляционной функции, этот материал еще и выступает в качестве звукоизоляции, поэтому в доме будет более уютно и комфортно. Так как в стяжку укладывается кабель, то перед ее заливкой, по периметру комнаты клеят демпферную ленту, которая не позволит покрытию расширяться и не повреждаться.

Сопротивление провода проверяют до и после его укладки.

При помощи перфоратора, в стене делают место для монтажа терморегулятора, к ней подводят заземление и силовой провод, а также делают канавку для подключения нагревательного кабеля. По предварительно выполненной схеме укладывают кабель или маты. Делают это только на полезной площади, то есть там, где не будет мебели и других стационарных предметов.

Крепление кабеля к основанию выполняется при помощи монтажного скотча. Если укладывают кабель, то он должен быть одним куском, а если маты, то их можно резать, но так, чтобы не повредить провод. Соединяют греющий и силовой электрический кабель, проверяют сопротивления и подключают к терморегулятору.

Теплые электро полы необходимо подключать к отдельному устройству защитного отключения (УЗО).

Проводится испытание системы в разных режимах, если все нормально, то кабель заливают стяжкой, а на маты можно сразу укладывать керамическую плитку.

Особенности монтажа датчика и терморегулятора

Датчик температуры фиксирует ее показатели и передает их на терморегулятор. Есть приборы под мягкое и твердое финишное покрытие. Те, которые предназначены для плитки и керамогранита, имеют большие размеры и помещены в защитную гелевую оболочку, она предохраняет датчик он негативного воздействия стяжки или клея, а также от повреждений.

Установить датчик температуры можно в коробке между греющим кабелем и терморегулятором или напрямую между ними, чаще используют последний вариант.

Для удобства использования, терморегулятор обычно размещают на высоте 50-90 см от пола и помещают в монтажную коробку. Датчик укладывают в пластиковую трубку между кабелем, который располагается на расстоянии 50-100 см. Чтобы в трубку не мог попасть раствор, ее конец закрывают. Работоспособность системы можно проверять только после того, как высохнет стяжка.

Есть терморегуляторы с встроенным датчиком температуры пола. Лучше купить устройство, в котором есть выносной и встроенный датчик.

Как класть плитку на электрический теплый пол

Монтаж керамической плитки проводится как обычно, только надо использовать клей для теплого пола. Если кабель спрятан в стяжку, то укладка плитки проводится после ее высыхания. На маты можно сразу укладывать плитку. Над греющим элементом должно быть порядка 5 мм клея, им заполняются все пустоты, для этого используют зубчатый шпатель.

Кладку плитки начинают с дальнего угла и движутся к выходу. Для получения одинаковых швов, используются пластиковые крестики. После укладки всей плитки, необходимо подождать несколько дней, чтобы клей высох и только потом можно включать теплый пол.

Схема подключения электричества

После монтажа нагревательных элементов испытывают сопротивление провода, по инструкции подключают температурный датчик к терморегулятору. Затем к подведенному кабелю питания подсоединяют сам терморегулятор и провода от нагревателей, питающий и нагревательный кабель заземляют (с помощью специальной клеммы). Подключение всей системы обогрева к электросети выполняется через автоматический выключатель.

Работы выполняются по инструкции, прилагаемой к комплекту электрической системы. Также подробные схемы подключения питания можно изучить на медийных ресурсах производителей или профильных компаний.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

• подготовка основы пола;
• составление плана обогреваемой комнаты;
• монтаж нагревательного контура;
• монтаж точки подключения;
• заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Монтажа теплого пола электрического – ошибки

Приведем несколько типичных ошибок, которые, как
свидетельствуют отзывы домашних мастеров, весьма распространены:

покупка лишнего материала. Ошибка обусловлена тем, что в
расчетах пользователь ориентируется на общую площадь комнаты, а не на ту,
которая будет служить основой для пола с подогревом

В расчетах не принимается
во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник,
стиральная машинка);

кабель, используемый в нагревательном мате резать нельзя.
Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше
оставить незакрытой часть поверхности пола;

нельзя включать систему полового обогрева до полного
высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и
появлению трещин и пустот.

кабель нельзя укладывать на неподготовленную поверхность.
Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль,
которая может привести к образованию воздушных карманов вокруг кабеля и
привести к его перегреву;

датчик температуры помещается в гофру, таким образом, его
можно будет демонтировать и ремонтировать, если он выйдет из строя;

измерение сопротивления важный этап предэсплуатационной
проверки электрического пола, не стоит его игнорировать. При существенных
отклонениях нужно принимать решение по исправлению ситуации своими силами или
привлекать профессионалов;

схема укладки кабеля пригодится при переносе мебели и
выполнении ремонтных работ или технического обслуживания. Самым простым
способом будет фотографирование смонтированного пола до заливки стяжки.

Электрический теплый пол неприхотлив в эксплуатации, надежен
(при выборе хороших комплектующих и правильном монтаже) и будет служить долгое
время.

Подключение пленочной системы теплого пола

Подключать такую систему целесообразнее всего в тех ситуациях, когда в роли финишного напольного покрытия используется ламинат. Теплый пол готов к эксплуатации практически сразу же после завершения подключения. Монтаж подобной пленочной системы гораздо более прост, если сравнивать с кабельными аналогами.

Подключение пленочной системы теплого пола

Набор для подключения такого рода системы включает в себя следующие компоненты:

• нагревательную пленку;
• гидроизоляционный материал;
• провода для соединения;
• подкладочный материал;
• терморегулятор.

До начала работы нужно купить дополнительные приспособления, а именно:

• пароизоляционный материал. Подойдет простая полиэтиленовая пленка;
• прозрачный скотч.

После подготовки всех требуемых элементов можно приступать к укладке и подключению системы. Работа выполняется в несколько этапов. Чтобы было понятнее, можете ориентироваться на приложенную ниже схему.

После подготовки всех требуемых элементов можно приступать к укладке и подключению системы

пленочный теплый пол

Тщательно очистите и при необходимости выровняйте поверхность пола.

Определите вариант укладки нагревательной пленки. Полиэтилен должен быть расположен параллельно по отношению к ней. Если у пола есть стационарный слой теплоизоляции, полиэтилен необходимо укладывать прямо под нагревательным элементом пола с подогревом. В случае же если функции теплозащиты выполняет природная пробка, влагоизоляционный материал нужно размещать под утеплителем, т.е. внизу.

При выборе направления укладки нужно, прежде всего, ориентироваться на площадь помещения. Все следует сделать так, чтобы пленка не пересекалась внахлест

Одновременно с этим важно добиться того, чтобы необогреваемым оставалось минимальное пространство

Нарежьте нагревательную пленку на полоски подходящей длины по линии разреза и приступайте к подготовке подключения.

В некоторых участках пола следует подготовить углубления. Они должны располагаться в местах будущего размещения электросоединений и кабеля нагревательной пленки. В данных местах отмечается некоторое увеличение толщины конструкции, именно поэтому и появляется необходимость в создании углублений. Крайне нежелательно, чтобы электрические контакты подвергались давлению и прочим негативным воздействиям. Далее надо подготовить выемки для всех подводящих проводов, после чего можно приступать к настилу пленки.

Рассматриваемая пленка фиксируется с помощью простой клейкой ленты. Сначала выполняется настил греющего элемента по площади поверхности, после чего начинается этап электрического подключения.

Для начала выполните визуальный осмотр. Изучите все соединения, нахлесты, стыки и пр. Подключите систему к электросети и убедитесь в работоспособности «теплого пола» – полосы должны начать нагреваться.

Гидроизоляция системы выполняется при помощи полиэтиленовой пленки. Она размещается внахлест теплого пола. Это позволяет продлить срок службы влагоизоляции. После завершения монтажа влагоизоляции можно укладывать ламинат или другое выбранное финишное покрытие.

В результате получится конструкция, показанная на рисунке.

Устройство теплого пола

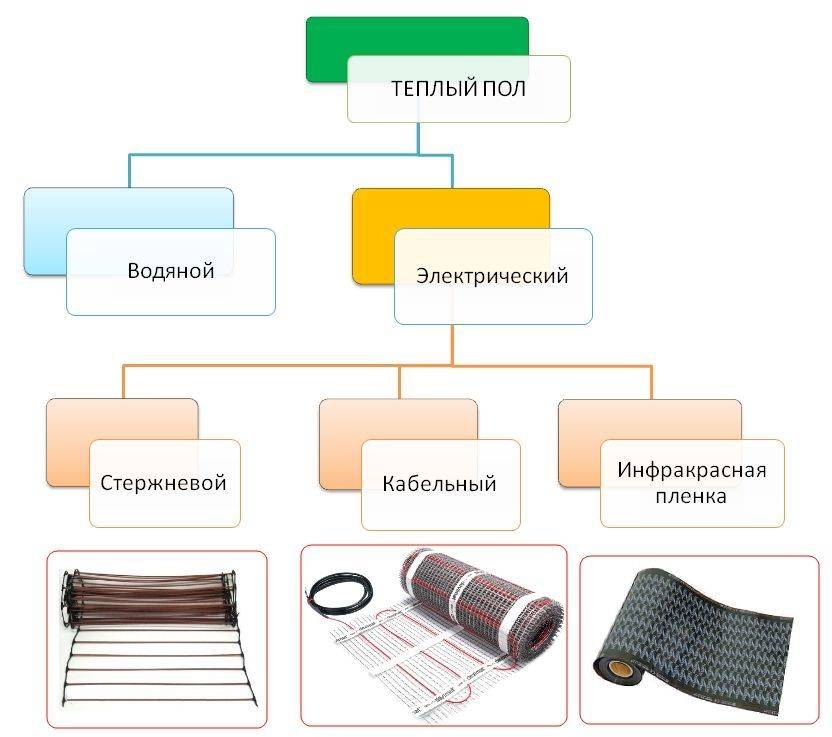

Виды систем теплого пола

Основным элементом в системе электрического пола является терморегулятор. Они выпускаются в двух вариантах:

• механические, которые регулируются с помощью реостата;
• электронные, которые управляются электронным реле. В них встроено программируемое устройство, которое регулирует уровень температуры.

Виды тёплых полов

В качестве электрических нагревательных элементов в системе пола с подогревом могут выступать следующие виды:

• Нагревающий кабель. Конструкция этого элемента состоит из электрического кабеля, размещенного в изоляционном материале. За счет прохождения тока по кабелю создается тепло.

• Тепловой мат. Элемент состоит из нагревательного кабеля, размещенного на теплоизоляционной пленке с определенным заданным шагом.

• Инфракрасная пленка. Это пленка с вмонтированной полупроводниковой греющей полосой.

Схема подключения кабельного пола к шнуру питания предусматривает наличие терморегулятора. С его помощью можно экономить электричество, необходимое для обогрева помещения. Монтаж терморегулятора можно провести своими руками, в соответствии с инструкцией, которая обычно содержит и схему подключения.

Важно! Подключение терморегулятора лучше проводить через отдельный выключатель с автоматическим управлением

Подготовительные работы

Но прежде чем осуществить монтаж и подключение, необходимо выполнить подготовительные строительные работы. Вначале проштробить стены для прокладки силового кабеля питания от щитка до распредкоробки, в которой будет монтироваться терморегулятор.

При условии монтажа теплого пола в ванной комнате или санузле, по правилам, терморегулятор должен стоять в соседнем помещении, где нет влаги и сырости. Высота установки регулятора — не ниже 30см от уровня пола.

После этого, штробите стену вниз от распредкоробки, и сверлите сквозное отверстие в ванную. Через него будет укладываться холодный конец и датчик температуры для подключения к терморегулятору.

Имейте в виду, что если вы сделали песчаную стяжку совсем недавно, то ей нужно дать время выстояться и схватиться в течение 72 часов.

Только после 3-х суток можно приступать к монтажу нагревательного мата.

Кроме того, обязательно нужно учесть отступы от стен (минимум 5см) и труб отопления или радиаторов (20см). В этих местах теплого пола также не будет.

Перед непосредственным монтажом, определяете исправность и целостность всех элементов и кабеля нагрева. Для этого необходимо измерить его сопротивление при помощи мультиметра.
Посмотрите параметры в Омах на упаковке или этикетке. Она обычно закреплена на холодном конце.

Замеренное сопротивление должно соответствовать, ну или по крайней мере не сильно отличаться (до 10%), от указанных там данных.

Однако помните, что при помощи тестера, вы фактически проверяете целостность нагревательной жилы, но никак не сопротивление изоляции. Большинство же электриков, именно его считают самым важным параметром, на основании которого можно дать уверенную гарантию работоспособности теплых полов.

Нередко случается так, что мультиметр показал «все хорошо», а диффавтомат в щитке почему-то выбивает. Это и говорит о плохой изоляции и наличии тока утечки. Для замеров сопротивления изоляции необходимо применить мегомметр, с напряжением минимум на 500 Вольт.

Изоляция прозванивается между рабочими жилами 220В и жилой заземления (если она есть) или экранирующей оплеткой. Показания для нового кабеля, как говорят электрики должны «стремиться к бесконечности» или быть максимально возможными для измерительного прибора.

Технология укладки теплого пола под плитку своими руками

По мнению специалистов, в качестве дополнительного обогрева целесообразно применять нагревательную инфракрасную пленку или нагревательные маты, а при необходимости обустроить систему основного обогрева, желательно отдавать предпочтение установке нагревательного кабеля. Стандартная мощность нагревательных элементов:

• в спальне – 100-150 Вт/мВІ;
• в кухне и коридоре — 150 Вт/мВІ;
• на балконе и лоджии – 200 Вт/мВІ;
• в сантехническом узле — 150-180 Вт/мВІ.

Укладываем теплый пол под плитку

Шаг расположения нагревательных элементов должен рассчитываться в соответствии с формулой: 100 х общую площадь пола /длину одной кабельной секции.

Стержневой теплый пол

Стержневого типа «теплые полы» являются эластичными термоматами, основу которых составляют карбоновые стержни, объединенные при помощи силовых кабелей. Наиболее часто реализуемые системы имеют показатели ширины, не менее 0,82 м.

Конструктивной особенностью является наличие токопроводящих шин и нагревательных элементов, располагающихся с расстоянием 100 мм. Максимально возможной считается непрерывная длина, равная 25,0 м.

Стержневой пол на утеплитель

Популярность монтажа стержневой системы обусловлена универсальностью и совместимостью с любыми видами напольного покрытия, а также полной пожаробезопасностью и незначительной нагрузкой. Такие нагревательные элементы можно устанавливать в помещениях, имеющих очень сложную планировку и большое количество мебели или ковров.

К явным недостаткам относится необходимость выполнять демонтаж и вскрытие стяжки с целью ремонта системы, высокую цену, отсутствие возможности использовать при обустройстве фольгированную подложку.

Несмотря на то, что изготовителями заявлен срок службы в десять лет, по мнению потребителей даже в условиях профессионального монтажа и соблюдения правил эксплуатации, система подлежит замене примерно через пять лет.

Кабельный теплый пол

Как показывает практика, кабельные системы «теплый пол» в настоящее время являются самым оптимальным вариантом для обустройства под плитку.

Нагревательные кабели монтируются в стяжку, а в соответствии с технологией укладки, минимальные показатели толщины пола могут варьировать в пределах 30-50 мм.

В современных реалиях обустройства отопительной системы, практикуется использование нескольких видов кабелей, представленных:

• резисторными элементами на основе одной или двух жил. Такой вариант отличается очень простым устройством, работающим только на нагрев, уровень интенсивности которого регулируется терморегулятором;
• саморегулирующимися элементами на основе двух жил с расположенной между ними тепловыделяющей матрицей. Терморегулятор в системе отсутствует, а уровень нагрева напрямую зависит от температуры воздуха внутри помещения. К недостаткам этого варианта можно отнести высокую стоимость и недостаточную экономичность;
• электрическими кабельными матами, которые оптимально подходят для обустройства системы «теплый пол» в помещениях с невысокими потолками. Монтаж очень прост, и заключается в правильной укладке матов и их подключении к источнику питания.

Схема укладки теплых полов

Именно кабельный вариант характеризуется простотой монтажа, по сравнению с укладкой водяных систем или конструкции ИК-отопления. Легче всего выполнять самостоятельный монтаж отопительной системы посредством укладки под отделочную плитку саморегулирующего кабеля, что обусловлено отсутствием необходимости использовать при обустройстве терморегулятор.

Используя двухжильный нагревательный кабель, есть возможность самостоятельно, при помощи минимального набора инструментов, обустроить отопительную систему в помещениях со сложной планировкой, заставленных значительным количеством мебели.

Шаг 8. Опрессовка системы

Как закончите раскладывать трубу, нужно систему теплого пола опрессовать, чтобы удостовериться в ее герметичности. Рекомендуем опрессовывать теплый пол воздухом до давления в 4 бара.

Для опрессовки вам понадобится обычный компрессор, который следует подключить к коллектору водяного теплого пола.

Оставьте систему на сутки и посмотрите на перепад давления. Если за сутки оно изменилось незначительно (на одно-два деления), значит система герметична и можно заливать полы. Во время заливки так же следите за давлением. Есть вероятность, что в процессе заливки могут повредить трубу.

Соединение нагревательных элементов и подключение к терморегулятору

К терморегулятору подключение инфракрасного пола производят только после проведённого испытания. Это требуется для того, чтобы выяснить нагрузку на прибор. Если она окажется хотя бы на 20 процентов меньше указанного в технической характеристике терморегулятора, то всё правильно, и можно делать монтаж дальше. При этом, подключение теплого пола к терморегулятору нужно выполнять по инструкции от производителя.

Для того, чтобы термодатчик не мешал напольному покрытию, его прячут в углубление, вырезанное в теплоизоляторе. Канавка понадобится и для того, чтобы протянуть провод к терморегулятору.

Провода для инфракрасного теплого пола, ведущие к электросети и терморегулятору, отводят к плинтусу. Их так же укладывают по канавке, вырезанной в тепло изоляторе и фиксируют скотчем. Как правильно подключить инфракрасный теплый пол к терморегулятору, указано на схеме прибора.

Тестирование проводят с заданной максимальной температуры. Все сделано правильно, если нет искрения, перегрева, пол равномерно прогрет.

Подключение пола с подогревом через терморегулятор

В паспорте любого терморегулятора можно найти информацию о том, как подключить теплый пол к терморегулятору. Схема подключения теплого пола к сети имеется также на корпусе приобретенного терморегулятора. Поэтому, установку и подключение терморегулятора можно осуществить самостоятельно, без привлечения посторонних мастеров также как и монтаж самих обогреваемых полов.

Монтаж прибора можно осуществить посредством подключения его к проводке или подключить через обычную электрическую розетку.

Схему простого подключения прибора можно увидеть ниже на рисунке.

На рисунке ниже показана схема подключения, учитывающая это требование.

Укладка электрического теплого пола в стяжку

Схема укладки кабеля теплого пола в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

• Укладка теплоизоляции на основание.
• Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
• Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
• Проверка на отсутствие повреждений и работоспособность системы.
• Заливка верхнего слоя стяжки толщиной 3-5 см.

Для крепления кабеля к стяжке используется металлическая монтажная лента.

Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений.

Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра.

Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки.

После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон.

По сопротивлению определяется целостность изоляции кабеля.

Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

Установка терморегулятора и подключения кабеля

Подключение терморегулятора электрического теплого пола

• В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
• Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
• После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
• Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

Требования к безопасности для электрического теплого пола

• Запрещается самостоятельно укорачивать длину греющей части.
• Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
• В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
• Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
• Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов.

Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.

Что такое электрический теплый пол

Использование теплого пола — один из популярных видов обогрева. Он позволяет не занимать площадь для размещения обогревательных приборов. При этом качество отопления улучшается: теплый пол способен греть помещение равномерно по всей площади.

Укладка плитки

Электрические устройства такого рода делятся на два типа:

• конвекционные;
• те, которые используют инфракрасное излучение.

Конвекционные устройства подразумевают использование специальных нагревательных кабелей. В процессе работы они передают нагрев предметам, с которыми соприкасаются. Иногда такие кабели делают в составе обогревательных матов.

Инфракрасное нагревательное покрытие представляет собой специальную пленку с нанесенными на нее инфракрасными элементами. В процессе работы возникает инфракрасное излучение, прогревающее предметы, на которые оно попадает.

Покрытие пола плиточным клеем

Покрытие пола плиточным клеемУстановка такой конструкции довольно простая. При этом пленку укладывают на отражающее покрытие. Затем пол закрывают финишной отделкой. При этом отсутствует необходимость использования бетонной стяжки или аналогичного слоя.
