Какие бывают бытовые газовые котлы отопления – виды, особенности, правила монтажа и эксплуатации

Основные требования к газовым котлам и помещениям для них

Газовые котлы отопления должны отвечать всем требованиям безопасности и нормативам, установленным учреждениями газоснабжения

Важной является корректная работа автоматических или механических систем включения – выключения агрегата. Обязательный элемент – оснащенность котла специальными защитными датчиками, реагирующими на любые перебои и нарушения в эксплуатационном процессе.

Как было сказано выше, напольные газовые котлы вследствие своих больших габаритов требуют установки в отдельных помещениях. Такие котельные должны иметь площадь не менее 4 квадратных метров и соответствовать требованиям противопожарной безопасности. Размещать котел следует на ровной поверхности, проход к нему должен быть свободным, и вблизи не должно быть источников открытого огня.

Виды газовых котлов

Для классификации газового квартирного отопления используются разные факторы – расположение котла в помещении, материала изготовления теплообменника.

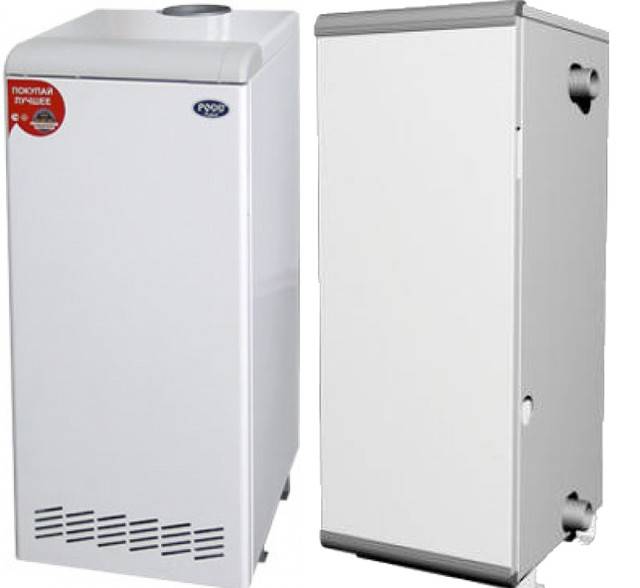

Напольные

Напольный котёл необязательно должен находиться именно на полу. Иногда пользуются специально предназначенными для этого платформами.

Одной из разновидностей напольных устройств являются стальные жаротрубные котлы. Они отличаются высокой мощностью и имеют неплохой КПД. Составляющие теплообменника – трубы из стали, обеспечивающие нормальную циркуляцию теплового носителя.

Наряду с жаротрубными, существуют чугунные напольные газовые котлы. Тепловые обменники у них сделаны из чугуна. Мощность – средняя (объясняется внушительным весом теплообменника). У данного типа котлов большой срок службы.

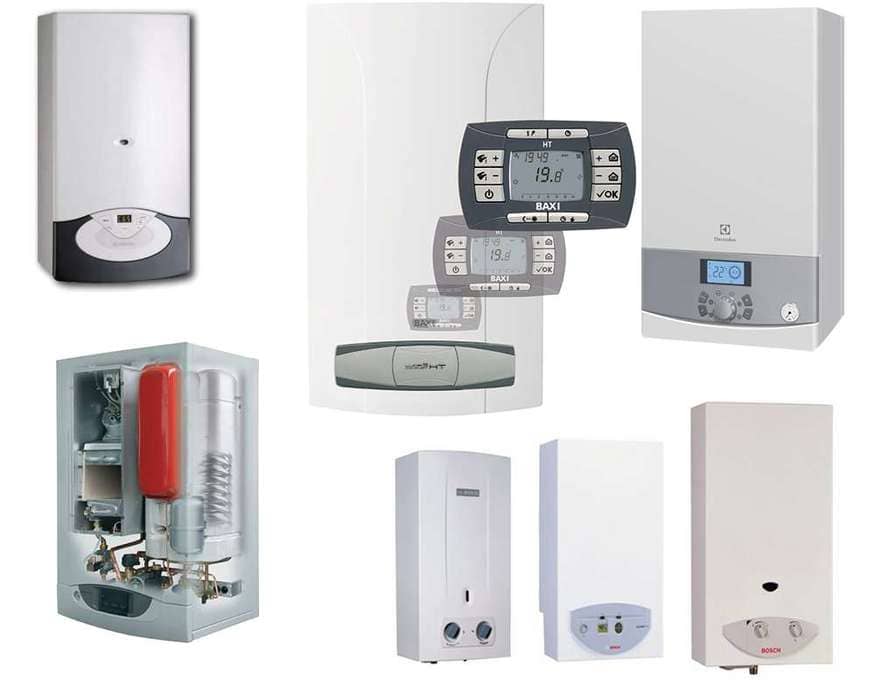

Настенные

Что касается настенных котлов, они располагаются прямо на стеновых поверхностях или особой раме. Отличаются компактностью и невысокой мощностью, которой вполне достаточно для нормального прогрева комнат и воды. Горелки обычно делаются трубчатыми, тепловые обменники изготавливаются из стали или меди.

Автономное настенное газовое отопление экономит немало полезной площади в квартире. Некоторые модели имеют пульты дистанционного управления, что значительно увеличивает удобство их использования.

Как выбрать газовый котел для отопления частного дома

Чтобы приобрести лучший газовый котел для отопления частного дома, нужно учесть несколько важных критериев. Выбор подходящего устройства зависит от общей площади отапливаемого помещения, необходимости подогрева горячей воды и количества ее потребителей, наличия дымохода и давления в газопроводе. Дополнительно нужно учесть наличие утеплителя на стенах

Просмотрите интернет-каталоги с фото примите во внимание следующие советы:

Настенный или напольный газовый котел. Выбор оборудования для отопления частного дома нужно начинать с подбора места для его установки. Если у вас есть место для отдельной котельной, то можете выбрать напольное устройство, в противном случае ограничьтесь настенной модификацией. Напольный котел часто производится на основе надежного чугунного теплообменника – такая модель имеет солидный запас надежности, она неприхотлива и не вызывает проблем в эксплуатации. Напольное оборудование для частных домов имеет высокую мощность. Настенный аналог компактный – он идеален для обогрева небольшого объекта. Одноконтурное или двухконтурное оборудование. Для обогрева частного дома широко применяется оборудование с одним контуром. Оно отличается очень простым устройством – в нем имеется грелка и один теплообменник. Двухконтурная модификация сочетает в себе котел и газовый проточный водонагреватель. Ее устройство более сложное, но при этом она более функциональная и простая в монтаже. С естественной вентиляцией или принудительной. В первом случае вытяжка проходит через дымоходы, имеющиеся в доме, во втором – у агрегата имеются встроенные вентиляторы, которые удаляют отработанные газы из котла и выводят их наружу

С открытой или закрытой камерой сгорания Чтобы выбор газового котла для частного дома был оптимальным, обратите внимание и на тип камеры сгорания. Модель с открытой камерой часто называется «атмосферной», т.к воздух к горелкам поступает самотеком прямо из помещения

Продукты сгорания удаляются через дымоход с естественной тягой. Такой вариант отличается простой конструкцией и низким уровнем шума. Турбированный газовый котел для отопления частных домов имеет закрытую камеру сгорания и вентиляторы для удаления дыма и забора воздуха. Для его эксплуатации требуется электричество. Он отличается сложной конструкцией и высоким уровнем шума. Материал теплообменника. Этот элемент бывает чугунным или стальным. Первый вариант более долговечен, т.к. не подвержен коррозии, но более хрупкий. В новых моделях используют серый чугун, который делает их более прочными и менее хрупкими. Теплообменник из стали легче, но он подвержен коррозии. Наддувная или атмосферная горелка. Первая установка отличается высоким КПД, хорошей мощностью, но стоит дорого. Второй вариант более доступный в плане стоимости, но маломощный. Наддувную горелку нужно покупать отдельно, а атмосферная входит в комплектацию газового котла. Конвекционная или конденсационная модель. Газовые котлы для обогрева частного дома часто строятся по конвекционной схеме. Горелка в этом случае генерирует тепловую энергию, а теплообменник забирает полученное тепло, которое отправляется в систему – его остатки уходят наружу. КПД таких устройств составляет 90-93%. У конденсационных агрегатов он несколько выше. Схема их работы такая: в отопительную систему забирается практически все генерируемое тепло, в результате чего появляется конденсат, который отправляет в дренаж. Пьезорозжиг или электрический розжиг горелки. В первом случае процесс розжига ручной, во втором – автоматический. Оцените безопасность эксплуатации. Многие современные газовые отопительные котлы оснащаются датчиками, контролирующими работу агрегата на всех этапах – от подачи воды и газа до вывода отработанных газов наружу. Они способны блокировать систему отопления, если неожиданно отключилось электричество или блокировать котел, если температура превысила установленную норму

Для таких датчиков важно постоянное наличие электроэнергии. Есть напольные установки, датчики которых функционируют в механическом режиме, независимо от электроснабжения

Рассчитайте мощность

Для обогрева 10 м2 жилой площади в отечественном климате нужно около 1 кВт тепловой энергии. В дальневосточных и северных регионах этот показатель увеличивается до 1,2-1,5 кВт, в южных – он составляет от 0,8 кВт. Не забудьте про запас, который необходим на случай излишне холодных зим и наличия тепловых потерь. Он, как правило, составляет 10-20%.

Как выбрать газовый котел для отопления Смотреть видео

Как выбрать газовый котел Настенный газовый котел или напольный газовый котел Какой котел лучше Смотреть видео

Мощность и производительность

Мощные газовые котлы Мощность – первая характеристика, которую вам стоит учитывать. По общему правилу на 100 м2 нужен котёл мощностью в 10 кВт. Но это условный расчёт, так как он не учитывает множества факторов!

Вторая важная техническая характеристика газового котла – производительность. Она определяет количество горячей воды, которой может обеспечить прибор в минуту. Если у вас одна точка водоснабжения, то объём будет 5 литров, что равно пропускной способности смесителя на умывальнике. В ванной или душевой кабине это будет 10-15 литров. В случае если точек водоснабжения несколько – сложите все цифры расхода.

Другие советы

Гостиная с кухней может быть совмещена и декорирована с разными недочетами

Важно просчитать и предвидеть все заранее. Оформители и мастера делятся советами, которые помогут избежать проблем при ремонте и обустройстве:. О того, насколько детально будет составлен проект, зависит результат

Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей. Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

О того, насколько детально будет составлен проект, зависит результат. Как ни странно, стоит учесть рост близких и родных. Также советуют просчитать примерное количество возможных гостей. Избавиться от запаха пищи можно, если установить сильную вытяжку или систему вентиляции

Небольшие модели больше подходят хозяйкам, которые мало готовят

Если в гостиной планируется спальное место, то важно, чтобы звон приборов и другой кухонной утвари не был слышен. Бесшумные посудомоечные машины и прочая техника придутся кстати

Кроме того, можно установить раздвижную дверь и поставить перегородку со звукоизоляцией. Если есть чувствительность к ультрафиолету, хозяева вешают плотные занавеси из светонепроницаемой ткани. Если бытовые приборы не подходят к направлению интерьера, их прячут за мебелью или убирают в кухонные шкафчики. При установке светильников и ламп руководствуются несколькими критериями

Важно, чтобы свет равномерно падать на все пространство. Особенно яркое освещение предпочтительно в кухонной зоне и там, где установлен обеденный стол. В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы

Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате. Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид. Кухня, совмещенная с гостиной, сочетает в себе:

В гостиной дизайнеры создают приглушенную атмосферу, используя настенные светильники и настольные лампы. Многоуровневые натяжные потолки со светодиодной лентой тоже хорошо смотрятся в этой комнате. Влагостойкие отделочные материалы более долговечны, их легко мыть. Таким образом, они долго сохраняют свой внешний вид. Кухня, совмещенная с гостиной, сочетает в себе:

• личные вкусы хозяев;
• надежные материалы для отделки;
• актуальные дизайнерские идеи;
• удобство;
• тенденции. Лучшие фото дизайна кухни гостиной

Нюансы установки КНР

Монтаж внешних отопительных устройств выполняется в соответствии со следующими нормативными документами:

• СП №41-104 от 2000г.
• СНиП №42-01 от 2002г.
• СП №42-101 от 2003г.

Поскольку особенности установки водогрейных котлов внутреннего и внешнего расположения различны, то в качестве руководства по монтажу используется и техпаспорт устройства. Инстанциями, контролирующими монтаж и эксплуатацию котлов внешней установки, являются Ростехнадзор и служба газа.

Условия монтажа газовых конструкций

КНР поставляются заказчикам в виде полного комплекта оборудования, уже готового к подключению к сети. Среди условий ввода их в эксплуатацию:

• Наличие ровной площадки, или фундамента для установки бокса.
• Смонтированная в здании сеть внутреннего отопительного трубопровода.
• Подводка к зданию отвода от газовой магистрали, при использовании природного газа.
• Разрешение от надзорных органов на установку и подключение оборудования.

Техусловие на размещение внешнего котлоагрегата выдаётся региональной службой газа, согласно с постановлением №1314 от 2013г и ГОСТ №54961 от 2012г. Разрешение выдаётся только после обследования водогрейного устройства и тепловой сети здания на соответствие техническим нормам.

Требования к дымоходу

Газовый котёл наружного размещения комплектуется системой дымоудаления, которая должна отвечать таким эксплуатационным параметрам, как:

• Диаметр дымохода не должен быть меньше патрубка котла.
• Изготавливаться из газонепроницаемых материалов.
• Дымоход комплектуется приёмником для образующегося конденсата.
• Строго вертикальная ориентация трубы в пространстве.
• Герметичность стыков отдельных сегментов.
• Высота трубы, для создания нормальной тяги, должна быть не менее 6 метров от уровня камеры сгорания.

Для лучшей тяги внутренний дымоход не должен иметь больше трёх колен с плавным закруглением поворотов. Прочие технические требования к монтажу дымоходов котельных содержаться в СНиП 2.04.05.91 и ДБНВ.25-20-2001г.

Правила установки и подключения

Наружный теплоагрегат подключается к газовой магистрали в соответствии с составленным проектом, после получения согласия надзорного ведомства. Для небольших котлов возведение фундамента не обязательно. Более массивные модификации потребуют предварительной заливки бетонной плиты. Опора на грунт должна происходить всей площадью днища, для равномерного распределения нагрузки.

Располагаться отопительные наружные устройства могут в непосредственной близости от здания, либо, если имеется такая возможность – на его крыше. Расстояние до стены отапливаемого объёкта может варьироваться от 2 до 50 м. При подключении электропитания обязательно оборудуется заземлительный контур. Далее производят подключение системы циркуляции теплоносителя и проводят опрессовку системы путём запуска сетевого насоса.

Пуск и требования к эксплуатации

Перед запуском котла в работу, производится предварительная подготовка:

1. На управляющей аппаратуре выставляется необходимое давление.
2. Открываются вентили подачи и «обратки» на трубопроводе с теплоносителем.
3. После заполнения системы водой, производится стравливание из неё воздуха.
4. На управляющую аппаратуру и КИП подаётся напряжение и проверяется их корректная работа.
5. В последнюю очередь запускается сетевой насос.

Ответственность за работу оборудования, согласно законодательным нормам, несёт его владелец. Регулярные технические осмотры, диагностику и текущий ремонт должны производить лицензированные организации, имеющие соответствующий допуск.

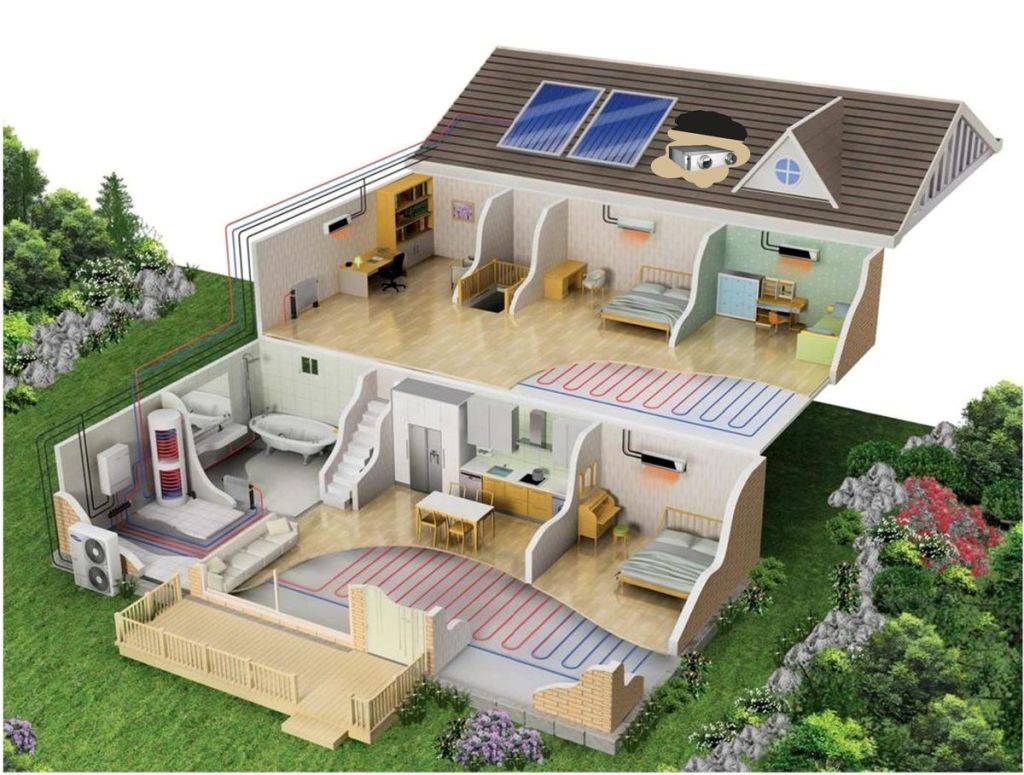

Современные экономичные технологии

К такой технологии можно отнести тепловой насос. С помощью земных ресурсов он способен выдавать минимум в 4 раза больше энергии, чем потребляет сам. Если Вам нужен котел на дом мощностью 20 кВт, то для обогрева подойдет тепловой насос мощностью всего 5 кВт. Работает тепловой насос от электричества. Стоит насос так же в 3-4 раза дороже, чем первоклассный газовый котел с высоким КПД.

В качестве обогрева можно использовать солнечные коллекторы. Тут вообще не требуется никаких энергозатрат. При должной установке солнечные коллекторы способны обогреть теплые полы и обеспечить Вас необходимым количеством горячей воды. Но опять же, все упирается в финансы.

За этими технологиями наше будущее. Настанет тот момент, когда и тепловой насос, и солнечный коллектор станут доступными для каждого.

В итоге мы получаем, что используя теплый пол + регулировка температуры + тепловой насос (или коллектор) мы можем получить по-настоящему самое экономичное отопление дома.

Если Вы смотрите далеко вперед и уверены, что можете себе позволить такие траты, то Вы определенно не пожалеете, смонтировав все это у себя дома.

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.
На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.
Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.
Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Тип розжига

Электророзжиг котла

Запустить бытовой котел в работу можно одним из двух способов:

• используя ручной метод — спички или зажигалку
• путем встроенных современных устройств — пьезорозжига или электроподжига

Электророзжиг позволяет экономить голубое топливо, поскольку при этом способе отсутствует постоянно горящий фитилек (запальник). А за год такое устройство способно сжечь до 100 кубометров газа. Если электропитание внезапно прекращается, котел перестает работать и включается автоматически, как только появляется электроснабжение.

Пьезорозжиг требует ручного включения котла, однако его преимущество заключается в независимости от наличия электроэнергии.

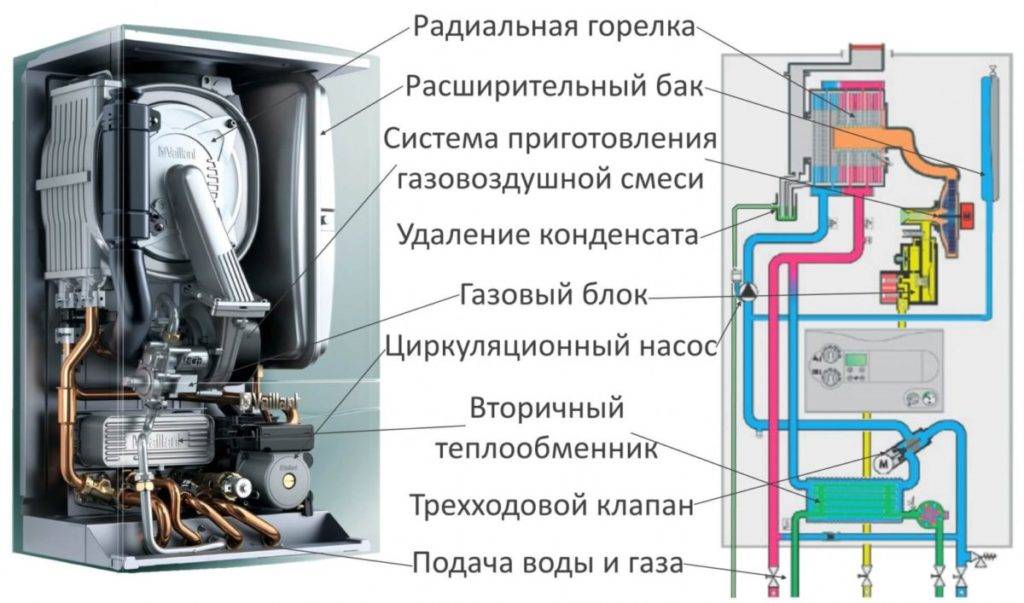

Принцип действия котла

Газовые нагреватели могут различаться конструктивно и по техническим параметрам, но принцип создания тепла в доме один — нагрев теплоносителя (вода/антифриз) сгорающим газом (природный/сжиженный). Подача газообразного топлива в жилое помещение не самое простое и безопасное дело, но потребителей привлекает газ, его сравнительная дешевизна и универсальность.

Голубое топливо можно использовать не только для отопления, но и для нагрева бытовой воды, используя колонки или двухконтурные модели нагревателей. Современное оборудование оснащено действенными системами безопасности, предотвращающими все возможные аварийные ситуации. Тем не менее есть правила эксплуатации, которые обязательны для выполнения и являются гарантией безопасной работы.

Недостатки

• Сложности и значительные затраты при подключении к магистральным газопроводам;
• необходимость точного соответствия топочной или иного места размещения котла требуемым нормам, а также прохождение согласований;
• дороговизна отопления при использовании баллонов или газгольдера;
• опасность взрыва газовых баллонов;
• энергозависимость (для случаев отключения электроэнергии в доме нужен генератор);
• опасность при нарушении правил размещения и эксплуатации газового оборудования, или отсутствии автоматической системы слежения за утечками;
• возможность поломок оборудования (особенно импортного) из-за скачков напряжения в российских электросетях.

Внимание! Игнорирование требований к подключению и эксплуатации газового оборудования создаёт не только проблемы с контролирующими органами, но и опасность для проживающих

Виды газового отопления в частном жилом помещении

По типу подачи газа — это:

1. системы с магистральным природным газом;
2. со сжиженным газом в баллонах или газгольдере.

Первый вариант является одним из самых экономичных видов отопления. Второй обходится владельцам в несколько раз дороже (по одному из источников, в пять раз).

При подключении магистрального газа необходимо заказывать проект газификации и проходить согласования в контролирующих органах.

Газовая труба заводится непосредственно к оборудованию в доме. Газ подаётся постоянно в автоматическом режиме.

Отопление с помощью баллонов или газгольдера предполагает самостоятельное обеспечение газом. Баллоны нужно постоянно менять (раз в 2–3 дня). Газгольдер (частное газохранилище) позволит создать более автоматизированную систему, ведь закачка в него газа может производиться раз в полгода-год.

В целом стоимость газохранилища и газа для него сделает отопление в несколько раз дороже. Но при наличии генератора такая система автономна, не зависит от подведения газопровода и может выдержать длительные перебои с подачей электроэнергии.

Газгольдера объёмом 2–3 куболитра хватит для отопления коттеджа порядка 150 кв. м., здание в 300 кв. м. потребует значительно большего объёма (по некоторым источникам до 9 куб. л).

Как смонтировать вентиляцию и дымоход

Система отвода продуктов сгорания газа и вентиляции устанавливается со строгим соблюдением правил по технике безопасности и монтажных работ. В противном случае это может привести к выходу из стоя оборудования, даже к взрывоопасным ситуациям. Вентиляция и каналы дымохода должны быть разделены – это главное требование в монтаже.

Основными параметрами естественного вентилирования считаются:

1. Для доступа в помещение свежего потока воздуха нужно организовать приточную вентиляцию. Для этого следует сделать входное окно в стене снизу, размером 1/30 части от общей площади комнаты, где установлено оборудование.
2. Вентиляционные каналы нужно держать постоянно открытыми для циркуляции воздушных потоков.
3. Нагреватель установить поближе к трубе дымохода.
4. Вытяжное отверстие должно соответствовать сечению входных патрубков нагревателя.
5. Что касается поворотов и изгибов, то их по количеству не должно быть больше 3 штук.
6. Материал изготовления тубы для дымохода – углекислая листовая сталь или нержавейка.

Дымоход, проходящий черед стенку, должен оснащаться двумя каналами:

• основным, для установки дымоходной трубы;
• ревизионным для технологической чистки, его располагают ниже основного на расстоянии 25 см.

Чтобы обеспечить безопасную работу газовому котлу, должны создаваться благоприятные условия для поддержки тяги. А для этого нужно правильно рассчитывать общую высоту дымохода, ее расположение, чтобы оголовок не смог попасть в зону ветрового подпора. А как правильно установить дымоход на газовый котел, можно узнать из паспорта на оборудование. Его производитель обязательно предоставляет покупателю вместе с товаром.

Для монтажа дымоходной трубы, при отсутствии инструкции к монтажу, существуют нормативы, регламентируемые СНиП:

1. Над плоской кровлей без конька дымоходная труба должна быть поднята на 500 мм над уровнем крыши или парапета, если он имеется по периметру.
2. Если трубу монтируют через скат, то расстояние от конька должно быть 1500 мм, оголовок дымохода поднимается на 500 мм от уровня конька.
3. Если дымоход выходит через крышу скатного типа, то расстояние относительно горизонтали должно составлять 1500-3000 от уровня конька, оголовок поднимется на высоту, не меньше вершины конька.
4. Если дымоходная труба проходит сквозь кровлю скатного типа с расстоянием от конька, большим 3000 мм, то выходное отверстие следует делать на условно проведенной линии от его вершины под углом 10 градусов.

Система водоочистки

Вода в газовом котле нагревается в специальном теплообменнике. И какую бы марку котла вы не выбрали, при некачественной воде он обязательно через какое-то время выйдет из строя.

Что же делать?

Ошибка №18
Нельзя запускать систему отопления и устанавливать котел без определения качества воды.

После ее лабораторного анализа и выявления повышенного содержания соли или железа, хочешь-не хочешь, а придется делать водоподготовку.

Затратно? Конечно. Но это менее затратно, чем регулярный ремонт котла в дальнейшем. На нашей воде без очистки вообще не стоит брать котлы с битермическим теплообменником.
