Схемы для подключения счетчика электроэнергии своими руками: инструкция по выполнению работ и практические советы

Прямое включение трёхфазного прибора

Наиболее простым способом подключения, который напоминает стандартную схему установки счётчика однофазного типа является прямое включение прибора контроля потребления электроэнергии. Основной отличительной чертой таких устройств является наличие большего количества клеммных контактов, чем в однофазных аналогах. В свою очередь, сам монтажный процесс трёхфазного прибора «Меркурий» заключается в определённой последовательности действий.

Читать также: Инверторный стабилизатор напряжения с двойным преобразованием

  1. Подводящие проводники зачищаются от изоляции и подключаются к защитному автоматическому выключателю трёхфазного типа.
  2. Сразу за автоматом выполняется подключение фазных жил в количестве 3 шт. к парным клеммным контактам начиная с правой стороны прибора. Соответственно вывод фазной проводки выполняется с нечётных зажимов.
  3. Подключение нулевого проводника выполняется соответственно к двум оставшимся контактам 7 и 8.
  4. Сразу за электрическим счётчиком монтируются трёхполюсные защитные автоматы.
  5. К счётчику «Меркурий» можно подключать и стандартное бытовое оборудование. С этой целью необходимо выполнить отводку однополюсного автомата от любого фазного провода и, естественно, от нулевой клеммы.

Если запланирована установка нескольких потребителей однофазного типа, то они должны равномерно распределяться, для чего подключаются через автоматы с разных фазных проводников, взятых сразу после электросчётчика.

Преимущества и недостатки

Конструкция ТТ обеспечивает возможность безопасного подключения электросчетчика, который в нормальных условиях функционирует на рабочей сетевой частоте 50 Гц и номинальном токе во вторичной обмотке, равном 5-ти Амперам. Выбор значения Ктр = 100/5, например, позволяет рассчитать кратность передачи, обеспечивающей получение в нагрузочной цепи тока в 100 Ампер. В данном случае она соответствует 20-ти.

За счёт использования трансформаторных изделий этого класса удалось отказаться от неудобных в изготовлении и громоздких электрических приборов. Помимо этого, возможность подключения счетчика через трансформаторы тока гарантирует их надежную защищённость от КЗ и перегрузок.

Монтаж и подключение счётчика

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

  • Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.
  • Следующий этап — это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
  • Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
  • После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

Добрый день, дорогие читатели сайта

Сам Электрик

! В этой статье описываются схемы подключения трехфазного счетчика электроэнергии (ТС) в электросеть и даются советы по монтажу. Рекомендуем не только изучить предоставленные электросхемы, но и просмотреть видео уроки, на которых описывается технология электромонтажа и остальные, немаловажные нюансы.

Типы счетчиков электроэнергии

На сегодняшний день эти устройства различают, в первую очередь, по принципу действия. Существуют следующие виды электросчетчиков:

Индукционные. В основе работы таких устройств лежит принцип электромагнитной индукции. Счетчики такого типа были чрезвычайно распространены в последние десятилетия ХХ века из-за их высокой надежности, небольшой погрешности в измерениях и низкой стоимости. В настоящее время индукционные устройства перестают соответствовать возрастающим требованиям к учету электроэнергии, так, они неспособны качественно работать при наклоне корпуса более 10, чувствительны к перепадам температур и воздействиям сильных магнитных полей. Кроме того, на сегодняшний день появилось достаточно большое количество способов замедлить или остановить вращение алюминиевого диска, который входит в конструкцию таких устройств. Для этого применяют самые разные приспособления – от специальных трансформаторов до мощных ниодимовых магнитов.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Шурупы для ГВЛ: технические характеристики саморезов, размеры

Электронные электросчетчики. В настоящее время такие приборы учета электроэнергии активно заменяют устаревшие индукционные модели. В немалой степени этому способствует государство, обязывая потребителей устанавливать счетчики такого типа, а также повышая требования к точности учета электроэнергии. К главным преимуществам электронных устройств можно отнести их высокую надежность, точность измерений, небольшие габаритные размеры, возможность учета электроэнергии по нескольким тарифам в зависимости от времени суток, а также значительные сложности, возникающие при попытках «обмануть» такой счетчик.

В зависимости от количества фаз электрической сети, в которой выполняется установка электросчетчика, может быть использована однофазная или трехфазная его модель. Однофазные устройства являются более дешевыми и простыми в установке и эксплуатации. В подавляющем большинстве квартир в современных домах используется именно однофазная сеть.

Существуют счетчики, предназначенные для учета активной и реактивной электрической энергии. Поскольку в системах электроснабжения квартир и частных домов, где возможно самостоятельное подключение электросчетчиков, должны использоваться приборы учета активной энергии, то имеет смысл ограничиться рассмотрением только таких их моделей.

Что касается двухтарифных или трехтарифных устройств, то их установка связана с получением дополнительных разрешений от компании-поставщика электроэнергии и требует заключения отдельного договора. В последнее время нагрузка на электрические сети значительно возросла, что провоцирует поставщиков электроэнергии стимулировать население к переходу на двухтарифные (двухзонные) приборы учета.

Как правило, трехтарифные устройства применяют на предприятиях, хотя законодательно не запрещена их установка в частных квартирах.

Еще одним признаком, по которым могут быть классифицированы счетчики электрической энергии, является их напряжение и номинальный ток. Установка устройств, которые предназначены для работы с номинальным током, превышающим значение 100 А, осуществляется посредством косвенного включения (через трансформаторы тока). Такие приборы используются в трехфазных сетях с мощными потребителями, их установка осуществляется исключительно специалистами.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Инструменты для шпаклевки: применение разных видов шпателей

При выборе модели счетчика для установки его своими руками нужно обращать особое внимание на время опломбирования корпуса устройства. По существующим законам пломба на однофазном счетчике не должна быть старше одного года

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

  1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
  2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

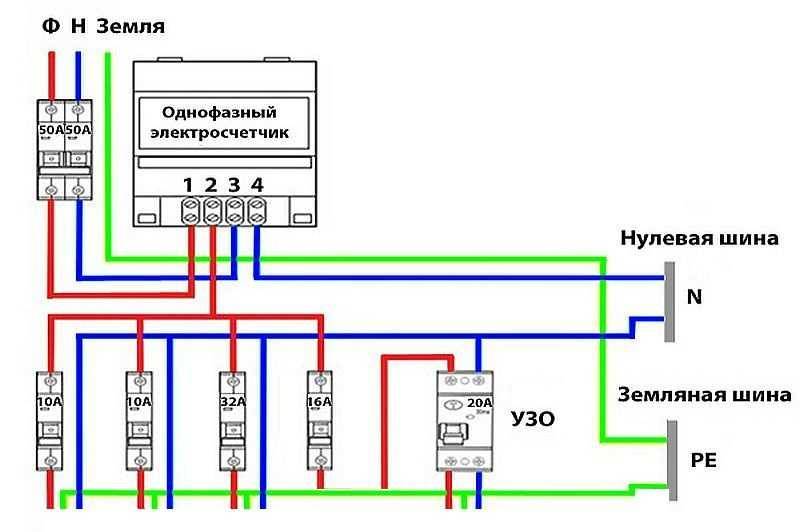

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины. Посмотрите подключение счетчика в видео-формате

Модель механическая, но сам процесс соединения проводов ничем не отличается

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

Типы счетчиков электроэнергии

На сегодняшний день эти устройства различают, в первую очередь, по принципу действия. Существуют следующие виды электросчетчиков:

Индукционные. В основе работы таких устройств лежит принцип электромагнитной индукции. Счетчики такого типа были чрезвычайно распространены в последние десятилетия ХХ века из-за их высокой надежности, небольшой погрешности в измерениях и низкой стоимости. В настоящее время индукционные устройства перестают соответствовать возрастающим требованиям к учету электроэнергии, так, они неспособны качественно работать при наклоне корпуса более 10, чувствительны к перепадам температур и воздействиям сильных магнитных полей. Кроме того, на сегодняшний день появилось достаточно большое количество способов замедлить или остановить вращение алюминиевого диска, который входит в конструкцию таких устройств. Для этого применяют самые разные приспособления – от специальных трансформаторов до мощных ниодимовых магнитов.

Электронные электросчетчики. В настоящее время такие приборы учета электроэнергии активно заменяют устаревшие индукционные модели. В немалой степени этому способствует государство, обязывая потребителей устанавливать счетчики такого типа, а также повышая требования к точности учета электроэнергии. К главным преимуществам электронных устройств можно отнести их высокую надежность, точность измерений, небольшие габаритные размеры, возможность учета электроэнергии по нескольким тарифам в зависимости от времени суток, а также значительные сложности, возникающие при попытках «обмануть» такой счетчик.

В зависимости от количества фаз электрической сети, в которой выполняется установка электросчетчика, может быть использована однофазная или трехфазная его модель. Однофазные устройства являются более дешевыми и простыми в установке и эксплуатации. В подавляющем большинстве квартир в современных домах используется именно однофазная сеть.

Используемые в настоящее время электросчетчики должны соответствовать точности 2 или 2,5%. Согласно принятому в 1996 году ГОСТ 6570-96 «Счетчики электрические активной и реактивной энергии индукционные. Общие технические условия», класс точности устройств, обслуживающих бытовые потребители, не должен быть ниже 2.

Существуют счетчики, предназначенные для учета активной и реактивной электрической энергии. Поскольку в системах электроснабжения квартир и частных домов, где возможно самостоятельное подключение электросчетчиков, должны использоваться приборы учета активной энергии, то имеет смысл ограничиться рассмотрением только таких их моделей.

Что касается двухтарифных или трехтарифных устройств, то их установка связана с получением дополнительных разрешений от компании-поставщика электроэнергии и требует заключения отдельного договора. В последнее время нагрузка на электрические сети значительно возросла, что провоцирует поставщиков электроэнергии стимулировать население к переходу на двухтарифные (двухзонные) приборы учета.

Использование двухтарифных счетчиков имеет смысл только в случае значительного потребления электроэнергии в часы, не соответствующей пиковой нагрузке на электрическую сеть. Помимо высокой стоимости самого двухтарифного (двухзонного) счетчика, дополнительные средства придется потратить на его программирование.

Как правило, трехтарифные устройства применяют на предприятиях, хотя законодательно не запрещена их установка в частных квартирах.

Еще одним признаком, по которым могут быть классифицированы счетчики электрической энергии, является их напряжение и номинальный ток. Установка устройств, которые предназначены для работы с номинальным током, превышающим значение 100 А, осуществляется посредством косвенного включения (через трансформаторы тока). Такие приборы используются в трехфазных сетях с мощными потребителями, их установка осуществляется исключительно специалистами.

При выборе модели счетчика для установки его своими руками нужно обращать особое внимание на время опломбирования корпуса устройства. По существующим законам пломба на однофазном счетчике не должна быть старше одного года

Монтаж электрощитка

Для монтажа счетчика СО 505 используем Щиток Квартирный пластиковый типа ЩК (напоминаю, это малобюджетный вариант замены). Вот нижняя часть электрощитка, которая крепится к стене:

Электрощиток для счетчика

Саморезами указаны три пластиковые вставки, входящие в комплект щитка, к которым будет крепиться счетчика. Эти вставки свободно двигаются (и могут свободно выпадать) в своих пазах.

Счетчик СО-505 сзади имеет три отверстия для монтажа, через которые он крепится к этим вставкам:

Внешний вид электросчетчика СО505 сзади

Теперь необходимо надежно закрепить заднюю панель электрощитка на стене:

Монтаж электрощита для счетчика

Очень важно, чтобы задняя панель была закреплена без перегибов, чтобы потом без проблем одеть на неё верхнюю крышку и чтобы ровно вошли автоматы. Для монтажа используем переноску (запитанную от соседей), перфоратор, дюбеля на 6 или 8, саморезы. Я обычно соседей не тревожу, подключаюсь через двухполюсный автомат к имеющимся проводам в квартире, и аккуратно делаю нужные отверстия под дюбеля

Этот способ также рассмотрен в статье про прокладку кабеля до счетчика, см. ссылку в начале статьи

Я обычно соседей не тревожу, подключаюсь через двухполюсный автомат к имеющимся проводам в квартире, и аккуратно делаю нужные отверстия под дюбеля. Этот способ также рассмотрен в статье про прокладку кабеля до счетчика, см. ссылку в начале статьи.

Электронные электросчётчики

Представляют собой группу современных устройств учёта и сбора данных о потреблении и расходе электроэнергии. Эти приборы оснащены более сложной компонентной базой, которая позволяет осуществлять вычислительные операции с достаточным уровнем точности.

Электронные электросчётчики

Основная задача электронных электросчётчиков заключается в круглосуточном сборе информации о показаниях мощности, потребляемой частью электрической схемы, за которой осуществляется контроль, и по следующим предоставлении данных в привычном для человека виде.

Эти приборы создаются для взаимодействия с двумя типами цепей тока:

  • Постоянной величины (приборы, взаимодействующие с данным типом цепей, используются исключительно на крупных предприятиях, где эксплуатируется мощная аппаратура и оборудование).
  • Синусоидальной гармонической формы.

Счётчик, взаимодействующие с цепями переменного тока, изготавливаются для использования в бытовых целях и применяются для подключения в однофазные и трехфазные системы подачи напряжения (электричества).

Конструктивно электронные счётчики изготавливаются из следующих элементов:

  • Клеммной колодки, предназначенной для соединения с электрическими проводами.
  • Панели ЖКИ дисплея, служащей для вывода данных.
  • Органов управления.
  • Измерительных трансформаторов.
  • Печатной платой с электронными компонентами.
  • Защитного кожуха (корпуса).

Принцип работы электронных энергосчётчиков

На два счётчика — тока и напряжения — от сети поступают сигналы. Далее, эти сигналы с выходов датчиков поступают на усилители, где происходит их усиление. Затем усиленные сигналы подаются на АЦП (аналого-цифровой преобразователь) и преобразовываются в цифровой вид. После оцифрованные сигналы подводятся к перемножителю.

Далее, производится фильтрация оцифрованного сигнала и вывод на устройства:

  1. Индикации;

  2. Интегрирования;

  3. Передачи измерений;

  4. Дальнейшего преобразования.

Преимущества и недостатки электронных счётчиков

Преимущества:

  • Высокий класс точности измерений (от 1 единицы).
  • Наличие нескольких тарифов (от 2).
  • Возможность учёта реактивной и активной составляющей, используя один аппарат.
  • Двунаправленный энергоучёт.
  • Измерение качественных и количественных показаний мощности.
  • Хранение данных учёта электроэнергии.
  • Доступность данных.
  • фиксация попыток хищения электроэнергии.
  • Дистанционный доступ к показаниям.
  • Компактность.

Недостатки:

  • Повышенная чувствительность к колебаниям напряжений в сети.
  • Относительно высокая стоимость.
  • Сложность ремонта (в силу элементных особенностей).

Особенности подключения трехфазных счетчиков

Схема трехфазного счетчика реализуется прямым или косвенным способом. Первый вариант подходит для маломощных потребителей, второй – для оборудования в трехфазной сети.

Специфика прямого подключения


Прямое подключение трехфазного электросчетчика

Подключать аппарат прямым способом следует так:

  1. Зачистка кабеля от изоляции и его подсоединение на трехфазный автомат.
  2. Подключение трех фазных кабелей на клеммы № 2, 4 и 6 счетчика.
  3. Вывод проводов фазы на клеммы № 1, 3 и 5.
  4. Подвод входного (клемма № 7)и выходного (клемма № 8) нейтрального провода.
  5. Монтаж автоматических защитных выключателей на 3 полюса.

Для одиночного подключения однофазных устройств от отходящей фазы применяются провода от нейтрали зануления. Несколько групп потребителей-однофазников запитываются равномерно через выключатели разных фаз.

Косвенное подключение


В случае превышения нагрузки потребления номинала тока используется специальный разделительный прибор. Трансформатор выпускается с двумя обмотками. Первая – шина, продетая через середину, служит для защиты разрыва силовых проводов. Вторичная обмотка в виде витков тонкого кабеля подводится на счетчик.

Косвенная схема подсоединения трехфазного электросчетчика реализуется посредством фиксации трансформаторов на заднюю часть шкафа. Первичные обмотки подсоединяются после рубильника ввода и предохранителей защиты в разрыв фазных кабелей. Подключение делается так:

  1. Подвод одного конца кабеля с сечением 1,5 мм2 на участок от силового провода А-фазы до трансформатора.
  2. Вывод второго конца кабеля на клемму № 2 счетчика.
  3. Аналогичное подсоединение проводов фазы В и С, их вывод на клеммы № 5 и № 8.
  4. Прокладка проводов с сечением 1,5 мм2 по направлению от клемм вторичной обмотки до клемм № 2 и 3 электросчетчика.
  5. Аналогичное подключение обмоток устройств В и С на клеммы № 4, 6 и № 7, 9.
  6. Подключение клеммы № 10 на общую нейтральную шину зануления.

СХЕМА ПОДКЛЮЧЕНИЯ ОДНОФАЗНОГО СЧЕТЧИКА В ЭЛЕКТРОЩИТЕ

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают – защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля. Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения

Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!
