Схема водяного теплого пола – технология укладки

Шаг 7 Укладка труб теплого пола

Укладывать трубу при монтаже водяного теплого пола своими руками можно несколькими способами: на предварительно уложенную сетку мак, на полистирол или на специальную ленту. На способ по сути влияет способ крепления трубы, который Вы будете использовать.

Варианты укладки труб для монтажа теплого пола имеют названия «змейка» и «улитка». Их определили по рисунку из труб, соответственно, в виде змейки или радиального панциря улитки. «Змейка» укладывается в узких, вытянутых проходах, коридорах. «Улитка» – в помещениях с квадратной и прямоугольной формой пола.

Технические особенности вариантов укладки

Способы раскладки трубы теплого пола

Способ укладки улиткой имеет ряд преимуществ, по сравнению со вторым способом, при монтаже и теплоотдаче. Среди них:

• Трубу приходится гнуть всего на 90℃, а не на 180℃, как при варианте «змейка». В последнем случае это технически сложнее выполнить.
• Если труба изогнута на 180℃ выше гидравлические потери.
• При укладке улиткой теплораспределение в помещении равномернее.
• Потери тепла с вариантом «змейка» от места подачи горячей воды до охлажденного стока очень заметны. В среднем разница в противоположных углах комнаты со «змейкой» составляет примерно 10℃.

Расчет трубы теплого пола

Рассчитать расход трубы на квадратный метр теплого, можно, исходя из шага укладки и площади помещения. Результаты находятся по специальной формуле, их можно сгруппировать в таблицу и использовать в дальнейшем.

Расчет трубы простой:

Шаг укладки	Примерный расход трубы в метрах на метр квадратный
100	10
150	6,7
200	5

К результатам расчета необходимо также приплюсовать длины подводящих участков от обогреваемой комнаты до коллекторного шкафа. В среднем это от 3-х до 10-ти дополнительных метров трубы.

Главные принципы укладки труб теплого пола:

• начало «змейки» всегда располагают от холодной (наружной) стены и укладывают по направлению к противоположной внутренней;
• шаг укладки труб должен варьироваться от 100 до 300 мм;
• диаметр труб должен составлять 16 или 20 мм;
• от всех стен трубы укладываются на расстоянии не менее 150 мм;
• длина петли должна быть не больше 100 м при диаметре трубы 16 мм и не более 120 м при диаметре 20 мм;
• стыки труб нежелательны.

Особенности укладки теплого пола улиткой

Если теплый пол – единственный вариант обогрева, то помещение условно разделяют на 2 зоны: краевую и основную. Краевая зона располагается вдоль уличных стен, оконных проемов, где общие теплопотери больше. При наличии одной холодной стены, краевая зона имеет прямоугольную форму со стороной вглубь комнаты – 1 м. В угловой комнате, где состыковываются две уличные стены, краевую зону делают Г-образной формы.

В краевой зоне трубы укладываются с меньшим шагом, он составляет примерно 10 см. Тогда как в основной зоне шаг укладки бывает обычно 20 см. В большом помещении краевую и основную зоны формируют двумя петлями труб. При небольшой площади обходятся одной петлей. Ее укладывают в разных зонах по-разному. Здесь требуется определенная сноровка и опыт, чтобы одну петлю виртуозно разложить двумя разными зонами. Причем должен соблюдаться главный принцип: чем меньше шаг укладки, тем больше поток тепла.

Монтаж коллектора

Коллектор должен содержать количество выходов, достаточное для подключения всех контуров.

То же самое касается возвратного коллектора. В самом простом варианте он содержит в своем составе только клапаны, необходимые для одностороннего тока воды.

Наличие сервоприводов позволяет осуществлять открытие или закрытие клапанов.

Термостат дает возможность задать определенную температуру и подвергать ее регулировке. Он связан с клапанами при помощи контроллеров и выведен в доступное для пользователей системой место.

Размещать термостат необходимо в удалении от сквозняков, холодных или горячих потоков воздуха для адекватной передачи информации.

Устанавливается коллектор на высоте 50 см на настенный кронштейн или в специальный ящик, вмонтированный в стену. Трубы входят в угловой фиксатор и закрепляются при помощи евроконусов.

Для установки термостата понадобится кабель длиной 1.5-3 м и наличие розетки рядом с его месторасположением.

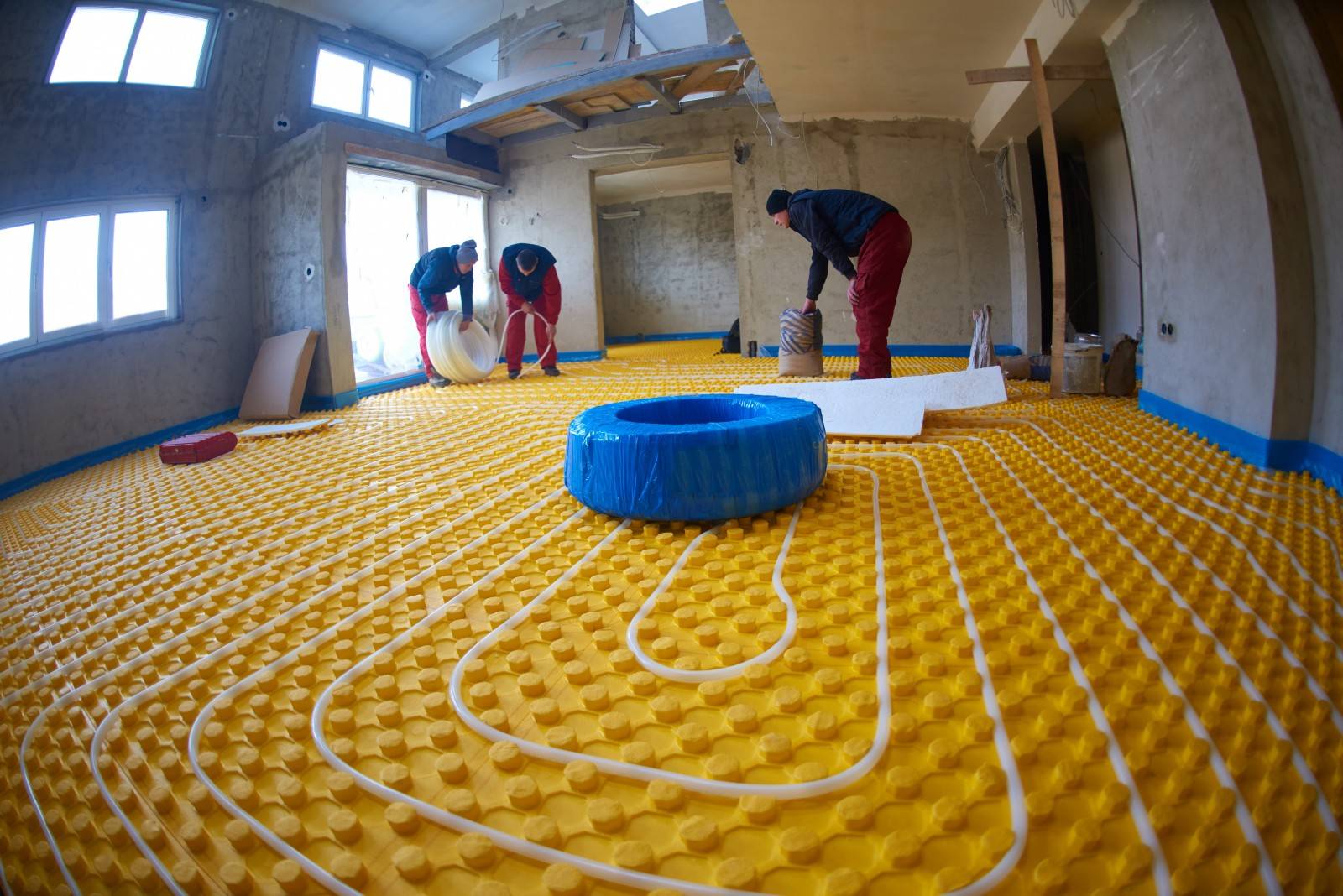

Как укладываются трубы

На выровненную поверхность пола укладываются полистирольные плиты. Они служат для температурной изоляции и препятствуют распространению тепла во всех направлениях.

Собственно укладка труб осуществляется двумя основными способами: бифилярно (параллельными рядами) и меандрово (спирально).

Первая разновидность применяется, когда имеется уклон полов, нет необходимости в строго равномерном обогреве. Вторая – требует больших усилий и точности, применяется при использовании насосов меньшей мощности.

Количество контуров зависит от размеров отапливаемого помещения. Максимальная площадь для размещения одного контура – 40 кв м. Шаг укладки может быть как равномерный на всем ее протяжении, так и различаться в зависимости от необходимости усиленного обогрева в определенных зонах. Средняя длина шага составляет 15-30 см.

Поскольку трубы испытывают сильное гидравлическое давление то при установке водяного теплого пола недопустимо их соединения при помощи муфт. Для каждого контура можно использовать только одну муфту.

Рекомендуется использовать один контур для отопления каждого помещения, в том числе ванной комнаты, лоджии, кладовки, сарая. Чем меньше контур, тем выше его теплоотдача, что особенно актуально для угловых помещений.

Инструменты и материалы

Существует несколько способов укладки водяного отопительного контура из металлопластиковых или полипропиленовых труб, а именно традиционный бетонный способ и настильный.

Для традиционной бетонной технологии монтажа нам нужно подготовить следующее:

• Трубы для теплого пола сечением 20 мм, пластмасовые хомутики для крепления или специальные траки;
• самовыравнивающуюся смесь для подготовки основания (+ игольчатый валик и шипованные насадки на обувь);
• демпферную ленту + жидкие гвозди;
• листовой фольгированный теплоизолятор, плотная полиэтиленовая пленка и скотч;
• арматурную сетку, пластиковые хомуты или крепежную проволоку;
• цементную смесь для стяжки и емкость для приготовления рабочей смеси;
• уровень и рулетку;
• маяки и правило.

Так – же существует настильная технология монтажа, которая позволяет обойтись без заливки стяжки. Для проведения подобных работ нам потребуется:

• полистирольные плиты или плиты ДВП с пазами под монтаж специальных алюминиевых пластин;
• алюминиевые пластины с каналами для фиксации труб;
• листы из гипсоволокна.



Температурные режимы и финишное покрытие

В соответствии со СНиП 41-01-2003 в жилых помещениях средняя температура пола должна быть 26°С, а в нежилых – 31°С, как и в комнатах с повышенной влажностью, таких, как ванная. Над трубой максимальная температура пола составляет 35°С.

Когда в качестве завершающего покрытия используется ламинат или же паркет, то максимальная температура пола не может быть больше 27°С, а при применении ковролина – 31°С. Особые санитарные нормы регулируют температуру покрытия в местах постоянного пребывания детей (ВСН 49-86): она не должна быть больше 24°С.

Специалисты утверждают, что оптимальными финишными покрытиями, при которых применение полов с подогревом даёт лучший эффект, являются керамогранит и плитка.

Действительно, их преимущества очевидны:

• это долговечные и прочные материалы;
• при их нагреве не выделяются вредные вещества;
• высокая теплоёмкость этих покрытий позволяет ходить по ним босиком, не испытывая дискомфорта.

Впрочем, водяные полы используют в комбинации и с другими финишными покрытиями. В частности с линолеумом и таким ковролином, у которого есть специальная пометка.

Как рассчитать количество труб

На этапе проектирования, после того как все расчеты произведены, можно понять какое количество труб в погонных метрах может потребоваться. Это позволит оценить стоимость материала.

Основные этапы монтажа

Так, при площади комнаты 12 м² температура воздуха должна соответствовать + 20 градусам. Ширина краевых участков вдоль стен с мебелью должна составлять 30 см. Если одна стена имеет длину 6 м, а две другие 2, то рабочая площадь системы может рассчитываться по следующей формуле: 12 – 0,3*(6+2+2) = 9 м².

При определении теплопотерь в помещении учитывают площадь остекления, характеристики утеплителя, используемого в ограждающих конструкциях, высоту помещения. Полученное значение варьируется в диапазоне от 20 до 300 Вт/м² в зависимости от теплоэффективности конструкций и используемых стеклопакетов, толщины стен и количества проемов.

Монтажные схемы водяного пола

Монтажных схем укладки теплых водяных полов не так уж много:

• Змейка. Монтаж осуществляется петлями.
• Улитка. Трубы располагают по спирали.
• Комбинированный.

Схема #1 – классическая “улитка”

Когда используют монтаж в форме улитки, трубы по которым в комнату подаётся горячая вода, и те, по которым остывшая вода возвращается обратно, размещаются по всей площади комнаты и проходят параллельно друг другу.

Нагрев помещения выполняется равномерно. Если комната, в которой происходит монтаж, имеет стену, выходящую на улицу, в ней может быть использована сдвоенная спираль. Малую спираль размещают вдоль холодной стены, а на оставшейся площади располагают вторую спираль.

Спираль действительно похожа на улитку. Когда её витки располагаются недалеко от “холодной” внешней стены комнаты, шаг между элементами конструкции может быть уменьшен

Преимущества:

• нагрев выполняется равномерно
• уменьшается гидравлическое сопротивление;
• для спирали требуется меньше труб;
• изгиб выполняется плавно, поэтому шаг можно сократить.

Недостатки такой схемы это трудоемная укладка, и сложность проектирования по сравнению с другими вариантами раскладки.

Витки спирали равномерно покрывают всю комнату, отдавая тепло одинаково активно по всей поверхности пола. Изображенная на схеме синим, отводящая остывшую воду труба тоже проходит по всему помещению

Схема #2 – укладка змейкой

Это вариант укладки уместен в таком помещении, которое разделено на функциональные зоны, в которых предполагается использование разных температурных режимов.

Если первый виток пустить по периметру комнаты, а внутри него создать одинарную змейку, то одну половину комнаты будет хорошо согревать поступающая горячая вода, а во второй половине будет циркулировать остывшая, и будет прохладно.

Простая змейка чаще всего используется в тех помещениях, в которых применяется зонирование: где-то поверхность пола может быть теплее, а где-то прохладнее

Можно применить и другой вариант той же укладки – двойную змейку. При ней возвращающая и подающая труба проходят по всему помещению рядом друг с другом.

Третий вариант – угловая змейка. Он используется для угловых помещений, в которых на улицу выходят не одна, а две стены.

Петли змейки тоже могут покрывать комнату равномерно, но сразу бросается в глаза тот факт, что трубы в этом случае изогнуты больше, чем при укладке спирали

Преимущества:

такую схему просто и спроектировать, и воплотить в жизнь.

Недостатки:

• перепад температур в одном помещении;
• изгиб труб достаточно крут, чтобы при небольшом шаге привести к излому.

Схема #3 – комбинированный вариант

Не все помещения имеют прямоугольную форму. Для таких комнат и для тех, которые имеют две наружные стены, разрабатывают комбинированные варианты укладки.

Если помещение рядом с наружными стенами нужно нагревать интенсивнее, можно именно там проложить горячие трубы, расположенные петлями, которые иногда располагаются практически под прямым углом друг к другу.

Ещё одной возможностью прогрева помещения вдоль холодной стены является уменьшение шага расположения труб именно в этом месте.

Не каждая комната в современных индивидуальных постройках может сохранить прямоугольную форму. Для покрытия водными теплыми полами такой поверхности необходима комбинированная укладка

Если вы захотите смонтировать водяной пол с подогревом в своей городской квартире, находящейся в многоквартирном доме, вам, скорее всего, потребуется специальное разрешение.

И такой вид обогрева сможет функционировать только в период отопительного сезона. Но современные новые дома ещё на стадии создания проекта предусматривают именно такие теплые полы. Они работают от единого автономного котла и могут функционировать круглогодично.

Комбинированная укладка – отличный вариант монтажа, который выручает в том случае, когда комната требует разделения по зонам обогрева

Сравнение теплого пола с радиаторами

Если сравнивать привычную уже радиаторную систему отопления с теплым полом, то в случае первой горячие потоки воздуха устремляются сначала вверх при нагреве, а затем только опускаются вниз. Поэтому с радиаторами довольно часто мы ощущаем холодный пол.

Установленный теплый пол работает по другому принципу. Трубы теплого пола нагревают сначала стяжку, затем стяжка излучает тепло равномерно снизу вверх. Чем выше, тем менее интенсивный прогрев.

Поэтому в плане распределения тепла теплые полы смотрятся гораздо выигрышнее. Что касается экономичности, то обе системы плюс-минус одинаковы.

Схема монтажа теплого пола от трехходового клапана

Схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя  к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Популярные схемы укладки труб и их особенности

К основным схемам укладки труб с теплоносителем относят «змейку» и «спираль», а также часто применяются другие варианты укладки на их основе, например, «змейка» без краевых зон.

Распространенные методы укладки

«Змейка» удобный вариант, который легко укладывается в небольшом по площади помещении, однако прогрев труб в этом случае происходит неравномерно. Поэтому вдоль стены, характеризующейся большими теплопотерями, укладывают трубы, которые расположены ближе к коллектору (в начале) и лучше прогреваются.

Шаг укладки труб по этой схеме не должен быть больше 30 см, в противном случае напольное покрытие будет иметь неравномерную температуру – тепло будет ощущаться над трубами, а холод между ними. Расстояние между крайними трубами делают 20 см и меньше.

«Змейка» и «спираль» – оптимальные способы формирования контура

Схема «спираль» отличается таким способом укладке, при котором подающую и обратную трубу располагают параллельно друг другу. За счет этого решается вопрос неравномерного прогрева пола, и температура над обеими трубами имеет примерно равное значение.

Варианты укладки

Спиральный тип укладки наиболее актуален для больших помещений, при этом расстояние между трубами составляет 20 см.

Проект водяного теплого пола

Причины, по которым необходима схема монтажа водяного пола, заключаются в следующем:

1. В случае если система монтируется в новостройке, наличие подобной схемы поможет официально сдать помещение в эксплуатацию. Многим приходится оформлять схему уже после процесса ее установки, чтобы ввести ее в эксплуатацию.
2. При обращении к монтажникам для установки системы, необходимо заключение подрядного договора, который в своей основе имеет схему проектирования всей отопительной системы.
3. Данный шаг позволяет организовать весь процесс монтажа водяного теплого пола и сэкономить время и деньги. Согласно расчетам специалистов, такое удовольствие, как теплый пол, не является особенно дешевым, именно поэтому целесообразным считается осуществление четкого расчета необходимых материалов и приспособлений, чтобы минимизировать лишние элементы и, тем самым, не растрачиваться на их бесполезное приобретение. К тому же наличие расчетов также позволяет спланировать весь процесс монтажа и обеспечить комфортные условия работы в течение всего ремонта.

Для создания такой схемы, необходимо предоставить проектировщику всю требуемую информацию, такую, как:

• Подробный план дома, с учетом всех этажей, размеров окон, расположения дверей и стен снаружи.
• Тип материала, из которого сделаны наружные стены, а также параметры дверей и окон.
• Необходимый уровень температурного режима в помещении.
• Расположение теплового котла и его соотношение с напольной поверхностью.
• Размещение внутренних стояков и разнообразных отводов.
• Информация, связанная с ПСО, включая расположение мебели и фактуры поверхностей.

укладки водяного теплого пола

Какие ошибки допускаются во время составления схемы

Для тех, кто имеет большой опыт производства работ, эти ошибки кажутся смешными, но новички нередко на них не обращают внимания. В дальнейшем возникают большие проблемы, приходится некоторые архитектурные конструкции переделывать.

1. Не учитывается высота оконных и дверных проемов, места расположения батарей отопления под окном. Проемы имеют стандартные размеры, а теплый пол всегда поднимет финишное покрытие. Как результат – высота проемов уменьшится, их придется переделывать. Уменьшение высоты может превышать 10–15 сантиметров в зависимости от используемой схемы отопления. Увеличить высоту проемов довольно сложно, над ними установленная балка, ее демонтаж/монтаж требует практических знаний выполнения строительных работ. Поднятие чистового пола нужно учитывать на стадии проектирования дома, а для этого схема укладки уже должна быть готова.

2. Рекомендуется все существующие домовые инженерные коммуникации прятать в «пироге» теплого пола. Таким способом удастся ускорить работы и улучшить внешний вид помещения. Нет надобности тянуть отопительные и водопроводные трубы по стенам, штробить их, сверлить отверстия и т. д.

3. Нельзя делать большую заливку теплого пола без разделения на части. Нагрев стяжки существенный, тепловые расширения имеют высокие значения. При таких условиях эксплуатации стяжка обязательно даст трещины, в худшем случае возможно вспучивание. Трещин может быть так много, что они окажут негативное влияние на прочность конструкции. Для того чтобы избежать подобного явления, на схеме следует предусмотреть деление большой по площади стяжки на несколько участков при помощи демпферной ленты. Оптимальный размер одного участка в пределах 15–20 м2.
4. Неопытные строители на следующий день поле укладки стяжки включают отопление в надежде, что таким способом ускоряют процесс застывания. Это большая ошибка, в таких условиях цементная смесь не застывает, а высыхает. В результате химические реакции прекращаются, цемент никогда не наберет прочности. Профессионалы, наоборот, в слишком теплых помещениях один–два раза в сутки обильно поливают стяжку водой, только так можно иметь ожидаемую прочность пола.
5. Обязательно обозначьте на схеме или уже на стяжке место прокладки труб под дверным порогом. Во время установки коробки вы будете знать, в каком месте сверлить под дюбели, чтобы не повредить трубы.

6. Постарайтесь не использовать способ укладки труб змейкой, самый оптимальный вариант – класть их улиткой. Это несколько труднее, требует терпения и внимания, но усилия вполне оправдаются результатом, пол по всей площади будет иметь одинаковую температуру.

7. На схеме нужно нарисовать раскладку труб во всех помещениях сразу, а не по отдельности. Если этого не сделать, то возникнут случаи, когда их будет невозможно правильно уложить, выход из одной комнаты будет мешать входу в другую. Придется трубы резать на куски и соединять, а каждое лишнее соединение – дополнительный риск появления протечек.

Если все продумано, просчитано и правильно нарисовано на схеме, то есть уверенность в эффектности теплого водяного пола.

Трубы

Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.

Выбираем трубы для теплого пола

Таблица. Виды труб для теплого пола.

Вид	Описание
Медные	Очень хороший, но и очень дорогой вид. Для монтажа теплого пола подходит идеально, но вот что сами трубы, что комплектующие для них стоят очень дорого. Система теплого пола получается надежной, способной выдерживать практически любые нагрузки и очень высокие температуры нагрева, не лопается при переохлаждении.
RE-X или сшитый полиэтилен	Часто встречающиеся трубы, довольно прочные и выдерживающие нагрев до +125 градусов. Когда по ним течет вода, то ее практически не слышно за счет высокого показателя звукопоглощения материала. Эластичный и приятный материал.
Металлопластик	Состоит из 3-5 слоев, которые соединены между собой специальным клеем. Центр трубы фольгированный, за счет чего повышается теплопроводность материала. Трубы хорошо гнутся.
Полипропилен	Дешевый вариант, который почти не применяется для монтажа теплого пола, так как плохо гнется. Уложить его с необходимым шагом не получится, да и теплопроводность у него плохая.

Алюминиевые трубы для теплого пола — еще один возможный вариант

У медных труб много преимуществ

трубы для теплого пола

Рекомендуемый диаметр труб для теплого пола – 16-20 мм. При этом материал должен выдерживать нагрев до +95 градусов и давление до 10 Бар.

Трубы KAN-therm для теплого пола

Схемы укладки труб бывают разные, но чаще всего используются змейка, двойная змейка и спираль-улитка. Первая проста в исполнении, но по мере прохождения контура теплоноситель успевает значительно остыть. В этом случае укладка ведется от холодной зоны к теплой – например, от окна к стене. Спираль и двойная змейка сложнее в укладке, но эффективнее в плане обогрева.

Как сделать водяной теплый пол — схемы укладки

Советы по укладке

1. Контур должен начинаться всегда только от самой холодной стены – от внешней несущей или оборудованной окном.
2. В случае если помещение не имеет общей стены с улицей, то систему можно укладывать от краев комнаты к ее центру.
3. Постепенный нагрев пола обеспечит змейка.

Шаг укладки системы труб составляет обычно около 10-30 см: там, где теплопотери велики, шаг должен быть 15 см, а там, где они в норме или минимальны — 30 см.

Последовательность монтажа теплого водяного пола

Количество труб рассчитывать придется индивидуально для каждой комнаты. При этом учитываются габариты помещения, шаг между трубами, мощность котла, сечение трубы и масса других мелких нюансов.

Укладка труб

Если будет допущена ошибка в расчетах, то могут впоследствии возникнуть различные проблемы:

• плохая циркуляция воды;
• эффект «тепловой зебры» — чередование теплых и холодных участков на полу;
• утечка тепла.

Теплый пол

Как работает водяной теплый пол

Все начинается с котла, который нагревает теплоноситель. Это может быть практически любой котел электрический, газовый или дровяной. Его функция нагрев теплоносителя для системы отопления.

• Газовый котел
• Пеллетный котел
• Электрический котел

Далее нагретый ( до ~80° ) теплоноситель, с помощью циркуляционного насоса, поступает в смесительный узел. В системе насос предназначен для циркуляции теплоносителя по всему контуру теплого пола. Смесительный узел предназначен для смешивания горячего теплоносителя (~80°) с уже более остывшим (~30°), для получения жидкости с оптимальной температурой (~45°) для теплого пола.

Принцип работы водяного теплого пола

Уже готовый теплоноситель поступает в распределительную гребёнку (коллектор подачи). Которая имеет выходы под трубы теплого пола и расходомеры. Расходомеры предназначены для контроля уровня теплоносителя в каждом контуре. Коллектор как раз и предназначен для эффективного распределения теплоносителя по трубам контуров, так как длинна у них может быть разная.

После поступления теплоносителя в гребенку, он распределяется по подключенным к ней трубам и уходит в определенное ему помещение. По различным схемам укладки. теплоноситель проходит по всей длине труб, отдавая тепловую энергию в пол и возвращается к распределительному узлу.

Устройство блока управления водяного теплого пола

Другой конец труб теплого пола подключается к ещё одной гребенке (обратный коллектор), которая также имеет входы, а так же регулировочные клапана, установленные над каждым входом коллектора, предназначенные для регулировки подачи теплоносителя. После как остывший теплоноситель попал в коллектор обратки его часть попадает в смесительный узел, для разбавления горячего теплоносителя, а другая его часть попадает в котел для последующего нагрева.

Устройство и принцип действия водяного теплого пола

Также в системе используется байпас, необходимый для предотвращения перегрева циркуляционного насоса, в случае когда все контуры перекрыты. Воздухоотводчик для стравливания воздуха из системы. Термометры для контроля температуры.

Недостатки теплого пола

К сожалению, в многоэтажных домах, построенных десятилетия назад, сделать водяной теплый полводы будет довольно сложно – такие квартиры (вернее, отопительная система в них) просто не приспособлены для этого технологического решения. Если такой пол будет установлен, то в зимний период соседи пожалуются на холод в квартире. Да и владелец жилья вряд ли будет доволен показателями температуры у себя дома. Управляющая компания тоже, скорее всего, не даст разрешения на монтаж теплого пола. В этом случае лучше всего укладывать электрический подогрев напольного покрытия – он в разрешении не нуждается.

Электрический теплый пол

Классическое устройство водяного пола

Чтобы смонтировать трубы на поверхности пола необходимо выбрать один из трех способов их устройства:

• Бетонная стяжка. Трубы достаточно объёмны, поэтому их нельзя покрывать плиточным клеем. Для их закрепления используется бетонная стяжка, которая должна заливаться на высоту не меньше чем на три сантиметра над поверхностью трубы.
• Пенополистирол. Этот метод менее популярен из-за большей трудоёмкости. При его применении в пенополистироле необходимо вырезать пазы. Делать это придется вручную. Затем в пазы укладывают сами трубы, поверх которых заливается стяжка.
• Деревянные пазы. Этот самый трудоёмкий способ иногда используют в жилищах с деревянными полами. Набивая на пол доски, создают жёлоб такой формы, которая нужна для размещения труб.

А теперь представьте, какова цена ошибки при выполнении расчета или выборе схемы монтажа подогреваемого пола, если он устроен с помощью бетонной стяжки. Придется частично или даже полностью демонтировать саму стяжку.

Безусловно, пострадает и внутренняя отделка помещения. Поэтому относиться к каждому этапу работы следует со всей ответственностью.
