Расчет затрат энергии
На электропотребление основное влияние оказывают следующие условия: теплопотери материала, толщина основы для напольного покрытия, теплоизоляция. Затраты электроэнергии вычисляются по формуле: W=S*P*0,4, где S — это площадь помещения в метрах, P — мощность всех элементов пола в ваттах или киловаттах, и 0,4 — расчетный коэффициент полезной площади обогрева.
Есть несколько факторов,действующих на потребление энергии
Следует учитывать, что суммарное потребление W будет рассчитано в Вт/час или кВт/час в зависимости от того, в чем выражается мощность Р: ваттах или киловаттах.
Перед расчетом необходимо оценить максимальные теплопотери, если дом не очень хорошо утеплен. Если у здания хорошая изоляция, сохраняющая нагретый воздух, как термос — горячий чай, то достаточно взять среднее значение мощности — 0,1−0,15 кВт/м². Есть условные мощности, которые можно использовать для разных помещений:
- комнаты для проживания, кухня, коридор — до 120 Вт/м²;
- ванная комната — 150 Вт/м²;
- балкон, лоджия — 200 Вт/м²;
Есть условные мощности, которые можно использовать для разных помещений
Подставив эти значения в виде Р в формулу, можно легко вычислить требуемую мощность электрического пола в выбранном помещении. Далее следует оценить суточный расход электроэнергии, умножив W на количество рабочих часов за сутки. А затем полученный результат вновь умножается — на число дней в месяце. Итог — сколько потребляет теплый пол электроэнергии в месяц. Остается только пересчитать кВт/часы в рубли по действующим тарифам.
В заводских настройках точно прописано, сколько должен работать электрический пол.
Следует отметить, что вычисленное значение — сколько киловатт потребляет теплый пол — будет больше реального, поскольку встроенные терморегуляторы существенно экономят потребление энергии.

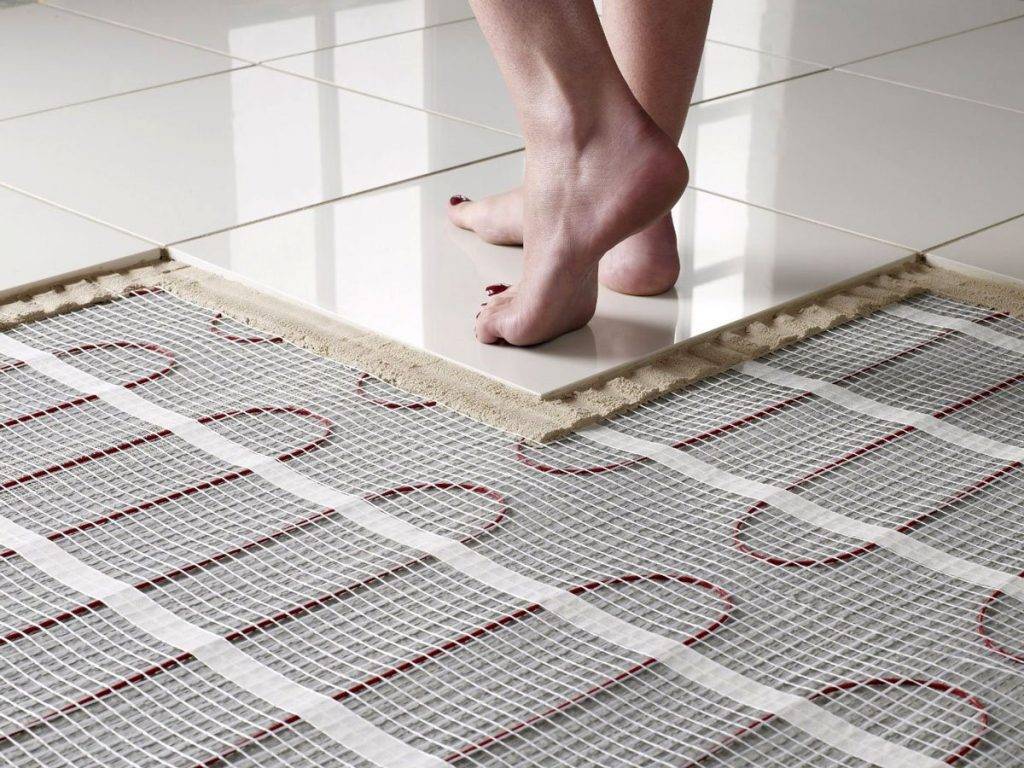

В случае использования электронагревающего кабеля нужно рассчитать его количество. Делается это по следующей формуле: L=l/а, где l обозначает длину провода, а — расстояние между витками кабеля. Умножая эту величину на показатель потребления (120−200 Вт), получается величина потребления на 1 м². В свою очередь размер (шаг) укладки кабеля рассчитывается умножением площади помещения на отношение 100 к длине кабеля.
Энергопотребление теплого пола

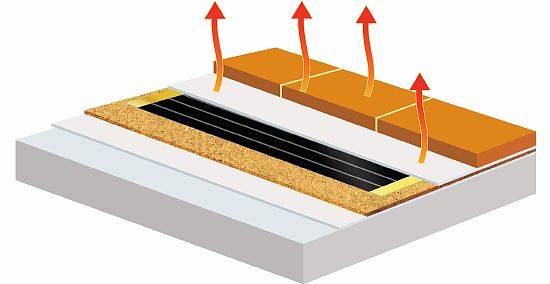

Расход электроэнергии инфракрасного пленочного теплого пола высчитывается по простейшим формулам. Перед монтажом необходимо определиться, как будет использоваться пленка – как основной источник обогрева или как вспомогательный источник тепла в дополнение к радиаторам, батареям и другим приборам.
Если пленочный теплый пол будет выступать как дополнение, потребуется пленка мощностью 150 Вт/кв. м. Для работы в самостоятельном режиме ее мощность должна составлять 200-220 Вт/кв. м. Если помещение холодное, да еще и сырое, увеличиваем мощность до 300 кв. м. В качестве основы для наших расчетов мы выберем два образца – мощностью 150 и 220 Вт/кв. м. Давайте посмотрим, сколько теплый пол потребляет электроэнергии в месяц, в киловаттах.
Для начала следует посчитать площадь самих пленочных теплых полов. Площадь помещения нас особо не интересует, но расчеты ведутся для комнат с высотой потолков до трех метров. Обычно пленка располагается не под всей площадью помещений – под кроватями, диванами и шкафами она не нужна, так как здесь она может повредиться в результате элементарного перегрева. Поэтому перед расчетами нужно составить план и определиться, где будет лежать ИК-пленка и сколько ее нужно.
Представленные цифры действительны при круглосуточной работе пленочных теплых полов, но на практике они работают в прерывистом режиме, повинуясь системе терморегуляции.
Предположим, что площадь нашего домовладения составляет 100 кв. м. Из этой сотни под мебель отводится около 20% всей площади. Итого площадь ИК-пленки в доме составляет 80 кв. м. Если она используется как основной источник тепла, суточное потребление электроэнергии теплым полом составит 17,6 кВт. Для вспомогательного источника потребление составит 12 кВт.
Основной теплый пол потребляет электроэнергии в месяц максимум 528 кВт, вспомогательный – 360 кВт. Цифры вполне сносные, но они не совсем верные. Необходимо учитывать:
- Уровень тепловых потерь в обогреваемом здании;
- Наличие терморегуляции и установленной на нем температуры;
- Характер использования жилого здания.
Большие тепловые потери способствуют увеличению расхода электроэнергии. Например, отсутствие утепления стен повышает затраты на 10%. Тоже самое делают однослойные стеклопакеты, в то время как тройные стекла уменьшают затраты на те же 10% — аналогичным образом работают некоторые другие ухищрения.

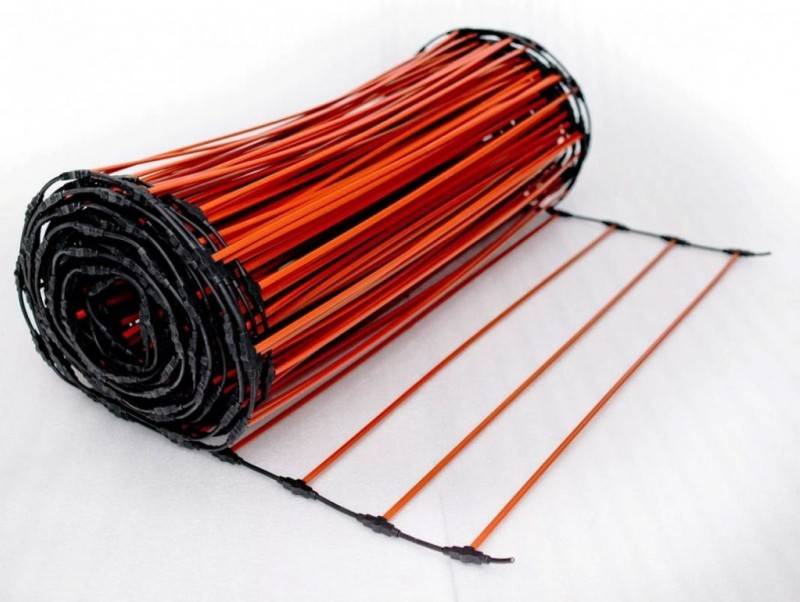

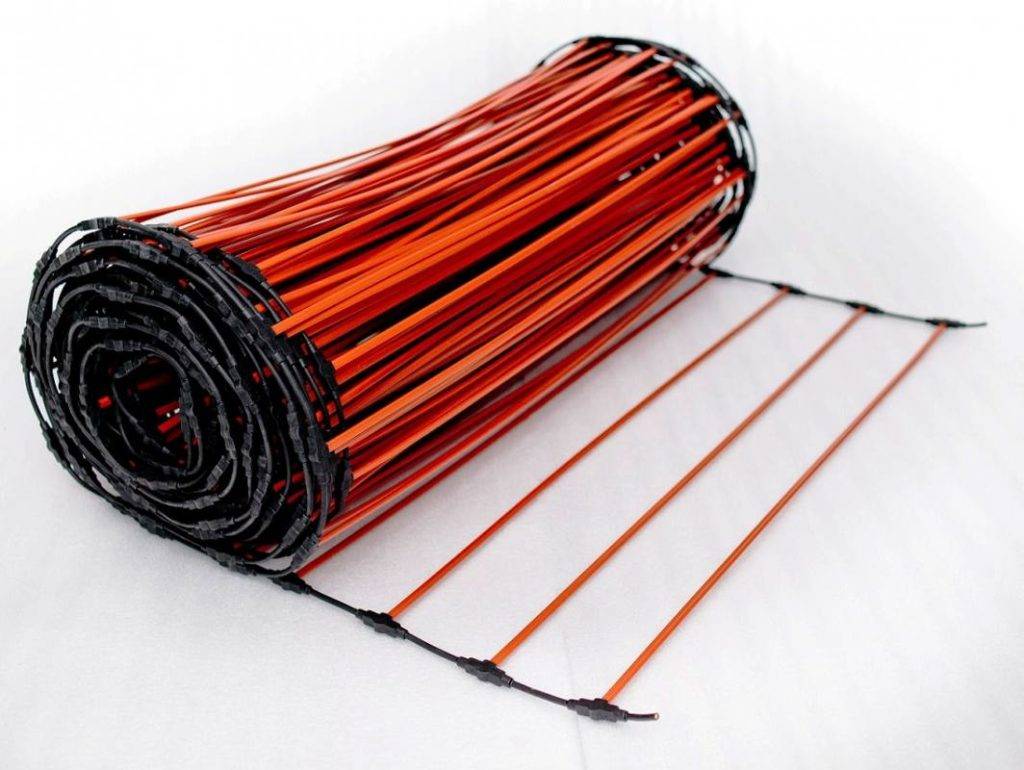

Инфракрасные углеродные стержни
ИК стержневой пол – это эволюция кабельной и пленочной систем. Изготовлен он в виде мата, только вместо двужильного провода здесь идут углеродные инфракрасные стержни. Они выделяют инфракрасное излучение, которое обогревает пол. Монтируются они также под стяжку или клей. Рабочая температура почти такая же, как и у пленки, около 60°С, но вот энергопотребление заметно снижено и составляет в среднем 120 – 160 Вт/м2.
Стержневой пол не сушит воздух, на него смело можно ставить любую мебель. На сегодняшний день это самый дорогой тип теплого пола, и его также применяют в большинстве своем, как дополнительный источник отопления. Для укладки в туалете подойдет Unimat BOOST-0600, который при общей мощности нагревательных элементов способен качественно отопить до 4,98 м2 полезной площади.
Потребление
Таблица расхода электроэнергии
Чтобы иметь представление, сколько потребляет теплый пол, необходимо подсчитать тепловые потери помещения. Произвести расчеты возможно самостоятельно, проанализировав основные факторы, влияющие на это. На потребление энергии теплым полом влияют такие факторы:
- С какой целью используется система: для обогрева комнаты или для создания комфортной обстановки.
- Насколько хорошо произведена теплоизоляция в помещении. Чем качественнее утеплены стены, двери и окна, тем меньшее количество электроэнергии, расходуемое электрическими полами.
- Сезонность и климат. Во время низких температур и холодной погоды расходы повышаются.
- Вариант напольного покрытия.
- Количество человек, проживающих в квартире или доме. Если членов семьи несколько, электрический пол должен работать чаще. Если проживает один человек, часто отсутствует, то налицо реальная экономия, когда полы можно не включать.
- Личные предпочтения человека, желаемый температурный режим. Данные показатели субъективны.
- Вид терморегулятора, наличие теплоизоляции. Некоторые виды оборудования позволяют экономить более трети электричества, по сравнению с аналогами.
Потребляемая мощность теплого пола зависит от таких параметров:
- При обогреве комнаты мощность электрического пола составляет до двухсот ватт на квадратный метр.
- При использовании системы для повышения комфортности пребывания в помещении мощность электропола колеблется в пределах ста десяти – ста шестидесяти ватт на метр квадратный.
При достижении установленной температуры энергопотребление снижается, происходит поддержание установленных параметров. Система работает в режиме чередования включения и выключения. В среднем, за час оборудование функционирует около пятнадцати минут, за двадцать четыре часа – не более шести часов.
Разнообразие вариантов теплого пола велико. В системе электрического подогрева выделяют такие подвиды:
- Кабельный теплый пол электрический. Данный вид обогрева применялся в самом начале зарождения подобной технологии. Представляет собой конструкцию из готовых матов, прикрепляются к основанию при помощи специального клея для плитки. Сверху на маты укладывают кафель, делают стяжку для установки ламината, линолеума и других декоративных покрытий. Вариант интересен тем что дает возможность по-разному прогревать пол в одном помещении, прогревает отдельные сегменты пола до различной температуры.
- Пленочный теплый пол занимает лидирующие позиции при установке системы. Тонкая пленка может применяться под любое напольное покрытие, за исключением кафеля. Преимуществом пленочного теплого пола является его экономичность, практичность и долговечность. Потребление электроэнергии пленочным теплым полом, по словам экспертов, считается минимальным в сравнении с существующими вариантами.
- Инфракрасный теплый пол. Суть данного варианта в обогреве окружающих предметов, а не воздуха. Они отдают накопленное тепло в помещение, что делает процесс нагревания более эффективным. Инфракрасные полы потребляют не много электричества. Согласно наблюдениям специалистов, среди существующих вариантов электрического теплого пола, данный вариант потребляет минимальное количество электричества и считается самой экономной системой подогрева пола.
Теплый пол
Основным недостатком электрических теплых полов называют их энергопотребление. Но то преимущество, которое дает система, примеряет с данным фактом. Снизить объемы энергопотребления возможно путем установки специальных приспособлений, как, например, программируемый терморегулятор. Можно задать определенный режим работы и получить почти пятидесятипроцентную экономию ресурсов.
Водяной теплый пол позволяет подогревать помещение при подключении к центральной теплосети. Но данный вариант не показал эффективности при установке в многоквартирных домах, если температура теплоносителя нестабильна, также требует разрешительных документов
Специалисты рекомендуют обратить внимание на другие варианты обогрева пола
Чтобы система подогрева была эффективной, следует тщательно изучить существующие варианты и подобрать максимально уместный.
Если вы сомневаетесь, устанавливать ли систему теплого пола, поинтересуйтесь информацией у специалистов и тех, кто уже использует вариант подогрева пола. Целесообразно устанавливать систему, если:
- В доме нет индивидуальной системы отопления.
- Новая и качественная стяжка пола. Чтобы не проводить демонтажные работы, можно установить пленочный электрический пол.
- Необходимость дополнительного обогрева к основной системе отопления.
Сколько энергии потребляет теплый пол
Сколько теплый пол потребляет электроэнергии — этим вопросом задается каждый, кто задумывается об установке теплого пола.
Ответ на этот вопрос завит от самого помещения и от типа пола.
От чего зависит потребление энергии, и как ее рассчитать, узнайте в этой статье.
Существует несколько видов систем теплого пола:
Рассмотрим подробнее каждую из них.
- В электрических системах в роли нагревательного элемента выступает кабель.
- Температура такого пола может достигать 65 градусов. Это говорит о их пожароустойчивости.
- Регулируется уровень нагрева термостатом. Такие полы могут поддерживать постоянную температуру помещения в 26-29 градусов.
- Тепло в этой системе передается за счет бетонных стяжек, которые покрывают трубы.
- Такой пол прогревает воздух на высоте до 2-х метров.
- Прогрев будет зависеть от шага укладки.
- Работу такой системы обеспечивает котел.
Основным недостатком водяного теплого пола считается невозможность регулировать его температуру.
- Считаются универсальным видом отопления благодаря своей совместимости со всеми типами напольных покрытий.
- Нагревается такой пол до 55 градусов.
- Температура регулируется термостатом.
Что влияет на энергопотребление?
Энергопотребление не зависит только от вида пола. Существует множество факторов, влияющих на электропотребление . Основным показателем будут технические характеристики самого пространства.
Итак, что повлияет на потребления системы теплый пол:
- Для чего вы планируете использовать систему: небольшой подогрев помещения до нужной температуры или отопление комнаты без дополнительных источников тепла.
- Уровень теплоизоляции. Энергии будет тратиться меньше, если окна, стены и двери хорошо утеплены.
- Погодные условия. Как бы хорошо ни была утеплена комната, но при низких температурах за окном потребление энергии увеличится.
- Напольное покрытие. Материалы на ощупь бывают теплые и холодные. Так, плитку часто хочется утеплить.
- Сколько времени вы проводите дома. Когда вас нет в помещении, то использовать теплый пол нет надобности, а значит, энергия потребляется меньше.
- Терморегулятор. В некоторых случаях он позволяет сэкономить тепла до 30 %.
Если установить программируемый терморегулятор, можно поддерживать нужную температуру, даже когда вас нет дома.
Как сэкономить тепло:
- Утеплите окна, двери, стены, потолок, пол.
- Используйте при монтаже теплого пола подложку высокого качества, которая обладает высокими показателями теплоизоляции.
- Лучше выставлять минимально нужную вам температуру, не перегревая пол.
Базовые показатели потребления электричества
- Установив теплый пол, расход электроэнергии можно определить по следующим основным цифрам:
- Для комфортного обогрева мощность теплого пола составляет 110 — 160Вт на один квадратный метр.
- Если теплый пол используется для основного обогрева, то его мощность составит на квадратный метр 200 Вт.
Системы теплого пола интенсивно затрачивают энергию только на первых этапах, когда прогреваются и выходят на режим работы. Когда заданная температура достигнута, уровень энергопотребления снижается, так как система только поддерживает достигнутый уровень нагрева. Обеспечивается эта поддержка периодическим включением-выключением теплого пола. В среднем, в час система работает 10-15 мин. Следовательно, в сутки теплый пол непосредственно работает 6 часов.
Точный расчет расхода энергии
Рассчитаем максимальную цифру сколько потребляют теплые полы на примере помещения с площадью в 14 метров квадратных в обычной «хрущевке»:
Площадь участка для обогрева – 10 квадратных метров.
- Мощность системы составит — 150 Вт на квадратный метр. Теперь рассчитаем минимальную мощность: 150 Вт умножаем на 10 м² и получаем -1,5 кВт.
- Будем считать, что пол включен постоянно. Это значит, что работает он 6-8 часов в сутки. умножим 8 ч на 1,5 кВт и получим 12 кВт – максимальное потребление энергии системой электричества в сутки.
- Вычисляем, сколько будет потреблено за месяц: 12 кВт умножаем на 30 и получаем — 360 кВт.
- 1 кВт в среднем стоит 2,5 рубля. Итак, умножаем 360 кВт на 2, 5 и получаем – 900 руб.
Полученная сумма – максимально возможная цифра энергозатрат. Если вы будете выключать теплый пол во время своего отсутствия или установите терморегулятор, затраты значительно уменьшатся.
Таким образом, энергопотребление теплого пола не настолько велико, чтобы стать серьезным минусом и причиной отказа от их установки.
О чем следует помнить, производя расчет
Принимая к сведению вышеназванные особенности, можно произвести расчет. Если, к примеру, дом имеет общую площадь 100 метров квадратных, то потребуется купить пленку, чтобы покрыть из них 70.
Наиболее популярным сейчас в России является обогреватель, мощность которого составляет 160 Ватт, а толщина термоизоляции – 12 миллиметров. Однако он больше подходит для домов, в которых функцию основного отопления выполняют другие системы.
Таким образом, в час теплый пол будет расходовать 0,5 киловатта электроэнергии, следовательно, в сутки показатель составит 12,6. Полученный результат, используя обычный калькулятор, нетрудно помножить на общую площадь жилища.
Как можно сократить затраты на электроэнергию
Застройщиков интересует потребляемая электрическая энергия, именно за нее необходимо платить деньги. А это значение рассчитывается очень просто, надо суммарную мощность умножить на количество времени, которое система включена. Как рассчитать мощность системы мы выше описывали, параметры времени можно узнать только при эксплуатации, точно предвидеть их невозможно. Причина очень простая – никто не может предварительно знать, какое время будет включен подогрев, слишком много факторов влияют на это.
Как сэкономить электричество при использовании теплого пола
Сократить расход электроэнергии можно за счет нескольких технических мероприятий.
Установить многотарифный счетчик и включать полы в ночное время. Экономия небольшая, но воспользоваться можно. Хотя появятся некоторые неудобства: ночью спать придется в жарких помещениях, а днем мерзнуть.
Постоянно пользоваться автоматическим терморегулятором. В настоящее время есть очень сложные приборы, позволяющие программировать показатели температуры в суточном режиме. Установите такие приборы, их довольно высокая стоимость быстро окупается.
Не пользуйтесь естественной вентиляцией, она выбрасывает на улицу очень много тепловой энергии. По возможности монтируйте принудительную, появляется возможность самостоятельно контролировать режимы воздухообмена.
Схема распределения теплопотерь
Сравнительный анализ потребления теплых полов по видам
Во всех электрических полах осуществляется индукционный нагрев поверхности, то есть при помощи электрического тока. Происходит преобразование электроэнергии в тепловую энергию приблизительно с одинаковым КПД. На размер энергопотребления тёплого пола влияет способ монтажа и напольное покрытие.
Большое значение оказывают следующие факторы:
Теплоизоляция и коэффициент отражения подстилающего материала;
Степень теплопотерь в стяжке — это важно для сооружений, монтирующих в стяжку.
Проанализировав вышесказанное можно подвести итог, что:
- наиболее энергоэффективны греющие устройства, которые кладутся непосредственно под декоративное изделие;
- укладка качественного утеплителя с отражающей поверхностью и изоляция краёв стяжки от стен, позволит сократить различия между моделями с точки зрения экономичности.
Несмотря на небольшое расхождение в уровне потребления электроэнергии различными типами электрических полов, отличия всё же есть. Наиболее существенный расход у плёнки — 220 Вт/м2, степень максимального нагрева +40 градусов.
При монтаже кабеля в стяжку — 150 Вт/м2. Поэтому, если позволяет конструкция, то экономичней укладывать кабельную систему в стяжку. При качественно сделанной теплоизоляции, устройство будет прогревать стяжку около 8 часов, а потом она будет отдавать его помещению.
Однако, это разница в потреблении электрического тока разными видами систем не значительная, при укладке их в помещениях маленькой площади. Существенно отличаются расходы при их монтаже во всей квартире.
Затраты на энергоресурс в зависимости от финишного покрытия
Выбирая финишный материал для укладки на тёплый электрический пол, обязательно наличие пиктограммы на изделии, которая говорит о возможности соседства с греющим устройством. Чаще на напольные обогревательные системы укладывается керамическая плитка, линолеум или паркет.
Стоит отметить, что на уровень расхода электроэнергии 1 кв м тёплого электрического пола, также влияет финишная отделка, а точнее её теплопроводность. При выборе ламината или доски, ваши затраты на обогрев вырастут, так как они обладают низкой степенью теплопроводности.
А вот керамика, линолеум или ковролин — идеальный и экономически оправданный материал. Прогрев поверхности осуществляется быстро, и на это тратится минимальное количество ресурса.
Как не надо делать
Несколько слов нужно сказать о том, как не надо подсчитывать расход энергии. К сожалению, информацию в Интернете дают многочисленные дилетанты. Кто-то напишет ерунду, а десять моментально перепишут ее под своими именами. Вот лишь один из многих примеров, он касается рассматриваемой нами темы.
Есть распространенные ошибки при подсчете расхода энергии
Советуют рассчитывать затраты по формуле W=S×P×0,4. Здесь W – затраты энергии за единицу времени, S – площадь помещения, P – суммарная мощность теплого пола, 0,4 – коэффициент, который учитывает только полезную обогреваемую площадь без различных предметов и ковриков. Такое объяснение данных есть в статьях. Что в этой формуле неправильно?
Латинской буквой W в физике обозначается расход электрической энергии, используемый потребителями тока. Мощность прибора обозначается латинской буквой Р и измеряется в ватах. Ватт – это мощность, которую имеет ток в один ампер с напряжением один вольт. Например, если теплый пол потребляет 2 А при напряжении 110 В, то его мощность (Р) равняется 2 А×110 В=220 Вт.
- При чем здесь 0,4, почему выбран именно этот коэффициент? В каждой комнате свой набор мебели и ковриков, они занимают различную площадь. Но это не значит, что под ними обязательно нет системы отопления, план размещения электрических нагревателей составляется индивидуально в каждом конкретном случае. Одни комнаты полностью свободны от мебели и ковров, у других они занимают 10%, а в третьих 80%. Под некоторыми могут монтироваться теплые полы, а под некоторыми нет. Как можно применять универсальный коэффициент для всех расчетов?
- Откуда в результате берется время, если ни одна из величин, используемая в формуле, его не имеет?
Если кратко, то это не уравнение, а набор букв и знаков, никого фактического смысла не имеющих. На физику это уравнение похоже так же, как химия на алхимию. Расход электрической энергии определяется по формуле: W (расход энергии, кВт×ч) = P (потребляемая теплым полом мощностью, Вт) × t (время работы электрического подогрева для пола, ч)
Вот и все, пользуйтесь при расчетах только правильными формулами, не нужно обращать внимание на безграмотные статьи. Именно кВт/ч показывают счетчики, их данные берутся для оплаты за использованную электрическую энергию
В среднем, мощность теплого пола составляет от 0,1 до 0,2квт/м2. Данную информацию всегда можно найти на коробке или бирке от изделия
Таблица расчета мощности нагревательного кабеля
