2-ой метод расчета
Кладка подпечья улучшенной (с плитой в шестке) российской печи: а — вид печи- б — 1 й ряд, в — 2-й ряд- г — 7-й ряд- 1, 3 — подпечки- 2—1 -й ряд коренной дымовой трубы- 4—зольник плиты- 5—упоры.
Расчет строй материалов для кладки быть может осуществлен и остальным образом. Это делается в этом случае, если расчета нет, а его необходимо произвести без помощи других. Если иметь порядовку, то создать это нетрудно.
Нужно отметить, что таковой метод расчета тоже является относительным. Количество строительного материала, которое находится в первом ряду, необходимо помножить на количество рядов, а приобретенный итог нужно помножить на коэффициент наполнения. Если идет речь о обычных отопительных печах, то таковой коэффициент составляет 0,8, а для плит с отопительным щитком таковой показатель равен 0,65. При всех расчетных работах нужно учесть то событие, что не наименее 10-15% кирпичей необходимо отбраковать.
Позже необходимо замерить высоту дымохода и опосля этого посчитать количество материала зависимо от сечения дымохода:
- для трубы «четверик» пригодится 56 шт. на погонный м;
- для «пятерика» нужно употреблять 70 единиц;
- для «шестерика» необходимо будет 64 кирпича.
Для начала необходимо посчитать количество, если отопительное сооружение имеет размеры 90 на 90 см, то это 3,5 на 35 кирпичей. Сейчас необходимо посчитать количество кирпичей в первом ряду, позже помножить на 30 рядов в печи, а позже на коэффициент 0,65. Выходит последующее: 24,5 множится на 30, а позже приобретенный итог множится на 0,65, итого — выходит 477,75.
Принимаем 480 шт., при высоте трубы 4 м труба в «четверик» выходит:
4 помножить на 56 и выходит 224. Для разделки и распушки пригодится еще 56. Сейчас можно все посчитать: 480+224+56 = 760. При всем этом не стоит забывать о том, что существует брак, с учетом этого пригодится 836. Нужно еще держать в голове о футеровке огнеупорным материалом, на одно ребро уйдет еще 25.
Что касается глины, то ее израсходуется около 30 кг на каждую сотку. Выходит: 30 помножить на 8,36, в итоге, выходит 250,8 шт., другими словами 250 кг глины.
Виды печного кирпича
Разновидности кирпича для кладки печи в частном доме
Требования к кирпичу для кладки печей расписаны в ГОСТ 390-2018.
В соответствии с положением документа допускается использование продукции такого типа:
- Основной (известково-магнезиевый). Изготавливается с использованием магнезита, благодаря чему имеет температуру плавления +2000°С. Больше применяется в промышленном производстве.
- Шамотный (глиноземистый). Состоит из особого сорта глины — шамот. Имеет высокую сопротивляемость жару, блеклый вид, поэтому идет только на обустройство топок и каналов.
- Клинкерный. Блоки делают из глины сорта клинкер, закаленной при высокой температуре, до появления керамического слоя, защищающего поверхность. Материал универсальный, но и стоит дороже.
- Кварцевый. Представляет собой смесь песка и незначительного объема гончарной глины. В ходе обжига образуется полнотелое изделие с оплавленными гранями. Негативно реагирует на вещества, образующиеся после смешивания конденсата и сажи.
- Углеродистый. В глиняную смесь добавляется графит и кокс. Готовый материал отличается высокой прочностью, жаростойкостью и устойчивостью к химически активным веществам.
Огнеупорный кирпич для кладки топки
Печь из кирпича делается на десятилетия, поэтому к выбору материала нужно подходить грамотно и ответственно. Каждый его вид имеет определенные особенности и цену. Чтобы снизить расходы, очаг кладут участками.
Рассчитывая, сколько нужно кирпича на печь для дома с плитой, отдельно определяется количество для топки, дымохода и тела. Зная размер печного кирпича, проводится сложение числа камней в порядовках. При этом учитывается, что размер топки при одинаковых габаритах корпуса может существенно различаться. Если в шведке есть духовка, установлен водяной контур пятиоборотка или трехоборотка, на нее пойдет больше шамотных блоков. Когда делается голландка с лежанкой, увеличится расход уже красного кирпича.
Как правило, для жаровни используются шамотные марки, корпус выкладывается из красных, а дымоход — из клинкерных кирпичей.
Как выполнить расчет
Сегодня в интернете можно найти онлайн-калькуляторы, позволяющие рассчитать количество кирпича для возведения печки. Но они могут учитывать не все факторы. Соответственно, возможны грубые ошибки и просчеты.
Поэтому лучше проводить расчет вручную. Для определения количества кирпича для печки разработано два действенных метода:
- Способ №1. Считается количество кирпичей, необходимое для укладки первого ряда печной конструкции. Первый ряд выкладывается всплошную. Количество кирпичей умножается на количество рядов в высоту. Высота каждого ряда около 7 см (6,5 см толщина кирпича и 0,5 см толщина шва). Поскольку конструкция на треть полая, то из полученного результата вычитается 1/3.
- Способ №2. Этот метод расчета схож с предыдущим. Но на последнем этапе от полученного результата не отнимается 1/3, а проводится умножение на коэффициент заполнения. Значение коэффициента отличается для разных печей: для конструкций с отопительной панелью — 0,65, а для отапливающих печей – 0,8.
Далее надо провести расчет количества кирпича для трубы. В погонном метре трубы 14 рядов кирпичей. Нужно посчитать количество кирпичей в одном ряду. Полученное число умножить на 14. Такое количество кирпичей потребуется на укладку метра трубы. Его нужно умножить на требуемую длину печной трубы в метрах.
В конце надо просуммировать количество кирпича на выкладку печки и возведение трубы.
Какие бывают печи
Классическая модель голландки — чисто отопительная. Прямоугольная модель имеет стену в один кирпич. Впоследствии появились печи в виде треугольника, трапеции, круглой формы.
Они могут быть отопительными, с камином, с плитой, емкостью для подогрева воды. Создать их своими руками несложно. Нужно выбрать подходящий вариант и приступить к работе.
Небольшая печка для дачи займет совсем немного места. Ее периметр — около 50 см. При этом она способна обогревать несколько не очень больших помещений. Можно класть ее из керамического кирпича. Для изготовления топки используют шамотный огнеупорный вид.
Голландка с плитой — довольно редкий вариант, часто ее используют не только для отопления, но и для приготовления пищи. Легко сложить ее своими руками, используя полнотелый керамический кирпич. Для зоны топки — шамотный кирпич.
Трехоборотную печку кладут с использованием красного керамического полнотелого кирпича. Для зоны топки подойдет шамот.
Круглая печь довольно часто использовалась для отопления зданий больниц, приютов, то есть там, где не было средств на полноценные печи. Обычно ее выкладывали в один кирпич, а сверху закрывали стальным кожухом. Эта печь-голландка кажется простой, но довольно сложна в исполнении, поэтому лучше доверить ее изготовление опытному мастеру. Выложить ее своими руками вряд ли получится.

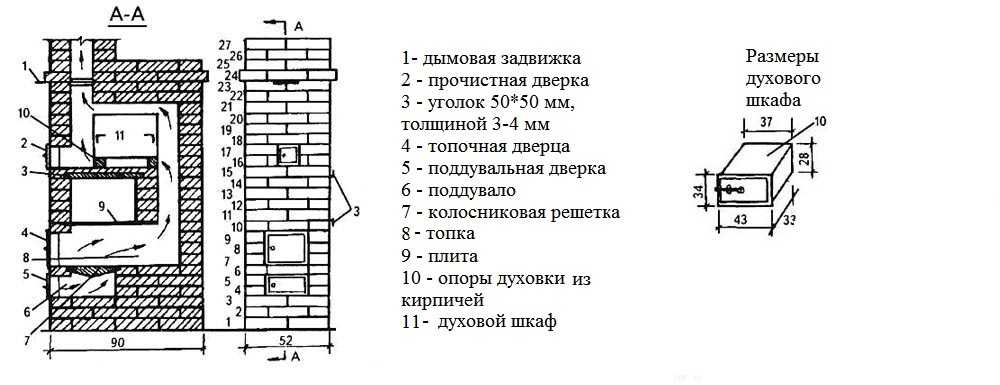

Схема печи-голландки с плитой.
Для дома, в котором постоянно живут, необходимо, чтобы печь могла долго хранить тепло.
Это во многом зависит от ее массы и в итоге количества материала, затраченного на строительство. Важен коэффициент полезного действия, от которого зависит ее экономичность.
Для дачи, где хозяева бывают лишь наездами, печь должна быстро нагреваться. Это более легкий, экономичный вариант, на который пойдет мало материала. Идеальным вариантом в подобном случае будет голландка.
Как рассчитать количество кирпича
Количество этого материала зависит от того, какого размера будет печь-голландка. Если есть готовый проект, то в нем, как правило, указывается количество строительных материалов. Опытные специалисты печного дела тоже знают, сколько материала потребуется для печи того или иного размера. Но если планируется класть голландку своими руками, имеется универсальная формула для подсчета количества кирпичей. Следует учесть, что количество здесь рассчитывается тоже неточно, условно.
Следует подсчитать количество кирпичей, необходимое для выкладки нижнего ряда при условии, что они кладутся всплошную. Затем подсчитать, сколько планируется выложить рядов в высоту, учитывая, что высота одного ряда составляет примерно 7 см. Перемножить эти две цифры и из полученного результата вычесть 1/3.
//www.youtube.com/watch?v=apKtactWkqo
Допустим, основание печи имеет размер 3 на 4 кирпича. Получится так, что в первом сплошном ряду будет положено 24 штуки. Затем надо рассчитать высоту будущей печи. Если высота дома внутри от пола до потолка составит 2 м 40 см, из этого числа надо вычесть высоту разделки — примерно 30 см. Получится 2 м 10 см. Учитывая высоту ряда 7 см, получится 30 рядов в высоту. Затем следует вычесть треть этого числа. 30 делится на 3, будет 10. Из 30 вычитается 10, получится 20 рядов. Потом надо 20 умножить на 24. Получится 480 штук. На разделку уйдет примерно 50 штук, в итоге получится, что для подобной печи будет нужно 530 кирпичей.
Количество материала на трубу рассчитывается отдельно. 1 пог. м трубы содержит примерно 14 рядов. Например, один ряд трубы состоит из 6 кирпичей, 6 умножается на 14, получится 84. Такое количество кирпичей содержит 1 м трубы. Пусть длина трубы 4 м, тогда 84 умножается на 4, получится 336. Итог — на трубу понадобится 336 штук.
Формула довольно простая. Конечно, количество рассчитанного материала неточно. Но при этом можно уже прикинуть, сколько кирпича необходимо будет закупить и сколько это будет стоить.
Печь-голландка имеет несложную конструкцию, маленький вес и отлично впишется в небольшое помещение. Она не требует больших финансовых затрат. Для дачи можно построить ракетную печь из кирпича.
//www.youtube.com/watch?v=I4up-2P_lkc
Она быстро нагревается и способна обогреть помещение через несколько часов после ее растопки. Однако такая конструкция имеет и недостатки. Ее коэффициент полезного действия около 40%, поэтому трудно отапливать с ее помощью дома, где постоянно живут люди. Если после протопки не закрыть вьюшку, печка быстро остынет, она имеет небольшую теплоемкость, поэтому ее приходится часто топить. Эти свойства делают голландку наиболее подходящим, экономичным вариантом для отопления дачи, садового дома и прочих помещений, где люди не живут постоянно.
Сколько необходимо кирпича для печки
Популярная на весь мир обычная российская печь из крепкого камня сызвека была эмблемой старорусской избы, потому что имела огромное количество нужных функций и конкретно благодаря им она и попала в известную Книжку рекордов Гиннеса.
обычная российская печка
Каменная печь не только лишь нагревала дом изнутри, да и использовалась как лежанка и так дальше. Ну и на данный момент схожая печка в современных российских личных домах далековато не уникальность. При строительстве и кладке таковой печки нужно буквально высчитать нужное количество кирпичных изделий, как для фундамента, так и для самой печи.
И конкретно потому нет ничего необычного в том, что большая часть хозяев личных домов либо пригородных дач думают о постройке своей печи. Схожее сооружение можно выстроить своими руками без особенных усилий и с минимумом способностей в строительной кладке. Но, самый основной вопросец, которой возникнет у домовладельца – это сколько конкретно строительного материала нужно для постройки подобного сооружения и какой будет расход кирпича на печь, также, сколько стоит кирпич для печи?
Фундамент? Фундамент!
Печь-голландка, несмотря на свой небольшой вес, нуждается в фундаменте. Можно оборудовать фундамент двумя способами – из цементного раствора либо из кирпичей. У обоих вариантов имеются свои особенности.
В свою очередь, кирпичный фундамент голландки будет заметно дороже, но при этом его гораздо легче сделать.
Формирование цементного фундамента
Рассмотрим способ формирования цементного фундамента для печи-голландки.
Необходимо сделать следующее:
- Подготовить котлован, глубина которого составляет не менее 50 см. Площадь формируемого основания должна быть больше размера планируемой печи.
- Сделать из гравия подушку толщиной 10-1 см и аккуратно утрамбовать её.
- Установить опалубку и поставить армирующий каркас из металлических стержней, толщина которых составляет 1 см.
- Подготовить цементную смесь и залить постепенно армирующую конструкцию.
- Покрыть фундамент цементным порошком.
А теперь раствор.
Качественная кладка печи-голландки с плитой требует подготовки глиняного раствора. От качества раствора зависит прочность и термостойкость голландки, её герметичность в процессе эксплуатации.
Соотношение вяжущих элементов в составе глиняного раствора зависит от его назначения:
- для кладочных работ или
- для отделки печи с плитой.
Застывшая смесь должна обладать высоким уровнем жёсткости. Кладочный раствор правильной консистенции будет пластичным и вязким, он не станет крошиться и не будет жидким.
Приготовление кладочного раствора.
Этот процесс включает следующие действия:
- Глина помещается в корыто, где к ней добавляется немного воды.
- После этого глина размокает 6-48 часов.
- Во время размокания глины материал тщательно перемешивается, при необходимости растаптывается в резиновых сапогах.
- К раствору добавляется просеянный песок.
На этом приготовления закончены, можно приступать к кладке печи-голландки с плитой.
Итак, печь-голландка – оптимальное решения для обогрева загородного дома или дачи.
При подготовке к постройке следует заранее выбрать место расположения голландки, выбрать схему печи, определиться с материалом для внешней отделки, рассчитать необходимое количество кирпича, подготовить инструменты и материалы.
Необходимо оборудовать фундамент и подготовить кладочный раствор.
А у вас есть опыт постройки печи-голландки? Поделитесь пожалуйста комментариями ниже!
Виды печного кирпича
Печной кирпич можно разделить на три вида:
- Кварцевый имеет в своем составе небольшое содержание песка.
- Шамотный делают из огнеупорной глины.
- Основной содержит много известняково-магнезиальной массы.
Тугоплавкий кирпич выдерживает большие температуры продолжительное время. Он обладает высокой прочностью, что усложняет его механическую обработку. При его изготовлении используется шамотная глина. Выпускается в разных формах, не имеет внутри полостей и пустот. Отличительной чертой является металлический звон, при постукивании по нему. При разбивании раскалывается на крупные части, не образуя крошек. Его стойкость к большим температурам и действию химических веществ делает его идеальным кандидатом для выкладывания топки.
Наружный слой печки вполне можно выполнить из керамического кирпича. Он не такой стойкий к высоким температурам, но имеет и некоторые преимущества: прекрасно поддается обработке. Ему можно придать любую форму с помощью кирки. При выборе такого кирпича стоит внимательно изучить его внешний вид: трещин не должно быть, а геометрия должна в точности повторять стандарт. Оттенок изделия не должен отличаться по всей поверхности.
Расчет объема кирпича
В плане кладки печи обычно указывают необходимое количество кирпичей, да и для многих профессиональных печников это известно. Но есть варианты, при которых можно без особого труда рассчитать, сколько нужно материала на любую печь, например, печь шведка из кирпича, для любого дома.
Последовательность расчета будет следующей: количество кирпича, выложенного всплошную первым рядом, умножаем на высоту (число рядов), а затем из полученного результата вычитаем 1/3. Таким образом можно сделать точный расчет количества материала на проект.
Схема кирпичной печи.
Чтобы более точно сделать расчет, можно использовать числовые данные. Вот пример:
Любая печка имеет трубу. Если в проекте она кирпичная, то ее тоже надо рассчитать. В 1 м трубы в норме 14 рядов, а в 1 ряду — 6 шт. Значит, необходимо 6 умножить на 14. Получится 84. Теперь это значение следует умножить на высоту трубы в метрах, и получим нужный объем необходимого строительного материала. К примеру, 4 м трубы умножаем на 84. Получится 336 кирпичей, для строительства печи голландки расчет будет другой.
Полученные значения, естественно, условны. Погрешность все равно будет присутствовать, но эти цифры дадут вам представление об общем количестве кирпича и позволят спланировать будущие расходы. Когда объем материала будет рассчитан, нужно выбрать его разновидность.
Информация по назначению калькулятора
Кирпичный онлайн калькулятор предназначен для расчета количества строительного и облицовочного кирпича для дома и цоколя, а так же сопутствующих параметров и материалов, таких как количество кладочного раствора, кладочной сетки и гибких связей. Так же в расчетах могут быть учтены размеры фронтонов, оконных и дверных проемов необходимого количества и размеров.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Кирпич с давних времен является самым востребованным, распространенным и привычным строительным материалом для возведения долговременных и надежных
сооружений. Такое положение сохраняется по целому ряду причин, несмотря на появление новых, современных и более дешевых строительных материалов. Существует несколько самых распространенных видов кирпича для любых строительных нужд:
- Саманный – из глины и различных наполнителей
- Керамический – (самый распространенный) из обожженной глины
- Силикатный – из песка и извести
- Гиперпрессованный – из извести и цемента
- Клинкерный – из специальной обожженной глины
- Огнеупорный – (шамотный ) из огнеупорной глины
Керамический кирпич (глиняный) по назначению подразделяют на фасадный, рядовый и клинкер. Кирпич рядовый (забутовочный) может иметь не идеальную геометрию и в большинстве случаев используется для кладки черновых стен домов, цоколей, гаражей, которые в дальнейшем штукатурятся, окрашиваются и
защищаются облицовочными материалами и покрытиями. Его цвет имеет
различные оттенки красного.
Облицовочный (фасадный) используют для возведения стен без какой-либо дополнительной отделки их в дальнейшем. Так же существуют различные специальные виды кирпича фасадного, способные
противостоять высоким механическим нагрузкам и неблагоприятным атмосферным воздействиям, и обычно используют для мощения дорожек,
строительства всевозможных подпорных оград, лестниц, стенок.
Клинкерный имеет идеальную гладкую поверхность, различные оттенки красных и черных цветов и обладает большой плотностью.
Силикатный представляет собой известково-кремниевый искусственный камень светлого цвета.
Отличается силикатный кирпич от керамического тем, что в процессе изготовления его не обжигают. Он достаточно гигроскопичен, и соответственно не используется
для строительства объектов, которые будут эксплуатироваться во влажных средах, таких как цоколь и подвальные помещения.
Так же силикатный кирпич не применяется в строительстве печей, труб, дымоходов и фундаментов, так как достаточно слабо выдерживает внешние разрушающие нагрузки.
Огнеупорный подразделяется на несколько видов и используется для возведения конструкций, подверженных высоким температурам, такие как печи, камины, дымоходы и плавильни. Самым распространенным является шамотный кирпич, имеет желтоватый оттенок, изготовленный из специальной огнеупорной глины (шамота) и в отличии от обычного глиняного может легко переносить высокие температуры (до 1400 гр.), а так же многочисленные циклы нагревания и охлаждения без потери прочности.
Кирпичи бывают полнотелыми (объем пустот не более 25%), пустотелыми и пористо-пустотелыми. Считается, что
углубления и пустоты в материале не только уменьшают вес, но и значительно увеличивают общую прочность кладки за счет увеличения площади контакта между кирпичом и
кладочным раствором.
Самый распространенный стандартный размер кирпича: 250 – 120 – 65 мм (длинна – ширина – высота), так называемой первой «нормальной формы» (1НФ).

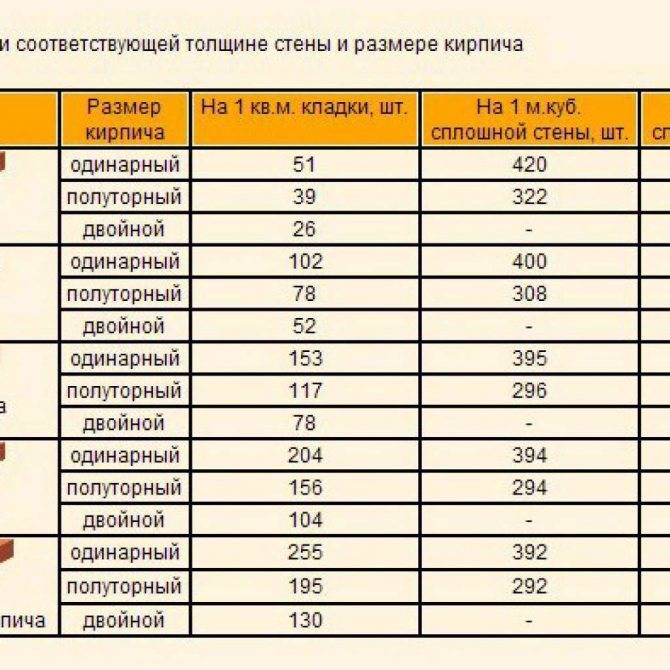

При расчете количества кирпича необходимого для работ, обычно используют правило называемое «формат», в котором размеры самого
кирпича увеличивают на 10 мм (такова стандартна толщина шва), то есть получается: 260x130x75 мм.
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи.
Общие сведения по результатам расчетов
Периметр строения
– Общая длина всех стен учтенных в расчетах.
Общая площадь кладки
– Площадь внешней стороны стен. Соответствует площади необходимого утеплителя, если такой предусмотрен проектом.
Толщина стены
– Толщина готовой стены с учетом толщины растворного шва. Может незначительно отличаться от конечного результата в зависимости от вида кладки.
Количество
– Общее количество кирпичей необходимых для постройки стен по заданным параметрам
Общий вес материала
– Вес кирпичей без учета раствора и кладочной сетки. Так же как и общий объем, необходим для выбора варианта доставки.
Кол-во раствора на всю кладку
– Объем строительного раствора, необходимый для кладки всех кирпичей. Объемный вес раствора может отличаться в зависимости от соотношения компонентов и введенных добавок.
Количество гибких связей
– Необходимы для крепления облицовочного слоя к основным несущим стенам. Длина гибких связей зависит от общей толщины стены с учетом утеплителя.
Кол-во рядов в кладке с учетом швов
– Зависит от высоты стен, размеров применяемого материала и толщины кладочного раствора. Без учета фронтонов.
Кол-во кладочной сетки
– Необходимое количество кладочной сетки в метрах. Применяется для армирования кладки, увеличивая монолитность и общую прочность конструкции
Обратите внимание на количество армированных рядов, по умолчанию указано армирование каждого третьего ряда.
Примерный вес готовых стен
– Вес готовых стен с учетом всех кирпичей, раствора и кладочной сетки, но без учета веса утеплителя и облицовки. Нагрузка на фундамент от стен
– Нагрузка без учета веса кровли и перекрытий
Данный параметр необходим для выбора прочностных характеристик фундамента.
Что бы произвести расчет материала для перегородок, необходимо начать новый расчет и указать длину только всех перегородок, толщину стен в пол кирпича, а так же другие необходимые параметры.
Сравнительные характеристики красного и шамотного кирпича
Для кладки печки используются блоки разного состава, размера и формы. Как правило, на создание тела очага используется красные и серые шамотные кирпичи. Каждый из материалов имеет несколько разновидностей, различающихся по техническим характеристикам.
Размеры красного кирпича для печи 120х250х65 мм. Типы:
- Стандартный. Служит для выкладывания стенок, лежаков и дымоходов. Морозоустойчивость F 50, влагопоглощение 8-10%, теплопроводность 0,51 Вт/(мК), пустотность до 13%.
- Огнеупорный. Рассчитан на высокую температуру до +1750°С. Тепловая проводимость от 0,70–0,85 Вт/(мК), пустотность от 8%, влагопоглощение 8%.
- Забутовочный двойной. Используется для стен, что удобно для ускорения строительства. Морозостойкость F 150, поглощение влаги 10%, теплопроводность 0,50 Вт/(мК), пустотность до 13%.
- Керамический. Применяется для укладки фундамента и основы кирпичного очага. Морозоустойчивость F 50-100, влагопоглощение 6-16%, теплопроводность от 0,70 Вт/(мК), пустотность 13%.
- Цокольный. Морозостойкость F 100, поглощение влаги 12%, теплопроводность 0,51 Вт/(мК), пустотность менее 13%.
Вес красного печного кирпича составляет 3,4-3,6 кг, двойной модели — 6,9-7,2 кг.
Шамотные блоки классифицируются по таким классам:
- ША. Используются для формирования топок, рассчитаны на температуру +1800°С.
- ШБ. Универсальный, относительно недорогой материал, выдерживающий нагрев до +1600°С, чего вполне достаточно для бытового устройства.
- ШЛ. Облегченный вариант, востребованный при строительстве без тяжелого фундамента. Уровень огнестойкости составляет +1500°С.
Итог
Теперь вам известно, сколько кирпича нужно на печь. Выполнить расчет количества камня на возведение печи своими силами не составляет труда. Ошибки могут возникнуть только в цифрах, которые нужно несколько раз перепроверить. Строительные работы по возведению печи требуют не столько точного количества материала, сколько его хорошего качества. В продаже имеются большое количество, вроде бы, похожих материалов, однако все они имеют разное качество.
Описанные методы выполнения расчетов применяются только в тех случаях, когда работы планируется выполнять самостоятельно. Наемные рабочие выполнят все вычисления по своим методикам. Не бойтесь взяться за калькулятор, а потом пойти в магазин и приобрести необходимые материалы в нужном объеме.
