Можно установить коллектор ниже уровня тёплого пола – например, в подвале?
Бывают случаи, когда распределительно-смесительный узел приходится монтировать не на этаже укладки тёплого пола, а ниже, допустим, если котельная находится в подвале, или вы просто не хотите портить интерьер в квартире.
Такая разводка допустима, установка коллектора производится в той же последовательности, что и обычно. Есть только одна проблема — не возможна автоматическое стравливание воздушных масс из магистрали, если воздухоотводчик размещён на гребёнке.
Выход — монтаж воздухоотводчика на трубе обратки между гребёнкой и петлями пола, а перед ним устанавливается запорное приспособление с отсечным клапаном. Обязательно наличие доступа к воздухоотводчику.
Тёплый водяной пол относится к современной системе отопления, отлично подходящей для обустройства в частных домов. При грамотном монтаже «пирога» пола и коллектора, конструкция способна обеспечить комфортные условия в помещении.
Установка смесительного узла
Перед монтажом распределительного узла, надо определить место его размещения. Можно установить в комнате, где будет монтироваться пол, или в котельной частного дома.
Возможно, узел крепить прямо на стенку или в металлический шкаф, который вмонтирован в проделанное в стене углубление. Он оснащён регулирующими направляющими и дверками. Коллектор, размещённый в таком шкафу, смотрится эстетично, но стоит он не дешево
Важно, чтобы все электроприборы были заземлены. А также доступ к устройству был свободный
Крепить смеситель следует в верхней точки системы, это упростит выход воздуха из неё.
Насосно-смесительный узел монтируется в следующей последовательности:
Подготавливается ниша, в которой размещается коллекторный шкаф.

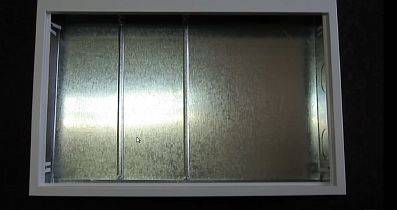

Делаем нишу для шкафа
Устанавливаем шкаф
Устанавливается смесительно-распределительный узел в шкафу.
Крепим насосно-смесительный узел
К шаровым кранам коллектора подсоединяются соответствующие трубы от котла.
Подключаем коллектор к подаче
К выходам гребёнки прикручиваются трубопроводы контуров пола.
Подсоединяем трубопровод пола
Конструкция тёплого гидравлического пола смонтирована, можно проверять её качество на наличие течи. Только после этого, заливается стяжка и стелется отделочный материал.
Подбор насоса и других компонентов системы
Подобрать насос довольно ответственный шаг, сделав неправильный выбор, вы можете не добиться желаемых результатов. Естественно, этот выбор должен включать в себя несколько составляющих, а именно мощность, объем, сколько энергии потребляет и надежность. Если вы сделаете свой выбор правильно, по итогу вы получите теплое помещение и экономию ресурсов.
На первом этапе нужно произвести расчет требуемой мощности насосной группы, если вас маленькая площадь отопления, соответственно, и насос нужен мини мощности. По техническим характеристикам они делятся на виды с мокрым или сухим ротором. Мощность определяется, как общий объем теплоносителя умноженный на три.
Однако, нужно учитывать и такие данные, как количество расходуемой энергии, производительность ( это количество жидкости, которое он пропускает через себя за единицу времени). Рассматривайте также его рабочее давление, температурный максимум.
Рассмотрим формулу производительности при условии, что теплоносителем служит вода:
Q= 0.86*Рн/(Тпр.т-Тобр.т), где —
Рн — мощность контура отопления;
Тобр.т — тем-ра теплоносителя обратного контура;
Тпр.т — температура воды на входе.
Если предполагается наличие не одного контура, тогда мощность суммируется, этот итог и будет требуемым значением производительности. Мощность, это величина, зависящая от площади обогрева, учтите еще и климатический фактор, если у вас суровые зимы, рекомендуется взять устройство с запасом прочности на 20-25%.
Что касаемо устройства насосов, подбор их опирается на мощность, тут есть разделение на приборы с мокрым ротором и сухим. С мокрым рассчитаны на помещения малого объема, а сухой нужен для обогрева больших помещений.
В выборе котла стоит также брать во внимание его мощность и пропускную способность,часто приобретается для этого отдельный котел. Выбирая трубы, обратите внимание на их коэффициент износостойкости и способность гнуться, лучше отдать предпочтение трубам из нержавеющей стали, поскольку у них высокий показатель теплопроводности
Монтаж смесительного узла
Установка смесительного узла тёплого пола не представляет большой сложности. Для этого можно использовать одну из нескольких схем подключения. Все подробности сборки смотрите в этом видео:
Место расположения

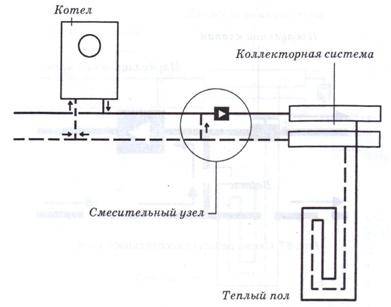

Оптимально установить коллектор между нагревательным котлом и теплым полом
Устанавливать систему в своём доме можно в любом месте, например, между водогрейным котлом и системой тёплых полов. Точки подключения смесительного узла могут находиться в следующих местах:
- Непосредственно в помещении, оборудованном системой водяных полов.
- В котельной, в любой удобной для этого точке.
- В специальном шкафу, если с помощью коллектора осуществляется управление нагревательными контурами сразу в нескольких помещениях.
Статья по теме: Чем красиво и недорого отделать стены в туалете
Особенности установки коллектора
Не забудьте заземлить все электроприборы
Для правильной и безопасной работы системы при её монтаже следует соблюдать ряд нюансов:
- клапан подмеса воды с термостатом устанавливается всегда на входе в тепловой контур;
- все электрические приборы, входящие в состав узла, должны быть заземлены;
- следует исключить в процессе эксплуатации любую возможность попадания влаги на электроприборы.
Собранный коллектор подмеса следует соединить с трубами подачи и обратки, согласно выбранной вами схемы монтажа. Если же вы не сильны в сантехнике или же не имеете возможности лично собирать смесительный узел из отдельных деталей, можно приобрести уже готовый узел в различных комплектациях. В этом случае вам останется лишь подключить его к отопительной системе. Подробнее о настройке автоматического терморегулятора смотрите в этом видео:
Настройка приборов управления
Составные части системы отопления
Настройка смесительного узла производится в несколько этапов.
- Снимаем терморегулятор с сервоприводами, чтобы он не мог влиять на настройку клапанов.
- Устанавливаем перепускной клапан на максимальную отметку, чтобы он не сработал во время настройки системы.
- Регулируем балансировочный клапан. Принимая за основу показатели температуры на выходе из котла за 95 ºС, а максимальную температуру в трубах водяного обогрева пола на входе за 45, а на выходе — за 35ºС, после расчётов по представленной ниже формуле получаем коэффициент 4. Его и выставляем на нашем балансировочном клапане.
- Следующим шагом регулируем давление циркуляционного насоса. Ставим мощность насоса на минимум и постепенно увеличиваем её до тех пор, пока давление в системе не достигнет нужного показателя.
- Последним шагом производим настройку перепускного клапана. Выставляем на нём показание на 10% выше максимального рабочего давления в перепускном клапане.
Если смесительный узел обеспечивает работу нескольких обогревательных контуров, следует произвести балансировку давления в них, регулируя соответствующую запорную арматуру, установленную на входе каждого контура.
Смесительный узел — состав и комплектность
Узел подмеса работает таким образом:
От котла теплоноситель при температуре 75 — 90 градусов поступает в контур теплого пола. Предохранительный клапан не пропускает воду такой температуры, перкрывая поток и одновременно открывает доступ остывшей воды из обратки. Когда температура достигает нужной величины в 30 — 32 градуса, клапан открывается и теплоноситель попадает в греющий регистр. Давление в системе создается циркулярным насосом специальной конструкции с несколькими режимами регулировки мощности.
Основные компоненты узла подмеса:
- циркулярный насос;
- предохранительный клапан;
- байпас — устройство, предохраняющее систему от перегрузок;
- спускные водяные клапаны;
- отводчики воздуха из системы отопления.
Двухходовой предохранительный клапан
Другое его название — питающий. Применяется в большинстве управляющих систем для теплого пола. Назначение — точная регулировка температурного режима путем смешивания остывшей воды из обратки и горячей из котла.
Клапаны выпускаются в корпусах из латуни или чугуна.
Контруктивно двухходовые смесители выпускаются в таких исполнениях:
- с пневматическим управлением;
- гидравлические;
- электроприводные.
Двухходовые клапаны работают плавно, поддерживаю оптимальную температуру в системе. Их применение оправдано при отапливаемой площади до 200 квадратных метров. При более обширных системах интенсивное охлаждение регистров приводит к постоянной работе клапана на максимальной температуре теплоносителя.
Трехходовой смесительный клапан
Рабочим органом этого устройства является конический затвор, садящийся на седло в корпусе. Регулировка температуры теплоносителя производится смешиванием сред с различными температурами. Недостаток устройства заключается в его полном открытии при получении сигнала от термостата, в результате чего в систему теплого пола подается вода из котла с температурой до 95 градусов. Это может привести к выходу из строя труб контура.
Пропускная способность устройства ниже, чем у двухходового устройства, и регулировка происходит в волнообразном режиме. Рекомендуется для использования в системах площадью более 250 квадратных метров.
в трехходовых смесителя применяются различные виды внешних приводов:
- термостатические — перемещение запорно — регулирующего элемента происходит под воздействием расширяющейся термочувствительной жидкости в корпусе прибора. Это основной вид клапанов для теплого водяного пола;
- термостатические головки — получают сигнал с внешнего датчика, размещаемого в потоке теплоносителя. Регулировка такими устройствами производится точнее;
- электроприводные — сигналом для срабатывания являются данные, поступающие в непрерывном режиме с контроллера, считывающего объективную информацию о температуре теплоносителя;
- сервоприводные — работают без применения контроллера, получая сигнал непосредственно от датиков температуры.
Обеспечение перемещения теплоносителя в системах отопления естественным образом связано с рядом обязательных требований, а для систем теплого пола его принудительная циркуляция неизбежна. Для этой цели используются циркуляционные насосы.
Различают два основных вида таких агрегатов: насосы с мокрым и сухим ротором. Их различие состоит в том, что в первых ротор находится внутри перемещемой среды, в результате чего обеспечивается смазка и охлаждение подшипников. Такой насос работает пости бесшумно и может использоваться внутри жилых зданий. У агрегатов с сухим приводом рабочая камера отделена от ротора перегородкой, поэтому такие насосы нуждаются в регулярном обслуживании. Они при работе создают шум, поэтому их устанавливают в обособленных помещениях или зданиях (котельные).
Байпас
Это предохранительное устройство, устанавливаемое между прямой и обратной трубой системы отопления. Оно представляет собой отрезок трубы, размер которой на одну позицию меньше, чем основная труба. Чаще всего его размер составляет 1/2 дюйма. При необходимости вмешательства в систему отопления, можно отключить на время нужный узел, подлежащий ремонту или замене.
Сборка смесительного узла
Сталкиваясь с такой непростой на первый взгляд задачей, для начала необходимо детально разобраться в тонкостях этого процесса. Ниже приведен пример сборки своими руками смесительного узла, сборка будет производится из металлических составляющих.
Мы будет собирать его по схеме, в которой присутствует термостатический трехходовый клапан-смеситель, последовательное подключение циркуляционного насоса. Для герметизации швов используйте льняную паклю и пасту герметик, хорошие отзывы о пасте Юнипак.
Вам понадобятся следующие материалы:
- Накидные гайки, американки.
- Ручной воздухоотводчик.
- Ниппели.
- Циркуляционный насос.
- Термометр.
- Обратный клапан.
- Шаровый кран.
- Тройники.
Мы собираем на базе трехходового смесителя термостатического клапана ЕСБИ, на коробке указывается, в каком направлении происходит смешение воды. Рабочая температура на выходе 20-43 градуса Цельсия, что соответствует требованиям к системе теплый пол. Данный смеситель уже содержит в себе термостатическую головку, термодатчик и регулятор температуры, который позволяет устанавливать нужную вам температуру. На нем самом стрелками обозначено, в каком направлении течет холодная и горячая вода.
Хорошо зарекомендовала себя на этой нише фирма Wilo. Взяв в руки, осмотрите его, определите, в каком направлении он качает жидкость. Определите направление оси привода, при установке она должна располагаться горизонтально, это одно из обязательных условий работы насоса, в конструкции которых установлен мокрый ротор. Еще одно обязательное условие это то, что коробка коммутации не может находится под насосом.
Если все же у вас он становится именно так, тогда поверните верхний элемент корпуса, к которому подсоединен короб на 180 градусов. Это можно сделать, используя ключ шестигранник, открутив четыре винта, которые соединяют между собой две половинки насоса
Затем осторожно поверните верхний элемент относительно нижнего помпового. Совместите все обратно и закрутите винты
Фото примера смесительного узла для теплого пола
Следующее, что мы должны сделать, это установить термометры на трубу, где происходит подача до процесса смешивания, затем после насоса. Самый последний установите у выхода из обратного коллектора. Выбирайте датчики температуры, оборудованные зондом, которые вкручиваются в центральные гнезда. Целесообразно будет выполнить сверку каждого прибора.
Поскольку в одной цепочке на них действует одинаковый напор, соответственно, и значения у них должны быть одинаковые. Если есть возможность, сверьте с эталонным прибором. Если у одного из устройств показания разнятся, можно отрегулировать это самостоятельно.Если вы снимите крышку, то увидите винт, с помощью которого можно регулировать показания.
Итак, этапы монтажа:
- Соберите участок от первичной подачи к смесительному клапану, соедините между собой запорный и шаровый вентиль и тройник под регулятором температуры. Каждый из четырех кранов должен быть оснащен накидной гайкой. Это делается для легкости в дальнейшем обслуживании.
- Следующий выход концентрата соедините с входящим патрубком смесителя с трехходовым клапаном. Установите в центральном гнезде тройника термометр.
- Установите перемычку байпас , к второму входу накрутите муфту с американкой. Это для легкости монтажа при обслуживании.
- Затем к перемычке подсоедините тройник , одной стороной он должен быть развернут к обратке системы, а другой к коллектору.
- Элемент общей обратки включает в себя один запорный шаровый кран. Нет необходимости устанавливать обратный клапан , поскольку скорее всего он не пригодиться.
- Затем соберите параллельный участок . Установите температурный датчик, предварительно вкрутив тройник.
- Затем пришел черед собирать элемент между насосом и подающим коллектором . В него входит муфта с американкой, тройной соединительный элемент для регулятора температуры, удлинитель, запорный кран.
- Возле коллектора установите шаровый вентиль .
- На выход смесительного клапана накрутите муфту .
- Ну, и практически завершающий этап, это монтаж циркуляционного насоса . Вставьте кольцевую прокладку из резины, закрутите гайку на входном патрубке в насосе.
- Точно так же накрутите и обожмите накидную гайку с другой его стороны. Вот и собран смесительный узел для теплого пола.
Это был окончательный этап, затем разместите этот элемент на месте его монтажа.
Виды коллекторов, схемы подключения
При всем многообразии конструктивных решений устройства теплых водяных полов они делятся на две разновидности: последовательные и параллельные. Различие между ними заключается в способе смешивания холодного и горячего потоков теплоносителя в системе отопления.
При последовательной схеме смешивания вся масса воды от циркуляционного насоса попадает через коллектор напрямую в греющий контур. Схема позволяет макисмально использовать полезную энергию от котла.
Схема последовательного подключения контура с байпасом
Из схемы видно, что весь расход насоса уходит через коллектор в контур теплого пола и нигде не разделяется. таких контуров може выводиться из коллектора несколько и успешность их работы зависит только от производительномти циркуляционного насоса.
Такой смеситель включает в себя пропускной клапан, регулирующий подмес горячей воды. Обычно используют термостатические клапаны с термоголовками и прикладным датчиком
Схема регулировки температуры в узле подмеса с пропускным клапаном
Для байпаса в этом случае нужно использовать трубу таких же размеров, что и для основной системы. Чтобы обеспечить работу насоса при остановке контуров между прямям и обратным плечом коллектора нужно установить второй байпас пониженной проходимости.
Такая схема обеспечивает отдачу тепла в контуре и, с точки зрения теплотехники является наиболее совершенной.
Поменяв местами байпас и насос, можно получить типовую схему параллельного смешивания потоков.
Типовая схема параллельного смешивания теплоносителя
При полном перекрытии греющих контуров перепускной клапан пропускает весь поток через себя, давая возможность работы насосу. Поскольку вода циркулирует по замкнутому малому контуру, нагрузка на двигатель насоса будет минимальной и сохранит электроэнергию. Полное закрытие контуров происходит в случае использования сплит-систем при перегреве пола сверх установленной температуры.
Таким образом, используя минимальное количество компонентов, можно сделать работу системы теплого водяного пола устойчивой при любых ситуациях.
Зачем нужен термосмеситель?
Схема комбинированной отопительной системы частного дома может состоять из:
- Нагревательного котла;
- Коллекторного узла;
- Контуров теплых полов;
- Контура радиаторов.
Температура воды, нагреваемой котлом, равняется 75-95 °С, в то время как санитарные нормы устанавливают показатель в 31°С, как максимальная комфортная температура поверхности пола, для хождения по нему босиком. Поэтому прямое поступление воды в напольные контуры недопустимо. Данная задача решается путем монтажа узла подмеса.
Термосмеситель служит для смешивания горячей и уже охлажденной воды из системы водяного обогрева пола. Благодаря этому схема отопления функционирует без отклонений.
Принцип работы системы
Назначение узла подмеса для теплых полов
По своему внешнему виду смесительный узел подмеса представляет группу либо цепь трубопроводов, которые укладываются в строго заданной последовательности, используемые для решения одной задачи – объединения двух разных потоков жидкости в один общий.
Существует три варианта смешивания теплоносителя:
- параллельный;
- последовательный;
- комбинированный.
Среди всех перечисленных типов оптимальным вариантом представляется последовательное смешивание. Подобный выбор обусловлен в первую очередь его высокой производительностью, поскольку почти все переработанное количество воды доходит до потребителя.
В некоторых случаях допускается применение параллельного варианта. В этом случае отмечается непостоянный расход жидкости. Однако устранить этот недостаток можно путем монтажа двухходового клапана, который может быть настроен наиболее оптимальным образом.
Схема коллектора
Для монтажа коллекторной группы может быть выбрано несколько схем. Одна из них будет приведена ниже.
Эта схема требует использования определенных элементов:
- трубопроводы-тройники;
- клапаны основных типов: смесительный, трёхходовой и регулирующий, которые устанавливают на подающей и обратной ветках;
- циркуляционный насос;
- оборудование регулировки и автоматизации.
При использовании подобной схемы подача воды обеспечивается циркуляционным насосом. Это продолжается до того момента, пока не удастся выйти на необходимый температурный уровень. После этого начинает действовать автоматика, что приводит к перекрыванию доступа воды при помощи клапанов. На этом процесс прекращается. Необходимо иметь в виду, что при выполнении монтажа своими руками следует позаботиться об устройстве дренажа и системы воздухоотвода.
Смесительный узел для теплого пола своими руками: назначение и устройство
Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.
На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.
В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.
Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.
В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.
Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.
Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.
Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?
Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.
Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.
Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.
Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.
Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.
Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.
Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.
Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.
Отличия различных систем
Разные смесительные узлы имеют похожую конструкцию. Принципиальные различия заключаются в использовании разных предохранительных клапанов. Самыми распространенными считаются двух- и трехходовые клапаны.
Первый тип питающего устройства оснащается термостатической головкой. В нее встроен температурный датчик жидкостного типа. Информация, идущая с него, позволяет регулировать интенсивность потока разогретого теплоносителя.
Двухходовый клапан применяется в таких системах, где в обратку постоянно добавляется горячая жидкость от котла. Такой подход исключает перегрев теплого пола и продлевает срок его безаварийной работы.
Существуют двухходовые и трехходовые насосные узлы
Такой клапан не отличается высокой пропускной способностью. Значит, регулировка температуры происходит плавно. Его рекомендуется использовать в помещениях с небольшой площадью пола.
Второй тип питающего устройства представляет собой комбинированный вариант. В нем сочетаются функции клапана и балансировочного крана. Работает он иначе, чем двухходовое устройство. Благодаря ему, в горячий теплоноситель поступает охлажденная вода из обратки.
Трехходовый клапан часто подключается к внешним термостатам. Последние позволяют устанавливать нагрев жидкости с учетом уровня уличной температуры воздуха. Подача воды в нем регулируется заслонкой, расположенной на стыке труб, идущих от котла и обратки.
У таких клапанов есть несколько недостатков:
- Существует риск резкого повышения температуры теплоносителя в системе, если из котла будет поступать больше жидкости, чем из обратки.
- Из-за большой пропускной способности трехходового устройства даже при небольшом изменении положения заслонки температура значительно повышается. Нет возможности тонко регулировать нагрев пола.
- В крупных помещениях требуется обязательная установка внешних датчиков, отслеживающих температуру на улице. В противном случае обеспечить комфортные условия внутри здания невозможно.
Впрочем, необходимость установки термостатов можно рассматривать и как положительный момент, ведь они обеспечивают лучшую регулировку температуры. Кроме того, с их помощью можно понижать нагрев в помещениях, где людей нет. Это может значительно снизить расходы на отопление.
Управление работой системы тёплого пола
Эффективность отопительных устройств зависит не только от их мощности и регулировок, но, прежде всего, от состояния обогреваемого объекта. Если здание недостаточно утеплено, никакая система не создаст условий для комфортной жизни в нем. Стены, сложенные из пористых материалов, таких как пиленый ракушечник или пенобетон снижает поитери тепла на 20 — 25 % по сравнению с керамическим кирпичом, дополнительное утепление стен и ветровая защита, а также утепление кровельного пирога дают приблизительнло такой же эффект.
Обращаясь к вопросу управления режимом работы теплых полов, нужно заметить, что применяются два основных подхода: ручное управление узлом подмеса и использование автоматическимх систем управления.
Первый вариант применяется для небольших строений, состоящих из 2-х или 3-х жилых комнат и вспомогательных помещений. Установка режима подмеса производится обыкновенным краном вручную.
Для сложных развитых отопительных сетей такой способ осуществить нереально ввиду многофакторности процесса и применяются сложные автоматизированные устройства.
Системы управления отоплением могут быть:
- групповыми — их задача состоит в том, чтобы преобразовать температуру воды на выходе из котла в 75 — 90 градусов в необходимые для низкотемпературных контуров 35 — 40 градусов на входе и проконтролировать температуру обратного потока, внося коррективы в режим подмеса. Естественно, что изменение погодных условий сказыватеся и на величине теплоотдачи в системе отопления;
- индивидуальными — расход носителя тепла для каждого контура устанавливается таким образом, чтобы в помещении была постоянная температура в заданном интервале. Это достигается либо установкой датчика температуры в помещении или контролем температуры обратного потока на выходе из регистра непосредственно у коллеторного узла.
Оборудование
В рамках небольшой статьи нельзя отобразить все разнообразие устройств, поэтому остановимся на некоторых характерных их представителях:
Контроллеры групповые
Управление нагревом производится подачей импульса на сервопривод регулирующего клапана, котрый производит соответствующую манипуляцию. В одном контроллере устанавливается до 10 каналов от датчиков для регулировки подмеса в различных контурах. Возможно программирование работы.
Блок управления режимом работы теплого пола
При подключении наружного датчика температуры, режим температуры нагрева теплоносителя изменяется превентивно.
Термостаты
Устройство выносное, способное производить измерение температуры на месте установки и передавть данные о ней на блок управления системой отопления. Прибор может передвать информацию как по проводам, таки и по радиоканалу. Установка его должна производится в месте, защищенном от воздействия солнечных лучей и вдали от сквозняков.
Термостат комнатный для водяного пола
Клапаны
Устройство для непосредственного управления температурой потока теплоносителя. Рзмещается в разрыве трубопровода. Обычно оснащается сервоприводом для управления заслонкой. Рассчитывается на работе при давлении в системе до 16 атмосфер.
Трехходовой термостатический клапан в системе управления теплым полом
Сервопривод
Устройство, приводящее в движение запорное устройство клапана (шток). Небольшое по размеру устройство создает к силие более 10 кг.
Сервопривод для клапана теплого пола
