Соединение полипропиленовых труб

Комплектующие для труб из полипропилена

Для монтажа водопровода из пластиковых труб используются различные комплектующие. Их сортимент очень обширен  и исчисляется десятками позиций в прайс-листах производителей. Детали различаются формой, размерами и предназначением. Рассмотрим самые распространенные виды таких элементов.

Для труб из полипропилена выпускается большое количество комплектующих

При их покупке важно выбирать детали от того же производителя, что и трубы

Муфты

Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Муфты. Наиболее простая соединительная деталь. По форме напоминает небольшой бочонок, внутренний диаметр отверстия которого точно соответствует сечению соединяемых труб. Элемент предназначается для соединения двух отрезков трубы.

Переходники. Эти детали предназначены для соединения труб разных диаметров. Внешне они очень напоминают муфты, но их главное отличие заключается в том, что внутренний диаметр у  двух противоположных концов элемента разный.

Переходники подбираются по диаметру соединяемых труб и бывают различных типоразмеров. Выпускаются детали с внутренней или внешней резьбой, предназначенные для перехода на резьбовые соединения.

Уголки. Как известно, полипропиленовые трубы сгибать нельзя. Поэтому для выполнения необходимых при монтаже поворотов производитель выпускает специальные соединительные детали, согнутые под углом 90° и 45°.

Уголки могут оканчиваться отверстиями под трубы или же иметь резьбу, как внутреннюю, так и внешнюю. К примеру, такие детали используются для монтажа смесителя. При этом они могут быть как двойные, так и одинарные.

Некоторые домашние умельцы утверждают, что не нужно усложнять и использовать уголки. Ведь полипропилен – пластик и его можно согнуть. Они нагревают трубу до температуры размягчения и сгибают ее так, как им нужно.

Действительно, согнуть деталь очень легко, но нужно понимать, что при этом в ней происходят неприятные изменения: истончается стенка на внешней стороне изгиба. Это существенно сократит срок службы трубы и приведет к ее прорыву.


Запорный шаровой кран из полипропилена устанавливается в водопровод при помощи пайки

Крестовины и тройники. Так называются элементы, предназначенные для соединения трех или четырех труб одновременно, что нередко требуется для монтажа водопровода. Выпускаются в самых разных вариациях: с различными по размеру диаметрами отверстий, с фитингами под трубы других видов, к примеру, под металлопластик или медь, с внутренней и внешней резьбой различных размеров.

Обводы. Так называются особым образом отформованные изгибы, которые используются для обведения трубы вокруг какого-либо небольшого препятствия. При этом желательно, чтобы расстояние от трубопровода до стены было минимальным. Обвод вваривается в разрыв на участке водопровода так, чтобы лежащие до и после него отрезки трубы были прямыми.

Кроме этих комплектующих выпускаются и другие элементы. Среди них заглушки, использующиеся для перекрывания ненужных ответвлений водопровода, специальные шаровые краны для полипропиленовых трубопроводов.

Для закрепления труб к стене применяются особые клипсы, которые подбираются под диаметр детали. Могут быть одинарными или двойными. Специалисты советуют выбирать трубы и комплектующие одного производителя. Так будет меньше проблем при монтаже, и система получится более качественной.


Для труб ПП всех размеров выпускают широкий сортамент соединительных деталей, позволяющих в быстром темпе провести монтаж пластикового контура и при необходимости подсоединить его к металлическим веткам

Особенности монтажа полипропиленовых труб

Установка дополнительного оборудования

При установке полипропиленовых труб необходимо учитывать фактор температурного расширения

Это важно на системах отопления и на водопроводах с горячей водой. Для этого необходимо установить компенсаторы на пропиленовые трубы. Основные функции компенсаторов:

Основные функции компенсаторов:

  1. Поглощение температурных перепадов и сильных скачков давления в системе отопления и водоснабжения.
  2. Сохранение целостности всей системы.
  3. Увеличение надежности пластикового трубопровода.

Можно также различать компенсаторы по материалу, из которого они изготовлены.

Можно использовать металлические компенсаторы, они бывают:

  • компенсаторы осевые сильфонные КСО;
  • компенсаторы сильфонные ОПН;
  • компенсаторы сдвиговые (КСС);
  • компенсаторы поворотные (КСП);
  • компенсаторы  универсальные (КСУ).

Универсальные компенсаторы обычно устанавливают на небольшие конструкции.

Бывают устройства с гибким соединением, сделанным из эластичных материалов. Наиболее часто используются П- и Г-образные конструкции, а также петлеобразные компенсаторы и «змейки».

Компенсаторы: петлеобразный (слева) и П-образный (справа)

Резьбовое соединение с металлическими трубами (американка)

Соединение пластиковых труб с помощью нарезного метода не обеспечивает большой прочности соединения. В этом случае большую герметичность дает сварка элементов такой конструкции. Если избежать резьбового соединения невозможно по каким-то причинам, то вполне подойдут американки для полипропиленовых труб.

Это особый разъемный комбинированный фитинг, который с одной стороны имеет металлическую резьбу, а с другой полипропиленовое основание. С одной стороны он будет прикручиваться к металлу, а с другой привариваться к пластику.

Американки можно использовать несколько раз

Критерии подбора фитингов для полипропиленовых труб

При выборе фитингов для соединения труб из полипропилена необходимо учитывать следующие параметры:

  • вид фитинга;
  • способ установки;
  • размеры. Основополагающим размером является диаметр соединительного элемента, который должен соответствовать диаметру труб, подлежащих соединению.

Разновидности полипропиленовых фитингов

Полипропиленовые фитинги для отопления или водоснабжения подбираются в зависимости от предназначения. В настоящее время различают следующие виды соединительных элементов:

  • муфта. Фитинг служит для монтажа труб одного диаметра по горизонтали, удлиняя трубопровод;
  • переходники применяются для стыковки труб разных диаметров;
  • уголки используются для смены направления трубопроводной системы;
  • тройники необходимы для присоединения к центральной магистрали ответвлений;
  • крестовины требуются для присоединения одновременно двух отводов, причем в разных направлениях;
  • обводы устанавливаются, когда необходимо выполнить прокладку труб в одной плоскости, но в разных уровнях;
  • коллекторы используются в системе отопления и системе теплых полов для соединения трубопровода с источником;
  • заглушки, служащие для временного или постоянного отсечения отдельной части трубопровода;
  • компенсаторы, при помощи которых сглаживается эффект расширения труб под воздействием высокой температуры.

Виды фитингов для труб в зависимости от предназначения

Подбор вида фитинга осуществляется в соответствии с ранее разработанной схемой трубопроводной системы.

Для соединения полипропиленовых труб с металлическими составляющими трубопроводной системы, например запорной арматурой, используется специальный фитинг, который называется американка.

С одной стороны американки предусмотрена возможность приваривания фитинга к трубам из полипропилена, а с другой стороны обустроено резьбовое соединение с металлом или металлическими фитингами, запорной арматурой и так далее.

Соединитель для полипропиленовых труб и резьбовых фитингов

Виды фитингов в зависимости от способа установки

Монтаж трубопроводов из полипропиленовых труб можно осуществить при помощи:

сварных фитингов. Для установки сварного фитинга необходимо наличие специального оборудования и определенных навыков работы с ним. Полученное соединение получается более прочное и герметичное;

Соединительный элемент, устанавливаемый методом сварки

компрессионных фитингов. Выбор фитингов компрессионного типа обуславливается простотой монтажа. Для выполнения работы не требуется специального оборудования. Полученное соединение является достаточно прочным, однако уровень герметичности ниже, чем при использовании сварных. Еще одним преимуществом компрессионных соединительных элементов является возможность сборки трубопровода даже при отрицательных температурах.

Соединительные элементы, устанавливаемые без сварки

Системы отопления и водоснабжения, для изготовления которых применяются полипропиленовые трубы, преимущество собираются при помощи сварных фитингов, так как такой метод позволяет достичь большего уровня герметизации трубопровода.

Пути состыковки труб из металлопластика и PEX-труб

Металлопластиковые элементы и PEX-трубы зачастую состыковывают при помощи одного и того же метода. Здесь мы подробно опишем технологию монтажа теплопровода из вышеупомянутых материалов.

Соединение металлопластиковых труб проводится двумя способами:

  • с применением компрессионных фитингов;
  • с применением пресс-фитингов (опрессовка труб отопления).

Стыковка труб компрессионными фитингами

Данный вид фитингов более удобен в работе. Компрессионные фитинги могут быть использованы и для сборки систем водоснабжения холодного типа. Монтаж трубопровода, проводящего горячую воду, также осуществляется строителями при помощи упомянутых фитингов.

При сборке вышеназванных трубопроводов необходимость в специальном оборудовании для сшивания металлопластика и полипропилена отпадает. Для того чтобы соединить между собой части труб потребуются лишь пара гаечных ключей и ножницы-секатор.

Соединение элементов отопления производится согласно следующему алгоритму действий:

  1. Изначально на конец трубы со стороны стыковки помещается обжимная гайка.
  2. Далее за гайкой следует надеть кольцо разрезного типа, при этом край кольца необходимо разместить на расстоянии 1 мм относительно среза трубы.
  3. Затем труба насаживается до упора и закрепляется на штуцере фитинга. При этом снятие фаски с трубы не требуется.
  4. Обжимную гайку устанавливают посредством гаечных ключей.

Части компрессионного фитинга и порядок сборки

При зажатии гайки прилагать излишние усилия не рекомендуется, так как высока вероятность прорезки трубы.

Стыковка труб с применением пресс-фитингов

Фитинги прессового типа для металлопластиковых труб, а также сшитого полипропилена дают возможность надежно соединять части отопительной системы. К сожалению, такая конструкция в дальнейшем не сможет быть разъединена. Для выполнения монтажа таким способом потребуется применение специального пресс-инструмента.

Для того чтобы соединить названные ранее элементы отопления при помощи фитингов, следует придерживаться следующей инструкции:

  1. На конец трубы необходимо надеть гильзу зажимного нарезного типа.
  2. Затем в трубу до упора помещается расширитель с нужным поперечным сечением.
  3. Рукоятки расширителя не спеша соединяют между собой и фиксируют в таком положении на непродолжительное время.
  4. Штуцер фитинга вставляется в трубу. Благодаря своему уникальному молекулярному составу, трубы подвергнуться усадке, что поможет плотно зафиксировать фитинг с трубой.
  5.  Трубу при помощи ручного или гидравлического пресса надежно запрессовывают на фитинге.

Опрессовка при помощи специального инструмента

Стыковка труб из полипропилена

Если для устройства инженерных сетей вы применяете трубы полипропиленовые — как соединить трубопровод зависит от его диаметра. Полипропиленовые трубы PN20 и армированные алюминиевой фольгой PN25 диаметром до 63 мм соединяют раструбной или муфтовой сваркой. Для соединения прямых участков  используют муфты соединительные для полипропиленовых труб, а для создания  резьбовых и других стыковочных узлов – соответствующие фитинги, имеющие раструб.

  • для передачи холодной воды в системах с высоким давлением,
  • в системах отопления с низким давлением,
  • в «тёплых» полах.

Для сварки полипропиленовых труб, диаметр которых более 63 мм, в основном, применяют стыковую сварку, которая не требует использования дополнительных деталей.Но если имеются фитинги нужного диаметра,можно применятьмуфтовую сварку. Технология соединения полипропиленовых труб большого диаметра в качестве разборного соединения рекомендует фланцевый стык.

Как соединить полипропиленые изделия  раструбной сваркой

В качестве инструмента для создания неразъёмного соединения ПП труб применяют сварочные аппараты, оснащённые специальными насадками, покрытыми тефлоном – антипригарным материалом. Стандартные насадки имеют диаметр от 16 до 40 мм. В процессе сварочных работ необходимо очищать насадки брезентовой ветошью или деревянным скребком после каждой выполненной операции.

Аппарат для сварки необходимо установить на ровной поверхности и закрепить на нём насадки требуемого диаметра. Для соединения полипропиленовых труб температура процесса составляет примерно 2600С.

Время нагрева, позволяющее решить проблему, как соединить полипропиленовые трубы герметично, зависит от температуры окружающего воздуха и составляет 10-15 минут. При температуре ниже нуля на месте производства работ сварку полипропиленовых труб проводить запрещено. Общее правило, касающееся вопроса, как соединяются полипропиленовые трубы, – не разогретый фитинг должен иметь несколько меньший внутренний диаметр, чем наружный диаметр трубы.

Первая сварка проводится примерно через пять минут после нагрева паяльника. Полипропиленовые трубы — как соединять их с помощьюраструбной сварки давайте разбираться вместе.

Специальными ножницами или труборезом отрезают изделие под прямым углом. Раструб фитинга и конец трубы очищают от грязи, обезжиривают спиртом или мыльной водой, просушивают.  Сварочный аппарат должен находиться во включенном состоянии на протяжении всего сварочного процесса. Нагрев проводится одновременно для трубы и фитинга.

Недогрев может стать причиной того, что соединяемые элементы не достигнут требуемой температуры вязкой пластичности. Это приведёт к образованию ненадёжного соединения. Если детали будут перегреты, то возникнет возможность утраты их формы. При появлении чрезмерной липкости материала трубу будет затруднительно соединить с фитингом. При приложении усилия образуется соединение с зауженным внутренним диаметром.

Время нагрева определяется специальными таблицами, по его окончании детали соосно соединяют друг с другом быстрым движением. После сварки нужно выдержать время охлаждения соединённых элементов, особенно тонкостенных. Любые деформации в этот период недопустимы. Неудачное соединение можно исправить, только вырезав фитинг.

Соединение полипропиленовых труб, армированных алюминиевой фольгой

Соединение полипропилена с алюминиевой прослойкой имеет некоторые особенности. Для работы с ним потребуется специальный инструмент – шейвер, которым с трубы снимают верхние слои из полипропилена и алюминия. Величина раструба фитинга рассчитана так, что в него может войти труба, у которой удалены верхние слои.

Однако, если вы используете изделия, соединительные детали и инструмент, произведенные одной фирмой, то, скорее всего, вычисления не потребуются. Шейвер снимет верхние слои точно на глубину сварки, а размеры насадок не позволят вставить трубу на глубину, превышающую требуемую.

Особенности резьбовой стыковки

Данный тип соединения реализуется резьбовыми фитингами, причем самостоятельная нарезка резьбы на полипропиленовых трубах невозможна. Чтобы достичь герметичности и долговечности такой стыковки, обычно применяют тефлоновую ленту и уплотнитель. Муфты для соединения полипропиленовых труб несложно приобрести в любом строительном магазине.

Перечень фитингов, использующихся для резьбовой стыковки:

  • Паечная муфта
  • Угольник на 45 и 90 градусов. Им можно стыковать любые диаметры труб.
  • Угольник на три отвода. Диаметр труб должен быть одинаковым.
  • Заглушка.
  • Крестовина.
  • Седло для вваривания. Им разветвляют трубопровод.
  • Комбинированная муфта, где на накидной гайке имеется внутренняя и наружная резьба.
  • Комбинированный тройник, имеющий накидную гайку и два типа резьбы.
  • Комбинированный угольник, для фиксации смесителя и других приборов.
  • Проходная водорозетка.
  • Шаровой кран паечного, прямого и углового типа.

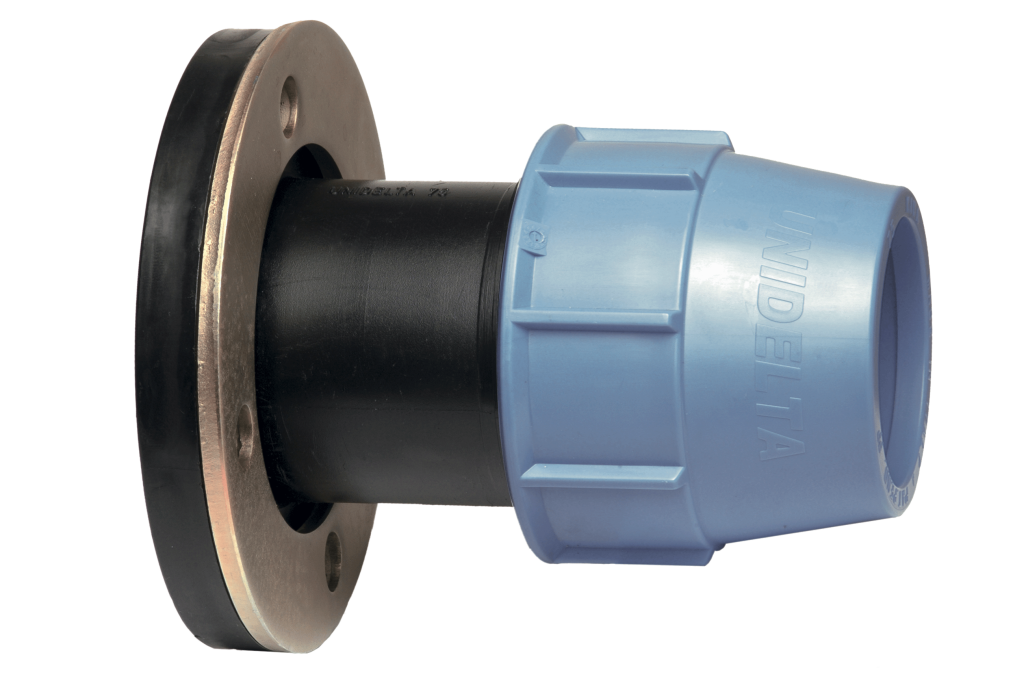

Фланцевые соединения

В основе этого метода лежит стыковка стальной трубы и пластиковой вставки разъёмным приспособлением – фланцем. В металлическую трубу вставляют фланец в виде втулки, к нему при помощи болтов крепится накидной фланец с переходом на пластик. Делается это следующим образом:

Определяется место вставки и делается аккуратный срез трубы. Неровности на месте среза необходимо обработать болгаркой.
Фланец в виде втулки осматривают, острые кромки сглаживают напильником

Эта предосторожность позволит уберечь пластиковую трубу от повреждений. Только после этого фланец устанавливают на место.
К нему болтами притягивается другой фланец с переходником для полипропиленовых труб

В месте соединения устанавливают резиновую прокладку. Крепёжные болты затягивают без лишних усилий.

Выполнить трубное соединение из разных материалов, по силам любому человеку. Но если вы не уверены, что сможете качественно выполнить работу, лучше обратиться к сантехнику.

Свойства и места применения полипропилена

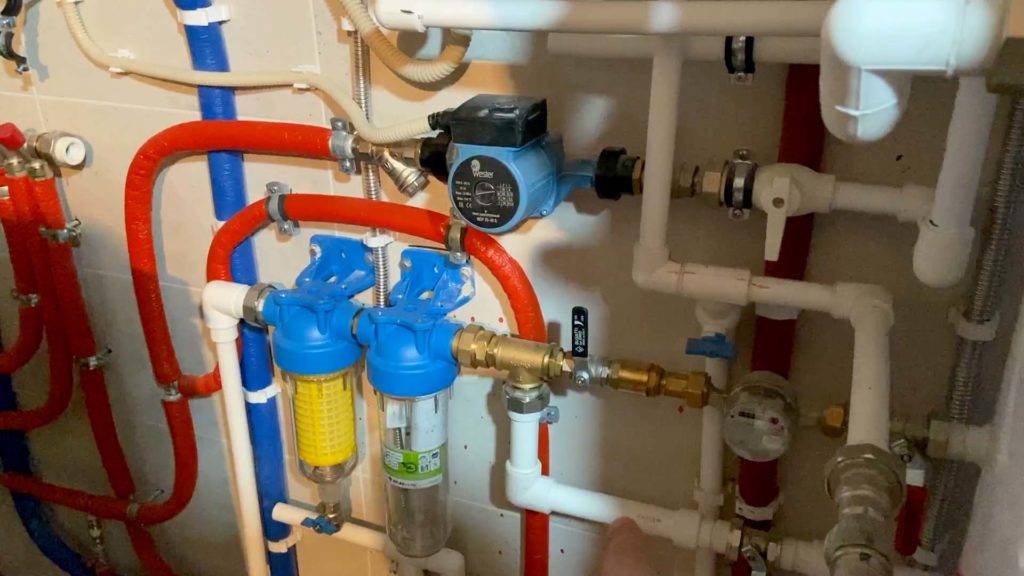

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Важным положительным свойством такого материала является то, что коррозийные процессы практически не влияют на материал. Низкая стоимость позволяет использовать полипропиленовые конструкции повсеместно, а способность сохранять герметичность и целостность при давлении более 20 Бар даёт возможность применять материал для водоснабжения и отопления в многоэтажных строениях. Также стоит отметить небольшой вес и простоту монтажа. Однако, для спайки однородных труб придется обзавестись специальным паяльником. Благодаря свойствам ППР материала, трубы абсолютно безопасны для здоровья, гигиеничны и способны прослужить до 100 лет.

Выпускаются трубы различных цветов, но наиболее распространенный окрас – белый. Из всей цветовой гаммы только черные трубы имеют специальный слой защиты от воздействия ультрафиолетовых лучей, что позволяет долгосрочно применять их под открытым солнцем.

Для создания водопровода многоквартирного дома используется материал диаметром от 16 мм. Для использования коммуникаций с холодной водой, отлично справляются односоставные трубы. Для горячей воды рекомендуется использовать ППР материал с фольгированной вставкой. Фольгированные труб компенсируют расширение от нагревания и маркируются обозначением PPR. Но фольгированные трубы уже считаются металл полимерными.

Соединения на основе клея

Склейка труб — простой и надежный способ получить неразъемный узел. При проведении работ задействуются специальные составы. Они устойчивы к температурным перепадам, подходят для уличного и внутрицехового использования.

Преимущества клея:

  • простота хранения и нанесения;
  • получение соединений с высоким уровнем герметичности;
  • сохранение эксплуатационных качеств на протяжении всего срока службы;
  • работа с различными типами полимеров.

Клей поставляется в специальных банках, хранится в сухом прохладном месте.

Подготовка соединения происходит в несколько этапов.

Обезжиривание. Рабочая поверхность обрабатывается растворителем. К использованию рекомендованы составы, совместимые с полиэтиленом и полипропиленом.
Нанесение клея. Места примыкания труб покрываются клеевым составом. Смесь размазывается тонким равномерным слоем. Качество ее нанесения проверяется визуально.
Монтаж труб. Магистральные элементы соединяются, фиксируются в неподвижном положении

При проведении работ важно соблюдать соосность.
Высыхание. Со временем клей набирает свои свойства

Средний срок затвердевания — 24 часа.

Корректно выполненное соединение имеет высокий запас прочности, выдерживает значительное давление.

Как врезаться в полипропиленовую трубу без пайки?

Самый постой вариант, не предполагающий наличия дорогостоящего инструмента, — использование накладного хомута. Данный элемент состоит из двух отдельных деталей верхней и нижней части, их стягивают болтами (гайками). В комплект входит резиновая уплотнительная прокладка, предотвращающая протечки.

Использование хомутов (седелок)

Размеры обжимных хомутов и количество болтовых соединений зависит только от диаметра труб, в которые предстоит врезаться. Такие накладки для врезки могут иметь:

  • запорный кран;
  • защитный клапан, встроенную фрезу;
  • резьбовой или фланцевый металлический конец.

Некоторые изделия имеют пластиковый торец, предназначенный для пайки либо склеивания.

Обычная работа с хомутами

В этом случае ответ на вопрос, как врезаться в полипропиленовую трубу без пайки, очень прост. Обе части хомута надевают на трубу, соединяют болтами или гайками, затем через отводной патрубок выполняют засверливание. Потом подсоединяют отвод.

Сверление трубы до установки хомута делать не рекомендуют, так как в этом случае мастер рискует совершить ошибку: например, неправильно выбрать диаметр отверстия или точку сверления.

Операция под давлением

Для возможной врезки в водопровод, находящийся под давлением используют изделия, имеющие встроенную фрезу. Для нее предусмотрено полностью герметичное ответвление. Некоторые модели приспособлены для работы с дрелью. В других хомутах для сверления отверстия нужно лишь несколько раз повернуть шестигранный ключ.

Есть в продаже и максимально удобные конструкции накладки, снабженные вентилем. В этом случае после сверления воду перекрывают, ответвление с фрезой снимают, а на его месте крепят отводную трубу

Изделия со встроенной фрезой стоят намного дороже обычных устройств, зато для работы с ними неважно, есть или нет давление в системе

Как врезаться в полипропиленовую трубу без пайки — вопрос решенный, однако нередко встает и другой, насчет целесообразности использования такого способа. Многие опытные мастера относятся к этим методам с большой опаской, недоверием, предпочитая брать в аренду «сварочный аппарат».

Горячий способ, но без паяльника

Это еще один вариант, который можно попробовать там, где нет электричества или отсутствует «полипропиленовая классика» — паяльник-утюг

Его заменяют газовой горелкой, вернее, сразу двумя приборами, так как важно одновременное нагревание соединяемых поверхностей

При использовании горелки принцип пайки не отличается: обе детали разогревают, затем насаживают друг на друга. Однако такая технология имеет большие «прорехи»: на глаз определить «готовность» нагреваемых деталей попросту невозможно.

Мастер сильно рискует, потому что их можно либо расплавить, либо недостаточно нагреть. В том и другом случае приговор окончательный — это брак. Однако как временная мера (спасение в случае ЧП на даче) вариант рассматриваться может.

Основные преимущества муфты Гебо

Наибольшую популярность в безрезьбовых соединениях за последнее время получил одноразовый Gebo-фитинг. Он может быть одно- и двусторонним. В односторонней муфте одна половинка снабжена резьбой, а другая имеет элемент, воспринимающий сжимающие усилия. Этот вариант вполне приемлем, например, при необходимости подсоединения гибкого металлотканевого рукава.

Муфта с двухсторонним исполнением оснащается компрессионными элементами, выполненными в форме колец. Таким образом, данный вид соединения можно применять и в качестве стыкующего элемента, и в качестве переходника.

В состав Gebo-муфты входят:

  1. Литой корпус.
  2. Уплотнительный элемент.
  3. Зажим.
  4. Затягивающее кольцо.
  5. Гайка.

По простоте монтажа муфта Гебо не имеет себе равных: используя её, со стыковкой труб может справится любой пользователь. Фитинги Gebo отлично подходят для монтажа любых видов металлических труб, а также труб из пластика или полиэтилена. Тупиковое соединение труб без сварки, в котором применена муфта Gebo, обычно предусматривают во внешних водопроводах, подверженных замерзанию, коррозии или механическим повреждениям, сопровождающихся потерей прокачиваемой среды .

Имеется мнение, что описываемые узлы нельзя применять в отопительных системах. Критерием служат предельно допускаемые параметры: температура теплоносителя не должна превышать 80°С при давлении не более1 МПа. Если эти условия соблюдены, то муфты Гебо можно использовать в устройствах индивидуального отопления, и – тем более – газоснабжения, где давление практически не превышает 0,35…0,4 МПа.

Работоспособность данных соединений достигает 10 лет, даже в условиях динамических нагрузок и небольшой (до 30) несоосности.

Фланцевый метод соединения

Технологический процесс перехода с металла на полипропилен без резьбы, с использованием фланцев, выглядит следующим образом:

  1. В месте соединения выполняется аккуратный срез, без торцевой фаски. Срез производится строго перпендикулярно, без заусениц.
  2. Затем на изготовленный срез надевают фланец.
  3. На трубу надевается специальная резиновая прокладка. При этом она должна быть расположена в 10 см от края трубы.
  4. На этот уплотнитель надвигается фланец, и производится его крепление с ответной частью фланца, который надет на вторую трубу.
  5. Зажимать болты необходимо равномерно, без большого усилия.

В каких случаях производится соединение разнородных труб

С появлением перспективных материалов, замена труб в панельных домах застройки середины и конца прошлого века приобретает массовый характер.

Типичные ситуации, при которых возникает необходимость соединения стыка металлической трубы с пластиковым фрагментом:

  • полная замена металлического трубопровода на пластиковый внутри квартиры с сохранением домовых стояков;
  • врезка системы частного дома в инженерные коммуникации;
  • замена сантехнического оборудования с изменением места положения;
  • врезка в систему при подключении посудомоечной или стиральной машины, другого оборудования;
  • экстренный ремонт дефектных участков трубопровода;
  • прокладка дренажной системы на участке.

В зависимости от вида системы и нагрузки на нее, подбирают соединительные устройства.

Неразъемные соединения

Не всегда можно использовать разъемные соединения. Иногда по причине, связанной с условиями эксплуатации трубопровода или из-за транспортируемой среды, предъявляются повышенные требования к герметичности соединений. Наибольшей надежностью характеризуются способы соединения сваркой — встык или по раструбной методике.

Для проведения работ используется специальный прибор, при помощи которого производится разогревание деталей до начала процесса плавления. Для выполнения стыковки без использования муфт (встык) используется не только прибор для сваривания пластика, но и центратор.

Благодаря ему, труба соединяется со второй деталью точно по центру. При выполнении сборки трубопровода в квартире или в доме чаще используется раструбное соединение. В этом случае, используются специальные соединительные муфты.

Принцип

Для полипропиленовых труб операция сваривания включает в себя следующие этапы:

  • разогревают прибор;
  • одновременно надевают на штуцера аппарата обе детали, которые предполагается соединить;
  • снимают детали и соединяют, вставив трубу в муфту с небольшим нажимом;
  • дают расплавленной массе застыть (на это требуется несколько секунд).

Что потребуется?

Для выполнения сварки потребуется приобрести специальный прибор – компактный сварочный аппарат для пластиковых труб со специальными насадками, соответствующими диаметру свариваемых деталей. Кроме того, потребуется подготовить:

  • ножницы по пластику;
  • измерительный инструмент (рулетку).

Прибор для сварки пластика работает на электропитании, мощность аппарата может быть разной. Оборудование имеет терморегулятор, благодаря чему, постоянно сохраняется оптимальная степень нагрева.

В комплект поставки, как правило, входит несколько насадок разного диаметра, благодаря которым, можно проводить сварки деталей разного размера. Насадки имеют тефлоновое наружное покрытие, поэтому расплавленный пластик к ним не пристает.

Для выполнения стыковки двух деталей из полипропилена необходимо использовать одновременно две насадки-штуцера:

  • штуцер с отверстием используется для разогрева наружной стороны детали меньшего диаметра (чаще всего, трубы);
  • штуцер с выступающим буртиком применяется для разогрева внутренней стороны муфты.

Устанавливаются насадки-штуцеры на аппарат путем использования входящих в комплект поставки болтов. Периодически нужно проверять их и подтягивать при помощи отвертки или шестигранника (в зависимости от модели аппарата).

Как проводить резку?

Для обрезки пластиковых труб по размеру рекомендуется использовать специальный инструмент – ножницы-трубороезы. Если трубы большого диаметра, то резку проводят с использованием ножовки. После того, как резка будет произведена, нужно убедиться, что срез проведен точно под углом 90 градусов и на нем нет заусениц. Если дефекты обнаружены, то их нужно устранить.

Далее вставляют трубу в муфту и карандашом или маркером отмечают глубину вхождения. Затем нужно обезжирить насадки на сварочном аппарате, протерев их спиртом. Не будет лишним протереть спиртом торцы свариваемых деталей.

Процесс сварки

Завершив подготовку, можно приступать к процессу сварки. Последовательность действий:

  • включают прибор, дают ему разогреться до нужной температуры;
  • на насадку надевают сначала муфту (у фитингов стенки толще, чем у труб), затем саму трубу;

  • дают деталям нагреться, в процессе нагревания нельзя трогать и смещать детали, иначе они деформируются;
  • время нагрева зависит от мощности аппарата, в инструкции должна быть приведена таблица, в которой указывается время выдержки деталей на аппарате;
  • разогретые детали одновременно снимают с насадок и быстро стыкуют, аккуратно вводя трубу внутрь муфты. Глубину введения контролируют по метке, нанесенной ранее;
  • не нужно сильно нажимать, иначе расплавленный валик может образовать валик и внутри, а это будет мешать циркуляции жидкости в трубопроводе;
  • удерживают детали в заданном положении около 30-50 секунд (зависит от диаметра трубы), за это время пластик остынет и образуется плотное гомогеное соединение.

Итак, собрать полипропиленовые трубопроводы можно и самостоятельно. Чтобы создать наиболее надежное соединение, потребуется приобрести специальный сварочный аппарат для пластика. В некоторых случаях возможно соединение полипропиленовой трубы без пайки. Такое соединение производится с использованием резьбовых фитингов. В этом случае, соединение получится разъёмным, его можно будет при необходимости разобрать.

Фланцевое соединение – удобный монтаж и доступная цена

К помощи фланцевого соединения прибегают даже тогда, когда необходимо состыковать пластиковую и металлическую трубу без резьбы или сварки. Данное соединение металлических труб без сварки выполняется с помощью болтов, обладает высокой прочностью и герметичностью.

Фланец

Конструкция фланца для трубопровода проста: 2 металлических диска, к каждому из которых подходит труба. Между дисками расположен резиновый уплотнитель. Для соединения конструкции предусмотрены болты, на которые с другой стороны одевают гайки.

Такое соединение стальных труб надёжно и долговечно, может эксплуатироваться в течение нескольких десятков лет. Но через определённые временные промежутки (1-3 года), фланец необходимо проводить техническое обслуживание соединения и проверять качество уплотнителя.

Выводы и полезное видео по теме

У профессионалов всегда есть, чему поучиться. Как работать с полипропиленом, можно увидеть в следующем видеоролике:

Монтировать трубопроводы из полимеров посредством их пайки «на горячую» – удобная и популярная методика. Она успешно применяется в условиях монтажа коммуникаций, в том числе на бытовом уровне.

Воспользоваться этим методом сварки могут люди без наработанного опыта. Главное, правильно понять технологию и обеспечить в точности её исполнение. А технологическое оборудование можно купить или взять в аренду.

Имеете опыт пайки полипропиленовых труб? Пожалуйста, поделитесь информацией с нашими читателями. Оставлять комментарии и задавать вопросы по теме можно в форме, расположенной ниже.

Стандартные в прошлом металлические трубы сегодня все чаще заменяются на пластиковые, а точнее – полипропиленовые (а также ПВХ). И если для монтажа первых обычно используется сварочный аппарат, то полимерные аналоги монтируются при помощи специального паяльника. Впрочем, последнего может не оказаться под рукой в момент, когда необходимо будет запаять одну из таких труб. Есть ли выход у такой ситуации? На самом деле – да. Кроме того здесь мы рассмотрим и пайку проводов.

  • Монтаж систем водоснабжения, водоотведения и отопления;
  • Ремонтные работы на отопительных и подающих воду системах;
  • Необходимость соединить два провода;
  • Починка тента – заделывание отверстий.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
