Солнечный водонагреватель своими руками

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

  • снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
  • экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

  • водяные (жидкостные);
  • воздушные.

По уровню предельных температур коллекторы бывают:

  • низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
  • среднетемпературными до 80°C;
  • высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

  • плоскими, которые могут быть как воздушными, так и жидкостными;
  • вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
  • трубчатыми – бывают и жидкостными, и воздушными;
  • термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Изготовление солнечного водонагревателя своими руками

Чтобы сделать систему нагрева воды для дачного летнего домика, не требуются какие-то капитальные сооружения. Здесь потребуются небольшие вложения и не так много времени.

Какие материалы потребуются?

  • Доски и деревянные бруски (количество в зависимости от размера короба, который вы будете делать);
  • Плита ДСП для задней стенки;
  • Жестяной лист или кровельное железо размером с заднюю стенку короба;
  • Медный змеевик;
  • Закалённое стекло;
  • Термостойкая матовая краска чёрного цвета;
  • Пенопласт, стекловата или другой теплоизоляционный материал.

Когда будете гнуть медную трубку, смотрите, чтобы не было изломов.

На изображении ниже можно посмотреть плоский солнечный водонагреватель в разрезе.

Плоский водонагреватель в разрезе

Антифриз может понадобиться на тот случай, если вы будете использовать водонагреватель при отрицательной температуре (например, во время ночных заморозков).

Нагрев воды в бассейне своими руками

Бассейн, пусть даже и не очень большой, удовольствие недешевое. Но без подогрева воды в нем далеко не всегда комфортно. Не у всех имеются средства или желание покупать не менее дорогие устройства для того чтобы поднять температуру воды. Вот и придумывают мастера-самоделкины разные подогреватели для бассейна, которые не требуют больших денег.

Самое доступное у нас топливо — дрова. И было бы странным, если бы не было средств подогрева бассейна дровами. Промышленных аналогов мы не встречали, разве что приспособить дровяную печь с водяной рубашкой под это дело. А самодельных агрегатов встречается много.

Основа всех устройств подогрева воды в бассейна на дровах — змеевик

Основная идея – металлический змеевик располагается внутри топки, на вход подается вода из бассейна при помощи насоса. Проходя по разогретому пламенем змеевику, она нагревается, по второму шлангу или трубе отводится обратно.

Одно из устройств для подогрева воды в бассейне дровами, сделанных своими руками

Основная задача – подобрать скорость подачи воды так чтобы она в трубе не закипела ни при каких условиях. Потому желательно брать насос достаточно мощный. Использовать можно штатную помпу от бассейна или циркуляционный насос.

Довольно рискованно, оостроумно

На фото несколько таких устройств. В одном змеевик спрятан в баке, в котором разводится огонь. Дым отводится через дыру в крышке. Система будет более эффективной, если сделать дымоход. Еще полнее использовать тепло можно, если сделать водяную рубашку. Можно на корпусе, можно на дымоходе, а можно – и там и там.

В другом варианте для небольшого надувного бассейна сварена квадратная емкость. Принцип тот же. Реализация немного другая.

Квадратная емкость, внутри которой змеевик и костер

Есть еще более простой вариант: змеевик, внутри которого разводится огонь. Это устройство можно использовать даже в походе. Только каким-то образом нужно будет решить проблему отведения горячей воды. Возможно, использовать термостойкие шланги или кусок металлопластиковой трубы для отопления.

Очень даже удобно в походе или поездке — вы всегда обеспечены теплой водой

Есть пример изготовления электрического нагревателя для бассейна своими руками. Использован ТЭН для бойлера, придумана оригинальная конструкция его закрепления в корпусе старого ножного автомобильного насоса. Подробности смотрите в видео.

Очень простой и интересный способ сделать солнечный нагрев воды в бассейне более эффективным. Он требует минимума денег, и немного времени. Нужны будут пластиковые хула-хупы, плотная черная пленка, паяльник, нож.

Идея не нова: нагревается плавающая на поверхности воды черная пленка, она отдает тепло воде. Нагрев более эффективный так как темные предметы больше поглощают солнечной энергии.

Очень простые коллекторы солнечного света хула-хупы с приваренной черной пленкой

Работа состоит в следующем: на хула-хуп ровно укладывается пленка, паяльником точечно сплавляете пластмассу и пленку. Желательно не прожечь обруч, так как он должен плавать, а не тонуть. Плавят по кругу, с расстоянием 10-15 см. Пленка должна держаться довольно крепко. В середине нужно сделать несколько отверстий – нежелательно, чтобы попал воздух. Потому и поворачивать обручи нужно той стороной в воду, на которой натянута пленка.

Эти круги раскладывают по поверхности. Чем большую площадь они занимают, тем быстрее прогревают воду. Раскладывать их легко – разбросали по поверхности. Собирать тоже — согнали в одну сторону сложили у борта стопкой.

Как сделать самодельный каталитический водонагреватель на даче

Каталитический нагреватель на даче подходит для тех, кто регулярно занимается выкашиванием своего участка и отправляет скошенную траву на компост. Известно, что гниющая трава в компостной куче сильно разогревается, иногда это даже приводит с самовозгоранию. Именно на этом факте и основано изобретение оригинального водонагревателя. По сути, для его создания требуется лишь сделать небольшой теплообменник. Этот агрегат лучше выполнить в виде плоского змеевика, который потом нужно положить в середину компостной кучи. В результате получится надежный источник теплой воды на 2-3 недели. Причем такой аппарат будет работать и днем и ночью независимо от погоды.

Спустя 2 недели мощность каталитического нагревателя заметно снизится, но к этому моменту наступит время снова скашивать траву, а значит, компостная куча вновь начнет свою «работу» по переработке топлива — и «реактор» запустится. При новом заполнении компоста свежескошенной травой нужно тщательно уплотнять кучу и обильно поливать ее теплой водой, чтобы началась химическая реакция.

В качестве аварийного варианта можно рядом с душевой кабиной установить обычную дровяную водонагревательную систему (описанную ранее). А еще лучше применять сочетание различных способов нагрева воды — водный, воздушный и с помощью компостной кучи. Это позволит обеспечить душевую кабину в дачный сезон постоянным источником горячей воды независимо от «капризов» погоды.

Напорный или безнапорный вариант

Безусловно, напорные самодельные накопительные водонагреватели, сконструированные своими руками, будут удобнее в эксплуатации. Но для их сборки требуются дополнительные вложения и знания. Такие системы должны оснащаться циркуляционным насосом, чтобы поддерживать давление в 1 атм или подключаться к уже проведенной в дом системе водопровода.

Если же бюджет ограничен и нет возможности приобретать подобное дополнительное оборудование, или вообще отсутствует система водоснабжения в доме, стоит обратить внимание на безнапорный вариант. Такой водонагреватель своими руками можно сделать из обычного ведра или кастрюли большой емкости

Главное — монтировать такое устройство повыше, чтобы вода выбегала из него под действием силы притяжения. Но придется все время следить за наполнением накопительного резервуара и температурой воды.

Солнечные водонагреватели с древности до современности

Есть много способов использования солнечной энергии. Одним из наиболее популярных методов, применяемых как в бытовых, так и в промышленных условиях, стали солнечные водонагреватели. Эти устройства используются веками, а с применением современных технологий получили новый виток популярности. С древних времен и до недавних пор воду, как и другие жидкости, при помощи солнца нагревали в открытых или закрытых емкостях темного цвета, что способствовало скорейшему подогреву.

Сейчас же, в электронный век, все чаще применяются более современные элементы, которые позволяют не только нагревать воду при помощи солнца, но и поддерживать заданную температуру теплоносителя. Они включают массу технических разработок, касающихся как используемых структурных элементов, так и способов управления. Их конструкция разнообразна и в большинстве своем зависит от целевого назначения прибора, а также применяемых технологий и материалов. Часть из них выпускается только промышленным способом, но другая часть может исполняться и в кустарных условиях.

Коллекторы из подручных материалов

Собрать солнечный коллектор для отопления дома своими руками и дешевле и интереснее, ведь изготовить его можно из различных подручных материалов.

Из металлических труб

Этот вариант сборки походит на коллектор Станилова. При сборке солнечного коллектора из медных труб своими руками, из труб варится радиатор и помешается в деревянный короб, проложенный изнутри теплоизоляцией.

Такой самодельный коллектор не должен быть чересчур большим, чтобы его было легко собрать и монтировать. Диаметр труб на солнечные коллектора для сварки радиатора должен быть меньше, чем у труб для ввода и вывода теплоносителя.

Из пластиковых и металлопластиковых труб

Как сделать солнечный коллектор своими руками, имея в домашнем арсенале пластиковые трубы? Они менее эффективны в качестве теплонакопителя, однако в разы дешевле меди и не коррозируют как сталь.

С укладкой труб можно экспериментировать. Так как трубы плохо гнутся, их можно укладывать не только по спирали, а и зигзагом. Среди преимуществ, пластиковые трубы легко и быстро поддаются пайке.

Из шланга

Чтобы сделать солнечный коллектор для душа своими руками понадобится резиновый шланг. Вода в нем нагревается очень быстро, поэтому его тоже можно использовать в качестве теплообменника. Это самый экономичный вариант при изготовлении коллектора своими руками. Шланг или полиэтиленовая труба укладывается в короб и прикрепляется хомутами.

Так как шланг скручен по спирали, в нем не будет происходить естественная циркуляция воды. Чтобы использовать в данной системе ёмкость для накопления воды, необходимо оснастить её циркуляционным насосом. Если это дачный участок и горячей воды уходит немного, то того её количества, которое буде поступать в трубу, может оказаться достаточно.

Из банок

Теплоносителем солнечного коллектора из алюминиевых банок выступает воздух. Банки соединяются между собой, образуя трубу. Чтобы сделать солнечный коллектор из пивных банок нужно обрезать днище и верх каждой банки, состыковать их между собой и склеить герметиком. Готовые трубы помещаются в деревянный короб и накрываются стеклом.

В основном, воздушный солнечный коллектор из пивных банок используют для устранения сырости в подвале или для обогрева теплицы. В качестве теплонакопителя можно использовать не только пивные банки, а и пластиковые бутылки.

Из холодильника

Солнечные водогрейные панели своими руками можно соорудить из непригодного холодильника или радиатора старого авто. Конденсатор, извлеченный из холодильника, надо хорошо промыть. Горячую воду, полученную таким способом, лучше использовать только для технических целей.

На дно короба расстилается фольга и резиновый коврик, потом на них укладывается конденсатор и закрепляется. Для этого можно применить ремни, хомуты, либо то крепление, которым он был прикреплен в холодильнике. Для создания давления в системе не помешает установить над баком насос или аквакамеру.

Видео

Вы узнаете, как сделать солнечный коллектор своими руками, из следующего видео.

Виды и классификация приборов

На практике реализован ряд принципов, которые позволяют использовать энергию Солнца. Различают несколько вариантов конструкции, независимо от того, сделан солнечный водонагреватель своими руками или нет. Главный критерий классификации – теплоноситель. Он может быть жидким и металлическим. В качестве теплоизолятора может использоваться вакуум. Солнечные водонагреватели могут быть прямого действия или косвенного. В первом случае вода нагревается непосредственно солнцем, а во втором случае это происходит путем преобразования солнечной энергии в электрическую, а затем в тепловую, которая и нагревает жидкость.

В замкнутом или разомкнутом контуре она может передвигаться также двумя способами, зависящими от типа структуры – принудительно при помощи насосов и других нагнетающих давление установок или самотеком. Также их можно разделить по области применения. Например, солнечные водонагреватели для дома относятся к числу малопроизводительных устройств. Они характеризуются небольшими размерами. А солнечный водонагреватель для бассейна или другого объекта временного использования, предназначенный для постоянного многоцелевого нагрева воды в больших количествах, имеет и соответсвующие размеры, а также относится к другому классу.

Как из шлангов и труб смастерить солнечный нагреватель

Для солнечных теплообменников народные умельцы используют шланги для полива или гибкие трубы. Можно соорудить одну или несколько секций.


Мнение эксперта
Владислав Пономарев
Инженер-конструктор, изобретатель

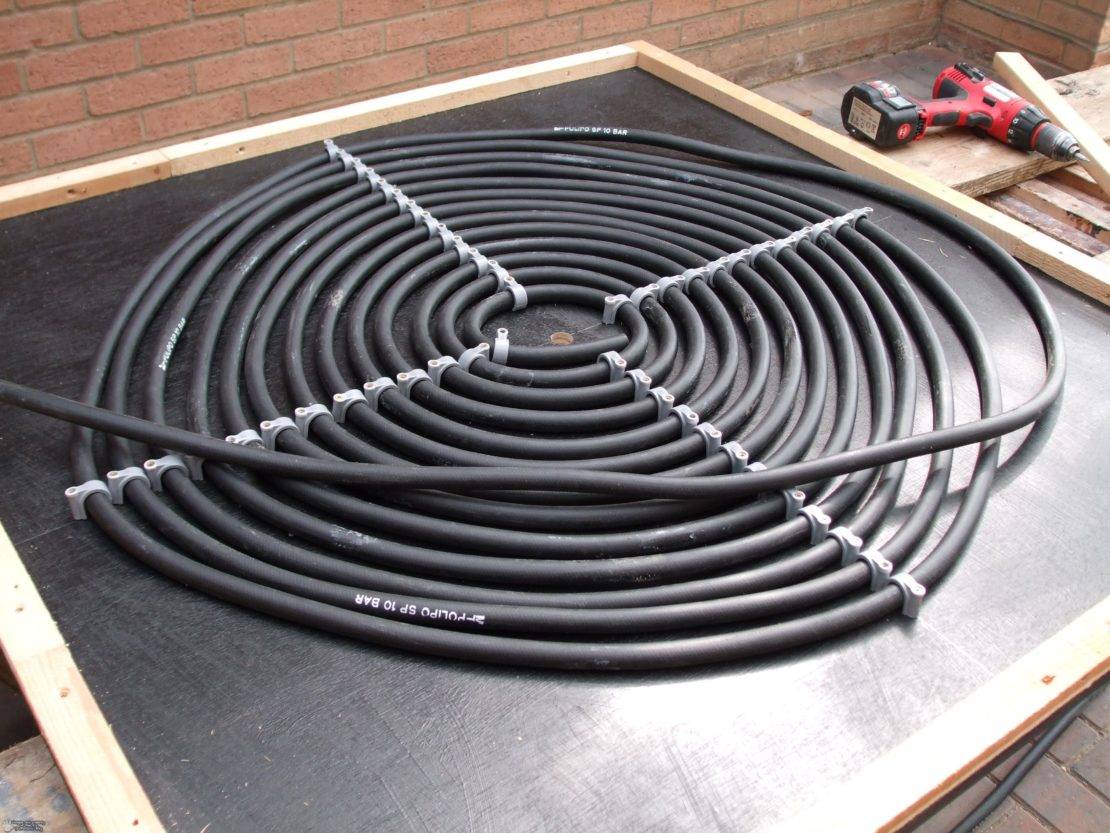

Главное условие – плотно свернуть шланг спиралью в форму «улитки».

Если будут несколько секций, понадобится электронасос, но знатоки уверяют, что расходы на его приобретение окупятся довольно быстро.

Часть материалов для такого коллектора, возможно, уже есть в гараже. Основа – черный резиновый шланг диаметром 20-25 миллиметров. В зависимости от того, сколько «улиток» будет создано, столько и уйдет материала: 100 или 1000 метров. Подойдет и черная пластиковая труба.

Из шланга можно делать не только круглые улитки, но и придать овальную форму или уложить змеевидной. Заготовки обрабатывают антисептиком для дерева или антикоррозийным средством для металла. Для них создают короб из старой оконной рамы или другого подручного материала.

https://youtube.com/watch?v=NWy6nfEylRk

Крепление может быть и в виде связки из плотного шнура. Так же делают связку контура пластиковым хомутом.

Разновидности павлинов

Впервые эти птицы с экзотическим внешним видом появились в Индии — они всегда расселялись в лестных местностях, где имеются густые заросли. Для беззащитных павлинов категорически не подходит открытая местность, потому там они быстро станут добычей для хищников.

Таблица 1. Разновидности павлинов.

Вид, фотоОписание

Обыкновенный

Самцов обыкновенного павлина отличает пышное ярко-синее оперение шеи и головы, а на спине у них располагаются желто-зеленые перья. Длина их тела составляет около 118 сантиметров, а продолжительность надхвостья бывает до 155 сантиметров. Самки отличаются меньшим размером, их тело окрашено в пепельный цвет. У этих птиц на голове торчит заметный хохолок, только у самок он коричневый, а у самцов ярко-синий.

Зеленый индийский

Это массивная птица — длина тела у самцов иногда достигает трех метров (из которых 160 сантиметров – это надхвостье). Эти особи имеют яркий сине-зеленый окрас, иногда встречаются и красноватые перья. Хохолок имеет вид объемного пучка. Самки этой породы имеют минимальные отличия от самцов, у них даже имеется небольшое надхвостье.

Черноплечий

Эти особи произошли в результате скрещивания индийских зеленых павлинов, но их длительное время считали отдельным видом. У самцов имеется ярко-синее оперение с черными вкраплениями. Женские особи имеют телесный окрас, а на спинке и около хвоста бурый.

Белый

Птицы необыкновенной красоты, полностью белые, будто вырезанные из бумаги. Такой вид тоже был получен в результате мутации. В этом случае белоснежное оперение имеется как у самцов, так и самок. Отличие между ними наблюдается только по цвету радужки глаз — у мужской особи она синяя, а у павы голубая.

Благодаря скрещиванию этих основных видов специалистам удалось получить множество других подвидов павлинов с различным окрасом пера. Существует большое количество вариантов окраса птиц, и иной раз при скрещивании невозможно угадать, какой из них получится.

Внешний вид самок отличается в зависимости от особенностей породы

Как сделать работу своими руками

Как мы уже писали, изготовить СВ можно из разных материалов и разными способами.

Из конденсатора холодильника

Он является готовым абсорбером — поглотителем пара. Однако изготовить теплообменник можно еще из таких материалов:

  • медных трубок;
  • шлангов;
  • полимерных, алюминиевых труб;
  • пластиковых бутылок.

Остановимся на конденсаторе. Для изготовления батареи вам понадобится:

  • Деревянные планки или брусья. Нужно сделать корпус, в который поместится конденсатор.
  • Стекло.
  • Светоотражающий материал (фольга).
  • Подкладка из резины, размерами больше, чем змеевик.
  • Трубопровод.
  • Герметик.
  • Теплоизоляция.

Снимите решетку с задней стенки старого холодильника. Ее следует хорошо почистить и помыть, поскольку внутри находился хладагент. Из деревянных брусков выполните каркас. Подкладкой послужит резина. Поверх уложите теплоизоляцию и лист светоотражающего материала. Все щели тщательно герметизируйте.

Теперь установите конденсатор и закрепите его на месте. Сверху — лист из стекла. Закрепить конструкцию можно скотчем. Для подвода воды организуйте отверстия. Сверху и снизу стекла можно закрутить саморезы или шурупы, поскольку нагреватель будет устанавливаться с наклоном.

Подведите воду и опробуйте изделие.

Нагреватель из труб

Это простая схема позволяет быстро нагревать воду. Благодаря легкости соединения площадь установки может быть любых размеров. Их можно использовать для отопления и хозяйственных нужд.

Что понадобится:

  • Трубы из поликарбоната, полиэтилена, полипропилена, металлопластика.
  • Брус для рамы (габариты в зависимости от площади установки).
  • Лист фанеры.
  • Уголки.
  • Переходник.
  • Тройник.
  • Впускной и обратный клапан.
  • Сливной кран.
  • Лист металла.
  • Профили из алюминия.
  • Доска.
  • Стекло.
  • Песок.
  • Гидроизоляция.
  • Основа.

Инструкция:

  • Определитесь с местом установки — оно должно быть самым солнечным.
  • С помощью песка и грунта уплотните почву. В качестве основы можно использовать тротуарную плитку.
  • Используя брус и уголки, соберите каркас. Заднюю часть укрепите брусом, продольно закрепив его на основу. К передней части прикрепите фанеру. Закончите корпус креплением досок с отверстиями для стекла.
  • На корпусе установите стекло.
  • Сверху закрепите листы из металла. Покрасьте поверхности черной краской.
  • Организуйте крепления для труб и установите их на расстоянии 40 мм друг от друга. Соберите конструкцию с помощью уголков и штуцеров.
  • Проделайте два отверстия для подвода воды, установите тройники и выполните подключение. Проверьте систему на герметичность.

Всесезонная конструкция

Этот способ наиболее сложный технически. Однако он позволяет эксплуатировать нагреватель и летом, и зимой. В качестве теплоносителя используются трубки с разряженной средой.

Жидкость должна циркулировать сверху вниз:

  • Соорудите металлический каркас необходимой площади. Можно сразу закрепить его на крыше анкерными болтами.
  • Подключите водовод и установите термодатчик.
  • Монтируйте нагреватель: трубу из меди оберните листом алюминия. Конструкцию вставьте в стеклянную трубу. Снизу установите чашку для фиксации и пыльник.
  • Металлическую часть трубы установите в конденсатор из латуни.
  • Организуйте монтажный блок и подключите к нему электричество. Рядом с термодатчиком монтируйте воздухоотвод.
  • Выставите нужные параметры и протестируйте конструкцию.

Из шланга

Это самый простой и экономичный способ для организации солнечного бойлера, согласно отзывам пользователей. В качестве основы возьмите каркас в форме пирамиды либо изготовьте его из труб с помощью сварки. На каркасе выложите кругами шланг. Чтобы он держался, поставьте пластиковые хомуты или клипсы. Жидкость должна двигаться в такой системе под давлением. Сверху укройте конструкцию пленкой.

Преимущества установки СВ:

  • Эффективная работа при полной нагрузке.
  • Полная готовность к эксплуатации.
  • Быстрая окупаемость затрат на материалы.
  • Экономия электроэнергии.

Можно использовать классический прием для изготовления бойлера — черные бочки из пластика. Установить их можно над душем или в другом удобном месте.

Рекомендации специалистов:

  • Нужно точно рассчитать нагрузку на изделие, которая должна равняться ежедневному потреблению.
  • Если вы изготавливаете прибор из баков, предусматривайте дополнительную термоизоляцию.
  • Трубы, которые ведут в бак, должны быть не слишком длинные, чтобы вода быстрее поступала в бак и не успевала остыть.

Изготовление солнечного нагревателя еще раз подтверждает — в мире есть энергия, за которую не нужно платить. Экономьте на топливе и сохраняйте окружающую среду.

Цены и от чего они зависят?

Что касается конкретных цифр, то водонагреватели, выпускаемые в России, обойдутся примерно в 700─800 долларов США. Речь идёт о модели вакуумного типа. Примерно такие же цены на аналогичную китайскую продукцию. Водонагреватели немецких производителей стоят примерно 800─900 евро. Это дороже, но у них в комплекте идёт необходимый крепёж, а для изготовления коллекторов используется медь и нержавейка. Так, что деньги будут потрачены не зря.

Водонагреватель Viessmann Vitosol 200

  • Бренд;
  • Материал корпуса и теплоприёмника;
  • качество сборки;
  • способ укладки изоляционного материала и стоимость самого материала;
  • толщина стекла.

Естественно, что на цене отражаются конструктивные различия, о которых рассказывалось выше.

Используя солнечную энергию с помощью современных технологий, вы вполне сможете обеспечить горячей водой свой частный дом или садовый домик. Если хочется сэкономить, то сделать солнечный водонагреватель самостоятельно. Но фабричные системы, конечно, более надёжные и функциональные.


Разновидности устройств

Нагреватели воды, работающие от солнечной энергии, можно разделить по таким критериям:

  • Способу нагревания воды – прямой нагрев (используется одноконтурная система) и косвенный нагрев, при котором используется двухконтурная система.
  • Водный нагреватель соединен с накопительным баком благодаря трубам, по которым посредством естественной циркуляции движется вода. Подпитка осуществляется холодной водой по мере того, как расходуется подогретая. В этом способе нагревания в системе циркулирует хладагент, а в накопительном баке есть конденсатор, на котором жидкость, которая циркулирует в закрытом контуре нагревателя, передает энергию воде. Жидкость, в свою же очередь, будет циркулировать в контуре потребителя.
  • Способу обеспечения циркуляции – естественная (в этом случае движение воды происходит благодаря разнице температур в водном нагревателе и у потребителя), принудительного типа (выполняется за счет установки циркулярного насоса).
  • По типам конструкции (плоские и вакуумные).

Плоские

К достоинствам такого солнечного водонагревателя для дачи отнесем:

  • Возможность использования для различных систем.
  • Надежность устройства.
  • Высокие показатели эффективности.
  • Неприхотливость к эксплуатации.
  • Длительный срок эксплуатации.

К недостаткам отнесем:

  • При повреждении невозможен частичный ремонт, только полная замена.
  • Низкий коэффициент полезного действия установки.

Вакуумные

Лучи солнца попадают на трубки, расположенные снаружи, которые и играют роль абсорбера. В медных трубочках, которые меньше по диаметру, нагревается особая жидкость, которая при нагревании начинает испаряться. Пар поднимается наверх, и передает свою энергию воде, которая циркулирует, а после конденсируется и стекает вниз.

К достоинствам можно отнести:

  • Возможность использования устройства на протяжении круглого года.
  • Высокий коэффициент полезного действия.
  • Универсальность в пользовании.

К недостаткам отнесем:

  • Малый срок эксплуатации по сравнению с аналогами.
  • Подверженность разрушениям из-за воздействий внешних факторов.
  • Невозможно использовать в регионах, где наружный воздух имеет отрицательные температуры.

Как видите, у каждого из видов свои достоинства и недостатки.

Средняя стоимость

Из-за того, что большинство жителей планеты пытается перейти на использование в повседневности альтернативных источников энергии для того, чтобы получать тепло, электричество и горячую воду, предлагаем ассортимент товаров достаточно большой. Солнечные нагреватели воды выпускают предприятия РФ и другие производства за пределами. На стоимость солнечного водонагревателя для дома и его установку будет влиять компания-производитель и страна изготовления, тип конструкции (вакуумный или плоский), а также комплектация поставки и регион, в котором будет осуществлена покупка.

Самый дешевый вариант будет стоить 155 000 рублей, и за такую сумму у вас получится купить «Солнечный водонагреватель для бассейна» от Интекса (Китай), с такими техническими характеристиками – размер 1.2*1.2 метра, предназначается для использования с фильтр-насосом, производительность которого не больше 9400 л/час, а вес 3.7 кг.

Водонагреватель, работающий от солнца под названием «ДАЧА-ЛЮКС» (производство Россия), имеет объем в 125 литров и будет стоить 29 000 рублей. В комплектации поставки есть накопительный бак, комплект трубок вакуумного типа (15 штук), а также контроллер. Площадь поглощения составляет 2.30 м2. Установка германского происхождения для снабжения горячей водой «АuroSTEP plus» можно купить за 195 000 рублей, а в полной комплектации за 455 000 рублей. За такую сумму вы получите системы снабжения горячей водой, которая полностью исключает возможность закипания, а также нагреватель для воды с емкостью от 150 до 350 литров и от 1 до 3 солнечных коллекторов.

Установка имеет регулятор управления и дополнительный нагреватель электрического типа. Как видно из цифр, приведенных выше, разброс по стоимости достаточно большой, поэтому каждый покупатель (пусть даже и потенциальный) может выбрать такое устройство, которое будет отвечать предъявляемым требованиям и подходящим по стоимости.

Особенности установки и эксплуатации жидкостных нагревательных коллекторов

Для размещения гелиоколлектора выбирают просторное место, которое не затеняется весь световой день. Монтажный кронштейн или подрамник изготавливают из деревянных реек или металла с таким расчётом, чтобы наклон водонагревателя регулировался в пределах от 45 до 60 градусов от вертикальной оси.

Для установки солнечного водонагревателя собирают опорную раму

Подключение к бойлеру косвенного нагрева или тепловому аккумулятору выполняют с использованием резьбовых фитингов и медных, металлопластиковых или многослойных полипропиленовых труб. Их укрывают слоем теплоизоляции.

Схема подключения гелионагревателя в системе с принудительным движением теплоносителя

Накопительный бак для уменьшения тепловых потерь размещают как можно ближе к установке. В зависимости от условий организуют естественную или принудительную циркуляцию теплоносителя. В последнем случае используют контроллер с термодатчиком, врезанным в выходной патрубок. Прокачка рабочей жидкости по контуру будет включаться, когда её температура достигнет запрограммированного значения.

Сезонно-работающую систему заправляют водой, тогда как круглогодичное использование солнечного водонагревателя требует применения незамерзающей жидкости. Идеальный вариант -специальный антифриз для гелиосистем, но для экономии используют и жидкости, предназначенные для автомобильных радиаторов или бытовых отопительных систем.

Солнечный нагреватель воды своими руками

Рассмотрим подробнее схему, как сделать два варианта солнечных водонагревателей для отопления дома своими руками.

  1. В стороне, которая будет снизу, сверлится отверстие.
  2. Устанавливается выходной патрубок.
  3. На патрубке навинчивается запорный кран. Можно установить насадку – душ.
  4. Прорезается отверстие в верхней стороне бака.
  5. По размеру делается крышка любой конструкции. Лишь бы в воду не попадал мусор.
  6. Снаружи бак окрашивается тёмной краской, подойдёт кузбасслак.

Если резервуар планируется подключать к водопроводу в доме, в нём делаются отверстия, в которые герметично врезаются трубы, подводящие холодную воду, и отводящие тёплую. Каждый отрезок водопровода снабжается запорной арматурой. В дальнейшем, такая система будет работать под контролем человека: открыть вентиль, чтобы наполнить бак, вовремя закрыть.

Очень облегчит жизнь установка простейшего датчика уровня воды в баке. Это может быть поплавковое устройство или датчик.

Типы солнечных водонагревателей и их характеристики

Солнечные водонагреватели представляют собой комплект оборудования для нагрева воды с помощью солнечной энергии. Другое название этих устройств — солнечные коллекторы. В отличие от фотоэлектрических панелей, использующих для производства электроэнергии солнечный свет, солнечные нагреватели сразу получают тепловую энергию, которую передают теплоносителю (воде, антифризу и т.п.).

Они образуют целую систему, состоящую из следующих элементов:

  • Коллектор. Панель, принимающая тепловую энергию и передающая ее теплоносителю.
  • Накопительный бак. Емкость, в которой аккумулируется нагретая вода и происходит замещение остывшего теплоносителя только что нагретым потоком.
  • Отопительный контур. Обычная радиаторная система или теплый пол, реализующие энергию теплоносителя. В некоторых типах системы отопительный контур не входит в объем системы коллектора, получая энергию в накопительном баке, который в данном случае является теплообменником.

По типу циркуляции

Циркуляция теплоносителя позволяет получать тепловую энергию взамен отданной во внутреннюю атмосферу дома. Существует два вида:

  1. Естественная. Используется перемещение нагретых слоев жидкости вверх с замещением их более холодными слоями. Не требует никаких устройств или использования электроэнергии, но зависит от множества факторов — взаимного расположения коллектора, накопителя и остальных элементов системы, температуры и т.д. Перемещение жидкости нестабильное, способное усиливаться и ослабляться.
  2. Принудительная. Потоки направляются с помощью циркуляционного насоса. Возникает стабильный режим с постоянной скоростью потока, что позволяет обеспечить устойчивый режим обогрева дома.

По типу коллектора

Существуют конструкции коллекторов, обладающие разной эффективностью, возможностями и способом передачи тепла. В их числе:

  1. Открытые. Плоские длинные лотки или желоба из черного пластика, в которых циркулирует вода. КПД открытых коллекторов очень низок, но простота и дешевизна способствуют их популярности. Используются для нагрева воды для летнего душа или бассейна.
  2. Трубчатые (термосифонные). Основной элемент — коаксиальная трубка с вакуумной прослойкой между внешними слоями, которая надежно теплоизолирует содержимое трубок. Конструкция эффективная, но дорогая и не поддающаяся ремонту.
  3. Плоские. Это закрытые емкости с прозрачной верхней панелью. Внутренняя поверхность покрыта слоем приемника тепловой энергии, отдающего ее воде, которая перемещается внутри припаянных к приемнику трубок. Простая и эффективная конструкция, в которой для большего эффекта иногда создают вакуум для теплоизоляции.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
