Самодельные радиаторы отопления: пошаговая инструкция с расчётом мощности и рекомендациями по изготовлению

Полезные советы

Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).

Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).

Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.

Толщина 100-миллиметровой трубы должна быть минимум 3,5 мм.

Два сгона можно приварить к торцам труб, где были приварены металлические блины. При этом отверстия в торцах делаются не посередине, а со смещением: входной сгон (верхний) ближе к верхнему краю трубы, выходной (нижний) ближе к нижнему краю. Отверстия в блинах лучше сделать заранее, до приварки их к трубам.

При расчете теплоотдачи нет необходимости обращать внимание на площадь отдачи. Понятно, что этот показатель у чугунного радиатора будет больше

Все это компенсируется высокой теплопроводностью стали.

Сварочные швы нужно очистить и придать им презентабельный внешний вид. Для этого молотком сбиваются окалины и подтеки, а болгаркой шлифуется вся поверхность швов.

Расчет размеров

Сделать самостоятельно трубный прибор отопления не очень сложно. Но здесь есть один важный момент – правильно провести расчет размеров прибора. Ведь именно от них будет зависеть такой показатель, как теплоотдача.

Необходимые показатели

Расчет непростой, потому что для его проведения требуются некоторые критерии самого помещения. К примеру: площадь остекления, количество входных дверей, какие окна установлены, проведена ли теплоизоляция пола, стен и потолка.

Все это учесть сложно, поэтому существует более простой вариант, в котором учитываются всего лишь два показателя:

  1. площадь комнаты.
  2. высота потолка.

Как это может помочь при сборке самодельного прибора отопления? Для этого придется провести сравнение с обычным чугунным радиатором марки МС-140-500. Теплоотдача его одной секции – 160 Вт, объем – 1,45 л. Что это нам дает?

Можно точно определить, сколько секций будет необходимо, если использовать чугунный прибор. Из количества секций определяется общий объем теплоносителя, который будет помещаться в одной батарее. А зная это число, можно приблизительно установить объем трубного радиатора.

Все дело в том, что теплопроводность стали равна 54 Вт/м*К, а чугуна – 46 Вт/м*К. То есть, небольшая погрешность в меньшую сторону не окажет никакого влияния на качество отдачи тепла.

Пример расчета

Условно будем считать, что восьмисекционный чугунный отопительный прибор соответствует вышеописанному соотношению. Его объем – 8х1,45=11,6 л.

Теперь можно подсчитать длину трубы диаметром 100 мм, которую будем использовать для сборки самодельной батареи. Площадь сечения труб стандартная – 708,5 мм². Делим объем на сечение, получаем длину (литры переводим в мм³): 116000:708,5= 1640 мм. Или 1,64 м.

Небольшое отклонение в обе стороны не будет сильно влиять на теплоотдачу. Поэтому можно выбрать или 1,6 или 1,7 м.

С чего начинать монтаж радиаторов?

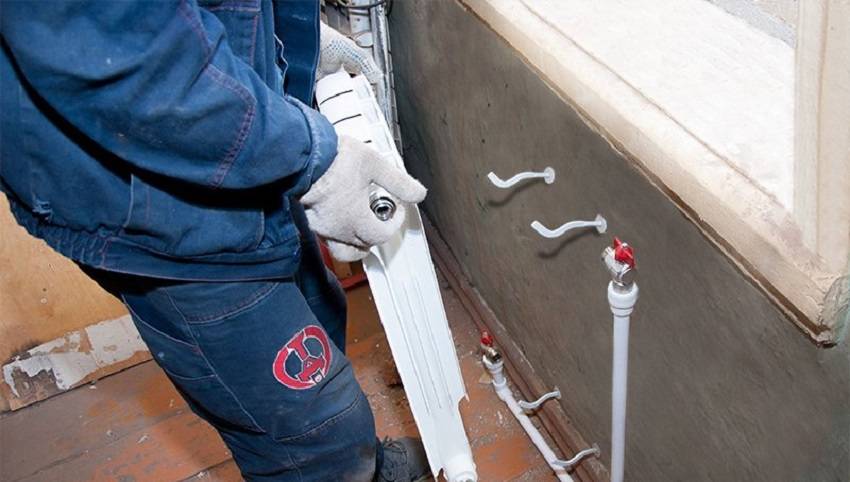

Монтаж радиаторов отопления своими руками начинается с определения всего оборудования и материалов, необходимых для монтажа системы. Начинаем именно с радиаторов.

Сейчас для регионов с расчетной минусовой температурой не ниже 25 градусов мы рекомендуем делать расчет мощности радиаторов исходя из цифры 150 ватт на квадратный метр. Опять же, расчет делаем только в том случае, если общие теплопотери вашего жилища не превышают 100 ват на квадратный метр. Но это опять же усредненные цифры. Лучше всего сделать проект отопления. Тогда Вы и получите точные цифры. Так же если вы решили осуществить монтаж радиаторов отопления своими руками и теплые полы, то при правильном монтаже теплых полов, мощность радиаторов можно довести до 100 ватт на квадратный метр.

Мощность одной секции алюминиевого радиатора как раз составляет в среднем 130-150 ват.  Следовательно, на комнату 10 метров квадратных монтируете теплые полы с полистиролом 100 мм и шагом между трубами не более 150 мм. Добавляете радиатор 10-ти секционный. При такой схеме Вы будете в самые морозы в вашем доме бегать в трусах. Но если Вы живете в регионе с нормальным климатом, то вам будет достаточно правильно смонтированной системы теплого пола или радиаторов отопления. При этом берем, например, одну секцию алюминиевого радиатора на 1 квадратный метр площади.

Это все условности. Помните главное — для точного расчета требуется проект.

Советы по размещению и разметке для кронштейнов под радиаторы

Разметка места для кронштейнов требует точности – важно выверить горизонталь и вертикаль, чтобы исключить наклон. Если монтаж будет произведен по правильной разметке, это продлит срок службы радиатора

Он будет меньше засоряться и завоздушиваться – не будет приподнятых углов и мест для грязевого осадка и ржавчины.

Разметка места для кронштейнов требует точности

Современные чугунные модели имеют ножки, чтобы облегчить вес на стену. Делать ли для них дополнительно крепление к стене, решать мастеру, но лучше не пренебрегать такой возможностью. Многосекционная батарея должна быть закреплена не менее чем 6 кронштейнами.Особого подхода требует монтаж тепловых блоков в накренившихся старых домах, где горизонталь окна нарушена. Батареи придется выравнивать по горизонтали, но это, скорее всего, не будет совпадать с уровнем подоконника. Разницу уровней лучше скрыть плотными шторами. Но ось симметрии подоконника и батареи должны совпадать, чтобы обеспечить равномерное прогревание.

Подводку труб при подключении радиаторов отопления можно слегка наклонять (0,3 – 0,5 см на 1 м трубы) к источнику горячей воды. Рекомендуется соблюдать расстояние до поверхностей стен (3-6 см), пола (5-10 см) и подоконника (10-15 см).

Характеристика алюминиевых радиаторов

Алюминиевый радиатор отопления в разрезе

Отопительные приборы, выполненные из алюминия, считаются одним из самых популярных типов радиаторов. Алюминий – это легкий и пластичный металл, следовательно, батареи, изготовленные из него, немного весят и отличаются повышенной теплоотдачей.

Приборы состоят из секций, каждая из которых представляет собой множество соединенных между собой пластин. Благодаря этому теплосбережение здесь также на достаточно высоком уровне.

Секция алюминиевого радиатора, изготовленного методом литьяРадиатор, изготовленный методом экструзии

Преимущества подобных агрегатов следующие:

  • быстрый нагрев;
  • высокие показатели теплоемкости;
  • незначительный вес;
  • доступная стоимость (особенно если сравнивать с биметаллическими агрегатами);
  • широкий модельный ряд.

Вместе с тем, после отключения обогрева такие радиаторы достаточно быстро остывают. Среди других недостатков стоит выделить:

  • неустойчивость к химическим воздействиям (проблема может решаться полимерным напылением на внутренней поверхности);
  • низкую прочность;
  • плохое качество резьбового соединения в верхнем клапане для выпускания воздуха из системы.

Ввиду этого, перед покупкой необходимо обязательно осведомиться о рабочем давлении отопительной системы. Предельное давление конкретного изделия нужно посмотреть в техпаспорте, т. к. для разных моделей оно разное.

Но все же по своим характеристикам алюминий отлично подходит для изготовления радиаторов, а его легкоплавкость позволила значительным образом расширить модельный ряд. Сегодня можно выбрать именно ту батарею, которая идеально впишется в интерьер жилья.

Сборка алюминиевого радиатора

Таблица 1. Сравнение алюминиевых батарей от известных брендов

ПроизводительМодельВес, кгМощность, кВтОбъем, лДавление, бар.Размеры, смДистанция между осями, см
1. Rifar, РФAlum 5001,450,1830,27209х8х56,550
2. Fondital, ИталияCalidor Super-5001,320,1930,3169,7х8х55,750
2. Rovall, (Италия)Alux-5001,310,1790,232010х8х54,550
3. Radiatori 20000 S.p.A.500R1,60,1990,58169,5х8х57,750
4. FaralGreen НР-3501,120,1360,26168х8х4335
5. FaralTrioНР-5001,580,2120,5169,5х8х5850

Алюминиевые радиаторы от STOUT Bravo идеально подходят для монтажа в квартирах и домах с индивидуальным отоплением. Эти отопительные приборы производятся на мощностях завода «GLOBAL», Италия. Каждый этап производства контролируется европейскими специалистами. Каждая секция изготавливается методом литья под давлением и представляет собой монолит из двух коллекторов и связывающего секции оребрения. Доступное межосевое расстояние – 350 или 500 мм. Гарантия от производителя – 10 лет.

Алюминиевые радиаторы от STOUT Bravo

На алюминиевые радиаторы от STOUT распространяется десятилетняя гарантия от производителя

Процесс сборки

В первую очередь необходимо подготовиться, т.е. закупить все необходимые материалы. Трубу диаметром 100 мм разрезаем на две половинки длиною по 80 см, для этого можно использовать болгарку.

Далее из труб диаметром 25 мм нарезаем 2 куска длиною по 100 мм, а из стального листа вырезаются 4 блина под внешний диаметр труб 100 мм.

Затем в трубах 100 мм вырезаются по два отверстия диаметром 25 мм – их месторасположение от краев должно быть на расстоянии 50 мм с диаметрально противоположных сторон.

После этого можно собрать конструкцию. Сначала привариваются вырезанные из листового железа блины. Затем две трубы 100 мм соединяются между собой трубой 25 мм, точно по вырезанным отверстиям.

Второй кусок трубы 25 мм приваривается с противоположной стороны, она будет выполнять функции упрочняющего элемента, после чего привариваются два сгона: сверху и снизу.

Элементарный расчет отопительного регистра

Если у покупной батареи уровень теплоотдачи можно узнать из ее паспорта, то в случае с самодельными нагревателями все приходится рассчитывать самому. Иначе эффективно и равномерно прогреть помещение не получится.

Подсчет необходимой мощности радиатора для обогрева помещения

Для расчета пользуются формулами, может, и несложными, но требующими определенных математических навыков. Еще вариант – онлайн-калькуляторы, которых сейчас более чем достаточно в сети. Строго говоря, тема довольно обширна и заслуживает отдельной статьи, поэтому воспользуемся простыми способами подсчета

В любом случае, этому вопросу стоит уделить пристальное внимание, иначе ваши домашние будут жаловаться, что батареи плохо греют и в комнате холодно

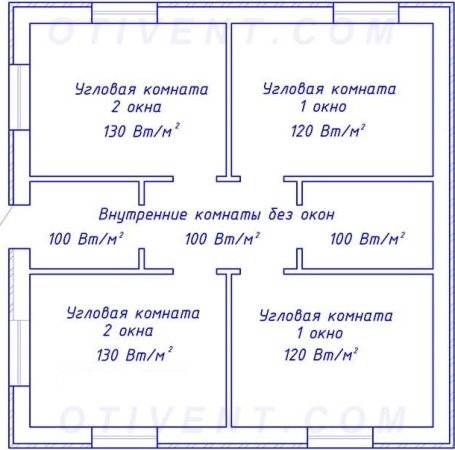

Упрощенная методика вычисления необходимой тепловой энергии заключается в подсчете площади обогрева с последующим умножением на 100. Почему так? Потому что для комфортного проживания на квадратный метр нужно 100 Вт тепла. Чтобы быть точнее в расчетах, учтем количество оконных проемов и стен:

  • Помещение с одним окном и одной внешней стеной – 100 Вт на 1 м² площади.
  • Помещение с одним окном и двумя наружными стенами – 120 Вт на 1 м².
  • Помещение с двумя окнами и двумя внешними стенами – 130 Вт на 1 м².

Простой расчет тепловой мощности радиатора из стальных труб

Зная, к чему стремиться, остается подобрать конструкцию отопительного прибора, которая удовлетворяла бы вашим потребностям. Как это выполнить?

Есть элементарное решение – воспользоваться таблицей. В ней уже рассчитаны показатели теплоотдачи трубного проката. В значениях учитывается температурный режим, при котором на подаче температура теплоносителя составляет +90℃, а на обратке +20℃.

Итак, нижеприведенная таблица позволяет узнать тепловую мощность одного погонного метра трубы регистра на квадратный метр отапливаемой площади.

Внешнее сечение трубы, мм

Обогреваемая площадь помещения, м²

25

0,5
32

0,57

42

0,69

57

0,94

76

1,19

89

1,37
108

1,66

133

2,0
159

2,43

Какие еще величины нужно знать?

Итак, с вариантом определились – осталось составить чертеж. На этом этапе часто забывают такой параметр как расстояние от секции до секции – h.

При сборке радиатора змеевикового типа из стальных труб эта величина определяется габаритами используемых отводов

Здесь стоит уделить внимание значению F – это так называемая высота отвода. Без сомнений, межсекционное расстояние здесь будет выражено формулой:

h = 2F-D

Если решено собирать простой секционный радиатор, то промежуток между трубами может задаваться самостоятельно, но с одним условием:

H = D+50 мм

Такой же принцип и при работе с профильным прокатом, только вместо диаметра ставят высоту квадратного или прямоугольного профиля. Разумеется, при этом учитываются конструктивные особенности прибора.

Виды подключения приборов к системе отопления

При расчёте мощности, производительности батареи важно учесть не только способ её присоединения, но и тип расположения линий, направленных от источника энергии и к нему. По этому признаку различают три схемы разводки

Однотрубная

Наиболее простая в монтаже, представляет собой одну магистраль, последовательно идущую от одного потребителя к следующему. Её применение позволяет существенно экономить на материалах. С другой стороны она не слишком подходит для систем, в которых реализовано диагональное радиаторное подключение. Отдавая значительную часть тепла первым в цепи приборам, вода доходит до последних почти холодной, что приводит к неравномерному обогреву отдельных помещений.

Двухтрубная

Идеальная схема для перекрёстного присоединения потребителей. Её организация требует прокладки двух линий

  1. подающей для движения нагретой рабочей среды от котла
  2. обратной для сбора остывшей воды

При этом каждый радиатор подсоединяется к обеим магистралям, что нивелирует проблему неодинакового получения тепла. Собрать такую разводку сложнее, чем однотрубную, однако она окупает себя в ходе эксплуатации.

Лучевая

Как и предыдущая схема предполагает наличие двух линий. Отличие в том, что в неё внедряется новый элемент – коллектор. Он состоит из подающей и обратной гребёнок с отводами для каждого прибора отдельно. Лучевая разводка также хорошо раскрывает плюсы, которые гарантирует диагональное подключение радиаторной батареи, но она требует обустройства максимально сложной, разветвлённой схемы расположения труб. Кроме того, их приходится прокладывать скрыто в полу, стенах, иначе интерьер комнаты будет выглядеть не слишком эстетично.

С другой стороны коллекторная система отопления наиболее проста, комфортна, точна для регулировки каждого прибора индивидуально. Её устройство удобно для отключения отдельного потребителя от общей магистрали.

Характеристика чугунных радиаторов

Чугунные радиаторы отопленияТехнические характеристики чугунных радиаторов РЕТРО

Такие батареи являются самым распространенным и известным каждому вариантом, т. к. именно они устанавливаются в большей части типовых квартир. Согласитесь, старые приборы из чугуна едва ли можно считать стильными и привлекательными. Новые модели смотрятся лучше, но по эстетическим показателям все же существенно уступают приборам из других материалов.

Радиаторы ЧМ2

Как известно, чугун очень тяжелый. Батареи, выполненные из него, много весят, что не может не сказаться на сложности транспортировки и монтажа.

Рассмотрим их основные преимущества.

  1. Чугунные радиаторы надежны и долговечны. Они могут прослужить до 40 лет без ремонта, чего нельзя сказать о батареях, изготовленных из других материалов.
  2. Чугун медленно остывает, хотя так же медленно прогревается, а также устойчив к образованию коррозии.
  3. У этого металла высокий показатель теплоемкости. Нагрев происходит посредством конвекции.
  4. Подобные батареи могут эксплуатироваться даже с теплоносителем низкого качества, содержащим посторонние примеси и взвеси.
  5. Чугунные батареи стоят относительно дешево (исключение составляют лишь дизайнерские модели от иностранных производителей).

Но есть у чугуна и недостатки, среди которых:

  • значительный вес;
  • медленный нагрев;
  • неэстетичность.

Крепление чугунных радиаторов к стенам из различных материалов

Таблица 3. Сравнение чугунных батарей от наиболее известных производителей

Производитель/модельВес, кгОбъем, лПлощадь нагрева одной секцией, м²Мощность, ВтДавление, атм.Размеры, мм
1. Konner, МодернДо 4,75До 0,96До 1501280х60х565
2. ЧМ-3До 71,380,251569120х90х570
2. ЧМ-2До 6,30,8-0,950,2100-1429100х80х570
2. ЧМ-1До 4,80,90,1-0,16110970х80х570
5. МС-140До 7,11,450,241609140х93х588

Преимущества самодельных радиаторов

Основные достоинства радиаторов, сделанных своими руками:

  1. Возможность проявить себя, свою фантазию и придать комнате интересный вид.
  2. Самостоятельная оценка теплопотерь или теплоотдачи, составление индивидуального плана по установке, согласно характеристикам и целям эксплуатации жилого помещения.
  3. Использование подручных материалов, запчастей и оборудования.

Для того, чтобы сделать батарею своими руками, Вам понадобятся:

  • сварочный аппарат (не обязательно мощный);
  • электроды;
  • лист нержавеющей стали особой прочности (от 3 мм), размером 100х500 мм;
  • стальные трубы: марка ВГП Ду-25, длиной 20 см; длина 2 м, диаметр 100х3 мм;
  • сгон марки Ду-25, длиной 100мм х 2шт.;
  • заглушка марки Ду -25 х 1 шт.;
  • болгарка с кругом по металлу (шлифовальная машинка).

Как сделать регистр своими руками

Чтобы сделать самодельный регистр отопления из труб, понадобится 3 профильных трубы прямоугольного сечения 60х80 мм и толщиной стенок 3 мм, а также 4 круглых трубы диаметром 25 мм, заглушки из листового материала с толщиной стенок 3 мм.

  • По торцам труб отмеряют и вырезают отверстия под перемычки. Центральную трубу прорезают с 2-х сторон.
  • Раскладывают профильные трубы горизонтально, прокладывают между ними перемычки строго по отверстиям, затем приваривают их.
  • Теперь изделие устанавливают вертикально.
  • Сварные швы создают герметичность при давлении до 13 атм.

Теплообменник для бани

В бане энергия печи передается воде. Изогнутую трубу располагают внутри топки, при этом змеевик не контактирует с огнем. Так как горячая вода поднимается вверх, на смену ей приходит холодная. В замкнутом водяном контуре происходит круговорот, повышающий температуру во всей системе. Змеевик для бани делают из нержавеющей стали, другие материалы не выдерживают столь тяжелых условий эксплуатации.

Мастера выкладывают печь, встраивая вовнутрь нее теплообменник (регистр), который затем соединяют с водяным баком. Оптимальный способ размещения теплообменника – напротив проема, через который дымовые газы устремляются в дымовой канал. Конструкция регистра бывает П-образной и сваренной из труб. Иногда используют и готовую секцию чугунной батареи. Из-за малой величины естественного давления используют трубы с диаметром от 25 мм и длиной не более 2,5-3 м.

Размеры регистра выбираются в зависимости от мощности печи. Чтобы нагреть 100 л воды, понадобится труба длиной 2 м и диаметром 40 мм. Тепловая мощность такого теплообменника будет равна 2 кВт.

  • Теплообменник лучше смонтировать одновременно с кладкой печи после возведения фундамента. В этом случае размер топливника легко согласовать с размером регистра.
  • Между трубами теплообменника и топливником выдерживают расстояние в 10-15 мм. Змеевик не соприкасается с пламенем, он нагревается от раскаленного воздуха. Через резьбовые соединения изогнутая труба соединяется с баком.
  • Изогнутая труба, намотанная на металлический дымоход, также может нагревать воду (температура на выходе достигает 500 С).
  • Специалисты используют жаропрочные уплотнители в местах соединения теплообменника и водопроводных труб.
  • Тяжелые сварные конструкции устанавливают в кирпичных печах (в железной для нее трудно найти место).
  • Дымоход печи с теплообменником прочищают чаще, так как в нем образуется на порядок больше сажи вследствие неполного сгорания топлива.
  • Чтобы нагрев жидкости происходил еще быстрее, в систему вводят циркуляционный насос для искусственного перемещения воды.
  • Теплообменник заполняют холодной водой до того, как печь нагреется.
  • С целью не допустить разрыва труб при минусовых температурах, нужно предусмотреть возможность полного слива воды из системы.

Изготовленный своими руками регистр – хорошая возможность сэкономить. Теплообменники из гладких или профильных изделий выдерживают скачки давления и температуры, а высокая теплоотдача позволяет применять их для обогрева больших помещений.

Для системы теплоснабжения крупных помещений нецелесообразно применять обычные фабричные батареи и радиаторы. Они имеют очень небольшую тепловую отдачу и мощность. В качестве альтернативы можно рассматривать регистры отопления.

Отопительные приборы под названием регистры представляют собой несколько складных труб, находящихся параллельно друг к другу и соединённых меж собою перемычками. По трубам перемещается теплоноситель, передавая тепло железным стенкам регистра, которые обогревают воздушное пространство в помещении.

В качестве теплоносителя может быть применена вода или антифриз, устраняющий замерзание труб отключённой системы в прохладное время года. В независимых регистрах отопления с цилиндрическим электронагревателем (ТЭН) теплоносителем может быть и масло, тогда независимый регистр считается наиболее мощным аналогом домашних масляных радиаторов. Они приобрели обширное распространение благодаря несложности конструкции, надёжности и ряду иных преимуществ.

Основные положения изготовления радиаторов

Перед непосредственным изготовлением самодельных радиаторов необходимо уточнить некоторые аспекты этого ответственного занятия.

Для начала нужно составить перечень всех необходимых материалов, а также ознакомиться с общими параметрами и конфигурацией требуемого изделия. С выбором требуемых материалов сложностей возникнуть не должно.

Самым актуальным материалом для изготовления радиаторов являются металлические трубы с максимально большим диаметром. Для того, чтобы сэкономить на приобретении такого материала, можно посетить вездесущие пункты приёма металлолома, где такого добра водится в избытке. Такой стратегический ход позволит приобрести нужный материал по заниженной цене.

Самой главной характеристикой любого отопительного радиатора считается его мощность отдачи тепловой энергии в отапливаемое помещение. Узнать точные технические характеристики каждого существующего материала практически невозможно. По этой причине для более подходящего подсчёта нужно отталкиваться от общих характеристик стандартных чугунных батарей

Для того, чтобы рассчитать мощность теплового радиатора, необходимо принимать во внимание такие факторы, как общая масса радиатора и теплоносителя, находящегося в нём, проводимостью тепла тем или иным материалом, а также общей площадью поверхности радиаторного элемента

Тепловые характеристики таких материалов, как чугун и сталь, практически одинаковые. Поэтому, используя такие материалы для организации отопительной системы, стоит отталкиваться от одинаковых значений и характеристик.

Самым главным отличием стандартного и самодельного радиатора является его поверхностная площадь. Как правило, у самодельных радиаторов такая площадь значительно меньше, чем у радиаторов заводского производства. Но, данный факт не имеет большого значения в данной ситуации. По той причине, что значение проводимости тепловой энергии у стали больше, чем у чугуна, разница в площади будет компенсирована.

Рассмотрим пример. За основу можно взять чугунную батарею заводского производства, которая снабжена 10 регистрами, каждый из которых вмещает в себе 1.5 литра теплоносителя и вырабатывает 160 ват энергии. Из этого следует, что самодельный стальной регистр должен вмещать в себя 14.5 литров теплоносителя.

Для того, чтобы изготовить самодельный радиатор, необходимо применить обычную стальную трубу, которая имеет диаметр около 100 миллиметров. Толщина стенки такой трубы должна составлять 3.5 миллиметра. Из этого следует, что внутренний диаметр такой стальной трубы составит 95 миллиметров. Рассчитав общую площадь сечения трубы, мы получаем почти 71 сантиметр.

При элементарном делении общего объёма радиаторной трубы на полученную площадь сечения трубы можно получить длину радиаторной трубы, которая составит 205 сантиметров. Именно такая длина трубы потребуется для изготовления самодельного теплового радиатора.
