Современные чугунные батареи: еврочугун, евро радиаторы отопления

Характеристики чугунных радиаторов: преимущества и недостатки

Чтобы понять причины популярности чугунных радиаторов на протяжении столь продолжительного периода времени, стоит рассмотреть их основные характеристики. Некоторые свойства дают им преимущество перед другими видами батарей:

• Долговечность. Производители гарантируют минимальный срок службы чугунных батарей отопления от 10 до 30 лет, однако практика показывает, что в действительности он достигает 50-80 лет.
• Чугунные радиаторы отопления рассчитаны на давление от 18 атмосфер и выше, что делает возможной установку в высотных домах.
• Средняя стоимость одной секции стандартной модели МС-140 с межосевым расстоянием 500 мм составляет от 270 до 400 рублей и является самой низкой по сравнению с другими отопительными приборами (для сравнения одна секция биметаллического радиатора РБС российского производства стоит около 900-1000 рублей).
• Устойчивость к физическим и химическим воздействиям. Высокий водородный показатель, кислотность, присутствие в теплоносителе твердых частиц или ржавчины не оказывают серьезного влияния на работоспособность прибора.
• Устойчивость к коррозии. В результате контакта с водой на поверхности чугуна образуется оксидная пленка (сухая ржавчина), защищающая его от дальнейшего распространения ржавчины. Если же чугун ржавеет в каком-то определенном месте, это может свидетельствовать о появлении трещины или дефекте в литье.
• Устойчивость к высоким температурам (до 150°C), возможность использования в системах парового отопления.

Некоторые свойства можно отнести одновременно и к положительным, и к отрицательным в зависимости от конкретных условий:

• Большое сечение проточной части батареи. С одной стороны, проходы большого диаметра делают возможной установку в открытых гравитационных системах отопления, проходы дольше забиваются, промывать батареи требуется реже. С другой стороны, одна секция МС-140/500 вмещает до 1,45 литров жидкости, объем используемого теплоносителя увеличивается в разы по сравнению с алюминиевыми и стальными приборами, что требует применять для подвода трубы большего диаметра. В индивидуальных системах для нормальной циркуляции требуется установка мощных циркуляционных насосов, а на первичный разогрев такого объема котлу потребуется гораздо больше времени.
• Инертность. Чугунные батареи отопления долго разогреваются до рабочей температуры и долго сохраняют остаточное тепло. При перепадах температуры теплоносителя в системе центрального отопления такое свойство является преимуществом, но в индивидуальном отоплении инертность усложняет применение автоматических систем регулировки и требует больших затрат энергии на первоначальный нагрев.
• Основной способ передачи тепла – излучение (до 70%). По сравнению с конвекционным способом нагрев помещения происходит медленнее, но при этом воздух не пересыхает и остается более чистым и комфортным для дыхания.
• Устаревший дизайн. Чугунные батареи старого образца действительно выглядят не очень приглядно, но разнообразие современных моделей позволяет удовлетворить любой вкус.

Серьезных недостатков не так много, но они зачастую становятся главной причиной отказа от приобретения радиаторов этого вида:

• Теплоотдача чугунных радиаторов отопления ниже, чем у алюминиевых, биметаллических или стальных батарей того же размера. Тепловая мощность чугунных радиаторов отопления составляет всего 80-160 Вт для одной секции при температуре теплоносителя 90°C, в то время как у алюминиевых батарей этот показатель находится в пределах 170-210 Вт при тех же условиях. Причин этому несколько: теплопроводность серого чугуна равняется всего 50 Вт/(м*К) (при 202-236 Вт/(м*К) у алюминия), а площадь теплоотдачи одной секции – 0,1-0,25 м² (при 0,4-0,6 м² у алюминиевых).
• Вес 1 секции чугунной батареи МС-140 достигает 7,1 кг, что усложняет транспортировку и установку приборов. Однако и эту проблему можно решить, установив чугунный радиатор на декоративные ножки.

Импортные радиаторы на порядок дороже отечественных

История чугунных батарей отопления

Франц Карлович Сан-Галли — изобретатель чугунной батареи

Впервые чугунная батарея была отлита в 1855 году в Санкт-Петербурге на фабрике российского промышленника и предпринимателя прусско-немецкого происхождения Франца Карловича Сан-Галли. Его завод специализировался на производстве оборудования для отопления и водоснабжения.

Новому отопительному прибору было дано название «хайц кёрпер» (heizkörper), что в переводе с немецкого означает «горячая коробка». Она состояла из труб большого диаметра и вертикальных дисков.

150-летний юбилей изобретения чугунной батареи был отмечен знаменательным событием. 19 октября 2005 года на стене проходной Самарской ГРЭС был установлен бронзовый памятник радиатору отопления, который состоял из самого отопительного прибора, сидящей на подоконнике кошки, окна и шторы. Прообразом батареи послужили поныне функционирующие старые радиаторы в здании Самарского художественного музея, которые были сделаны около 100 лет назад (примерно 1914-1915 год).

Памятник был изготовлен скульптором из Самары Николаем Куклевым. Автором же самого образа являются жители Самары, которые, после объявления конкурса, присылали в редакции местных газет фотографии своих питомцев, сидящих на подоконниках. На основании этих фотографий и была создана скульптура. Об открытии памятника писали многие российские и зарубежные издания, в том числе NBC, ВВС и другие.

Бронзовая скульптура на проходной Самарской ГРЭС

Установка алюминиевых радиаторов

Установка алюминиевых радиаторов лучше проводить в теплое время года. Непосредственно перед приобретением батарей необходимо определить какое точно количество потребуется. Если вы задумываетесь о том, проводить ли установку самостоятельно или привлекать к этому делу специалистов, помните, что неправильная врезка батареи может стать причиной поломки всей системы.

На первом этапе установки по инструкции, приложенной к радиатору, собирается прибор. Выбрав место расположения батареи под окном, к стене крепят кронштейны. Перед установкой всю систему промывают водой.

С точки зрения дизайна лучше всего подключать радиатор из алюминия снизу. Далее батарея навешивается на кронштейны и присоединяется к трубопроводу при помощи сгонов. Все соединения герметизируются при помощи сантехнического льна. Проводится опрессовка всей системы.

Особенности чугунных батарей нового образца

Технические особенности современных чугунных батарей, безусловно, улучшены. Как и внешний вид – ранее это были достаточно топорно соединенные секции, вылитые из одного материала. От количества секций зависели обогревательные способности батареи. Многосекционные модели устанавливались в угловых квартирах, в квартирах крайних этажей.

Чугунные батареи нового образца имеют компактные размеры, поэтому хорошо подходят для небольших помещений

Сегодня конфигурации батарей позволяют не стесняться такого агрегата в жилище. Они могут выбираться в угоду стилю интерьера, отлично смотрятся в нем, их не нужно прятать под занавесками. Создаются такие оригинальные модели, которые иначе как произведение искусства и не назовешь, и плоские, и округлые, и с декором и т.д.

В качестве же теплоносителя в современных батареях используется пар, горячая вода, антифриз. Чтобы вырабатывать пар, нужен специальный котел, благодаря ему пар идет по радиаторам. Обычно помещения оборудуются водными батареями, для них теплоноситель разогревается из-за работы котла. Получается, что по системе курсирует теплая вода, и после остывания она возвращается в емкость для повторного нагрева. В таких случаях используется техническая вода, ну а технология принципа замкнутого круга считается очень выгодной в экономическом плане.

Монтаж батарей

Установка приборов отопления выполняется специалистами. Справиться с монтажом можно также своими силами. Но для работы рекомендуется привлечь помощника. Придерживать и закреплять увесистую конструкцию одному тяжело.

Своими Руками Батарея подготовка к соединению Полипропилена

Подготовительный этап

Для начала нужно подготовить поверхность, к которой панируется крепить радиатор. Она должна быть чистой и ровной. Её пропитывают жидким стеклом, покрывают теплоотражающим экраном для увеличения производительности системы.

До начала монтажа важно убедиться, что все комплектующие имеются в наличии, а сама батарея подходит по типу подключения к схеме контура

Монтажные работы

Процесс установки радиатора состоит из следующих этапов.

1. Крепление к стене кронштейнов с применением дюбелей. Их нужно не менее 4-х. Места фиксации навесных элементов заделывают бетонным раствором. Дальнейшие работы выполняются после полной его полимеризации.
2. Монтаж воздухоотводчика. Подсоединение выполняется через переходник на верхний коллектор. Свободные отверстия коллектора закрывают заглушками.
3. Навешивание радиатора на кронштейны.
4. Установка на входе и выходе батареи шаровых кранов. Это поможет обслуживать и менять отопительный прибор без отключения всей системы. На данном этапе также ставят регулирующую арматуру.
5. Подсоединение входной трубы и обратки к радиатору.
6. Проверка герметичности соединений.

На завершающем этапе монтажа батареи заполняют горячей водой под небольшим напором. Это поможет избежать гидроудара и повреждения отдельных элементов системы.

Чугунные батареи отопления Российского производства

Чугунные батареи отопления российского производства полностью соответствуют всем принятым в отрасли стандартам качества. Технические характеристики позволяют им успешно конкурировать с продукцией иностранного производства. Доля чугунных российских радиаторов, представленных на рынке отопительных приборов, растет с каждым годом.

Достоинства чугунных батарей отопления

Чугунные батареи отопления российского производства, несмотря на появление современных разновидностей, производимых из стали, алюминия, меди или сплавов, традиционно востребованы у населения. Такая популярность объясняется рядом их достоинств.

• Стойкость к воздействию рабочей среды. Чугун практически не подвергается коррозии и менее требователен к степени очистки жидкого теплоносителя.
• Утолщенные стенки. Дают батареям увеличенный срок службы благодаря отсутствию абразивного износа.
• Повышенная тепловая инерция. Толстые чугунные радиаторы долго набирают температуру, но при остывании теплоносителя длительное время согревают помещение, выделяя накопленное тепло. Немаловажная характеристика в стране, где часто отключают энергию, что стопорит работу отопительных котлов.
• Доступность. Из всех разновидностей отопительного оборудования российские чугунные радиаторы самые дешевые.

К недостаткам российских батарей из чугуна относят большую массу, которая осложняет транспортировку и монтаж и внешний вид, значительно уступающий зарубежным аналогам. К гидравлическим же ударам, которые могли вывести из строя предыдущее поколение батарей из чугуна, современные модели гораздо устойчивее (15 – 18 атмосфер).

Российские предприятия по производству чугунных батарей отопления

Срок службы чугунных батарей отопления более 50 лет, поэтому основная масса оборудования, отапливающая квартиры россиян, выпущена еще в Советском Союзе, а новые предприятия функционируют на базе заводов, запущенных в тот период. Лидерами отечественных производителей чугунных радиаторов являются несколько заводов.

Любохонский чугунолитейный завод (Брянск). Налажена линия по выпуску батарей МС-140, МС-110, МС-85, с улучшенным дизайном и устойчивостью к перепадам давления. Снижение глубины не приводит к снижению мощности, напротив, эти высокотехнологичные модели имеют производительность выше классических.

Нижнетагильский котельно-радиаторный завод. Основное направление – выпуск усовершенствованных радиаторов МС-140 с нестандартными межцентровыми габаритами 300 и 500 мм, с увеличенным коэффициентом теплоотдачи (до 160 Вт). Также освоено производство новинки – батарея Т-90, меньшей глубины и повышенной декоративности.

Чебоксарский агрегатный завод. Производит самые популярные, проверенные десятилетиями МС-140, которые стоят в большинстве домов старой постройки. Одновременно налажен выпуск более технологичных моделей радиаторов с тремя каналами и меньшей глубиной.

Огромный срок службы чугунных батарей отопления их надежность и эффективность, вкупе с доступной стоимостью позволяют отечественным производителям наращивать темпы выпуска, чтобы удовлетворить увеличивающийся спрос.

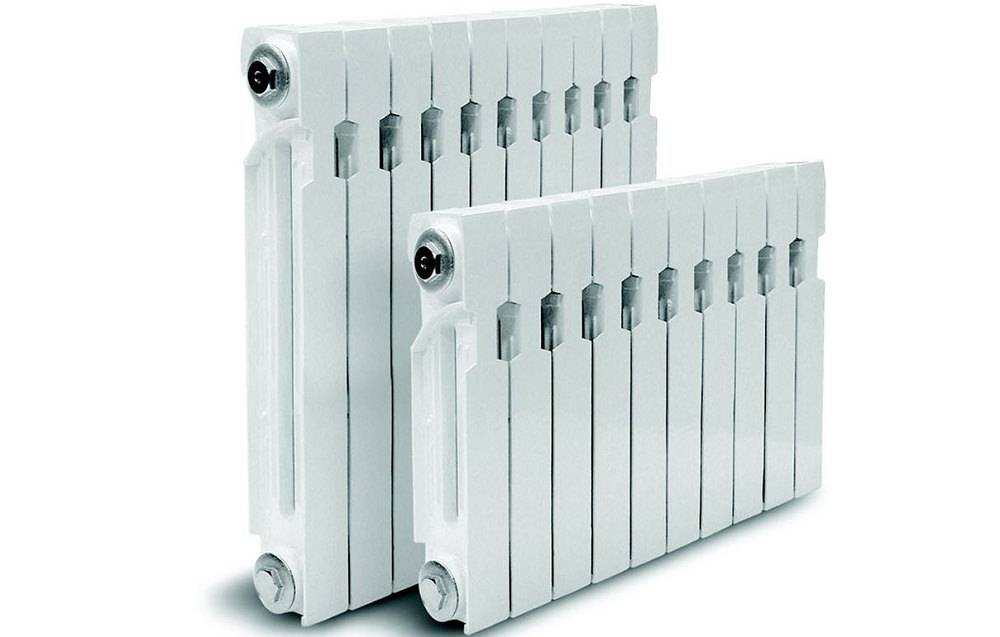

Евро-чугун: современные чугунные батареи

Чугун является материалом с множеством прекрасных для эксплуатации характеристик, потому отказываться совсем от его использования производители радиаторов не стали. Скажем так, внутреннее составляющее батарей осталось прежним, ну а дизайн изменился в угоду времени.

Современный чугунный радиатор так же состоит из секций, соединяются меж собой они уплотнительными прокладками. Но каким будет дизайн – зависит от производителя. Сегодняшние модели могут быть очень оригинальными, особенно популярны красивые чугун- радиаторы отопления под ретро-стиль.

Достоинства евро-чугуна:

• Материал долговечный, прослужит он не менее 50 лет;
• Ребра у батарей вертикальные, что увеличивает их теплоотдачу;
• Современные модели обладают также высокой температурной стойкостью;
• Конструкции очень прочные, выдерживают давление до 18 атмосфер;
• Батареи покрыты специальным составом, который не допускает коррозии;
• Радиаторы могут работать с теплоносителем какого угодно типа – как водой, так и антифризом;
• Гидравлическое сопротивление такой батареи небольшое, а значит, циркуляционный насос можно вовсе не использовать.

Наконец, очень привлекает цена батареи. Они стоят недорого, а если прикинуть срок эксплуатации батареи и тот факт, что она редко нуждается в ремонте, покупка довольно экономная. Да и привлекательный внешний вид может стать еще одним комплиментом интерьеру.

Преимущества

Примечание! Самым старым, функционирующим по настоящее время чугунным радиатором отопления, является отопительный прибор, установленный в доме Великого Князя Бориса Владимировича в Царском селе. Батарея функционирует уже 110 лет.

Чугунная батарея старого образца на фоне кирпичной стены.

Способность выдерживать высокое давление (до 18 атмосфер), что делает их устойчивыми к гидроударам, которые характерны для центрального отопления. Именно поэтому батареи из чугуна так распространены в многоквартирных высотных домах.
Не высокая цена. Стоимость одной секции МС-140-500 составляет около 350 руб.
Устойчивость к коррозии

Для батарей из чугуна не важно качество теплоносителя, именно поэтому они так часто используются в центральном отоплении, где теплоноситель не отличается «чистотой». Вода нагревается на ТЭЦ, откуда перегоняется по протяженным теплотрассам в многоквартирные дома

На всем пути следования теплоноситель становиться только хуже и поступает в квартиру уже в качестве химически агрессивной среды, способной вызвать коррозию практически у любого отопительного прибора, только не у чугунного.
Инерционность. В сравнении с батареями из других материалов, чугунные дольше разогреваются и дольше остывают. После отключения подачи теплоносителя, они способны еще несколько часов отдавать тепло помещению, на что не способны другие радиаторы.
Лучевой способ отопления. В отличии от биметаллических или алюминиевых радиаторов, чугунные отопительные приборы в значительной степени прогревают окружающие предметы, а не воздух. Тем самым нагретые предметы сами становятся источниками тепла.
Способность выдерживать высокие температуры (в зависимости от модели и производителя до 130-150°С).
Благодаря широким секциям, чугунные батареи отопления обладают высокими гидравлическими характеристиками. Низкое гидравлическое сопротивление делает возможным их использование в отопительных системах с естественной и принудительной циркуляцией теплоносителя.

Популярная модель отопительного прибора из чугуна.

Примечание! Современные чугунные радиаторы отопления изготавливаются в индукционных печах методом литья серого чугуна в песчано-глинистые пресс-формы.

Технические характеристики

Чугун представляет собой материал, имеющий массу положительных качеств. Именно этим обуславливается тот факт, что его в свое время стали использовать как основной материал для производства отопительных радиаторов. За длительный срок своего существования чугунные батареи практически не подвергались конструктивным изменениям, чего нельзя сказать о внешнем виде данных приборов – уж он-то был существенно улучшен.

Современные чугунные радиаторы отопления выпускаются в секционном формате. Для соединения секций используются уплотнительные прокладки. Количество секций может подбираться индивидуально, в зависимости от предъявляемых к радиатору требований. Речь идет в первую очередь об эффективности радиатора – каждая секция имеет фиксированное значение теплоотдачи. Теплоноситель проходит по внутренним каналам радиатора, в результате чего тепло передается на корпус устройства, а через него – в помещение. Перед установкой необходимо рассчитать, сколько весит чугунная батарея, чтобы нагрузка не оказалась слишком большой.

Как рассчитать количество секций для спальни

Существует несколько методов определения количества сегментов. Самый простой вариант предусматривает использование формулы: N = (100 х S)/Q

Расшифровка значений:

• N – кол-во секций;
• S – площадь комнаты;
• Q – показатель теплоотдачи секции.

В вычислениях используется усреднённая величина – 100 Вт. Именно такая мощность устройства необходима для отопления 1 м2.

Получить более точный результат можно, учитывая такие факторы, как:

• высота потолка;
• толщина стен;
• кол-во окон;
• климатические особенности региона;
• с какой стороны расположена комната и пр.

Всё это называется поправочные коэффициенты. Им присваиваются обозначения К1…К10. Формула с их участием выглядит следующим образом: N = K1 х K2 х…K10 х (100 х S)/Q. Данный вариант считается максимально точным.

Отопительные биметаллические приборы

На сегодняшний день биметаллические радиаторы наиболее востребованы, поскольку объединили в себе плюсы алюминиевых и стальных изделий. Они идеально подходят для жилья с центральным отоплением, а их недостатком является дороговизна.

Данного вида отопительные приборы STOUT были специально адаптированы к российскому рынку. Они способны выдержать рабочее давление до 100 атмосфер, и эффективно функционируют при температуре среды до 135°С.

Производитель представляет на данную продукцию 10-летнюю гарантию. Количество секций может составлять 4 – 14 штук и поэтому не возникнет проблем с тем, какие батареи выбрать для квартиры.

Для производства биметаллических радиаторов используют два металла – алюминий и сталь. С целью повышения технических показателей в состав иногда добавляют всевозможные кремниевые соединения, которые увеличивают износостойкость и продолжительность службы.

Внутри биметаллического изделия имеется конструкция, состоящая из двух частей. Первая из них – стальной сердечник, по которому перемещается теплоноситель. Его функциональное назначение состоит в аккумулировании тепловой энергии и передаче ее во вторую часть, сделанную из алюминия. В помещение тепло поступает именно благодаря теплообменнику.

Алюминиевый кожух не имеет прямого контакта с рабочей средой. Эту задачу выполняет высококачественный стальной сплав. Снаружи радиатор покрывают эмалевой краской, а современный вид конструкции обеспечивает защитное напыление.

Прочность стали и высокая теплоотдача алюминия позволяют изготавливать высокоэффективные отопительные приборы, способные быстро прогревать помещение, им не страшны перепады давления, возникающие в системе. Они устойчивы к коррозийным процессам.

Стальной сердечник без проблем выдерживает рабочее давление, равное 35 – 40 атмосфер, а при тестировании на прочность в производственных условиях даже 45 – 50 атмосфер. Если в доме нестабильная система теплоснабжения, выбирая какие лучше батареи в комнату из всего ассортимента, можно не переживать, что биметаллические приборы выйдут из строя.

В ряде моделей сердечники изготавливают из меди, а не из стали. Они предназначаются для автономных систем, в которых функционирует теплоноситель с добавлением антифриза, а он разрушает стальные детали.

Внешняя панель радиатора имеет ребристое строение для усиления теплоотдачи. Поскольку конструкция весит немного, с ее монтажом не возникает проблем. Внутренняя часть радиатора покрыта специальным слоем с добавлением полимеров. Он защищает прибор от негативного влияния абразивных компонентов, присутствующих в воде.

Сегодня нет проблем с приобретением таких агрегатов: их межосевое расстояние может составлять от 200 до 800 миллиметров. Для определения количества секций, надо произвести расчеты.

Чтобы сделать правильный выбор, нужно знать, какие бывают батареи для отопления квартиры биметаллического вида – монолитные и секционные. Первые из них стоят дороже, но и технические показатели у них лучшие, а отсутствие стыков предотвращает протечки.

Плюсы биметаллических приборов:

• простота монтажа;
• устойчивость к повышенному давлению и гидроударам;
• небольшой вес;
• стильный вид;
• разнообразие дизайнерских решений;
• высокая степень теплоотдачи;
• продолжительный срок эксплуатации – около 50 лет;
• минимальные требования к качеству теплоносителя.

У этих приборов имеется один недостаток и это их высокая стоимость, но она окупается за счет длительного периода эксплуатации и надежности. При решении проблемы, связанной с тем, как подобрать радиаторы отопления, выбор в пользу биметаллических изделий можно назвать лучшим вариантом для квартир с центральным теплоснабжением в многоэтажных зданиях.

Существует одно обстоятельство, которое следует принимать во внимание перед покупкой. Биметаллические изделия внешне похожи с алюминиевыми приборами

Эти конструкции трудно отличить, поэтому до того, как выбрать радиатор в комнату, нужно заглянуть внутрь них.

Ошибки подключения

Самая распространенная ошибка при подключении — это обратная схема. Правильная схема заключается в том, что подача теплоносителя осуществляется к верхнему входному патрубку, а отвод происходит от нижнего патрубка. Если обвязка проведена наоборот, то мощность отопления падает в 2 раза, что доказано исследованиями.

Конечно, профессиональный сантехник этого никогда не допустит. Ошибка возможна при самостоятельном подключении. Вот почему специалисты не рекомендуют заниматься этим процессом непрофессионалам.

Второй по значимости причиной является удаление воздушных пробок. Здесь все связано с уклоном труб. Труба подачи горячей воды должна быть направлена к расширительному баку, откуда воздух может удаляться самопроизвольно. А вот уклон обратной трубы должен быть направлен к отопительному котлу. При этом на конце обратки обязательна установка сливного крана, с помощью которого можно будет удалять теплоноситель из отопительной системы.

Кстати, многих интересует, чем отличается схема подключения биметаллических радиаторов от других отопительных приборов? Ничем. Нет разницы, из какого материала изготовлены приборы — важен сам принцип подключения.
