Теплоизоляция для труб — подсчет объема и площади теплоизолятора

Как произвести расчет без калькулятора

Зимой не очень приятно находиться и засыпать в холодной комнате, а тепло создает нормальные условия для жизни и благотворно отразится на здоровье.

Перед началом монтажа отопительной системы необходимо провести расчет диаметра трубы для отопления. Если этот расчет будет сделан правильно, то при минимальных энергетических затратах производительность будет высокой.

Чтобы такого не случилось, стоит грамотно и качественно провести все пункты от первого до последнего и выбрать оптимальный диаметр (символьное обозначение ∅) труб. Чаще всего используются системы с принудительной циркуляцией теплоносителя.

Укладка изоляции

Расчет изоляции зависит от того, какая укладка применяется. Она может быть наружной либо внутренней.

Наружная изоляция рекомендована для защиты систем отопления. Она наносится по внешнему диаметру, обеспечивает защиту от потерь тепла, появления следов коррозии. Для определения объемов материала достаточно вычислить поверхностную площадь трубы.

Теплоизоляция сохраняет температуру в трубопроводе независимо от воздействия на нее условий окружающей среды.

Внутренняя укладка используется для водопровода.

Она отлично защищает от химической коррозии, предотвращает потери тепла трассами с горячей водой. Обычно это обмазочный материал в виде лаков, специальных цементно-песчаных растворов. Выбор материала может осуществляться и в зависимости от того, какая прокладка будет применяться.

Канальная прокладка востребована чаще всего. Для этого предварительно устраиваются специальные каналы, в них и помещаются трассы. Реже используется бесканальный способ укладки, так как для проведения работ необходимо специальное оборудование и опыт.Метод применяется в том случае, когда выполнять работы по устройству траншей нет возможности.

Как утеплить трубы в подвале дома своими руками

Теплоизоляция труб в подвале частного дома вспененным полиэтиленом или другими материалами – самая простая технология, с которой справится каждый. Прежде всего, необходимо подготовить трубы водоснабжения или отопления к процедуре утепления – очистить все обрабатываемые поверхности от пыли или грязи. Производить теплоизоляцию труб в многоквартирных и частных можно в любой момент, до и после их установки.

Утепление труб в подвале дома минеральной ватой

Утепление труб в подвале минватой – самый трудоемкий способ. Возьмите рулон базальтовой или стекловолоконной ваты и разрежьте его на небольшие куски. Намотайте минвату на трубу водопровода и закрепите его капроновой веревкой – завяжите веревку вокруг утеплителя с одной стороны трубы, далее по спирали обведите веревку до конца трубы и надежно завяжите веревку на трубе.

Поверх утеплителя необходимо сделать гидроизоляционную защиту. Нарежьте рулон гидроизоляции (рубероид, пергамин или фольгированный пенофол) кусками с нужными размерами и обмотайте поверх утепленной трубы. Закрепить гидроизоляцию можно веревкой или скотчем. Между стыками гидроизоляции рекомендуется делать нахлест не менее 10 сантиметров.

Утепление труб скорлупой из ППУ или пенополистирола

Утепление труб в подвале дома скорлупой – один из самых простых способов защиты коммуникаций от промерзания. Трубную изоляцию из ППУ, пенопласта или экструзии производят под разный диаметр труб, скорлупа может иметь наружный слой из фольги

При выборе между этими тремя материалами главным образом обращайте внимание на стоимость, так как прочие характеристики у них практически одинаковые

Монтаж скорлупы на трубу производится легко, с наименьшими затратами. Для укладки возьмите две половинки скорлупы, соедините их вокруг трубы и закрепите скотчем. Следующие детали накладывайте на трубу с нахлестом на предыдущую деталь на 10-20 см. Операция повторяется до тех пор, пока утеплителем не будет защищена от возможного промерзания вся труба в подвале частного дома.

Утепление водопровода трубкой вспененного полиэтилена

Трубная изоляция из вспененного полиэтилена – самый простой и распространенный способ защиты водопроводных труб от промерзания в грунте и в подвалах многоквартирных домов. Материал можно монтировать до прокладки труб, просовывая трубы в полую трубку из пенофола, а также на уже установленные трубы – для этого необходимо лишь надрезать трубку из вспененного полиэтилена ножом.

Если трубная изоляция разрезалась для монтажа, то необходимо закрепить материал на трубе при помощи пластиковых хомутов, алюминизированного или обычного скотча. Главным преимуществом данного теплоизолятора является то, что не требуется дополнительная гидроизоляция. Кроме того, вспененный полиэтилен может использоваться и для самостоятельного утепления газовой трубы на улице.

Утепление труб водоснабжения в частном доме – важный этап при создании комфортного микроклимата и снижения затрат на отопление помещений в частных и многоквартирных домах. Рассмотрим в статье требования к изоляции для полипропиленовых труб, надо ли утеплять отопление и водопровод.

В частных домах коммуникации имеют два уязвимых участка для промерзания. Расположены данные участки на улице при прокладке коммуникаций от скважины к дому или в не отапливаемом подвале. Если вы не сделали утепление подвала, то защитить трубы в подвале частного дома от теплопотерь необходимо. Рассмотрим, чем и как утеплить коммуникации своими силами, расскажем какие использовать материалы.

Надо ли утеплять полипропиленовые трубы в частном доме? Если вы не провели при строительстве , то защитить коммуникации от потерь тепла просто необходимо. Если загородный дом редко эксплуатируется в зимний период, то коммуникации могут промерзнуть, независимо от того, какой материал используется для трубы водопровода – металлопластик, пнд или оцинкованная сталь.

Как утеплить трубы в частном доме своими руками

При входе холодной водопроводной трубы в теплое помещение на ней всегда будет образовываться конденсат. Если труба будет изолирована, то вы защитите помещение от возможного появления сырости. Отопление дома также нуждаются в теплоизоляции, чтобы не тратить лишнее тепло в данном помещении, а перенаправить его по максимуму в жилые помещения, снизив свои затраты на отопление.

Жидкий утеплитель для труб

Теплоизоляция трубопроводов может проводиться с помощью специальной краски, которая создает энергосберегающий барьер толщиной в 1 мм. Способ нанесения: кисточкой, валиком или с помощью распылителя. После высыхания жидкий утеплитель для труб образует матовую поверхность, которая служит как тепловое зеркало, не впуская холод и не выпуская тепло.

Заслуживает внимания теплоизоляция для труб водоснабжения фирмы Корунд. Она хорошо защищает от замерзания и предотвращает образование влаги на поверхности:

  • название модели: Корунд Классик;
  • цена: 330 р./л.;
  • характеристики: 1 мм материала = 5-7 слоев ваты;
  • плюсы: сверхтонкий;
  • минусы: высокая стоимость.

Другой вид жидкой изоляции, который выдерживает температуры от –60 до +600 градусов, это продукция Теплометт. Краска прослужит вам около 30 лет и поможет значительно сэкономить на отоплении:

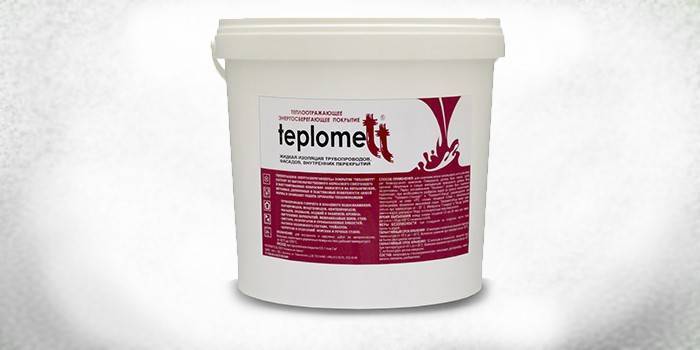

  • название модели: Теплометт Стандарт;
  • цена: 310 р./л;
  • характеристики: состоит из вакуумных микросфер, 1мм слоя заменяет 50 мм минеральной ваты;
  • плюсы: наносится на поверхность любой формы;
  • минусы: высокая стоимость.

Базовая композиция, которая подходит для самых разных сфер применения. После нанесения она плотно и надежно обволакивает поверхность:

  • название модели: Астратек;
  • цена: 410 р./л;
  • характеристики: устойчивость к высоким температурам;
  • плюсы: бесшовная поверхность, которая сохраняет тепло;
  • минусы: высокая стоимость.

Как рассчитать толщину по формуле самостоятельно

Когда данные, полученные с помощью онлайн калькулятора кажутся сомнительными, стоит попробовать аналоговый метод с использованием инженерной формулы для расчета толщины теплоизоляционного материала. Для расчета работают по следующему алгоритму:

  1. По формуле вычисляют температурное сопротивление утеплителя.
  2. Высчитывают линейную плотность потока тепла.
  3. Рассчитывают показатели температуры на внутренней поверхности теплоизоляции.
  4. Переходят к расчету теплового баланса и толщины теплоизоляции по формуле.

Эти же формулы используются для составления алгоритма работы онлайн-калькулятора.

Теплоизоляция паровых труб

Теплоизоляция паровых труб длительное время осуществлялась с помощью минеральной или стеклянной ваты. Это логично — подобные материалы обладают неплохими эксплуатационными характеристиками, а стоят они очень дешево.

Монтаж также осуществляется просто — с помощью клея вата приклеивается к трубе; для дополнительной прочности может применяться также обмотка толстым скотчем. Однако за последние 20-30 лет появились альтернативные материалы, которые также получили большое распространение:

  • Жидкие изоляторы. Дешево стоят, просто наносятся на трубные конструкции. Процесс монтажа выглядит так — смесь наносится на трубу по всей ее поверхности, после застывания краски-изолятора наносится новый слой. Чем выше температура теплоносителя, тем больше слоев нужно сделать.
  • Фольгированная негорючая изоляция. Основные плюсы — большой срок годности, высокое качество изоляции. Представляет собой листы изолятора, который сверху покрывается слоем фольги для дополнительной защиты. Монтируется материал так: сверху поверхность трубы устилается фольгой-изолятором — края фольги подворачиваются, скрепляются друг с другом с помощью кнопок, штырей или скоб. В конце необходимо нанести гидроизолятор, чтобы избежать появления ржавчины на фольге.

Нормативы к тепловой изоляции трубопроводов

Требования к тепловой изоляции трубопроводов оборудования сформулированы в СНиП. В нормативных документах содержится подробная информация о материалах,

которые могут использоваться для теплоизоляции трубопроводов, а кроме этого методах проведения работ. Кроме этого, в нормативных документахобозначены стандарты к контурам теплоизоляции, которые часто применяются для изоляции трубопроводов.В СНиП содержатся следующие рекомендации по теплоизоляции трубопроводов:

  • вне зависимости от того, какую температуру имеет теплоноситель, любая система трубопроводов должна утепляться;
  • применять для создания теплоизоляционного слоя можно как готовые, так и сборные конструкции;
  • защита от коррозии должна быть предусмотрена для металлических частей трубопроводов.

Желательным является использование при изоляции трубопроводов многослойной конструкции контура. В ее состав обязательно должны входить следующие слои:

  • утеплитель;
  • пароизоляция;
  • защита из плотного полимера, нетканого полотна или металла.

В некоторых случаях может быть построено армирование, которое исключает смятие материалов, а помимо этого предотвращает деформацию труб.

Отметим, что большая часть требований, содержащихся в нормативных документах, касается изоляции магистральных трубопроводов большой мощности. Но даже в случае монтажа бытовых систем, нелишним будет ознакомиться с ними и учитывать их при монтаже систем водоснабжения канализации своими силами.

Покрытие из пенополиуретана (ППУ)

Стальная труба в ППУ изоляции используется для прокладки теплосетей бесканальным и наземным способом. ППУ изоляция изготавливается путем новейших технологий и материалов высокого качества.

Пенополиуретан (ППУ) создают их пары экологически безвредных компонентов. Это Воратек CD 100 и Изолан-345. Отличительная характеристика данного продукта – это высокие (на 97%) теплоизоляционные свойства.

Если рассмотреть преимущества ППУ, то они такие:

  • Температура, при которой можно использовать от 85 до 135 градусов.
  • Длительный период использования (до тридцати лет).
  • Свойства теплоизоляции до 97 – 98%.
  • Снижение расходов на монтаж теплотрассы.
  • Сниженные затраты на ремонтные работы водопроводной сети.
  • Возможность использования в разных климатических условиях.
  • Легкость определения аварийного участка.

И самое важное достоинство – это то, что пенополиуретан не оказывает вредного влияния на окружающую среду. Так же при этом уменьшаются утечки рабочей среды, потому, что повышается дополнительная антикоррозийная защита

Толщина стенок стальных труб и высоту поверхностного покрытия из ППУ на фирмах, продающих данные товары, корректируют в соответствии пожеланиям заказчиков.

Видео: изоляция труб, сравнение видов

Теплоизоляция труб: сравнение видов

Длина стальных вариантов в теплоизоляции отвечает специфике изготовителя и имеет косвенную связь с объемом. Трубы из стали, которые ставят в теплосети, объемом до 10,8 см в длину составляют 10 метров. Изделия объемом от 13,3 до 72 см отличаются нестандартной длиной, это от 114 до 118 см.


Трубы стальные в пенополиуретановой изоляции используют для строительства различных теплотрасс. Нормы при изготовлении определяет ГОСТ 30732-2006. Рассмотрим их технические особенности:

  • Показатель плотности не меньше 60.
  • Прочность при сжатии не менее 0,3.
  • Поглощение воды при полтора часовом кипячении не больше 10.
  • При температуре +50 градусов проводимость тепла не больше 0,033.

Такие варианты подходят для следующих параметров носителя тепла:

  • Рабочее давление в пределах 1,5 МПа.
  • Температура носителя тепла не выше 140 градусов.

Главные достоинства изделий с ППУ:

  1. Длительное время использования, больше 30 лет.
  2. Уменьшение потерь тепла.
  3. Возможность работы при высокой температуре.
  4. Уменьшение растрат на использование теплосетей в 10 раз.

Подсчет объема и площади теплоизолятора

Чтобы сделать теплоизоляцию, необходимо правильно подсчитать нужное количество изолятора. Для этого используется два показателя — объем или площадь.

Первый показатель используется для подсчета плоских листов (полистирол, фольга в виде плит).

Второй показатель нужно применять в случаях, когда речь идет о материалах, которые упакованы в цилиндры (вата, базальт).

Для подсчета объема и площади используются две формулы. Для площади: S = 3,14 x (A + B) x B x C. Объема: V = 3,14 x (A + 2B) x C. Расшифровка:

  • A — диаметр трубы, на которую будет крепиться теплоизолятор.
  • B — толщина изолятора, который монтируется на трубную конструкцию.
  • C — общая длина трубной конструкции, которая будет покрываться изолирующим материалом.

Обратите внимание, что подобные формулы используются исключительно для подсчета листовых или цилиндрических изоляторов. Если же Вы планируете создавать изоляцию с помощью других материалов (краски, жидкости, полиуретан, каучук), то подсчеты проводятся по-другому

Пример: расход краски-изолятора часто указывается на самой банке.

Примеры

  • Вы хотите купить плоский лист теплоизолятора. Ваша труба имеет диаметр 10 см, а ее длина составляет 20 метров. Вам приглянулся материал, толщина которого составляет 5 см. Сколько нужно изолятора, чтобы покрыть такую трубу? Нам нужно определить площадь покрытия по формуле S. Переведем диаметр и толщину в метры. 10 см = 0,1 м, 5 см = 0,05 м. Подставим в формулу: S = 3,14 x (A + B) x B x C = 3,14 x (0,1 + 0,05) x 0,05 x 20 = 0,471 кв. м.
  • Вам нужно приобрести материал цилиндрической формы. У Вам имеется труба диаметром 20 см; ее длина — 25 метров. Вы выбрали материал, толщина которого составляет 10 см. Сколько нужно купить такого материала? В данном случае будет использоваться вторая формула V. Выполним перевод в другие системы измерения. 20 см = 0,2 м, 10 см = 0,1 м. Подставим в формулу: V = 3,14 x (A + 2B) x C = 3,14 x (0,2 + 2 x 0,1) x 25 = 31,4 куб. м.

Методики расчета

Проводятся теплоизоляционные работы на трубопроводах либо по расчетам, произведенным квалифицированным инженером, либо на основании самостоятельно сделанных вычислений. Но с появлением Интернета и специализированных сайтов появился и третий вариант, представляющий собой нечто среднее между перечисленными технологиями – онлайн калькулятор.

Онлайн калькулятор

Подобные услуги бесплатные. Программа загружается на сайт, специально инсталлировать ее на собственный компьютер не требуется. Расчет будет произведен за пару минут, достаточно выбрать одну из предложенных опций (зачем утепление):

  1. Обеспечить необходимый уровень температуры снаружи изоляции.
  2. Предотвратить образование влаги на внешней стороне трассы.
  3. Уйти от риска замерзания содержимого.
  4. Обеспечить утепление двухтрубной сети, проложенной под землей.

Фрагмент из автоматической программы

Далее пойдут уточнения:

  • диаметр конструкции;
  • наличие защитного слоя;
  • материал для утепления;
  • температура.

Продолжение автоматического расчета

Самостоятельные вычисления

Шаг 1. Определение температурного сопротивления используемого материала по формуле

Определение температурного сопротивления используемого материала по формуле

где

  • Из – коэффициент выбранного утеплителя;
  • Dиз – диаметр теплоизоляционного слоя;
  • В – коэффициент теплообмена между теплоизоляцией и воздухом;
  • Dн – диаметр конструкции

Шаг 2. Расчет линейной плотности потока

Расчет линейной плотности потока

где

  • tиз – температура на плоскости утеплителя;
  • tн – температура на поверхности трассы.

Шаг 3. Вычисление внутренней температуры

Вычисление внутренней температуры

где

  • dв – внутренний диаметр элемента;
  • т – коэффициент теплопроводности утеплителя;
  • г – коэффициент теплообмена между внешней средой и стенками трассы.

Шаг 4. Расчет теплового баланса (показатели с этого шага вам уже знакомы)

Расчет теплового баланса (показатели с этого шага вам уже знакомы)

Шаг 5. Определение толщины материала для утепления

Определение толщины материала для утепления

На таких же формулах базируется и онлайн калькулятор, но только вам решать, хотите ли вы проверять программу.

А вот и результат работ

Калькулятор теплоизоляции трубопроводов поможет вам сохранить нужную температуру внутри сети и продлит срок службы конструкции.

Метод определения по заданной величине снижения температуры теплоносителя

Материалы для теплоизоляции труб по СНиП.

Задача такого рода часто ставится в том случае, если до конечного пункта назначения транспортируемая среда должна дойти по трубопроводам с определенной температурой. Поэтому определение толщины изоляции требуется произвести на заданную величину снижения температуры. Например, из пункта А теплоноситель выходит по трубе с температурой 150⁰C, а в пункт Б он должен быть доставлен с температурой не менее 100⁰C, перепад не должен превысить 50⁰C. Для такого расчета в формулы вводится длина l трубопровода в метрах.

Вначале следует найти полное сопротивление теплопередаче Rп всей теплоизоляции объекта. Параметр высчитывается двумя разными способами в зависимости от соблюдения следующего условия:

Если значение (tт.нач – tо) / (tт.кон – tо) больше или равно числу 2, то величину Rп рассчитывают по формуле:

Rп = 3.6Kl / GC ln [(tт.нач – tо) / (tт.кон – tо)]

В приведенных формулах:

  • K – безразмерный коэффициент дополнительных потерь теплоты через крепежные элементы или опоры (Таблица 1);
  • tт.нач – начальная температура в градусах транспортируемой среды или теплоносителя;
  • tо – температура окружающей среды, ⁰C;
  • tт.кон – конечная температура в градусах транспортируемой среды;
  • Rп – полное тепловое сопротивление изоляции, (м2 ⁰C) /Вт
  • l – протяженность трассы трубопровода, м;
  • G – расход транспортируемой среды, кг/ч;
  • С – удельная теплоемкость этой среды, кДж/(кг ⁰C).

Теплоизоляция стальной трубы из базальтового волокна.

В противном случае выражение (tт.нач – tо) / (tт.кон – tо) меньше числа 2, величина Rп высчитывается таким образом:

Rп = 3.6Kl [(tт.нач – tт.кон) / 2 – tо ] : GC (tт.нач – tт.кон)

Обозначения параметров такие же, как и в предыдущей формуле. Найденное значение термического сопротивления Rп подставляют в уравнение:

ln B = 2πλ (Rп – Rн), где:

  • λ – коэффициент теплопроводности утеплителя, Вт/(м ⁰C);
  • Rн – сопротивление теплопередаче на наружной поверхности изоляции, (м2 ⁰C) /Вт.

После чего находят числовое значение В и делают расчет изоляции по знакомой формуле:

δ = dиз (B – 1) / 2

В данной методике просчета изоляции трубопроводов температуру окружающей среды tо следует принимать по средней температуре самой холодной пятидневки. Параметры К и Rн – по приведенным выше таблицам 1,2. Более развернутые таблицы для этих величин имеются в нормативной документации (СНиП 41-03-2003, Свод Правил 41-103-2000).

Вспененный полиуретан (пенополиуретан, ППУ)

Более чем в два раза сокращает тепловые потери по сравнению со стекловатой и минеральной ватой. К числу его преимуществ относят: низкую теплопроводность, отличные гидроизоляционные свойства. Заявляемый производителями срок службы – 30 лет;. Диапазон рабочей температуры от -40 до +140 °С, максимальная выдерживаемая в течении короткого времени – 150 °С.

Основные марки ППУ относятся к группе горючести Г4 (сильногорючие). При изменение состава с помощью добавки антипиренов им присваивается Г3 (нормальногорючие).

Может быть интересно

Теплоизоляция

Отличительные особенности и разнообразие потолочной плитки…

Теплоизоляция

Чем утеплить потолок в деревянном доме?

Теплоизоляция

Что такое нагревательный кабель?

Теплоизоляция

Теплый «пирог» для металлического дымоходного канала

Теплоизоляционное покрытие выпускается в виде скорлуп – полукруглых сегментов со шпунтовыми замками на торцах. В продаже имеются и готовые стальные трубы в изоляции из пенополиуретана с предохраняющей оболочкой из полиэтилена.

Монтаж

Скорлупы закрепляются на отопительной трубе с помощью стяжек, хомутов, пластикового или металлического бандажа. Как и многие полимеры, материал не переносит длительного воздействия солнечного света, поэтому открытый наземный трубопровод при использовании ППУ-скорлуп нуждается в покровном слое, к примеру, из оцинкованной стали.

Для подземного бесканального размещения теплоизоляционные изделия укладывают на водостойких и температусточивых мастиках либо клеях, а снаружи изолируют водонепроницаемым покрытием. Необходимо также позаботиться об антикоррозионной обработке поверхности металлических труб – даже проклеенное замковое соединение скорлуп недостаточно плотно, чтобы предотвратить конденсацию водяного пара из воздуха.

Теплоизоляция для предотвращения от конденсации влаги

Расчет утеплителя для трубопроводов, которые расположены на открытом воздухе, не выполняют. Данный вид теплоизоляции предназначен для оборудования, которое содержит вещества с температурой ниже, чем температура воздуха в помещении (например, холодная вода). На толщину теплоизоляционного слоя, используемого для предотвращения конденсации влаги на поверхности, будут влиять такие факторы, как:

  • относительная влажность воздуха;
  • вид защитного покрытия утеплителя;
  • температура воздуха в помещении.

Следует учитывать, что расчетная величина толщины изоляционного слоя будет расти с ростом относительной влажности воздуха.

Как выбрать утеплитель для труб

Чтобы правильно выбрать утеплитель для труб водоснабжения и защитить себя от проблем, нужно обратить внимание на три главных фактора: место (квартира, чердак, в земле, в канализации, на открытом воздухе), удобство монтажа, цена. Все виды продукции легко устанавливаются самостоятельно, но универсальная по всем характеристикам – полиэтиленовая

Когда важно сократить поглощение тепла, выбирайте фольгированный утеплитель на трубы. Пенополистирол хрупкий, но подходит для работ в любом месте

Базальтовый материал легко монтируется, обладает хорошими характеристиками, но обходится дорого. Если есть задача быстро теплоизолировать систему, но другие способы не подходят, выбирайте теплокраску, которая легко наносится, красиво выглядит и хорошо защищает.

Вспененный полиуретан (пенополиуретан, ППУ)

Более чем в два раза сокращает тепловые потери по сравнению со стекловатой и минеральной ватой. К числу его преимуществ относят: низкую теплопроводность, отличные гидроизоляционные свойства. Заявляемый производителями срок службы – 30 лет;. Диапазон рабочей температуры от -40 до +140 °С, максимальная выдерживаемая в течении короткого времени – 150 °С.

Основные марки ППУ относятся к группе горючести Г4 (сильногорючие). При изменение состава с помощью добавки антипиренов им присваивается Г3 (нормальногорючие).

Теплоизоляционное покрытие выпускается в виде скорлуп – полукруглых сегментов со шпунтовыми замками на торцах. В продаже имеются и готовые стальные трубы в изоляции из пенополиуретана с предохраняющей оболочкой из полиэтилена.

Монтаж

Скорлупы закрепляются на отопительной трубе с помощью стяжек, хомутов, пластикового или металлического бандажа. Как и многие полимеры, материал не переносит длительного воздействия солнечного света, поэтому открытый наземный трубопровод при использовании ППУ-скорлуп нуждается в покровном слое, к примеру, из оцинкованной стали.

Для подземного бесканального размещения теплоизоляционные изделия укладывают на водостойких и температусточивых мастиках либо клеях, а снаружи изолируют водонепроницаемым покрытием. Необходимо также позаботиться об антикоррозионной обработке поверхности металлических труб – даже проклеенное замковое соединение скорлуп недостаточно плотно, чтобы предотвратить конденсацию водяного пара из воздуха.

Утеплитель для труб из вспененного полиэтилена

Одним из лучших соотношений цены и качества характеризуется утеплитель для труб из полиэтилена. Он представляет собой материал, состоящий из мельчайших ячеек, которые хорошо гидроизолируют систему. Это защищает от коррозии металла. Сам материал практически не впитывает воду и выдерживает температуры от –60 до +90 градусов. Покрытие легко устанавливается.

В системах для отопления следующий материал сокращает потери тепла до 80%. Он выпускается гильзами по 2 метра разной толщины:

  • название модели: Порилекс НПЭ Т 60х9х1000 мм;
  • цена: 45 р;
  • характеристики: цвет серый, вес брутто 0,06 кг;
  • плюсы: гибкий материал, влагостойкий, обладает низкой теплопроводностью;
  • минусы: не обнаружено.

Хорошо справляется с изоляцией холодных и горячих коммуникаций следующее изделие. За счет цветового разделения, оно позволяет различать трубы с горячей и холодной водой:

  • название модели: Теплоизоляция супер протект 28;
  • цена: 21 рубль;
  • характеристики: поставляется в бухтах, цвет красный, длина 10 метров;
  • плюсы: снаружи покрыт полимерной пленкой, которая повышает прочность коммуникаций и срок их службы на 50 %;
  • минусы: не обнаружено.

Еще один универсальный материал, с которым можно работать для защиты систем отопления, канализации и др. Он стоек к воздействию таких материалов, как бетон, гипс, известь:

  • название модели: Энергофлекс Супер 2 м;
  • цена: 69 р./пог.м;
  • характеристики: полый, низкая теплопроводность, цвет серый;
  • плюсы: слабогорючий;
  • минусы: высокая стоимость.

Калькулятор расхода рулонной битумной изоляции для труб

Как правильно рассчитать расход гидроизоляции на трубу.

Для гидроизоляции трубы усиленного и/или весьма усиленного типа мы будем применять такие материалы:

  1. Грунтовка асмольная жидкая.
  2. Битумно-полимерная (или аналоги) лента с липким слоем.

Перед началом нанесения изоляции нам нужно понимать как правильно рассчитать расход изоляции (ленты и праймера) на изолируемый участок трубопровода.

Исходные данные необходимые для расчета:

  1. Диаметр трубы.
  2. Протяженность участка.
  3. Тип изоляции согласно ГОСТ / ДСТУ: усиленный или весьма усиленный тип.

Расчет изоляции на трубу — формула.

Рассчитаем площадь поверхности трубы по формуле:

S = π × d × h

  • S — площадь поверхности участка трубы.
  • π ≈ 3,14
  • d — диаметр трубы.
  • h — длина участка трубы.

Расход битумной ленты толщиной в 1,8 мм на 1 метр квадратный.

Весьма усиленная гидроизоляция (ВУС):

m = S × 4 кг/м² — расход ленты на квадрат поверхности ВУС изоляции

Усиленная гидроизоляция (УС):

m = S × 2,5 кг/м² — расход ленты для изоляции усиленного типа

  • m — масса ленты.
  • S — площадь изолируемой поверхности.

Расход грунтовки (праймера) в обеих случаях рассчитывается из расхода 300 мл/м².

Важно: расчеты совпадают с фактическим объемом материалов при условии соблюдения технологии нанесения изоляции. А именно:

  • лента для ВУС изоляции наносится в нахлест 50% за один проход;
  • лента для ВУ изоляции наносится в нахлест от 5% до 10%, образуя узкую полосу нахлеста на стыках;
  • грунтовка наносится лишь на поверхность трубы (металла) тонким ровным слоем до 2 мм.

Характеристики прокладки сетей и нормативной методики вычислений

Выполнение вычислений по определению толщины теплоизоляционного слоя цилиндрических поверхностей — процесс достаточно трудоемкий и сложный

Если вы не готовы доверить его специалистам, следует запастись вниманием и терпением для получения верного результата. Самый распространенный способ расчета теплоизоляции труб — это вычисление по нормируемым показателям тепловых потерь. Дело в том, что СНиПом установлены величины потерь тепла трубопроводами разных диаметров и при различных способах их прокладки:

Дело в том, что СНиПом установлены величины потерь тепла трубопроводами разных диаметров и при различных способах их прокладки:

Схема утепления трубы.

  • открытым способом на улице;
  • открыто в помещении или тоннеле;
  • бесканальным способом;
  • в непроходных каналах.

Суть расчета заключается в подборе теплоизоляционного материала и его толщины таким образом, чтобы величина тепловых потерь не превышала значений, прописанных в СНиПе. Методика вычислений также регламентируется нормативными документами, а именно — соответствующим Сводом Правил. Последний предлагает несколько более упрощенную методику, нежели большинство существующих технических справочников. Упрощения заключены в таких моментах:

Потери теплоты при нагреве стенок трубы транспортируемой в ней средой ничтожно малы по сравнению с потерями, которые теряются в слое наружного утеплителя. По этой причине их допускается не учитывать. Подавляющее большинство всех технологических и сетевых трубопроводов изготовлено из стали, ее сопротивление теплопередаче чрезвычайно низкое. В особенности если сравнивать с тем же показателем утеплителя

Поэтому сопротивление теплопередаче металлической стенки трубы рекомендуется во внимание не принимать

Тепловая изоляция труб для последующего обеспечения заданной плотности теплового потока

Таблица тепловой изоляции труб для последующего обеспечения заданной плотности теплового потока.

В случае, когда рассчитывается теплоизоляция для трубопроводов надземной прокладки, расчет ведется по заданной плотности теплового потока. Вычисления толщины во многом зависят от температуры теплоносителя, температуры воздуха, расположения изолируемого трубопровода (помещение или открытый воздух), величины заданного или нормального теплового потока, а также наружного диаметра трубы. Следует помнить, что значение плотности теплового потока с поверхности труб будет определяться общим тепловым балансом предприятия, требованиями технологического процесса или нормативными значениями четвертого приложения СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов».

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
