Стальные панельные радиаторы

Монтаж металлических панельных батарей с нижним подключением

Как правило, в комплекте с радиаторами поставляются насадки (фитинги) для труб, если они вдруг понадобятся, и крепления. Иногда в комплектацию может входить кран Маевского и термометр — их установка позволит стравливать накопившийся воздух из каналов устройства и регулировать температуру воды, а тем самым — температуру воздуха в помещении.

Установка панельных радиаторов — действительно простое дело. Снять старые батареи, тем более, если они чугунные, будет намного труднее. Когда стена уже освобождена от прежних труб, приступают к монтажу:

Устройство может иметь каналы подключения труб как снизу, так и сбоку, но на способ крепления это никак не влияет. Как правило, когда радиатор устанавливается близко к стене, то используют крюки или кронштейн, а если же до стены приличное расстояние, то применяют ножки.

Важно! Тяжёлые радиаторы 30 или 33 лучше не крепить на ножках, так как они могут не выдержать. Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену

А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине

Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену. А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине

Фото 3. Монтаж панельного радиатора отопления. Трубы отопительной системы подключаются к батарее снизу.

При установке обязательно соблюдение правильности положения относительно воображаемой линии, проведённой через устройство и стену: она должна быть перпендикулярна последней, иначе поток воды будет искривляться в каналах панелей.

Завершение монтажа и работа радиатора

После правильного размещения и закрепления радиаторов остаётся только присоединить к нему все необходимые устройства, переключатели и трубы, после чего укрепить всё герметиком и, если потребуется, сантехнической нитью. Потом систему можно ещё раз проверить и уже запускать теплоноситель.

Основные причины выбрать стальной радиатор

Стальные радиаторы как нельзя лучше вписываются в интерьер, ведь представлены на рынке во всех необходимых размерах, причем подводка теплоносителя может быть как боковой, так и нижней.

подводка теплоносителя может быть как боковой, так и нижней

Современные радиаторы могут иметь повышенную теплоотдачу, что достигается путем объединения двух или трех панелей. Чтобы тепло отдавали не только внешние панели, к внутренним частям приваривается П-образная пластина, которая помогает радиатору приобрести функции конвектора.

Однако стальные радиаторы имеют и недостатки:

  • Увеличенный вес и габариты;
  • Снижена эффективность регулирования необходимой температуры;
  • Они боятся коррозии;
  • Слабое сопротивление гидроударам.

Монтаж

Наиболее выгодным местом монтажа радиатора является под окном, под подоконником. Это позволяет создать «тепловую завесу» на пути холодного воздуха, исходящего от окна.

Процесс монтажа стальных панельных радиаторов состоит из следующих шагов:

В зависимости от модели прибора, необходимо наметить места сверления отверстий под крепления таким образом, чтобы от пола до нижней части прибора оставалось 110 мм (расстояние от верхней части до подоконника должно составлять 100-150 мм). Такого расстояния достаточно для осуществления процесса конвекции. К тому же, при таком расстоянии облегчается уборка пространства под прибором. Батарея не должна монтироваться слишком высоко (не более 200 мм от пола), т.к. в этом случае будет увеличиваться разброс температур между верхней и нижней частями комнаты;

Тип 22.

Важно! Расстояние от стены до задней стенке радиатора должно быть не менее 25 мм. Несоблюдение этой рекомендации снизит теплоотдачу устройства

Помимо этого, запрещается закрытие стального панельного радиатора декоративными «ширмами», шторами или другими предметами интерьера, это приводит к уменьшению теплоотдачи и некорректной работе термодатчика.

  • При помощи дрели или перфоратора (в зависимости от материала стены) просверлить отверстия диаметром 10 мм. Для приборов длиной 1800 мм необходимо 3 отверстия под крепления;
  • Забить дюбеля в отверстия и вкрутить в них саморезы. При этом саморезы вкручиваются не до упора, а таким образом, чтобы между стеной и саморезом оставалось расстояние 4-5 мм;
  • Далее следует одеть крепеж и до конца вкрутить саморезы;

Стальной радиатор с терморегулятором Danfoss в квартире.

  • Повесить прибор на крепеж. Верхний крепежный кронштейн обладает блокиратором от «случайного демонтажа», поэтому перед установкой радиатора необходимо оттянуть вверх верхний крепежный захват и зафиксировать в таком положении. После этого, повесить прибор на нижний крепежный захват, при этом верхний захват автоматически защелкнется и радиатор плотно зафиксируется на кронштейнах;
  • Одеть на нижние скобы прибора дистанционные распорки и откорректировать дистанцию от батареи до стены;
  • Подсоединить батарею к трубам отопительной системы;
  • В верхнюю пробку установить воздухоотводчик, который поставляется в комплекте. Воздухоотводчик оснащен уплотнительным кольцом, поэтому нет надобности в применении других герметизирующих материалов, таких как Tangit, фторопластовый уплотнительный материал, лен и т.д.

Совет! Установку стального радиатора отопления следует проводить не снимая защитную пленку (за исключением мест крепления и подводки труб). Рекомендуется полностью удалять упаковку только после полного завершения монтажа системы отопления, а также работ по отделке помещения. Это уменьшит вероятность загрязнения или повреждения прибора.

Панельный радиатор в универмаге «Пятёрочка».

Важно! Если в системе отопления используются медные трубы, то при их соединении со стальными батареями рекомендуется применять бронзовые или латунные фитинги. Помимо этого, в качестве уплотнителя не следует применять лен, т.к

это может привести к разрушению фитингов, вместо льна рекомендуется использовать герметики.

После окончания отопительного сезона рекомендуется отключить стальные панельные радиаторы (закрыв шаровой кран перед прибором) от остальной системы отопления. При этом, в обязательном порядке необходимо открыть воздухоотводчик, это позволит избежать разрыва прибора.

Изготовление

Для производства радиаторов панельного типа используются специальные штамповочные станки, позволяющие придать стальным заготовкам необходимую форму.

Технология изготовления панельных изделий включает в себя следующие этапы:

  • В первую очередь на станках методом штамповки обрабатываются стальные листы (стандартная толщина заготовок составляет 1,25 мм);
  • Две обработанные заготовки подгоняются по размерам и имеющие зеркальную конфигурацию, соединяются между собой посредством сварки;
  • Далее из листовой стали толщиной от 0,3 до 0,5 мм посредством штамповки изготавливаются конвекторы с ребрами, имеющими П-образную форму;
  • К готовым панелям при помощи сварки крепятся готовые конвекторы (конечно, если их наличие предусмотрено конструкцией радиатора);
  • Когда основная часть панельных радиаторов собрана, к ней привариваются патрубки, позволяющие встроить прибор в отопительную систему;
  • После завершения сварочных работ все оставшиеся швы зачищаются, а готовые стальные штампованные радиаторы – окрашиваются.

В процессе штамповки на металлических листах выдавливаются вертикальные каналы, которые после сварки двух деталей формируют герметичные полости, внутри которых и будет проходить теплоноситель. Как правило, фиксация листовых заготовок осуществляется при помощи роликовой сварки, обеспечивающей герметичность внутренних каналов.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.


Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Перегородки

Интерьер кухни и гостиной начинают продумывать со стыковки двух зон.

  • Вот некоторые из способов и предметов, которые разграничивают пространство:
  • установка барной стойки;
  • кухонный остров;
  • большой стол;
  • монтаж невысокой перегородки.

Дизайнеры советуют устанавливать широкую стойку, поскольку за ней можно будет сидеть, как за обычным столом, а высокие стулья вполне подойдут для всей семьи.


Однако в комнатах небольшого размера (16 кв м) устанавливают узкие стойки.Кухонные острова удобны в использовании, однако подходят только для больших кухонь-столовых (25 кв м или 30 кв м). Капитальные невысокие перегородки ставят только если заранее решено, для чего их будут использовать (к примеру, как подставку под телевизор).

Плюсы стальных радиаторов

  1. Эффективны в отдаче тепла. Сталь обладает минимальным удельным сопротивлением и передаёт тепло от носителя без ощутимых потерь. Энергия, затраченная на обогрев, отдаётся практически полностью. Экономическая выгода при использовании стальных радиаторов очевидна.
  2. Соответствие современному внешнему виду. Панельные, секционные и трубчатые радиаторы эстетичны и не нагружают интерьер. Производителям удалось добиться привлекательного и в то же время неприметного вида. К тому же исчезла необходимость в периодической окраске. Специальная полимерная краска стальных радиаторов не скалывается и не вздувается на протяжении всего срока их службы.
  3. Нет сложностей в монтаже. Вес отдельной секции стального радиатора не превышает 5 кг – это приемлемый вес по сравнению с чугунным аналогом, у которого это значение колеблется около 8 кг. Транспортировка и работа по установке со стальными радиаторами протекает легче и быстрее. Облегчает монтаж ещё и совместимость со всеми видами труб.
  4. Небольшой объём секций для теплоносителя. Малое количество воды разогревается быстрее, а следовательно, на это уходит меньше энергии и затрат на неё. Плюс ко всему – быстрый прогрев помещения.
  5. Продолжительный период эксплуатации. Срок службы около 25 лет. С чугунными показателями в этом не посоревнуешься, но всё-таки второе место, по сроку эксплуатации, у стального радиатора.
  6. Совместимость с системами, снабжёнными автоматикой. Быстрая инерционность (отклик) металла на изменение температуры позволяет устанавливать на стальные радиаторы датчики, которые осуществляют контроль нагрева. Например, чугунные аналоги для таких систем не подходят, поскольку долгий процесс нагревания и остывания не позволяет датчикам осуществлять точный контроль и работу всей автоматики.
  7. Экономически выгодны. Покупка стальных радиаторов порадует будущих хозяев малыми денежными затратами. Цена находится на одном уровне со стоимостью чугунных моделей, а она у них самая низкая (около 300 рублей).

Для радиатора из далёкого прошлого количество и значимость плюсов велико. Наверное, именно из-за этого, немного обновлённый и перетерпевший изменения, он продолжает занимать лидирующие позиции в продажах. Имеющиеся недостатки, о которых ниже, не омрачают впечатление о нём.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Принципиальный выбор: какие радиаторы вы можете встретить в продаже

В специализированных торговых точках вы встретите большой ассортимент отопительных приборов. Продавцы наперебой будут расхваливать свой товар, но вам следует подготовиться к выбору заранее и знать, с чем придётся иметь дело.

ФОТО: gg12.ruКачественное отопление в доме – залог здоровья всех членов семьи

Чугунные батареи – это самый шикарный вариант. Они обычно имеют изысканную форму и особый дизайн. Такие устройства сейчас считаются премиум-классом. Всё дело в том, что чугунное производство постепенно уступает позиции другим технологиям и считается всё более затратным. Вот и получается: то, что у наших бабушек и дедушек за роскошь не считали — сегодня стало настоящим раритетом.

ФОТО: archello.s3.eu-central-1.amazonaws.comИ что самое главное в этих батареях – они почти вечные. Но и стоят они теперь баснословно дорого, это факт

Алюминиевые отопительные приборы привлекают своим современным дизайном и лёгкостью. Такие устройства экономят энергию и отлично прогреваются за короткое время.

ФОТО: perleberg.orgНо следует помнить, что алюминиевые соединения не способны выдержать высокое давление в системе. Они отлично подходят для автономных систем в домах небольшой площади

Биметаллические конструкции делают из алюминия и стали. Инженерная мысль позволяет грамотно сочетать свойства этих двух металлов, что даёт высокие результаты, делая их пригодными для использования в многоэтажных домах.

И, конечно, стальные радиаторы. Их массово производят уже второй век, и современные технологии сделали эти батареи не только привлекательными внешне, но и необыкновенно надёжными и экономичными.

ФОТО: i.simpalsmedia.comЧто немаловажно — цена на эти устройства была и остаётся самой демократичной

Однотрубная схема (квартирный вариант)

Такая схема подключения очень распространена в многоквартирных домах (от 9-и этажей и выше).

Одна труба (стояк) опускается с технического этажа проходит, все этажи и попадает в подвал, где входит в трубу обратки. В такой системе подключения, будет тепло в верхних квартирах, так как, пройдя все этажи и отдав тепло, к низу, вода в трубе остынет.

А если нет технического этажа (5-и этажные дома и ниже), то такую систему «кольцуют». Одна труба (стояк), подымается с подвала проходит все этажи, идет по квартире последнего этажа в соседнюю комнату и опускается, так же через все этажи в подвал. В таком варианте не известно кому повезло. На первом этаже в одной комнате, может быть тепло, там где труба подымается, а в соседней комнате холодно, там где та же труба опускается, отдав тепло всем квартирам.

Основные типы вертикальных радиаторов

При всём разнообразии ассортимента выпускается всего три основных типа радиаторов, которые, в свою очередь, отличаются многочисленными дизайнами, тепловой мощностью и размерами.

Секционные

Представляют собой сборные конструкции. При необходимости часть секций можно добавлять, удалять или заменять. Внутри каждой из них имеется вертикальный канал для циркуляции теплоносителя, а снаружи – стальная пластина для повышения теплообменной площади. Они аккуратные, подходят для многих стилей, имеют сравнительно небольшую массу, высотой бывают до двух метров, недорогие. Однако подходят только для использования в автономных системах отопления при стабильном давлении и регулируемых температурах.

Стандартные секционные параметры для вертикальных радиаторов отопления

Панельные

Состоят из аккуратных тонких панелей, которые изготавливаются из двух штампованных листов металла. При их соединении образуются внутренние вертикальные каналы, по которым циркулируют теплоносители. Бывают разных конструкций: от 1 до 3 соединённых панелей. Большинство моделей оснащены конвекторами (тонкими металлическими пластинами в виде гофры) для обеспечения дополнительной теплоотдачи, которых бывает от одной до трёх в одном радиаторе. Выпускаются и без конвекторов.

Панельные радиаторы

Трубчатые

Состоят из неразборных секций-труб, соединённых методом сварки внизу и вверху с коллекторами. Эти вертикальные радиаторы самые распространённые. Выпускаются с разным количеством секций, бывают самых причудливых форм (трубками не только круглыми, но и с квадратным сечением, с волнистыми изгибами, пересекающимися и др.).

Трубчатые радиаторы Arbonia 350 мм высотой

Эти конструкции самые надёжные, устойчивы к перепадам давления, безопасны из-за отсутствия острых углов. Но обладают невысокой теплоотдачей, поэтому требуется постоянная поддержка теплоносителей, что снижает экономию. Сварочные швы уязвимы при резких перепадах давления.

Когда размер имеет значение?

Что касается панельных батарей из стали, то их мощность напрямую зависит от размера изделия. Чем панель больше, тем выше ее КПД и уровень теплоотдачи.

Таблица стальных радиаторов, предоставляемая производителем, позволяет подобрать оптимальный вариант изделия для каждого отдельного помещения с учетом его площади и возможных теплопотерь. Если взять за пример стальные радиаторы (фото это демонстрирует) с оребрением, которые сами по себе обладают хорошей теплоотдачей и проследить, насколько меняется их мощность в зависимости от длины и высоты, то можно сказать, что размер изделия очень важен при расчетах эффективности работы системы.

Например:

  1. Для изделия типа 11 при высоте 500 мм и длине 400 мм теплоотдача равна 438 Вт, для типа 22 с теми же параметрами – показатель равен 823 Вт, а у 33-го – 1371.
  2. Если взять те же типы радиаторов с такой же высотой, но при длине 2000 мм, то параметры будут 2191 Вт, 4115 Вт и 6399 соответственно.

Как видно из примеров, чем длиннее панель, тем выше уровень ее теплоотдачи. Зная, какой мощности требуется радиатор, можно с легкостью определить, какая у него должна быть длина.

Даже зная все параметры, которыми должен обладать идеальный стальной радиатор, нужно учитывать, что им свойственны не только плюсы, но и минусы, которые следует выяснить до монтажа системы.

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

  • длиной — от 300 до 900 мм;
  • шириной от 400 до 3000 мм;
  • глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.

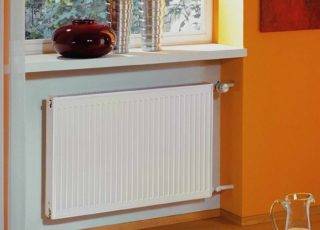

Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

  • Максимальная температура теплоносителя 110-120°C.
  • Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:

Тип 10.

Тип 10 — однорядный прибор без конвекторных ребер

Тип 11.

Тип 11 — однорядный прибор с конвекторными ребрами

Тип 20.

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 21.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 22.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 30.

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

  • Длительный ресурс работы (более 25 лет).
  • Возможность функционирования с любыми котлами.
  • Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
  • Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
  • Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.

  • Повышенная склонность к коррозии.
  • Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

Типы панельных батарей

Все батареи этого класса можно разделить на 2 вида:

  1. Панельные.
  2. Панельно-конвекторные.

К первым относятся изделия, состоящие исключительно из панелей и делятся на типы 10, 20 и 30, где первая цифра указывает на их количество.

Ко второму виду причисляются модели, которые кроме панелей оснащены еще теплообменниками и среди них номера 11, 21, 22 и 33. В этом варианте первая цифра так же указывает на количество панелей, а вторая говорит, сколько при них оребрений.

Как показывает практика, чем больше панелей и конвекторов при них, тем мощнее радиатор, но это не единственный фактор, влияющий на их КПД.

Как выбрать лучшие стальные панельные радиаторы

При выборе прибора такого типа в первую очередь обращают внимание на его мощность и размеры, которые должны соответствовать площади обогреваемого помещения. Для прогревания 1 м2 нужно не меньше 0,1 кВт теплоэнергии. Поскольку тепловая отдача зависит от площади агрегатов, длина радиатора может составлять не больше 60-70% от ширины окна

На рынке представлены батареи от различных производителей, среди российских брендов лучше всего себя зарекомендовали устройства марок Лидея, Prado и Конрад. В рейтинг лучших зарубежных брендов потребители внесли Kermi, Buderus, Purmo, Axis, Rom и Лемакс

Поскольку тепловая отдача зависит от площади агрегатов, длина радиатора может составлять не больше 60-70% от ширины окна. На рынке представлены батареи от различных производителей, среди российских брендов лучше всего себя зарекомендовали устройства марок Лидея, Prado и Конрад. В рейтинг лучших зарубежных брендов потребители внесли Kermi, Buderus, Purmo, Axis, Rom и Лемакс.

Варианты подключения


Варианты подключения радиаторов

Существует несколько разновидностей подключения, в том числе нижнее, диагональное и боковое. Каждый из них имеет свои особенности, поэтому при выборе нужно ориентироваться на тип отопительной системы, площадь помещения, а также другие факторы. Лучше всего обратиться к специалистам, которые проведут монтаж батареи с учетом правил и стандартных нормативов.

Диагональное

Подключение такого типа подходит для однотрубных систем. Этот способ позволяет распределять горячую воду максимально эффективно. Когда в одном радиаторе больше двенадцати секций, нужно применять специальные насадки, чтобы поток проходил вглубь прибора отопления. Для уточнения точного количества секций нужно рассчитывать мощность по калькулятору с целью исключения возможных ошибок. Такая схема дает возможность носителю тепла проходить по диагонали сквозь весь объем и равномерно прогревать все секции.

Нижнее

Приборы с таким способом подключения называют универсальными. Их основное преимущество – полная незаметность и возможность гармонично вписать агрегат в интерьер и пространство любого типа. Это допустимо за счет применения угловых и прямых фитингов, которые также называют радиаторными биноклями на языке сантехников. Комплектация агрегатов включает вентиль термостатического типа, термоголовку и многое другое. Хотя ни стоят дороже по сравнению с радиаторами других разновидностей, это неплохой вариант для большинства современных домов и квартир.

Боковое


При боковом подключении потенциал радиатора используется полностью

Приборы с боковым способом подключения пользуются наибольшей популярностью среди покупателей, причем не только из-за низкой цены. Такие радиаторы коммутируются несколькими способами, чаще всего применяется боковая схема одностороннего типа, благодаря которой потенциал устройства используется в полной мере. Боковое диагональное подсоединение применяют только для агрегатов с большим количеством секций, этот вариант негативно сказывается на эстетике, но обеспечивает идеальный уровень тепловой отдачи и прогревания.

Плюсы и минусы различных типов стальных батарей

При выборе типа радиаторов следует учесть все их особенности, так что необходимо разобрать и положительные, и отрицательные стороны приборов:

ПанельныеТрубчатые

ФОТО: allbuy.md

ФОТО: vsedlaprofi.ru

Преимущества
Быстрый монтаж за счёт цельности конструкцииРавномерный и быстрый прогрев
Высокая способность к теплоотдаче за счёт большой площадиОтличная теплоотдача с возможностью терморегулировки через встроенный термостат
Экономичный расход теплоносителя и, за счёт этого – экономия энергии на обогревПростой уход и отсутствие скопления пыли. Возможность периодической влажной уборки
Гладкая поверхность без травмоопасных углов и рёберБольшой выбор дизайнерского оформления, в том числе – с полками и панелями-сидениями, а также приспособлениями для просушивания обуви или полотенец
Универсальный и аккуратный внешний видБезопасность за счёт округлённых углов
Недостатки
Панели неразборные, а значит – неремонтопригодныеПодверженность коррозии, особенно при теплоносителе, не соответствующем стандартам качества
Плохая устойчивость к колебаниям давления в системеНеустойчивость к механическому воздействию
Чувствительность к качеству теплоносителя, склонность к образованию накипи и наростовВысокая стоимость, в сравнении с аналогичными панельными конструкциями
Нестойкость к механическому воздействию

Стальные радиаторы

Стальные панельные радиаторы

Стальной панельный радиатор с термостатом

Такой радиатор представляет собой прямоугольную панель, состоящую из двух сваренных вместе стальных листов с отштампованными углублениями, при сварке образующих каналы для циркуляции теплоносителя. Иногда для увеличения теплоотдачи к тыльной стороне панели привариваются П-образные стальные рёбра. Несколько таких панелей могут объединяться в пакет и закрываться сверху и с боков декоративными планками.

Выпускаются панели различной высоты и ширины, что позволяет создать прибор любой тепловой мощности. Панельные радиаторы имеют небольшую глубину и мало весят; соответственно, их тепловая инерционность незначительна. Площадь нагреваемой поверхности панелей весьма велика и стимулирует интенсивное движение нагретого воздуха — доля теплового потока, передаваемая конвекцией, достигает 75 %[источник не указан 2376 дней], что позволяет отнести эти приборы к типу конвекторов.

Для изготовления панелей используется низкоуглеродистая сталь с повышенной коррозионной стойкостью. Поверхность стали обезжиривают, фосфатируют, покрывают порошковой эмалью и термообрабатывают.

В случаях, когда система отопления имеет прямое сообщение с атмосферой (например, через открытый расширительный бак), эти радиаторы склонны к коррозии, и их срок службы может составлять всего несколько лет.

К недостаткам панельных стальных радиаторов следует отнести небольшое рабочее давление, на которое они рассчитаны, чувствительность к гидравлическим ударам, незащищённость внутренней поверхности от коррозионного воздействия воды. Эти свойства ограничивают сферу их применения автономными системами отопления с хорошей водоподготовкой. Кроме того, тыльные поверхности приборов труднодоступны для удаления пыли.

В большинстве случаев панельные радиаторы рассчитываются на рабочее давление от 6 до 8,7 атм, опрессовочное — до 13 атм и максимальную температуру теплоносителя 110 °C[источник не указан 2376 дней]. Их рекомендуется использовать в индивидуальном и малоэтажном строительстве, а при наличии индивидуального теплового пункта — в зданиях любой этажности.

Стальные секционные радиаторы

Внешне эти радиаторы напоминают чугунные, однако их секции соединяются друг с другом не резьбовыми ниппелями, а при помощи точечной сварки. Они являются более прочными и долговечными и рассчитаны на рабочее давление от 10 до 16 атм[источник не указан 2376 дней]. Однако из-за особенностей технологии производства стоимость этих радиаторов достаточно высока, что и обуславливает их относительно невысокую популярность.

Стальные трубчатые радиаторы

Трубчатые стальные радиаторы представляют собой сварную трубчатую конструкцию и являются наиболее дорогостоящими. Они выпускаются в расчете на рабочее давление 10-15 атм[источник не указан 2376 дней]. Сварные стыки минимизируют вероятность протечек, но недостатком этих радиаторов является малая толщина стали (1 мм и менее).

Биметаллические радиаторы

Биметаллический радиатор

Биметаллические радиаторы отличаются от алюминиевых наличием стальных внутренних элементов. Конструкция этих радиаторов такова, что запас прочности превышает все возможные давления в системе многократно (разрушающее давление составляет 100 атм), контакт теплоносителя с алюминием сведен практически к нулю. Единственным недостатком можно считать только самую высокую стоимость среди радиаторов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
