Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

• песок;
• камень;
• бетонная плита;
• брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

• компостные кучи;
• сооружения санитарного и технического назначения;
• контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

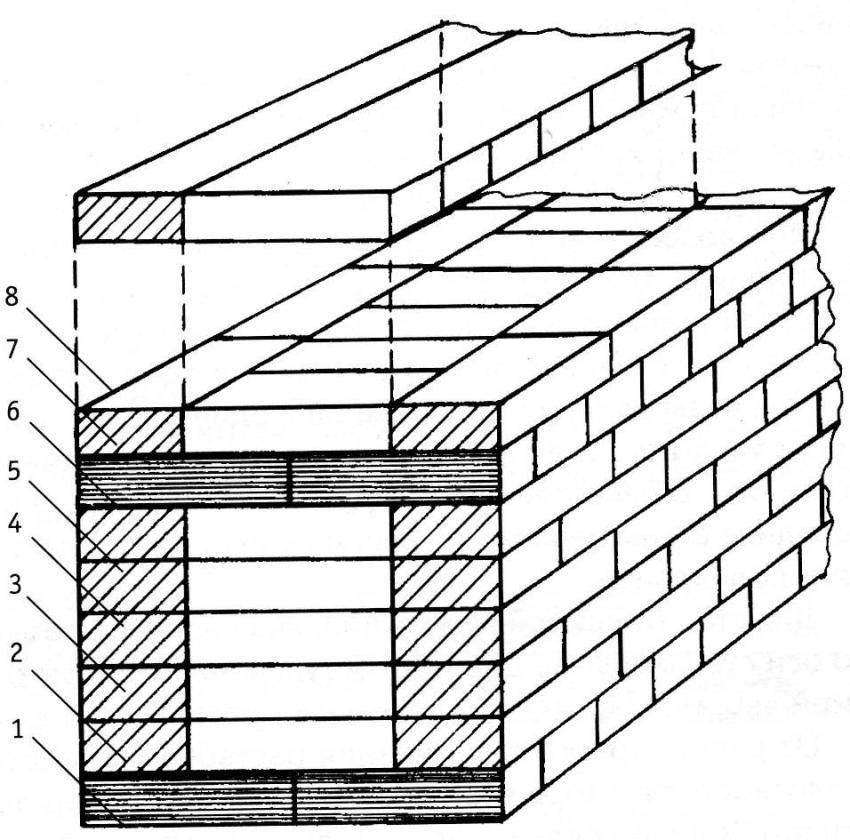

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

• дизайн конструкции;
• характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
• размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

Схема мангала из кирпича

Выбор подходящего места на участке для установки печи

Для определения места установки, рекомендуется учесть такие моменты:

1. Конструкция должна располагаться недалеко от зоны отдыха (беседки, веранды, летней кухни).
2. Рельеф должен быть ровным, без резких перепадов.
3. Удобство подхода к мангалу. По возможности обустраивается одна или несколько тропинок.
4. Подвод коммуникаций. Если по плану изделие будет оснащено мойкой, то учитывается близость пролегания водопроводных труб, канализации. В зимнее время в садовых мангалах доступ воды перекрывается, чтобы трубы на морозе потрескались.
5. Направление ветра. Дым не должен быть направлен в сторону зоны отдыха. Сооружать нужно так, чтобы дым шел в другую часть двора.
6. Наличие навеса. Допустим вариант совмещенного обустройства уличных печей с рядом стоящими столом со стульями.

Что нужно подготовить?

Варианты материалов для строительства стационарного очага – кирпич или камень. Им свойственна высокая жаропрочность и удобство в применении. Не контактирующие с пламенем части очень удобно выкладывать из бетонных блоков. Бетонное литье – неплохая облицовка для построенного на даче барбекю, но топку очага придется выложить из жаропрочного кирпича.

Хорошо представив себе, какие материалы потребуются для строительства, можно составить список необходимого:

• цемент, песок и щебень – для фундамента и кладочного раствора в отдаленных от огня частях;
• бетонные блоки, если нужно;
• природный камень или кирпич;
• жаропрочный кирпич для топки;
• специальная смесь для жароустойчивого кладочного раствора, сухая (распространена марка «Печник», но можно и другую);
• решетка для барбекю;
• лист асбеста и плита стальная или чугунная для поддона (в некоторых конструкциях);
• сопутствующая фурнитура, если строение будет сложным (дверцы, дымоходы, колосники и пр.);
• отделочные материалы (облицовка, столешницы и пр.);
• лопата, мастерок, емкости для раствора и замачивания кирпича;
• измерительные инструменты.

На выбранном месте нужно произвести разметку, обозначив место жаровни, декоративных стен и скамей, если хочется построить не просто очаг, а патио с барбекю. Для массивных сооружений из камня и блоков своими руками потребуется выкопать глубокие котлованы и сделать фундамент под барбекю из смеси 1 части цемента, 3 частей песка и 4 частей щебня. К дальнейшим этапам строительства можно будет приступать не раньше чем через 7–10 дней.

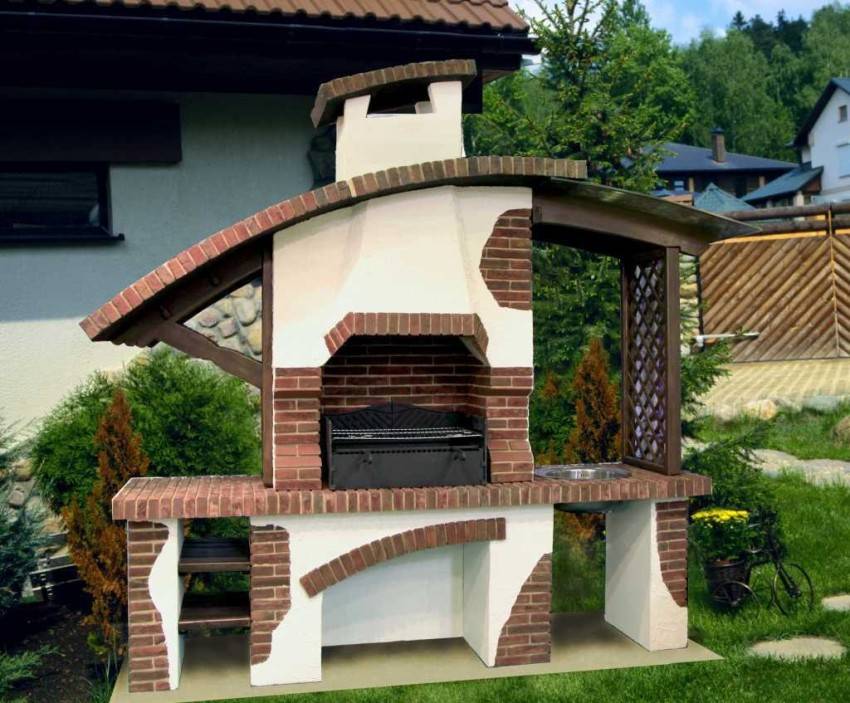

Дизайн

Оборудовать место для отдыха и жарки ароматного мяса на свежем воздухе можно в беседке иди под открытым небом. Стол с удобными стульями или диванами станет местом, где с удовольствием будет собираться приятная компания близких и друзей.

Чтобы барбекюшница своими руками из кирпича построенная для этой цели, радовала глаз своим внешним видом, используют различные виды отделки. По стилю строение должно соответствовать общему дизайну участка.

Придать привлекательный вид вашему творению могут:

• Декоративная штукатурка – недорогой, но эффектный способ отделки;
• Облицовка декоративными видами кирпичей;
• Облицовка клинкерной плиткой;
• Применение в отделке натурального камня – цена этого материала самая высокая, но сооружение получит очень презентабельный вид и отлично впишется в любой дизайн.

Преимущества кирпичного мангала

В отличие от других материалов, из которых можно изготовить установку, с кирпичной кладкой легко работать даже начинающим мастерам.

Кроме того, такие конструкции имеют ряд преимуществ:

1. Стационарная установка очень устойчива.
2. Кирпичная кладка не подвергается деформации.
3. Легко спроектировать качественный дымоход, отсек для печки, вспомогательные функциональные отсеки.
4. Минимальные финансовые затраты при строительстве.

К тому же, используя готовые чертежи и проекты, можно создать оригинальный навес над мангалом, который позволит заниматься готовкой даже в дождливую погоду.

Простой проект

Сделать барбекю своими руками просто.

Для этого нужны:

• Кирпичи (в схеме число 1). Их количество определяется высотой задуманной постройки. Примерно их нужно 100 штук.
• Лист металла (2).
• Решётка (3).

Параметры п.2 и п.3. влияют на параметры жаровни.

Схема барбекю для дачи своими руками:

Вид кладки здесь сухой, без всякого состава

Для конструкции готовится ровная и твёрдая поверхность, отвечающая нормам пожарной безопасности.

Здесь кирпичи нужно сложить так, чтобы получилась окружность. Они кладутся плашмя. Между ними есть зазор почти 5 см. Через него будет снизу идти воздух.

Учитывайте диаметр этого круга. Его должны полностью перекрывать и решётка, и лист металла.

На указанной схеме один ряд выложен из 12 кирпичей.

Так же кладутся ещё четыре линии. Каждая линия грамотно смещается. Кладка получается «в перевязку».

На пятую линию кладется этот лист. Его плотность -2- мм. На нём будут гореть топливо и тлеть угли.

Из следующих кирпичных линий получается некий очаг. Метод кладки здесь почти не изменяется, но есть одна специфика – с передней стороны снизу не нужно класть один кирпич. Во второй линии – 2 кирпича (на схеме цифра 4). Это будет топочное оконце. Через него можно закладывать и разжигать дрова и помешивать угли.

На созданную конструкцию кладется решётка. На неё и будут помещаться продукты. Поверх неё создаётся ещё две линии кирпичей. Зазоры в них отсутствуют. Получается цельный бортик. Он окружает жаровню.

Такое барбекю может весь сезон стоять на участке, если его кто-нибудь не обрушит.

Устройство классической модели

Данная модель является наиболее известной и распространенной. Начинающему мастер следует воспользоваться пошаговой инструкцией создания мангала из кирпича своими руками:

• Как сделать теплый пол своими руками — 160 фото и видео описание как сделать теплый пол

• Укладка плитки в ванной своими руками: 150 фото как уложить плиткой большие площади быстро и просто

• Откосы своими руками — самые дешевые и самые долговечные откосы. Инструкции и советы мастеров (видео + 125 фото)

На подготовленную площадку-основание укладывают первый ряд кирпича (на подушку из цементного раствора).

Располагают кирпичи в рядах в шахматном порядке. Швы обрабатывают, а наклон стен измеряют при помощи строительного уровня.

Для классической модели понадобится сложить коробку из кирпича прямоугольной формы.

На высоте примерно 1 метра по внутренней поверхности стен прокладывают металлические бортики для железного короба мангала. Чуть выше располагают бортики для решетки.

Металлический короб можно сварить самостоятельно, а можно воспользоваться старым мангалом, предварительно избавившись от опорных ножек.

Пошаговая инструкция изготовления мангала

Создание чертежа

Перед началом работы не будет лишним создать чертеж или хотя бы примитивную схему будущего сооружения. Никакими специальными компьютерными программами для этого пользоваться не надо – достаточно карандаша и бумаги. Схема поможет зафиксировать свои идеи, касающиеся будущего строительства, а также не ошибиться в дальнейшем.

Подготовительные работы

Перед началом работ надо разметить мангальную зону и определить, нужно ли колоть кирпич. Если потребность в этом есть, то:

• кирпич размечают карандашом по линии раскола;
• наносят по линии удары узкой стороной кирочки, пока не образуется бороздка;
• проделывают таким же образом бороздку с торца;
• другой стороной кирочки раскалывают кирпич окончательно, аккуратно ударяя по проделанной бороздке.

Следующий шаг – подготовка раствора. В нем должно быть 70 % цемента и 30 % песка. Последний должен быть чистым. В нем не должно быть мусора, камней и частей растений. Цемент и песок высыпают в емкость подходящего объема и перемешивают. Затем туда постепенно начинают вливать воду. При этом раствор помешивают, чтобы цемент не прибился к дну. Когда вода залита, смесь обрабатывают дрелью со специальной насадкой. Это позволяет сделать ее равномерной и избавиться от комков.

Фундамент

Кирпичный мангал строят на фундаменте. Его толщина зависит от размера сооружения. Чем оно больше, тем массивнее должен быть фундамент.

Чтобы залить простой фундамент без армирования, потребуется:

• снять слой грунта глубиной 8 см;
• залить туда раствор и дождаться, когда он высохнет;
• соорудить деревянные борта высотой 7 – 8 см по периметру фундамента;
• залить туда раствор и дождаться высыхания.

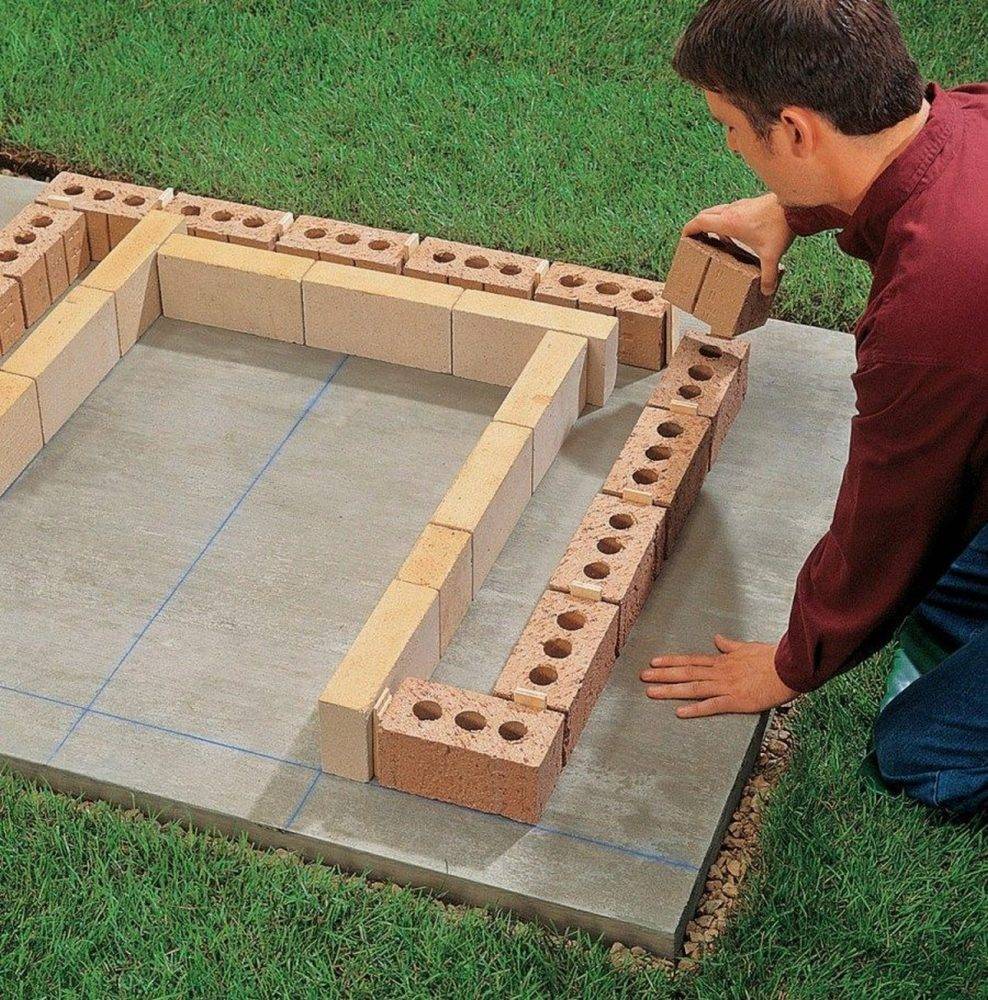

Кирпичная кладка

Когда фундамент готов, можно приступать к кладке. Вот что потребуется сделать:

• выложить вдоль краев фундамента по 2 кирпича в форме буквы П (то есть оставив одну сторону открытой), предварительно нанеся на основание раствор;
• поперечно первым кирпичам выложить еще один ряд;
• когда кладка будет нужно высоты, разместить на ней заранее подготовленную стальную пластину;
• выложить на ней основание жаровни;
• выложить (также в форме буквы П) стенки жаровни;
• вдоль правой и левой стенок положить кант толщиной в 1 кирпич и высотой в 2 для размещения решетки или шампуров.

В итоге получится мангал с отсеком для хранения вещей внизу.

При желании можно сделать небольшую крышу. Проще всего использовать ступенчатую арку. Для этого:

• на левую и правую стенку жаровни параллельно выкладывают несколько рядов кирпича с легким смещением каждого последующего ряда;
• в задней части выкладывают треугольную стенку, предварительно расколов кирпич на куски подходящего размера;
• в передней части жаровни на выемку кладут стальную пластину и поверх нее выкладывают треугольную стенку, аналогичную задней;
• в верхней части арки оставляют небольшое отверстие для выхода дыма.

Крышу можно выполнить и иначе – в виде пирамиды или арки. Правда, в последнем случае будет сложнее организовать отверстие для выхода дыма.

Декоративные работы

Кирпичный мангал (особенно из силикатного кирпича) не очень красив. Чтобы улучшить внешний вид сооружения и сделать его более привлекательным, постройку можно декорировать. Существует несколько способов сделать это.

• Штукатурка. Конструкцию можно оштукатурить, придав ее поверхности необычную текстуру. Внешнюю часть штукатурят раствором. А вот участки, соприкасающиеся с жаровней, лучше покрыть глиной – цемент может не выдержать высокой температуры и начать отходить уже через пару лет использования.
• Плитка. Сооружение можно отделать керамической плиткой.
• Искусственный камень. Еще один вариант отделки – искусственный камень. Он придает постройке более естественный внешний вид и очень интересно смотрится.

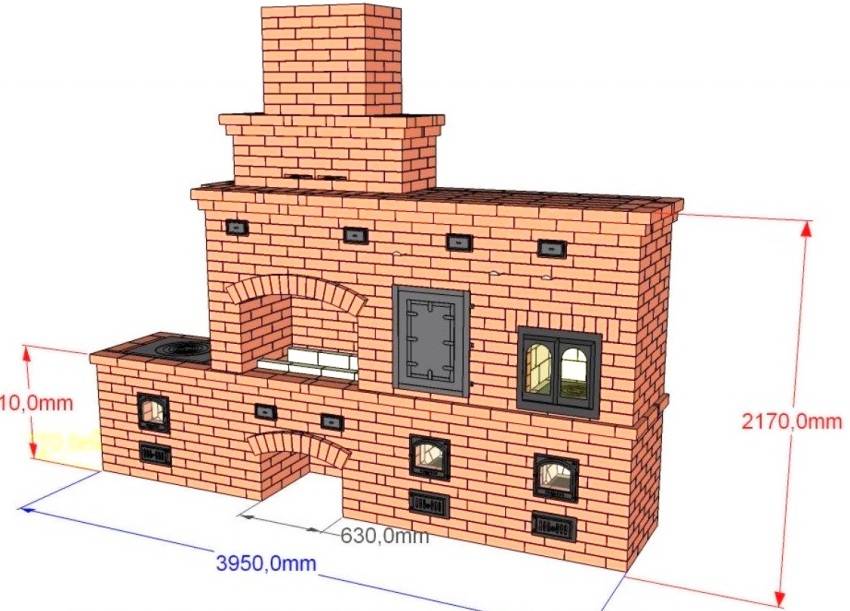

Проекты кирпичных мангалов с печкой

Проект мангала из кирпича с плитой – еще один важный этап и следующий шаг после нахождения правильного места. Вначале нужно продумать конфигурацию и размеры будущей печки. Начать лучше с эскиза, чтобы представить все наглядно.

Проект можно составить самостоятельно, найти готовый вариант в интернете или обратиться к специалистам. Чертеж важен для наглядности и определения последовательности работ, расчета материалов.

Печь мангал с закрытой плитой

Мангал с варочной плитой закрытого типа обустраивается со стенками с боков и сзади. Открыта плита будет только спереди. Одновременно такой мангал может оснащаться духовкой.

Плита для варки закрытого типа привлекательна тем, что еда в ней получается особенной. Приготовление напоминает русскую печь.

Печь мангал с открытой плитой

Мангал с плитой открытого типа привлекателен тем, что на возведение конструкции требуется меньше материала. Еще одно преимущество – больше пространства. Над плитой ничего нет, потому можно использовать емкости любой высоты.

Печь мангал с духовкой плитой

Мангал с духовкой – конструкция с несколькими функциями. На ней можно готовить разные блюда

Важное преимущество – одновременно можно использовать разные отделения конструкции – варить суп на плите, запекать шашлыки на мангале и птицу в духовке

Готовим раствор

Для облицовки нужна цементно-песчаная смесь, а для кладки самой печи глиняно-песчаная с добавлением небольшого количества цемента для прочности. Можно взять готовую смесь для печей и приготовить ее согласно инструкции.

Чтобы самостоятельно приготовить глиняный раствор, понадобятся:

красная глина;песок;цемент;вода.

Глина заливается водой и оставляется на 5-6 дней. Потом тщательно перемешивается, добавляется понемногу песок и цемент (стакан цемента 400 на ведро) и снова перемешивается. Смесь готова к использованию.

После застывания фундамента перед стройкой на него нужно положить два слоя рубероида для гидроизоляции. Делается это для того, чтобы кирпич тянул меньше влаги из основания, это продлит сроки его эксплуатации.

После чего определяем положение стены, наносим раствор и начинаем возводить мангал из кирпича своими руками.

Обязательно все проверяйте уровнем, чтобы кладка была ровной, так как это в будущей повлияет на качество печи.

Выбираем и готовим место для строительства

Место, на котором можно построить печь барбекю своими руками, выбирается на основании комфорта и пожаробезопасности. На расстоянии 3—4 метра от печи не должны расти деревья, кусты, трава. Если на участке построены пристройки, баня, другие строения, печь нужно сооружать в отдалении. Преобладающим направлением ветра не должно быть направление в сторону своих и соседских построек.

Фото 2. Импровизированное место для отдыха с мангалом в садовых зарослях. Наверняка у вас на участке есть такой уголок, где отлично впишется кирпичное барбекю. Фото не позволяет оценить размеры площадки, но даже небольшая печь будет смотреться лучше, чем такой выжженный клок земли.

Если обсуждать комфорт использования будущей готовки в уличной печи — удобней всего расположить конструкцию рядом с зоной отдыха — патио, беседкой, террасой. Если на участке не предусмотрено таких мест, можно выбрать любое место для барбекюшницы, а рядом разместить стол со стульями. Учитывайте, что вам понадобится много воды и дров для приготовления пищи и обслуживания печи. Размер рабочей зоны печи подбирается в зависимости от финансовых возможностей и размера участка.Базовые рекомендации размещения печи

• нахождение с подветренной стороны относительно жилого здания. Иначе дым будет идти на дом, проникая внутрь и оставляя следы копоти снаружи;
• нежелательное наличие растений рядом с барбекю шашлычницей из кирпича — их жизнедеятельность нарушится из-за высоких температур.

Когда место выбрано, следует подготовить площадку для зоны печи. Грунт очищается от плодородного слоя: травы, кустов, деревьев. Убирать деревья из своего участка разрешено без согласования с местными органами власти, при условии отсутствия природоохранных ограничений.

Внимание! Помните, что оставленные в земле корни могут пустить ростки, повреждающие напольное покрытие печной зоны. Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья

После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю

Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья. После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю.

Кирпичный мангал

Данное устройство обыкновенное, просто меняется под надобности и желания. Состоит из кирпичных стенок с устроенными выступами. На них помещаются жаропрочные листы, решетки, шампура. Подходяще, если имеется кровля над головой на случай осадков, но сооружается она отдельно и по желанию.

Под постройку из кирпича нужен фундамент, или подготовленная основа, даже на маленький мангал. Так как материала потребуется немножко (стенка в полкирпича), то под это сооружение сгодится укатанная площадка с жёстким покрытием.

https://youtube.com/watch?v=1AmN9ydQsZU

Подготовка основания

Убирают плодородный слой земли, усиливают котлован вглубь на 20−25 см. Величина фундамента на полметра больше печи во все стороны. Дно сравнивают и засыпают щебнем среднего размера. В толщину пласт 15 см. Его утрамбовывают виброплитой или трамбовкой.

Дальше все зависит от выбранной основы. Если покрытие — тротуарная плитка, брусчатка и прочее, то засыпают пласт песка и по уровню укладывают туда покрытие. Если в качестве основания будет плитный фундамент, то он армируется прутом 10 мм в диаметре. Помещается поперек и вдоль фундамента с промежутком 20 см, в точке перекрещивания соединяется.

Если связывать проволокой не умеют, то затягивают хомутами из пластика. Выставляют по кромкам опалубку и заливают бетоном марки М250. К постройке приступают через 7 дней при +20 или через пару недель при +17 градусах.

Печь для дачи своими руками

Для мангала применяют полнотелый керамический кирпич М200. Или покупают печной, но он дороже; шамотный не берут: он излишне влаголюбив, чтобы хорошо ощущать себя в мангале.

Кладку делают на глиняно-песчаную смесь и для крепости прибавляют чуть цемента. Но новички берут готовую смесь для печей, не жароустойчивую и без шамота. Замешивают по руководству, ширина шва — 3−5 мм. Постоянно проверяют вертикальность стенок и горизонтальность кладки. Это существенно для работы печи.

Все в действительности легко. Четный ряд начинают с цельного кирпича, нечетный — с половинки. В 6 и 10 ряду кирпичи ставят боком и поворачивают поперек главной кладки. Если сооружают барбекю — под решетку — в данных же рядах заднюю стену выкладывают из кирпича, поставленного боком, а для сохранения ширины кладки их устанавливают в пару ярусов с перевязкой и смещением швов.

Если собираются применять мангал — для шампуров — на задней стенке укладывают кирпич набок, сооружают выступ. Спереди в качестве опоры для шампуров применяют профильную металлическую трубу малого сечения, вырезанную по величине. В ней под шампуры проделывают бороздки.

С 7 ряда кладку делают только на половине — левой или правой, как больше подходит, но эта выкладка дана под жарочную камеру слева — она больше, а с левой стороны столик. Если сподручнее справа, то сооружают зеркальное отображение данной порядовки.

Кирпич — гигроскопичная материя, чтобы снизить «высасывание» им влаги из основы и удлинить срок эксплуатации, под первоначальный ряд укладывают гидроизоляцию в пару слоев. Берут рулонный материал: рубероид или гидроизол. А также пробегаются по окружности печи гидрофобной пропиткой. Не лишней будет гидроизоляция и между 1 и 2 рядом.

После того как мангал из кирпича сложили, ему дают высохнуть при теплой погоде пару суток, при прохладной — 5 дней. После проводят проверочный запуск. В данном варианте выкладывают три яруса выступов: первый — под продукты, второй — под угли, третий — для золы.

Чтобы построенная своими руками печь из кирпича дольше проработала, ее покрывают составом, уменьшающим гигроскопичность. Для этого сгодится лак КО-85. Желательно сделать крышку, чтобы заслонять на случай дождя и на зиму.

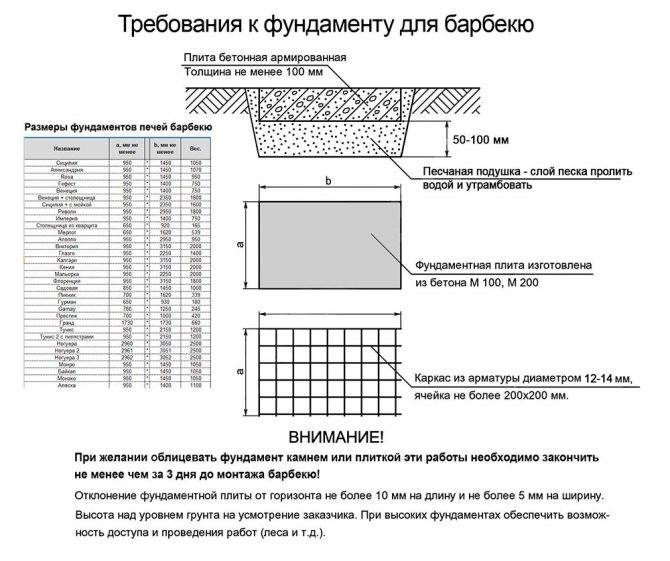

Постройка фундамента

Еще на этапе проектирования следует учесть тот факт, что плита должна возвышаться над уровнем грунта на высоту не меньше 50 мм.

Если это не комплекс, а отдельная печь барбекю, то толщина плиты может быть не больше 100 мм. При более внушительных размерах, лучше провести специальные расчеты, учитывая вес конструкции, а также характер грунта. Не исключено, что потребуется основание толщиной не меньше 150 мм.

Поэтому наилучший вариант – это залить фундамент в виде плиты самостоятельно, учитывая размеры будущей печи. Площадку перед барбекю можно выложить тратуарной плиткой, какая использовалась для укладки на участке дорожек.

Подготовительные работы

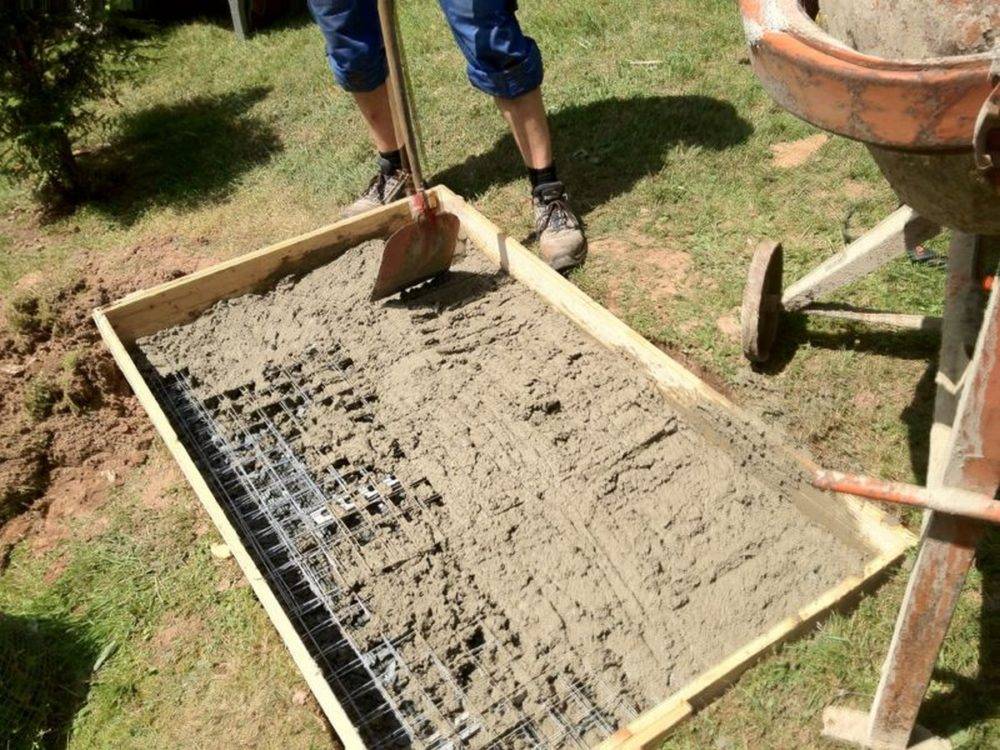

Закладывание бетонного фундамента связано с рядом подготовительных операций:

1. С помощью кольев и веревки размечается место под фундамент.
2. Снимается верхний слой грунта, глубиной порядка 30 см.
3. Дно ямы выравнивается и трамбуется.
4. Устанавливается опалубка из обрезной доски или плит OSB.
5. Засыпается слой щебня и слой песка, толщиной до 20 см, затем выравнивается и трамбуется, полив сверху песок водой.
6. Укладывается слой изоляции, используя для этого рубероид.
7. Формируется сетка из арматуры, при этом ее размеры должны быть меньше основания миллиметров на 50 по всем сторонам.

Какой бетон лучше использовать

В зависимости веса всей конструкции выбирается марка бетона. Для легких конструкций достаточно бетона марки М200 – М250, а для тяжелых конструкций лучше воспользоваться бетоном М300.

Для отдельно стоящей печи барбекю достаточно бетона марки М200. В случае строительства печного комплекса, марку бетона лучше поднять до М250 или М300. Естественно, что увеличение марки бетона связано с увеличением расхода цемента, но если на первое место выходит надежность, то экономия не уместная.

Изготовление бетона своими руками связано с точными подсчетами количества составляющих элементов. Взяв за единицу измерения ведро и наполнив его цементом марки М400, пропорции остальных элементов будут следующими:

• Бетон марки М200: щебня понадобится 4,9 ведра, а песка – 3,2 ведра.
• Бетон марки М250: щебень – 3,9 ведра, а песка потребуется 2,4 ведра.
• Бетона марки М300: щебня нужно 3,7 ведра, а песка нужно 2,2 ведра.

Если взять нормативные документы, то в них более точно указано, сколько и чего необходимо для приготовления бетона той или иной марки. Основное условие получения бетона заключается в использовании качественных компонентов:

• Вода чистая из водопровода.
• Песок используется либо речной, либо мытый, без глины.
• Щебень из гранита.
• Цемент свежий, который хранился не больше месяца.

Приготовление бетона и заливка фундамента

Естественно, что приготовление больших объемов бетона требует использования бетономешалки, так как вручную это сделать весьма проблематично. Сначала в бетономешалке перемешиваются сухие составляющие, а затем добавляется необходимое количество воды.

Очень важно, чтобы фундамент был залит в течение одного рабочего дня, не допуская образования холодных швов, которые делаю конструкцию ненадежной. Каждый очередной слой бетона необходимо уплотнить, чтобы в теле плиты не образовались воздушные промежутки

Чтобы основание получилось качественным, бетон должен созревать правильно, с учетом технологии, поэтому на протяжении первой недели плиту поливают водой, время от времени и держат ее накрытой пленкой или мешковиной.

Возведение печи барбекю

Итак, подготовительные этапы завершены, можно приступать к самой главной работе, которая заключается в сооружении печи. Поможет ознакомиться с основными рекомендациями о том, как построить мангал на даче своими руками из кирпича схема, а также представленная ниже инструкция.

Приготовление раствора

Важно учесть, что для сооружения печи требуется подготовить два отдельных вида строительного раствора, один из которых необходимо использовать для кладки, соприкасающейся с огнём, а второй – для скрепления элементов, расположенных в безопасной зоне. Для изготовления цементного раствора необходимо следовать таким пропорциям:

• 1 часть цемента М25.
• 5 частей песка.

Что касается огнеупорной смеси, то при её приготовлении нужно руководствоваться несколько иными рекомендациями, которые несколько различаются в зависимости от жирности основного компонента, а именно – глины:

• Тощая – 1 часть глины, 1 часть песка.
• Средняя – 1 часть глины, 1,5 части песчаной основы.
• Жирная – 1 часть глины, 2,5 песка.

Перед началом работ следует замочить глину минимум на 24 часа Источник jooinn.com

Преимущества и недостатки барбекю-комплекса из кирпича

Уличные барбекю из кирпича обладают рядом неоспоримых преимуществ:

• имеют эстетически привлекательный внешний вид;
• могут использоваться для комфортного времяпрепровождения в любое время года;
• позволяют приготовить вкусную и полезную пищу;
• жаровня имеет достаточно большую площадь;
• допускает использование топлива различного вида;
• конструктивные особенности жаровни способствуют равномерному распределению жара, поэтому даже большое блюдо пропекается равномерно;
• достаточно функциональны и универсальны. Могут использоваться для приготовления рыбы и жарки шашлыка.

Презентабельность и функциональность – основные достоинства

К недостаткам барбекю комплекса из кирпича следует отнести большие габариты. Приходится искать площадку, которая не только позволит разместить строение, но и будет полностью соответствовать требованиям пожарной безопасности. Также потребуется место под коптильню, варочную панель и вытяжное устройство.

Для установки комплекса требуется много места

Это интересно: Лягушки из пластиковых бутылок своими руками

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Тип конструкции

Большое внимание при покупке необходимо уделить конструкции. К примеру, если дизайн участка уже готов, смене не подлежит, то как нельзя лучше подойдет стационарный мангал

Если на участке есть навес, то приемлемой будет встроенная либо подвесная модель. Вот наиболее популярные из них:

Стационарная

Такая конструкция возводится раз и навсегда, перемещению не подлежит. К тому же такое устройство необходимо установить на прочное основание. Чтобы защититься от осадков, мангал устанавливают под навес. Необходимо предпринять все меры пожарной безопасности. Среди неизменных плюсов можно назвать:

• Долговечность и безопасность;
• Легкость в уходе и эксплуатации;
• Разнообразное меню для приготовления.

На колесах

Такой гриль имеет форму жаровни на углях. Снизу находится поддувало и емкость для сбора пепла. В верхней части расположена решетка для приготовления пищи. Модели долговечны, легки в применении и уходе. Конструкции бывают различными в размерах.

Подвесная

В комплектации имеется цепь и крепления. Но такие модели подвешиваются единожды, иными словами, они стационарные. Площадь поверхности у них большая, поэтому пища прогревается равномерно. Блюда и продукты здесь готовятся в разных вариациях, а вкус отличный!
