Отопительно варочные печи из кирпича проекты

Классификация по материалу

Отопительно-варочные печи (ОВП) могут отличаться размерами и конструкцией дымоходной системы. В качестве материала для изготовления теплового оборудования, работающего на твердом топливе, применяются:

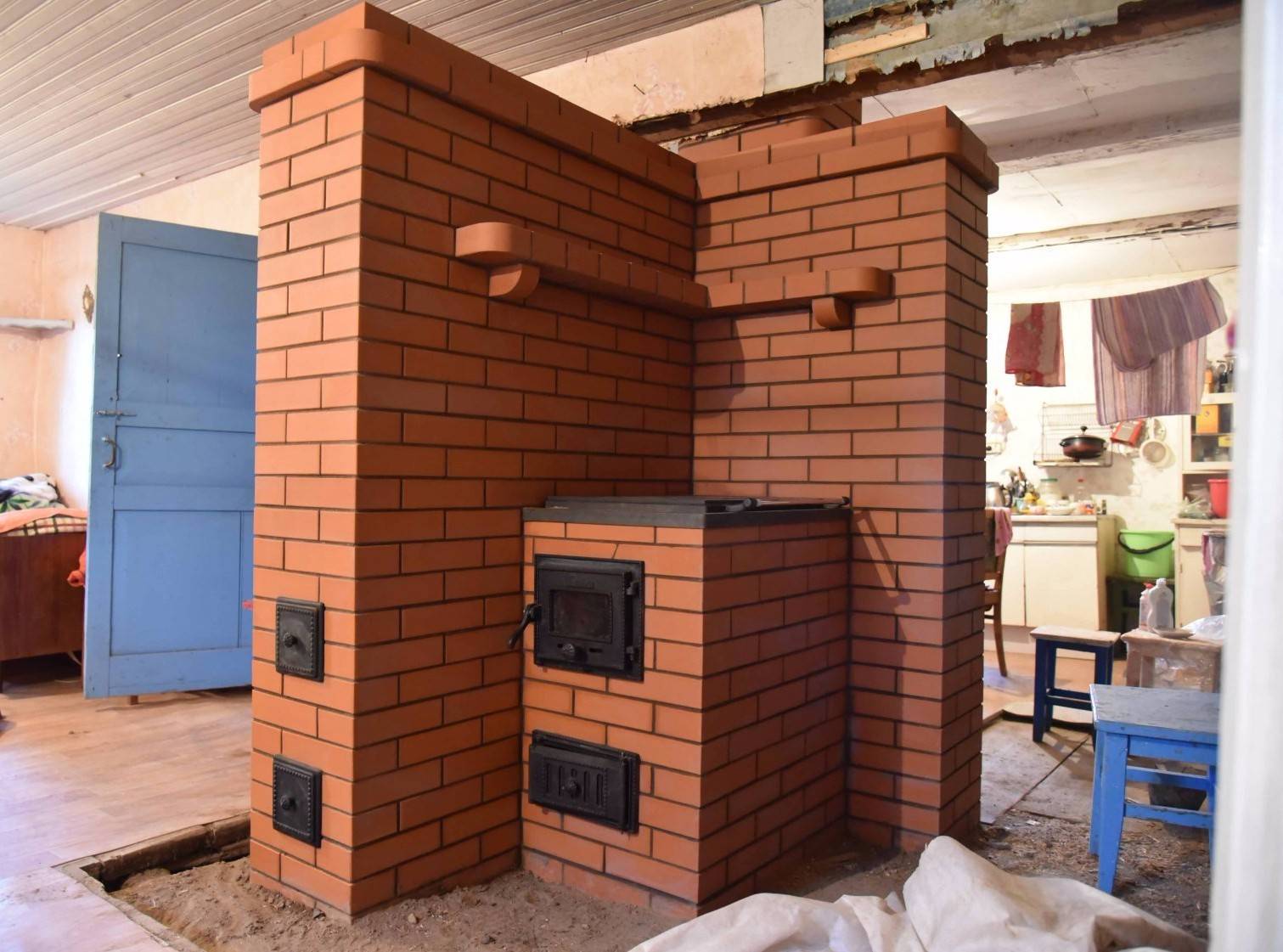

Кирпичная отопительно-варочная печь

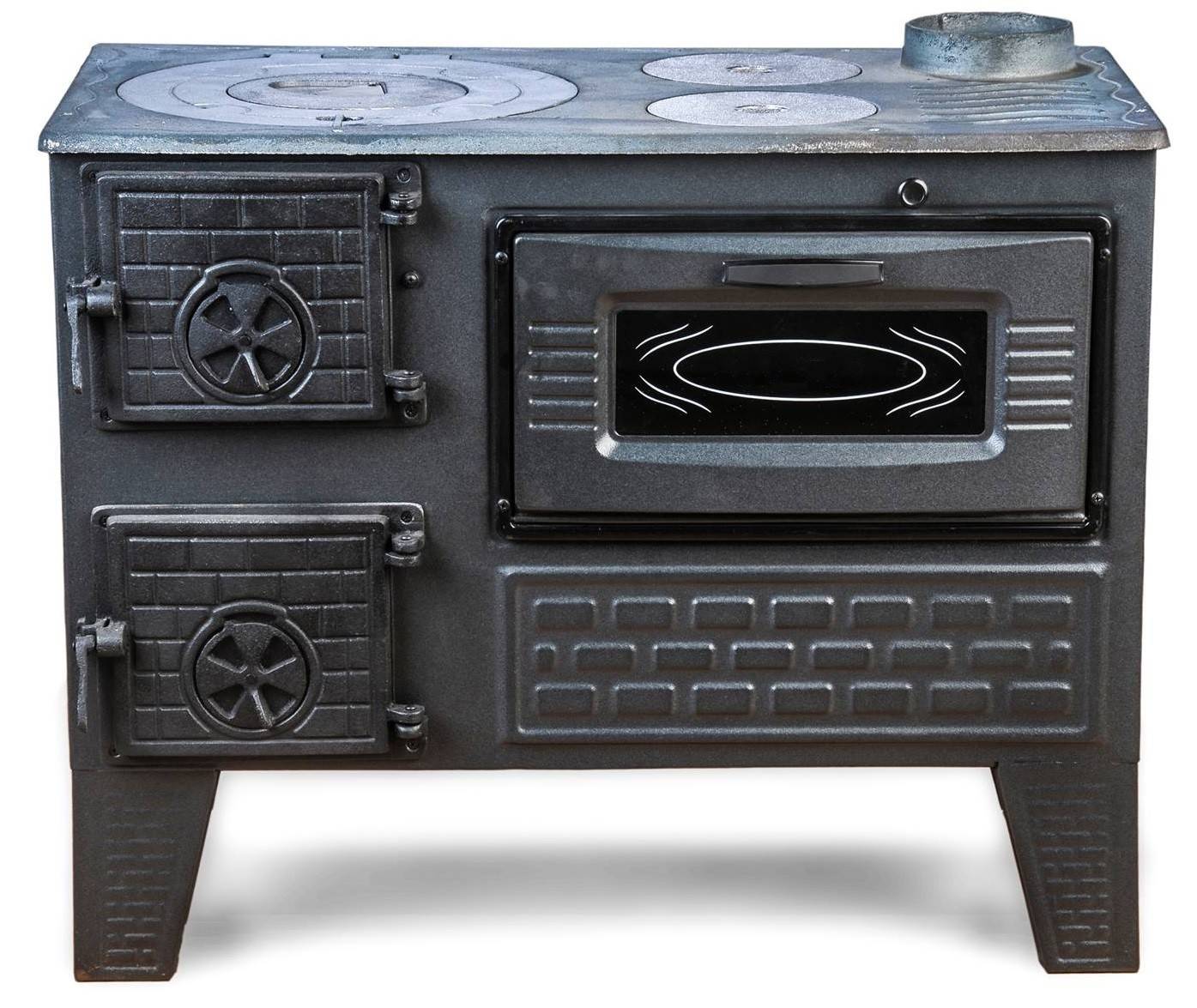

Металлическая отопительно-варочная печь

Кирпичные

Наиболее распространенный вариант – стационарная кирпичная конструкция с металлической варочной панелью.

Этот вариант может существенно отличаться габаритами, наличием дополнительных элементов и сложностью изготовления.

Среди дополнительных элементов следует отметить отсеки для сушки трав, ягод и фруктов, а также другими функциональными отделениями.

При наличии духового шкафа можно также выпекать различные кондитерские изделия

Стационарные печи, как правило, используются для отопления одного помещения, но известны также модели, дымоход которых встроен в межкомнатные стены, что позволяет эффективно обогревать и другие комнаты в доме.

Некоторые модели изготавливаются таким образом, что уходящие в дымоход горячие газы обогревают большую по размеру горизонтальную площадку, на которой можно уютно расположиться для отдыха и сна.

Среди явных минусов печей из кирпича следует отметить:

Большие размеры, масса.

Требуется много времени на разогрев.

Кладка и ремонт такой конструкции должны выполняться квалифицированным мастером.

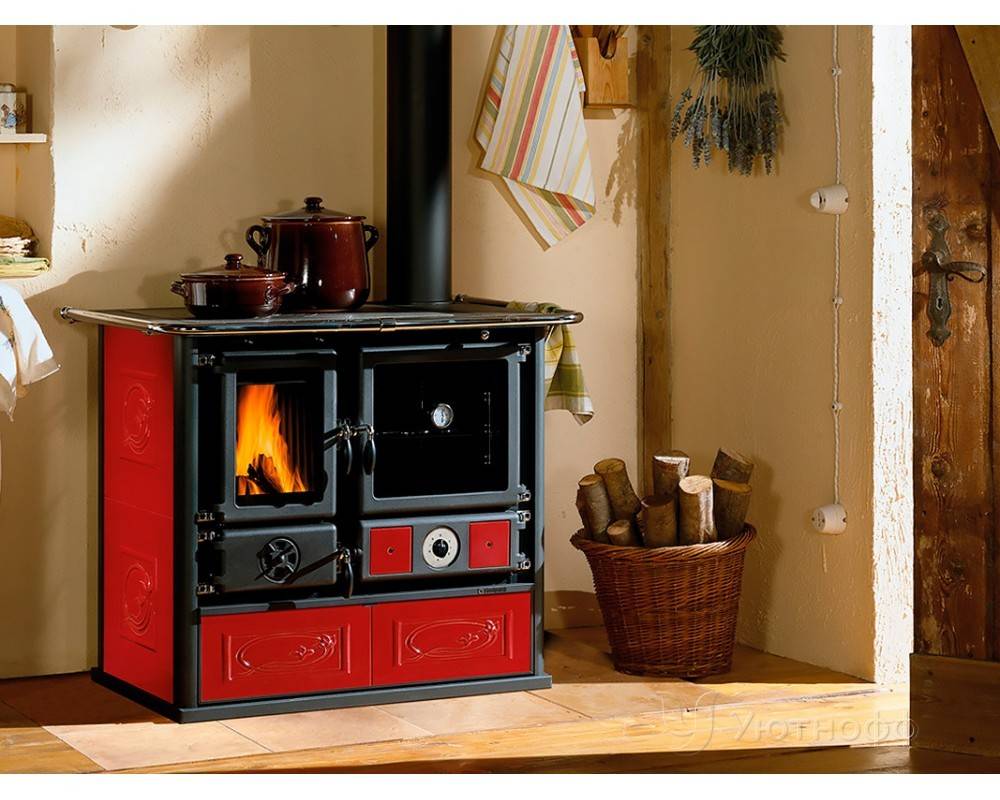

Металлические

Желая сделать комнату, где установлена габаритная конструкция более просторной, некоторые владельцы частных домов разбирают кирпичные печи и устанавливают полностью металлические изделия.

Компактность и простота конструкции металлических печей – основное достоинство таких моделей.

Кроме того, их можно относительно легко демонтировать, перевезти на новое место и в кратчайшие сроки подключить к дымоходу и использовать по назначению без необходимости в предварительной подготовке и выдержки по времени.

Металлические изделия обладают не только таким замечательным свойством, как компактность и мобильность. Чугун или сталь разогреваются до высокой температуры за небольшой промежуток времени, поэтому уже после получаса интенсивного сжигания топлива температура в жилом помещении поднимается до приемлемых значений. Обратная сторона медали быстрого разогрева заключается в скором остывании печи после того, как топливо полностью прогорит.

Даже чугунные изделия, обладающие большой теплоемкостью, не сравняться с эффектом пролонгированной отдачи тепла нагретыми кирпичными поверхностями.

Мнение эксперта
Алексей Гаврилов
Специалист по кухне барбекю и оборудованию

Какой именно конструкции отопительно-варочной печи отдать предпочтение зависит от многих факторов

Прежде всего, следует брать во внимание тот факт, как часто в холодное время года будет использоваться загородный дом. При постоянной эксплуатации жилья лучше подходит кирпич

Для дачи, посещение которой будет осуществляться лишь время от времени, следует использовать металл.

Переходим к печам

О русской печи

Русскую печь мы далее не рассматриваем. Да, она может показать КПД свыше 80%. Да, в ней можно готовить блюда, которые иным способом приготовить невозможно. Да, в ней можно печь необыкновенно вкусный хлеб, а ее загнеток – тот же тандыр, только лежачий. Но – увы! – русская печь очень громоздка, в постройке сложна, а греть может всего одну комнату. Так что при теперешних условиях русская печь стала скорее дорогостоящим предметом интерьера для обеспеченных ценителей, чем теплотехническим устройством общего назначения.

Кирпичные

Основное требование к отопительно-варочным печам из кирпича – поменьше шамота. Это может показаться странным, но вспомним: шамотный кирпич – отличный теплоаккумулятор. Его теплопроводность и теплоемкость гораздо выше, чем у красного керамического. Для отопительной печи это то, что нужно, но в отопительно-варочную с шамотной топкой летом загружать малые порции топлива бесполезно: тепло вместо кастрюль-сковородок уйдет в шамотную кладку и постепенно рассеется, грея помещение, в котором и так жарко. Исключение – двухколпаковые отопительно-варочные печи; об одной из таких см. в конце.

Популярные ошибки


Перед кладкой кирпичи лучше намачивать Неопытные мастера ставят в кладку сухой кирпич, но материал лучше намачивать. Он держится лучше, прочнее сцепляется с раствором. Так получаются более точные и ровные кладочные швы. Используют широкое ведро с водой, куда на 2 — 5 минут помещают элементы перед монтажом.

Сужение дымового канала по отношению к нормативному размеру снижает тягу, а отсыревшие дрова не будут гореть. При монтаже дверки камеры топки часто не оставляют зазора 0,5 см по периметру для компенсации расширения. После установки промежуток заполняют асбестовым шнуром или песчаным раствором.

Внутри печи ставят перегородки из железа, но лучше применять кирпич, поставленный на ребро. Это объясняется разным расширением керамики и металла.

Подготовка фундамента для печи

Отопительная печь требует устройства надежного основания, для создания которого понадобится следующее:

  1. Щебенка или камень.
  2. Цементный раствор.
  3. Бетон.
  4. Рубероид.
  5. Строительный уровень.
  6. Лопаты.
  7. Дрель.
  8. Мастерок.
  9. Кирпичи.
  10. Емкость для приготовления строительного раствора (если нет бетономешалки).

Схема фундамента для самодельной печи шведки представлена на рис. 1. В том случае если готовая конструкция будет весить не более 750 кг, допускается ее установка непосредственно на пол. Главное — чтобы он имел достаточную прочность. Однако лучше, если шведка будет иметь собственный фундамент. Его можно построить на грунте из гравия, глины, песка или же на насыпной почве. Насыпные и рыхлые почвы предварительно уплотняются. В случае если земля сухая, то кладка печного основания выполняется с использованием раствора цемента и извести. Если же она влажная, то применяется цементный раствор.

Рисунок 1. Схема фундамента для самодельной печи шведки.

Размер фундамента для шведки должен быть шире и длиннее самой печи как минимум на 5 см. Кладку дома не нужно связывать с кладкой основания, поэтому необходимо оставить промежуток как минимум 50 мм, который в дальнейшем будет засыпан песком.

Выкопайте яму требуемых размеров, тщательно выровняйте ее дно, обязательно проверьте горизонтальность, а затем выложите щебенкой или камнем и утрамбуйте, после чего залейте жидким строительным раствором. Подождите, пока фундамент наберет прочность, и можете приступать к кладке печи с соблюдением порядовки.

В случае строительства бетонного фундамента сначала подготавливается яма, ширина которой должна превышать ширину основания приблизительно на 10 см. Далее возводится опалубка, дно котлована уплотняется, а затем в опалубку заливается подготовленный раствор бетона до требуемого уровня. Через 7-8 дней опалубку необходимо снять. В бетонную коробку укладывается щебенка, камень, либо кирпич при помощи раствора.

Верхнюю часть основания, не доходя до границы чистого пола примерно на 14 см, выравнивают при помощи строительного уровня. Затем вокруг устанавливаются бортики. Выпуск на верх фундамента должен составлять 2 см. далее пространство заливается густым цементно-песчаным раствором в соотношении 1:3. Раствор разравнивается и разглаживается при помощи кельмы или лопатки.

Подождите 7-8 дней и уложите на фундамент 2 слоя рубероида с напуском около 2-3 см. Вычертите на нем форму будущей печи. Кладка печи осуществляется с использованием глиняного раствора. И нужно знать, как его правильно приготовить.

Отопительно-варочный вариант устройства

Особенностью такой конструкции будет измененное расположение первого колпака — он делается выступающим и в его своде устанавливается варочная поверхность, чаще всего из чугуна.

Плита обязательно должна быть цельной, так как из-за конструкции дым не вытягивается из колпака, поэтому будет неизбежно поступать в помещение через разъемные конфорки.

Иногда устанавливают плиту и над вторым колпаком — она не так сильно нагревается и не может служить для приготовления пищи, но будет превосходным средством для сушки овощей, фруктов, грибов и трав. Там часто делают нишу для хранения поленьев и их подсушки перед использованием.

С хлебной камерой

Такой вариант почти не отличается от стандартной отопительно-варочной печи, но дополнительно снабжен духовым шкафом, монтирующимся в пространстве первого колпака. Камеру обычно делают из чугуна или особо прочной стали, изнутри футеруют шамотным кирпичом для обеспечения более мягкого жара для выпекания.

Помимо хлебной камеры, часто устанавливают бак для нагрева воды — для этого подходит также область второго колпака. В зависимости от количества дополнительных функций размеры печи будут увеличиваться, она потребует больших затрат на топливо.

Плюсы отопительно варочных печей из кирпича

При постройке отопительно-варочных печей используются красный и огнеупорный полнотелые кирпичи. Первый делает постройку долговечной, второй обеспечивает жаростойкие качества постройки – это главные преимущества таких конструкций. А если разобраться, то перечень положительных качеств может выглядеть так:

  • Долговечность – правильно сложенная печь безупречно проработает 45-50 лет;
  • Шамотный кирпич отлично сохраняет тепло – после обычной топки такая конструкция будет поддерживать температуру еще 14-16 часов;
  • Варочная поверхность позволяет готовить круглый год, с минимальными затратами, при этом даже в самую жару летом при приготовлении на печи температура в помещении будет стабильной;
  • Чтобы отопить дом не требуется большого количества дров, к тому же топить можно и другими видами топлива подойдут и уголь, и антрацит, и торфяные брикеты, и пелеты.

Установка конструкции

На устроенный фундамент укладывается гидроизоляционный материал

Важно, чтобы кладка была идеально ровной, иначе конструкция будет неустойчива. Порядовая кладка представлена в таблице:

РядВыполняемые работы
1Укладывается кирпич, который должен закрыть всю поверхность ряда
2Сплошной, со стороны расположения камина крепят металлические арматурины, к которым приваривается каминная решетка
3Отводится место под поддувало
4Устанавливается поддувальная дверца
5Проводится установка духовки в кирпичную печь, укладывается решетка колосника
6Формируется топочная часть шамотным кирпичом
7Устанавливается дверка топки, после чего перекрывается первый канал, чтобы он стал в 3 раза меньше
8—9Кладутся аналогично седьмому
10Аккуратно выкладывается огнеупорный кирпич
Для формирования варочной панели перекрывается дверца топочного отделения
11Укладывается варочная панель и рамка для заслонки варочного отделения

https://youtube.com/watch?v=VMw38p4rWVs

Всего формируется 33 ряда, после установки варочной поверхности приступают к перекрытию топочной двери, чтобы газы не проникали внутрь помещения. Далее, выстраивается дымоход, конструкция выводится между балками на крышу, а потом уже и на улицу. Когда печь с варочной панелью будет полностью готова, по желанию можно облицевать ее специальной жаропрочной краской или лаком. Если конструкция выложена строго по схеме, с соблюдением всех правил и этапов, получится надежная, многофункциональная варочно-отопительная система.

Как расположить камин с плитой в помещении

Выбирать подходящий вариант желательно в соответствии с планировкой дома и заранее определить точную конструкцию камина с плитой, для обогрева комнаты в котором отопительный прибор размещен. Такие печи-камины способны эффективно отапливать два смежных помещения, межкомнатная перегородка в этом случае делит прибор пополам. Классическое расположение позволяет спокойно наслаждаться видом живого огня в гостиной и заниматься повседневными делами в тёплой кухне. Возможно, путём подбора мощности источника и смещения его к проёму в простенке третьего помещения, обеспечить теплом вторую смежную комнату, например, спальню. Производители стараются предусмотреть все варианты и поставляют на рынок системы с различным расположением каминной топки относительно печи, угловое противоположное и одностороннее для небольшого дома.

10 основных правил по кладке дачной печи

  1. Кирпич, используемый для кладки, необходимо замочить в воде на 5-6 часов, чтобы он хорошо впитал влагу и не брал ее из цементного раствора.
  2. Определившись с местом размещения печи, обязательно выполните все меры противопожарной безопасности по дальнейшей ее эксплуатации. Особенно это касается домов с деревянными перекрытиями.

    Если печь планируется размещать в углу комнаты, вокруг выполните фартук из листового металла или керамической плитки.

  3. Во время кладки следите за толщиной шва. Он должен быть 5 мм.

  4. Постоянно используйте горизонтальный уровень, чтобы быть уверенным в правильности кладки.
  5. Натяните по четырем углам отвесы из ниток, чтобы печь во время кладки «не уходила» в сторону.

  6. Если чувствуете, что печь собрать за 1 день у вас не получается, не замешивайте сразу весь раствор.
  7. Фундамент под печь выполняется отдельно от основного.
  8. На всех этапах монтажа металлической фурнитуры, учитывайте зазор на тепловое расширение. Колосниковую решетку кладите не на раствор а в бороздки кирпичей. Она должна свободно сниматься и доставаться из печи.
  9. Чтобы обеспечить хорошую тягу и исключить образование конденсата выполните короткий путь выхода газа (летний ход). Через этот путь газы попадают в дымоход. После того, как печь хорошо разгорится, заслонку закрывают и она «работает» не на отопление, а позволяет приготовить пищу.
  10. Каждый ряд начинайте вести с угла.

Особенности отопительно-варочной печи

Естественно, что без чертежей и порядовок подготовить проект той или иной печной конструкции отопительно-варочного типа будет крайне трудно. Сейчас мы представим вам описание, порядовки и чертежи разных видов печей этого типа:

  • шведки;
  • печи-камина;
  • стандартной варочной печи.

Если вы планируете сооружать отопительно-варочную печь из кирпичей, то шамота в ней должно быть как можно меньше, как бы это странно ни звучало. Несмотря на то, что шамотный кирпич является одним из лучших в плане отдачи тепла, в данном случае тепло вместо того, чтобы нагревать посуду с пищей будет уходить в помещение, которое и так достаточно прогреется.

Выбор песка и раствора


Для кладки печи с духовкой используют глиняную смесь, для чего берут шамотную или красную глину. Каолиново-песчаный раствор готовят в консистенции 2,5:1 (песок, глина, соответственно). Используют речной песок с крупностью зерна1 – 1,5 мм без примесей, а глину берут высокой жирности.

В магазине можно приобрести готовые сухие смеси для кладки печей, которые до готовности доводят добавлением воды и перемешиванием. Используют жаростойкие и огнеупорные виды, которые позволяют выдерживать повышение температуры до +1000°С без необратимых деформаций.

Раствор не должен реагировать с химическими веществами. Не используют обычные цементно-песчаные смеси, которые разрушаются в сложных условиях, не имеют пластичности.

Этапы строительства

Фундамент для двухэтажной печи

Первое, с чего начинается работа — проведение разметки для закладки основы

При этом важно помнить, размеры фундаменты в любом случае должны быть больше самого основания. Для обустройства конструкции понадобится следующее:

  • фанера для постройки опалубки;
  • песок и цемент;
  • арматура;
  • щебень;
  • гидроизоляционный лист (желательно из рубероида).

Этапы работы:

  • Подготовить место для фундамента, выпилить часть досок пола если это необходимо.
  • Убедиться, что будущая конструкция не будет упираться в несущие балки потолка, иначе придется менять схему верха.
  • Вырывается котлован с учетом плана работ.
  • Засыпается на дно щебень с песком, состав утрамбовывается.
  • Обустраивается каркас опалубки, чтобы бетон не вытекал за стенки.
  • Устанавливается армирующая сетка. Арматура для двухэтажной печи делается боле крепкой, чем для обычной.
  • Заливается раствор из бетона и оставляется для высыхания на несколько дней.

Схема кладки

После того как фундамент будет готов можно приступать к закладке основания. Порядовка выполняется строго по схеме и включает такие этапы:

  1. Отмечается порядок закладки первого ряда на листе гидроизоляции.
  2. Замешивается раствор для работы.

Далее строятся ряды:

№ рядаВыполнение работ
1Выкладывание без использования глиняной смеси, чтобы понять дальнейшую схему действий
2Монтировка поддувала с использованием проволоки
3Формирование топочной камеры
4Выкладка асбестовых полос по боковым отверстиям камеры топки для дальнейшей установки колосниковой решетки
5 Установка топочной дверки, аналогичной, как и поддувальная
7—10Стандартная схема укладки
11Монтировка варочной панели, установка металлических уголков
12—16Формирование варочной камеры
17—19Выкладывание сплошными кирпичными рядами линии, формирование места для дымохода
20—22Установка уголков, фиксирование дверок для очистительной камеры
23—24Подъем бортиков сушильной камеры
25—30Закладка идет без изменений, формируются задвижки
31—38Формирование каналов для дымоотвода, расширение кладки и подведение к потолку

Следующие этапы касаются стройки на втором этаже:

  1. Начиная с 1 и по 26-й ряд используется стандартная схема работы.
  2. Формированием задвижки заканчивается 27-й этап. И вплоть до 31 все идет по плану.
  3. Началом трубы дымоотвода считаются 31 и 32 ряды.

Отопительно-варочные печи

Печи такого типа обладают помимо теплоаккумулирующих стенок, еще и варочной поверхностью, могут быть дополнены духовкой и нишами для просушки одежды, а также лежанками.

Простая отопительно-варочная печь

Простейшая печь с варочной поверхностью позволяет быстро обогреть помещение и при этом ее можно использовать для приготовления пищи. Смысл в том, что горящие в топливнике дрова, отправляют горячие газы под варочную поверхность и в трубу по каналу дымохода.

Конструкция несложная, строить такую печь легко и это ее основное преимущество. Такая печь редко строится в жилых домах круглогодичного пребывания из-за своей малой мощности и КПД. Однако, часто используется на дачах, для небольшой подтопки в холодные летние дни, а также весной и осенью.

Малютка

Печь «Малютка» проста в построении. Используют ее преимущественно для отопления дачных домиков, гаражей, сараев, времянок, площадью от 25 до 35 кв. м. Из названия ясно, что она обладает компактными габаритами. Отдельные виды даже не требуют обустройства индивидуального фундамента.

К основным преимуществам можно отнести высокое КПД теплоотдачи по сравнению с предыдущей конструкцией и использование любого вида топлива.

Основа отопительно-варочной «Малютки» чаще всего не превышает размеров 63×50, а вес — 1260 кг, однако она способна отдать тепла до 1700 ккал/час

Особенность ее отопительной системы в том, что у нее колпаковая система отопления, а не канальная. Горячий воздух идет под чугунную варочную поверхность и нагревает расположенный над ней духовой шкаф.

Печь можно собрать практически из любых материалов — камня, шамота или красного печного кирпича.

Где поставить?

Чтобы обогрев помещения был качественным, а при эксплуатации не возникло угрозы пожара, важно правильно выбрать месторасположения конструкции. Если дом маленький, печку стоит соединить с углом, в котором перекрещиваются стены нескольких отдельных комнат

Важно удобно расположить дверцу топки, чтобы при закладке дров по дому распространялось меньше мусора. Отопительно-варочная печь с духовкой должна располагаться плитой в кухню, в противном случае во время приготовления пищи будет неудобно перемещаться в другую комнату с кастрюльками и сковородками.

Порядовка печи выкладывается на отдельный, не связанный с основным, фундамент, потому что усадка основы происходит неравномерно, из-за чего конструкция печи может преждевременно разрушиться. Дымоход печки размещается между балками перекрытия. Для обеспечения пожаробезопасности, деревянные балки изолируются жароустойчивыми материалами, а возле топки, куда закладываются дрова, необходимо оборудовать невозгораемую площадку, например, из керамической плитки.

Классификация отопительно-варочных печей и их проекты

Отопительно-варочные печи подразделяются на такие типы конструкций, как:

  • плита с отопительным щитком – такая конструкция имеет вид кухонной плиты, ее удобно использовать. Как правило, корпус такой плиты включает в себя духовой шкаф, из него дымовые газы выводятся в дымовой канал в стене, затем они пропускаются через каналы отопительного щитка и нагревают помещение;
  • отопительно-варочная печка – включает в себя варочную нишу и дымооборот, который находится прямо над ней.

Также можно выделить следующие конструкции печей такого вида, которые можно брать за основу проекта по сооружению печи у себя дома:

  • очаг кухонный – открытая плита, которая располагается по соседству с отопительным щитком. Можно оснащать дымооборотом вертикальной формы даже в помещениях постоянного проживания;
  • печки, оснащенные сушильным шкафом – такой проект очень хорошо подходит для домов в деревне, используемых как постоянное жилище. Шкаф оснащают вытяжкой для вывода водяных паров во время сушки продуктов питания вроде фруктов или грибов. Печи с закрытой варочной нишей дополнены вытяжкой и дверцей из металла. А сама ниша при этом применяется в качестве сушильного шкафа. Если вам понравился проект такой конструкции, то порядовки включают в себя алгоритм установки дверок и их способ изготовления;
  • печь с лежанкой – лежанка при этом отапливается отдельно от топливника всей печи, также, в зависимости от типа помещения, она может находиться параллельно или перпендикулярно печи. Ее устанавливают на деревянный пол, покрытый предварительно войлоком и железом для кровли;
  • угловые печи;
  • с двумя ярусами;
  • печи, оснащенные дополнительными элементами для приготовления барбекю и домашнего хлеба.

Как видите, вариантов достаточно много, а проектов – еще больше. Ниже мы рассмотрим основные моменты, которые касаются возведения печи отопительно-варочного типа своими руками из кирпичей.

Отопительно варочные печи из кирпича: выкладываем печь своими руками по инструкции

В процессе поиска подходящей модели рекомендуется использовать готовые проекты. Так как в готовых проектах кроме общего описания имеются и порядовые планы кладки. Это самый простой и надежный способ сделать работу быстро и качественно. Кроме того в готовых проектах указывается тепловая мощность модели. А помимо этого, и площадь помещения для которого она рассчитана. Отопительно варочные печи из кирпича используют стандартные металлические изделия для колосников, варочной поверхности и духовки, также как и размеры кирпичей, тип и маркировка которых обязательно указывается в проекте.

Место для установки печи


Печь располагают так, чтобы было удобно чистить и обслуживать каналы Отопительное оборудование располагают у внутренних стен помещения, где есть встроенные каналы для отвода дыма. Чаще печь ставят открытым способом, когда все стенки отдают тепловую энергию в кухню. Так удобно проводить осмотры, обслуживание и чистку каналов. Стараются располагать недалеко от входа, чтобы сократить расстояние для переноски топлива.

Нежелательно устанавливать у наружной стены с окнами, при таком расположении затемняется комната, а печь занимает наиболее освещенную площадь. Если конструкция примыкает к одной стене, эта ее сторона не используется для подачи тепла. Между перегородкой и печкой делают промежуток для увеличения эффективности отопления.
