Печь для обжига керамики

Способ третий. Делаем вертикальную муфельную печь

Несмотря на то, что мы не рекомендуем делать эту печь для обжига глины своими руками, вкратце ее конструкцию мы все же рассмотрим. Схема конструкции показана на изображении ниже. Она состоят из готового муфеля (1) и горелки (3) от обычной плитки. Объем муфеля составит 3 литра, он будет прогреваться до восьмисот градусов. Соотношение должно быть приблизительно таким, как на схеме, хотя незначительные отклонения все же допустимы.

Горелку приобретаем отдельно и, установив на листе стали, запитываем от баллона, оснащенного редуктором. При помощи жиклера регулируем интенсивность нагрева (так же, как в обычной плите). Корпус (2) может быть не таким прочным, как муфель, по этой причине его делаем собственноручно. Для этого потребуется распушенный асбест и огнеупорная глина.

Шаг 1. Прежде всего, заквашиваем глину для создания коробки: засыпаем глиняный порошок в подготовленную емкость, добавляем воду по линию засыпки, после чего забываем об этом примерно на 24 часа. Спустя сутки начинаем замешивание раствора до консистенции пластилина, досыпаем туда 1/4 огнеупорного песка.

Шаг 2. Далее добавляем одну или две части распушенного асбеста, тщательно замешиваем раствор. Параллельно подготавливаем восковую болванку для внутреннего конуса в корпусе. Все наружные элементы делаем вручную или при помощи гончарного круга. Оставляем отверстия под стальные ножки (хотя эти ножки можно сделать из того же состава).

Обратите внимание! При этом не нужно проверять глину на жирность. Естественной жирности этого материала для данной конструкции вполне достаточно

Шаг 3. Затем две недели высушиваем конструкцию при температуре в 25-27 градусов. По истечении этого времени воск плавим при помощи бытового фена, так как к дальнейшей эксплуатации он уже непригоден.

Шаг 4. Продолжаем изготавливать печь для обжига глины своими руками. Теперь нам нужно обжечь высохший корпус. Выкладываем из сухих кирпичей под, ограждаем его металлической сеткой высотой примерно в 75 сантиметров (это необходимо для того, чтобы угли не рассыпались, но к ним поступал кислород). Конструкцию помещаем на под, укрываем ее керамической емкостью и заваливаем дровами по уровень верха загородки.

Шаг 5. Снизу зажигаем топливо. Добавляем дрова до тех пор, пока раскаленные угли полностью не скроют нашу заготовку. После этого, продолжая понемногу подпитывать пламя, поддерживаем горение еще в течение пяти-шести часов. А тогда, когда остынет зола, извлекаем заготовку.

Обратите внимание! Процедура обжига должна проводиться под каким-то навесом. Попадание капель влаги недопустимо!. Шаг 6

Финальный обжиг выполняем уже в готовой печи (то есть в обечайке), между щеками которой уложен термоизоляционный материал. На соответствующее место устанавливаем пустой муфель. Активируем горелку (на минимальную силу), затем постепенно увеличиваем пламя до максимума (приблизительно за полчаса). Еще в течение 1,5 часа прогреваем печку, после чего можем приступать непосредственно к ее эксплуатации

Шаг 6. Финальный обжиг выполняем уже в готовой печи (то есть в обечайке), между щеками которой уложен термоизоляционный материал. На соответствующее место устанавливаем пустой муфель. Активируем горелку (на минимальную силу), затем постепенно увеличиваем пламя до максимума (приблизительно за полчаса). Еще в течение 1,5 часа прогреваем печку, после чего можем приступать непосредственно к ее эксплуатации.

Как видим, при желании, а также при наличии определенных знаний, изготовление печки для обжига не представляет собой ничего сложного. Но соблюдайте правила безопасности – как при работе, так и при использовании конструкции! На этом все, удачной работы и теплых вам зим!

Для чего необходима муфельная печь

Муфельная печь используется:

  1. Для термообработки.

    В термообработку муфельных печей входит (закалка, отжиг, отпуск, нормализация, обжиг).

    Термическая обработка металлов и сплавов в ней производится с целью улучшения их служебных свойств.

  2. Для отжига (гомогенизация и нормализация).

    Целью является получение однородной зёренной микроструктуры и растворение включений. Последующее охлаждение является медленным, препятствующим образованию неравновесных структур типа мартенсита.

  3. Дисперсионное твердение (старение).

    После проведения отжига проводится нагрев на более низкую температуру с целью выделения частиц упрочняющей фазы. Иногда проводится ступенчатое старение при нескольких температурах с целью выделения нескольких видов упрочняющих частиц.

  4. Для закалки материала.

    Закалку в муфельной печи проводят с повышенной скоростью охлаждения с целью получения неравновесных структур типа мартенсита (повышение твёрдости). Критическая скорость охлаждения, необходимая для закалки зависит от материала.

  5. Для отпуска материала.

    Отпуск в муфельной печи необходим для снятия внутренних напряжений, внесённых при закалке. Материал становится более пластичным при некотором уменьшении прочность.

  6. Для сжигания (озоление).

    Метод применяется тогда, когда имеется специальное задание исследовать объекты биологического происхождения на наличие марганца, меди и некоторых других металлов.

  7. Для высушивания.

    Высушивание в муфельной печи — намеренное удаление влаги (обычно воды, иногда — жидкой фракции произвольного химического состава) из материала.

В муфельных печах чаще всего проводят обжиг.

При обжиге керамических изделий в муфельной печи, происходят сложнейшие физико-химические процессы, в результате которых керамическая масса – механическая смесь минеральных частиц – становится камнеподобным материалом – прочным, твердым, химически стойким, с присущими только ему эстетическими свойствами.

Обжиг керамических изделий — это важная и завершающая стадия технологического процесса керамических изделий, конечная и важная стадия любого керамического производства.

Так же обжиг применяют ювелиры для обжига ювелирных и художественных изделий из цветных металлов.

При обжиге сырца в муфельной печи образуется искусственный каменный материал, который в отличие от глины не размывается водой и обладает относительно высокой прочностью. Это объясняется физико-химическими процессами, происходящими в глине под влиянием повышенных температур.

При нагреве в муфельной печи сырых керамических изделий до 110 градусов удаляется свободная вода и керамическая масса становится непластичной. Суммарные затраты на обжиг достигают 35-40 % себестоимости товарной продукции.

Лабораторная муфельная печь предназначена для лабораторных анализов (купелирование).

Лабораторные анализы — окислительное плавление сплава свинца с золотом или серебром с целью выделения их в чистом виде.

Купелирование в муфельной печи основано на том, что свинец и другие неблагородные металлы при высокой температуре легко окисляются кислородом воздуха, тогда как золото и серебро не изменяются.

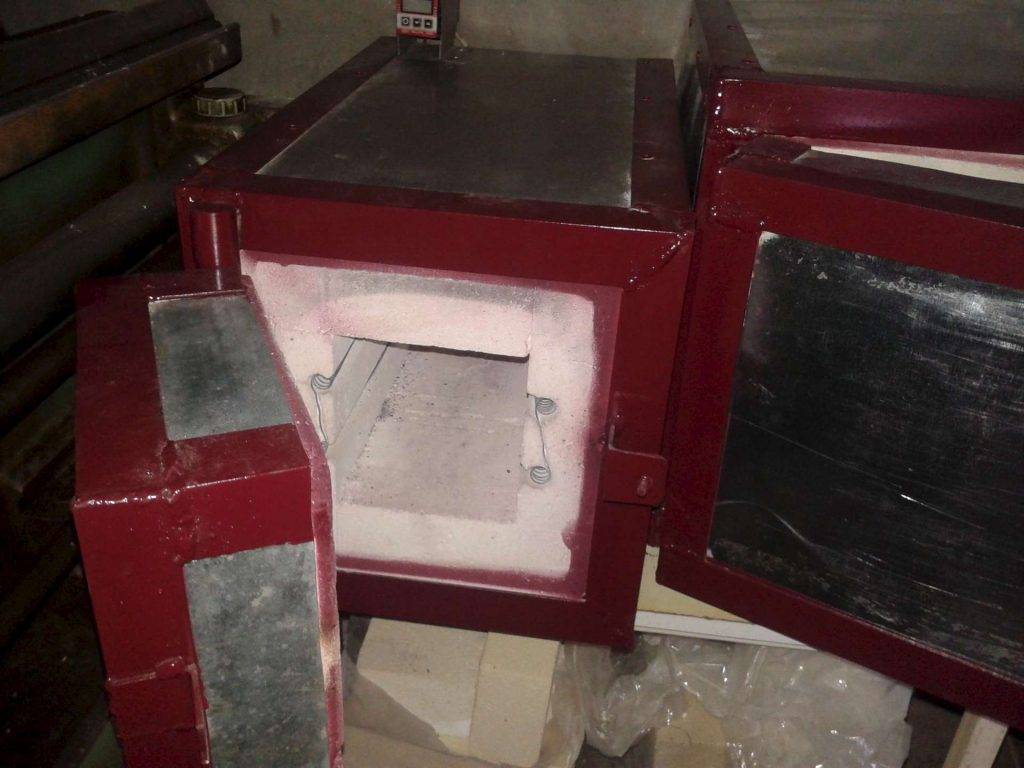

Изготавливаем устройство сами

Подобные агрегаты разделяются на следующие два вида: муфельные и камерные. Первые получили свое название от цельной огнеупорной камеры – муфеля, за которым, как правило, скрывается нагревательный элемент.

В камерном отопительном устройстве ТЭН проложен прямо внутри конструкции. Технология изготовления такого оборудования и будет описана далее в статье. Муфельная печь для обжига керамики отличается особой сложностью исполнения, поскольку огнеупорную камеру соорудить непросто. Кроме того, конструкция такой печи приводит к большим потерям тепла.

Начиная монтаж устройства, стоит запастись терпением и необходимыми материалами. Среди основных составляющих конструкции отмечают стальную коробку, огнеупорную камеру и нагревательный элемент.

Для создания печи подойдет корпус старой стиральной машины. Его также можно изготовить самостоятельно из оцинкованной стали. Размеры примерно таковы: длина и ширина – по 50 см, высота – около 1 метра.

Определившись с корпусом, необходимо позаботиться об установке печи. Для этого понадобится уголок или труба диаметром 15 мм, которую фиксируем ко дну. По краям сваркой прикрепляются ножки, для изготовления которых понадобится труба чуть большего диаметра.

Затем нужно укрепить верхнюю часть корпуса, дверцу и хотя бы одно ребро (то, на которое будут привариваться петли для створки).

На дно корпуса нужно разместить слой базальтовой ваты толщиной 10 мм. Чтобы защитить ее от смятия огнеупорной камерой, на материал следует уложить несколько отрезков уголка или профильной трубы. Поверх ваты укладывается лист металла.

Теперь переходим к монтажу огнеупорной камеры. Существуют разные виды материалов, которые могут быть использованы в процессе работы. Например, довольно эффективными являются огнеупорные волокнистые плиты. Их можно как приобрести определенного размера, так и разрезать самостоятельно. Для стенок и дверцы понадобится шесть штук.

Однако у этих плит есть недостаток – их цена. Потому воспользуемся шамотным кирпичом. Для соединения отдельных элементов кладки оптимальным вариантом станет мертель. Однако для этой цели вполне подойдет и огнеупорная глина либо специальная жаропрочная смесь. Чтобы кладка прочно держалась на стали, в состав добавляют до 30% цемента.

Кладочные работы необходимо выполнять очень аккуратно, чтобы кирпичи максимально плотно прилегали друг к другу. Толщина швов не должна превышать 5 мм. При необходимости бруски можно немного подпилить до требуемого размера.

Приступаем к кладке дна корпуса. Сначала нужно подготовить два разных раствора: один необходим для швов, второй – для укладки на металл. В последнем составе используется цемент. В смесь требуется добавить воду и размешать. Каждый кирпич нужно хорошенько смочить в жидкости, чтобы раствор не высыхал слишком быстро.

Далее процедуру необходимо повторить для стенок конструкции. Сначала размещается слой ваты, который в дальнейшем накрывается металлическим листом. Затем делается кладка. При расположении кирпича плашмя вату использовать необязательно.

Сложнее выполнять верхнюю часть конструкции. Для этого верхние бруски на стенках необходимо наклонить, и по ним уже размещать следующие кирпичи для получения формы трапеции.

В завершение выполняем кладку дверцы. По периметру нужно вырезать четверть так, чтобы полученный выступ заходил в ее проем.

Следующим шагом устанавливаем створку. Сначала привариваются петли, затем дверца плотно притирается. Нельзя допускать возникновения большого зазора между кирпичами на створке и в корпусе. Теперь понадобится некоторое время на то, чтобы печь подсохла.

Далее переходим к прокладыванию канавок, куда будет монтироваться нагревательная спираль, изготовленная из нихромовой или фехралевой проволоки. Толщина изделия должна быть 1,5 мм, а диаметр витков – 12 мм.

Канавки изготавливаем такими, чтобы спираль полностью помещалась в них.

Чтобы иметь возможность менять температурный режим, спираль прокладываем в два контура. Ее окончания выводятся наверх. Там нужно установить керамическую пластину, которую можно взять с конфорки. Концы проволоки крепятся болтами.

Для регулировки температуры устанавливается переключатель, оснащенный пятью контактами: 2 и 3 с разных сторон. К двум из них подсоединяются фаза и ноль. Провода от керамической пластины подключаются к трем контактам. Одним из кабелей замыкаются крайние поверхности соприкосновения изделия.

N 100 — N 2200/H

Высокое качество обработки, привлекательный дизайн, длительный срок службы и великолепная однородность температуры – профессиональные модели N 100 — N 2200/H завершают ассортимент обжиговых печей. На протяжении многих лет они хорошо зарекомендовали себя в обжиге стекла, фарфора, керамических изделий, в том числе — при плотной загрузке и температурах до 1340 °C. Эти печи используются как в промышленности, так и в мастерских по обработке керамики, студиях, клиниках, школах и частных хозяйствах, т.е. везде, где нужна надежная печь, часто выполняется обжиг и требуется достижение превосходной однородности температуры. Пятисторонний нагрев Нагревательные элементы на несущих трубах обеспечивают свободное излучение тепла Нагревательные элементы высшего качества, оптимальные толщина и длина проволоки для обеспечения длительного срока службы Специальное расположение нагревательных элементов обеспечивает достижение оптимальной однородности температуры Нагревательные элементы нижней стенки защищены пластиной из карбид-кремния с ровной поверхностью Малошумная работа системы нагрева с полупроводниковыми реле (N 100.. — N 300..) Точное изменение температуры благодаря быстрому тактированию переключений термоэлемент типа S Контактный выключатель двери с принудительным разъединением Многослойная изоляция с использованием огнеупорного легковесного кирпича, низкое энергопотребление благодаря специальной промежуточной изоляции Прочная самонесущая верхняя стенка, выполненная в виде свода Корпус с двойными стенками, боковые панели из нержавеющей стали (N 100.. — N 300..), что позволяет снизить температуру внешних поверхностей Привлекательный дизайн Прочная двойная дверь Регулируемая дверь, запираемая на висячий замок Экологичное, долговечное порошковое покрытие корпуса Приточное вентиляционное отверстие с бесступенчатой ручной регулировкой Вытяжное отверстие в верхней стенке обеспечивает хорошую вентиляцию воздуха в пространстве печи В комплект поставки входит штуцер для подсоединения вытяжной трубы с диаметром 80 мм (N 100 — N 300), заслонка отводимого воздуха с ручным приводом посередине потолка (N 440 и последующие модели) Опорная рама (N 100.. — N 300..) Удобная высота загрузки с опорной рамой 800 мм (N 440.. / N 660.. = 500 mm) Для выполнения сложного обжига возможна поставка с системой ручного регулирования зон Другие размеры или специальные уплотнения — на заказ

Как сделать самодельную печь для обжига керамики

Несмотря на то, что подобные печи можно беспрепятственно купить на рынке, их не сложно изготовить и самостоятельно. Если вы все правильно сделаете, то муфельная печь, воспроизвеенная своими руками по эффективности, функциональности и КПД ничем не будет уступать заводским моделям.

Если вы надумали сделать муфельную печь из подручных средств своими руками, то попробуйте воспользоваться рекомендациями от мастеров печного дела.

Для изготовления устройства вам понадобятся:

  • Сварка и электроды;
  • Кусачки и ножницы;
  • Болгарка;
  • Уголок металлический;
  • Респиратор, очки;
  • Оцинкованная сетка
  • Сталь или корпус от духовки;
  • Дверца – готовая, можно самодельная;
  • Смесь огнеупорная;
  • Кирпич шамотный;
  • Перлит или же базальтовая плита
  • Термостойкий силикон.

Сам процесс изготовления прибора вы можете посмотреть на видеороликах, или прочитать в статьях. Однако, если вы не специалист в подобном деле, то лучше обратиться за помощью к мастеру.

Правила эксплуатации

Электропечь разрешается включать исключительно в усиленную розетку. Можно также пустить прямо от щитка провод большого сечения. Кроме того, нелишней будет установка автоматического выключателя.

Поскольку эта модель устройства имеет в наличии оголенные провода, с ней необходимо быть предельно осторожным. Нельзя касаться спиралей работающей печи. Чтобы избежать возникновения несчастных случаев, рекомендуется поставить на дверцу концевой выключатель, который отключит агрегат при открытии створки. Если вы не очень сильны в электрических работах, обратитесь за помощью к специалисту, который поможет сделать устройство максимально безопасным, в том числе заземлить его.

Обжиг — процесс воздействия высоких температур на изделия, который меняет физические и химические свойства материалов.

При обжиге происходит испарение воды, химические реакции, растворение, раскристаллизация аморфных минералов. Технология применяется для повышения плотности, прочности изделий и изменения их внешнего вида.

Самодельная временная печь для обжига керамики

1

На землю надо уложить камни, важно чтобы в них отсутствовала вода. Лучше всего подойдет шамотный кирпич

2. Разводится костер и надо подождать, когда образуются угли. Камни должны хорошо прогреться и углей надо сделать немало. Понадобится примерно около одного часа для достижения результатов.

3. Когда костер полностью прогорит, быстро укладывается керамика на угли

4. Потом достаточно обкладываем все со всех сторон щепками или веточками, надо обязательно уложить их как можно плотнее.

5. Строим шалашик из дров, который должен быть толстым, дрова должны укрыть керамику керамику, желательно максимально перекрыть доступ воздуха к керамическим элементам.

6. Поддерживаем костер в течении двух часов, внутри все должно как следует прогреться.

7. Через несколько часов огонь погаснет

Когда пламя исчезнет и на углях появляется серый пепел (но при этом они будут все еще гореть) переходим к еще одной важной стадии

8. Нужно заранее заготовить влажные листья, траву или что-то похожее. На этой стадии будет происходить обжиг без малой доли кислорода. Все засыпается углем, достаточно толстым слоем. Появиться много дыма, и главное не дать опять загореться костру и все время добавлять траву с листьями, заранее их подготовить.

9. Спустя несколько часов опять зажигается костер. Когда он прогорит и угли остынут, можно достать керамику. Весь процесс займет около 12 часов.

Существует немало способов постройки настоящей печи. Ниже приводятся фотографии с результатами работ.

Классификация

Специальные печи для обжига производятся промышленно. Среди них есть и профессиональное оборудование, которое стоит довольно дорого (от 35 тыс. рублей). Однако покупать такие устройства необязательно. Их можно сделать и своими руками. Существует несколько классификаций печей для обжига. Одним из наиболее важных критериев является рабочая температура.

Наивысшая категория – это оборудование, где нагрев производится до 1400-2000 °С.

Следующая группа – это печи, функционирующие при температуре 900-1400 °С. При умеренных показателях работают агрегаты третьей категории (400-900 °С). И последняя группа характеризуется низкотемпературным режимом (до 500 °С). Наиболее выгодными являются печи с возможностью регулировать температуру.

В зависимости от используемых источников энергии подобные устройства для обжига подразделяются на электрические, газовые и твердотопливные. Промышленные образцы бывают только первого и второго типов. Что касается оборудования, работающего на дровах, то это могут быть только самодельные печи. Использование твердого топлива не способно обеспечить нагрев до высоких температур.

Еще одним важным показателем работы печи является ее мощность. Для небольших агрегатов с объемом камеры до 50 л необходимо руководствоваться следующим правилом: 100 Вт на каждый литр. Если же агрегат отличается большими объемами камеры (100-500 л), соотношение будет другим: 50-70 Вт на 1 л.

По конфигурации печи разделяются на три вида:

  1. Колпаковые.
  2. Трубчатые с вертикальной загрузкой.
  3. Камерные с горизонтальной загрузкой.

К преимуществам трубчатых устройств можно отнести равномерное распределение в них жара. Два других вида больше подходят для серийного производства и обжига крупных изделий. Недостаточно опытным мастерам подойдут печи, оборудованы смотровым окошком, позволяющим контролировать процесс обжига.

Современные агрегаты оснащаются огнеупорными элементами, изготовленными из качественных материалов, которые отличаются небольшой массой и низкой теплопроводностью. Тяжелые конструкции с использованием шамота уже ушли в прошлое.

Какую печь выбрать

При покупке печи нужно ориентироваться на ее мощность и доступный источник питания. В целом, электрические печи с небольшим энергопотреблением удобны и безопасны для дома, газовые лучше устанавливать в мастерских и студиях, а дровяные обычно самодельные и используются редко.

Для электрической модели обязательно должна быть учтена нагрузка на сеть и температура обжига. Перед эксплуатацией установки нужно привести в порядок проводку и при необходимости проконсультироваться с электриком.

При выборе объема рабочего пространства следует ориентироваться на масштабы работ — для обжига керамики достаточно печи объемом 40-60 л., для серийных изделий объем начинается от 100 л.

Терморегулятор в комплектации печи будет во многих моделях идет в комплекте. Если его нет, придется приобрести отдельно, но зато появится возможность выбрать оптимальный. Контроллер задает скорость увеличения температуры, выдержку, регулирует охлаждение, поэтому к его выбору нужно подойти с учетом выполняемых работ по обжигу.

Важно соотношение цены и характеристик, так как стоимость может варьироваться от нескольких десятков до нескольких сотен тысяч рублей. Печи европейских производителей на порядок дороже установок российских компаний

Следует учесть дальнейшее техническое обслуживание и срок гарантии печи.

Что представляет собой муфельная печь

Муфельные печи — это оборудование для нагрева различных материалов — керамики, золото, серебра, платины, химических веществ. По своей особенности широкого спектра и применяются практически везде.

Электрическая муфельная печь применяется для термической обработки материалов на многих производствах в основном химических лабораториях и научных институтах. Муфель в ней используется в основном керамический.

В технически устаревших печах сфера применения муфельных печей ограничивается температурным максимумом – 1150 градусов. Это объясняется расположением нагревательных элементов за керамическим муфелем, что не позволяет применить данные агрегаты при температуре рабочего пространства свыше 1150 градусов.

Это происходит из-за необходимости увеличения температуры на нагревательных элементах, выше возможного уровня их использования.

Для снижения перехода температур между температурой внутри муфеля и нагревателя, муфель изготавливается из керамики.

Принцип работы отличается еще и большим расходом электроэнергии, поскольку массивный муфель разогревается не быстро. Этим объясняется использование некоторыми производителями муфелей из волокнистых материалов. В такой печи нагревательные элементы находятся внутри.

Принцип работы устройства – устранение прямого излучения нагревателей на материал, поддающийся термообработке.

Однако у волокнистого муфеля есть серьезный недостаток: волокно неустойчиво к газовыделению, что происходит особенно активно при обжиге керамики, обработке металлов. Выделение солей и выгорание масла разрушают волокно.

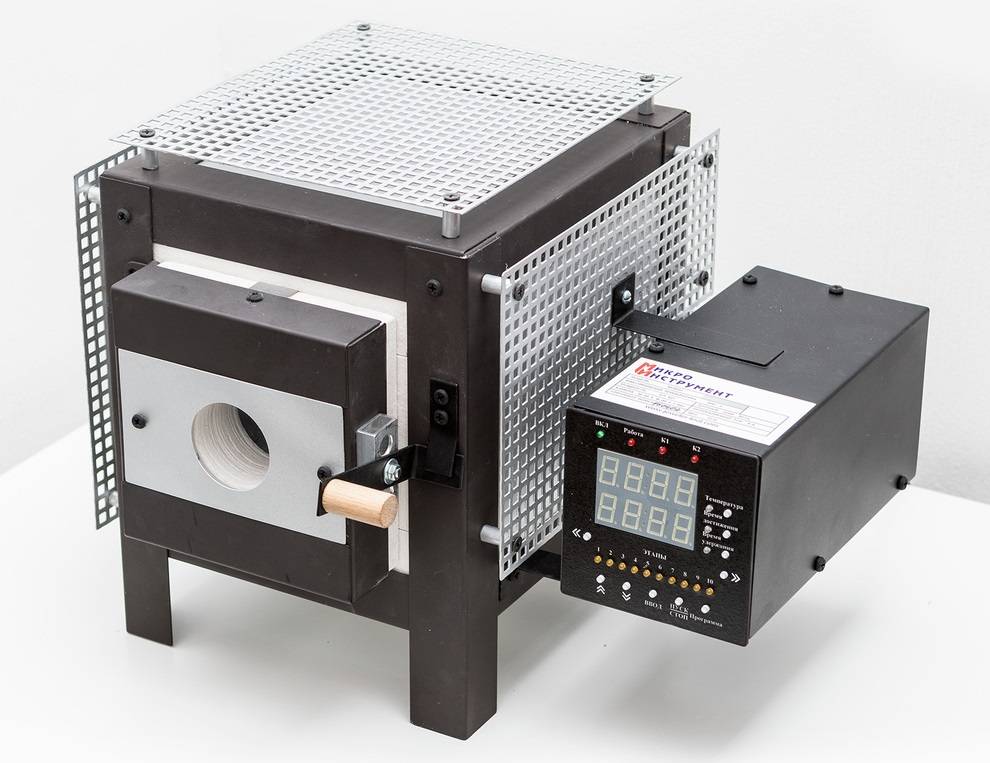

Муфельная печь с выносным блоком управления нагрева являются новой веткой в развитии электрических печей сопротивления.

Рабочая камера сделана из высокотемпературного и прочного термоизоляционного материала.

Нагреватели расположены в пазах электропечи, что облегчает их замену и препятствует их замыканию при соприкосновении с садкой.

Она может использоваться при стандартной температуре от 50 до 1250 градусов, но может быть изготовлена и до 1600 градусов.

Муфельные печи используются по своему прямому назначению для обжига, закалки металлов и стали при высоких температурах, разнообразных лабораторных исследованиях.

На сегодня существует большое разнообразие данного вида печей, но каждая из них может применяться для отдельных вариантов обработки и закаливания материала, а именно:

  • получение и создания особенных ювелирных изделий из серебра и золота;
  • применяя высокие температуры, для переплавки драгоценных металлов и изделий с наличием повреждений;
  • создание более прочной структуры и обжига изделий на основе керамики;
  • формирование необходимого изделия и выплавки на основе воска;
  • закалка металлических изделий, производство форм для литья металлов.

На что обращать внимание при выборе печи?

Муфельные агрегаты больше подойдут для керамистов-любителей. Для профи, занятых более-менее масштабной деятельностью, оптимальный вариант – камерное оборудование. Выбирая аппарат, нужно опираться:

  • на объём суточного обжига;
  • габариты изделий;
  • требования к электропроводке (некоторые агрегаты рассчитаны на три фазы).

Важен и формат загрузки керамики. Отталкиваться нужно от собственных предпочтений и финансовых возможностей. Вертикальнозагрузочное оборудование оценят специалисты с ограниченным бюджетом. При этом результат в «дешёвом» случае не хуже, чем в ином. Степень комфорта обзора изделий – сверху – зависит от индивидуальных особенностей.

Рисунок 7. Дровяное оборудование с вертикальной загрузкой

При горизонтальной загрузке не так просто оценивать дистанцию между изделиями, но зато имеет место отличный обзор ярусов. Чтобы получить возможность 360-градусного обзора обрабатываемой керамики, следует приобретать печи колпакового типа. Оно же и наиболее дорогое.

Стоимость бюджетных, «домашних», моделей стартует с 30 000 р. Нижняя ценовая планка профессиональных вариантов – около 100 000 р. Цена мощных, производительных печей доходит до полумиллиона рублей.

Рисунок 8. Печная камера с раскалённой керамикой

Электрооборудование

Устройства могут иметь различную конфигурацию, но обычно под электропечами понимают камерные агрегаты с фронтальной загрузкой.

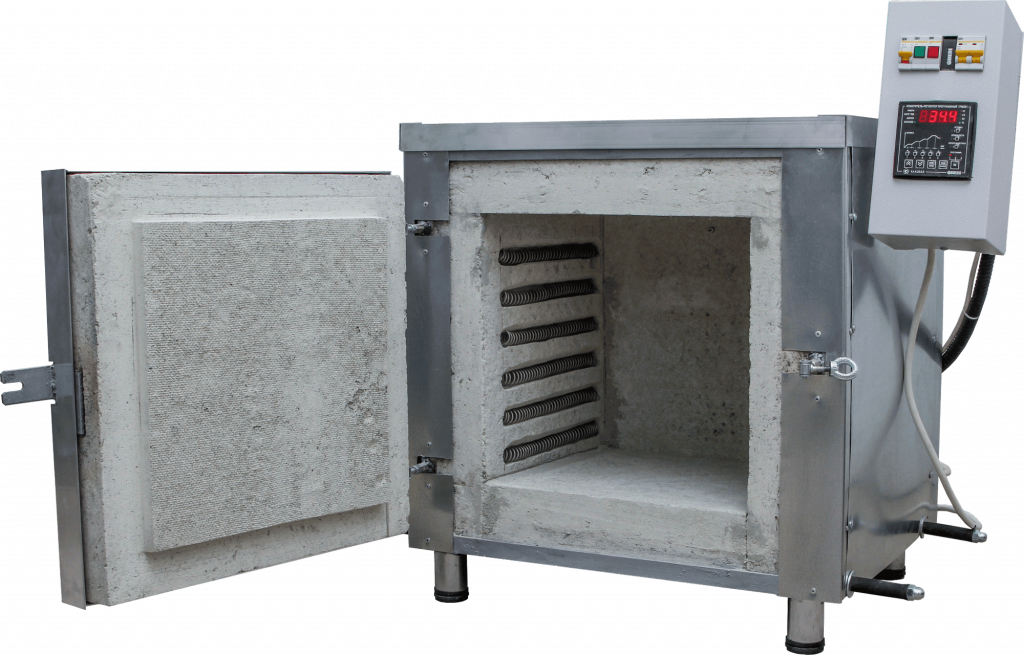

Рисунок 5. Электрооборудование для обжига керамики

Усреднённые характеристики оборудования:

  • металлическая база;
  • футеровка (защитная внутренняя облицовка) из огнестойкого кирпича и материалов волокнистого типа;
  • поддоны для загрузки тоже выполнены из огнестойких материалов;
  • располагаются внутри камеры (в пазах);
  • конструкция предполагает автоматическое отключение электронагревательных элементов при открывании камерной дверцы;
  • предельная температура – 1200-1400 градусов; максимума хватает для керамики большинства типов;
  • высокая скорость нагрева; параметр достигается благодаря хорошей термоаккумуляции футеровки;
  • относительно небольшие размеры; такие устройства можно разместить даже в небольшой мастерской.

Минус электропечей – необходимость оплачивать немалые счета за электричество.

Возможные проблемы при создании печи

При изготовлении устройства сложности возникают с подбором материала и монтажом системы контроля за температурой.

Неправильно выбранные материалы приводят к быстрому разрушению муфеля.

Так, некоторые мастера из экономии используют кирпич низкого качества, глиняно-песчаный раствор вместо шамотного. Это приводит к появлению трещин в муфеле и потере тепла.

Потрескавшийся муфель на время заделывают раствором шамотной глины. Камеру нужно вынуть и заменить на новую.

Если печь подключают к сети без терморегулятора, температура в муфеле не контролируется. Это приводит к порче изделий, которые требуют обжига при заданной температуре.

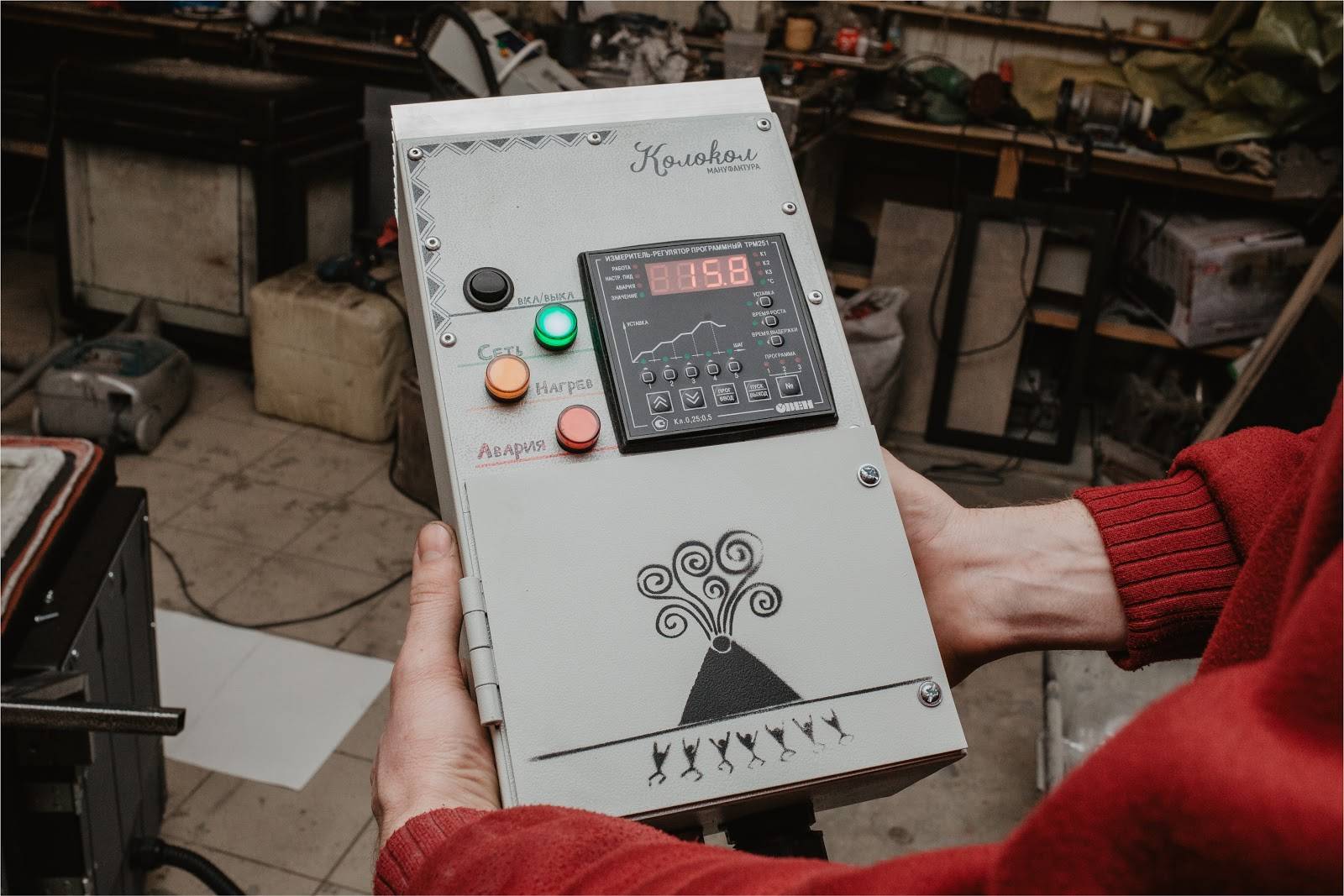

Для решения проблемы следует приобрести терморегулятор и электрическое оборудование, собрать блок управления и подключить его к нагревательным элементам муфеля.

Для удобства сборки его лучше изготовить со съемными передней и задней крышками, которые крепятся на винтах. К передней крышке крепится на петле дверца, которая должна откидываться горизонтально. На дверце при помощи двух болтов через асбестовые прокладки устанавливается керамический элемент, а зазоры заделываются глиной.

Концы нихромовой проволоки выводятся к задней крышке корпуса. На оба вывода должны быть нанизаны керамические изолирующие «бусы». Проволока присоединяется к штырьковому разъему. Такие разъемы, а также изолирующие «бусы» можно взять от старых электроприборов. К разъему будет присоединен стандартный шнур с вилкой для включения в электрическую сеть.

Все свободное пространство между нагревательными элементами и корпусом следует плотно забить асбестовой крошкой. Кроме того, в конструкции печи должна быть предусмотрена клемма заземления.

Для удобства работы в нагревательной камере нужно сделать два небольших отверстия: одно на задней стенке диаметром 10 мм – для установки термопары, другое на дверце диаметром 18–20 м – для наблюдения за внутренним пространством печи во время работы. Оба отверстия должны быть снабжены закрывающими металлическими шторками.

На дно рабочей камеры следует положить пластину-подкладку из тонкой нержавеющей стали 0,5–0,8 мм.

Печь рассчитана на 220 В переменного тока. Разогревается до максимальной температуры 950 градусов в течение часа. Вес печи около 10 кг.
