Как сделать теплогенератор своими руками

Принцип действия

Так выглядит рабочий генератор Потапова — поток воды из патрубка очень горячий

Традиционно считалось, что кавитация — это паразитное явление, характеризующееся интенсивным образованием пузырьков, которые, во время схлопывания, провоцируют разрушение окружающих предметов.

Характерный пример последствий кавитации — разрушение корабельных винтов или разрушение крыльчатки лопастных насосов. Теплогенератор вихревого типа — это прибор, в котором паразитное явление приносит пользу.

На фото еще один теплогенератор Потапова, в ходе испытательных работ подключённый к отопительному радиатору

Кавитация позволяет не давать воде тепло, а извлекать тепло из движущейся воды, при этом нагревая ее до значительных температур.

Несмотря на то, что кавитация — это паразитное явление, конструкционные элементы современных теплогенераторов, в отличии от тех же корабельных винтов, не страдают. Это объясняется тем, что кавитационные процессы протекают не вокруг дискового активатора, а за ним.

Принцип действия кавитационного преобразователя

Иллюстрация	Описание процесса
	В преобразователь трубного типа подается основной поток жидкой среды обычной температуры; Навстречу движению основного потока подаются дополнительные потоки жидкой среды; Разнонаправленные потоки, сталкиваясь, создают эффект кавитации, за счет чего жидкая среда на выходе из преобразователя нагревается.

Устройство и особенности функционирования

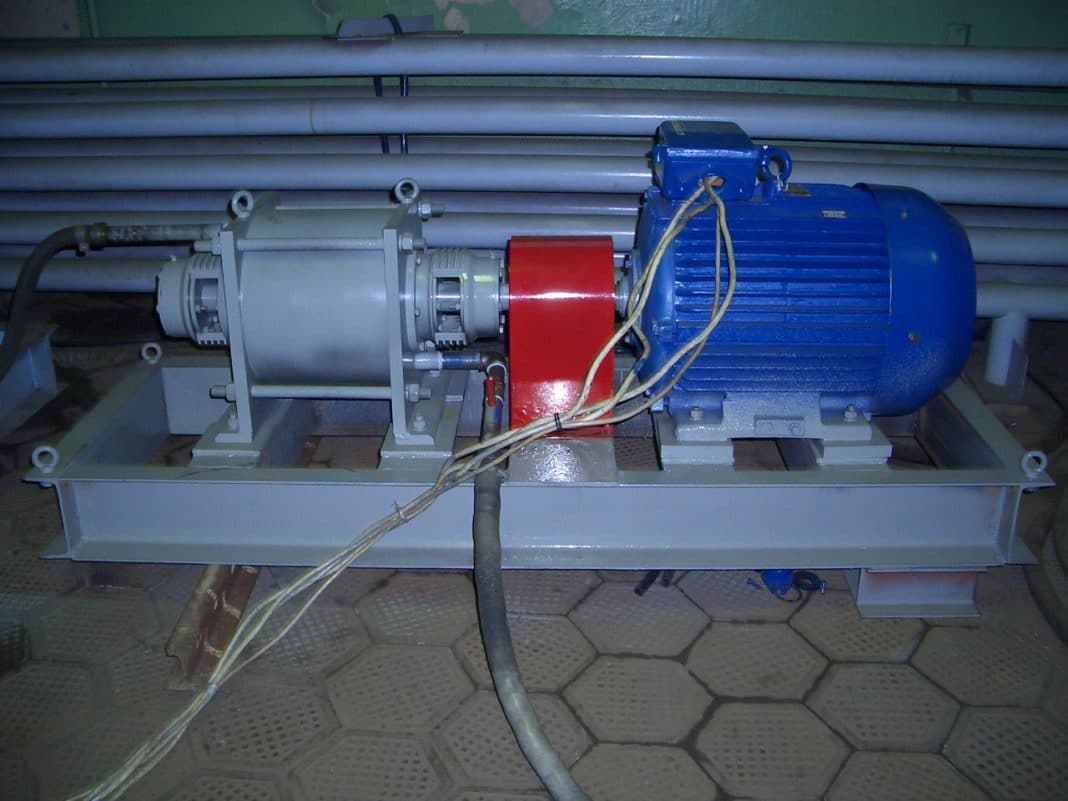

Так выглядит стационарная кавитационная установка, подключённая к промышленной системе отопления

Устройство действующих образцов вихревых теплогенераторов внешне несложное. Мы можем видеть массивный двигатель, к которому подключена цилиндрическое приспособление «улитка».

«Улитка» — это доработанная версия трубы Ранка. Благодаря характерной форме, интенсивность кавитационных процессов в полости «улитки» значительно выше в сравнении с вихревой трубой.

Дисковый активатор, одетый на вал — это приспособление отвечает за движение водной среды и за создание кавитационного эффекта

В полости «улитки» располагается дисковый активатор — диск с особой перфорацией. При вращении диска, жидкая среда в «улитке» приводится в действие, за счет чего происходят кавитационные процессы:

• Электродвигатель крутит дисковый активатор. Дисковый активатор — это самый важный элемент в конструкции теплогенератора, и он, посредством прямого вала или посредством ременной передачи, подсоединён к электродвигателю. При включении устройства в рабочий режим, двигатель передает крутящий момент на активатор;
• Активатор раскручивает жидкую среду. Активатор устроен таким образом, что жидкая среда, попадая в полость диска, закручивается и приобретает кинетическую энергию;
• Преобразование механической энергии в тепловую. Выходя из активатора, жидкая среда теряет ускорение и, в результате резкого торможения, возникает эффект кавитации. В результате, кинетическая энергия нагревает жидкую среду до + 95 °С, и механическая энергия становится тепловой.

Воздушное отопление частного дома своими руками

Сделать самостоятельно воздушное отопление вполне доступно. Если это выполнять на стадии строительства, а не в готовом строении, то цель становится еще более достижимой. Чтобы понять, как сделать воздушное отопление в частном доме, сначала необходимо определить желаемый результат, а затем технически рассчитать возможность его достижения. Расчеты – первостепенный этап данного процесса. Алгоритм действий при самостоятельной организации воздушного отопления может быть следующим.

Вначале требуется выполнить расчеты:

• количества теплого воздуха;
• теплопотерь;
• мощности необходимого оборудования.

Данные вычисления лучше производить (если отсутствуют знания и личный опыт) при участии специалиста-практика.

На основании расчетов проекта создается план воздушной системы отопления.На заметку! При наличии хорошей современной теплоизоляции можно при расчетах взять во внимание следующие проверенные практикой показатели: на 10 м² площади помещения необходимо 750–800 Вт тепла. Затем на основе расчетов проекта создается схема воздушного отопления

Она должна отражать расположение элементов системы, мощность основного агрегата, диаметр воздухоотводных каналов и т. д. Можно воспользоваться предложенными в интернете схемами, но только в том случае, если подходят технические условия

Затем на основе расчетов проекта создается схема воздушного отопления. Она должна отражать расположение элементов системы, мощность основного агрегата, диаметр воздухоотводных каналов и т. д. Можно воспользоваться предложенными в интернете схемами, но только в том случае, если подходят технические условия

Изменения в готовые чертежи нужно вносить с большой осторожностью

После этого закупается оборудование

На данном этапе необходимо обратить внимание на сертификацию оборудования и содержание инструкций. Дополнительно к основным агрегатам следует приобрести воздуховоды (лучше гибкие, шумопоглощающие). Для предотвращения скопления конденсата подающий отвод следует утеплить изоляцией

Для этих целей рекомендуется применять фольгированный утеплитель толщиной до 5 мм. Для соединения воздуховодов удобно использовать скотч. Хороший вариант – армированный алюминиевый. Подойдут также хомуты из металла или термостойкого пластика

Для предотвращения скопления конденсата подающий отвод следует утеплить изоляцией. Для этих целей рекомендуется применять фольгированный утеплитель толщиной до 5 мм. Для соединения воздуховодов удобно использовать скотч. Хороший вариант – армированный алюминиевый. Подойдут также хомуты из металла или термостойкого пластика.

Далее выполняется непосредственный монтаж системы. Его необходимо проводить до отделочных работ

Если же отопление монтируется в помещении с законченной отделкой, стоит уделить особое внимание эстетичности коробов, закрывающих воздуховоды

Популярные модели

Отечественными производителями предлагаются модели кавитаторов гидроударного и электрогидроударного типа. Линейка включает в себя агрегаты небольшой мощности.

ВТГ-2.2

Оборудование представляет собой прибор малой мощности, который подходит для отопления сооружения объемом до 90 м³. Стоимость продукции варьируется в пределах 32-35 т. р.

ВГТ-30

Агрегат средней мощности, разработан для обогрева зданий объемом до 1400 м³. Требуется комплектация в виде шкафа управления. Цена изделия – около 150 000 р.

ИТПО

Продукция ижевских производителей, как заявляют поставщики кавитаторов, располагает КПД до 150%

Несмотря на высокий диапазон стоимости, модель привлекает внимание широкой аудитории потребителей

Самостоятельное изготовление оборудования

Создать кавитатор своими руками вполне реально, но предварительно стоит ознакомиться со схематическими особенностями, точными чертежами агрегата, понять и подробно изучить принцип, по которому он действует. Наиболее простой моделью принято считать ВТГ Потапова с показателем КПД в 93%. Схематически теплогенератор довольно прост, будет уместен в быту и промышленном применении.

Приступая к сборке агрегата, необходимо подобрать в систему насос, который должен полностью соответствовать требованиям мощности, необходимой тепловой энергии. В большинстве своем описываемые генераторы по форме напоминают сопло, такие модели самые удобные и простые для домашнего применения.

При собственноручном создании теплогенератора не забываем нужные зап.части, например, гильзы

Создание кавитатора невозможно без предварительной подготовки определенных инструментов и приспособлений. К ним относятся:

• патрубки входного и выходного типа, оснащенные краниками;
• манометры, измеряющие давление;
• термометр, без которого невозможно произвести замер температуры;
• гильзы, которыми дополняются термометры;
• вентили, с помощью которых из всей отопительной системы устраняются воздушные пробки.

Специалисты рекомендуют следить за диаметральным показателем сечения отверстия, которое присутствует между конфузором и диффузором. Оптимальные пределы варьируются от 8 до 15 единиц, выход за эти рамки нежелателен.

Последовательность конструирования кавитационного теплогенератора своими руками представлена следующими действиями:

Выбор насоса, который предназначен для эксплуатации с жидкостями высоких температур. В противном случае он быстро выйдет из строя. К такому элементу предъявляется обязательное требование: создание давления от 4 атмосфер. Выполнение емкости для кавитации. Главным условием выступает подбор необходимого по сечению проходного канала. Выбор сопла с учетом особенностей конфигурации. Такая деталь может быть цилиндрического, конусообразного, округлого типа

Важно, чтобы на входе воды в емкость развивался вихревой процесс. Подготовка внешнего контура — немаловажная процедура

Он представляет собой изогнутую трубку, которая отходит от кавитационной камеры. Далее она соединяется с двумя гильзами от термометра и двумя манометрами, а также с воздушным вентилем, помещенным в пространство между выходом и входом.

Далее она соединяется с двумя гильзами от термометра и двумя манометрами, а также с воздушным вентилем, помещенным в пространство между выходом и входом.

Когда закончена работа с корпусом, следует поэкспериментировать с обогревателем. Процедура заключается в подведении насосной установки к электросети, при этом радиаторы подключаются с обогревательной системой. Следующий шаг — включение сети.

Если конструкция работает исправно, в нее подается необходимое количество воды. Хороший показатель — подогрев жидкости на 3-5 градусов за 10-15 минут.

Нагреватель кавитационного типа представляет собой выгодную установку, за короткое время обогревает здание, к тому же максимально экономичен. При желании он легко конструируется в домашних условиях, для чего понадобятся доступные и недорогие приспособления.

Разновидности теплогенераторов

На сегодняшний день существует два типа газовых теплогенераторов – стационарные и мобильные. В своею очередь, стационарные теплогенераторы также бывают двух типов – подвесные и напольные.

А поскольку не всегда удается произвести приобретение нового баллона, то можно сказать, система является не самой удобной. Применение мобильных теплогенераторов может быть вызвано только крайней необходимостью и иметь непродолжительное время.

Мобильные газовые теплогенераторы

Более распространены стационарные теплогенераторы. Подвесные теплогенераторы можно располагать как с наружной стороны здания, так и изнутри. Напольные теплогенераторы бывают двух видов: горизонтальные, предназначенные для отапливания строения с невысокими помещениями, и вертикальные, предназначенные для установки на улице и в доме.

Системы воздушного отопления

Повышаем производительность

Насос теряет тепловую энергию, что является главным недостатком вихревого генератора (по крайней мере, в описанном своем варианте). Поэтому насос лучше окунуть в специальную водяную рубашку, дабы исходящее от него тепло также приносило пользу.

Диаметр этой рубашки должен быть несколько больше, чем у насоса. Можем использовать для этого по традиции обрезок трубы, а можно из листовой стали сделать параллелепипед. Его габариты должны быть такими, чтобы все элементы генератора свободно в него помещались, а толщина – чтобы выдерживал рабочее давление системы.

Помимо того, снизить теплопотери можно установкой специального жестяного кожуха вокруг устройства. Изолятором может стать любой такого рода материал, который способен выдерживать рабочую температуру.

1. Собираем следующую конструкцию: теплогенератор, насос и соединяющий патрубок.
2. Измеряем, каковы их габариты, и подбираем трубу нужного диаметра – так, чтобы все детали легко в ней поместились.
3. Изготавливаем крышки для обеих сторон.
4. Далее заботимся о том, чтобы детали внутри трубы были жестко закреплены, а также о том, чтоб насос сумел прокачивать сквозь себя теплоноситель.
5. Просверливаем выходное отверстие, крепим на него патрубок.

Обратите внимание! Необходимо поместить насос максимально близко к данному отверстию!

На втором конце трубы мы привариваем фланец, посредством которого будет закреплена крышка на прокладке-уплотнителе. Можно оборудовать внутри корпуса каркас, чтобы было проще устанавливать все элементы. Собираем устройство, проверяем, насколько прочны крепления, проверяем герметичность, вставляем в корпус и закрываем.

Затем подключаем вихревой теплогенератор ко всем потребителям, проверяем его еще раз на предмет герметичности. Если ничего не течет, то можно активировать насос. При открытии/закрытии крана на входе регулируем температуру.

Возможно вас так же заинтересует статья о том как сделать солнечный коллектор своими руками

Популярные модели

Отечественными производителями предлагаются модели кавитаторов гидроударного и электрогидроударного типа. Линейка включает в себя агрегаты небольшой мощности.

ВТГ-2.2

Оборудование представляет собой прибор малой мощности, который подходит для отопления сооружения объемом до 90 м³. Стоимость продукции варьируется в пределах 32-35 т. р.

ВГТ-30

Агрегат средней мощности, разработан для обогрева зданий объемом до 1400 м³. Требуется комплектация в виде шкафа управления. Цена изделия – около 150 000 р.

ИТПО

Продукция ижевских производителей, как заявляют поставщики кавитаторов, располагает КПД до 150%

Несмотря на высокий диапазон стоимости, модель привлекает внимание широкой аудитории потребителей

Классический вариант

Как уже отмечено, в электростанции на дровах используется несколько технологий для получения электричества. Классической среди них является энергия пара, или попросту паровой двигатель.

Здесь все просто – дрова или любое другое топливо сгорая, разогревает воду, в результате чего она переходит в газообразное состояние – пар.

Полученный пар подается на турбину генераторной установки, и за счет вращения генератор вырабатывает электроэнергию.

Поскольку паровой двигатель и генераторная установка соединены в единый закрытый контур, то после прохождения турбины пар охлаждается, снова подается в котел, и весь процесс повторяется.

Такая схема электростанции – одна из самых простых, но у нее имеется ряд существенных недостатков, одним из которых является взрывоопасность.

После перехода воды в газообразное состояние давление в контуре значительно повышается, и если его не регулировать, то высока вероятность порыва трубопроводов.

И хоть в современных системах применяются целый набор клапанов, регулирующих давление, но все же работа парового двигателя требуется постоянного контроля.

К тому же обычная вода, используемая в этом двигателе, может стать причиной образования накипи на стенках труб, из-за чего понижается КПД станции (накипь ухудшает теплообмен и снижает пропускную способность труб).

Но сейчас эта проблема решается использованием дистиллированной воды, жидкостей, очищенных примесей, выпадающих в осадок, или же специальных газов.

Но с другой стороны эта электростанция может выполнять еще одну функцию – обогревать помещение.

Здесь все просто – после выполнения своей функции (вращения турбины) пар необходимо охладить, чтобы он снова перешел в жидкое состояние, для чего нужна система охлаждения или попросту – радиатора.

И если разместить этот радиатор в помещении, то в итоге от такой станции получим не только электроэнергию, но еще и тепло.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Ветряные электростанции — бесплатное электричество у вас дома

Статический кавитационный теплогенератор

Такое наименование теплового генератора весьма условно, и обуславливается отсутствием в конструкции вращающихся элементов. Создание кавитационных процессов основывается на применении особых сопел, а также зависит от высокой скорости движения воды с применением мощного центробежного насосного оборудования.

Кавитационный теплогенератор

Тепловые статические генераторы характеризуются определенными преимуществами по сравнению с роторным оборудованием:

• нет необходимости осуществлять максимально точную балансировку и подгонку всех используемых деталей;
• подготовительные механические мероприятия не предполагают слишком четкое шлифование;
• отсутствие движущихся элементов в значительной степени снижает уровень изнашиваемости уплотнителей;
• эксплуатационный срок такого оборудования составляет примерно пять лет.

Кроме всего прочего, кавитационный теплогенератор отличается ремонтопригодностью, а замена пришедших в негодность сопел не потребует больших финансовых затрат или привлечения специалистов.

В тепловых генераторах кавитационного типа процесс прогревания воды осуществляется по такому же принципу, как и в роторных моделях, но показатели эффективности такого оборудования несколько снижены, что обусловлено конструктивными особенностями.

Создание каркаса и выбор элементов

Чтобы сделать самодельный вихревой теплогенератор, для подключения его к отопительной системе, потребуется двигатель.

И, чем больше будет его мощность, тем больше он сможет нагреть теплоноситель (то есть быстрее и больше будет производить тепла). Однако здесь необходимо ориентироваться на рабочее и максимальное напряжение в сети, которое к нему будет подаваться после установки.

Производя выбор водяного насоса, необходимо рассматривать только те варианты, которые двигатель сможет раскрутить. При этом, он должен быть центробежного типа, в остальном ограничений по его выбору нет.

Также нужно приготовить под двигатель станину. Чаще всего она представляет собой обычный железный каркас, куда крепятся железные уголки. Размеры такой станины будут зависеть, прежде всего, от габаритов самого двигателя.

После его выбора необходимо нарезать уголки соответствующей длины и осуществить сварку самой конструкции, которая должна позволить разместить все элементы будущего теплогенератора.

Далее нужно для крепления электродвигателя вырезать еще один уголок и приварить к каркасу, но уже поперек. Последний штрих, в подготовке каркаса – это покраска, после которой уже можно крепить силовую установку и насос.

Что лежит в основе работы

Кавитация обозначает процесс образования парообразных пузырьков в толще воды, чему способствует медленное понижение водяного давления при большой скорости потока. Возникновение каверн или полостей, заполненных паром, может быть вызвано и прохождением акустической волны или излучением лазерного импульса. Замкнутые области воздуха, или кавитационные пустоты, перемещаются водой в область высокого давления, где происходит процесс их схлопывания с излучением волны ударной силы. Явление кавитации не может возникнуть при отсутствии указанных условий.

Физический процесс кавитационного явления сродни закипанию жидкости, но при кипении давление воды и пара в пузырьках является средним по значению и одинаковым. При кавитации давление в жидкости выше среднего и выше парового давления. Понижение же напора носит локальный характер.

При создании нужных условий молекулы газа, которые всегда присутствуют в толще воды, начинают выделяться внутрь образующихся пузырьков. Этот явление проходит интенсивно, так как температура газа внутри полости достигает до 1200ºС из-за постоянного расширения и сжимания пузырьков. Газ в кавитационных полостях содержит большее число молекул кислорода и при взаимодействии с инертными материалами корпуса и других деталей теплогенератора приводит к их скорой коррозии и разрушению.

Исследования показывают, что разрушительному действию агрессивного кислорода подвергаются даже инертные к этому газу материалы – золото и серебро. Кроме того, явление схлопывания воздушных полостей вызывает достаточно шума, что является нежелательной проблемой.

Многие энтузиасты сделали процесс кавитации полезным для создания отопительных теплогенераторов частного дома. Суть системы заключена в замкнутом корпусе, в котором продвигается водяная струя через кавитационное устройство, для получения давления используется обыкновенный насос. В России на первое изобретение отопительной установки был выдан патент в 2013 году. Процесс образования разрыва пузырьков происходит под действием переменного электрического поля. При этом паровые полости являются маленькими по размеру и не взаимодействуют с электродами. Они передвигаются в толщу жидкости, и там происходит вскрытие с выделением дополнительной энергии в теле водяного потока.

Разновидности

Кавитационные устройства делятся на следующие виды:

• роторные – вихревой кавитационный теплогенератор предусматривает видоизмененный центробежный насос, корпус которого представляет собой статор с входящей и выходящей трубой. Основной рабочий орган прибора – камера с подвижным ротором, который вращается по типу колеса;
• статические – в приборе отсутствуют вращающиеся детали, для кавитации применяют конструкцию из сопел с мощным центробежным насосом;
• трубчатые – в конструкции предусмотрены продольно расположенные трубки. КПД трубчатых теплогенераторов кавитации отличается высокими показателями;
• ультразвуковые – эффект кавитации обеспечивается при помощи ультразвуковых волн.

Кавитационный теплогенератор вихревой

КПД ультразвукового оборудования невероятно высок.

Принцип работы роторных генераторов

Пожалуй, к самым продуктивным моделям относится конструкция Григгса, в которой ротор в форме диска располагает поверхностью с многочисленными глухими отверстиями определенного диаметра и глубины. Статор представлен в виде цилиндра с запаянными концами, в котором вращается ротор. Между роторным диском и стенками статора есть зазор величиной около 1,5 мм. В ячейках устройства обеспечивается возникновение завихрений для образования кавитационных полостей. Количество ячеек определяется частотой вращения ротора.

Как отмечают специалисты, для эффективности работы прибора применяется ротор с поперечным размером от 30 см со скоростью вращения 3 000 оборотов/мин. При меньшем диаметре требуется увеличить параметры оборотов.

Особенности роторных теплогенераторов кавитационного действия:

• присутствует значительный уровень шума;
• КПД устройства не впечатляет;
• непродолжительный срок службы;
• показатели производительности на 25% выше, чем у статических моделей.

При эксплуатации роторной установки требуется отработка четкого действия всех элементов, в том числе и балансировка цилиндра. Также необходимо своевременно менять исчерпавшие свой потенциал изоляционные материалы для уплотнения вала.

Принцип работы статического теплогенератора

Кавитация предполагает высокую скорость перемещения рабочей жидкости при помощи мощного мотора центробежного типа. Так как dвыхода сопла значительно меньше, чем параметры противоположного конца, увеличивается скорость перемещения субстанции, и возникают кавитационные эффекты.

Статические кавитаторные приборы располагают массой преимуществ:

• не требуется балансировка и точная подгонка деталей;
• уплотнители изнашиваются меньше, чем в роторной модели, так как здесь отсутствуют подвижные детали;
• продолжительность срока службы статического кавитатора около 5 лет, что значительно больше, чем у предыдущего варианта прибора.

При необходимости производится замена сопла, для чего понадобится относительно небольшой расход времени и сил, тогда как в случае с роторным прибором придется воссоздать его заново, если оборудование выйдет из строя.

Трубчатые тепловые генераторы: устройство и принцип работы

В этой модели кавитационное тепло вырабатывается благодаря продольному расположению трубок:

• помпа способствует нагнетанию давления во входящую камеру, и рабочая субстанция направляется через трубки. При этом на входе образуются пузырьки;
• при попадании во вторую камеру, где установлено высокое давление, пузырьки разрушаются, в процессе образуется тепловой потенциал.

Трубчатый тепловой генератор

Выработанная таким способом энергия направляется вместе с паром на отопление дома. Как утверждают производители трубчатых теплогенераторов кавитации, как и специалисты в сфере климатического оборудования, эта модель отличается высокими показателями КПД.

Особенности ультразвуковых генераторов кавитационного действия

В установке создаются ультразвуковые волны, благодаря которым образуется кавитационное тепло. Для этого применяется кварцевая пластина, на ее основе под воздействием электрического тока создаются звуковые колебания. Они направляются на вход, впоследствии чего образуется вибрация. На обратной фазе звуковых волн возникают участки разряжения и наблюдается эффект кавитации. Принцип работы ультразвукового кавитатора предполагает минимальные потери энергии и практическое отсутствие трения. Всем этим обуславливается исключительно высокий КПД ультразвукового оборудования.

Повышаем производительность

Насос теряет тепловую энергию, что является главным недостатком вихревого генератора (по крайней мере, в описанном своем варианте). Поэтому насос лучше окунуть в специальную водяную рубашку, дабы исходящее от него тепло также приносило пользу.

Диаметр этой рубашки должен быть несколько больше, чем у насоса. Можем использовать для этого по традиции обрезок трубы, а можно из листовой стали сделать параллелепипед. Его габариты должны быть такими, чтобы все элементы генератора свободно в него помещались, а толщина – чтобы выдерживал рабочее давление системы.

Помимо того, снизить теплопотери можно установкой специального жестяного кожуха вокруг устройства. Изолятором может стать любой такого рода материал, который способен выдерживать рабочую температуру.

1. Собираем следующую конструкцию: теплогенератор, насос и соединяющий патрубок.
2. Измеряем, каковы их габариты, и подбираем трубу нужного диаметра – так, чтобы все детали легко в ней поместились.
3. Изготавливаем крышки для обеих сторон.
4. Далее заботимся о том, чтобы детали внутри трубы были жестко закреплены, а также о том, чтоб насос сумел прокачивать сквозь себя теплоноситель.
5. Просверливаем выходное отверстие, крепим на него патрубок.

Обратите внимание! Необходимо поместить насос максимально близко к данному отверстию!

На втором конце трубы мы привариваем фланец, посредством которого будет закреплена крышка на прокладке-уплотнителе. Можно оборудовать внутри корпуса каркас, чтобы было проще устанавливать все элементы. Собираем устройство, проверяем, насколько прочны крепления, проверяем герметичность, вставляем в корпус и закрываем.

Затем подключаем вихревой теплогенератор ко всем потребителям, проверяем его еще раз на предмет герметичности. Если ничего не течет, то можно активировать насос. При открытии/закрытии крана на входе регулируем температуру.

Возможно вас так же заинтересует статья о том как сделать солнечный коллектор своими руками

Виды

Основная задача кавитационного теплогенератора – образование газовых включений, а от их количества и интенсивности будет зависеть качество нагрева. В современной промышленности существует несколько видов таких теплогенераторов, отличающихся принципом выработки пузырьков в жидкости. Наиболее распространенными являются три вида:

• Роторные теплогенераторы – рабочий элемент вращается за счет электропривода и вырабатывает завихрения жидкости;
• Трубчатые – изменяют давление за счет системы труб, по которым движется вода;
• Ультразвуковые – неоднородность жидкости в таких теплогенераторах создается за счет звуковых колебаний низкой частоты.

Помимо вышеперечисленных видов существует лазерная кавитация, но промышленной реализации этот метод еще не нашел. Теперь рассмотрим каждый из видов более детально.

Роторный теплогенератор

Состоит из электрического двигателя, вал которого соединен с роторным механизмом, предназначенным для создания завихрений в жидкости. Особенностью роторной конструкции является герметичный статор, в котором и происходит нагревание. Сам статор имеет цилиндрическую полость внутри – вихревую камеру, в которой происходит вращение ротора. Ротор кавитационного теплогенератора представляет собой цилиндр с набором углублений на поверхности, при вращении цилиндра внутри статора эти углубления создают неоднородность в воде и обуславливают протекание кавитационных процессов.

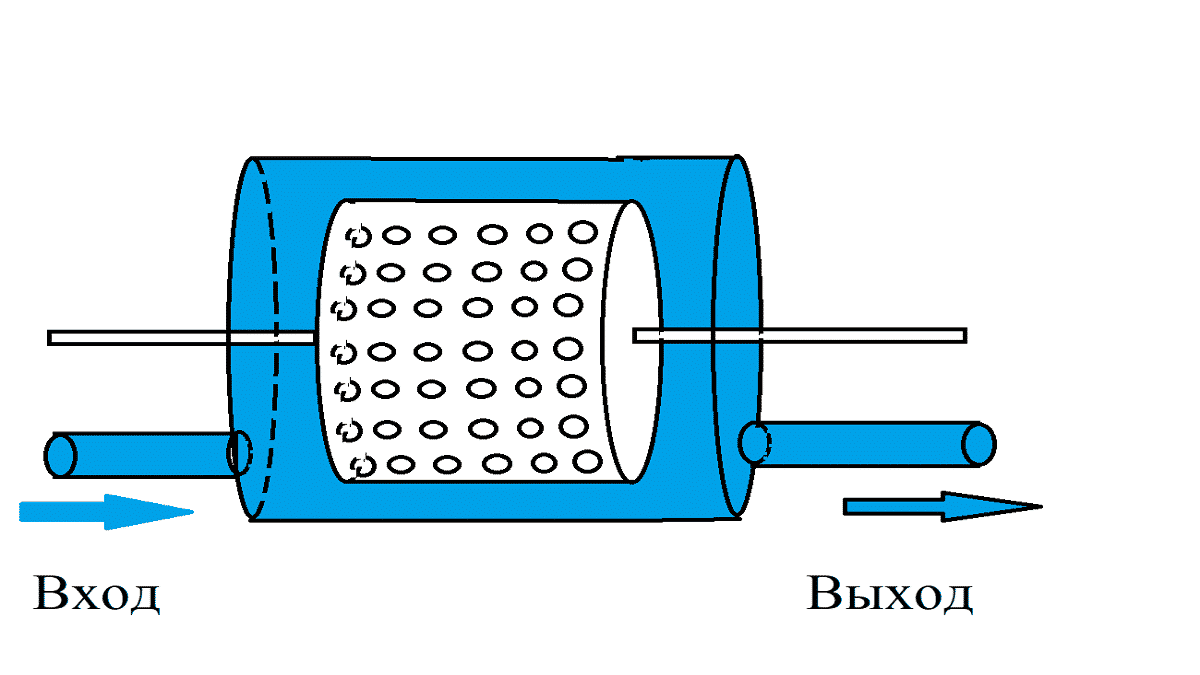

Рис. 3: конструкция генератора роторного типа

Количество углублений и их геометрические параметры определяются в зависимости от модели вихревого теплогенератора. Для оптимальных параметров нагрева расстояние между ротором и статором составляет порядка 1,5мм. Данная конструкция является не единственной в своем роде, за долгую историю модернизаций и улучшений рабочий элемент роторного типа претерпел массу преобразований.

Одной первых эффективных моделей кавитационных преобразователей был генератор Григгса, в котором использовался дисковый ротор с несквозными отверстиями на поверхности. Один из современных аналогов дисковых кавитационных теплогенераторов приведен на рисунке 4 ниже:

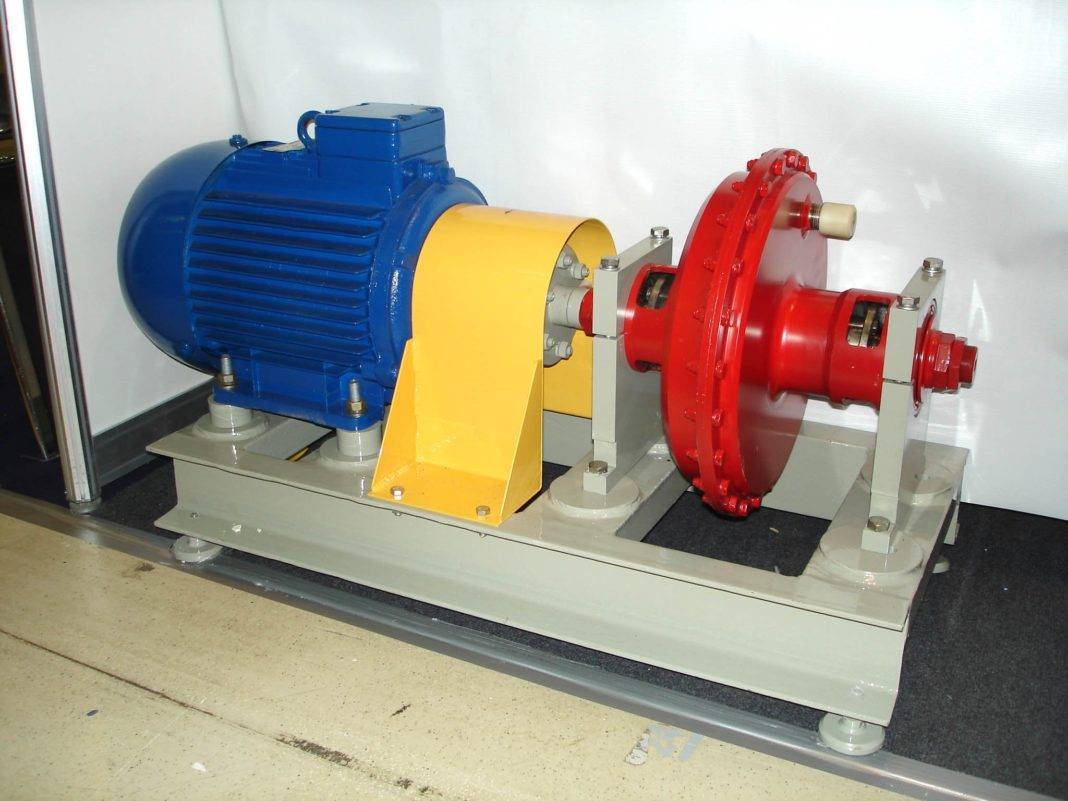

Рис. 4: дисковый теплогенератор

Несмотря на простоту конструкции, агрегаты роторного типа достаточно сложные в применении, так как требуют точной калибровки, надежных уплотнений и соблюдения геометрических параметров в процессе работы, что обуславливает трудности их эксплуатации. Такие кавитационные теплогенераторы характеризуются достаточно низким сроком службы – 2 — 4 года из-за кавитационной эрозии корпуса и деталей. Помимо этого они создают достаточно большую шумовую нагрузку при работе вращающегося элемента. К преимуществам такой модели относится высокая продуктивность – на 25% выше, чем у классических нагревателей.

Трубчатые

Статический теплогенератор не имеет вращающихся элементов. Нагревательный процесс в них происходит за счет движения воды по трубам, сужающимся по длине или за счет установки сопел Лаваля. Подача воды на рабочий орган осуществляется гидродинамическим насосом, который создает механическое усилие жидкости в сужающемся пространстве, а при ее переходе в более широкую полость возникают кавитационные завихрения.

В отличии от предыдущей модели трубчатое отопительное оборудование не производит большого шума и не изнашивается так быстро. При установке и эксплуатации не нужно заботиться о точной балансировке, а при разрушении нагревательных элементов их замена и ремонт обойдутся куда дешевле, чем у роторных моделей. К недостаткам трубчатых теплогенераторов относят значительно меньшую производительность и громоздкие габариты.

Ультразвуковые

Данный тип устройства имеет камеру-резонатор, настроенную на определенную частоту звуковых колебаний. На ее входе устанавливается кварцевая пластина, которая производит колебания при подаче электрических сигналов. Вибрация пластины создает волновой эффект внутри жидкости, который достигая стенок камеры-резонатора и отражается. При возвратном движении волны встречаются с прямыми колебаниями и создают гидродинамическую кавитацию.

Рис. 5: принцип работы ультразвукового теплогенератора

Далее пузырьки уносятся водным потоком по узким входным патрубкам тепловой установки. При переходе в широкую область пузырьки разрушаются, выделяя тепловую энергию. Ультразвуковые кавитационные генераторы также обладают хорошими эксплуатационными показателями, так как не имеют вращающихся элементов.

Конструктивные особенности и принцип работы

На основе кавитационного теплогенератора механическая энергия движения воды (рабочей жидкости) преобразуется в тепло, которое используется для обогрева помещений любого назначения. Кавитация подразумевает образование пузырьков в жидкости, в результате разрушения которых вырабатывается тепловая энергия.

Принцип работы кавитатора:

• рабочий поток перемещается по устройству, в котором обеспечивается давление при помощи насоса,
• далее с повышением скорости происходит локальное снижение давления субстанции,
• в жидкости образуются свободные места, заполняемые пузырьками.

Впоследствии в центре камеры потоки перемешиваются, и происходит процесс кавитации: пузырьки схлопываются, в результате механическая энергия преобразуется в тепловой потенциал. Это объясняется тем, что при формировании вихревого потока кавитационные разрывы приводят к нагреву жидкой среды.

Представители электростанций заводского изготовления

Отметим, что указанные варианты – термоэлектрогенератор и газогенератор сейчас являются приоритетными, поэтому выпускаются уже готовые станции для использования, как бытовые, так и промышленные.

Ниже приведено несколько из них:

• Печь «Индигирка»;
• Печь туристическая «BioLite CampStove»;
• Электростанция «BioKIBOR»;
• Электростанция «Эко» с газогенератором «Куб».

Печь «Индигирка».

Обычная бытовая твердотопливная печь (сделанная по типу печи «Буржайка»), оснащенная термоэлектрогенератором Пельтье.

Отлично подойдет для дачных участков и небольших домов, поскольку достаточно компактна и ее можно перевозить в авто.

Основная энергия при сгорании дров идет на обогрев, но при этом имеющийся генератор позволяет получить также электроэнергию напряжением 12 В и мощностью 60 Вт.

Печь «BioLite CampStove».

Тоже использует принцип Пельтье, но она еще более компакта (вес всего 1 кг), что позволяет брать ее в туристические походы, но и количество энергии, вырабатываемой генератором – еще меньше, но ее будет достаточно зарядить фонарь или телефон.

Электростанция «BioKIBOR».

Тоже используется термоэлектрогенератор, но это уже – промышленный вариант.

Производитель по заказу может изготовить устройство, обеспечивающие на выходе электроэнергию мощностью от 5 кВт до 1 МВт. Но это влияет на размеры станции, а также потребляемое количество топлива.

К примеру, установка, выдающая 100 кВт, расходует 200 кг дров в час.

«Эко».

А вот электростанция «Эко» — газогенераторная. В ее конструкции используется газогенератор «Куб», бензиновый двигатель внутреннего сгорания и электрогенератор мощностью 15 кВт.

Помимо промышленных уже готовых решений, можно отдельно купить те же термоэлектрогенераторы Пельтье, но без печки и использовать его с любым источником тепла.

Устройство Потапова

Теплогенератор Потапова своими руками можно сделать с использованием следующих материалов:

— шлифовальная машина для углов; — сварочный прибор; — дрель и сверла; — накидные ключи на 12 и 13; — разные болты, гайки, шайбы; — металлические уголки; — краски и грунтовки.

Теплогенератор Потапова, своими руками сделанный, позволяет вырабатывать тепло на основе электрического двигателя с использованием насоса. Это очень экономичный вариант, изготовить который достаточно просто из обычных деталей. Двигатель выбирают в зависимости от существующего напряжения – 220 или 380 В.

С него начинают сборку, закрепляя на станине. Выполняется металлический каркас из угольника, сварка и болты, гайки помогают закрепить всю конструкцию. Делаются отверстия для болтов, внутри размещается двигатель, каркас покрывают краской. Затем подбирают центробежный насос, который будет раскручиваться двигателем. Насос устанавливают на раме, однако в данном случае потребуется соединительная муфта с токарного станка, которую можно заказать на заводе

Важно утеплить генератор специальным кожухом из жестяных листов или алюминия
