Теплообменники своими руками — как сделать пластинчатый, водяной, труба в трубе, воздушный, чертежи

Достоинства печного отопления

  1. Основным достоинством печного отопления с водяным корпусом является отсутствие необходимости покупки дорогостоящих агрегатов и комплектующих.
  2. За долгие годы пользования печи понадобится только небольшой косметический ремонт. Это гораздо дешевле и проще, чем везти в сервис дорогое оборудование.
  3. Свободный дизайн. Мастера могут соорудить печь любой формы и размера, а хозяин по желанию может украсить ее по своему вкусу. Печь может прекрасно вписаться в дизайн комнаты
  4. Если сравнивать печное отопление с водяным контуром с твердотопливными котлами, то и здесь есть дополнительные плюсы за счет того, что печь нагревает не один теплоноситель, а и дымовые отводы. Непосредственно при топке выделяемое тепло передается к радиаторам отопления, а после печь еще какое-то время отдает тепло до тех пор, пока не остынет окончательно.
  5. Теплообменник можно встраивать в уже существующую конструкцию. Кроме того, даже варочная печь может стать основой вашей системы отопления.

Печи с водяным контуром легко сделать самостоятельно, но можно приобрести в магазине уже готовые приборы отопления. Модели характеризуются следующими достоинствами:

  1. Печи с водяным контуром не нужно подключать к электросетям. Они не используют газ в качестве топлива. Приборы работают на угле, торфе и дровах, которые относятся к возобновляемым видам топлива.
  2. Печное водяное отопление полностью автономно, при этом его можно совмещать с другими системами.
  3. Регулировка осуществляется ручной заслонкой.
  4. Стенки печи массивные, они передают тепло, нагревая воздух и окружающие предметы. Помещение отапливается равномерно за счет использования теплоносителя. Он проходит по трубам, нагревая их и радиаторы.
  5. Отопление частного дома не потребует больших расходов. Уголь, торф и древесина доступны всем.
  6. Печи не только отапливают помещение, их используют для приготовления пищи и нагрева воды.
  7. Приборы, передняя часть которых закрыта стеклом, позволяют созерцать открытое пламя. Камины создают в домах комфортную атмосферу.
  8. Конструкция печи массивная, в холодное время года она накапливает большое количество тепловой энергии. Остывание печи происходит постепенно, поэтому она еще долго время нагревает помещение после того, как прогорит топливо. Летом процессы протекают противоположным образом. Если печь в деревянном доме построена на отдельном фундаменте, в теплый сезон она выводит излишек тепла в землю, работая в качестве кондиционера.
  9. Природное топливо, на котором работает печь, умеренно загрязняет окружающую среду.
  10. В качестве теплоносителя используется вода. Она имеет объемную теплоемкость, что позволяет передавать тепло на большие расстояния. Вода имеет доступную стоимость. Она не горит, не токсична.

Но печи с водяным контуром имеют и недостатки. За ними необходимо постоянно наблюдать, вовремя закладывать дрова и регулировать тягу. Следует чистить дымоход и выносить золу.

Мощная кирпичная печь имеет большие размеры, поэтому ее ставят на прочное основание. Она занимает полезную площадь комнаты, из-за этого большие конструкции устанавливают в просторных помещениях. Такая печь имеет низкий КПД.

При установке печи нужно сооружать дымоход. Тяга должна быть сильной, тогда топливо интенсивно горит, а дым быстро выводится наружу. Трубу изолируют от деревянных элементов кровли и перекрытий. Установив в доме печь, необходимо поддерживать запас топлива, вовремя утилизировать золу и шлак. Это добавляет работы хозяевам частного дома.

Главным недостатком водяного отопления можно назвать то, что вода быстро замерзает. Превращаясь в лед, она расширяется, повреждая приборы. Соединяясь с воздухом, она способствует появлению коррозии на металлических элементах системы отопления. Если вода жесткая, внутри радиаторов и труб образуется накипь.

  • Экономичность системы. Строительство печи или переоборудование уже готовой не потребует серьезных финансовых вложений, и как отопительный прибор она не нуждается в сложном и дорогом обслуживании.
  • Можно совместить печь с камином и получить не только отопительный прибор, но и уникальный декоративный элемент, который может стать главной достопримечательностью интерьера.
  • В доме создается особый уют и атмосфера, которую можно создать только с помощью этого живого способа отопления.
  • Сравнительно высокий КПД. Если печь сложена грамотным специалистом по хорошей схеме, ее производительность будет достаточно высокая, вплоть до 60% в сравнении, например, с жидкотопливным котлом.

Устройство пластинчатого теплообменника

Пластинчатый теплообменник состоит из задней прижимной плиты, верхней направляющей, задней стойки, неподвижных плит, а также теплообменных пластин с уплотнительными прокладками. Подобная конструкция обеспечивает эффективную компоновку поверхностей, соответственно, небольшие размеры самого аппарата. Все пластины в системе имеют одинаковые размеры, однако развернуты они одна за другой на 180 градусов. Именно поэтому при стягивании пакета пластин удается образовать каналы, по которым протекает вода, участвующая в теплообмене. Устройство теплообменника почти во всех моделях неизменно. Подобная установка элементов обеспечивает чередование холодных и горячих каналов.

Воздушный бак

Усовершенствовать обычную буржуйку или банную печь с прямым дымоходом можно, если установить на воздушный теплообменник на дымоход. Он представляет собой цилиндрический корпус, по которому проходят несколько полых труб. Подсос воздуха происходит снизу, нагреваясь в трубе, он выходит из теплообменника, увеличивая КПД печи на 15-20%. Воздуховоды можно вывести в соседнее помещение, обогрев таким образом от одной печи несколько комнат или секций гаража.

Видео: как сделать воздушный теплообменник на дымоход

Еще одна оригинальная конструкция печи с воздушным теплообменником на дымоходе для отопления гаража показана в видео-ролике. С помощью такой печки можно отопить не только гараж, но и любой хозяйственное помещение, включая сельскохозяйственные постройки и теплицы.

Из гофротрубы

Дешевый и простой способ устройства воздушного теплообменника — использование для этой цели гофрированных вентиляционных труб. Их оборачивают вокруг неутепленной части дымохода, в результате воздух в гофре прогревается и за счет тепловой конвекции поступает в соседние комнаты. Чтобы гофротруба прогревалась эффективнее, можно обернуть ее вместе с дымоходом несколькими слоями фольги.

Система с гофротрубой удобна для отопления гаража, в котором установлена простая буржуйка из чернового металла. Такая печь быстро нагревает воздух, но он поднимается к потолку, из-за чего на уровне пола температура остается низкой. Если вывести воздуховоды ближе к полу, можно создать естественную циркуляцию нагретого воздуха, и во всем объеме гаража температура станет примерно одинаковой.

Теплообменник колпакового типа

Теплообменники в виде колпака обычно используют для отопления мансарды или второго этажа. Принцип его действия заключается в том, что нагретый от дымохода воздух поднимается под потолок, где задерживается колпаком и, постепенно остывая, опускается вниз, в комнату.

Колпак можно выполнить или оцинкованного металла или огнестойкого гипсокартона и вывести воздуховоды в нужном месте. Иногда колпак декорируют камнями, которые, нагреваясь, служат дополнительным теплоаккумулятором.

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

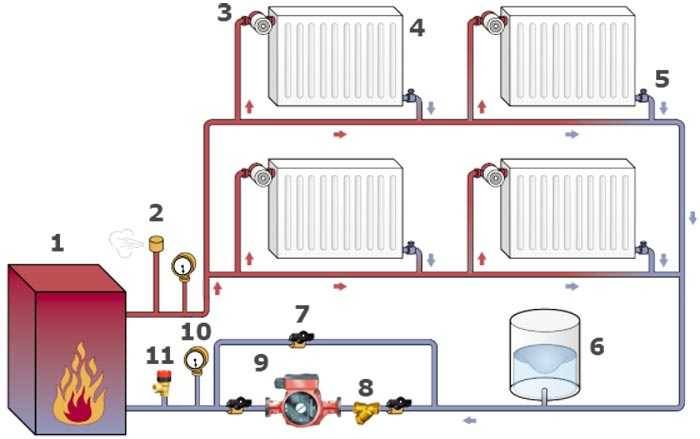

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.

Устройство системы

Теплообменники представлены в широком разнообразии, каждый из них имеет отличительные особенности, однако конструкции таких приборов, как и принцип работы, можно считать схожими. Если у вас есть желание выполнить теплообменник своими руками, то вы должны знать о его устройстве. В составе данного прибора имеется корпус, который обладает входным и выходным патрубками. Внутри располагается тормозное устройство, необходимое для дымовых газов. Наиболее часто эта система представляет собой заслонки с вырезами, которые располагаются на осях.

Составляющие поворачиваются в процессе работы, формируя зигзагообразный газоход, длина которого может быть разной. Регулировка положения заслонок позволяет выбрать, какова будет тяга в дымоотводящем канале, которая станет определять эффективность теплового обмена. При этом нормы безопасности эксплуатации прибора не будут нарушены.

Если вы хотите изготовить теплообменник своими руками, то можете выполнить и более простое устройство, которое не имеет регулируемых заслонок. Описываемое дополнение может быть установлено, в том числе, в печь Булерьян. При этом холодные воздушные массы сквозь отверстия, расположенные в нижней части устройства, будут поступать во внутреннее пространство конструкции. Воздух станет нагреваться от продуктов сгорания, которые проходят по дымоходу. После этого уже подогретый горячий воздух станет выходить наружу.

Использование данного устройства позволяет повысить КПД, уменьшив объем потребляемого топлива. Как показывает практика, расход топлива у печи-буржуйки, которая снабжена на дымоходе теплообменником, уменьшается в 3 раза. Однако если вы хотите добиться такого эффекта, то следует правильно произвести расчет теплообменника и подобрать устройство.

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

  • В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
  • В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
  • В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Двухтрубные и труба в трубе

Схема теплообменника «труба в трубе»

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Принцип работы устройства

Из чего состоит теплообменник типа труба в трубе? Нетрудно догадаться: из пары труб, вмонтированных одна в другую (по-научному – коаксиально расположенных). По каждому из элементов двигается теплоноситель. «Девайс» можно регулировать за счет правильного подбора диаметра элементов. Конструкция настолько проста, что теплообменник труба в трубе сделать своими руками может любой хозяин, имеющий немного времени и желание.

Так выглядит теплообменник для водопровода

Особенности функционирования аппарата

Описанные устройства применяют для охлаждения либо нагрева теплоносителя для сравнительно умеренных по площади поверхностей теплообмена – порядка 50 квадратных метров. Если сделать особенный расчет теплообменного аппарата типа труба в трубе, то можно добиться даже процесса кипения, а то и конденсации теплоносителя.

Также в случае необходимости площадь теплообмена реально увеличить, но придется строить дополнительные секции.

Чтобы очистка поверхности одинаково качественно осуществлялась в любой части конструкции, с обеих сторон, важно правильно выбрать и умело присоединить выходные/входные патрубки. Тогда агрегат будет работать эффективно, равномерно распределяя потоки по каждому из каналов

Этот момент особенно важен для установки охлаждающих устройств, когда понижение температуры недопустимо.

Принцип работы «девайса» предельно прост: пара теплоносителей отделена друг от друга перегородкой, через которую осуществляется теплообмен. Расположение «бок о бок» позволяет добиться относительной компактности сооружения. Распределение процессов внутри устройства происходит так: насыщенный пар концентрируется между трубами, а жидкость перемещается по внутренней трубе.

Цена описываемого аппарата не бывает низкой, однако и миссия у него, согласитесь, важная. Конструкция теплообменника типа труба в трубе может разниться, базируясь на разных вариантах компоновок. Однако любой из придуманных типов агрегата хорошим мастерам вполне под силу собрать прямо на месте, используя стандартные элементы и опираясь на чертеж.


1– труба теплообменная; 2 – труба кожуховая; 3 – опора; 4 – решетка кожуховых труб; 5 – камера

Сфера применения приборов

Такой вид теплообменников используют во множестве сфер – как в промышленном сегменте, так и в бытовой области. Добыча и транспортировка газа, подача и очистка нефти, обработка осадочных вод, перемещение химических составов – все эти процессы становятся возможными благодаря задействованию конструкций труба в трубе. Широко распространено применение данного типа теплообменников и в коммунальном хозяйстве – для снабжения горячей водой населения, заводов, фабрик и других зданий. Если сделать специальный расчет теплообменника типа труба в трубе, то такую конструкцию можно задействовать даже в теплоэнергетике. Одно из самых интересных применений «героя» статьи – изготовление вина и молочных продуктов. Даже в пищевой промышленности без теплообменников не обойтись.


Схема устройства прибора

Изготовление разных видов теплообменника

Водяной

Устройство имеет два сектора, нагревающих друг друга. Циркуляция воды при большой мощности происходит по замкнутому контуру в резервуаре отопительной системы, где нагревается до 180 гр. После обтекания установленных трубок вода направляется в основную систему, где температура нагрева увеличивается.

Для изготовления водяного теплообменика приготовьте:

  • Емкость в форме стального бака. Установите ее к началу системы. Для водной циркуляции нужны 2 ответвления из труб, нижнее – для входа холодной воды, верхнее – для входа горячей.
  • Проверьте бак на герметичность.
  • Разместите медные трубчатые спирали внутри бака, 4 метра трубы на 100 литров бака хватит вполне.
  • Подсоедините к медной трубке регулятор мощности.
  • Чтобы перепады давления и температуры не разрушили емкость, установите анод ближе к нагревательном элементу.
  • Запаяйте герметично бак.
  • Наполните водой.
  • Проверьте систему в работе.

Пластинчатый

Цельный блок конструкции состоит их поочередно размещенных пластин с горячими и холодными средами. Смешивания сред не происходит, поскольку уплотнитель резиновый и многослойный. Пластинчатые виды сложны для собственноручного изготовления, важна герметичность внутренних платин, а для этого нужно специальное оборудование.

Труба в трубе

Обменник состоит из большой трубы и меньшей по диаметру, вставленной внутрь. Среды перемещаются по меньшей трубе, для охлаждения подаются во внешнюю трубу. Конструкция:

  • проста в изготовлении;
  • легко чистится;
  • долговечна;
  • применима к любому теплоносителю;
  • в отличие от пластинчатой трубы может работать под давлением;
  • изменив размеры труб, можно подобрать оптимальную скорость для движения жидкости.

Чтобы трубы не влетели вам в копеечку, тщательно рассчитывайте расход материала.

Для изготовления конструкции подберите две медных трубки по диаметру одна больше другой на 4 мм для зазора:

  1. Приварите боковой стороной тройник к обеим сторонам наружной трубы.
  2. Вставьте меньшую по диаметру трубку, приварите торцы большой трубки, зафиксируйте положение меньшей трубы.
  3. приварите короткие трубки к тройникам на выходе, по ним будет передвигаться жидкость.
  4. При использовании стального материала, увеличьте площадь поверхности, соберите батарею из обменников в отдельности.
  5. Соедините трубки отрезками, приварите поочередно к обоим тройникам, чтобы получилась змейка.

Воздушный

Воздушный теплообменник состоит из радиатора и вентилятора. Вентилятор охлаждает потоки воздуха, разгоняет их по всей системе вентиляции. Данные вид обменника устанавливают в зданиях администрации, для общественных целей.

Теплообменник своими руками

Коротко о главном

Если для прогрева бани применяется классическая дровяная печь, то для нагревания воды в накопительном баке необходимо установить теплообменник. Он позволит значительно сократить расходы. Например, отпадет нужда в электрическом бойлере.

Принцип работы теплообменника очень прост. А вот конструкций много. Владельцу придется выбрать самый приемлемый только индивидуально. Потому что универсального способа не существует. И нужно только на месте решить, какой лучше всего подходит. А на решение повлияет и материал, из которого сделана печь, и место расположение накопительного бака.

Конструкция теплообменника типа труба в трубе

Существует несколько вариантов сборки теплообменника труба в трубе. Их конструкция разнится в зависимости от разных вариантов компоновок. В любом случае, имея под рукой правильные чертежи и качественные детали, можно собрать теплообменник любого типа.

Для этого потребуются стандартные элементы:

  • Труба теплообменная
  • Труба кожуховая
  • Опора
  • Решетка кожуховых труб
  • Камера.

Используя различные схемы и чертежи, можно собрать подходящий теплообменник быстро и без дополнительных усилий.

Важный этап – расчет параметров теплообменника

Важно правильно оценить все параметры, чтобы правильно спроектировать теплообменный аппарат. Для этого оцениваются: расход теплоносителя, порядок потерь тепла, степень сопротивления используемых материалов, величины стартовой и конечной температур, технологическую схему, тепловую нагрузку, гидравлические данные, направление трафика тепла, баланс работоспособности сети, физико-химические свойства материала, комбинация сопутствующих факторов. Но самыми важными являются другие показатели: расчет потери напора, определение экономической эффективности, подсчет площади теплообменника, вычисление тепловой изоляции оснащения, определение геометрических величин «девайса», включая узлы

На основании этих данных проектируются теплообменники труба в трубе для промышленных предприятий и домашнего применения. Провести все расчеты самостоятельно, без специального образования, очень сложно, поэтому лучше взять готовые чертежи

Но самыми важными являются другие показатели: расчет потери напора, определение экономической эффективности, подсчет площади теплообменника, вычисление тепловой изоляции оснащения, определение геометрических величин «девайса», включая узлы. На основании этих данных проектируются теплообменники труба в трубе для промышленных предприятий и домашнего применения. Провести все расчеты самостоятельно, без специального образования, очень сложно, поэтому лучше взять готовые чертежи.

В любом чертеже схема теплообменника труба в трубе представляет собой звенья, соединенные определенным образом. При расчетах определяется, какой из материалов следует задействовать для каждого из элементов. На этом же этапе просчитываются предельные величины. При любых типах конструкции предпочтение отдается нержавеющим составам, например, специально обработанной стали или медным сплавам.

Расчеты мощности

Все расчеты всегда будут примерными, в каждом отдельном случае сложно определить ту мощность, которая потребуется для обогрева комнаты, парной и тому подобное.

Принято считать, что не более 5 кВт достаточно для того, чтобы обогреть обычное банное помещение. К примеру, 1 кв. м. теплообменника (его площади), равен 9 кВт печи. Учитывайте, что мощность значительно сократиться, после затухания печи или котла, поэтому расчет нужно делать по поверхности теплообменника печи. Поэтому при расчете старайтесь учитывать максимальную площадь теплообменника, чтобы обеспечить достаточную температуру даже при одноразовой топке.

Форма в таком случае практически не играет роли, она может быть самой разной, как вам заблагорассудится. Наиболее оптимальным считается регистр из нержавеющих труб, но постепенно его место занимает сваренный коллектор из двух швеллеров. Теплосъемник такой формы считается менее производимым, но для его установки и монтажа не понадобиться много материала.

Также не забывайте учитывать тип самого дымохода, на кирпичных дымоходах обустроить качественный теплообменник достаточно сложно, в отличие от металлических каналов. Поэтому отдавая предпочтение самостоятельной работе, исходите из удобства.

Выбор теплогенератора

При выборе отопительного агрегата в первую очередь учитывают требуемую мощность и тип используемого топлива.

Сегодня выпускаются приборы как в мобильном, так и в стационарном исполнении. В частных домах обычно применяется вторая разновидность, тогда как первую часто можно видеть в производственных помещениях предприятий.

Маломощные бытовые обогреватели принято делать настенными. При таком исполнении они занимают меньше места. Агрегаты с большой мощностью устанавливаются на полу.

Если вы собираетесь устанавливать твердотопливное оборудование, обязательно уточните его вес – эта техника является довольно тяжелой.

Газовые и жидкотопливные калориферы могут иметь открытую либо закрытую камеру сгорания.

В первом случае воздух для сжигания топлива поступает в топку из помещения котельной, следовательно, в ней должна быть устроена достаточно производительная приточная вентиляция. При закрытой камере сгорания этим требованием можно пренебречь – воздух в нее нагнетается вентилятором с улицы по специальному каналу.

Сегодня с традиционными теплогенераторными установками все чаще используют нетрадиционные. К таковым относятся:

  1. Солнечные коллекторы: в современном исполнении имеют вид батареи из трубок, в которых тепло солнечных лучей усваивается воздухом или жидкостным теплоносителем. Наиболее производительными являются вакуумные коллекторы, рабочая поверхность которых благодаря вакуумной оболочке не контактирует с уличным воздухом (уменьшаются теплопотери). Только следует быть готовым к тому, что и стоят такие коллекторы дороже обычных.
  2. Тепловые насосы: этот теплогенератор почти ничем не отличается от тепловых насосов, установленных в кондиционерах и холодильниках. Путем попеременного сжатия и расширения газа удается «выкачивать» тепловую энергию из сравнительно холодной среды – с температурой +7 градусов и ниже.

Разумеется, в последнем случае требуется энергия, но «овчинка» стоит выделки: каждый потраченный кВт электричества приносит от 3-х до 5-ти кВт тепла.

Советы на будущее

Для того чтобы на стенках труб не образовывались пласты накипи, в качестве теплоносителя профессионалы рекомендуют брать дистиллированную воду. Получить ее очень просто, особенно когда подключен обменник «труба в трубе». Благодаря ему образуется пар, в котором нет примесей и других веществ.

Если хозяин планирует подключить к котлу самодельный теплообменник, работающий от газа, ему следует проявить предельную осторожность, особенно во время сборки. Образовавшийся зазор способен пропустить угарный газ в помещение

А это чревато опасностью для здоровья и жизни.

Стоит помнить о том, что еще на этапе проекта необходимо рассчитать размеры агрегата. В котлах площадь сечения патрубка не должна быть больше диаметра теплообменника.

Монтаж теплообменника

Когда все компоненты готовы, можно приступать к монтажу теплообменника. В случае с внешним агрегатом работа выполняется следующим образом:

  • на входе и выходе сваренной конструкции нарежьте резьбу;
  • с помощью муфты соедините вход теплообменника с системой отопления
  • используя аналогичную муфту, соедините выход теплообменника с трубой горячего водоснабжения.

Внутренний теплообменник монтируется по такой схеме:

  • вблизи батарей отопления установите бак с трубкой-термонагревателем;
  • рядом с трубкой внутри бака установите анод;
  • через нижний выход проведите в бак трубу отопительной системы, а через верхний – трубу, которая будет забирать холодную воду.

По желанию можете подключить к нагревательной трубке регулятор мощности, а к нему – термостат для управления температурой нагрева воды.

Как видим, даже столь сложный агрегат системы отопления, как теплообменник для горячей воды, вполне реально соорудить и установить своими руками. Главное – детально продумать каждый шаг: от выбора материала до финального подключения. Так что не пренебрегайте предложенной вам инструкцией – она поможет избежать ошибок в обеспечении собственного дома бесперебойной горячей водой.
