Как установить тепловой аккумулятор для отопления разными видами котлов

Подключение: профессиональные рекомендации

Чтобы правильно и максимально эффективно реализовать систему частного отопления на основе любого твердотопливного котла, можно подключать теплоаккумулятор несколькими методами. Они довольно распространены среди профессиональных мастеров, но этому можно обучиться и самостоятельно, так как в данных схемах нет ничего сложного и сверхъестественного.

Совет! Рассмотрите тот факт, что стоимость работ напрямую зависит от основного принципа построения системы постоянной циркуляции топлива в котле.

Схема подключения теплоаккумулятора

С подмешиванием жидкости

Схема подключения теплоаккумулятора к твердотопливному котлу распространенного типа предельно понятна. Легко и доступно применяется в обвязках систем постоянного отопления, которые основываются на циркуляции простого гравитационного типа топлива в котле. В этой ситуации происходит такое:

  • Во время нагревания установленного объема воды в самом теплообменнике устройства начинается ее циркуляция по всей системе установленного трубопровода, который проходит через клапан бойлера.
  • Когда заданная пользователем температура достигается, встроенный клапан активно начинает работать и соответственно поддерживать установленный заранее показатель, понемногу подмешивая только холодную воду из самого бойлера.
  • В этот момент в бак наливается горячая вода из установленного агрегата – так происходит зарядка теплоаккумулятора.
  • За все время, которое может быть определено только баком бойлера, топливо полностью выгорает.
  • Начинает обратный процесс, который состоит в подаче воды на небольшие радиаторы. Стабильность температуры сохраняется все время.
  • Когда непосредственный источник нужного тепла не может поддержать стабильный нагрев воды в емкости теплоаккумулятора, установленный клапан оперативно и надежно перекрывается, а система моментально приобретает свое исходное состояние.

Если электропитание отсутствует или же циркулярный насос отказывает, бойлер сразу переходит в специальный буферный режим, который дает возможность всей системе работать только на обратном клапане.

Подключение теплоаккумулятора к твердотопливному котлу

Набранная вода, которая нагрелась до этого момента в самом котле, далее активно поступает в установленный бак. Затем она направляется к нескольким радиаторам отопления. За счет этого непрерывного процесса обеспечивается плавное нагревание воды и аккуратное падение высоких температур.

Совет! Чтобы функционирование схемы отопления было на высоте, теплоаккумулятор надо монтировать достаточно высоко, чтобы не было контакта с радиаторами отопления.

С гидрораспределением

Система такого типа продается практически для каждой модели котла. За счет них можно предусмотреть беспрерывную и стабильную подачу электроэнергии. Чтобы вся обдуманная система работала правильно и налажено, стоит правильно и четко предусмотреть источник стабильного и полноценного питания.

Возможно реализовать такой принцип: установленный бойлер послужит лишь специальной емкостью, которая по максимуму стабилизирует температуру достаточно большого и необходимого для комфорта в помещении объема воды. В этом есть смысл в том случае, когда надо сразу давать питание на несколько контуров частного отопления.

Подключение теплоаккумулятора к твердотопливному котлу такого типа также нашла широкое применение у современных пользователей и застройщиков.

https://youtube.com/watch?v=V8MNZd2-710

Какую именно схему подключения теплоаккумулятора выбрать зависит исключительно от индивидуальных потребностей владельца дома и проживающих там. Тут надо взвесить все преимущества и недостатки, а также учесть множество факторов, которые могут значительно повлиять на окончательный выбор.

Достаточно многое зависит от площади, которая будет отапливаться с помощью твердотопливного котла; используемых элементов и агрегатов всей установки; рассчитанного количества контуров, которые будут сделаны в обвязке; наличия продуманной системы горячего стабильного водоснабжения всего помещения.

Правильно организовать схему подключения является непростой задачей, которая требует к себе повышенной концентрации и правильного подхода. Если нет уверенности в своих знаниях, лучше доверить процесс опытным и квалифицированным специалистам.

Тепловой аккумулятор для электрокотла

Особую пользу такая система будет нести при условии ночного тарифа. Так, в темное время суток стоимость на электроэнергию может быть значительно меньшей по сравнению с дневной ценой на киловатт-часы. Поэтому функционирование аккумулятора отопления проходит по следующей схеме:

  1. В ночное время автоматизированный котел самостоятельно включается в нужное время, при этом нагревая аккумулятор отопления до температуры, равной 90°.
  2. Днем все полученное тепло расходуется на обогрев жилища. При этом регулировать расход воды можно, настроив желаемым образом производительность насоса циркуляции.

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается. При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Теплоаккумулятор в системе с твердотопливным котлом

В настоящее время теплоаккумуляторы чаще всего применяют в системах отопления с твердотопливными котлами. Характерная особенность твердотопливных котлов – оптимальный режим их функционирования связан с полным сгоранием топлива, т.е. достигается при работе на максимальной мощности. В противном случае, в результате неполного сгорания топлива, образуются токсичные газы, происходит засорение теплообменных поверхностей внутри котла, появляется в дымоходе сажа, что приводит к ухудшению эксплуатационных характеристик и даже выходу котла из строя, что небезопасно для дома и его обитателей.

Итак, лучше всего, когда котел работает «на полную». Такой режим вполне оправдан в холода, но большую часть года полученного в избытке количества тепла системе отопления дома просто не нужно – будет слишком жарко. Если у вас нет теплоаккумулятора, единственным выходом остается «отапливать улицу», т.е. открывать форточки. Это и дорого, и неэффективно.

Поэтому в систему отопления встраивают буферную емкость – она забирает излишки тепловой энергии, которые в противном случае попросту терялись бы бесцельно, чтобы впоследствии их использовать по назначению, не тратя на это топливо!

Вкратце, система отопления с твердотопливным котлом и теплоаккумулятором действует так. Во время работы твердотопливный котел не только подает нагретый теплоноситель в систему отопления дома, но и производит его нагрев в баке теплового аккумулятора. После того, как котел прекращает работать, дом, соответственно, начинает охлаждаться. В этот момент датчик температуры воздуха или датчик температуры теплоносителя в системе отопления подают сигнал на включение циркуляционного насоса, который обеспечивает подачу теплоносителя, накопленного в баке теплоаккумулятора, в систему отопления дома.

Cистема отопления с твердотопливным котлом и теплоаккумулятором.

Когда температура воздуха (теплоносителя) повышается до установленного значения, датчик выключает насос, и подача тепла прекращается. Температура теплоносителя в баке при этом немного уменьшается, т.к. часть энергии была передана в систему отопления. Следует отметить, что из-за хорошей теплоизоляции теплоаккумулятора, теплоноситель, находясь внутри бака, сам по себе остывает очень медленно. Циклы включения и выключения насоса продолжаются до тех пор, пока температура теплоносителя в теплоаккумуляторе будет оставаться выше, чем в системе отопления. А дом при этом не будет остывать.

Специалисты по-разному оценивают экономический эффект от установки теплоаккумулятора. Этот эффект зависит от многих факторов, о некоторых из них речь пойдет ниже. В среднем, он составляет от 20%, т.е. экономится каждый 5-й рубль. Отметим, что тепловой аккумулятор особенно эффективен в межсезонье, с его частыми температурными скачками.

И тут возникает еще одно полезное свойство теплового аккумулятора – помимо повышения безопасности дома и экономии ваших денег, он еще и дарит вам комфорт. Во-первых, с появлением в вашем доме буферной емкости, вам придется гораздо реже загружать топливо в котел. Если вы все рассчитали и установили правильно, если в вашем доме хорошая теплоизоляция, применяя теплоаккумулятор, вы сможете топить свой твердотопливный котел не несколько раз в день, а до 1 раза в 2 суток.

Во-вторых, тепловой аккумулятор способен сгладить «температурные скачки», связанные с остыванием теплоносителя в системе отопления, т.к. эта система становится более устойчивой и инерционной. В-третьих, он помогает упростить обслуживание твердотопливного котла и даже повысить срок его службы. В-четвертых, с помощью теплоаккумулятора можно дополнительно обеспечить ваш дом горячей водой, но данная возможность предусмотрена не во всех моделях.

Что такое теплоаккумулятор?

Для ответа на этот вопрос нужно дать определение. Звучит оно следующим образом, теплоаккумулятор — это емкость, в которой накапливается большой объем горячего теплоносителя. Снаружи емкость покрывается теплоизоляцией из минеральной ваты или вспененного полиэтилена.

Зачем нужен теплоаккумулятор?

Вы спросите: «А зачем нужен этот термос-переросток?» Тут все очень просто, он позволяет оптимальнее использовать тепло, отданное котлом. В паре с теплоаккумулятором всегда работает мощный котел (чаще всего твердотопливный). Котел быстро и без остановок отдает тепло от сжигаемого топлива в тепловой аккумулятор, а он в свою очередь медленно и в нужном режиме отдает это тепло в систему отопления. Объем системы гораздо меньше, чем объем емкости аккумулятора. Это позволяет «растянуть» тепло от топлива по времени. Получается по сути котел длительного горения. При нагреве емкости аккумулятора, котел постоянно работает на полную мощность, а это позволяет избежать появления смолистого конденсата в дымоходе и котле.

Тонкости сборки теплоаккумулятора

Чтобы упростить себе задачу по сборке теплоаккумулятора своими руками и удешевить этот процесс, стоит воспользоваться следующими рекомендациями:

  • Вместо заводского змеевика вполне можно использовать гибкую металлическую гофротрубу;
  • Металлическую емкость при желании можно заменить на огнеупорную пластиковую – но для сохранения формы такую конструкцию придется устанавливать в решетчатом каркасе;
  • Теплоаккумуляторы небольших размеров неплохо вписываются в систему теплых полов;
  • При необходимости обогрева большого помещения лучше будет воспользоваться заводским теплоаккумулятором, параметры которого были рассчитаны и протестированы специалистами на профессиональном оборудовании.

Изготовление теплоаккумулятора своими руками

Интернет пестрит различного рода рекомендациями для умельцев, как сделать теплоаккумулятор собственными силами, уверяя, что ничего сложно в этом нет. С одной стороны, обилие этих рекомендаций еще раз подчеркивает значимость тепловых аккумуляторов в системе отопления – бесполезные вещи не обсуждают. С другой, заставляет здравомыслящего человека задуматься: когда следует сделать выбор между тем, чтобы купить теплоаккумулятор у сертифицированного производителя и заплатить несколько больше, или сделать его «в гараже», но при этом сэкономить свои деньги, нужно в первую очередь задуматься о последствиях.

Что такое теплоаккумулятор ✮Большой выбор теплоаккумуляторов на портале TopClimat.ru

Потому что даже самый великий народный умелец, сооружая тепловой аккумулятор из железной бочки, как это нередко рекомендуют на разных сайтах, должен понимать, к чему приведет такая мнимая экономия. Во-первых, температура теплоносителя внутри теплоаккумулятора может быть близка к 100°C, во-вторых, внутри системы существует повышенное давление. Как поведет себя кустарная буферная емкость в процессе эксплуатации, не сможет предсказать никто. Стоит ли подвергать риску свой дом – вопрос открытый. Выбор каждый делает сам.

Подключение ТА к потребителям

С другой стороны теплоаккумулирующую емкость надо подключить к системе отопления. Если подключаем только радиаторы, все просто — с одного из верхних выходов идет труба в трубопровод подачи, в нижний подключаем обратку. Но, в этом случае, возможен перегрев радиаторов. Когда вода в баке нагрета до температуры выше 60°C, это может быть опасным, а температура может быть 90°C и даже выше. При касании к таким горячим радиаторам, высока вероятность получения нешуточного ожога. К тому же в помещении явно будет жарко.

Подключение радиаторов

Чтобы избежать подачи слишком горячего теплоносителя, ставят еще один трехходовой смесительный клапан. Схема работает также как описано выше. Выставляем на регуляторе требуемую температуру, например, 50°C. Как только теплоноситель в подаче будет горячее, клапан откроет подмес воды из обратки.

Одна из выгод установки теплоаккумулятора — возможность приготовления ГВС в той же емкости (средняя картинка на рисунке ниже). Для этого в бак встраивают теплообменник или емкость. Его выход подключают к гребенке горячего водоснабжения.

Схемы обвязки буферной емкости со стороны системы отопления

Так как и в этом случае тоже возможен перегрев, тут также необходим узел подмеса. Вот только добавлять надо холодную водопроводную воду. Реализуется этот узел при помощи еще одного трехходового смесительного клапана. Выход от холодного водопровода подключаем к смесительному трехходовому клапану ГВС. Чтобы при отсутствии разбора горячей воды она не попадала в гребенку холодной воды, на линии подачи от ХВС ставим обратный клапан.

Эта схема обвязки теплоаккумулятора имеет существенный недостаток: когда горячая вода не используется, вода в трубах остывает. Чтобы «добыть» теплую, приходится сливать остывшую просто в канализацию. Это неудобно, так как приходится ждать, и неэкономно. Для решения проблемы, от последней точки разбора тянут обратную линию, в которой устанавливают свой циркуляционный насос. Этот контур называется рециркуляционным. Пока кран нигде не открыли, вода бегает по кругу. Таким образом, из всех кранов постоянно идет теплая вода

Обратите внимание на установку обратных клапанов — они обязательны для работоспособности схемы

Обвязка теплоаккумулятора для индивидуального отопления со всеми функциональными элементами и арматурой

Для окончательной проработки схемы надо еще оговорить место установки арматуры. Это автоматические воздухоотводчики, которые ставят в самых высоких точках системы. Еще нужны запорные краны. Их устанавливают возле каждого крупного функционального узла так, чтобы при необходимости, можно было перекрыть краны и снять оборудование для ремонта или профилактики.

Как запитать теплый водяной пол

К теплоаккумулятору можно очень неплохо подключить и теплый пол. Обвязка в этом случае ничем не отличается от случая с радиаторами. Нужен тот же узел подмеса со смесительным трехходовым клапаном, но настроен он должен быть на более низкую температуру — не выше +40°C. В этом случае можно подключить теплый пол без смесительного узла — температура должна контролироваться при выходе из котла. Но можно и перестраховаться — поставить второй смесительный узел на распределительном коллекторе теплого пола.

Обвязка теплоаккумулятора с теплым водяным полом (в зеленом контуре)

Есть и второй вариант обвязки теплоаккумулятора с теплым полом — подавать той же температуры теплоноситель, что идет на радиаторы. Понижать ее будет смесительный узел. Хлопот и затрат меньше (нужны только тройники для отвода от основной магистрали), но и надежность такого решения ниже. Хотя, справляется же это оборудование с теплоносителем, который подает обычный котел.

Схема отопления с теплоаккумулятором

Чтобы понять принцип работы теплоаккумулятора, необходимо понять схему отопления с ним. Элементарная система отопления с теплоаккумулятором представляет собой вертикально расположенный утеплённый бак, в который врезаны 4 патрубка, размещённых вертикально по два с противоположных сторон.

С каждой стороны один патрубок помещён в верхней части ёмкости (подающая магистраль), один – в нижней (обратная магистраль контура).

С одной стороны пара патрубков подключается к прямой и обратной магистралям твердотопливного котла, с другой – к соответствующим трубопроводам контура отопления. В обратные магистрали обоих контуров монтируются циркуляционные насосы для стабильного обращения теплоносителя в сети.

Что такое теплоаккумулятор для отопления

В самом простом случае теплоаккумулятор для системы отопления представляет собой емкость, заполненную теплоносителем (водой). Эта емкость подключена к отопительному водогрейному котлу и к системе отопления (через патрубки подходящего диаметра). В более сложных устройствах внутри емкости располагается теплообменник, подключенный к котлу отопления. Также из этой емкости может быть запитана гребенка горячего водоснабжения — через другой теплообменник.

Если разрезать теплоаккумулирующий бак для системы отопления, выглядеть он будет примерно так

Делают аккумуляторы тепла для отопления, как правило, из стали — обычной, конструкционной или нержавеющей. По форме они могут быть цилиндрические или в виде параллелепипеда (квадратные)

Так как они призваны сохранять тепло, большое внимание уделяется утеплению

Где применяется аккумулятор тепла и как он устроен

Накопитель тепловой энергии — это не что иное, как утепленный железный бак с патрубками для подключения магистралей водяного отопления. Изделие предназначено для обогрева дома в периоды, когда основной источник тепла (котел) бездействует. Замещение практикуется в таких случаях:

  1. При обогреве жилища печью с водяным контуром либо котлом, сжигающим твердое топливо. Накопительная емкость работает для отопления ночью, после прогорания дров или угля. Благодаря этому домовладелец спокойно отдыхает, а не бегает в котельную. Это комфортно.
  2. Когда источником тепла служит электрокотел, а учет потребления электричества ведется многотарифным счетчиком. Энергия по ночному тарифу обходится вдвое дешевле, поэтому днем работу системы отопления полностью обеспечивает тепловой аккумулятор. Это экономично.

Заводские резервуары с теплообменниками для ГВС и гелиосистем

Важный момент. Бак — аккумулятор горячей воды повышает эффективность твердотопливного котла. Ведь максимальный КПД теплогенератора достигается при интенсивном горении, которое невозможно постоянно поддерживать без буферной емкости, поглощающей излишки теплоты. Чем эффективнее сжигаются дрова, тем меньше их расход. Это касается и газового котла, чей КПД снижается в режимах слабого горения.

Аккумуляторный бак, заполненный теплоносителем, действует по простому принципу. Пока обогревом помещений занимается теплогенератор, вода в емкости нагревается до максимальной температуры 80—90 °С (теплоаккумулятор заряжается). После отключения котла к радиаторам начинает подаваться горячий теплоноситель из накопительного бака, обеспечивающего отопление дома в течение определенного времени (тепловая батарея разряжается). Длительность работы зависит от объема резервуара и температуры воздуха на улице.

Как устроен аккумулятор тепла — схема

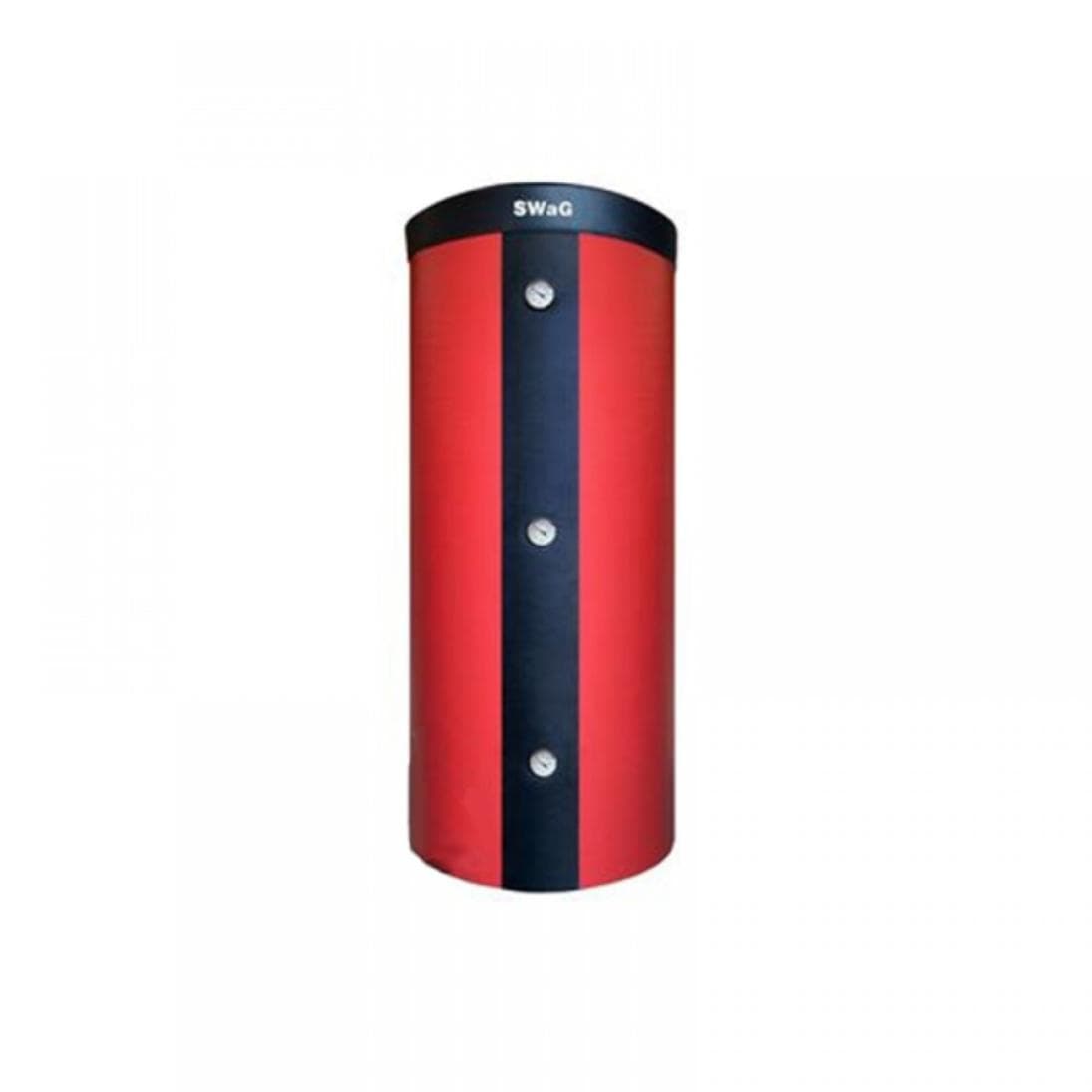

Простейшая аккумулирующая емкость для воды заводского изготовления, показанная на схеме, состоит из таких элементов:

  • основной резервуар цилиндрической формы, сделанный из углеродистой либо нержавеющей стали;
  • теплоизоляционный слой толщиной 50—100 мм в зависимости от применяемого утеплителя;
  • внешняя обшивка – тонкий окрашенный металл или полимерный чехол;
  • присоединительные штуцера, врезанные в основную емкость;
  • погружные гильзы для установки термометра и манометра.

Примечание. Более дорогие модели аккумуляторов тепла для систем отопления дополнительно снабжаются змеевиками для ГВС и подогрева от солнечных коллекторов. Другая полезная опция – встроенный в верхнюю зону бака блок электрических ТЭНов.

Принцип работы теплоаккумулятора с внутренним бойлером

Эта модель не просто накапливает и рационально распределяет тепло, но и обеспечивает дом горячей водой в ванной и кухне.

Замечательно встраивается в открытую и закрытую системы отопления, без малейших потерь функциональности.  Часто работает в паре  с твердротоплевными и электрическими котлами, а также с солнечными коллекторами.

Солнечный коллектор работает от энергии солнца, которая бесплатна, экономя топливо. Единственное, на что придется потратиться, так это на оборудование.

  • Группа безопасности для отопления — особенности устройства, принцип работы и варианты применения (85 фото)
  • Греющий кабель для труб — советы по выбору, нюансы применения и особенности эксплуатации (140 фото)
  • Гидрострелка для отопления — что это такое, принцип работы и особенности применения устройства (110 фото и видео)

Роль теплоаккумулятора для гелеосистемы очень важна, поскольку в вечернее время и ночью энергия практически не вырабатывается.

Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

Словами схему подключения можно описать следующим образом:

  1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
  2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
  3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
  4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

  • Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
  • Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
  • Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
  • Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
  • Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

https://youtube.com/watch?v=rgMQG7RLCew

Подводим итоги

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Использование теплоаккумуляторов для твердотопливных котлов

Для котлов такого типа схема отопления с теплоаккумулятором предусматривает такой режим работы, при котором топливо сможет по возможности сгорать без какого-либо остатка, а мощность оборудования, равно как и его КПД, будут максимальными. Для того чтобы отрегулировать мощность оборудования, можно ограничить подачу воздуха к камере сгорания.

Схема подключения теплоаккумулятора к твердотопливному котлу предусматривает такую систему, при которой:

Как результат, растапливать котел придется гораздо реже, что позволит сэкономить значительную часть времени и физических сил.
