Устанавливаем тепловой аккумулятор своими руками

Тепловой аккумулятор для электрокотла

Особую пользу такая система будет нести при условии ночного тарифа. Так, в темное время суток стоимость на электроэнергию может быть значительно меньшей по сравнению с дневной ценой на киловатт-часы. Поэтому функционирование аккумулятора отопления проходит по следующей схеме:

  1. В ночное время автоматизированный котел самостоятельно включается в нужное время, при этом нагревая аккумулятор отопления до температуры, равной 90°.
  2. Днем все полученное тепло расходуется на обогрев жилища. При этом регулировать расход воды можно, настроив желаемым образом производительность насоса циркуляции.

Буферная ёмкость для твердотопливного котла своими руками

Ввиду дороговизны заводских аналогов, многие рассматривают вариант создания её самостоятельно. Эта задача весьма нетривиальна и потребует хорошего знания тепло- и гидротехники, а также высокого уровня навыков сварщика. Из инструментов, не обойтись без сварочного оборудования, болгарки, измерительных приборов и дрели. Также потребуется большое количество материалов.

Материалы

Так как проект сложный и размеры будущего бака-аккумулятора немалые, он выйдет довольно затратным. Не получится обойтись без следующего:

В случае если решите его делать в форме цилиндра – потребуются металлические бочки (2 штуки). Для прямоугольного нужен будет лист, желательно из нержавеющей стали

Важно обратить на толщину данного материала, которая не должна быть меньше 1.5 (в случае с нерж. сталью) или 2 миллиметров (с обычной).
Уголок, профильная труба (5 на 5 сантиметров)

Они будут использованы для ножек и рёбер жёсткости конструкции.
Медная трубка или из нержавеющей стали диаметром 12 мм. Потребуется не менее 10 метров.
Гильзы и штуцеры.
Термостойкий утеплитель. Лучшим выбором будет базальтовая вата, так как она легко монтируется и не выделяет при нагреве ядовитых веществ.
Металл для обшивки, лучше оцинкованный.

Также потребуется краска, устойчивая к высоким температурам.

Изготовление цилиндрической ёмкости

Для создания конструкции в форме цилиндра подойдут 2 газовых баллона. Их легко раздобыть, они имеют достаточную толщину и качество металла.

ВНИМАНИЕ! Перед началом работы с баллонами следует проследить, чтобы были удалены остатки газа. Резку начинать только полностью заполнив их водой, чтобы избежать взрыва

Основные этапы изготовления:

  1. Разрезать бочки или баллоны. Срезать крышки.
  2. Приварить внутри скобы, на которые будет крепиться трубка (теплообменник).
  3. Установить бочки друг на друга и соединить их между собой сваркой.
  4. Через отверстия пропустить и установить змеевик, сделанный из медной или гофрированной стальной трубки.
  5. Приварить дно и крышку. В которые врезаны патрубки для присоединения клапана сброса воздуха (верх), сливного крана (низ).
  6. Приделать с помощью сварки крепления для наружной обшивки. Желательно разной длины (чтобы она получилась в форме прямоугольника – так будет удобней и вид получиться более эстетичный).

Из листовой стали большой толщины сделать цилиндрический бак без специального оборудования не получится.

4 Разновидности накопительных резервуаров

Используемые буферные емкости выполняют сходную функцию, но при этом они имеют свои конструкционные особенности. На сегодняшний день наибольшее распространение получили три типа аккумулирующих тепло баков:

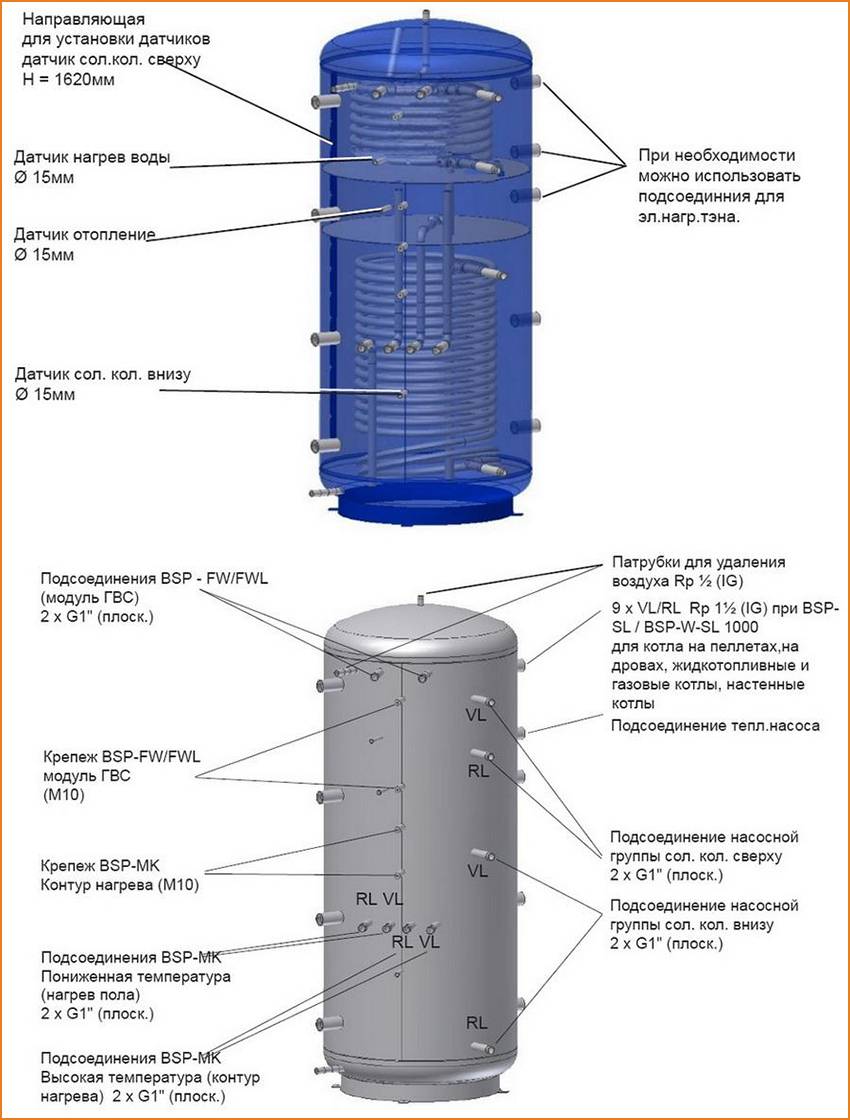

  • Со встроенными змеевиками, обеспечивающими эффективное автономное функционирование оборудования.
  • Пустотелые, не имеющие внутренних теплообменников и отличающиеся простотой конструкции.

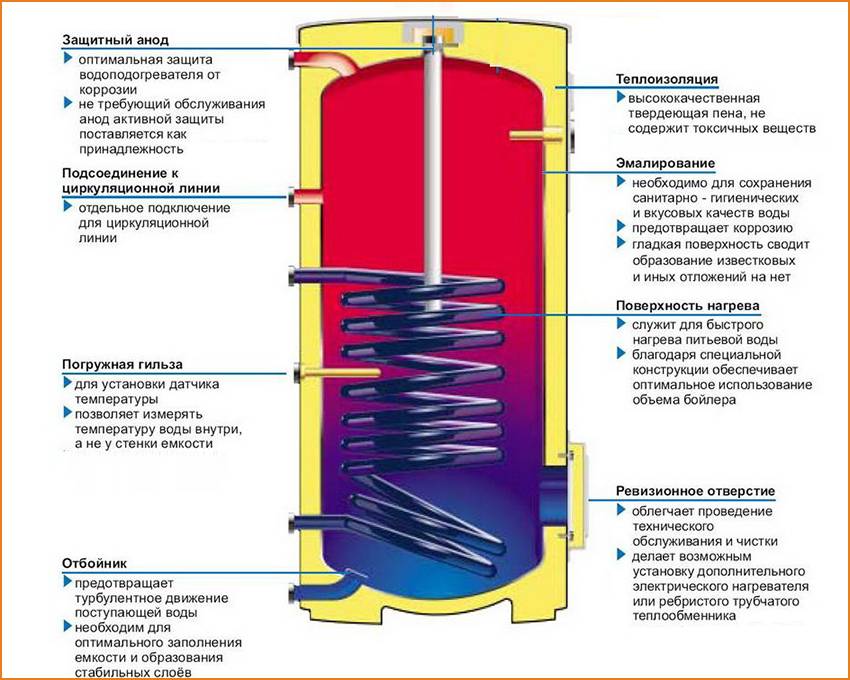

  • Со встроенным бойлером небольшого размера, предназначающиеся для использования с двухконтурными отопительными баками.

В каждом конкретном случае тип теплоаккумулятора следует выбирать в зависимости от особенностей используемых котлов и организации теплоснабжения в доме. Резервуар к отопителю подключают при помощи соответствующих резьбовых соединений, расположенных в верхней или в нижней части агрегата. Способ и диаметр крепления необходимо учитывать при выборе теплорезервуара.

Теплоаккумулятор в системе с твердотопливным котлом

В настоящее время теплоаккумуляторы чаще всего применяют в системах отопления с твердотопливными котлами. Характерная особенность твердотопливных котлов – оптимальный режим их функционирования связан с полным сгоранием топлива, т.е. достигается при работе на максимальной мощности. В противном случае, в результате неполного сгорания топлива, образуются токсичные газы, происходит засорение теплообменных поверхностей внутри котла, появляется в дымоходе сажа, что приводит к ухудшению эксплуатационных характеристик и даже выходу котла из строя, что небезопасно для дома и его обитателей.

Итак, лучше всего, когда котел работает «на полную». Такой режим вполне оправдан в холода, но большую часть года полученного в избытке количества тепла системе отопления дома просто не нужно – будет слишком жарко. Если у вас нет теплоаккумулятора, единственным выходом остается «отапливать улицу», т.е. открывать форточки. Это и дорого, и неэффективно.

Поэтому в систему отопления встраивают буферную емкость – она забирает излишки тепловой энергии, которые в противном случае попросту терялись бы бесцельно, чтобы впоследствии их использовать по назначению, не тратя на это топливо!

Вкратце, система отопления с твердотопливным котлом и теплоаккумулятором действует так. Во время работы твердотопливный котел не только подает нагретый теплоноситель в систему отопления дома, но и производит его нагрев в баке теплового аккумулятора. После того, как котел прекращает работать, дом, соответственно, начинает охлаждаться. В этот момент датчик температуры воздуха или датчик температуры теплоносителя в системе отопления подают сигнал на включение циркуляционного насоса, который обеспечивает подачу теплоносителя, накопленного в баке теплоаккумулятора, в систему отопления дома.

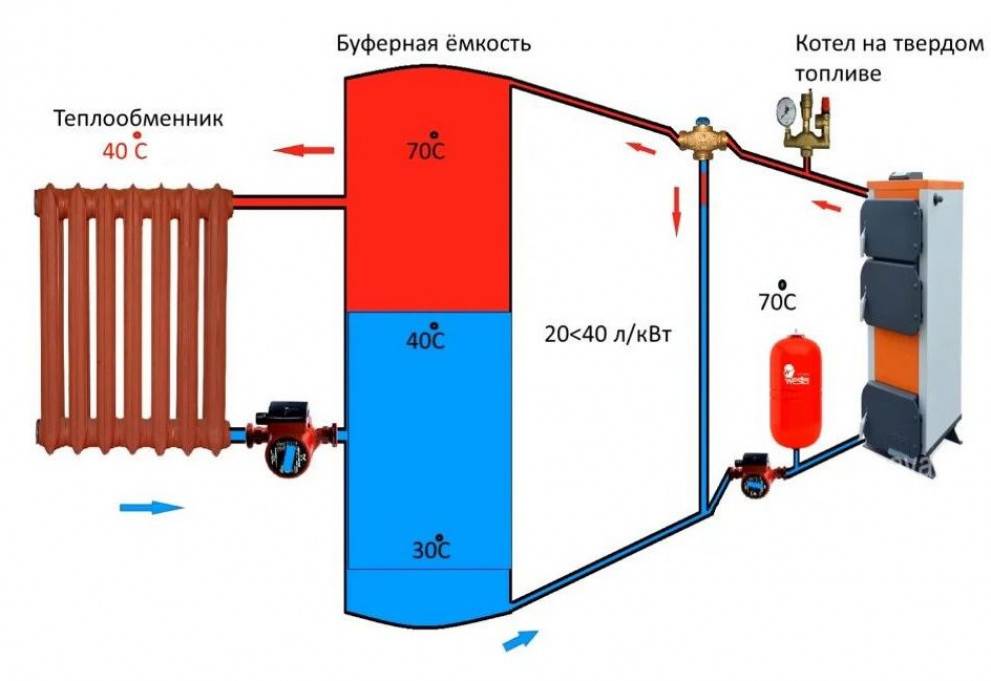

Cистема отопления с твердотопливным котлом и теплоаккумулятором.

Когда температура воздуха (теплоносителя) повышается до установленного значения, датчик выключает насос, и подача тепла прекращается. Температура теплоносителя в баке при этом немного уменьшается, т.к. часть энергии была передана в систему отопления. Следует отметить, что из-за хорошей теплоизоляции теплоаккумулятора, теплоноситель, находясь внутри бака, сам по себе остывает очень медленно. Циклы включения и выключения насоса продолжаются до тех пор, пока температура теплоносителя в теплоаккумуляторе будет оставаться выше, чем в системе отопления. А дом при этом не будет остывать.

Специалисты по-разному оценивают экономический эффект от установки теплоаккумулятора. Этот эффект зависит от многих факторов, о некоторых из них речь пойдет ниже. В среднем, он составляет от 20%, т.е. экономится каждый 5-й рубль. Отметим, что тепловой аккумулятор особенно эффективен в межсезонье, с его частыми температурными скачками.

И тут возникает еще одно полезное свойство теплового аккумулятора – помимо повышения безопасности дома и экономии ваших денег, он еще и дарит вам комфорт. Во-первых, с появлением в вашем доме буферной емкости, вам придется гораздо реже загружать топливо в котел. Если вы все рассчитали и установили правильно, если в вашем доме хорошая теплоизоляция, применяя теплоаккумулятор, вы сможете топить свой твердотопливный котел не несколько раз в день, а до 1 раза в 2 суток.

Во-вторых, тепловой аккумулятор способен сгладить «температурные скачки», связанные с остыванием теплоносителя в системе отопления, т.к. эта система становится более устойчивой и инерционной. В-третьих, он помогает упростить обслуживание твердотопливного котла и даже повысить срок его службы. В-четвертых, с помощью теплоаккумулятора можно дополнительно обеспечить ваш дом горячей водой, но данная возможность предусмотрена не во всех моделях.

Блиц-советы

Советы по изготовлению:

  1. Для аккумулирующих емкостей с нуля лучшим вариантом будет использование листового металла толщиной в 2 мм.
  2. Сварить установку можно и из нержавейки, но это обойдется несколько дороже.
  3. Чтобы упростить процесс изготовления и утепления лучше делать теплоаккумулятор прямоугольной формы.
  4. Не используйте для устройства бочки из пластмассы, они не выдерживают высоких температур. Исключением являются бочки с маркировкой до 100 ºС.
  5. В крышку нужно вмонтировать предохранительный клапан, с помощью которого выпускать избыточное давление.
  6. Заводской змеевик можно заменить на стальной гофрированный шланг, что увеличит общую площадь теплообмена.
  7. Чтобы пластиковые баки не теряли своей формы их необходимо заключить в каркас из решетки.
  8. Маленькие тепловые аккумулятора можно применять для водяного теплого пола в качестве подпитки.

Создание и подключение

Подобное устройство без труда можно изготовить своими руками – для этого достаточно иметь под рукой сварочный аппарат и уметь им пользоваться. Все операции необходимо выполнять в определенной последовательности:

  1. произвести расчет объема емкости;
  2. изготовить хорошо утепленный бак – для этого можно использовать либо листовое железо, либо обыкновенные трубы большого диаметра; полученная емкость должна быть полностью герметичной;
  3. в верхней точке и в нижней точке емкости следует врезать по два патрубка – это будут подающие и обратные трубопроводы;
  4. вверху емкости теплоаккумулятора приваривают минимум две муфты диаметром 1,5 дюйма;
  5. в муфты своими руками монтируют термометр, а также взрывной клапан;
  6. стационарным трубопроводом взрывной клапан подключают к дренажному каналу;
  7. бак необходимо теполизолировать – для этого используют строительную монтажную пену.

При этом расчет объема емкости и ее толщины следует производить до начала всех работ по изготовлению устройства.

Способы подключения

Технология установки теплоаккумулятора дома зависит от типа циркуляции воды в системе. При гравитационном способе оборудование монтируют в систему максимально близко к котлу. В случае принудительной циркуляции при помощи насоса бак размещают также на максимальном расстоянии от котла.

При этом для работы понадобится продуманная, нарисованная схема и поддержание температуры в помещении для установки емкости в пределах 10-35°С. Кроме того, следует обеспечить свободный доступ к патрубкам, чтобы потом можно было проводить ремонт и профилактическую работу.

Теплоаккумулятор, предназначенный для врезки в котел, устанавливают прямо в котельной – он не должен быть выше самого котла.

Как выбрать нужный теплоаккумулятор

Для начала вам предстоит рассчитать объем теплоаккумулятора

Это важно, т.к. от объема зависят габаритные размеры буферной емкости

Следует помнить, что вам еще нужно найти «правильное» место в доме, чтобы, сначала внести туда через дверные проемы немалый по ширине и высоте тепловой аккумулятор, а потом еще и установить его рядом с твердотопливным котлом, как это чаще всего происходит на практике. Разумеется, точные расчеты может сделать только специалист, т.к. для этого требуется учесть множество специфических факторов, но в любом случае нужно понимать, какую примерно буферную емкость вы покупаете.

Теплонакопитель Эван GTV 500-1.5 имеет размеры 1665 х 743 х 743 мм и весит 180 кг.

Объем теплоаккумулятора напрямую зависит от мощности твердотопливного обогревательного котла. Существует несколько методик предварительного расчета, основанных на определении способности твердотопливного котла нагреть необходимый объем рабочей жидкости до температуры не менее 40°C за время сгорания одной полной загрузки топливом, т.е. примерно за 2-3 часа. Считается, что так достигается максимальный КПД котла с максимальной же экономией топлива.

Но, как правило, для начала можно воспользоваться следующей методикой расчета: 1 КВт мощности твердотопливного котла должен соответствовать не менее 25 литрам, но и не более 50 литрам объема, подключаемого к нему теплоаккумулятора.

Таким образом, при мощности отопительного котла, равной 15 кВт, емкость теплового аккумулятора должна быть не менее: 15*25 = 375 литров. И не более 15*50 = 750 литров. Лучше выбирать с запасом, т.е. порядка 400-500 литров.

Вообще, производители теплоаккумуляторов предлагают изделия самых разных объемов – от 40 до 10 000 литров

Внимание! Тепловые аккумуляторы емкостью более 500 литров могут не пройти в дверной проем вашего дома

Далее придется определиться с типом теплоаккумулятора.

Расчет мощности теплоаккумулятора

Главным техническим параметром теплоаккумулятора является его полезный объем. От этого зависит количество тепловой энергии, способной аккумулироваться в воде.

Правильный расчет теплоаккумулятора для отопления начинается с анализа помещения.

Сначала определяется его площадь, исходя из чего рассчитывается минимальное значение мощности, необходимое для обогрева всех комнат в течение одного часа. Делается это с помощью следующей формулы:

Q=S/10

где Q – это тепловые потери здания или количество энергии для их компенсации, S – площадь дома.

Для помещения площадью 90 м² необходимо в час вырабатывать 9 кВт энергии. Далее следует рассчитать количество запасенной энергии в теплоаккумуляторе для отопления на 1 м³ воды. Этот показатель зависит от ее температуры. Чтобы избежать долгих вычислений в таблице показаны данные для различных значений отдачи энергии от теплоносителя воде в емкости.

Температура, °СЭнергия кВт/час
90/7023,26
80/5034,89
70/5517,45
80/3058

Предположим, что применяется стандартный температурный режим отопления 80/30. В таком случае при расчете теплоаккумулятора для отопления, предназначенным для эффективной работы в течение 12 часов, общий полезный объем будет равен:

V=12*9/(58)=1,86 м³

Для заполнения такого объема необходимо будет изготовить конструкцию цилиндрической формы с радиусом 1 м и высотой 2,3 м.

Расчет объема накопительного бака

Данное решение заключается в том, что теплоаккумулятор, сделанный своими руками, представляет собой обычную утепленную емкость с двумя патрубками для присоединения к системе отопления. Суть заключается в том, что котел в процессе работы частично направляет тепловой носитель в накопительный бак, когда радиаторы в этом не нуждаются. После отключения источника тепла происходит обратный процесс: работа системы отопления поддерживается водой, поступающей из аккумулятора. Для этого нужно будет правильно выполнить обвязку накопительной емкости с теплогенератором.

Первым делом надо определить объем бака для аккумуляции тепловой энергии и произвести оценку возможности его размещения в котельной. Кроме того, изготовление теплоаккумуляторов для твердотопливных котлов необязательно начинать с нуля, есть различные варианты подбора готовых сосудов подходящей вместительности.

Мы предлагаем ориентировочно определить объем бака самым простым способом, основанным на законах физики. Для этого надо иметь такие исходные данные:

  • тепловая мощность, потребная на обогрев дома;
  • время, в течение которого источник тепла будет отключен и его место займет аккумулирующая емкость для отопления.

Способ расчета покажем на примере. Есть здание площадью 100 м2, где теплогенератор простаивает 5 часов в сутки. Укрупненно принимаем необходимую тепловую мощность в размере 10 кВт. Это значит, что каждый час аккумулятор должен отдавать в систему 10 кВт энергии, а на весь промежуток времени ее надо накопить 50 кВт. При этом вода в баке нагревается минимум до 90 ºС, а температура на подаче в системах отопления частных домов при стандартном режиме принимается равной 60 ºС. То есть, разность температур составляет 30 ºС, все эти данные мы подставляем в хорошо знакомую из курса физики формулу:

Поскольку мы хотим узнать количество воды, что должен содержать тепловой аккумулятор, то формула принимает такой вид:

  • Q – общий расход тепловой энергии, в примере равен 50 кВт;
  • с – удельная теплоемкость воды, составляет 4.187 кДж / кг ºС или 0.0012 кВт / кг ºС;
  • Δt– разность температур воды в баке и подающем трубопроводе, для нашего примера это 30 ºС.

m= 50 / 0.0012 х 30 = 1388 кг, что занимает ориентировочный объем 1.4 м3. Итак, тепловая батарея для твердотопливного котла емкостью 1.4 м3, наполненная водой, нагретой до 90 ºС, будет обеспечивать дом площадью 100 м2 теплоносителем с температурой 60 ºС в течении 5 часов. Потом температура воды упадет ниже 60 ºС, но еще какое-то время (3—5 часов) понадобится на полную «разрядку» аккумулятора и остывание помещений.

Важно! Для того чтобы тепловой аккумулятор, изготовленный своими руками, успевал полностью «зарядиться» во время работы котла, последний должен иметь не менее чем полуторный запас по мощности. Ведь отопителю надо одновременно обогревать дом и загружать накопительный бак горячей водой

Что такое теплоаккумулятор буферная емкость и его назначение.

Назначение теплоаккумулятора (ТА) будет легче описать на нескольких примерах-задачах.

Задача первая . Система отопления построена на основе твердотопливного котла. Постоянно отслеживать температуру теплоносителя на подаче и вовремя подбрасывать дрова нет возможности, в результате чего температура подачи то превышает нужную нам, то снижается ниже нормы. Как обеспечить поддержание требуемой температуры теплоносителя?

Задача вторая . Дом отапливается электрокотлом. Электроснабжение – двухтарифное. Как снизить затраты на электроэнергию, уменьшив энергопотребление днем и увеличив ночью?

Задача третья . Имеется система отопления, в которой тепло вырабатывается теплогенераторами, работающими на различных видах топлива и энергии – напр. газе, электричестве, солнечной энергии (гелиоколлекторы), энергии земли (тепловой насос). Как обеспечить их эффективную работу без потерь выработанного тепла, когда в нем нет потребности, при этом обеспечить дом теплом в период пикового энергопотребления?

Не особо вдаваясь в теорию теплотехники, для всех задач напрашивается решение в виде установки в систему буферной емкости, которая служила бы резервуаром для теплоносителя и в которой его температура поддерживалась бы на заданном уровне. Именно такой буферной емкостью и является теплоаккумулятор. Для решения этих задач, теплоаккумулятор обычно включается «в разрыв» системы с образованием котлового и отопительного контуров. Условная схема включения теплоакумулятора в систему отопления изображена ниже на рисунке.

Рис. Принципиальная схема включения буферной емкости (теплоакумулятора)

С различными способами включения буферной емкости в систему отопления можно ознакомиться в статье «Схемы подключения теплоаккумулятора».

В настоящее время тепловые аккумуляторы чаще всего используются в системых отопления с твердотопливными котлами. В этих системах использование теплоаккумулятора позволяет реже загружать топливо, обеспечить комфортное обеспечение теплом независимо от колебаний температуры теплоносителя на выходе из котла. Часто буферные емкости устанавливаются с электрокотлами для экономии средств за счет пониженного ночного тарифа и в комбинированных системах с одновременным использованием твердотопливных и электрических котлов. Теплоаккумулятор (ТА) бывает полезным в системах и с газовыми котлами, особенно, когда минимальная тепловая мощность котла превышает тепловую нагрузку объекта. За счет более продолжительных периодов «загрузки» ТА (нагрева теплоносителя) удаётся избежать «тактования» котла.

Кроме использования в качестве буферной емкости, ТА выполняет функцию гидравлического разделителя. Особенно это свойство теплоаккумулятора востребовано в системах с генераторами тепла, работающих на различающихся видах энергии (в т.ч. альтернативной). Как правило, эти источники тепла работают на специальных теплоносителях, которые не допускают смешения с другими типами, требуют уникального температурного и гидравлического режима, часто несовместимого с режимами контура отопления (радиаторного, теплого пола). Так, например, диапазон температур теплового насоса составляет обычно

5°C, а в контуре распределения тепла диапазон температур может быть значительно больше (10-20°С). Для разделения контуров, теплоаккумулятор может быть оборудован дополнительными встроенными теплообменниками.

Как подключить

Человек, который много раз сталкивался с устройством систем отопления, без труда должен изготовить тепловой аккумулятор своими руками и произвести дальнейшее подключение. Не должна составить особой сложности подобная работа и для новичка.

Словами схему подключения можно описать следующим образом:

  1. Транзитом сквозь весь бак должен проходить по тепловому аккумулятору обратный трубопровод, на его концах должны быть предусмотрены полуторадюймовый вход и выход
  2. Вначале между собой соединяются обратка котла и бак. Между ними должен размещаться циркуляционный насос, гонящий воду из бочки в отсекающий кран, расширительный бак и отопительный прибор
  3. Циркуляционный насос и отсекающий кран также монтируют со второй стороны
  4. Соединять подающий трубопровод необходимо по аналогии с предыдущим, однако теперь тепловые насосы не устанавливаются

Стоит отметить, что подобным образом подключается теплоаккумулятор к отопительной системе, работающей на базе всего одного котла. Если их количество увеличивается, схема значительно усложнится.

Емкость должна дополнительно оснащаться термометром, датчиками давления внутри и взрывным клапаном. Накапливая постоянно тепло, бочка может со временем перегреться. Чтобы не допустить взрыва, необходимо сбрасывать периодически избыточное давление.

Теплоаккумулятор и разные виды отопительных систем

Устанавливать тепловой аккумулятор можно совместно с различными отопительными системами. Взаимодействуя с каждой из них, он предоставляет ряд преимуществ и быстро окупается.

Наиболее распространены теплоаккумуляторы, установленные совместно отопительным оборудованием, работающем на твердом топливе, у которых количество остатков минимально. Доведя КПД до максимально-возможного, они очень быстро разогревают отопительные радиаторы, которые вскоре изнашиваются. Часть вырабатываемой энергии лучше копить и воспользоваться, когда в ней действительно возникнет потребность.

Двукратный ночной тариф за электроэнергию – проблема для владельцев электрических отопительных котлов. Таким образом в дневное время теплоаккумулятор будет накапливать в себе тепло по более выгодной стоимости, а в ночное – отдавать его отопительной системе.

Применяются подобные установки в многоконтурных системах, распределяя воду между контурами. Если установить патрубки на разных высотах, можно осуществить отбор воды с разной температурой.

Варианты модернизации

Глядя на простейший теплоаккумулятор своими руками, человек с инженерным образованием наверняка задумается о вариантах его модернизации. Сделать это можно следующими способами:

  • Внизу устанавливают еще один теплообменник, посредством которого может происходить аккумуляция энергии, полученной солнечным коллектором
  • Можно разделить внутреннее пространство бака на несколько секций, сообщающихся между собой, чтобы расслоение жидкости по температурам было более выраженным
  • Тратиться на теплоизоляцию или нет – каждый решает сам для себя. Но несколько сантиметров пенополиуретана существенно снизят тепловые потери
  • Увеличив количество патрубков, можно будет монтировать установку к более сложным отопительным системам с несколькими контурами, работающими независимо
  • Можно сделать дополнительный теплообменник, в котором будет накапливаться питьевая вода

Видео — Тепловой аккумулятор в доме с периодической топкой

https://youtube.com/watch?v=rgMQG7RLCew

Подводим итоги

Собирать теплоаккумуляторы своими руками может абсолютно каждый. Для него нет необходимости покупать дорогостоящее оборудование, а самая простая модель состоит из комплектующих, которые у хорошего человека всегда в гараже или кладовой.

Все те, кто не доверяет самодельным устройствам, могут ознакомиться с богатым выбором моделей на рынках. Их стоимость более чем приемлемая, а вложенные средства быстро окупаются.

Как изготовить теплоаккумулятор своими руками?

Устройство аккумулятора и принцип работы довольно просты. Даже изготовленные собственноручно резервуары могут повысить эффективность домашней системы отопления и сделать эксплуатацию намного удобнее.

Особенности устройства

Основа конструкции – это надежный резервуар могущий выдержать перепады давления. Для этой цели можно использовать старые газовые баллоны или иные емкости промышленного назначения. В системах без циркуляционного насоса установка должна производиться выше ниже радиаторов. Вода будет циркулировать естественным способом подчиняясь законам гравитации.

В домашних условиях нецелесообразно нарушать целостность бака для установки теплообменников. В большинстве случаев переоборудование сводится к просверливанию двух отверстий на верхней и нижней границах уровня, куда и подключаются подающий и отводящий патрубки.

Поток теплоносителя просто проходит через бак, который выступает в качестве буферной емкости. В случае перегрева котла он воспринимает на себя излишнюю тепловую энергию. По окончанию работы котла, вентили подающего и обратного трубопроводов перекрываются, таким образом, поток теплоносителя начинает идти исключительно через аккумулятор.

Если резервуар не оснастить собственным циркуляционным насосом, в случае монтажа вверху то движение теплоносителя остановится. Не лишним будет и монтаж электрического нагревателя, его установить достаточно просто в отличие от внутренних теплообменников.

Расчет объема и мощности

Выбор объема резервуара неразрывно связан с мощностью котла и объемом помещения где он будет находиться. Чем больше емкость тем больше вес, поэтому монтаж на перекрытиях производится исходя из их материала и веса наполненного бака.

Если помещение необходимого объема отсутствует, а меньшая мощность не удовлетворяет расчетным параметрам, то устанавливают два бака в разных помещениях здания. Не рекомендуется приобретать аккумулятор с емкостью большей чем расчетная поскольку мощность котла должна быть в два больше и система будет работать неэффективно.

За расчетное берется условие что при расходе 1 КВт тепловой энергии на нужды отопления, требуется от 25 до 50 литров теплоносителя. Предполагается, что аккумулирование составит 90 градусов, а после того как он включится в работу, разрядка будет продолжаться до 50 градусов. Выбор мощности производится по таблице учитывающей эту разницу.

Объем теплового аккумулятора, м30,350,50,811,5233,5
Величина отдаваемого теплапри разности температур в 40 ⁰С, кВт/ч2030455885115170210

Рекомендации по изготовлению

При самостоятельном изготовлении прямоугольного резервуара из листового металла, следует особое внимание уделить сварным швам. При отсутствии опыта лучше обратиться к квалифицированному сварщику который правильно подберет электроды и сделает соединение

При несоблюдении технологии даже выполненный из нержавеющей стали агрегат даст течь по швам.

Необходимо оборудовать вентилями входящий и уходящий трубопроводы. Подключение насоса выполнять параллельно с обратным клапаном, а установку ТЭНа производить только на дне. При использовании нержавеющей стали, монтаж аккумулятора выполняется исключительно на нижнем этаже.

Чем утеплить?

Выбор утепляющего материала зависит от формы бака, в остальном они все показывают достаточно высокую эффективность:

  • Цилиндрический бак — применяются рулонные фольгированные утеплители в комплексе с гибкими плитами из минеральной ваты.
  • Прямоугольный бак — жесткие плиты применяемые в утеплении фасадов, пенопласт или гибкие утеплители.

Материалы для изготовления емкости

В идеале резервуар изготавливается из нержавеющей стали, чтобы устройство могло функционировать долгие годы без риска коррозии. Но использование такого материала серьезно удорожает конструкцию.

Самодельный теплоаккумулятор можно выполнить из металлической бочки подходящего объема, если толщина стенок составляет не менее 3 мм. Торцы бочки завариваются герметичными крышками.

Самодельный теплоаккумулятор

Резервуар также можно сварить из листового металла толщиной от 3 мм, в этом случае его удобнее сделать прямоугольной формы. Тем более, такая конструкция упрощает расчеты требуемого объема.

Не стоит использовать бочки из полимерных материалов, так как вода в теплоаккумуляторе может нагреваться до 90 градусов. Исключением являются полимерные емкости, маркировка которых указывает, что материал выдерживает нагрев до 100 градусов.

Такая пластиковая емкость как еврокуб может применяться только в качестве теплоаккумулятора для системы теплого пола. Материал изготовления еврокуба рассчитан на максимальный нагрев до 70 градусов, а в контур теплых полов подается теплоноситель, нагретый до 45-50 градусов.

Тепловой аккумулятор из еврокуба

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку.

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается. При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Как работает система отопления с теплоаккумулятором

Теплоаккумулятор для котлов отопления – это часть системы отопления, предназначенная для увеличения времени между загрузками твердого топлива в котел. Он представляет собой резервуар, в который нет доступа воздуха. Он утеплен и имеет достаточно большой объём. В тепловом аккумуляторе для отопления всегда есть вода, она же циркулирует по всему контуру. Конечно, в качестве теплоносителя может быть и незамерзающая жидкость, но все же из-за своей дороговизны в контурах с ТА ее не используют.

Помимо этого в заполнении системы отопления с теплоаккумулятором антифризом нет смысла, так как такие резервуары ставятся в жилых помещениях. И суть их применения заключается в том, чтобы температура в контуре всегда была стабильной, а соответственно вода в системе теплой. Применение большого теплового аккумулятора для отопления в загородных домах временного проживания нецелесообразно, а от маленького резервуара толку мало. Это связано с принципом работы аккумулятора тепла для системы отопления.

  • ТА находится между котлом и системой отопления. Когда котел нагревает теплоноситель – он попадает в ТА;
  • затем вода поступает по трубам в радиаторы;
  • обратка возвращается в ТА, а затем сразу в котел.

Хоть аккумулятор тепла для системы отопления – это единый сосуд, из-за его больших размеров направление потоков вверху и в низу отличаются.

Чтобы ТА выполнял свою основную функцию аккумулирования тепла, эти потоки нужно перемешивать. Сложность заключается в том, что высокая температура всегда поднимается, а холод стремится опуститься. Нужно создать такие условия, чтобы часть тепла опускалась ко дну теплового аккумулятора в системе отопления и нагревала теплоноситель обратки. Если температура выровнялась во всём резервуаре, то он считается полностью заряженным.

После того как котел выпалил все что в него загрузили, он перестает работать и в дело вступает ТА. Циркуляция продолжается и он постепенно отдает свое тепло через радиаторы в помещение. Все это происходит до того момента, пока в котел опять не поступит очередная порция топлива.

Если накопитель тепла для отопления маленький, то его запаса хватит совсем ненадолго, при этом время нагрева батарей увеличивается, так как объём теплоносителя в контуре стал больше. Минусы использования для домов временного проживания:

  • увеличивается время прогрева помещения;
  • больший объём контура, что делает заполнение его антифризом дороже;
  • более высокие расходы на монтаж.

Как вы понимаете заполнять систему и спускать воду каждый раз, когда вы приезжаете на свою дачу, по меньшей мере, хлопотно. Учитывая, что один только бак будет литров 300. Ради нескольких дней в неделю идти на такие меры бессмысленно.

В резервуар встраиваются дополнительные контуры – это металлические трубы-спирали. Жидкость в спирали, не имеет прямого контакта с теплоносителем в теплоаккумуляторе для отопления дома. Это могут быть контуры:

  • ГВС;
  • низкотемпературного отопления (теплый пол).

Таким образом, даже самый примитивный одноконтурный котел или даже печка может стать универсальным нагревателем. Он обеспечит весь дом необходимым теплом и горячей водой одновременно. Соответственно производительность нагревателя будет использована в полной мере.

В серийных моделях, изготовленных в производственных условиях, встраиваются дополнительные источники подогрева. Это тоже спирали, только они называются электрическими тэнами. Их зачастую несколько и они могут работать от разных источников:

Такой подогрев относится к дополнительным опциям и не является обязательным, учитывайте это, если решили сделать теплоаккумулятор для отопления своими руками.

Заключение

После того, как вы сделали накопительную емкость, сумели сделать правильную обвязку, надо заняться теплоизоляцией агрегата. Изготовленный из металла теплоаккумулятор, без должной изоляции будет раздавить драгоценное тепло направо и налево. Здесь можно использовать любые подручные материалы, начиная с минеральной ваты, заканчивая пенополистиролом.

Свой тепловой аккумулятор вы можете утеплить, как вам угодно. Главное, что бы емкость выполняла задачу термоса, теплообмен между стенками накопителя и атмосферным воздухом отсутствовал. Когда у вас стоит одноконтурный котел с естественной циркуляцией, утепление накопительной емкости должно быть усиленным. В противном случае (чердак одно из самых холодных мест в доме), ваш котел будет постоянно работать с повышенной нагрузкой, а система отопления будет пополняться уже остывшим теплоносителем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
