Укладка труб в частном доме
Чтобы водяной теплый пол работал эффективно и был достаточно надежным, трубы нужно укладывать на определенном расстоянии друг от друга. Обычно значение шага варьируется в пределах от 15 до 35 см и определяется в зависимости от требуемой теплоотдачи – для более эффективного нагрева шаг нужно уменьшать. Экономить на трубах не стоит – слишком большой шаг приведет к неравномерному прогреву участков пола, что приведет к ощутимому снижению комфорта.
Суммарная длина труб для одного помещения рассчитывается по следующей формуле:
- D = S / M * k, где
- D – общая длина труб,
- S – площадь комнаты,
- M – шаг укладки,
- k – коэффициент запаса, варьируется в пределах от 1,1 до 1,4.
Обычно для 1 кв.м. площади помещения требуется около 1,5-3,5 м труб.
Важный момент – раскладка трубопровода, которая может выполняться по одной из следующих схем:
- «Змейка». Хороший вариант для небольших помещений. Поскольку площадь невелика, температура в трубах практически не снижается на протяжении всего контура.
- «Улитка» и «двойная змейка». Такие варианты раскладки подойдут для помещений среднего размера. Благодаря близкому расположению подающего и обратного контура пол будет прогреваться равномерно.
- Схема, включающая несколько контуров. Для полноценного и эффективного отопления больших помещений целесообразнее всего обустраивать несколько отдельных контуром, которые обеспечат хорошую теплоотдачу и будут достаточно надежными.

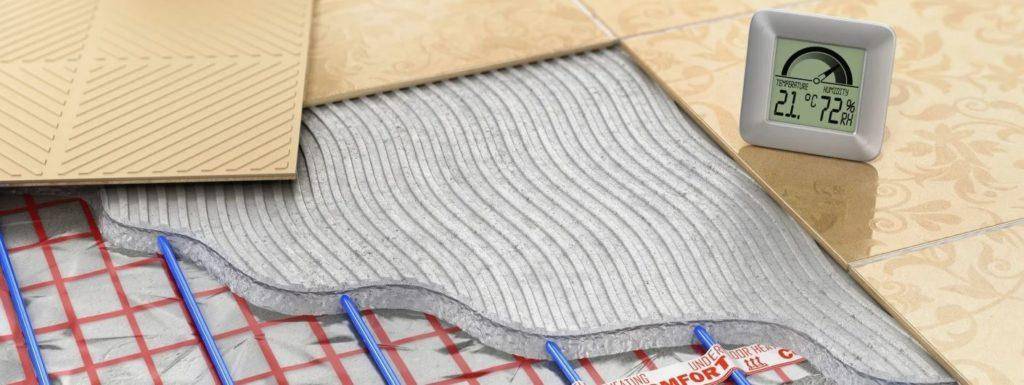

Устройство водяного тёплого пола
Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой несёт свою функцию. Состоит из: основания, гидро и тепло прослойки, армирующего изделия, нагревательного элемента и стяжки из бетона.
На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.
Чаще, самостоятельная укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки. Но возможен «сухой» монтаж, он применяется в домах с деревянными перекрытиями.
Советы профессионалов
Расчёты и составление схем целесообразнее доверять специалистам, у которых есть опыт обустройства водяных тёплых полов на кухне от отопления. Отзывы о мастерах есть на интернет ресурсах. Специалисты должны правильно рассчитать длину водяного контура, мощностные характеристики, расстояние между трубами. Нужно учесть особенности помещения и параметры отопительного оборудования. Если всё это высчитывать самостоятельно, могут появиться неточности, которые в итоге сделают систему низкоэффективной и энергозатратной
Так же важно подобрать качественные элементы системы, ведь ремонт потом обойдётся очень дорого.
Перед тем, как устанавливать тёплые полы, нужно обязательно убедиться в том, что основание идеально ровное. Допустим перепад не более 0,5 см.
Толщина утеплителя зависит от чернового пола, климатической зоны, этажности. Когда нужно постелить теплоизолятор толще 50 мм, специалисты рекомендуют приобретать не одну плиту, а две тонких. Толстый теплоизолятор лучше применять для утепления стены, так как она не гнётся. У двух тонких плит имеется больший запас изгиба до момента появлений трещин, чем у одной толстой. Эта способность позволяет утеплителю компенсировать возможные неровности основания.
Монтаж системы тёплых полов нужно делать не спеша, не сокращая сроки застывания бетона.
Для склеивания и затирки подбирают специальные растворы, подходящие под систему тёплых полов.
Перед тем, как приклеивать демпферную ленту, нужно позаботиться о том, чтобы стена была ровная. Иначе могут получиться воздушные «карманы». Места, куда примыкает лента, выравнивают раствором с помощью шпателя или мастерка.
Выбор коллекторно-смесительного узла
Выбор коллектора (см. виды, принцип работы и монтаж коллектора, схема подключения и настройка) напрямую связан с количеством контуров, которые планируется монтировать. Устройство должно обладать столькими выходами, сколько их будет иметь конструкция водяного пола.
Прибор позволяет осуществлять регулировку и подачу нагретого теплоносителя в систему, и отводить его обратно в устройство после отработки.
Самая простая модель корректора имеет лишь вентиля запорного типа, и с помощью него нельзя производить регулировку работы конструкции. Более дорогие устройства оборудованы клапанами для регулировки, они дают возможность самостоятельно устанавливать уровень интенсивности водяных потоков, в отдельности для каждого контура.
Помимо этого, обязательный атрибут любого коллектора — воздухоотводящий клапан и сливной кран, для аварийных случаев. Чтобы устройство работала нормально, следует лишь раз произвести настройку всех клапанов, согласно требуемым параметрам.
Стоит заметить, что чаще устанавливаются не дорогие модели коллекторов. Но если у вас нет потребности в экономии, то лучше купить модель с сервоприводами, и имеющую смесительные узлы. Данный прибор позволяет автоматически регулировать степень нагрева подаваемой воды в водяной пол.
Установка коллектора осуществляется непосредственно в отапливаемом помещении или в комнате рядом. Для монтажа прибора изготавливается специальный шкаф, его стандартный размер 50 на 50, а глубина 12 — 15 см. Размещается он выше поверхности тёплого водяного пола. Не редко, чтобы коллекторный шкаф не портил интерьер помещения, его утапливают в стене.
Коллектор для теплого пола. Три способа настройки расходомеров.
Watch this video on YouTube
Видео: водяной теплый пол в квартире
Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.
Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.
Виды теплых полов
Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.
Электрический пол под плитку
Подогрев на основе воды
В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.
Водяной теплый пол
Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.
Принцип действия водяного теплого пола
Нагрев при помощи кабеля
Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.
Монтаж кабельного теплого пола
Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.
Нагревательный кабель
ИК пол
Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.
ИК теплый пол под ламинат
Таблица. Сравнение характеристик разных систем.
Характеристика | Водяной пол | Электрический пол |
---|---|---|
Наличие ЭМИ | Нет | Возможно, в зависимости от типа кабеля |
Возможность обустройства в многоквартирных домах | Только в новостройках при наличии отдельного подключения | Да |
Быстрое управление настройками | Нет | Да |
Зависимость от сезона отопления | Да – в квартирах и нет – в частных домах | Нет |
Сроки монтажа | Длительные из-за необходимости заливки стяжки | Короткие |
Возможность укладки любого финишного покрытия | Да | Определенные типы покрытий нельзя класть поверх электрического пола |
Простота ремонта | Сложный ремонт | В случае с ИК полами – быстрый ремонт |
Цены на электрический теплый пол «Теплолюкс»
электрический теплый пол теплолюкс
Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.
ИК пленка для теплого пола
Система управления и опрессовка контура
Система управления водяным тёплым полов включает:
- Насос;
- Котёл;
- Коллектор;
- Терморегулятор.
Компоновка всех элементов с соблюдением технических параметров, очень сложная теплотехническая задача. В расчёт принимается масса параметров начиная от количества фитингов и длины труб, и оканчивая толщиной стен и регионом страны. В общих чертах можете ориентироваться на следующие данные:
- Насос можно использовать только циркуляционный. «Мокрый» тип насоса, надёжнее «Сухого» и менее требователен в обслуживании.
Для расчёта производительности используйте следующую формулу:
Р = 0,172 х W.
Где W – мощность отопительной системы.
Например, при мощности системы 20 кВт, производительность насоса должна быть 20 х 0,172 = 3,44 м3/ч. Округляют результат в большую сторону.
Напор высчитывается более сложной методикой. Ведь трубы расположены горизонтально, а характеристика насоса показывают вертикальный напор. Используйте следующую формулу: H = (L * K) + Z/10. Где L – общая длина контуров, К – коэффициент потерь давления от трения (указан в паспорте трубы, переводится в Мпа), Z – коэффициент ослабления напора в дополнительных элементах
Z1 – 1,7 вентиль термостата;
Z2 – 1,2 смеситель;
Z3 – 1,3 вентили и фитинги.
На примере это выглядит так, допустим, имеются 3 контура, по 120 м. В сумме есть 18 фитингов, 3 вентиля термостата, 1 смеситель. Труба – гофрированная нержавейка ø16 мм, коэффициент потерь 0,025 Мпа.
H = (120*3*0,025) + ((1,7 * 3) + (1,3 * 1) + (1,2 * 18))/10 = 9 + (5,1 + 1,3 + 21,6)/10 = 11,8 м. Результат округляется в большую сторону – напор насоса 12 м.
- Мощность котла рассчитывается по формуле W = S * 0,1. Где S — площадь дома. Есть ещё масса поправочных коэффициентов, в зависимости от толщины и материала стен дом, климата региона, этажности, наличия смежных комнат.
Учтите, что температура воды на выходе должна быть более 30 — 35́˚C. Чтобы выдержать такую температуру, перед коллектором устанавливают смеситель. В нём вода смешивается до нужной температуры перед подачей в контур.
- Коллектор регулирует подачу воды в каждом контуре. Без него, вода пойдёт по пути наименьшего сопротивления потоку, то есть по самому короткому контуру. Регулировка осуществляется сервоприводами, согласно данным от терморегулятора.
- Терморегуляторы наблюдают за температурой в контролируемых помещениях, снимая показатели с термодатчиков.
До опрессовки контура его промывают и только затем подключат к коллектору. Воду подают под обычным давлением, но температуру увеличивают на 4˚C в час, до 50 ˚C. В таком режиме система должна функционировать 60-72 часа
ВАЖНО: во время опрессовки требуется постоянный контроль!
В домашних условиях, без использования специального оборудования, опрессовывать повышенным давлением невозможно.
Если проверка не выявила изъянов монтажа, то можно приступать к дальнейшим операциям.
Утепление пола
В частном доме около 40% тепловых потерь происходят из-за недостаточно утепления горизонтальных поверхностей у фундамента здания. При длительной эксплуатации это может привести не только к снижению температуры в зимний период, но и к возникновению сырости, плесени и грибка. Для предотвращения этого необходимо выполнить комплекс мер, которые помогут в корне исправить сложившуюся ситуацию.
В качестве альтернативного решения проблемы специалисты рекомендуют применять несколько мер по их предотвращения. В первую очередь – требуется утеплить поверхность пола . Для этого необходимо использовать 2 вида материала:
- Теплоизоляционный. Он должен обладать низким коэффициентом теплопередачи, быть прост в обработке и монтаже. Для этой роли лучше всего подходят полимерные составы – пенополистирол и подобные ему материалы. Защитный. Теплоизоляция не обладает должным показателем механической прочности. Поэтому для защиты ее от возможных повреждений можно установить листы гипсоволокна, толщиной до 10 мм.
Однако монтаж подобной системы не будет способствовать повышению температуры. Поэтому для создания комфортного микроклимата следует установить энергосберегающие теплые полы. О них нужно рассказать подробнее.
Стоимость
Стоимость зависит от выбора комплектующих и примерно одинакова
В настоящее время сложилась ситуация, в которой трудно отдать преимущество водяным или электрическим системам. Применение качественных материалов и компонентов сделало стоимость теплых полов всех типов приблизительно одинаковой – в пределах 11-15 долларов США на 1 кв.м. отапливаемого помещения (с учетом монтажа специалистами).
Мнение эксперта
Чебатков Максим Павлович
Специалист по бытовой техники и её ремонту
Сэкономить можно, приобретая оборудование и материалы малоизвестных компаний, но качество в этом случае не гарантировано. Из общей картины выделяется только стержневой пол – новинка обойдется дороже хорошо известных аналогов на 35-40%.
Таким образом, при выборе и возможности, стоит отдать предпочтение водяной системе «теплый пол», которая несколько превосходит электрические аналоги по сумме показателей. Аргументами против этого является сложность и, главное, обязательное согласование с надзорными органами (последнее для установки в частном доме не актуально).
Как выбрать покрытие?
Резюмируем все вышесказанное и ответим на вопрос – на каком типе отделочного покрытия остановить свой выбор? Для теплых полов на воде не рекомендуется использовать:
- покрытия, созданные на основе бамбукового сырья;
- некачественный и толстый линолеум;
- паркет классический.
На полы, прогревающиеся от воды, можно укладывать определенного типа ламинат или ковролин
Они отлично сохраняют тепло, но важно следить, чтобы материал не перегрелся. Это – оптимальный вариант для спален и залов
Покрытия, созданные на основе ПВХ, также могут укладываться поверх полов. Хотя выглядят такие материалы обычно не очень презентабельно.
Теплый пол под ламинат
Керамическая плитка – вариант наилучший, но она не будет хорошо смотреться в спальне или детской. Зато в кухне или ванной она незаменима.
В целом, выбор напольного покрытия будет зависеть от огромного числа факторов – назначения помещения, условий эксплуатации, функциональности всей системы обогрева дома или квартиры, прочности покрытия и т. д. Лучший вариант – зал и комнаты застелить ковролином или ламинатом, а в кухне, санузле, ванной и коридоре закрыть теплые полы кафельной плиткой.
Выбираем покрытие
Практичные покрытия на кухне просто незаменимы для современного человека. Они должны отвечать таким требованиям:
- Гигиеничность – легко очищаться от загрязнений, попадания жира, легко воспринимать воздействие агрессивных средств бытовой химии.
- Влагостойкость. Кузня во всем доме – это второе помещение по уровню влажности после ванной комнаты, где поверхность пола подвергается активному влиянию воды.
- Износостойкость – пол должен быть устойчив к истиранию, быть долговечным и надежным.
- Ударопрочность. Следует отдавать предпочтение покрытию, которое сможет без повреждений перенести падения тяжелых предметов.
Указанные требования относится далеко не к каждому покрытию. А ведь помимо этого оно должно подходить к общему интерьеру комнаты, выглядеть эстетично, быть рекомендовано к использованию с обогреваемым полом. Лучше заранее изучить характеристики отделки, чтобы сделать правильный выбор.
Кафель
Это оптимальный выбор покрытия для кухни при планировании дополнительного монтажа обогрева. Керамическая плитка даже при сильном нагреве сохраняет свою экологичность. Также она не разрушается и не трескается при многократном нагревании и остывании, у нее максимальные показатели влагостойкости, ее просто чистить.
Плитка
Но большая скорость прогрева не всегда полезна для ног.
При подборе конкретного типа материала следует уделять внимание таким критериям:
Твердость – она измеряется по десятиступенчатой шкале Мооса. Для квартиры подойдет показатель 5 – 6.
Водопоглощение. В комнате с повышенной влажностью водопоглощение плитки не должно превышать 3 – 6%.
Износостойкость. Существует 5 различных классов
При незначительной нагрузке на пол подойдет материал 2-го класса, а остальных ситуациях 3 и 4.
Устойчивость химикатам
Плитка сама по себе является крепким покрытием, но особенно важно обращать внимание на эту характеристику для кухни.
Пористость. При укладке с теплым полом плотность плитки не должна быть слишком низкой.
После укладки плитки пол требуется проверять на ровность. Включать обогрев можно только полного просыхания клея, в Противном случае качество работ будет испорчено.
Наливное покрытие
Наливной пол – хороший выбор для кухни. Для его оформления не требуется стяжка, потому что он сам по себе способен выравниваться. Уход за такой поверхностью требуется минимальный, наливные полы отлично моются, не боятся влажности, царапин, ударов.
Еще одно достоинство – возможность выбрать оригинальную расцветку, даже при желании воплотить эффект 3D.
Но такая отделка все равно пока считается новинкой, поэтому и стоимость не самая доступная. Во многом качество зависит от профессионализма укладчика. Некоторые выполняют работу неаккуратно, в итоге пол смотрится неровным, а при свете солнца видна каждая точка или вздутый пузырек.
Прежде чем сделать выбор в пользу этого варианта требуется найти авторитетную фирму, которая идеально выполнит свою работу.
При правильном монтаже поверхность отличается длительным сроком службы – больше 50 лет. Она сохраняет свой первоначальный вид долгое время.
Пробка
В качестве пробкового покрытия для кухни больше подойдут клеевые разновидности. К достоинствам их использования именно в кухне относятся:
- в случае падения и удара об пол посуда не разобьется;
- приятно ходить босиком;
- материал является отличным теплоизолятором;
- хорошая звукоизоляция;
- не поддерживает горения;
- не выделяет токсинов;
- не скользит.
Пробка Несмотря на множество положительных отзывов, достоинств, есть и недостатки:
- высокая цена, больше ламината, линолеума;
- использование специального клея и лака для финишной отделки;
- недопустимо оставлять даже минимальные неровности на основании под пробковую поверхность;
- не получится уложить пол самостоятельно без услуг профессионалов;
- высокая вероятность царапин – легко повреждается во время перестановки мебели с ножками из металла, падении острых предметов или от когтей животных.
Условия заливки пола
Заливка водяного теплого пола.
Для теплого пола заливка выполняется с соблюдением некоторых условий, которые оказывают определенное влияние на качество. Для черновой первой заливки толщина стяжки должна составлять до 5 см. Этого вполне достаточно, чтобы обеспечить выравнивание пола, необходимую прочность самой отопительной системы.
Для чистовой финишной заливки толщина уже может быть совершенно другой, обычно она соответствует 5-10 см. Параметры зависят от назначения комнаты. Например, для жилых помещений достаточно 5-7 см, но для промышленных объектов, где нагрузки на систему будут большими, требуется толщина заливки уже в 10 см.
При выполнении такой работы необходимо помнить, что для теплого пола важно правильное распределение тепла, его аккумулирование, т.е. сохранение в течение довольно длительного времени. Слишком тонкий слой является неблагоприятным
Слишком тонкий слой является неблагоприятным.
Нельзя делать и слишком толстый слой заливки, так как для нагрева потребуется больше времени, а сама поверхность будет прогреваться не так хорошо. Специалисты для теплого пола советуют соблюдать оптимальное значение в 5-8 см.
Важно во время работ не забывать и о внешних условиях. Например, температура должна быть только плюсовой. Ни в коем случае нельзя начинать заливку при минусовых температурах, даже если планируется использовать присадки и прочие добавки
Ни в коем случае нельзя начинать заливку при минусовых температурах, даже если планируется использовать присадки и прочие добавки.
Когда стяжку проводить нельзя?
Схема теплого пола с системой крепящих скоб.
Во время работы по устройству теплого пола нужно внимательно следить за тем, чтобы все этапы соблюдались в той очередности, которая необходима. Нельзя начинать заливать поверхность пола в таких случаях:
- Если по стенам не выставлены разметки, по которым регулируется толщина стяжки.
- При отсутствии демпферной ленты или если она выложена крайне некачественно, отстает от поверхности стен, имеет разрывы.
- Нельзя заливать финишный слой до того, пока не будет проверена работоспособность всей системы, так как исправить неполадки потом будет уже нельзя. Придется снимать все бетонное покрытие и выполнять стяжку заново.
- Нельзя выполнять заливку водяного теплого пола, если вода в трубы не запущена, так как вес бетона их просто сомнет.
Дольше сохраняет тепло
Так как внутри трубы есть теплоноситель, то вся система якобы лучше сохраняет тепло, чем обычный греющий кабель под стяжкой.
Конкретно, на два часа дольше. У простых теплых полов это время равняется 2 часам, у электро-жидкостных – 4 часа.
То есть, чтобы вы понимали – площадь поверхности пола никак не меняется, материал и толщина стяжки тоже.
Кабель в трубе отдает тепло стяжке, обычный греющий кабель без трубы тоже отдаёт тепло стяжке.
В обоих случаях пол совершенно одинаково прогревается. И только за счет добавления в трубочку жидкости, каким-то магическим образом показатели должны измениться в несколько раз.
Грубо говоря, вы отдали жидкости 1кВт тепла и что она с ним должна сделать? Передать полу или сохранить, а может 1кВт сохранить и 1 кВт передать?
Вот так чудо система с КПД в 200%!
Когда помещению с его теплопотерями условно нужно 1кВт/ч тепловой энергии для поддержания 25С, то абсолютно без разницы откуда вы получите этот кВт (газ, электричество, твердое топливо) и как его передадите — конвекцией или инфракрасным излучением, теплым полом, водяным или электрическим, камином, радиаторами или тепловой пушкой!
Если взять трубу d-20мм (толщиной 2,5мм) и посчитать общий объем теплоносителя внутри нее, для стандартной длины электро-жидкостной системы в 56 метров получится примерно 10 литров.
В качестве эксперимента поставьте в комнате ведро воды, нагретой до 40 градусов, и дайте ему остыть до 20 градусов.
Даже один домашний кот со своей стабильной температурой тела в 38-39С привнесет в ваш дом гораздо больше тепла
У нагревателя типа – “кот домашний, обыкновенный”, тепловыделение в котоВт/часах постоянно, если не считать режимов повышенного энергопотребления, а у ведра с водой оно снижается по мере остывания.
Теперь понимаете, почему некоторые люди держат дома так много кошек
Как делают электрополы в кухонной зоне
Монтаж электрических тёплых полов на кухню начинается с расчёта площадей поверхности, которую нужно прогреть. Делают чертёж кухни и отмечают места, где будет установлена мебель, габаритная бытовая техника. Если предметы на высоких ножках, их в расчёт не берут. За полезную площадь берут разность между общей площадью и закрытой габаритной мебелью.
Длину греющей системы вычисляют, умножая расчётную площадь на величину удельной мощности тёплого пола.
Этот показатель имеет следующие нормативные величины:
- не более 120 ватт на квадратный метр, если тёплые полы устанавливают в качестве вспомогательного источника обогрева в доме или квартире;
- не более 150 ватт на квадратный метр, когда тёплый пол выступает в качестве основного источника обогрева.
Обязательно подготавливают поверхность: демонтируют старые напольные покрытия, и выравнивают черновое.
Этапы установки электрокабеля:
- Подготавливают место для терморегулятора. Перфоратором делают углубление в стене для терморегулятора. От него вниз делают штробу для кабелей — электрического силового, для датчика. В неё помещают гофрированную трубу таким образом, чтобы глухим концом гофра заканчивалась примерно в 6 см от стенки. Штробу заделывают гипсовой смесью.
- После того, как черновая поверхность будет тщательно выровнена, на неё нужно постелить отражающий фольгированный теплоизолятор, фольга должна быть наверху. Стыки склеивают скотчем.
- Для того, чтобы зафиксировать нагревательные секции, нужно прикрепить к теплоизолятору монтажную ленту с помощью дюбелей.
- Кабель следует укладывать равномерно, не допуская резких перегибов и излома.
- Затем полы заливают бетоном. Толщина слоя от 30 до 50 мм.
Способы подогрева грунта
Основная задача обогрева грунта в парнике — обеспечить нужную температуру для растений
Важно, чтобы при подогреве земля не пересыхала, поэтому рекомендовано делать совмещённое отопление
Для отапливания теплиц можно применять разные системы — тёплые полы (водяные, электрические, инфракрасные) или воздушный обогрев.
Водяной пол
Тёплый водяной пол — многослойная конструкция, в которой каждый слой играет свою роль. Основной элемент — трубопровод, по нему циркулирует теплоноситель. Трубы бывают металлические, полимерные и из поликарбоната.
Трубопровод пола укладывается по разным схемам: «улитка» или «змейка», и подключается к коллекторной группе, она подсоединяется к источнику питания — котёл, бойлер или центральное отопление.
К плюсам гидрополов в теплице относится — равномерность прогрева поверхности, и вертикальность распространения тепла, что благоприятно сказывается на растениях. Кроме того, половая водяная система экономична в работе, и не занимает полезной площади.
Основной минус таких полов — потеря высоты помещения, из-за многослойности «пирога» конструкции. Кроме того, монтаж обойдётся не дёшево, так как потребуется приобретение отопительного оборудования и насосного узла.
Электрические полы
Электрические полы — по названию понятно, что они работают от электрической энергии. Из-за высоких тарифов на электричество, такие модели редко монтируются в парниках, хотя сам монтаж намного проще и экономичней водяного отопления.
Электрополы бывают:
Кабельные — кабель, уложенный на полу по схеме «змейка» или «улитка». Процесс монтажа схож с укладкой водяного пола.
Плюсы кабельных электрических полов — долговечность, не высокая стоимость и равномерность прогрева. Минусы — затраты на электричество, трудоёмкий монтаж.
- Кабельные маты — отличие их от кабельных полов в том, что провод закреплён на сетке по определённой схеме, поэтому процесс укладки намного легче.
- Инфракрасные — плёнка с карбоновым напылением, и водонепроницаемым покрытием. Пол прост в монтаже, и не требует заливки стяжки. Излучает тепло в виде инфракрасных волн. Так как тепловая эффективность у инфракрасного полотна не высокая, то плёнка закладывается в глубину не более 15 — 20 см, поэтому есть риск её механических повреждений при земельных работах. Плюс таких систем — равномерное распределение тепла, и экономия электроэнергии.
Основное условие электрообогрева в теплице — наличие поблизости электрических сетей.
Воздушный обогрев
Воздушное отопление считается простым способом обогрева теплиц. Произвести обустройство такой конструкции самостоятельно несложно, кроме того, не требуется большого вложения капитала. Но эта модель подходит лишь для весенне-осеннего периода, для зимы её тепла недостаточно.
Принцип работы — аккумуляция тепла, которое поступает в парник за день. Аккумулятором выступает глиняный слой (200 мм), он находится под растительным покрывалом.
Процесс выглядит так:
- по асбестовым трубам (размером 100 — 200 мм) перемещаются воздушные массы, под воздействием небольшого вентилятора;
- на притяжении дня, воздух отдаёт тепло через стенки труб глине;
- ночью — она передаёт накопленное тепло грядкам.
Данную систему можно эксплуатировать зимой, но тогда она нуждается в усовершенствовании и вложениях. Для этого, в помещении нужно разместить обогреватель — газовую или дровяную печь. От него тепло будет через трубы переходить в почву.
Биообогрев
Биообогрев — экономичный метод поддержания нужного температурного уровня в теплице. В основе лежит биоматериал, при разложении которого выделяется тепло:
- скошенная сорняковая трава или опавшая листва;
- отходы жизнедеятельности животных;
- опилки.
Чтобы одновременно поддерживать на нужном уровне температуру грунта и воздуха в теплице, рекомендовано устанавливать комбинированное отопление.
