Виды и модели газовых котлов Lemax — технические характеристики

Модели серии

Линейка Патриот состоит из 6 моделей:

  • Патриот 6. Напольные газовые котлы, мощность которых составляет 6 кВт. Предназначены для помещений площадью около 60 м2. Дополнительный подогрев за счет собственной конвекции усиливает эффективность работы. Оптимальный вариант для обогрева небольшого частного или дачного дома, офиса.
  • Патриот 7,5. Газовые напольные агрегаты, рассчитанные на отопление площади до 75 м2. Тепловая выделяемая мощность составляет 7,5 кВт. Хорошо показывает себя при обогреве квартир, небольших частных или дачных одноэтажных домов, офисных или производственных помещений.
  • Патриот 10. Напольные газовые одноконтурные агрегаты, мощность которых составляет 10 кВт. Способны отапливать дома или помещения до 100 кв. м. Отличаются высоким КПД и низким расходом газа.
  • Патриот 12,5. Мощность установки составляет 12,5 кВт, что позволяет отапливать до 125 м2. Энергонезависимая конструкция делает его неуязвимым от неожиданных отключений электричества, аварий на линиях, скачков или понижения напряжения. Имеет возможность подключения внешнего бойлера косвенного нагрева для подачи ГВС.
  • Патриот 16. Напольные газовые котлы, мощность которых составляет 16 кВт. Предназначены для обогрева площадей до 160 м2, что позволяет использовать их в соответствующих домах, производственных или общественных помещениях, в том числе и двухэтажных. Могут использоваться в системах как с естественной, так и с принудительной циркуляцией теплоносителя. Есть возможность присоединения внешнего водонагревателя.
  • Патриот 20. Самые мощные установки из всей линейки Патриот. Выдают 20 кВт полезной (тепловой) мощности, что позволяет эффективно использовать их в помещениях до 200-250 м2. При низком расходе газа обеспечивают устойчивое поддержание заданного режима обогрева. Полностью безопасны, могут работать в связке с внешними нагревателями воды для бытовых нужд.

При заметном различии в мощности, котлы серии Патриот имеют одинаковую конструкцию и работают на одном принципе.

Монтаж и настройка подробно описаны в инструкции пользователя, безопасность обеспечивается закрытой горелкой с коаксиальным дымоходом, не требующим присоединения к общему дымовому каналу здания.

Это увеличивает возможности котлов и позволяет пользоваться ими как в частных домах, так и в квартирах при условии установки возле наружной стены.

ВАЖНО!
Монтаж и подключение необходимо производить силами работников газовой или сервисной службы. Самостоятельное подключение создает угрозу безопасности людей и имущества.

Котел не включается – нет никакой индикации

Практически все современные газовые котлы оснащены платой управления и информационной панелью с жидкокристаллическим дисплеем или светодиодными индикаторами. Если индикация отсутствует в первую очередь необходимо убедится, что на котел подается питание. Обычно электроподключение котла осуществляется через отдельный “автомат” – проверьте, включен он или нет.

Самый верный способ убедиться, что питание на котел подается – проверить мультиметром в режиме вольтметра наличие 220V в месте подключения к плате котла. Если напряжение отсутствует – необходимо локализовать и устранить проблему. В реальной жизни бывает так, что кто-то из домочадцев просто выдернул вилку из розетки.

Защитные предохранители

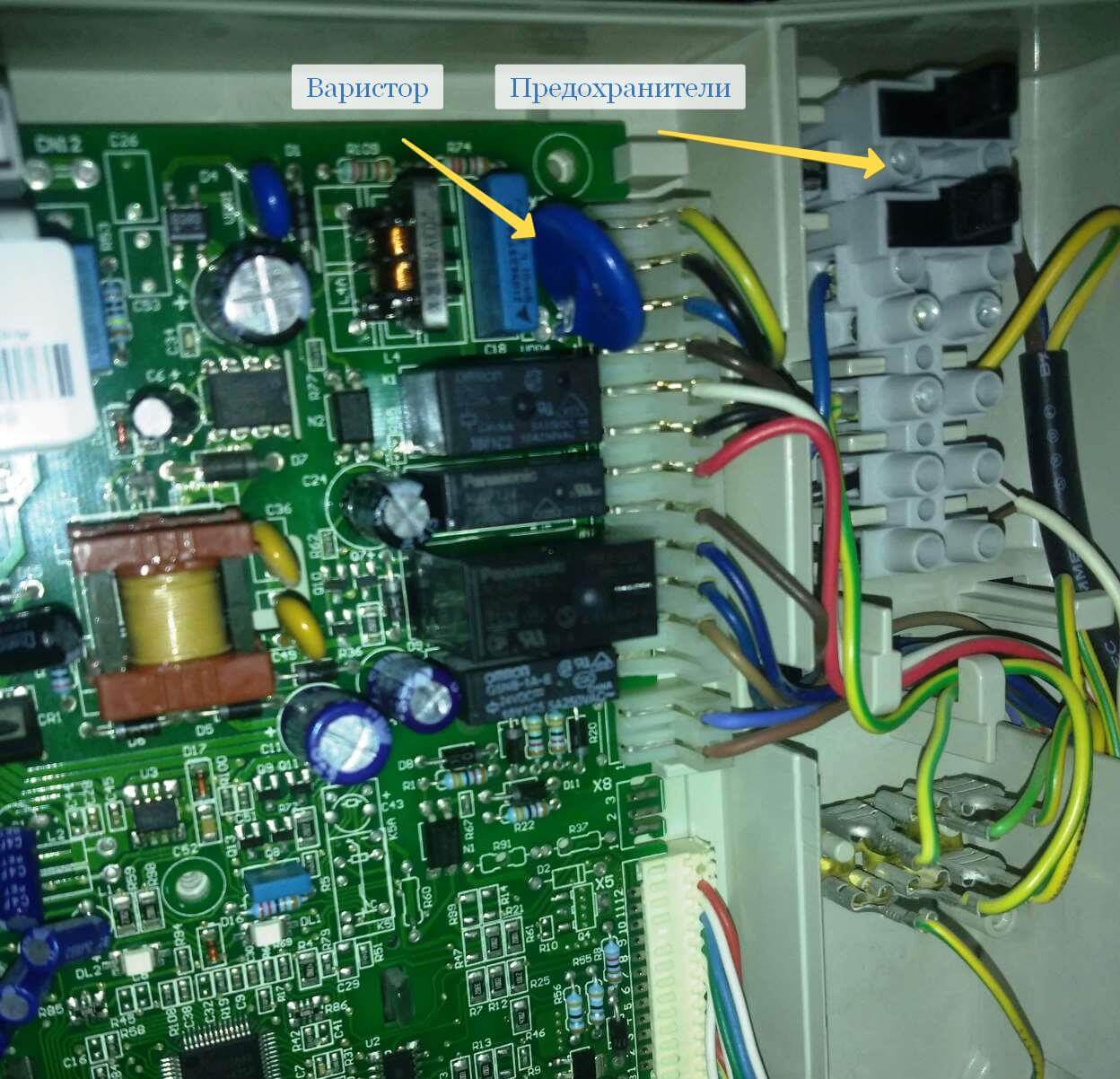

Также стоит обратить внимание на расположение предохранителей. В некоторых котлах, в зависимости от модели (например, Ariston, Buderus, Vaillant) предохранители располагаются на самой плате, а в некоторых до подключения к плате

Если до котла никаких проблем с подключением электричества нет – следует проверить целостность предохранителей (тем же мультитестером в режиме “прозвонки”).

Если предохранители целы и 220 вольт в контрольных точках есть , но вероятно, что котел не включается из-за неисправности управляющей электроники.

Если в ходе проверки выяснилось, что предохранители перегорели, значит, проблема с электропитанием как минимум была. В этом случае, правильным было бы сначала провести исследования исполнительных механизмов (вентилятора, насоса, клапана приоритета) и проводки котла на предмет наличия короткого замыкания. Тем не менее, на практике даже представители специализированных организаций просто заменяют предохранители на исправные и проверяют котел в работе. Если предохранители снова перегорают, то последовательно выключают высоковольтные части котла для выявления проблемного места (это не рекомендация к действию! Такой подход не совсем правильный).

Несколько запасных предохранителей обычно поставляется вместе с котлом.

Если предохранители перегорают из-за повреждения какого-то из исполнительных механизмов, его необходимо заменить (или устранить причину замыкания). В случае, когда доказано, что механизмы (и проводка) точно исправны – остается сама плата управления. Перегоревшие предохранители свидетельствуют о том, что был факт недопустимой нагрузке на электронику (гроза, импульсный скачок напряжения в сети), поэтому причиной неисправности также может быть короткое замыкание на самой плате.

Попадание воды (влаги) на плату

Попадание воды это одна из наиболее неприятных ситуаций. Хоть плата находится в защитном корпусе, то из-за протечки или образования конденсата вода может попасть внутрь. Часто она попадает в коробку по проводам. Попадание воды практически всегда вызывает повреждение платы, в большинстве случаев неисправимое. На плате от воды будут видны характерные разводы и окисления.

Варистор и блок питания

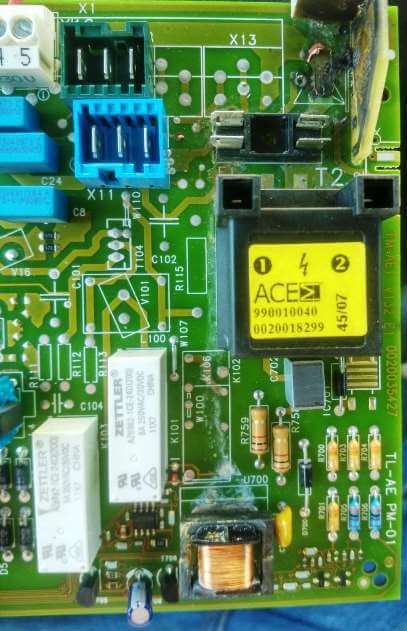

Часто при повреждении платы котла на ней визуально можно обнаружить обгоревшие или обугленные элементы. Варистор – это защитный элемент платы, который устанавливается на входе схемы. В большинстве случаев это деталь круглой формы синего цвета (но не обязательно). При превышении номинальной нагрузки варистор разрушается и размыкает цепь. В некоторых случаях, если варистор помог предотвратить повреждение электроники, его достаточно выкусить, чтобы устранить разрыв в схеме

Важно! Хотя схема платы будет работать и без варистора, то следует помнить, что варистор является защитным устройством и правильным решением будет его заменить. Блок питания это микросхема, которая также повреждается в первую очередь при импульсных скачках напряжения или во время грозы

Если на ней видны трещины или повреждения, вероятно потребуется диагностика и ремонт платы котла.

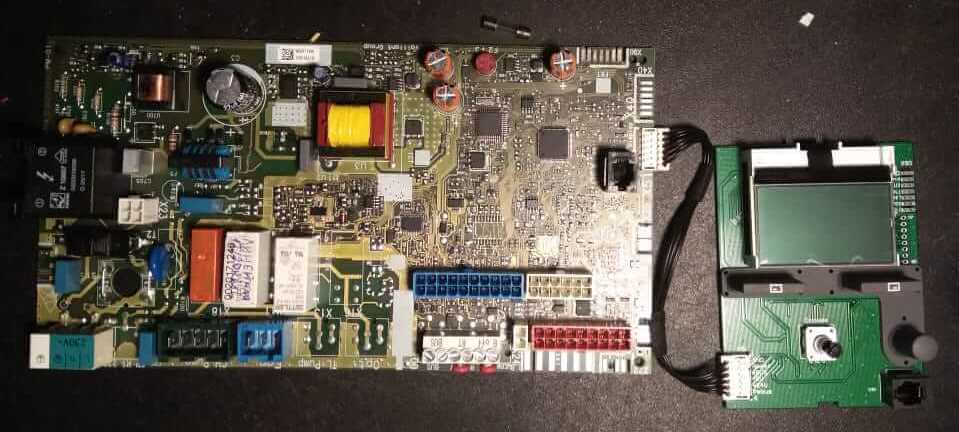

Плата дисплея

У некоторых моделей котлов (Vaillant, Ariston, Navien) блок управления состоит из основной платы и информационной платы (платы дисплея). Котел также может не включаться при поломке платы дисплея. Плата дисплея в отличие от основной стоит дешевле, но чаще всего не ремонтируется. В этом случае выявить неисправность можно лишь заменой заведомо исправной детали.

Если газовый котел работает, индикация на дисплее есть, но он не выполняет запуски или выдает ошибки, требуется дальнейшая диагностика.

Особенности парапетного котла «Лемакс Патриот 16»

Эта модель оборудования обходится потребителям в 21 000 руб. Котел может работать совместно с принудительной или естественной системами отопления. Подключение к электрической сети при этом не требуется. Прямоугольный теплообменник имеет в основе высококачественную 2-мм сталь, которая соответствует европейскому стандарту.

Теплообменник покрыт антикоррозионной эмалью и обработан ингибирующим составом, благодаря этому материал надежно защищен от воздействия агрессивных факторов, а именно минеральных масел и растворов солей. Котёл может использоваться исключительно совместно с системой отопления, которая оснащена оригинальными компонентами газогорелочного устройства. Подключить отопление можно с двух сторон.

Мощность котла составляет 16 кВт. Отапливаемая площадь достигает 160 м2. На лицевой панели имеются отверстия, которые создают конвекционный эффект. Вы можете не бояться, что котел перегреется, ведь производитель снабдил его специальной системой защиты. Обслуживать котел довольно просто, т. к. конструкция имеет съемные элементы облицовки и профильную оснастку. За горением запальной и основной горелок вы сможете наблюдать через смотровое окно.

Инструкция по эксплуатации

Эксплуатация напольных газовых котлов Лемакс сводится к розжигу горелки по необходимости и настройке нужной температуры. Все остальные операции — пополнение объема воды в отопительном контуре, установка дымохода, присоединение бойлера — выполняются без вмешательства в конструкцию котла.

Для розжига горелки надо повернуть регулятор в положение 1, что означает включение в рабочий режим. Затем его надо утопить до упора и удерживать, одновременно нажимая на кнопку пьезорозжига.

Когда загорится запальная горелка, кнопку отпускают, но регулятор удерживают еще около минуты.

Периодически необходимо прочищать внутренние узлы котла от нагара и сажи. Также надо следить за состоянием теплообменника, газового клапана и прочих узлов агрегата.

Периодическое обслуживание должны выполнять специалисты из сервисного центра. Самостоятельно заниматься этими работами не рекомендуется, особенно, если гарантийный срок еще не закончился.

Блок автоматики

Здесь ключевую роль играет газовый клапан. Он управляется аналоговыми датчиками (в энергонезависимых модификациях) или электронными контроллерами, получающими данные с электронных датчиков (в энергозависимых модификациях).

Клапан комбинированного типа собран из двух клапанов — простого и электромагнитного. Первый удерживается открытым с помощью пружины. Во время запуска второй клапан открывается нажатием кнопки – чтобы разжегся фитиль. Его удерживают некоторое время – запальник прогревает особый элемент — реагирующий на нагрев. Этот элемент начинает генерацию электрического тока – он держит электромагнитный клапан в открытом состоянии, пользователь может отпускать кнопку. При задувании запальника происходит остывание термоэлемента – выработка электротока прекратится, произойдет закрытие электромагнитного клапана. Другой клапан – с пружиной, перекроется после подачи сигнала от датчиков тяги и температуры.

Линейки продукции

1. Wester Clever.

Это оборудование имеет четыре модели, каждая работает на метане/пропане. Различие состоит в максимальной мощности. Wester Clever 20 и 30 отличается высокой теплоотдачей, температура на выходе из котла составляет 90°C. При компактных габаритах показатель – 23 и 30 кВт. Благодаря встроенной автоматике регулировка режима осуществляется с учетом потребностей.

Wester Clever 40 – газовые котлы отопления Лемакс с высокой пропускной способностью. Объем носителя в теплообменнике находится в пределах 60 л. Мощность – 25 кВт при среднем расходе топлива 2,5 м3/ч. При подключении термодатчика горячего водоснабжения появляется возможность регулировать общую температуру контура.

Wester Clever 61 – самый мощный в серии, функционирует в энергонезависимом режиме и от электрической сети в 220 V. Использует газ не более 3 м3/ч, вмещает до 70 л в теплообменник. Оборудование может бесперебойно работать при минимальном давлении газа в 6 м/б. Автоматика обеспечивает непрерывную модуляцию топлива. Осуществляет контроль перегрев жидкости.

2. Премиум.

Это газовые котлы Лемакс, предназначенные для отопления помещений, оборудованных дымоходом. Серия включает модели от 8 до 21 кВт. Существуют одно- и двухконтурные устройства. Универсальность подразумевает возможность подключения с левой и правой стороны или одновременно, благодаря чему можно монтировать котел в уже установленную систему обогрева и экономить жилое пространство, что всегда приоритетно для владельцев частных домов.

Функционирование в автономном режиме позволяет легко эксплуатировать технику. Благодаря электронике происходит саморегулирование пламени горелки и поддержание нужной температуры. Котлы изготавливают из стали толщиной от 2 мм, теплообменник обрабатывают специальным средством, предохраняющим от коррозии. Особые дополнительные устройства не допускают прерывания тяги и задувания пламени горелки.

Премиум-Нова – более усовершенствованный вид газовых котлов для отопления частного дома. В них система автоматики позволяет установить нужные параметры. Температура носителя зависит от микроклимата помещений. Также регулируется давление жидкости.

3. Патриот.

Оборудование предназначено для работы с принудительной и естественной циркуляцией. Бездымоходная конструкция позволяет устанавливать в доме и квартире. Это парапетные и настенные виды, оснащенные закрытой топливной камерой. Вывод продуктов горения осуществляется через коаксикальное устройство. Теплообменник защищен от агрессивных факторов при помощи обработки антикоррозийной эмалью.

При монтаже котла необходимо защитить поверхности негорючими материалами. Диапазон мощностей составляет от 6 до 20 кВт. Конвекцию создают отверстия, имеющиеся на лицевой панели газовых котлов Лемакс. Конструкция удаления дыма обеспечивает надежное функционирование. Агрегат оснащен инжекционной минифакельной горелкой, системой защиты от перегрева. Средний расход газа – 0,4-1,5 м3/ч при рабочем давлении не более 0,15 мПа.

4. Wise.

Агрегаты изготовлены из чешского чугуна толщиной 4 мм. Отличаются высоким функционалом при оптимальном соотношении объема жидкости к весу и площади теплообменника. Устойчивы к перепадам температур и давлению газа. Существует возможность перехода на сжиженное топливо. При необходимости можно выбрать подключение резервуаров косвенного нагрева, термостатов, беспроводных систем управления климатом. Диапазон мощности в разных моделях составляет 16-60 кВт, КПД – 90 %. Технические характеристики котла: максимальная температура воды на выходе – 90 °C, средний расход топлива – 0,1 -3,5 м3/ч, давление подачи газа – 1500 Па.

5. Лидер.

Оборудование имеет чугунный теплообменник с оребренной поверхностью. В нижней части топочной камеры установлена горелка инжекционного типа. Агрегаты одноконтурные, от 19 до 55 кВт, предназначены для обслуживания площади до 150-500 м3. Это самые дорогие модели, срок их эксплуатации – 25 лет. Приборы оснащены автоматикой Nova Sit, позволяющей регулировать комфортную температуру и давление. Газовые котлы Лемакс Лидер могут хорошо работать даже в отсутствие электроэнергии. Дополнительная турбонасадка повышает эффективность вывода отработанных газов, создавая принудительную тягу. Номинальная производительность составляет 15-50 кВт, КПД -92 %, расход топлива – 1-2,8 м3/ч, максимальная t воды на выходе – 80°C.

Какие бывают газовые котлы отопления

Газовое котельное оборудование представлено в продаже в значительном разнообразии, поэтому перед тем, как выбрать парапетный газовый котел, нужно учесть следующие параметры:

  • Стоимость.
  • Мощность.
  • Набор функций.
  • Тип используемого теплоносителя.
  • Вид горелки.
  • Особенность дымоотведения.
  • Место установки.
  • Наличие или отсутствие автоматического управления.
  • Потребность в электрической энергии.

Выше перечислены только основные отличия, которые встречаются в разных моделях газовых котлов. Главным из них считаются особенность установки парапетного котла. Для настенного оборудования характерна небольшая мощность, относительная дешевизна и возможность использования в квартирах.

Устройство

Котел Лемакс Премиум 10 представляет собой металлическую сварную емкость, в передней части имеющей проем, в котором размещена топочная камера. Такая конструкция использована для придания большего давления прямому потоку горячего теплоносителя, чтобы образовалась устойчивая циркуляция.

Верхняя часть конструкции имеет патрубок для присоединения дымохода. Входной и выходной патрубки отопительного контура расположены сзади котла, поэтому устанавливать его вплотную к стене нельзя.

Имеются съемные панели, которые легко отсоединяются и предоставляют доступ к рукоятке управления и кнопке пьезорозжига.

Модели серии

Модельный ряд серии Премиум весьма широк. Существует три линейки:

  • Лемакс Премиум 7,5-60. Напольные газовые котлы, предназначенные для использования в частных жилых домах, общественных или офисных помещениях (12.5, 20, 25, 30, 35, 40 кВт).
  • Лемакс Премиум 70-100. Группа котлов повышенной мощности, способных обогревать помещения до 1000 м2 или дома в несколько этажей. Принципиального отличия в конструкции не имеется, исключая более мощные и производительные узлы агрегата (80 кВт).
  • Лемакс Премиум N. Одно- или двухконтурные модели, предназначенные для напольного монтажа в жилых или общественных помещениях. Двухконтурные установки имеют в обозначении дополнительную букву «B». Отличаются от обычных моделей установленным газовым клапаном 820 Nova Sit, наличием регулятора температуры, вынесенного на лицевую панель. Кроме того, у них имеется возможность присоединения комнатного термостата, а также турбонасадки, принудительно выводящей дымовые газы. Присутствует система плавного старта горелки.

Широкий ассортимент моделей позволяет выбрать оптимальный вариант для помещений любого размера, этажности и объема.

ВАЖНО!
Срок гарантии на все котлы составляет 36 месяцев, что обеспечивает профессиональное техническое сопровождение в первые, самые важные годы эксплуатации.

Возможные неисправности в работе котла и способы их устранения

Распространенные неисправности и способы их решения:

  1. Самопроизвольное отключение горелки. Причина этой неисправности может крыться в забитом дымоходе либо неправильно настроенном терморегуляторе. Решение – проверка и чистка дымохода или настройка термодатчика.
  2. Утечка газа в местах соединения. Чаще всего причиной неисправности является изнашивание прокладок или ослабление резьбовых соединений. Ни в коем случае не стоит пытаться устранить проблему самостоятельно. Необходимо закрыть газовый кран, вызвать специалистов газовой компании для проведения внеочередного техобслуживания.
  3. Пламя на горелке имеет вытянутую форму и окрашено в необычный красно-оранжевый цвет. Такое случается в двух случаях: при недостаточной тяге и забитых горелках. Для устранения проблемы необходимо прочистить дымоход, усилив тем самым тягу, или горелки.
  4. Котел работает, а трубы не греют. Горячая вода в котле холодная или еле теплая, в трубах это бывает при нехватке ее в системе отопления либо при отсутствии уклонов у ее труб. Для решения проблемы необходимо добавить воды в систему или произвести ее монтаж в соответствии с требованиями руководства пользования агрегатом.
  5. Агрегат самопроизвольно отключился. Такое бывает только в случае отключения подачи газа. Необходимо закрыть газовый кран до момента возобновления его подачи. Ни в коем случае не стоит пытаться поджечь горелку заново.
  6. Аппарат не работает. При попытке разжечь его ничего не получается. Причиной неисправности может быть окисление контактов или выгорание термопары. Решение кроется в чистке контактов или ее полной замене.

Особенности модели

Модель Премиум 10 имеет мощность 10 кВт, что оптимально для обогрева дома площадью до 100 м2.

Благодаря простой и надежной конструкции, агрегаты демонстрируют устойчивую и эффективную работу. КПД котлов Премиум 10 составляет 90%, что достигается отсутствием потерь на собственный разогрев или на передачу энергии вне теплообменника.

Модель имеет прочную емкость из стали толщиной 2 мм, обеспечивающую долговечную и устойчивую работу.

Использована итальянская автоматика Sit, производящая регулировку работы агрегата.

Вес котла значительно ниже, чем у других агрегатов этого класса и составляет всего 41 кг. Теплообменник имеет качественную защиту из слоя антикоррозийной эмали, а также ингибиторного покрытия для устранения эксплуатационных отложений (сажа, копоть, прочие наслоения).

Основные характеристики

Максимальное рабочее давление воды равно 70 кПа. Давления газа на выходе составляет 850 Па. В двухконтурных котлах объем воды эквивалентен 12,1 л. Температуру можно регулировать в диапазоне от 50 до 90 °C. Площадь обогрева достигает 70 м2. Жилье, коммунально-бытовое здание, промышленные помещения, дома и постройки другого назначения могут быть оборудованы системой отопления с принудительной или природной циркуляцией. Подключение к газовой магистрали осуществляется справа. Что касается подключения к системе отопления, то работы могут вестись с обеих сторон – справа или слева.

Преимущества

Судя по отзывам, продукция таганрогского завода вызывает у пользователей больше позитивных эмоций, чем негативных. Она действительно заслуживает одобрения в плане конструкции, производительности и экономичности. К ее преимуществам можно отнести:

  • Высокий КПД – 90-92%. Это хорошая характеристика для отечественных газовых аппаратов.
  • Внешняя привлекательность – нагреватели отличаются эргономичным дизайном, красиво смотрятся в современных интерьерах.
  • Безопасная эксплуатация – предусмотрена надежная, многоступенчатая система защиты.
  • Простое подключение.
  • Большой срок службы – при грамотной эксплуатации и своевременном обслуживании, могут проработать четверть века. Гарантия – 3 года.

Советы по эксплуатации — как включить котел на газе правильно

Прежде чем распалить котел Лемакс, нужно убедиться, что в середине него и иных элементов системы отопления есть вода. Дальше проверяют уровень тяги и подбирают самый лучший алгоритм действий. На его формирование оказывает влияние мощность оборудования и наличие автоматизированных узлов. Котел Лемакс относится к категории энергонезависимых, благодаря этому задача, как зажечь котел на газе Лемакс, решается с помощью обыкновенный пьезового розжига. В отдельных моделях есть специализированный измеритель тяги, что обеспечивает рабочую безопасность прибора.

Чтобы присоединить аналогичный котле к системе отопления, особых способностей не понадобится. Более того, во время эксплуатации не потребуется особый уход, а маленькие поломки можно устранить собственными руками. Чтобы не было сюрпризов в момент запуска следует в обязательном порядке сравнивать все собственные действия с руководством, как распалить котел на газе Лемакс.

Список действий, как включить котел Лемакс с автоматикой:

  1. Открывают газовый вентиль.
  2. Устанавливают ручку управления в позицию розжига.
  3. Нажимают ручку до конца на 10 – 60 секунд, пока не загорится горелка.
  4. Проводят настройку режима температур.

Инструкция по запуску и эксплуатации

Запуск котла производится после подключения всех трубопроводов и заполнения системы водой. Для котла Лемакс Премиум 16 ее объем должен составлять 240 л.

Необходимо проверить отсутствие воздушных пробок, после чего производится запуск котла. Для включения надо повернуть ручку управления в положение 1 и одновременно утопить ее до упора. Удерживая ручку, нажать на кнопку пьезорозжига и держать до появления пламени на запальной горелке, после чего кнопку отпустить, а ручку удерживать еще около минуты.

Иногда первые попытки неудачны, повторять их можно с интервалом в одну минуту.

Эксплуатация котла не составляет никакой сложности. Необходимо следить за чистотой, отсутствием скоплений сажи в дымоходе, обеспечивать условия для создания устойчивой тяги.

Периодически надо вызывать мастера для проведения осмотра и технического обслуживания агрегата.

Требования, предъявляемые к монтажу котлов Лемакс

Стоит отдать должное, что в целом технические характеристики газовых котлов Лемакс заслуживают одобрения. Компания смогла достичь высоких показателей по производительности, экономичности и сроку эксплуатации котлов, которые могут составить достойную конкуренцию зарубежным аналогам. Однако, не стоит забывать, что основную роль в работе оборудования играет правильный монтаж и должное обслуживание.

Требования, которые предъявляются к установке котлов Лемакс практически ничем не от тех, что предъявляются к любым отопительным приборам

Однако есть ряд особенностей, которые нужно обязательно принимать во внимание:

В устройстве автоматики присутствует датчик наличия тяги — если скорость, с которой отводятся продукты сгорания — слишком маленькая, то горелка отключается

В процессе установки оборудования очень важно создать условия для обеспечения хорошей тяги. Производитель советует осуществлять подсоединение котла к дымоходу, который выполнен из сэндвич-труб.
Принцип функционирования котла нуждается в ряде доработок — очень часто модели напольного исполнения нагревают воду для бытовых нужд недостаточно хорошо, что безусловно — минус

Именно поэтому, если нужно нагреть большой объем воды, то лучше отдать предпочтение одноконтурному агрегату и подсоединить к нему бойлер косвенного нагрева либо приобрести модель настенного исполнения.
Обвязка котла — ее нужно выполнять в точности с рекомендациями производителя. Монтаж циркуляционного насоса нужно осуществлять на обратке системы управления, сразу перед котлом.
