Термостат для отопления

Правила установки

Терморегуляторы устанавливают на входе или выходе из радиатора. Установка стандартная – на льняную подмотку или ФУМ-ленту. Сам процесс также стандартный. На терморегуляторе есть резьба, под которую подбирают соответствующие фитинги. Либо на металлической трубе метчиками проводят нарезку внутренней резьбы.

При выборе места монтажа учитывают следующее:

  1. Рекомендуемую высоту. Этот пункт указан в технической документации к прибору. Каждое устройство проходит на заводе калибровку под контроль температуры на определенной высоте. Как правило, это верхний коллектор радиатора, примерно 60-80 см.
  2. Если на радиаторах только нижнее седельное подключение, есть три варианта: искать устройство с возможностью установки внизу, поставить модель с выносным датчиком или перенастроить термоголовку. Процедура несложная, описание должно быть в паспорте. Нужно будет иметь термометр и покрутить в определенные моменты головку в одну, потом в другую сторону.

    Какой термостат стоит на Вашем радиаторе отопления?

    МеханическийЭлектронный

  3. Важный момент, о котором должны помнить те, кто хочет поставить терморегулятор для радиатора отопления в многоквартирных домах. Если у вас однотрубная разводка, их можно установить только при наличии байпаса — участка трубы, который стоит перед батареей и соединяет две трубы между собой. Если у вас похожая разводка (трубы справа может не быть) наличие байпаса обязательно. Терморегулятор ставить ставят сразу за радиатором В противном случае вы регулировать будете весь стояк, а это не понравится соседям. За подобное нарушение могут выписать очень даже солидный штраф. Потому, лучше поставить байпас.
  4. В двухэтажных постройках рекомендуемое расположение терморегулятора на вторых этажах. Именно туда устремлен теплый воздух, а первый этаж неизменно получается холоднее.

  5. Термостаты с датчиками монтируют комнатах, где движение воздуха не затруднено. Индикатор ставят строго по горизонтали, чтобы он показывал достоверную картину. Следует учитывать при монтаже, что клапаны термостатов с одного края оснащены внешней резьбой, а с другого – ориентированной внутрь.
  6. Не допускается размещение автоматических термостатов за драпировкой из плотной ткани либо за декоративным экраном. Если сделать именно так, система станет измерять, нагрев внутри появившейся полости, а не в самой комнате. Решением проблемы становится либо применение дистанционного датчика, либо размещение регулятора на горизонтальных участках системы, максимально близко от входа в радиатор.

Если система отопления не создается с нуля, перед установкой терморегулятора из нее следует до начала монтажных работ слить всю воду. Когда отопительный сезон оканчивается, терморегулятор открывают, чтобы избежать накопления осадка внутри механизма.

Насколько необходим термостат для отопления?

Научно-технический прогресс позволяет нам воспользоваться новинками, которые улучшают нашу жизнь. Около 30 лет назад в системе отопления начали использоваться специальные приборы, с помощью которых можно контролировать температурный режим внутри помещений. Термостаты для отопления — так эти приборы называются — стали неотъемлемой частью любой отопительной системы независимо от назначения помещения, где она применяется.

Новинка пришлась по душе и специалистам, и простым обывателям. С помощью термостатов можно не только регулировать поток и температуру теплоносителя в радиаторах отопления, но и при необходимости полностью перекрыть подачу последнего. Это облегчает ремонт или замену прибора, поскольку не нужно останавливать весь процесс отопления и полностью сливать теплоноситель. Так что это во всех отношениях незаменимый прибор. Поэтому установка термостата — очень выгодное вложение.

Как правильно подключить к электросети

Циркуляционный насос необходимо подключить к дифференциальному автомату и терморегулятору.

С дифференциальным автоматом

Подключение циркуляционного оборудования к дифференциальному автомату выполняется в следующей последовательности:

  1. Отрезается трехжильный кабель требуемой длины, протягивается через гофру.
  2. Гофра с кабелем прокладывается от щитка, в котором установлен диффавтомат, к насосу, с креплением к стене хомутами.

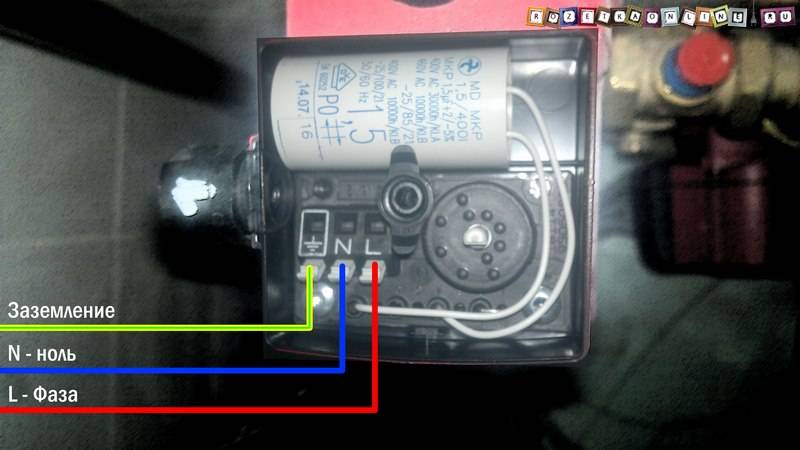

  3. Кабель заводится в клеммную коробку ЦН и подключается к клемме «L» фазным проводом (коричневым или белым), к клемме «N» нулевым проводом (синим или бело-синим), к клемме «PE» проводом заземления (желто-зеленым).
  4. Противоположный конец кабеля подключается в щитке: фазный и нулевой провод кабеля — к соответствующим клеммам диффавтомата, земляной провод — к клемме заземления щитка.

Подсоединение к терморегулятору

Термостат устанавливается в разрыв фазного провода:

  1. Нулевой провод и провод заземления от диффавтомата подключаются к ЦН.
  2. Фазный провод подключается к одной клемме термостата. Вторая клемма термостата соединяется подходящим отрезком провода с фазной клеммой ЦН.

Cхема подключения циркуляционного насоса к электросети

Схема подключения циркуляционного насоса к электросети выглядит следующим образом

Обратите внимание. обязательно в схеме подключения насоса должен быть или дифференциальный автоматический выключатель (как на нашей схеме) или связка из защитного автоматического выключателя и УЗО (Устройство Защитного Отключения). Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения

Это требуется, в первую очередь, для защиты человека от поражения электрическим током, в случае неисправности насоса или неправлиьного подключения.

Как видите, в схеме нет ничего сложного, для работы бытовому циркуляционному насосу требуется фаза и ноль (рабочий ноль), а кроме того непременный элемент безопасности – заземление (защитный ноль). Поэтому в клеммной коробке насоса находятся три контакта, с соответствующей маркировкой.

Подробная фото инструкция по подключению к циркуляционного насоса к электросети, по этой схеме — ЗДЕСЬ (ссылка откроется в новом окне).

Большинство циркуляционных насосов в системах отопления подключены по этой, стандартной схеме. Главным минусом которой, является то, что насосы приходится включать и выключать каждый раз вручную, поэтому зачастую их включают в начале отопительного сезона и выключают в конце. Недостатки такого способа подключюения. думаю, очевидны, лишний расход электроэнергии и уменьшение ресурса работы насоса.

Автоматизировать работу циркуляционного насоса в системе отопления, чтобы снизить затраты электроэнергии и увеличть общий срок службы насоса, можно подключив его через термостат.

При этом, термостатом измеряется температура именно теплоносителя и, если она низкая, циркуляционный насос не включается, чтобы не гонять по системе холодную воду зря (или другой теплоноситель), а когда температура теплоносителя у котла достигает требуемого уровня, запускается насос.

Схема и принцип работы циркуляционных насосов для отопления

Конструктивно агрегат представляет собой комплекс основных узлов и дополнительных элементов.

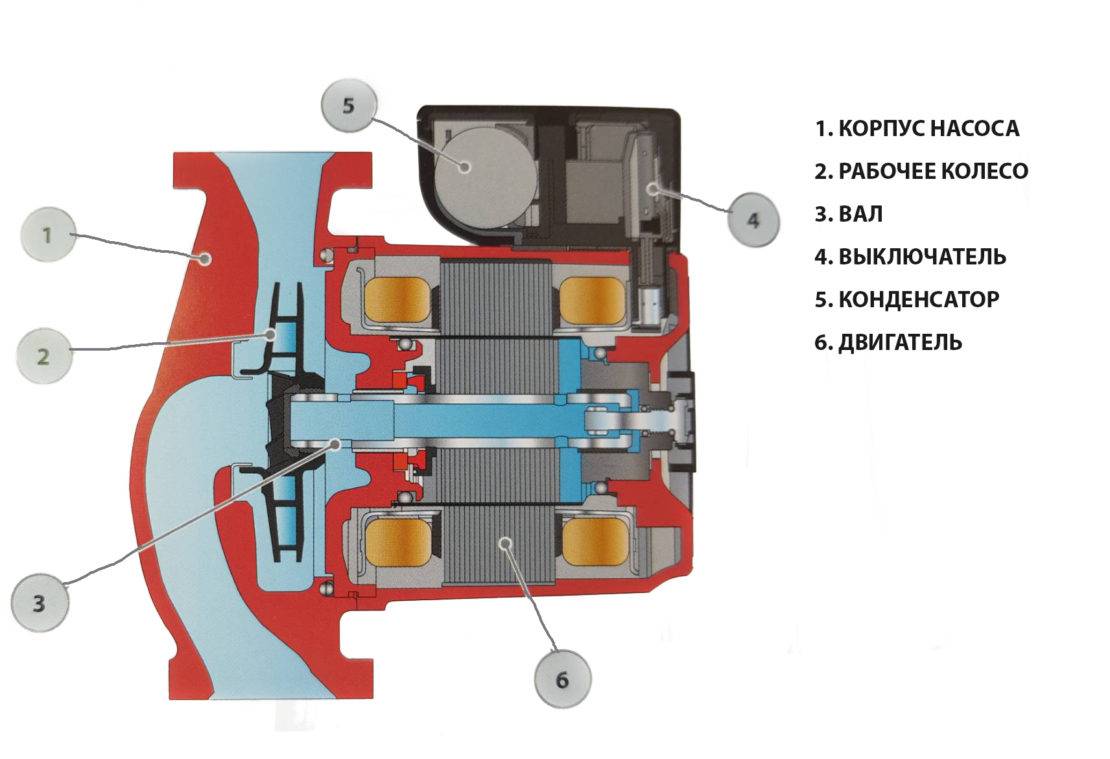

Схема нагнетателя включает:

  1. Корпус. Нужен для защиты прибора от внешних воздействий.
  2. Коробка с клеммами. Сюда подключают электрические узлы, приборы регулировки.
  3. Электродвигатель. Запускает оборудование в работу.
  4. Крыльчатка. Деталь обеспечивает транспортировку жидкости по трубопроводу в заданном режиме скорости.
  5. Камера перекачки. Отсек оснащен патрубками напора, подачи для подключения к контурам сети отопления.

Принцип работы нагнетателя простой:

  • через впускной патрубок вода поступает в камеру перекачки;
  • теплоноситель подхватывается лопастями рабочего колеса, которые начинают функционировать при включении двигателя;
  • повышение давления приводит в движение теплоноситель, вода проходит через патрубок выпуска и попадает в магистраль теплосистемы.

Никаких сложностей схема для насоса для отопления не имеет, прибор работает по принципу всех нагнетателей. Особенность заключена в правильном выборе устройства в зависимости от типа теплосети, конструктивных характеристик магистрали, котла и приборов отопления.

Виды терморегуляторов для отопления

Термостат, а именно так правильно называется терморегулятор, — относительно небольшое, но сложное устройство. Он доступен в нескольких формах: помимо классической, вы можете выбирать между цифровым или беспроводным. Покупая терморегулятор, необходимо ориентироваться на несколько основных параметров.

К ним относятся, в частности, управление, тип датчика, расположение на стене, а также следует обратить внимание на его соединение с котлом или другим источником тепла.

  • Терморегулятор должен быть расположен в месте, где воздух циркулирует естественным образом, поэтому не рекомендуется размещать его рядом с окнами или кондиционером.
  • В идеале он должен быть установлен на высоте 1,5 метра от пола. На такой высоте им будет легко управлять, а в случае с дисплеем вся необходимая информация будет у вас перед глазами.

Вблизи не должно быть приборов, выделяющих тепло. Терморегулятор нельзя размещать в местах, где на него будут попадать солнечные лучи. Поэтому для его размещения подходит свободная стена без мебели.

Большинство термостатов работают от батареек, но некоторым требуется источник питания. В этом случае также необходимо обеспечить прокладку кабеля или розетку поблизости.

Как регулировать батареи отопления

Чтобы понять, как происходит регулировка температуры, вспомним, как работает радиатор отопления. Он представляет собой лабиринт труб с разного вида ребрами, для увеличения теплоотдачи. На вход радиатора поступает горячая вода, проходя по лабиринту, она нагревает металл. Он в свою очередь нагревает находящийся вокруг воздух. Благодаря тому, что на современных радиаторах ребра имеют специальную форму, улучшающую движение воздуха (конвекцию), горячий воздух распространяется очень быстро. При активном нагреве от радиаторов идет ощутимый поток тепла.

Такая батарея — очень горячая. В этом случае регулятор установить нужно

Из всего этого следует, что изменив количество проходящего через батарею теплоносителя, можно изменять температуру в комнате (в определенных пределах). Этим и занимается соответствующая арматура — регулирующие вентили и терморегуляторы.

Сразу скажем, что никакие регуляторы не могут повысить теплоотдачу. Они ее только понижают. Если в комнате жарко — ставьте, если холодно — это не ваш вариант.

Насколько эффективно изменяется температура батарей, зависит во-первых от того, как рассчитана система, есть ли запас мощности отопительных приборов, а во-вторых, от того насколько правильно подобраны и установлены сами регуляторы. Немалую роль играет инерционность системы в целом, и самих отопительных приборов. Например, алюминий быстро нагревается и остывает, а чугун, имеющий большую массу, очень медленно изменяет температуру. Так что с чугуном нет смысла что-то изменять: слишком долго ждать результата.

Открытая логика

Есть и свободно программируемые типы приборов с открытой логикой. Они тоже часто встречаются в насосных изделиях циркуляционного типа. Такие устройства можно легко настроить под любые условия окружающего пространства и температурные режимы.

Но управлять ими довольно сложно, требуется специальная квалификация. Потому они и не получили широкого распространения, в приборах циркуляционного вида закрытая логика встречается чаще всего.

Не стоит экономить на приобретении терморегулятора для отопительной системы, ведь это изделие в разы повышает продуктивность и эффективность.

Подготовительный этап

Подготовка к запуску газового котла

Настраивать одноконтурный или двухконтурный газовый котёл нужно после:

  1. Монтажа.
  2. Поджига.
  3. Продолжительного перерыва.

После того как оборудование установлено, необходимо протестировать датчики, предохранитель, узлы. При этом первичное подключение выполняют работники компании, с которой у вас договор на техническое обслуживание.

Пять шагов по монтажу и настройке газового котла Аристон:

  • Нагрейте котёл.
  • Откройте шибер.
  • Отрегулируйте огонь на максимальной мощности.
  • При этом крутите вентиль до удаления жёлтых языков пламени.
  • Протестируйте все положения и автоматику.

Шаги подойдут и для оборудования другого производителя.

Не забывайте, что напольный газовый котёл нужно не только настроить, но и чистить. Особенно если вы какое-то время не пользуетесь им, то в дымоходе появляются насекомые. Осматривайте трубу, вентилятор, ухаживайте за ними. В том числе убирайте нагар и лёд, сажу, как продукт сгорания, иначе появятся проблемы с поджигом.

Не мешает убрать мусор из изолятора, где находится проводка, идущая к камере сгорания. Очищать можно мягкой тряпочкой. Если мусора уже очень много, поможет растворитель. И перед запуском котла снова, подождите, пока изолятор просохнет.

Обзор популярных моделей

Сегодня вниманию покупателей предложен широкий ассортимент терморегуляторов для радиаторов отопления

Чтобы не растеряться в богатстве выбора, можно обратить внимание на продукцию торговых марок, проверенных временем и имеющих высокую оценку профессиональных мастеров

В рейтинг вошли несколько компаний:

  • Danfoss;
  • Caleffi;
  • Far;
  • Salus Controls.

Помимо качественной работы, эти изделия характеризуются точностью показаний. Например, радиаторные терморегуляторы Danfoss оснащены встроенными и дистанционными датчиками. Разновидности RA 2000 имеют термостатический элемент стандартного вида, RA 2994 и RA отличаются наличием защиты системы отопления от замерзания. RA 2992 примечателен наличием кожуха, который является защитой прибора от несанкционированного вмешательства. Модификации RA 2992 и RA 2922 имеют тонкую трубку длиной 2 м, которая соединяет датчик с рабочим сильфоном.

Производитель Caleffi предлагает покупателям терморегулирующую арматуру, способную работать при показателях давления до 10 бар при t от 5 до 100 градусов. Термоголовки компании имеют цифровой индикатор температуры жидкокристаллического типа. Изделия имеют возможность блокировки температуры и могут быть установлены в системе отопления, тепловым материалом которой является вода, а также гликолиевая смесь с содержанием гликоля до 30%. В комплект входит адаптер, модели имеют защиту от замерзания. Можно присмотреться к вариантам Caleffi 20-50 с наружным зондом, Caleffi 0-28 с адаптером, модификацией с недельным программированием.

Компания Far производит регуляторы автоматического типа из термостатических и электрических (электротермических) головок, а также терморегулирующих вентилей с возможностью ручного управления. Максимальный уровень комнатной температуры может составлять до 50 градусов, длина сетевого шнура изделий составляет 1 м. Максимальное рабочее давление может достигать 10 бар, максимальная длина капилляра для дистанционного датчика равна 2 м. Температура используемой жидкости может нагреваться до 120 градусов. Достойны внимания термоголовки 1914, 1924, 1810, 1828, 1827.

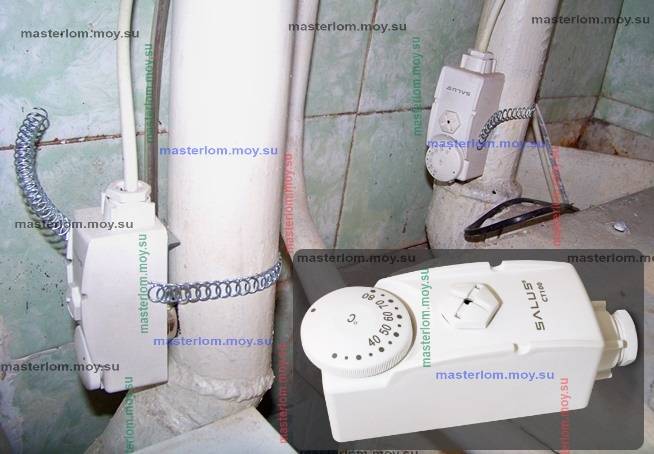

Торговая марка Salus Controls радует покупателей широким спектром программируемых электронных термостатов и терморегуляторов (Salus 091 FL, Salus 091 FLRF). Изделия поддерживают нужный уровень температуры внутри помещений и экономят электроэнергию, когда в комнате никого нет. Это цифровая техника, которая контролирует охлаждение и нагревание теплоносителя в соответствии с серией пользовательских настроек. В линейку входят накладные модификации с поверхностным монтажом на трубу либо емкость с видимой внешней шкалой (Salus AT10).

Комплектующие для циркуляционных насосов

Реле давления

Такой компонент необходим для того чтобы насос в отопительной системе работал автоматическим образом. Реле будет включать насос, если в отопительной системе давление упадет ниже установленной отметки, а если давление достигнет самой верхней отметки, то реле автоматическим образом отключит насос. Так, реле осуществляет управление насосом отопления. Принцип работы такого компонента состоит в следующем. После того, как потребитель перестанет разбирать воду, давление в системе поднимется в один момент до верхней отметки. В этот момент благодаря такому реле насос отключится на время.

Если потребитель включит подачу воды, то она начнет поступать под давлением, тем самым, уровень давления в системе начнет понижаться. Он будет понижаться до тех пор, пока не достигнет до самой нижней отметки. В этот момент реле давления включит циркуляционный насос.

Управление циркуляционным насосом отопления также производит терморегулятор. Это – вентиль и термоэлемент. Терморегулятор для насоса отопления контролирует его температуру. Помимо этого, существуют и такие комплектующие для отопительной системы, как насос рециркуляции воды для автономного отопления.

Двухходовые терморегуляторы

Принцип работы этих устройств значительно отличается от вышеописанных. Они представляют собой тот же вентиль, только с двумя патрубками — для соединения с радиатором и трубой подачи теплоносителя. В этом случае никакого смешивания теплоносителей не происходит. Снижение температуры производится за счет перекрытия подачи горячей воды в контуре.

Но можно ли подобные приборы отнести к категории термостатов? Скорее всего, можно. Давайте рассмотрим конструкцию простого механического устройства.

Она напоминает механический термостат, но жидкий наполнитель здесь можно заменить на газовый или пружинный. В обоих случаях эффективность реагирования на изменения температуры резко снижается. Но все же это реагирование без присутствия человека. В этой конструкции главный ход — это перекрытие основного контура подачи теплоносителя и уменьшение скорости его движения. Именно на этом построена работа такого механизма.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Выводы и полезное видео по теме

Особых сложностей с монтажом терморегулятора возникнуть не должно. Его надо лишь правильно выбрать для конкретной отопительной системы. И подобранные видеоматериалы вам в этом обязательно помогут.

Видео #1. Подключение комнатного термостата к котлу на газу во всех нюансах:

Видео #2. Обзор настенного терморегулятора:

Видео #3. Технология включения контактного термостата в систему с циркуляционным насосом:

Дополнение к отопительному котлу в виде термостата – это отличный способ сэкономить на обогреве жилья, повысить комфортность проживания и снизить износ нагревающего теплоноситель оборудования. Потраченные на терморегуляторы деньги окупаются за один зимний сезон.

При этом можно выбрать как простой механический вариант с ручным управлением, так и более продвинутый прибор с программатором.

Хотите рассказать, как работает котел с термостатом в вашем загородном доме? Владеете информацией, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, публикуйте фото по теме статьи в расположенном ниже блоке.
