Терморегулятор для радиатора отопления ручной, механический, с выносным датчиком, электронный

Как отрегулировать (перенастроить)

Все терморегуляторы проходят на заводе настройку. Но установки у них стандартные и могут не совпадать с вашими желаемыми параметрами. Если вас что-то не устраивает в работе — хотите, чтобы было теплее/холоднее, можно терморегулятор для радиатора отопления перенастроить. Делать это надо при работающем отоплении. Понадобиться термометр. Его вешаете в той точке, где будете контролировать состояние атмосферы.

Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Отрегулировать терморегулятор для батареи отопления совсем несложно. И повторять это действие можно несколько раз, меняя настройки.

Разновидности клапанов по принципу выполняемой функции

Все варианты трехходовых клапанов, в зависимости от их устройства, можно разделить на типы:

Как можно судить из названия, первый вид смешивает два разных потока в один общий. Второй тип разделяет один общий поток на пару разных, а третий вид перенаправляет поток просто на разные направления. Определить какой тип по внешнему виду достаточно просто, на кране присутствует маркировка, в виде рисунка со стрелками. На нем изображена одна исходящая и две входящие стрелочки или наоборот — две исходящие и одна входящая. На перенаправляющих кранах обозначения может и не быть, но они имеют заметные отличия во внешнем виде.

Смешивание или разделение потоков теплоносителя используется для поддерживания заданной температуры в теплых полах, а также, для разведения высокотемпературных потоков теплоносителя к разным элементам отопительной системы. Перенаправляющие краны в основном применяются в котлах с двухконтурным нагревателем, там горячий теплоноситель поочередно перенаправляют в разные контуры.

Другие виды промышленных устройств

Отечественной промышленностью выпускается множество терморегуляторов для водяного пола, что позволяет управлять потоками жидкости в автономном режиме. Среди известных разновидностей клапанных механизмов выделяются следующие виды:

механические трехходовые клапаны для теплого пола;
такие же модели, но с выносным датчиком;
сенсорные смесители;
электронные приборы;
терморегуляторы, управляемые программно.

Механические приборы – это самые простые, дешевые и надежные в эксплуатации приборы, оснащенные защитным кожухом из прочного пластика. Для регулировки температуры таким устройством достаточно повернуть термостатическую головку в нужную сторону. Точное значение из температурного диапазона подбирается поворотом особого диска, имеющего разбитую на деления шкалу.

Механические терморегуляторы, оснащенные выносным датчиком температуры, относятся к более совершенным конструкциям, позволяющим контролировать величину рабочего параметра. К их недостаткам относят необходимость постоянного отслеживания текущего параметра, изменяемого лишь в ручном режиме. Это вынуждает специалистов монтировать в системе дополнительный термометр (специально для контроля температуры). С учетом разности уставок и показаний прибора удается вручную регулировать этот показатель с допустимой погрешностью.

Сенсорный клапан

При эксплуатации сенсорных смесителей, подключаемых к системе посредством специальных переходников, настройка тепловых параметров выполняется с выносной панели. В отдельных моделях для этих целей используется управляемый вручную дистанционный пульт. Этот тип терморегуляторов относится к более современным моделям, существенно упрощающим процедуру контроля температуры. В них предусмотрено несколько регулировочных параметров, что гарантирует точное выставление нужного температурного режима. Надежность и безопасность пользования этими приборами во многом зависят от конкретной модели, при выборе которой сталкиваются с большим разбросом ценовых категорий. При таком раскладе нежелательно экономить и выбирать более дешевый образец, поскольку реальные потери превысят разницу в затраченных средствах.

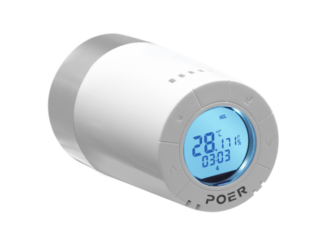

Беспроводная модель

Беспроводные устройства позволяют поддерживать температуру в квартире или в частном доме лишь при условии присутствия в них людей. В остальные промежутки времени напольная система переводится в дежурный режим. За счет этого снижаются издержки на обогрев помещений в отопительный период. Такие устройства допускается подключать к системе управления умный дом, при работе с которой экономия тепла достигает 30 процентов. За счет того, что управлять режимами можно вручную (в моменты присутствия пользователя в доме) показатель по экономичности будет еще больше.

Особенностью программируемых устройств является возможность одновременного контроля нескольких систем водяного обогрева, расположенных в разных комнатах. К их недостаткам относят:

высокую стоимость оборудования;
сложность настройки;
необходимость вызова специалистов сервисного цента при проведении пусковых работ.

Кроме того, пользователю придется изучить прилагаемую инструкцию и в дальнейшем руководствоваться ее указаниями.

Радиоуправляемые модели, используемые для регулировки температуры носителя, применяются крайне редко, что объясняется их неоправданно высокой ценой. По своим функциональным возможностям они практически не отличаются от уже описанных, а цена возрастает в несколько раз. Отличие состоит лишь в том, что управление механизмами выполняется не через кабель, а посредством радиосигналов. При работе такой системы термостат принимает сигналы с информацией о показателях датчиков и передает их на контроллер. Последний обрабатывает посылку и направляет радиосигналы на сервоприводы подачи горячей или холодной воды.

К недостаткам этих систем относят необходимость оснащения передатчиками и приемниками каждого из отдельных устройств. Усложнение схем управления процессами приводит к частым поломкам электронных компонентов и к сложностям с восстановлением приборов.

Процесс монтажа

Установка терморегулятора производится до заливки стяжки, во время монтажа всей системы.

Важно! К моменту заливки стяжки вся система теплого пола должна быть полностью укомплектована, опрессована и готова к работе. Подключение терморегулятора осуществляется путем присоединения определенных входов клапана к соответствующим трубопроводам

Процесс несложен, для подключения используются обычные фитинги (в основном применяются накидные гайки). Главным условием становится внимательность и присоединение нужных трубопроводов без ошибок. Одновременно с этим надо разместить все датчики температуры возле труб теплого пола, поскольку после заливки стяжки такое действие станет невозможным

Подключение терморегулятора осуществляется путем присоединения определенных входов клапана к соответствующим трубопроводам. Процесс несложен, для подключения используются обычные фитинги (в основном применяются накидные гайки). Главным условием становится внимательность и присоединение нужных трубопроводов без ошибок. Одновременно с этим надо разместить все датчики температуры возле труб теплого пола, поскольку после заливки стяжки такое действие станет невозможным.

Заливка стяжки производится при наполненных контурах, находящихся под давлением. Поэтому перед началом заливки требуется проверка системы по всем параметрам и, в особенности, работоспособность управляющего блока. Если этого не сделать, последующие исправления могут оказаться невозможными или неэффективными.

Как функционирует автоматика?

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

Рекомендуем: Как собрать коллектор Valtec для тёплого пола?

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Режим обогрева пола

Режим выбирается на усмотрение жильцов. Наиболее распространенным является комфортный или отопительный. В первом варианте температура поверхности поддерживается на уровне 28-32 0 С. Здесь функцию отопления основного помещения выполняют другие приборы, например, радиаторы. Второй вариант предусматривает поддерживание заданную температуру воздуха в помещении, что должен обеспечить теплый пол. Для этого применяются комнатные термостаты, управляющие отоплением.

Сколько жидкости проходит через контур показывает ротаметр, установленный на коллекторе подачи. Термоголовка для водяного теплого пола устанавливается на коллекторе обратки.

Давление в системе создает центральный циркуляционный насос котла отопления. Чтобы он смог продавить все петли, длина каждой должна быть не более 60 м.

Нужен ли трехходовой клапан для теплого пола. Основная функция, которая возложена на трехходовой клапан

Система отопления «водяной теплый пол» кардинально отличается от традиционно используемого нами, радиаторного обогрева. Все дело в том, что для отопительных контуров, лежащих на полу в теле бетонной стяжки, необходима невысокая температура теплоносителя. Теплые полы считаются низкотемпературной системой, подключение которой осуществляется к нагревательным приборам или к источнику горячей воды через смесительный узел.

Для того, что бы осуществлялся обогрев в соответствии с санитарными нормами, необходимо существенное снижение температуры воды, поступающей от источника нагрева в водяные контуры. Именно эта функция и возложена на смесительный узел или как его принято называть в среде профессионалов, узел подмеса . Автономный котел в рабочем режиме нагревает воду до отметки 95С. Немногим прохладней является вода в системе центрального отопления. Для нормальной работы греющих полов оптимальная температура теплоносителя составляет 35-55С, которая и получается на выходе из смесителя.

На заметку: не путайте смесительный узел с коллекторов. Первый представляет собой комплект различных узлов и агрегатов, обеспечивающих регулировку подачи воды в водяной контур, тогда как второй является лишь составной частью всего регулирующего блока.

Смесительный узел представляет собой комплект приборов и устройств, выполняющих свои определенные функции. Если о коллекторе информации более, менее предостаточно, а вот что такое трёхходовой клапан, мало кто из нас имеет представление. Задача этого устройства заключается в смешивании двух разных по температуре потоков жидкости. Поступающая из обратной трубы, остывшая вода и горячая вода, идущая по трубе от источника нагрева, посредством работы этого механизма соединяется в один поток, необходимой температуры. Основная деталь этого прибора – термочувствительный сердечник, элемент, который реагирует на изменение температуры водной среды, сжимаясь или расширяясь.

Именно за счет такой конструкции, осуществляется работа трехходового клапана, направленная на автоматизированную регулировку температуры теплоносителя в системе.

На заметку: это устройство используется не только в работе водяных теплых полов, но и стоит на оснащении практически всех автономных систем отопления, работающих на жидком теплоносителе.

На рисунке показана схема смесительного узла для теплых полов и место, которое занимает трехходовой клапан.

Схема смесительного узла для теплых полов и место расположения в ней трехходового клапана.

Каких видов бывают вентили

Конструктивные особенности – не единственное, чем различаются современные термостатические вентили. Данные элементы изготавливаются из различных материалов, имеют разные диаметры и способы подключения. Ознакомимся с основными видами.

Материал изготовления

Главное условие – материал, из которого производится вентиль, должен быть стойким к механическим воздействиям и образованию коррозии. Объясняется это тем, что элемент находится в постоянном контакте с жидкостью – теплоносителем.

От материала, из которого изготовлен клапан, зависят эксплуатационные и технические характеристики изделия. Рекомендуется, чтобы вентиль был сделан из меди, латуни или чугуна. Медные варианты дорогостоящи, но долго служат. Латунные образцы также имеют длительный срок эксплуатации и не вызывают сложностей во время работы. В целом, чтобы сделать правильный выбор, лучше обратиться за советом к специалистам компании, которые будут настраивать отопительную систему.

Вентиль

Метод управления

По этому параметру выделяют устройства 2 видов:

электрические;
ручные.

Зачастую устанавливается ручной вариант, визуально схожий с обыкновенным шаровым краном. Более современные модели с электрической начинкой пользуются популярностью в частных домах – управляются они автоматически, распределяя тепло по помещению. Регулировка термостатического вентиля простая – пользователь выставляет желаемую температуру обогрева для каждой комнаты и прибор подает рабочую жидкость к отопительному прибору. При желании такая система совмещается с «теплым полом», но требуется продумать способ создания защитного покрытия для труб.

Схема подключения

Разобравшись, из чего состоит вентиль и по какому принципу он функционирует, рассмотрим различные схемы его подключения. Здесь все зависит от того, с какой целью устанавливается термостатический балансировочный клапан.

Для чего нужен вентиль:

Защищает твердотопливный котел от воздействия конденсата и температурного шока, что случается в результате внезапного отключения электроэнергии.
Чтобы теплоноситель, циркулирующий в системе «теплый пол» не прогревался выше +45 градусов по Цельсию.
Поддерживает необходимую температуру теплоносителя в системе отопления, а значит и давление в трубопроводе.

Для защиты теплового агрегата, работающего на твердом топливе, не допускается, чтобы в его контур попадала остывшая вода из системы отопления. Для этого котел подключается по особой схеме, в которую включен не только смесительный клапан, но и байпас. Работа схемы выглядит следующим образом: теплоноситель будет циркулировать по малому кругу через байпас до тех пор, пока не прогреется теплогенератор. Когда температура достигнет +50-55 градусов Цельсия, начнет открываться клапан, подмешивая холодную воду из системы. Когда котел выйдет на рабочую температуру, байпас перекроется и весь поток начинает поступать через радиаторы.

Аналогичные функции и при подключении к системе «теплый пол». Насос обеспечивает циркуляцию теплоносителя в контуре до тех пор, пока он не станет остывать. Как только это случится, срабатывает датчик и вентиль и в систему начнет добавляться горячая вода от котла.

Данная важная деталь также находит применение при обвязке твердотопливного котла и буферной емкости, играющую роль аккумулятора тепла. Для эффективного ее прогревания температура теплоносителя должна достигать отметки в +70-85 градусов Цельсия, что выше нормы для радиаторов. Термостатический вентиль используется, чтобы понизить температуру. Для этого его устанавливают за емкостью, в паре с насосным оборудованием.

Нередко термостатические переключающие вентили устанавливаются в больших коттеджах со сложной отопительной системой, с гидрострелкой и распределительным коллектором. Каждому контуру в такой ситуации требуется определенная температура. Наивысший показатель тепла нужен бойлеру, поэтому к нему не подводится регулирующая температура. А вот для остальных потребителей подается не такой горячий теплоноситель, поэтому их подключают посредством термостатических вентилей.

Разновидность вентиля

Особенности трехходового клапана

Смешивание потоков жидкости, которое позволяет выполнять термостатический смесительный кран, дает возможность направлять в систему теплого пола потоки со стабильной, нормативно установленной температурой. Производится эта операция автоматически. Для смешивания, происходящего внутри прибора, к горячей воде добавляется уже остывшая жидкость из «обратки».

Описание трехходового клапана

Функционирование происходит в следующей последовательности:

Принцип работы трехходового клапана

горячая вода поступает к коллектору, входящему в систему теплого пола;
при проходе термосмесительного клапана происходит определение степени нагрева жидкости;
если температура воды выше установленной, то открывается проход, куда поступает охлажденная жидкость;
внутри происходит смешивание двух потоков;
после достижения нужного значения проход для холодной воды закрывается.

Среди недостатков трехходовых клапанов отмечается возможность появления резких скачков температуры, происходящих во время запуска нагретой воды, что негативно влияет на состояние трубопровода.

Подача и обработка тепла в пол трехходового смесителя

Такой кран, изготавливаемый из латуни, в своей конструкции имеет три хода, обусловливающие применение разных способов смешивания жидкостных потоков, в зависимости от которых выделяются три разновидности трехходовых клапанов.

Габаритные и установочные размеры трехходового клапана

Клапан с нужной для теплых полов функцией термостата. Такое устройство не только регулирует интенсивность смешиваемых потоков, но и обеспечивает поддержание в системе заданной температуры. Содействует осуществлению данной функции наличие термочувствительного элемента, который, улавливая степень нагрева обоих потоков, входящих в кран, изменяет сечение отверстий.
Трехходовой термостатический клапан второй разновидности отличается тем, что обеспечивает регулирование интенсивности подачи только горячего потока. В комплектацию входит термоголовка с выносным датчиком.
Также можно из ассортимента трехходовых моделей подобрать смесительный кран, который автоматически не поддерживает заданную температуру.

Установка трехходовых клапанов в системе отопления

Монтаж смесительного клапана

При монтаже СВ следует соблюдать несколько правил:

Следовать стрелкам на вентиле, показывающим направление потока. Также необходимо знать обозначения направлений: А – прямое, В – перпендикулярное, АВ – общий вход/выход.
Учитывать существование двух трехходовых моделей:

симметричные;
ассиметричные.

У симметричных потоки приходят с боковых торцов. На выходе через центральный торец поток уже смешанный. В случае ассиметричных – более тёплый поток поступает с торца, а тот, что холоднее – снизу. Выход уже смешанного потока – через второй торец.

3. Производить подключение клапана термоголовкой (приводом) вверх.

Врезка

Варианты врезки СК зависят от компоновки системы отопления.

Излишний нагрев теплоносителя в обратной линии отопления приводит к избыточному давлению в системе. Оно устраняется монтированием перемычки (к входу В).

Соединённые вершинами синие треугольники обозначают насос, благодаря которому происходит циркуляция воды в системе.

В автономных системах отопления клапан обычно присоединяется к котлу. Тогда врезается балансировочный клапан (синим цветом на схеме).

При возможности перепуска теплоносителя в обратку (обычно при автономной котельной) смесительный клапан выполняет и разделительные функции. Тогда врезается ещё один балансировочный клапан (ко входу В трёхходового клапана).

Монтаж разделительного клапана

Разделительный клапан используется при необходимости снизить температуру теплоносителя из источника. После разделения потока теплоноситель попадает к потребителю без перегрева.

Такая ситуация требует наличия насоса.

Схемы расположения

Простейшая схема с твёрдотопливным котлом:

Трёхходовой клапан в такой схеме отопления защищает от конденсата и перегрева, поддерживает температуру в контуре.

Более сложная схема – с электрокотлом и тёплыми полами:

Для организации нескольких контуров полов применены гидроколлекторы.

Бойлер с трёхходовым клапаном и котлом позволяют обойтись одним контуром:

Проверка на работоспособность

Внешний осмотр корпуса на наличие трещин.
Плавная прокрутка регулятора во все стороны.
Проверка термоголовки – она нагревается строительным феном, проверяется соответствие движения штока показателям.
При необходимости проверяется электропривод (при наличии) – тестером, с соответствующей разборкой электропривода.

Трехходовой клапан. Устанавливаем правильно.

Watch this video on YouTube

Советы специалистов

Перед выбором регулирующего оборудования необходимо определиться, какую площадь требуется обогреть. Если будет отапливаться ванная, часть пола спальни или детской комнаты, нет необходимости приобретать арматуру с термоголовкой – проще использовать трехходовой вентиль с ручным управлением, чем устанавливать полноценный дорогой смесительный узел.

Стоимость смесительно-распределительного узла с запорной и регулирующей арматурой, коллектором, манометром, краником Маевского превышает стоимость всех трубопроводов (если они выполнены из полимера, а не из дорогой меди).

Если система теплого пола включает несколько помещений, то необходимо перед монтажом заказать проект у квалифицированного инженера-сантехника – в нем будут указаны характеристики клапана. При большой площади теплых полов и большом количестве комнат понадобится один или несколько смесительных узлов.

Схема подключения каждого узла включает в себя коллектор – распределительную гребенку, к которой присоединены трубопроводы отопления. Перед коллектором устанавливается трехходовой смесительный вентиль и насос. Клапан может быть с термоголовкой или с датчиками, контроллером и электроприводом.

Как отрегулировать (перенастроить)

Закрываете двери, ставите головку термостата в крайнее левое положение — полностью открыто. Температура в помещении начнет повышаться. Когда она станет на 5-6 градусов выше желаемой вами, поворачиваете регулятор до упора вправо.
Радиатор начинает остывать. Когда температура упадет до того значения, которое вы считаете комфортным, начинаете медленно поворачивать регулятор вправо и прислушиваться. Когда услышите, что теплоноситель зашумел, а радиатор начал прогреваться, останавливайтесь. Запомните какая цифра выставлена на рукоятке. Ее и надо будет выставлять для достижения требуемой температуры.

Трёхходовой клапан для отопления с терморегулятором: схема подключения, назначение, сферы применения

Клапан к системе отопления подключается в той точке, где происходит деление потока на два контура. У первого потока температура постоянная, у второго – может изменяться. Постоянная температура у того контура, где качество и объём теплоносителя должен быть неизменными.

Для такой запорной арматуры характерна широкая сфера применения. Электромагнитные устройства и трёхходовые клапаны с термоголовкой монтируются на современных магистралях. С их помощью производится корректировка соотношения смешивания двух потоков жидкости. При этом объём теплоносителя и мощность системы остаются неизменными.

Схема подключения трёхходового клапана

В быту наиболее востребованы смесительные приборы, позволяющие отрегулировать температуру теплоносителя. Последний может транспортироваться не только по трубопроводу системы отопления, но и внутри тёплого пола. Наличие специального клапана позволяет контролировать температурные параметры без особых проблем.

Для некоторых отопительных систем данное устройство является необходимым. Трёхходовой смесительный клапан для тёплого пола позволяет избежать перегрева напольного покрытия с поддержанием температуры на комфортном уровне. Такие регулирующие устройства актуальны для системы водоснабжения. С его помощью можно поддерживать температуру потока на требуемом уровне.

Поддерживать температуру на заданном уровне несложно

Трехходовой смесительный клапан с термоголовкой

Клапан с терморегулятором гарантирует практичность и эффективность функционирования системы. Трехходовые клапаны для отопления призваны регулировать тепловой поток, что обеспечивает комфорт в помещении и экономичность использования.

Прежде чем приступать к проектировке отопительной системы, производится тепловой расчет. На основе его результатов выбирается подходящая мощность и тип отопительных приборов, способных поддерживать оптимальный температурный режим в помещении.

В расчет берется площадь помещения, после чего анализируют возможные теплопотери. Исходя из этого, рассчитывается производительность отопительной системы, необходимая для создания в комнатах комфортного микроклимата. После чего для всех помещений составляется тепловой баланс.

Однако, данные расчеты производятся при конкретных условиях, которые могут меняться в процессе эксплуатации.

Факторы, влияющие на работу радиатора, различны:
температурные перепады на улице;
солнечная активность;
сила ветра;
наличие бытовых приборов, генерирующих тепло.

В результате, просчитанный температурный баланс нарушается, и в помещении становится жарко. Однако, изъять из комнаты части радиатора или заглушить тепловое излучение невозможно. Таким образом, возникает необходимость управлять генерируемой тепловыми приборами энергией, чтобы поддерживать в помещении комфортный микроклимат.

Есть два пути регулировки выделяемой радиатором энергии:
Качественное изменение свойств радиатора.
Количественное регулирование выделяемого тепла.
В обоих случаях необходимы манипуляции с циркулирующей по трубам жидкостью.

В случае, когда вы не можете повлиять на температуру воды, поступающей к радиатору, можно регулировать ее количество. Для этого и необходимо купить трехходовые клапаны для отопления с терморегулятором.

Эти устройства позволяют ограничить количество воды, проходящей через радиатор, и в результате при одной и той же площади батареи в комнату будет поступать больше или меньше тепла, разумеется, в пределах, ограниченных мощностью системы.

Устройство трехходового смесительного клапана с термостатом

Трехходовой клапан для отопительной системы и регулятор температуры, устанавливаемый на радиаторе, могут использоваться по отдельности, однако в автономных отопительных системах современных квартир и частных коттеджей зачастую применяют комбинированный способ для повышения эффективности.

Важно учитывать, что принцип работы трехходового смесительного клапана позволяет повышать или понижать температуру радиатора лишь в установленных границах. Пределы эти продиктованы техническими характеристиками теплового прибора, а именно, значением его максимальной теплоотдачи, и зависят от каждого конкретного радиатора

Назначение и виды

Теплый водяной пол отличается большим количеством контуров труб и невысокой температурой циркулирующего в них теплоносителя. В основном требуется нагрев теплоносителя до 35-40°C. Единственные котлы, которые способны работать в таком режиме, — конденсационные газовые. Но они устанавливаются редко. Все остальные виды котлов на выходе выдают боле горячую воду. Однако ее с такой температурой в контура запускать нельзя — слишком горячий пол это некомфортно. Чтобы снизить температуру и нужны узлы подмеса. В них, в определенных пропорциях, смешивается горячая вода с подачи и остывшая из обратного трубопровода. После чего, через коллектор для теплого пола, она подается на контура.

Коллектор для теплого пола со смесительным узлом и циркуляционным насосом

Чтобы во все контура поступала вода одинаковой температуры она подается на гребенку теплого пола — устройство с одним входом и некоторым количеством выходов. Подобная гребенка собирает остывшую воду с контуров, откуда она поступает на вход котла (и частично идет в узел подмеса). Это устройство — гребенки подачи и обратки — называют еще коллектором для теплого пола. Он может идти с узлом подмеса, а может — только гребенки без какой-либо дополнительной «нагрузки».

Материалы

Коллектор для теплого пола делают из трех материалов:

Нержавеющей стали. Самые долговечные и дорогие.
Латуни. Средняя ценовая категория. При использовании качественного сплава служат очень долго.
Полипропилена. Самые дешевые. Для работы с невысокими температурами (как в данном случае) полипропилен — неплохое бюджетное решение.

Коллектор для теплого пола на 6 контуров

При установке к подающей гребенке коллектора подключаются входы контуров теплого пола, к гребенке обратного трубопровода — выходы петель. Подключаются они попарно — чтобы проще было регулировать.

Комплектация

При устройстве водяного теплого пола рекомендуют делать все контура одной длины. Необходимо это для того, чтобы теплоотдача каждой петли была одинаковой. Жаль только что этот идеальный вариант встречается нечасто. Намного чаще отличия по длине есть, причем существенные.

Для выравнивания теплоотдачи всех контуров на подающей гребенке ставят расходомеры, на обратной гребенке — регулировочные вентили. Расходомеры — это устройства с прозрачной пластиковой крышкой с нанесенной градуировкой. В пластиковом корпусе находится поплавок, который отмечает с какой скоростью движется теплоноситель в данной петле.

Понятно, что чем меньше проходит теплоносителя, тем прохладнее будет в комнате. Для корректировки температурного режима изменяют расход на каждом контуре. При такой комплектации коллектора для теплого пола делают это вручную при помощи регулировочных вентилей, установленных на обратной гребенке.

Расход изменяют поворотом ручки соответствующего регулятора (на фото выше они белого цвета). Чтобы проще было ориентироваться, при монтаже коллекторного узла, все контура желательно подписать.

Расходомеры (справа) и сервоприводы/сервомоторы (слева)

Такой вариант неплох, но регулировать расход, а значит, и температуру приходится вручную. Это далеко не всегда удобно. Для автоматизации регулировки на входах ставятся сервоприводы. Они работают в паре с комнатными термостатами. В зависимости от ситуации, на сервопривод подается команда закрыть или открыть поток. Таким способом поддержание заданной температуры автоматизируется.

Монтаж автоматики для обогреваемых полов

Установка системы не особенно сложна, но требует участия квалифицированного электрика, так как компоненты подключаются к сети 230 В.

Контроллер рекомендуется устанавливать поблизости от электропривода смесительного клапана, не перекрывая доступ к разъемам и переключателям. Обычно контроллер прикрепляют к стене при помощи винтов и дюбелей. Антенна беспроводного контроллера также крепится к стене. Затем к специальным клеммам контроллера подключают циркуляционный насос, электроприводы смесительных клапанов и прочие компоненты.

Термостат в жилом помещении желательно устанавливать на высоте от 1,5 до 1,8 м от пола, вдали от прямого солнечного света, отопительных и электрических приборов, источников влажности. В ванных комнатах и других помещениях с повышенной влажностью и возможностью попадания воды лучше установить специальный влагозащищенный термостат или предусмотреть специальную защиту от влаги и брызг. Термостат крепится к стене винтами и дюбелями, возможно использование клейкой полосы и крепежной планки. Перед установкой проводных термостатов необходимо подготовить в стенах каналы для прокладки проводов или предусмотреть другой способ их скрыть.

Датчики монтируются в соответствии с инструкцией. Датчик уличной температуры рекомендуется располагать с северной стороны строения, так как нагревание его солнечными лучами приведет к искажению показаний. По этой же причине датчик должен находиться на достаточном удалении от возможных источников тепла: окон, дверей, вентиляционных ходов, внешних блоков кондиционера и пр.
