Регулятор для теплого пола

Виды терморегуляторов

На пути от датчика до сервопривода устанавливается самый сложный прибор системы – терморегулятор для управления температурой водяного теплого пола. На этом месте могут стоять как простые, так и достаточно сложные и дорогие устройства.

Электромеханические терморегуляторы

Самый простейший вид терморегуляторов. Соответственно – самый дешевый. Из органов управления в них минимум возможного: диск, по окружности которого нанесена цифровая шкала со значениями температуры. Никакой индикации текущего значения регулируемого параметра не предусмотрено. Поэтому увидеть, насколько температура пола или воздуха в помещении соответствует действительности не представляется возможным.

Иногда на панели регулятора присутствует рычажок, переключением которого отопление выключается полностью.

Электронные терморегуляторы

Эти приборы подороже электромеханических. У них имеется дисплей, на котором показывается либо текущее, либо заданное значение температуры. Задание производится путем нажатия на кнопки уменьшения или увеличения параметра.

Отдельный подвид этих изделий – сенсорные устройства. Отличаются они от обычных кнопками, срабатывающими не от надавливания, а от легкого касания. И увеличенной ценой.

Программируемые терморегуляторы

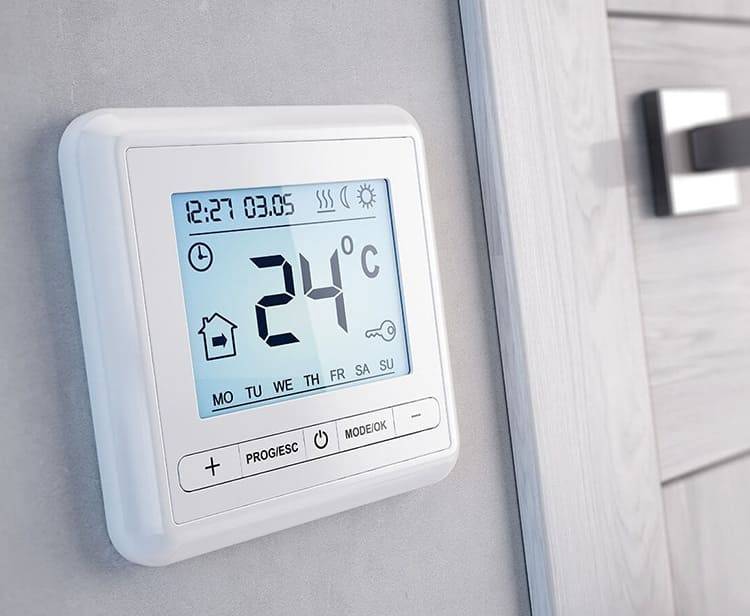

Внешне они похожи на электронные терморегуляторы, так как на передней панели тоже имеется дисплей. Но для управления используется больше кнопок, так как в них заложено множество функций.

Терморегулятор для теплого пола программируемый позволяет изменять заданную температуру в зависимости от времени суток или дней недели. Это дает возможность снижать интенсивность или даже полностью выключать отопление тогда, когда оно не требуется.

Например, утром по будним дням вся семья покидает дом: дети отправляются в садик или школу, взрослые – на работу. Нет смысла тратить тепловую энергию на поддержание рабочей температуры в помещении, она никому не нужна.

В установленное время, незадолго до возвращения жильцов в родные стены, таймер регулятора снова вернет систему в требуемый режим работы. Манипулируя установками температуры в разные времена года, можно добиться максимально возможной экономии.

Среди программируемых устройств есть вариации с управлением от пульта ДУ, возможен также доступ к настройкам от компьютера, планшета или мобильного телефона через сеть Wi-Fi. Соответственно, с увеличением количества возможностей растет и цена, которая и без того превышает стоимость ранее описанных устройств.

Кроме того, некоторые программируемые регуляторы позволяют управлять работой нескольких контуров обогрева одновременно. Причем стабилизация температуры происходит в каждом контуре независимо от других. Эти приборы называют мультизональными.

Радиоэлектронные устройства

Все перечисленные выше терморегуляторы являются проводными устройствами. Для связи датчика с регулятором, регулятора с сервоприводом, подачи питания на схему управления используются кабельные линии. А их нужно прокладывать по стенам или внутри них.

Но иногда это оказывается невозможным или не эстетичным. Специально для таких случаев разработаны устройства, в которых кабели заменены передатчиками и приемниками радиосигналов управления.

Электрические сигналы в такой системе передаются беспроводным путем. Стоимость оборудования очень высока, поэтому целесообразно использовать его только в тех случаях, когда прокладка кабельных линий действительно невозможна. Либо владелец способен значительно переплатить за комфорт.

Что еще учесть в выборе?

Среди второстепенных критериев выбора можно отметить мощность и количество каналов. Мощностный потенциал не является существенным параметром по той причине, что нагрузки на этот прибор незначительны и сама его функция требуется минимум энергозатрат. Тем более что большинство стандартных моделей полностью охватывают максимальную мощность данной системы обогрева. И все же в случае риска колебаний нагрузок в сети стоит предусмотреть силовой потенциал на 15-20 % больше номинального для конкретного оборудования. Что касается количества каналов, то, в зависимости от модификации, термостат для теплого пола может подключаться к одной или двум системам. Вторые также называются двухзонными. Это значит, что прибор сможет одновременно управлять функциями двух систем обогрева.

Влияние способа подачи теплоносителя на выбор технологии регулировки

Контроль разогрева водяных теплых полов, оборудованных собственными теплонасосами, происходит в условиях непрерывной подачи теплоносителя с большой скоростью и в больших объемах. Такие системы используют подмес охлажденной жидкости к потоку подачи, чтобы привести его энергетические параметры к заданным. Подмес осуществляется в насосно-смесительных узлах (НСУ), которые понижают температуру теплоносителя из первичного высокотемпературного контура отопления до расчетных. Дальнейшая регулировка температуры теплого пола осуществляется на гребенках и уже была описана выше. НСУ блоки обеспечивают оптимальные условия работы напольного обогрева, а также позволяют устанавливать его на неограниченных площадях.

Тем не менее, при небольшой квадратуре ТП имеется возможность уйти от использования дорогих смесительных узлов. Температура теплоносителя для теплого пола, в этом случае, поддерживается способом ограничения потоков или по RTL схеме. Функциональный принцип действия схемы заключается в порционной подаче теплоносителя в контуры. В каждой ветке активный элемент термостатического клапана, установленный на обратке, разогревшись до установленного температурного максимума, перекрывает поток рабочей жидкости. Тепло, постепенно отдаваемое теплоносителем, рассеивается в бетонной стяжке. После охлаждения системы до минимального температурного порога, клапан открывается, и цикл порционной подачи повторяется.

Простота RTL регулировки нагрева теплого пола делает её особенно привлекательной. Ведь для неё достаточно использования набора термомеханических клапанов, установленных на гребенке, либо компактных сборок типа «унибокс». Однако, выбирая RTL схему, не стоит забывать и о её ограничениях:

• она применима только в теплых полах, выполненных под толстую бетонную стяжку, играющую роль теплового аккумулятора;
• для эффективного функционирования, помимо хорошего теплоотвода, трубопроводы контуров должны обладать минимальным гидравлическим сопротивлением. Это необходимо для быстрого обновления теплоносителя. С учетом отсутствия теплонасоса в системе ТП подобные условия соблюдаются, если длина веток не превышает 50 м при диаметре трубопроводов 16 мм. Если же необходимо несколько увеличить длину прокладки контуров, то рекомендуется использовать трубы Ø 20 мм.

Видео

Для отдельных контуров отопления в разных комнатах можно установить один регулятор тепла. Он будет регулировать температуру в двух помещениях, для этого применяют двухзонные терморегуляторы. Программируемые модели с дистанционным управлением способны контролировать и управлять параметрами сразу в четырех контурах.

Когда не требуется поддерживать высокие температуры, для экономии электроэнергии прокладывают один греющий кабель с терморегулятором на две комнаты. Выбирая регулятор тепла, надо рассматривать все его технические возможности.

Последовательность монтажа

Перейдём непосредственно к монтажу теплого пола и термодатчика.

Для начала нужно определить местонахождение терморегулятора, который будет расположен снаружи. Располагается он чаще всего на высоте около 1 метра от пола. Крепление его аналогично обычной розетке.

Затем нужно сделать штробы или канавки для прокладки двух пластиковых труб.

Одна для силового провода ведущего к нагревательному элементу, другая для электропроводки датчика. Трубка для термодатчика будет расположена на полу. Такая прокладка даст возможность не снимая кафеля выполнить ремонтные работы, хотя бы по замене элементов контроля.

Заменить полностью нагревательный элемент в случае установки его в стяжке не получится

Важно чтобы при укладке трубы либо гофры для кабеля изгибов и поворотов было как можно меньше. Это в дальнейшем упростит замену вышедшего из строя термодатчика

Следующий шаг — это термоизоляция, она выполняется для разных видов нагревательных элементов индивидуально, например, для нагревательного кабеля ею служит демпферная лента или же другой утеплитель, толщина которого не менее 1,5–2 см.

После этого осуществляется монтаж и крепление нагревательного элемента с подведением проводов к коробу терморегулятора.

Установка и подключение термодатчика теплого пола имеет свои тонкости. Для того чтобы не допустить попадания внутрь трубки, где находится датчик, раствора, конец её находящийся на полу заделывается надежно изолентой или скотчем. Не рекомендуется подключение всей системы через розетку, лучше выполнить питание от автоматического выключателяи через контактор(пускатель).

Установка датчика температуры должна осуществляться на расстоянии от 0,5 до 1 метра от стены, на которой установлен терморегулятор, а также ровно посередине между двумя соседними витками греющего кабеля. После монтажа рекомендуется зафиксировать термодатчик монтажной лентой либо фольгированным скотчем.

Если производится укладка пленочного теплого пола, датчик температуры нужно установить под листом обогревателя, как показано на фото ниже. Учтите, что под термодатчиком нужно проложить теплоизоляцию, иначе система обогрева не будет эффективной.

Важный момент!Расположение датчика температуры должно выбираться таким образом, чтобы он был вдали от других источников обогрева. В противном случае возникнут погрешности и теплый пол будет работать не так, как нужно.

Схема подключения датчика температуры теплого пола выглядит следующим образом:

Перед тем, как делать стяжку, нужно проверить работоспособность теплого полаи самого термодатчика. Как правило, замеряют сопротивление обоих элементов. Система считается работоспособной, если сопротивление отличается не более чем на 10% от паспортных данных.

Для того чтобы собранная схема была максимально безопасной рекомендуется в помещениях, где осуществляется электрический обогрев пола, устанавливать устройства защитного отключения, которые в случае пробоя отключат цепь от напряжения, тем самым защитят человека от попадания под электрический потенциал. Во влажных помещениях это может быть смертельно опасно.

Нужен ли вам программируемый терморегулятор

Я очень часто сталкиваюсь с тем, что, купив программируемый терморегулятор, люди все равно используют его как простой механический термостат. Ведь главное – чтобы пол был теплый, а читать инструкцию и настраивать — нет уж извольте.

Однако, если у вас большое помещение (больше 6 м²), вы живете по режиму (дом/работа/дом/сон) и есть желание экономить на электроэнергии (экономия составляет 50-70%) то тогда вам нужен именно программируемый терморегулятор для теплого пола. В противном случае не стоит переплачивать. Расчеты по экономии электроэнергии с использование программируемого терморегулятора приведены в статье “Какой расход у электрического теплого пола”.

Комментарии:

Великая вещь — автоматизация. Поставил себе включение полов по таймеру, теперь они работают только 2 часа утром и 3-4 часа вечером. По счетчику сразу заметно стало, что это куда лучше, чем срабатывание от термодатчика (хотя и он тоже нужен)

Специальные таймеры для теплых полов — слишком дорогие. Я вышел из ситуации просто- подключил их через розетку с таймером. Дешево, функционально и сердито. Никаких проблем, все работает просто отлично

Оставить комментарий Отменить ответ

Бестопливный генератор – способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома – игрушка или реальная альтернатива

Power Bank с солнечной батареей – расчет на безграмотность

Как выбрать солнечную панель – обзор важных параметров

Как выбрать терморегулятор для тёплого пола: основные критерии и общие рекомендации

Чтобы в доме было действительно комфортно, при выборе терморегулятора для пола, надо учесть ряд факторов. Неправильно подобранная модель может вызвать некорректную работу системы и доставить серьёзные неудобства в процессе эксплуатации. Предлагаем познакомиться с основными критериями, о которых следует обязательно помнить, выбирая подходящую модель для вашего дома.

Выбор зависит от многих факторов

По допустимой мощности и способу монтажа

Каждая модель рассчитана на определённую мощность, максимальное значение которой указана на корпусе устройства. При выборе следует учитывать аналогичный параметр, требуемый для тёплого пола. Мощность терморегулятора должна быть выше на 15 – 20%. В этом случае устройство прослужит намного дольше.

Мощность – один из важных критериев

Способ монтажа также является важным критерием при выборе. Возможна щитовая и настенная установка устройства. Первый вариант актуален для больших помещений. Второй предполагает размещение терморегулятора вблизи розетки или электрощитка. Если монтаж будет выполняться в квартире или доме, выбор обычно делается в пользу настенного монтажа.

Для дома актуальна настенная установка

По внешнему виду и функционалу

Дизайн устройства и его цвет могут существенно отличаться. При выборе следует ориентироваться на стилистическое оформление помещения, в котором будет монтироваться система. Следует обязательно учитывать, насколько удобно будет пользоваться конкретным устройством.

Для квартиры всегда можно выбрать стильную модель

Функционал устройства заслуживает отдельного внимания. Чем больше функций, тем дороже обойдется модель и точнее будет осуществляться контроль температуры. Это позволит оптимизировать работу тёплого пола и сократить затраты на его эксплуатацию. Некоторые устройства позволяют контролировать ряд дополнительных параметров. Однако их стоимость всегда намного выше, чем у аналогичных устройств с меньшими функциональными возможностями.

Функционал зависит от модели

Характеристики комнатных термостатов

Сегодня на выбор потребителям предлагаются несколько видов регуляторов температуры, которые отличаются по типу настроек:

• Терморегулятор для теплого пола водяного механический – это недорогое, простое в использовании и надежное устройство, которое устанавливается лишь в тех случаях, когда этот вид отопления является вспомогательным. Все параметры в приборе настраиваются вручную при помощи кнопки включения и диска со шкалой температурного диапазона. Достоинства прибора:
• низкая стоимость;
• возможность ремонта при выходе из строя;
• легко монтировать;
• прост в управлении.

Недостатки механического терморегулятора для водяного теплого пола:

• Некорректно показывает температуру и разница между реальным нагревом и заданными параметрами может составлять до 5 градусов.
• Механическая настройка предполагает, что каждый раз, когда на улице меняется температура воздуха, приходится вносить новые параметры вручную.
• Электронные терморегуляторы оснащены дисплеем с кнопками, на котором удобно выставлять температурные параметры нагрева воздуха или пола, в зависимости от датчика, и таймер. Обладают точными настройками, разница температуры составляет не более 0.5 градуса. Многие электронные термостаты имеют сенсорный экран и дистанционный пульт, что позволяет управлять ими на расстоянии в пределах дома или квартиры. Это наиболее востребованные аналоги, так как имеют среднюю стоимость, качественную настройку и удобны в управлении.
• Программаторы – это многофункциональные устройства, которые настраиваются как по времени суток (день/ночь), так и по дням недели. Экономия, которую приносят эти устройства при эксплуатации водяного пола, составляет 30% и более. Это связано с тем, что при помощи программы прибор можно настраивать на режим «эконом», при котором температура пола или воздуха поддерживается на минимальном уровне, когда домочадцев нет, и включается на необходимую мощность к их приходу. Одним устройством можно управлять сразу несколькими водяными контурами. Все программаторы имеют встроенный Wi-Fi, что дает возможность следить за работой теплого пола на большом расстоянии от дома и вносить коррективы при помощи планшета или смартфона. Недостатком данного вида устройства считается их высокая стоимость, но учитывая экономию, которую они приносят людям, и комфорт, цена вполне оправданна.
• Радиоуправляемые терморегуляторы для водяных полов появились недавно и стоят очень дорого. Особенность технической характеристики прибора в том, что ему не нужны для подключения кабели, которые, как правило, не украшают интерьер помещения. Управление и контроль над полом производится при помощи радиосигналов, которые отдаются датчиком радиотермостату, а тот, в свою очередь, передает их контроллеру. Функция последнего заключается в обработке данных и контроле подачи нагретого теплоносителя в контур или его остановки. Каждое устройство имеет отдельный передатчик и приемник, работающий с одним водяным контуром, поэтому для больших площадей придется покапать несколько радиоуправляемых терморегуляторов, что оправдано лишь в том случае, если в доме элитный интерьер, которому лишние провода и кабели ни к чему.

Чтобы контроль над водяным полом осуществлялся эффективно, должны одновременно  взаимодействовать следующие приборы:

• Датчики, которые могут быть как встроенными, так и монтироваться непосредственно возле элементов теплого пола. Передает параметры нагрева воздуха или пола термостату. Работает либо от кабеля, либо при помощи радиосигналов.
• Терморегулятор принимает и обрабатывает параметры, посланные датчиком, и передает информацию дальше на сервоприводы.
• Задачей сервоприводов является открытие/закрытие клапанов или кранов с подачей теплоносителя в систему.
• Управляющий модуль следит за работой котла и включает его при необходимости.

Совместная работа этих устройств создает экономию и обеспечивает безопасный режим работы всего контура теплого пола.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

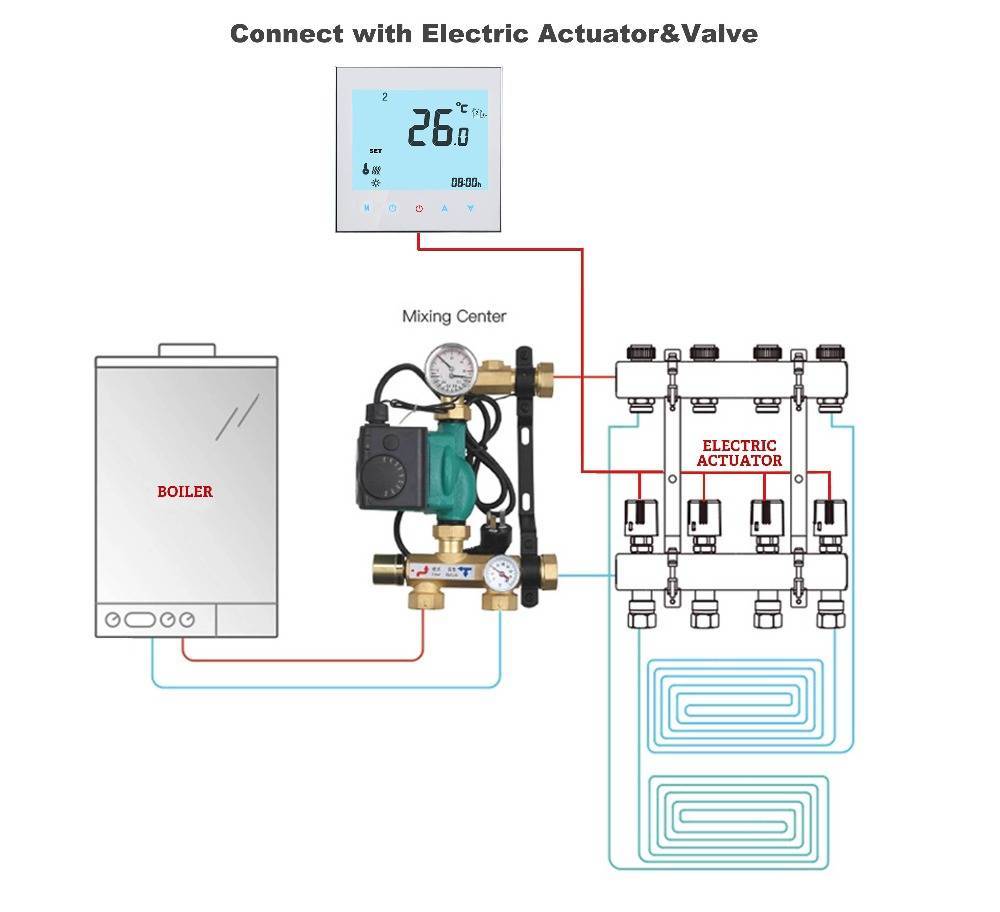

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Какой терморегулятор лучше купить

Любой из представленных номинантов регулятор температуры является элементом безопасности и защиты бытовой техники. А значит, вопрос выбора более чем актуальный. Критерии, по которым можно купить хороший терморегулятор уже были названы, а после сравнения лучших моделей экспертами были сделаны следующие выводы:

• Бренд с лучшей репутацией и качественной техподдержкой — DEVIreg Smart;
• Лучшая автоматизация с дистанционным управлением — Теплолюкс MCS 350;
• Самый долгий срок службы, заявленный производителем — Valtec угловой ½;
• Премиальное качество, популярный производитель — Ranco К-50 (0,8) L3392;
• Самообучение, лучший набор функций, защищенность — Terneo EG.

Какой из представленных вариантов приобретать – решение сугубо индивидуальное. Многое зависит от бюджета, предназначения, личных принципов оценки каждого потенциального пользователя. Обзор поможет сузить круг поиска самого хорошего термостата для бытовой, климатической техники.

Принцип функционирования терморегулятора

Принцип работы ТР состоит в замыкании/размыкании электроцепи, когда температура внутри помещения достигнет установленного показателя, измеряемого первичным температурным датчиком. В этот момент срабатывает электрореле, и ТР включает/отключает подачу напряжения на греющие элементы. В случае применения водяных систем ТП, команда поступает на газовый клапан-отсекатель, регулирующий подачу газа к котлу.

Как правило, в таких регуляторах отклонение от заданного режима составляет 1 °С. Этот показатель обеспечивает гистерезис терморегулятора. Он отличается для каждой модели ТР и задается компаниями, выпускающими устройства. Сейчас современные ТР имеют возможность более тонкой установки гистерезиса в интересах пользователя.
