Выбираем трехходовой клапан esbe для отопления и теплого пола – виды кранов эсбе, характеристики

Трёхходовой клапан для отопления с терморегулятором: схема подключения, назначение, сферы применения

Клапан к системе отопления подключается в той точке, где происходит деление потока на два контура. У первого потока температура постоянная, у второго – может изменяться. Постоянная температура у того контура, где качество и объём теплоносителя должен быть неизменными.

Для такой запорной арматуры характерна широкая сфера применения. Электромагнитные устройства и трёхходовые клапаны с термоголовкой монтируются на современных магистралях. С их помощью производится корректировка соотношения смешивания двух потоков жидкости. При этом объём теплоносителя и мощность системы остаются неизменными.

Схема подключения трёхходового клапана

В быту наиболее востребованы смесительные приборы, позволяющие отрегулировать температуру теплоносителя. Последний может транспортироваться не только по трубопроводу системы отопления, но и внутри тёплого пола. Наличие специального клапана позволяет контролировать температурные параметры без особых проблем.

Для некоторых отопительных систем данное устройство является необходимым. Трёхходовой смесительный клапан для тёплого пола позволяет избежать перегрева напольного покрытия с поддержанием температуры на комфортном уровне. Такие регулирующие устройства актуальны для системы водоснабжения. С его помощью можно поддерживать температуру потока на требуемом уровне.

Поддерживать температуру на заданном уровне несложно

Монтаж клапана для котла отопления

Этот вопрос, как утверждают профессионалы, необходимо рассматривать отдельно. Главная задача монтажа заключается в исключении поступления холодного потока воды на входящий трубопровод, который подключен к отопительному оборудованию. Если не учесть это требование, то на трубах будет возникать конденсат, температурные перепады приведут к деформации в точках стыков. Если говорить о последствиях деформации, то в лучшем случае вы столкнетесь с малой течью, тогда как в худшем систему будет необходимо полностью менять

Для того чтобы не понадобился ремонт трехходового клапана Esbe, важно подключить запорную арматуру к котлу, который характеризуется перепадами температур в процессе эксплуатации. Если установить смесительный клапан, то вы сможете добиться того, что на вход оборудования не поступает вода, температура которой ниже 50 градусов

Перепад температур значительно уменьшаются, негативное воздействие холода снижается. Специалисты советуют дополнять системы, которые обустроены с использованием пластиковых трубопроводов, смесительными клапанами. В этом случае задачей выступает исключение попадания в трубопровод воды с высокой температурой. Несмотря на то что полимеры обладают множеством преимуществ, они достаточно плохо справляются с частыми перепадами температур, которые могут оказаться выше рабочих.

При воздействии таких условий система трубопровода достаточно скоро выходит из строя. Специалисты советуют выбирать продукцию компании Esbe. Трехходовой клапан, инструкция по установке которого представлена в статье, изготавливается уже давно данной фирмой. Если использовать этот элемент, то вы сможете обеспечить температурные показатели в пределах от 75 до 85 градусов, которые являются рекомендованными специалистами. Монтаж клапана позволяет справиться со многими проблемами, однако модель обязательно должна быть подобрана в соответствии с характеристиками сети, а также обладать достаточно большим проходом.

Особенности конструкции трехходового клапана ЭСБЕ

Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».

Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.

Работа прибора происходит примерно так:

1. При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
2. Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.

У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Конструкция

Трехходовой смесительный клапан имеет регулирующий элемент, в качестве которого выступает шток или шар. Шток передвигается вертикально, шар – вокруг своей оси. Так как движение регулирующего элемента не позволяет полностью перекрыть поток рабочей жидкости, происходит ее смешение и перераспределение. Простейшие модели – обычный кран. Основное их преимущество – дешевизна и конструктивная простота. Недостаток – невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран может быть установлен в системах отопления типа «теплый пол». Теперь представим себе клапан-кран с электроприводом. Такая конструкция уже функциональнее, так как она способна регулировать температурный режим автоматически. Простой клапан является балансировочным. Его основная функция – настройка сечения для прохождения рабочего потока. Условно принцип его работы можно описать следующим образом:

Рукоятка повернута на 50% – равномерное смешивание двух потоков, так как входные клапаны будут равны.
Рукоятка повернута на 100% – первый клапан поджимается полностью и перекрывает движение потока жидкости.

Представленные на рынке модификации могут иметь разные повороты рукоятки, но принцип их работы сохраняется. Кран и его положение регулируются вручную, тем самым обеспечивается баланс между двумя потоками.

Существует несколько видов таких приборов:

С гидроприводом.
С пневмоприводом.
С электроприводом.

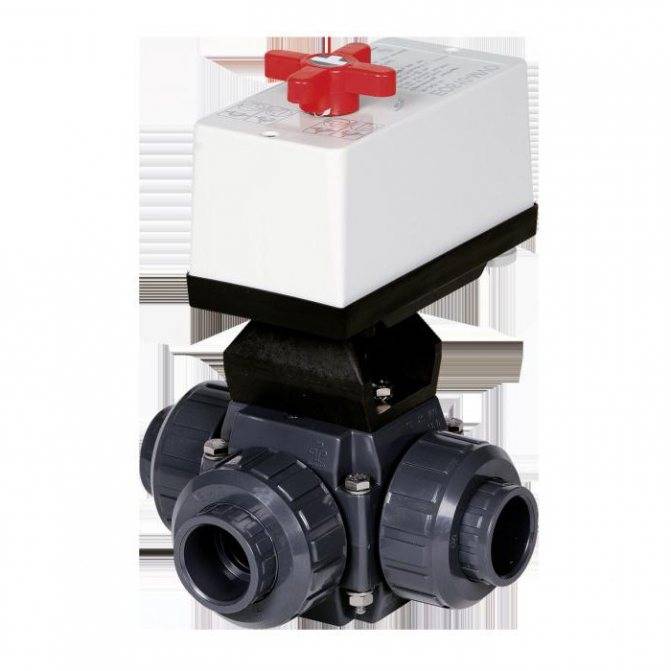

Трехходовой клапан с электроприводом, например, модель ESBE, будет иметь несколько иной принцип работы. Электропривод выполняет функцию обычного термостата, что позволяет не просто смешивать потоки, а поддерживать заданную температуру. При понижении/повышении температуры привод автоматически изменяет положение запорной арматуры, увеличивая или уменьшая сечение прохождения потока горячей воды. Одновременно изменяется и сечение в месте впуска холодного потока. В результате на выходе получается вода с постоянной температурой. Никакого вмешательства со стороны человека кран ESBE не требует. Его работа регулируется автоматикой.

Принцып работы клапана

Оснащенные электроприводами и термостатами клапаны ESBE одинаково хорошо подходят для использования в системах отопления и горячего водоснабжения. В принципе, кран может быть установлен в любом трубопроводе, где необходимо смешение двух потоков жидкости с постоянным поддержанием температуры. Каким бы качественным и надежным ни был трехходовой клапан с термостатом, он будет иметь один недостаток, характерный абсолютно для всех приборов этого вида.

Таким недостатком является сильная зауженность входных точек. Зауженное сечение входной точки, в свою очередь, увеличивает гидросопротивление.

Такой кран будет хорошо работать в системах водоснабжения. Клапаны ESBE пригодны для установки в системах «теплый пол», но при этом требуется специальная схема подключения. Помимо описанных выше конструкций, на рынке представлены трехходовые термостатические клапаны. Эти приборы нередко путают между собой, но все же они являются совершенно разными. Термостатические модели имеют термостат с выносным датчиком, но отличаются они не только этим элементом, но и принципом работы. В отличие от обычных моделей, в термостатических кранах поток регулируется только в одной точке, две оставшиеся находятся открытыми, и их сечение не изменяется. При выборе такой конструкции нужно проверить, нет ли зауженности в точке 2, иначе гидравлическое сопротивление приведет к сложностям в работе устройства. Возможно, для минимизации проблемы придется установить смесительный клапан в альтернативное кольцо.

Проведение монтажных работ

Почти все описываемые клапаны, которые представлены на рынке, подключаются на основе одной схемы. Наиболее часто краны-смесители используются в системах водоснабжения. В качестве главной их цели выступает снижение риска возникновения обратного потока. Между потоками холодной и горячей воды неизбежно будет возникать перепад давления. Он может стать причиной возникновения обратного потока. Если же вы установите клапан, то с такой проблемой не столкнетесь. Если речь идет о системе отопления, то подобные устройства используются исключительно в трех направлениях, а именно для стабилизации температурного режима потока теплоносителя во входящем трубопроводе котельного оборудования, для снижения подачи воды с высокой температурой от обогревательного устройства на трубопровод, а также в условиях смесительных узлов систем по типу теплый пол.

Установка трехходовых клапанов в системе отопления

Монтаж смесительного клапана

При монтаже СВ следует соблюдать несколько правил:

1. Следовать стрелкам на вентиле, показывающим направление потока. Также необходимо знать обозначения направлений: А – прямое, В – перпендикулярное, АВ – общий вход/выход.
2. Учитывать существование двух трехходовых моделей:

• симметричные;
• ассиметричные.

У симметричных потоки приходят с боковых торцов. На выходе через центральный торец поток уже смешанный. В случае ассиметричных – более тёплый поток поступает с торца, а  тот, что холоднее – снизу. Выход уже смешанного потока – через второй торец.

3. Производить  подключение клапана термоголовкой (приводом) вверх.

Врезка

Варианты врезки СК зависят от компоновки системы отопления.

1. Излишний нагрев теплоносителя в обратной линии отопления приводит к избыточному давлению в системе. Оно устраняется монтированием перемычки (к входу В).

Соединённые вершинами синие треугольники обозначают насос, благодаря которому происходит циркуляция воды в системе.

В автономных системах отопления клапан обычно присоединяется к котлу. Тогда врезается балансировочный клапан (синим цветом на схеме).

1. При возможности перепуска теплоносителя в обратку (обычно при автономной котельной) смесительный клапан выполняет и разделительные функции. Тогда врезается ещё один балансировочный клапан (ко входу В трёхходового клапана).

Монтаж разделительного клапана

Разделительный клапан используется при необходимости снизить температуру теплоносителя из источника. После разделения потока теплоноситель попадает к потребителю без перегрева.

Такая ситуация требует наличия насоса.

Рекомендации

Обязательные правила при монтаже любого трёхходового клапана:

• Обязательна установка манометров с обеих сторон клапана;
• перед устройством монтируется фильтр, чтобы защитить от всяких примесей;
• корпус устройства не нагружен;
• перед клапаном врезать приспособления, снижающие избыточное давление;
• клапан не располагают над приводом;
• с обеих сторон устройства выдерживать прямые участки, если это рекомендовано производителем.

Схемы расположения

1. Простейшая схема с твёрдотопливным котлом:

Трёхходовой клапан в такой схеме отопления защищает от конденсата и перегрева, поддерживает температуру в контуре.

1. Более сложная схема – с электрокотлом и тёплыми полами:

Для организации нескольких контуров полов применены гидроколлекторы.

1. Бойлер с трёхходовым клапаном и котлом позволяют обойтись одним контуром:

Проверка на работоспособность

1. Внешний осмотр корпуса на наличие трещин.
2. Плавная прокрутка регулятора во все стороны.
3. Проверка термоголовки – она нагревается строительным феном, проверяется соответствие движения штока показателям.
4. При необходимости проверяется электропривод (при наличии) – тестером, с соответствующей разборкой электропривода.

Трехходовой клапан. Устанавливаем правильно.

Watch this video on YouTube

Устройство и принцип работы трехходового клапана

Трехходовой клапан – это специфичный вид запорно-регулирующей арматуры, способный контролировать соотношение холодного и горячего потоков в двух замкнутых контурах. Проще говоря, он добавляет к основному отопительному контуру еще один, в котором можно поддерживать ту же температуру, либо изменять ее, настраивая клапан по своему усмотрению.

Условно трехходовой клапан можно представить в виде пары двухходовых клапанов, работа которых обратно пропорциональна: открытие одного ведет к прикрытию другого на равную величину

Важно понимать, что при этом общая интенсивность потока остается неизменной

В зависимости от принципа работы, выделяют три основные группы трехходовых клапанов:

Смесительный трехходовой клапан

Имеет два входных и один выходной патрубок. Применяется для регулирования температуры ведомого контура путем смешивания двух раздельных потоков с разной температурой в заданной пользователем пропорции.

Разделительный трехходовой клапан

Имеет один входной и два выходных патрубка. Используется для регулирования температуры путем изменения количества циркулирующего в ведомом контуре теплоносителя, а также перед системами дополнительно подогрева/охлаждения – в них подается отобранная клапаном часть потока.

Переключающий трехходовой клапан

Способен переключать поток между контурами, не влияя на его температуру и интенсивность. Переключение может осуществлять по схеме «вход-вход-выход» или «вход-выход-выход».

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Существуют также комбинированные трехходовые клапаны, способные, в зависимости от способа установки, выполнять функции как смесительной, так и разделительной фурнитуры. Однако ввиду дороговизны и сложной конструкции они менее распространены.

На рисунках выше показаны схемы трехходовых клапанов седельного типа. Существуют также конструкции поворотного типа, однако они менее долговечны и могут устанавливаться лишь в контурах с небольшим внутренним давлением. В большинстве случаев приобретение седельного клапана предпочтительнее.

Внешне трехходовой клапан представляет собой Т-образную цилиндрическую развилку, концы который оснащены унифицированной резьбой. В моделях, рассчитанных на большую интенсивность потока, роль соединительного элемента может играть торцевой фланец.

Корпуса клапанов изготавливаются из распространенных в отопительных системах материалов: чугуна, нержавеющей стали, латуни, бронзы. Элемент трехходового клапана, осуществляющий регулирование выходящего потока или потоков, называют затвором.

Конструктивно он может быть:

• шаровым – характеризуется плавностью работы, но может изнашиваться быстрее, чем аналоги других форм;
• цилиндрическим или плоским – имеет повышенный ресурс за счет большей площади контакта с гнездом;
• конусным – позволяет уменьшить габариты клапана.

Клапан должен быть оборудован надежной системой привода, которая может быть:

1. Механической – регулирование рабочего режима осуществляется путем поворота головки на необходимый угол.
2. Электронной – угол поворота затвора устанавливается электрическим сервоприводом, сигнал которому передается датчиком или системой климат-контроля.
3. Термостатическим – конструкция клапана дополняется термическим элементом, который, при повышении температуры теплоносителя на определенное значение, расширяется, поворачивая затвор.

Трехходовые клапаны с ручным управлением наиболее надежны, хотя и не предоставляют такой гибкости и оперативности настроек, как их автоматизированные аналоги. Кроме того, на ресурс клапана любого типа оказывает большое влияние наличие абразивных частиц в теплоносителе, поэтому контуры, работающие с подобной высокоточной фурнитурой, рекомендуется оборудовать улавливающими фильтрами.

Схемы подключения

Клапан трехходовой — схема включения

Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего. Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях:

• В смесительных узлах систем типа «теплый пол».
• Для стабилизации температуры потока жидкости во входящем трубопроводе котла.
• Для снижения подачи теплоносителя с высокой температурой от котла на трубопровод.

Клапан в смесительном узле

Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину. Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла, с его немалыми габаритами, далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель. В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток.

Для котлов отопления

Трехходовые клапаны для котлов отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять.

Трехходовой клапан в системе отопления

Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов

В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом. Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход.

Внутреннее устройство

Есть два вида поворотных клапанов – седельные и поворотные. Они отличаются внутренним устройством и типом прилагаемого усилия для регулировки.

В поворотном трехходовом кране есть шаровая заслонка. Она проворачивается, перекрывая одно направление и открывая другое (см. рис). Внутреннее устройство такого крана схоже с шаровым вентилем.

Принцип работы поворотного трехходового клапана

В седельном трехходовом кране есть шток с одним (в смесительном) или двумя (в разделительном) запорными устройствами (см. рис). Они представляют собой металлические шарики, которые плотно усаживаются в гнездо. Когда один из них перекрывает поток, второй – полностью открыт.

Принцип работы седельного трехходового клапана.

Монтаж клапана для котла отопления

Этот вопрос, как утверждают профессионалы, необходимо рассматривать отдельно. Главная задача монтажа заключается в исключении поступления холодного потока воды на входящий трубопровод, который подключен к отопительному оборудованию. Если не учесть это требование, то на трубах будет возникать конденсат, температурные перепады приведут к деформации в точках стыков. Если говорить о последствиях деформации, то в лучшем случае вы столкнетесь с малой течью, тогда как в худшем систему будет необходимо полностью менять

Для того чтобы не понадобился ремонт трехходового клапана Esbe, важно подключить запорную арматуру к котлу, который характеризуется перепадами температур в процессе эксплуатации. Если установить смесительный клапан, то вы сможете добиться того, что на вход оборудования не поступает вода, температура которой ниже 50 градусов

Перепад температур значительно уменьшаются, негативное воздействие холода снижается. Специалисты советуют дополнять системы, которые обустроены с использованием пластиковых трубопроводов, смесительными клапанами. В этом случае задачей выступает исключение попадания в трубопровод воды с высокой температурой. Несмотря на то что полимеры обладают множеством преимуществ, они достаточно плохо справляются с частыми перепадами температур, которые могут оказаться выше рабочих.

При воздействии таких условий система трубопровода достаточно скоро выходит из строя. Специалисты советуют выбирать продукцию компании Esbe. Трехходовой клапан, инструкция по установке которого представлена в статье, изготавливается уже давно данной фирмой. Если использовать этот элемент, то вы сможете обеспечить температурные показатели в пределах от 75 до 85 градусов, которые являются рекомендованными специалистами. Монтаж клапана позволяет справиться со многими проблемами, однако модель обязательно должна быть подобрана в соответствии с характеристиками сети, а также обладать достаточно большим проходом.

Где нужно ставить клапан

В большинстве частных домов используются только ручные радиаторные вентили. Их вполне достаточно, чтобы настроить нормальную работу водяного отопления в коттеджах площадью до 500 м². Монтаж балансовых кранов магистрального типа производится в таких случаях:

• в зданиях с разветвленной отопительной сетью, состоящей из множества стояков;
• в многоквартирных домах, обогреваемых собственной котельной;
• при обвязке твердотопливного котла с теплоаккумулятором.

Когда мы разобрались с назначением балансировочных вентилей, укажем конкретные места их установки. Радиаторные краны нужно ставить на выходе батарей, а магистральные – на обратной трубе с охлажденным теплоносителем. Если же элемент задействован в паре с автоматическим регулятором давления, то он может стоять как на подающем, так и обратном трубопроводе в зависимости от спроектированной схемы.

Пример схемы с групповой балансировкой стояков

Справка. В алюминиевых и стальных радиаторах с нижним подключением балансировочный кран встроен в специальную фурнитуру, предназначенную для присоединения подводок к таким приборам.

Выделим моменты, когда ставить регулирующие клапаны не нужно:

• в тупиковых системах небольшой протяженности с равными по гидравлике «плечами»;
• если все батареи оснащены термостатическими клапанами с преднастройкой;
• на последнем (тупиковом) радиаторе;
• в системах отопления коллекторного типа.

Специальная арматура для нижнего подключения оснащается встроенными балансирующими клапанами Терморегуляторы с преднастройкой, стоящие на подаче воды в батарею, одновременно играют роль балансового вентиля, поэтому на выходе отопительного прибора достаточно установить отсекающий шаровой кран. Такая же арматура монтируется на подводках последнего в цепочке радиатора, поскольку регулировать его бессмысленно, он должен быть открыт полностью.
