Твердотопливный котел: общее описание

Твердотопливный котел — устройство, которое вырабатывает тепловую энергию при сжигании топлива.

Отсутствие влияния внешних факторов (стабильности подачи электроэнергии, возможности подключения к газопроводной магистрали и отсутствие газгольдера, цен на дизтопливо) объясняет частоту выбора для индивидуальных систем отопления агрегатов, работающих на твердых видах горючего.

Выпускаются модели с широким диапазоном характеристик, доступных функций, разной степенью автономности.

Принцип работы

После загрузки и розжига под действием тяги горячие газы проходят вдоль элементов теплообменника, нагревая воду внутри труб. Продукты сгорания отводятся через патрубок в дымоход. Жидкость циркулирует в системе, нагревая радиаторные секции. По мере расхода топлива выполняется его повторная подача в ручном или автоматическом режиме.

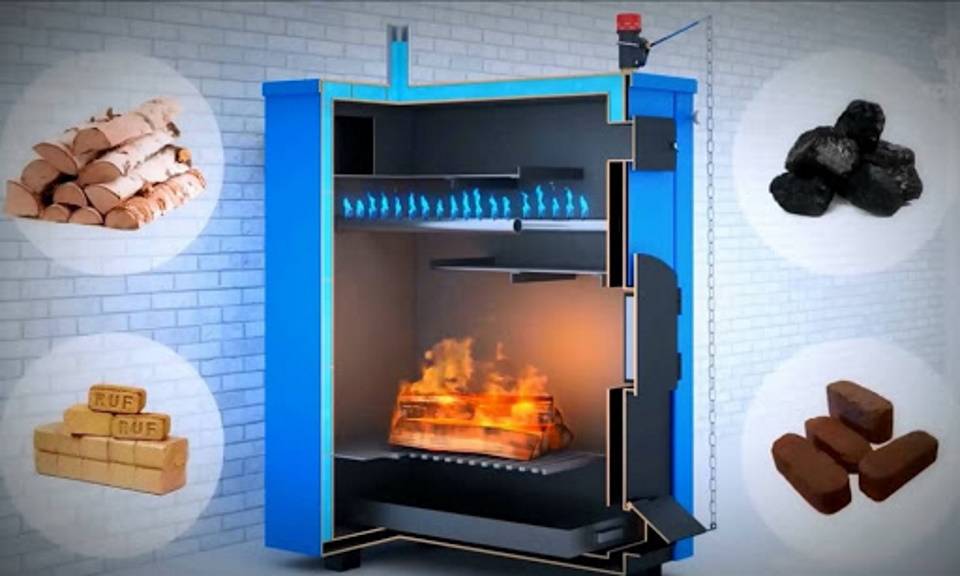

Устройство

Основу конструкции составляет топка, состоящая из портала для загрузки, колосников для организации воздухоподачи и зоны дымоотведения. Зола собирается в отдельную емкость. Для теплообмена предусмотрена водяная рубашка, в которой циркулирует жидкость. Терморегуляция и контроль нагрева выполняются заслонкой и шиберами.

Устройство твердотопливного котла.

Области применения

Для дачи, загородного дома, производственного предприятия, промышленного цеха, технологических зданий, частных мастерских твердотопливная котельная — экономичный, надежный вариант организации отопления. Объект может эксплуатироваться периодически или на постоянной основе.

Критерии выбора

Прежде чем рассматривать варианты покупки надо определить:

1. Кто будет истопником и с какой периодичностью вручную загружать топливо:

  • три-пять раз в сутки;
  • один-три раза в сутки;
  • один раз в три-шесть дней;
  • не чаще одного раза в неделю.

2. Чем топить:

  • сухими дровами или брикетами – вариант, не подходящий из-за высокой цены и требования по влажности 20-25%;
  • обычными поленьями с влажностью до 40%, пролежавшими под навесом до середины осени – реально применимая ситуация;
  • дровяным хламом – нежелательный вариант по причине существенных занижений характеристик по мощности и необходимости частой очистки изделия;
  • углём – не очень подходящий выбор из-за большой цены, неприятного запаха, грязи, золы и пр.;
  • пеллетами – неплохой вариант в случае использования только деревянных, которые надо найти и придумать, где хранить сезонный запас, потому что закупать мелкими партиями не очень приятное занятие.

После ответа на вопросы можно заняться изучением вариантов выбора. Что следует знать:

1. При выборе изделия с ручной загрузкой:

  • универсальных котлов нет, конструкция топки и теплообменника разрабатывается под конкретный материал, при использовании которого достигается самый лучший результат;
  • чем больше объём топки, тем дольше котёл работает на одной загрузке;
  • мощность зависит от используемого топлива из-за различия в температуре горения;
  • чем больше и тяжелее агрегат, тем больше у него будет срок службы и выше КПД по причине большой площади теплообменника;
  • возможность лёгкой чистки без лишних усилий и использования специальных инструментов, недоступных в свободной продаже;
  • периодичность замены расходных материалов – колосников, уплотнителей, их стоимость и наличие в продаже.

2. При выборе изделия, работающего в автоматическом режиме:

  • может долгое время работать без присмотра, а одной загрузки хватает на пять и больше суток;
  • оснащено горелкой «совкового» типа, где факел пламени пылает в горизонтальной плоскости;
  • оборудовано авторозжигом;
  • подходят только пеллеты;
  • необходимость разрыва потока загрузки для предотвращения возможного возгорания бункера при обратной тяге;
  • возможность использования в ручном режиме;
  • более высокая цена, чем на модели с автоматизированной загрузкой.

3. При выборе изделия с автоматизированной загрузкой:

  • обязательное присутствие оператора до двух раз в сутки;
  • оснащено горелкой ретортного типа;
  • сплошной поток загрузки на срок более пяти дней при автоматизированной подаче пеллетов из большого бункера;
  • отсутствие авторозжига, что требует присмотра для ручного поджигания при потухании;
  • возможность использования в ручном режиме с загрузкой угля или дров;
  • обязательное наличие бункера или постоянная закупка пеллетов во время отопительного сезона;
  • необходимость регулярной чистки теплообменника (один раз в две недели) для поддержания КПД на уровне до 85%;
  • требование принятия специальных мер для обеспечения пожаробезопасности.

Агрегат надёжной марки создаст в загородном доме или даче уютную обстановку в неблагоприятный период осенне-зимних холодов.

Два в одном

Часто с твердотопливным оборудованием соединяется газовый котел: он комфортнее в использовании, но расходы на отопление только газом высоки, поэтому совмещение двух типов обогрева дает и экономию, и удобство.

Соединение двух типов систем ведется с расчетом на защиту от увеличения давления в отопительной схеме. Единственным безопасным решением для совмещения газового и котла на твердом топливе является система с теплообменником, который делит схему на два контура: открытый, нагруженный на теплообменник, и закрытый – газовый котел с теплообменником и батареями. Такая сложная система с лихвой окупится экономичностью и удобством.

Различия отопительного оборудования по принципу работы

Требования к установке отопительного котла.

По принципу работы котлы могут быть атмосферного, турбированного и конденсационного типа. Использование атмосферных котлов, имеющих открытую камеру сгорания, требует обязательного устройства дымохода для отвода отработанных газов. Для процесса горения необходим кислород. Котел атмосферного типа забирает воздух из помещения, в котором он находится.

В турбированных агрегатах используется закрытая камера сгорания. Забор воздуха осуществляется через приточную трубу, выведенную на улицу, а отвод газов – через вытяжную трубу, смонтированную так же, как и приточная. Недостатком турбированных котлов является их цена: в среднем они стоят на 10-20% дороже, чем атмосферные.

Конденсационные котлы – новаторство в системах отопления, позволяющее сэкономить до 15% топлива. Они принципиально отличаются от первых двух типов тем, что продукты сгорания не выводятся наружу, а собираются в специальной камере, где происходит процесс конденсации воды, после чего тепло передается в систему отопления через теплоноситель.

В эксплуатационных характеристиках конденсационных котлов указывается КПД 107%. Такой показатель может вызвать недоумение у людей, хоть немного знакомых с физикой, ведь энергия не берется ниоткуда, а максимальная цифра не может превышать 100%.

В данном случае расчет осуществляется следующим образом: за 100% принимается энергия, выделяемая при сгорании топлива. К этой цифре плюсуется энергия, выделяемая при конденсации водяных паров. Максимально возможный показатель составляет 11%. Получаем 111%. Потери с отходящими газами при тепловом излучении и конденсации – 4%. Итого – 107%.

Конденсационные системы отопления стоят недешево. По сравнению с атмосферными котлами их цена выше в 2-3 раза, но окупаемость происходит за 2,5-3 года, а эксплуатационный срок работы котла составляет около 30 лет. В странах Европы, где цены на газ высоки, уровень использования конденсационных котлов достиг 99%.

Этот тип отопительных систем имеет еще одно преимущество: выброс в атмосферу угарного газа и оксидов азота сокращается на 70%. В Бельгии и Великобритании в настоящее время запрещено использование каких-либо систем отопления, кроме конденсационных. Подобный закон готовится к принятию и в других странах Еврозоны.

Общая характеристика котлов, произведенных в Украине

Специалисты, разбирающиеся в котельном оборудовании, наверняка заметят, что по своей конструкции изготавливаемые в Украине твердотопливные котлы весьма похожи на элитное оборудование брендов Herz, Herlt, Hargassner и некоторых других, причем речь идет о его полноценных версиях, а не облегченных, с которыми нашему потребителю приходится иметь дело чаще всего.

Осваивая производство твердотопливных котлов в Украине, компании-производители активно перенимают опыт своих зарубежных конкурентов, но не просто копируют его, а стараются усовершенствовать с учетом характерных для наших стран условий.

Зарубежные дилеры предпочитают поставлять «урезанные» модели, например, без футеровки камеры сгорания. Такие котлы плохо работают на сыром топливе и, поскольку они распространены практически повсеместно, многие пользователи ошибочно приписывают этот недостаток всем твердотопливным котлам.

Пиролизные котлы CET

Пиролизные котлы украинского производства изготавливаются с полным оснащением. Обязательной является футеровка камеры сгорания жаропрочным бетоном и другими составами.

В качестве топлива для такого агрегата можно использовать даже сырые дрова с влажностью до 50%, при этом его эксплуатационные характеристики останутся на самом высоком уровне.

Чем еще выгодно отличается украинская продукция от ввозимой из-за рубежа? Можно выделить несколько преимуществ:

1. Универсальность. Украинские производители учитывают сложности, связанные с низким качеством топлива и перебоями в его поставке, поэтому их котлы практически являются «всеядными».

2. Надежная электроника. Не секрет, что качество электроснабжения в наших странах, особенно в отдаленных от городов населенных пунктах, оставляет желать лучшего. Это обстоятельство учитывают при разработке электронных систем управления и контроля для украинских твердотопливных котлов, поэтому они способны сохранять работоспособность даже при значительных колебаниях напряжения в электросети.

3. Доступность запчастей. В случае поломки доставка запчастей для украинского котла займет меньше времени и средств, чем для его импортного «коллеги».

4. Низкая стоимость. В то время как по своему оснащению украинские твердотопливные котлы соответствуют самым дорогим моделям элитных зарубежных брендов (которые, напомним, к нам практически не попадают), они обладают той же стоимостью, что и агрегаты эконом-класса тех же производителей. Отчасти это обстоятельство обусловлено тем, что продажа твердотопливных котлов в Украине осуществляется непосредственно производителями, а потому не предусматривает дилерских наценок.

Твердотопливные котлы украинского производства

Учитывая указанные достоинства, а также широкий набор функций и долговечность украинских котлов, все больше потребителей делают выбор в их пользу.

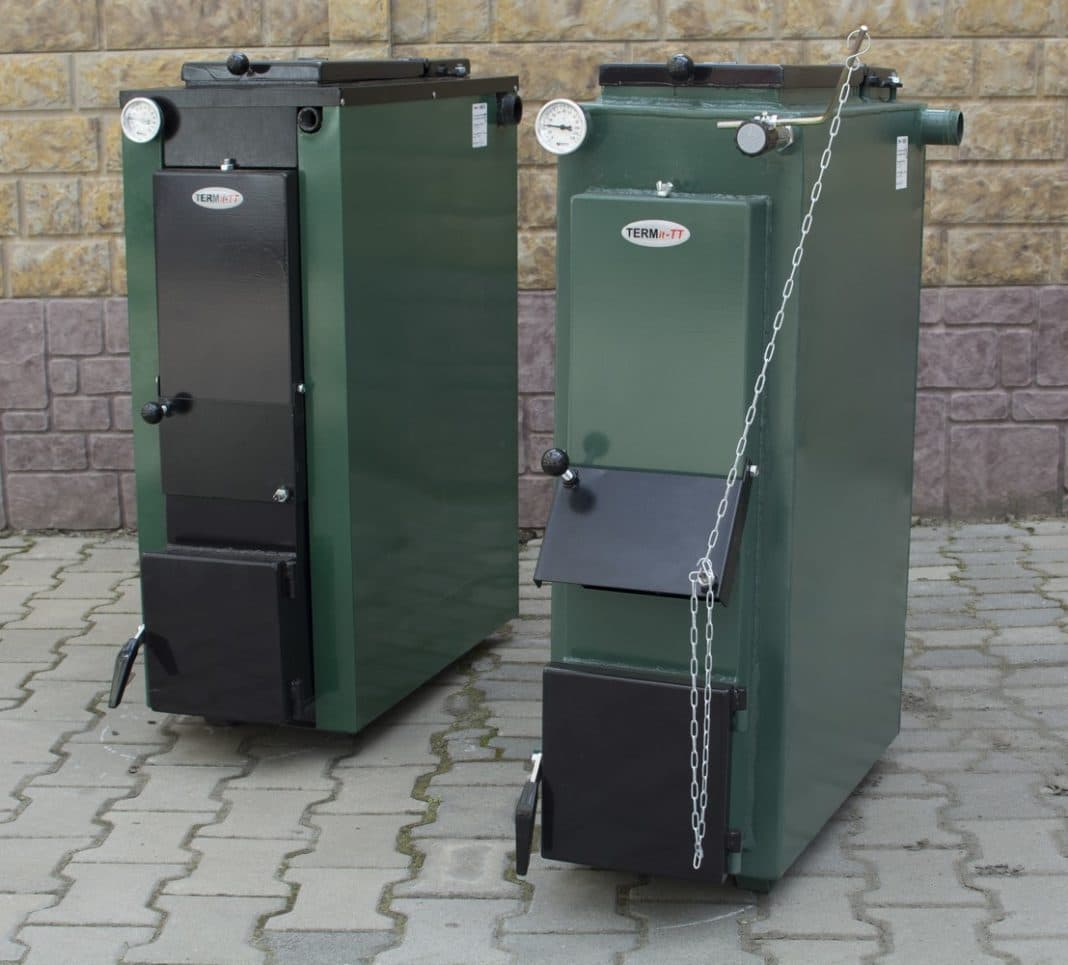

Преимущества и недостатки твердотопливных котлов верхнего горения

Котлы с верхним горением уже более 15 лет обеспечивают пользователей теплом. За это время они полностью подтвердили свою эффективность, которая обеспечивается следующими факторами:

  • когда происходит закладка топлива, распределитель поднимается вверх, а после розжига опирается на дрова и опускается по мере их прогорания;
  • в месте поступления воздуха, происходит неполное окисление углеводородов. Газ с частицами пепла переносится в верхнюю часть топочной камеры. Там к нему присоединяется кислород, в результате чего он дожигается и отдает оставшееся тепло;
  • в начале камеры для сжигания газа, находится регулятор тяги. С его помощью автоматически определяется температура воды и регулируется скорость сгорания летучих соединений.

Котлы имеют следующие преимущества:

  • длительное время работы и минимальное количество загрузок;
  • энергонезависимость за счет работы с естественной циркуляцией и природной тяги;
  • универсальность некоторых агрегатов в плане топлива: уголь, дрова, стружки, торф и др.;
  • небольшое количество топлива способно обеспечить высокую эффективность работы;
  • автоматизированная непрерывная работа котла для снабжения горячей водой и теплом;
  • отсутствие сложных механизмов делает эксплуатацию котла простой даже для новичков;
  • высокий уровень безопасности;
  • длительный срок службы от 10-15 лет и более.

Котел верхнего горения имеет высокий уровень безопасности

Недостатки твердотопливных котлов с верхней загрузкой:

  • высокая стоимость по сравнению с другими установками;
  • чувствительность к изменениям температуры теплообменника. Возможно появление конденсата и окисление стальных элементов;
  • повышенная зольность может засорять зону горения и снижать уровень теплоотдачи;
  • необходимо регулярно вручную прочищать дымоход и зольник;
  • неудобная закладка дров из-за конструктивных особенностей;
  • нельзя загружать топливо больших размеров, например, не колотые дрова;
  • топливо должно быть полностью сухим, поэтому нужно продумывать условия его хранения;
  • неполная загрузка делает неудобным розжиг, т.к. топка достаточно глубокая;
  • нельзя проводить дозагрузку, если процесс уже запущен;
  • опорная балка и диск, служащие перегородкой между зонами горения твердого топлива и газа быстро выходят из строя.

Как видите, твердотопливные котлы верхнего горенияне лишены минусов, поэтому прежде, чем приобретать такое устройство, хорошо взвесьте все за и против.

Устроение и этапы сгорания

Твердотопливный котел представляет собой устройство, собранное в стальном корпусе и состоящее из следующих узлов:

  • теплообменник (змеевик);
  • прочистной люк и топочная камера, оснащенная дверцей;
  • колосники (решетка);
  • терморегулятор.

Принцип работы заключается в сжигании топлива: сначала оно подсушивается, затем окисляется и выделяется древесный газ, все дожигается, превращаясь в золу. Попадая в камеру, топливо распределяется на колосниках, которые располагаются наклонно.

Вся влага, которая есть в топливе, испаряется в процессе взаимодействия с футеровкой камеры и от энергии горения. Все горение проводится принудительным поддувом. Дожиг происходит в топке при температуре в 95С в той части, куда поступает воздух из прослойки между облицовкой и футеровкой.

После сгорания теплообменник передает энергию теплоносителю. Теплообменник представляет собой нехитрое устройство — это бочка, сосуд, сквозь который идут трубы: горячий воздух проходит через трубы и нагревает воду внутри бочки. Вода движется в теплоносителе автоматически при помощи насоса. Для регулирования объема теплоносителя используются впускной и выпускной коллектор с датчиком температуры.

Технические характеристики котлов верхнего горения на твердом топливе

Котлы с верхним горением производятся с разными мощностями от 8 до 95 кВт. Отдельные модели могут достигать показателя в 1200 кВт. Чем больше показатель, тем эффективней работа агрегата и тем большую площадь можно будет обогреть. Котлы с минимальной мощностью рассчитаны для установки в небольших домах. Украинские «Бураны» с 40 кВт предназначены для отопления больших домов или складских помещений.

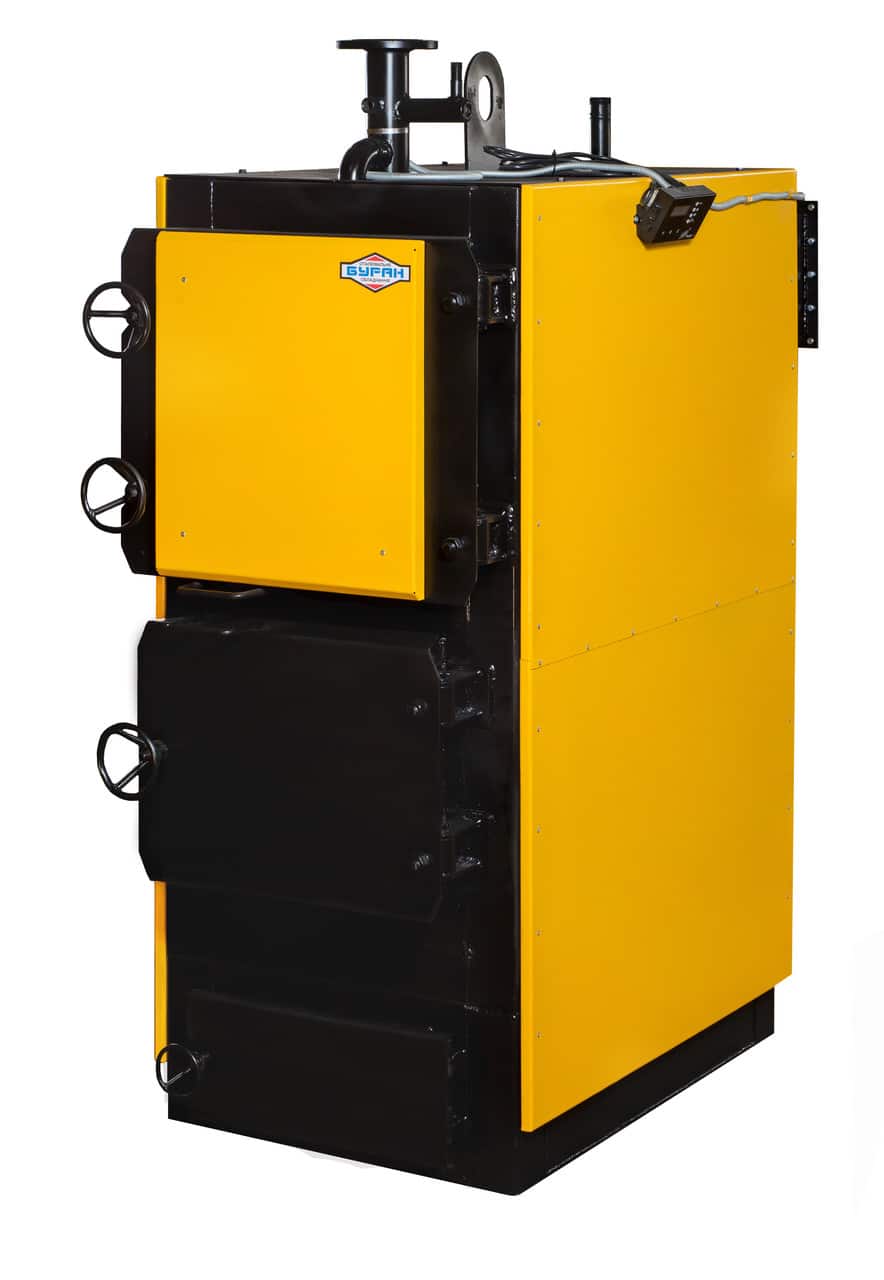

Твердотопливный котел БУРАН-EXTRA 1200

Материалы изготовления котлов — чугун или сталь. Чугунный теплообменник долговечней, но из-за своего большого веса может вызывать трудности при монтаже. Стальные теплообменники изготавливают из стали различного качества от низкосортной, до высококачественной, устойчивой к воздействию высоких температур. Помимо этого стальные котлы часто имеют защиту из шамотного кирпича.

Чаще всего котлы с верхним горением работают на дровах, но есть модели, в которые можно укладывать уголь, торфяные брикеты, стружку и другое топливо.

КПД котлов равен 85-93 %. Как заявляют производители, время работы прибора после одной загрузки дров составляет от 8 до 31 часов, а на углях до 5 суток. Среднестатистический недорогой котел выдает тепло в течение 5-8 часов.

Температура нагрева воды 70 C на дровах и 85 C на угле. Рекомендованная температура на входе от 60 C. Система отопления может быть как с естественной, так и с принудительной циркуляцией.

Газовые отопительные котлы

Такие отопительные элементы отличаются большой мощностью и малым рабочим пространством. Такие котлы могут быть как элементом отопления, то есть являться частью отопительных систем домов, так и частью системы горячего водоснабжения.

Для газового оборудования можно выделить следующую классификацию:

  • по количеству контуров;
  • по способу исполнения;
  • по способу выброса отработанного газа;
  • по своей эффективности, а более точно, по принципу работы с водяным паром;
  • по способу розжига.

По первому признаку выделяют одноконтурные и двухконтурные элементы. Котлы с одним контуром являются частью только отопительной системы, как правило. Иногда они являются частью системы горячего водоснабжения.

Схема котла в маленькой семейной бане.

На практике гораздо чаще встречаются двухконтурные элементы. Для таких котлов отопления характерно то, что они являются частью сразу двух отдельных систем: системы отопления и системы горячего водоснабжения.

По второму признаку выделяют настенные и напольные приборы. Чаще встречаются настенные. Большим преимущество напольных отопительных приборов можно назвать то, что они имеют очень широкий диапазон выбора мощности. Такие котлы используют для систем отопления, рассчитанных на помещения общей отопительной площадью не более 200 кв. единиц.

Настенные же котлы более компактны, кроме того, они устанавливаются на стены, что еще больше экономит рабочее пространство. Для таких котлов характерно то, что они имеют специальные приборы для их же безопасности. Такой комплект приборов называется группой безопасности, а также иные элементы.

По способу выброса отработанного газа выделяют два вида котлов: с принудительной тягой и с естественной. В приборах с принудительной тягой выход отработанных газов осуществляется по средствам коаксиальных труб, которые конструктивно состоят из внешней части и внутренней. Большим преимуществом таких котлов можно назвать то, что они для горения не используют воздух внутри помещения, поэтому не нуждаются в постоянном проветривании отапливаемого помещения для запасания свежим воздухом.

Схема газового котла отопления.

Что касается котлов с естественной тягой, то выброс отработанных газов происходит естественным путем – за счет постоянного притока чистого воздуха снаружи.

Стоит заметить, что подобные системы не подходят для больших жилых домов. Они могут быть установлены в нежилых помещениях, или жилых помещениях с малой отопительной площадью.

По своей работе с отработанными газами или по своей эффективности все подобные агрегаты можно также разделить на два основных вида – на конденсационные и конвекционные котлы.

Конденсационные котлы используют две энергии – от сгорания газа и от образованного конденсата. Конденсат собирается в специальной камере, где отдает часть своей энергии. Такие котлы характерны смещением точки росы, что увеличивает КПД.

Конвенционное оборудование получает только энергии сгорания топлива.

По способу розжига можно выделить котлы отопления с электронным и ручным розжигом. Котлы с электронным розжигом являются автоматическими (абсолютное большинство отопительных газовых котлов). Такие котлы отличаются своей экономичностью по отношению к приборам с ручным розжигом. Связано это с тем, что такие котлы не содержат в своем составе специальной камеры розжига, в которой пламя горит постоянно.

Схема устройства и работы твердотопливного котла отопления.

Котлы с автоматическим розжигом запускаются автоматически в необходимый момент времени. Кроме того, такие агрегаты способны самостоятельно возобновить работу в случае сбоя электропитания, в то время как котлы с пьезоэлементом нуждаются в присутствии человека.

Все эти разновидности котлов могут быть как энергозависимыми, так и независимыми. Для систем отопления, которые оборудованы энергозависимым котлом, характерно принудительное движение теплоносителя. Для энергонезависимых – естественное движение воды. Обусловлено это тем, что поддерживать горение котел способен и без электричества, а вот движение теплоносителя осуществляется благодаря циркуляционному насосу, который работает от электричества. Если такой насос имеется, то теплоноситель приводит в движение он (принудительное движение). Если насоса нет, то движение воды возможно только благодаря давлению самого теплоносителя.

Buderus Logano G221-20

Основные характеристики:

  • работа на твердом топливе различного вида, включая не только дрова, но и кокс, и уголь;
  • производительность, достаточная для отопления примерно 200 кв. м площади, и составляющая для различных видов теплоносителя (дрова, уголь и кокс) 16, 18 и 20 кВт соответственно;
  • напольный тип монтажа;
  • компактные габариты: 110×60,5×82 см;
  • КПД: в пределах 70–78 %;
  • величина поленьев, закладываемых в топку, около 35 см;
  • масса устройства: 237 кг.

Описание модели

Традиционно окрашенный в синий цвет жаропрочной эмалью (которая благодаря антикоррозионным свойствам прослужит не меньше, чем сам котел, то есть около 15 лет), имеет привлекательный внешний вид и способен украсить собой и жилое, и бытовое, и даже подсобное помещение. Чугунный корпус этой модели достаточно прочный для обеспечения высокой степени пожаробезопасности, а высокая теплоотдача гарантирует комфортные температурные условия в доме на протяжении всего холодного периода времени.

Длительный процесс горения поленьев в топке котла получается при помощи специального регулятора, увеличивающего или уменьшающего приток воздуха. За счет чего оборудование, которое можно использовать и в напорных, и в гравитационных отопительных системах, может работать несколько часов на одной порции дров. Вместе с ним в систему водяного отопления допускается включать и оборудование на других видах энергоносителей – газе, электричестве и даже жидком топливе. Для этого котел комплектуется приемным бункером значительного размера, рассчитанного на загрузку крупных поленьев.

Преимущества и недостатки

Преимуществ у котла достаточно много. К ним можно отнести минимальное время для нагрева окружающего воздуха и привлекательный внешний вид. А при комплектации бункером оборудование отлично справляется с практически полуавтономной работой, то есть, может отапливать помещения, почти не требуя присутствия человека.

Но в стандартной комплектации котел остывает быстро независимо от режима, о чем говорят отзывы покупателей, уже пользовавшихся Buderus Logano G221-20. Кроме того, у оборудования слишком высокая стоимость по сравнению с его функциональностью. А во время эксплуатации в системе водяного отопления котел лучше всего дополнять другим нагревательным оборудованием, например, работающем на газе или электричестве.

Монтаж

При монтаже данной модели Logano нет необходимости использовать сварку – он достаточно просто подключается к существующей отопительной системе с помощью обычных инструментов. Правда, при этом следует выполнять ряд рекомендаций, с которыми может справиться только опытный специалист. После подключения и запуска оборудования в работу от пользователя требуется соблюдение ряда правил:

https://youtube.com/watch?v=EI676OVRbp4

  • не изменять конструкцию системы дымоотведения;
  • не запускать котел без достаточного количества воды;
  • применять только допускаемые виды топлива;
  • не уменьшать размеры вентиляционных отверстий в помещении.

Стоимость

Многие покупатели, выбирающие отопительное оборудование, отмечают высокую стоимость G221-20. Минимальная сумма, которую придется отдать за него, составляет 70600 рублей. Однако на рынке имеются предложения и заметно дороже – до 104 тысяч рублей.

Преимущества использования твердотопливных котлов по сравнению с аналогами

К главным преимуществам относится эффективность использования такого оборудования и его автономность, поскольку

работу большинства моделей можно обеспечить независимо от наличия электроэнергии или газа. Это позволяет сократить затраты на оплату энергоносителей. В качестве топлива можно использовать отходы древесины. Полное сжигание горючегов пиролизных котлах даёт возможность увеличить эффективность и экономические показатели системы отопления. Широкий спектр моделей способствует выбору наиболее подходящей, соответствующей всем расчётным требованиям.На твердотопливные котлы стоимость варьируется в зависимости от модели, принципа работы и сложности производства. Также цена зависит от качества материала, использованного для изготовления, наличия вспомогательного оборудования и других характеристик.

Виды твердотопливных котлов

Современный рынок отопительного оборудования располагает широким ассортиментом устройств, работающих на твердом топливе. В зависимости от фирмы-изготовителя, конструкции, стоимости и других важных параметров, твердотопливные котлы бывают следующих видов:

  1. Классические чугунные или стальные конструкции, работающие на различном твердом топливе (дровах, угле, торфе, специальных гранулах).
  2. Пеллетные устройства обеспечивают обогрев+ горячую воду, работают только с опилками, стружками в виде прессованных брикетов-пеллет.
  3. Пиролизные не только отапливают помещение, но и подогревают воду для бытовых целей.
  4. Котлы длительного горения отличаются принципом сжигания топлива: процесс идет сверху вниз.

Чтобы понять, какой твердотопливный котел лучше для отопления частного дома, предлагаем ознакомиться с моделями наивысшего качества в различных категориях.

Особенности конструкции и принцип работ

Котел длительного горения с верхней загрузкой – схема

Внутренняя часть используется как топка. Она устроена так, что горение происходит сверху вниз. Помогает этому специальная подача воздуха непосредственно в зону горения. Процесс напоминает скорее тление с выработкой газов из углеродосодержащего топлива. В большей степени эти газы являются горючими. За счет их догорания в верхней части топки происходит максимальное использование тепловой энергии, что позволяет увеличить теплоотдачу и уменьшить расход топлива.

Камера котла разделена на две части распределителем воздуха. Он имеет форму трубы, к которой с одного конца прикреплена площадка с лопастями, а другой конец служит для подачи кислорода.

Котлы с верхним горением отличаются цикличностью работы, и пока не сгорит первая закладка добавление второй партии топлива не понадобится.
