Угловой камин из кирпича – схема и процесс кладки

Полезна ли функция длительного горения?

Модели, оснащенные функцией длительного горения, кроме того, очень экономичны и обладают высоким КПД: в этом режиме кислород в печь подается дозированно, и активного горения дров не происходит. При медленном тлении углей теплоотдача от печи повышается, топливо сжигается без образования большого количества золы. На одной полной загрузке дров в режиме длительного горения печь может работать до 6 часов, при этом герметичная дверца обезопасит вас от случайно вылетевших углей и искр.

Помимо этого, в режиме «длительного горения» в печи активно сжигаются газы, которые выделяются при тлении дров. При обычном сгорании — эти газы выводятся через систему дымоотведения и никоим образом не повышают КПД. Если же эти газы не отводить, а сразу сжигать — замечается прирост в производительности на 15-20% по сравнению с обычными печками. Это не фантастика, только представьте, что с этой опцией вам нужно заготавливать на зиму на 15-20% меньше дров, чем раньше! Вопросы о целесообразности моментально рассеиваются!

Внимание! При выборе режима длительного горения крайне не рекомендуется открывать дверцу печки до полного сгорания дров одной загрузки!!! Вы впускаете лишний кислород, который в значительной мере понижает КПД и нивелирует эту опцию!

Печи-камины с водяным контуром позволяют подключить к ним систему водяного отопления, за счет чего создается полноценный обогрев дома. Плита в верхней части позволяет готовить пищу, кипятить воду, а также создает дополнительную плоскость с высокой теплоотдачей, возле которой просто приятно погреть руки!

Фундамент

Фундамент печи выполняют из монолитного бетона с армированием. Размеры фундамента должны превышать размеры пода печи на 10 см с каждой стороны. Технология его выполнения описана ниже.

1. Выполняют разметку будущего фундамента. При этом нужно иметь ввиду, что объединять его с общим фундаментом дома категорически запрещено, это может привести к разрушению печи!

2. Выкапывают котлован подходящего размера, глубина его должна равняться глубине фундамента дома. Дачные домики обычно ставят на мелкозаглубленный ленточный фундамент, его подземная часть заглубляется не более чем на 50 см.

3. Дно котлована засыпают десятисантиметровым слоем песка, поливают достаточным для полного промачивания объемом воды и тщательно трамбуют. Это можно делать обрезком бревна или специальным инструментом.

4. Из досок толщиной 25 мм или фанеры делают опалубку. Ее можно делать несъемной, в этом случае рекомендуется выполнить ее гидроизоляцию.

5. Укладывают арматуру из прутка D8-D12 в виде решетки 15х15 см, в местах пересечения прутья связывают проволокой. При высоте фундамента более 20 см необходимо сделать два слоя арматуры – сверху и снизу.

6. Месят бетон из цемента марки не ниже М250, щебня и речного песка в соотношении 1:2:2, воды добавляют столько, чтобы раствор был средней густоты. Заливают бетон в опалубку. Лучше делать это единовременно, не дожидаясь застывания предыдущих порций. Если замесить такое количество бетона сразу не получается, класть его нужно послойно с интервалом 2-3 дня, при этом предыдущие слои зачищают металлической щеткой.

7. Высота фундамента должна быть на 15 см ниже уровня чистового пола. Верхний слой разравнивают по уровню, закрывают пленкой и оставляют на 3-5 дней — за это время происходит набор критической прочности. После этого можно приступать к работе.

Обустройство фундамента

Дно котлована глубиной, равной фундаменту дома, утрамбовать;
Уложить на дно и утрамбовать песок слоем не менее 0,1 м;
Бутовым камнем засыпать котлован до уровня почвы, заполняя промежутки раствором извести с глиной либо цементной смесью;
Сверху бетон выровнять, а по окончании застывания покрыть двумя слоями рубероида;
Смонтировать опалубку из дерева до пола помещения. Габариты фундамента во все стороны должны превышать размеры камина на 5 см;
Сделать сетку из стальной арматуры диаметром от 1,2 до 1,5 см и установить ее, используя деревянные бруски, на высоте 50 мм от гидроизоляции;
Бетонный раствор (цемент марки М400 – 1 ч., щебень — 5 ч., песок – 3 ч.) засыпать в опалубку и при помощи уровня создать горизонтальную поверхность;
В течение 7 суток бетон затвердеет, после чего снять опалубку и покрыть фундамент битумной мастикой. Выждать еще 3 недели, а затем накрыть фундамент 2 слоями рубероидной гидроизоляции.

Выполнение облицовки

Облицовка фальш-камина декоративным камнем Внешне кирпичная каминная конструкция выглядит неприметно. Чтобы придать сооружению красивый вид, можно:

Оштукатурить поверхность. Штукатурный раствор накладывается через 14 дней – от влажного кирпича он может растрескаться после высыхания. Окрашивать штукатурный слой допускается огнестойкими красками.
Выполнить облицовку. Красиво смотрится искусственный или природный камень. Способность материала переносить колебания температур и аккумулировать тепло обеспечит комфортный микроклимат. Для создания рисунка стоит вдохновиться красивым фото.
Закрепить ГКЛ. Гипсокартонные листы фиксируются на металлический каркас, который приваривается к печи. Отделка покрывается лаком, ее легко мыть или очищать от пыли.
Выложить изразцы. При помощи жаропрочной плитки легко создать красивый мотив или остановиться на лаконичной однотонной облицовке.

Угловые модели камина сочетают возможности интерьерного предмета, обогрева помещения и создания уютной атмосферы. При понимании принципа порядовки, знания технологии работ конструкцию можно сложить самому. В квартире остановитесь на фальш-моделях или устройствах с эффектом живого пламени.

Камины из кирпича фото разнообразной отделки

Используя отделку и декоративные детали, камин можно выполнить в абсолютно любом стиле, главное, чтобы материал был термостойким и качественным. Участок, куда могут попадать искры, выкладывается только керамической плиткой.

Небольшие штрихи: экономичный вариант отделки

Если кладка ровная, из качественного материала, то можно оставить все как есть.

Еще один экономичный вариант – выполнить только обработку швов.

Можно покрыть поверхность специальным лаком для камня, она будет отталкивать пыль, копоть и влагу.

Штукатурка поверх кирпичной кладки

Выполнить штукатурку и покрыть ее термостойкой краской – бюджетный и несложный способ, позволяющий создать множество декоративных эффектов. Его преимущество в том, что краску всегда можно освежить. Но также есть и недостаток: осыпание штукатурки от случайного удара, поэтому углы лучше обложить камнем или плиткой.

Облицовка

Обычный кафель для этого не подойдет, поскольку он отпадает при воздействии высокой температуры. Для облицовки используют жаропрочную терракотовую плитку. Этот материал еще и теплоемкий: прогревается хорошо, а остывает медленно.

Также для облицовки применяют керамогранит – он практичный, влагостойкий, не горючий.

Керамогранитную плитку можно комбинировать с другими отделочными материалами.

Декорирование камнем, деревом и другими материалами

Натуральный камень экологичный, огнестойкий и прочный, он хорошо передает тепло. Отделка прекрасно впишется в любой интерьер, но стоимость ее достаточно высока.

Также широко используется отделочный кирпич, который по термостойкости не уступает природному камню.

Такой материал отлично смотрится на каминах-печах как деревенском стиле, так и в самых новомодных дизайнах.

Форма декоративного кирпича может быть отличной от традиционной, как на снимке выше.Также можно выбирать абсолютно любые цвета отделочного материала.

Дерево

Порода древесины может быть любой. Поскольку она легко загорается, то из дерева выполняю только некоторые декоративные элементы – портал, полки и обрабатывают огнезащитой.

Гипсокартон: создаем иллюзию

Применяется исключительно для декоративного фальш-камина или электрического нагревателя в виде камина, так как гипсокартон не предназначен для нагрева. Это практичный вариант, например, для квартиры.

Комбинируем

Можно применить несколько видов отделок, их соединение выглядит просто замечательно. Отдельные части этого садового камина-барбекю оштукатурены и обложены керамогранитной плиткой.

Печь в деревенском стиле облицована декоративным кирпичом, на углах – штукатурка и декоративная лепка.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Или наоборот, для экономии места встроить в стену.

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Очаг может иметь открытую или закрытую топку.

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Дымоход и дымовая труба

Дымоход – это часть печи, напоминающая по форме колпак, внутри которой проходит стальная труба (или дымоходные блоки из керамики), которая переходит в дымовую. Заднюю стенку делают вертикальной, а боковые – сужающимися под углом 45-60 градусов. Внутреннее сечение рассчитывают по пропорции: 0,1-0,15 от площади портала, а высоту делают не менее пяти метров от поверхности горения топлива. Стенки делают достаточно толстыми для уменьшения потерь тепла.

На высоте около двух метров монтируют задвижку. Рамку для нее крепят жидким раствором в кладке.

Первый пункт монтажа дымовой трубы – установка над дымосборником блока. Цементным раствором соединяют отверстия трубы и дымосборника. Кирпичную облицовку крепят к трубе посредством анкерных соединений, вставленных между внешними блоками трубы, которые заделывают в швы между кирпичами. Внутренние поверхности должны быть без зазоров.

Оголовок трубы выполняют толщиной не менее чем в 1 кирпич. Чтобы уменьшить накопление конденсата в канале дымохода и предупредить возгорание конструкций, устанавливают теплоизоляцию и термоизоляцию.

Составные части камина:

Дымоход для камина.
Поддерживающая пластина.
Пластина противопожарная.
Участок привода трубы к дымоходу.
Топка.
Для выхода горячего воздуха монтируют вентиляционное отверстие с решеткой.
Декоративный элемент и термоизоляционный слой.
Решетка вентиляционная.
Камера с горячим воздухом, решетка вентиляции, снаружи камеру декорируют камнем, мрамором и другим материалом.
Облицовка.
Движение холодного воздуха.

Сверху на трубу устанавливают искроулавливатель и дефлектор. Функция искроулавливателя – противопожарная безопасность. Конструктивно эта деталь похожа на глухой металлический конус с проволочной сеткой со всех сторон. Дефлектор устанавливают на оголовке для того, чтобы увеличить тягу и защитить трубу от ветра. Обычно сечение дефлектора круглое.

Облицовка камина и выступающей части трубы

Если планировалось оставить внешнюю часть камина кирпичной, без дополнительной облицовки, то кладка должна быть максимально аккуратной, а раствор необходимо было не доводить до лицевой части камина на 0,5 см, чтобы осталась возможность расширить швы.

Если кладка требует дополнительной декоративной облицовки, то используют искусственные или натуральные природные камни, керамическую плитку, изразцы и другие материалы. Сверху камни рекомендуется покрывать лаком, чтобы улучшить их декоративные свойства и облегчить уход.

Самый дешевый и простой способ облицовки, который производят после того, как произойдет усадка кладки – штукатурка. Используя различные шпатели, на штукатурке создают разнообразные декоративные эффекты. Существует возможность колорирования штукатурки.

Еще один популярный способ облицовки углового камина – использование гипсокартона. Его разрезают и крепят на специальный металлический каркас, строго проверяя углы и стенки уровнем.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Схема традиционного камина Фото традиционного камина

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Фото камина в деревенском стиле

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Фото камина отдельностоящего

Или наоборот, для экономии места встроить в стену.

Камин встроенный фото

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Схема углового камина Фото углового камина

Очаг может иметь открытую или закрытую топку.

Фото углового камина с закрытой топкой

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

Схема углового печи-камина Фото углового печи-камина

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Схема стандартной печи-камина

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

Схема уличного камина для барбекю Фото камина-барбекю

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Камин-барбекю с отделкой фото

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина – фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.
Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.
Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.
Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.
Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.
Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.
выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

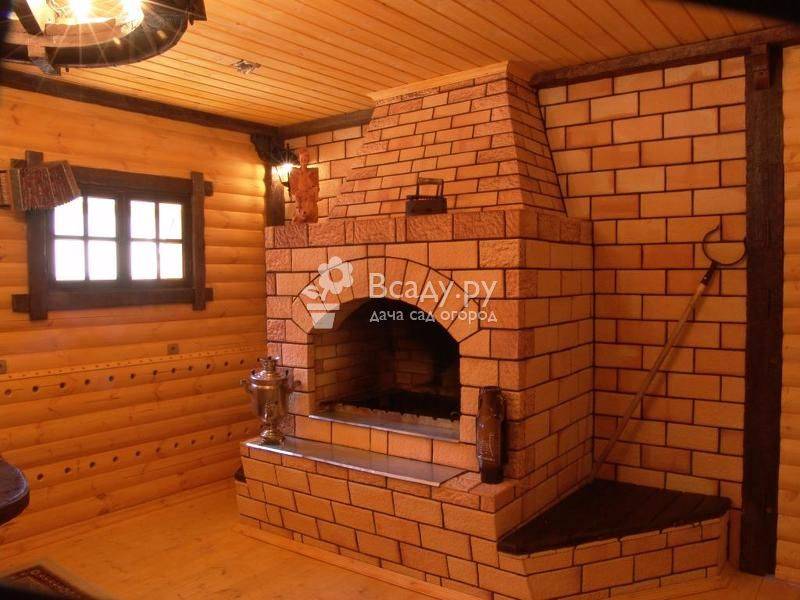

Угловой камин своими руками из кирпича: пошаговая инструкция с фото

Угловая конфигурация камина удобна с практической точки зрения: так один отопитель способен обогреть максимальную площадь. Кроме того, габариты такой конструкции отлично вписываются даже в небольшое помещение. Возведение каминного отопителя начинают с расчета его геометрических размеров.

Сначала определяют величину проходного сечения портала, которая зависит от площади помещения, затем рассчитывают размеры топки и дымохода. Если расчет вызывает затруднение, можно воспользоваться готовыми конструкциями, фото и примерная стоимость которых есть в интернете.

Строительство начинают с возведения фундамента или укрепления существующего перекрытия. Конструкция основания должна выдерживать вес, в несколько раз превышающий проектный вес отопителя. Перед тем как приступить к кладке, желательно распечатать и изучить порядовки — условные схемы расположения каждого кирпичного ряда.

Только разобравшись со всеми нюансами, берут в руки кельму и приступают к возведению. Последовательность работ:

На фундаменте сооружают основание. Оно должно быть цельным и идеально выверенным, иначе последующие ряды получатся деформированными.
В соответствии со схемами выкладывают ряды. Для футеровки топки используют шамотный кирпич, а для боковых стенок отопителя — клинкерный.
Начиная с 21-го ряда формируют дымовой канал, а на 25-м устанавливают шиберную задвижку.
В завершение устанавливают дымоход, проводя его через перекрытие и крышу.

Наиболее простая конструкция портала — прямоугольная. Если элемент необходимо сделать другой формы, используют специальные изогнутые шаблоны, на которые укладывают кирпичи, фиксируя их раствором.

Подготовительный этап

Перед тем как приступить к строительству, нам понадобится порядовка камина углового и ряд дополнительных действий:

Подготовительный этап
Подробное описание
Создание наброска

Порядовка углового камина требует тщательной подготовки

На первом этапе вам понадобиться подготовить качественную и максимально подробную схему-чертёж, на которой будут отображаться все замеры, габариты и другие конструктивные особенности вашего отопительного агрегата.При отсутствии опыта в составлении плана, рекомендуется прибегнуть к помощи профессионала или взять уже готовый проект из данной статьи или других интернет-источников.

Выбор места расположения

Инструкция или так называемая схема, должна составляться исходя из размеров и особенностей выбранного для установки и размещения места.Выбирайте максимально большое и просторное помещение, с хорошим освещением, несколькими окнами и хорошей вентиляцией.
Обратите внимание на то, чтобы выбранный угол обзора был максимально полным и выгодным с точки зрения наблюдения за очагом и его работой.

Подготовка и закупка материалов

После того как схема печи полностью утверждена, необходимо нанести основные отметки отвечающие за ширину, высоту и глубину конструкции на стены и напольное покрытие. После чего, при необходимости внести определённые коррективы.Далее производится расчёт всех необходимых для монтажа и строительства материалов, смесей, деталей и фурнитуры

Поскольку работы будут проводиться своими руками, закупите кирпич и сцепляющую смесь с небольшим запасом.

Сушка возведенного камина и первая растопка

Топить камин сразу по окончании работ нельзя. Воде, пропитавшей кирпичи, нужно дать испариться самостоятельно, без стимуляции разогревом. Ускоренное высыхание раствора также может навредить ему. Поэтому после того, как камин сооружен, он должен отстояться порядка недели.

После этого срока можно проводить тестовую растопку камина. Если технология работ по его строительству не была нарушена, он должен функционировать в штатном режиме, с расчетной эффективностью и без задымления помещения.

Таким образом, процесс создания камина из кирпича вполне по силам рядовому обывателю. Главное подойти к нему скрупулезно и ответственно. В таком случае вложенные силы и средства никогда не вызовут сожаления, а камин из кирпича в доме будет согревать своим теплом и радовать глаз. Можно, конечно обойтись электрокамином, но он не создаст и малой толики той атмосферы, что под силу живому пламени.
