Как происходит укладка пленочного теплого пола – пошаговое руководство

Нужна ли дополнительная теплоизоляция или нет?

Дополнительная теплоизоляция при монтаже инфракрасного пола направлена на:

  1. Защиту обогреваемой комнаты, от проникновения в неё холодных потоков воздуха из вне;
  2. Сбережение тепла внутри помещения, и недопущение его выхода наружу.

Потребность в дополнительном утеплителе зависит от ряда факторов:

  • В каком помещении монтируется пол. Если оно расположено на грунте или над подвалом — то теплоизоляционный слой должен быть толще.
  • Какая подложка уложена — то есть, вид и её толщина. При использовании в качестве настила тонкого фольгированного изделия, требуется утеплитель из вспененного пенополистирола, пробки или пенопласта.

1 этап – разработка проекта и расчет

Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.

Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).

Расчет инфракрасного пленочного теплого пола

Формула:

расчет общей площади помещения: Sп=a*b*2;

расчет площади обогрева Sоб = Sп – (Х, Y, Z)

Где,

Sп – общая площадь помещения м.кв.;

а,b – длина и ширина помещения, м;

Sоб – площадь обогрева, м.кв.;

Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).

Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.

После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.

Расчет энергопотребления инфракрасного теплого пола

Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т

Где, Э – энергопотребление, Вт/час;

Sп – общая площадь помещения м.кв.;

k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);

Т – тепловая мощность пол.

Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.

Расчет мощности инфракрасного теплого пола

Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,

Если использовалась часть комплекта, расчет производится по
формуле:

Р общ.= 110·L

Где,

P общ – общая мощность пленочного пола, Вт;

P1…Pi – мощность отдельно взятого комплекта пленки, Вт.

L – длина инфракрасной пленки, которая используется при
монтаже;

110 – коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов и место их установки

Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.

Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.

Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.

Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.

Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.

При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:

зонирование и подключение каждой зоны к своему терморегулятору;

включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.

Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.

Правила размещения (укладки) инфракрасной пленки пола:

первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;

шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;

расстояние между соседними полосами пленки – не менее 10
мм.;

предельно допустимая длина полосы пола – 8 000 мм.

Проект инфракрасного пленочного теплого пола должен
содержать:

расчет полезной площади;

расчет мощности системы;

место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);

направление укладки полос пленки;

количество полос (зависит от ширины пленки).

Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.

Монтаж термомат

Монтаж Thermo Thermomat

Watch this video on YouTube

Процесс установки своими руками греющих мат намного проще, чем кабеля, так как провод закреплён на полотне:

Чертится схема расположения мат на бумаге, надо помнить, что под тяжёлой мебелью они не размещаются.

  • Рассчитывается мощность тёплого устройства и количество необходимого материала — делается это по аналогии с кабельными полами, с учётом полезной площади.
  • Определяется место на стене для термодатчика, проделывается выемка для него, а также штробы от этого участка до датчика.

Подготавливается основание — оно выравнивается, очищается от мусора. Затем покрывается грунтовкой — это улучшит сцепление пола с раствором.

Устанавливается датчик — помещается в гофрированную трубу и укладывается на расстоянии не менее 50 см от стены. Он должен размещаться между витками пола.

Стелются маты — они укладываются прямо на черновой пол, чтобы избежать перегрева дополнительное утепление можно не делать. Изделие оснащено клейкой лентой, поэтому никаких фиксаторов не требуется. Маты не должны находить друг на друга. При необходимости подрезания полотна, нужно быть аккуратным, чтоб не повредить электрический провод.

Производится подключение, и проверка системы — проверяется сопротивление кабеля в матах мультиметром. Устанавливается термостат, к нему подводятся провода пола и датчика, после чего, он подсоединяется к питанию. Делается пробный запуск системы.

 Заливаются маты плиточным клеем — слой 8 — 10 мм, и даётся время для его подсыхания. Штробы также заделываются этим составом.

Возможно стелить маты в бетонную или сухую стяжку, данный процесс такой же, как при монтаже греющего кабеля (он описан выше).

 Укладывается финишное покрытие — при заливке мат клеем, это чаще плитка.

Укладывать термоматы можно на старое основание, по аналогии с греющим кабелем.

Особенности монтажа

Монтаж инфракрасного теплого пола начинается с подготовительных мероприятий, которые включают в себя тщательное выравнивание основания. На нем не должно быть никаких посторонних элементов (грязи, мусора), а также различных неровностей, так как пленочный материал допускает перепад высот в пределах 3 мм. Далее проводим тепло- и гидроизоляцию основания, дабы исключить вероятность воздействия агрессивных кислотно-щелочных сред на проводку или пленочный материал. Как и стержневой теплый пол, инфракрасная пленка крайне чувствительна к влаге, которая приводит к преждевременному выходу из строя изделия.

Следующим этапом станет укладка ИК пленки, которую нужно равномерно распределить по всей требуемой площади основания. Монтаж такого элемента лучше всего осуществлять на расстоянии от стены в 10–15 см, при этом категорически запрещено располагать изделие внахлест. Как только пленочный материал был равномерно расстелен, приступаем к подсоединению терморегулятора, который обязан находиться в непосредственной близости от проводки. Электрические провода неизменно укладывают параллельно пленке, а на места соединений накладывают изоляцию. Дополнительно концы медных проводников тока заливают специальным герметизирующим составом, исключающим вероятность возникновения короткого замыкания. На финальном этапе подключают систему к электропитанию и проверяют ее функциональность.

Таким образом, монтаж инфракрасных теплых полов станет лучшим решением для тех, кто желает повысить уровень комфорта в жилом помещении при минимальных финансовых и физических затратах.

Структура «пирога» плёночного пола

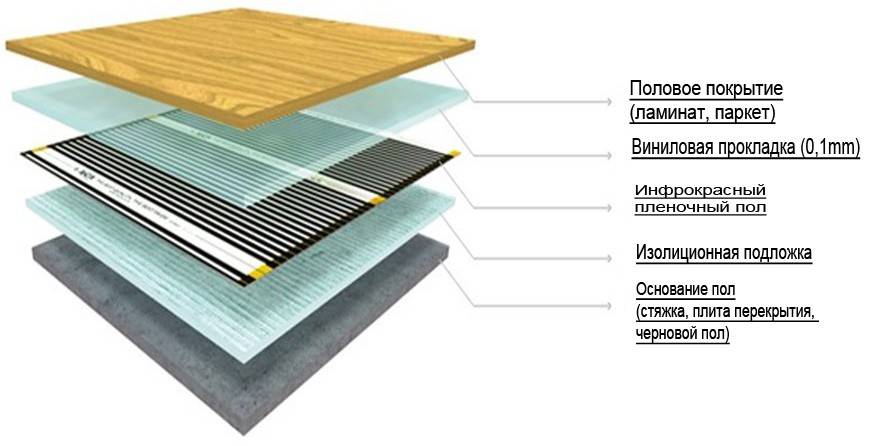

Инфракрасный тёплый пол — многослойная «пирог», в котором каждый слой выполняет важную задачу. Он состоит из:

  1. Основания — должно быть ровное и чистое, при наличии трещин и неровностей, их следует заделать специальными смесями. Если изъяны существенные, то  необходимо залить черновую стяжку, предварительно постелив гидроизоляцию.
  2. Алюминиевой фольги (отражатель) — стелется на черновой пол. Эта обязательная прослойка, она образует экранированную поверхность, которая отражает инфракрасное излучение.
  3. Плит ДВП или магнезитовых — утеплитель. Для соединения плит между собой, используется битумная плёнка или специальный скотч.
  4. Инфракрасной плёнки — нагревательный элемент.
  5. Настила под финальное покрытие — его следует выбирать, отталкиваясь от вида полового изделия. Выбор толщины зависит от качества полов — от их ровности.

Предлагаем ознакомиться с статьей: Инфракрасный тёплый пол под ламинат, вся информация — устройство, как выбрать и произвести монтаж своими руками.

Общее устройство инфракрасных полов

Устройство пленочных полов достаточно сложное, поэтому их конструкция собирается исключительно в заводских условиях. В качестве нагревательного элемента используется специальная наноструктура на основе углеродных материалов. С помощью атомов углерода происходит образование гексагональной решетки, осуществляющей генерацию инфракрасного излучения, невидимого человеческим глазом.

Данная решетка размещается между слоями плотных полимеров. Ее элементы соединяются между собой через медные шины, на которые нанесено серебряное покрытие. Полоски расположены на расстоянии 15 мм друг от друга. Слои полимерных материалов обеспечивают защиту нагревательных элементов от механических воздействий, возгораний, влаги и прочих отрицательных факторов.
Полимеры не только защищают, но и хорошо пропускают инфракрасное излучение. Благодаря этим качествам, возможен монтаж электрического теплого пола под плитку и другие виды покрытий.

Составляем схему

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

  1. Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
  2. Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
  3. Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
  4. Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
  5. Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.
  1. Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
  2. Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
  3. Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
  4. Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Подключение терморегулятора к электрической сети

Обычно регуляторы температуры рассчитаны на ток в 16А или 3520 Вт, а это значит, что максимальная обогреваемая площадь термопленки будет 15,7 м². Есть модели терморегуляторов, которые позволяют программировать продолжительность работы, время включение и отключения инфракрасного обогрева пола, температуру нагрева. В зависимости от ваших потребностей, подбирается терморегулятор.

Для подключения терморегулятора к электрической сети лучше пригласить квалифицированного электрика. Если вы будете проводить подключение самостоятельно, необходимо соблюдать все меры техники безопасности. При мощности системы более 2 кВт я рекомендую подключать ее от отдельного автомата.

Проведите визуальный осмотр системы, проверьте надежность крепления проводов, изоляции. Измерьте сопротивление каждой нагревательной полосы, его значение должно быть не менее 1 МОм.

Для проверки работы системы включите систему обогрева и проверьте рукой температуру пола для каждой полосы термопленки. Пленка должна излучать комфортное тепло около 40⁰ С.

Уложите на парогидроизоляцию листы фанеры (под паркет, линолеум, ковролин, паркетную доску), либо листы ГВЛ (под плитку), прикрепите их к полу анкерными болтами (шурупами) и выровняйте под финишное покрытие.

Существует множество различных утеплителей. Фольгированный изоляционный материал отражает до 97% инфракрасного излучения в сторону его поступления.

В этой статье рассмотрим, какой стороной класть утеплитель с фольгой на пол, виды и характеристики материалов, правила их укладки.

Применение

Минимальная площадь, которая должна быть покрыта системой обогрева, составляет 70% от общей площади полов. Однако в местах с холодным климатом в зимнее время, эти полы подключаются и используются только в качестве дополнительного обогрева. В этих ситуациях они испытывают повышенную нагрузку, с которой просто не справляются.

Иногда инфракрасные полы служат аварийным отоплением на случаи выхода из строя центральной системы отопления при сильных морозах. Плёночный обогрев, запитанный от электрической сети, вполне способен сохранить температурный уровень в помещении близкий к комфортному и не допустить переохлаждения проживающих здесь людей.

Инфракрасные системы могут устанавливаться не только на полах, но и на других поверхностях – потолках или стенах. Они идеально подходят для ванных комнат, где включаются только когда это необходимо. Для этого выполняется укладка электрических теплых полов под плитку, после чего кафельные полы будут постоянно теплыми, а воздух в помещении наберет заданную температуру.

Инфракрасный теплый пол

Этот тип теплого пола считается наиболее подходящим под ламинат и другие варианты покрытия. Инфракрасный электрический пол, как и кабельный, очень прост в установке. Вам не придется тратить много сил, энергии и даже не придется тревожить соседей шумом.

Структура инфракрасного теплого пола

Такой тип теплого пола устанавливается легко и просто, а так же имеет массу плюсов:

  1. Равномерный прогрев комнаты.
  2. Всегда теплое напольное покрытие.
  3. Температура внизу комнаты даже теплее, чем вверху.
  4. Экологически чистые материалы.
  5. Экономит электроэнергию больше, чем кабельный.

Инфракрасный пол очень полезен для организма, так как вырабатывает инфракрасные лучи с такой же мощностью, как и человеческий организм. Благодаря инфракрасному излучению можно вылечиться от многих болезней и реабилитироваться после операций и травм. Таким образом, установив дома пол из инфракрасной пленки вы сможете оздоровить свой организм сидя на диване или занимаясь домашними делами.

В наше время ИК пленка пользуется большим спросом, тем не менее, она должна быть куплена у проверенных поставщиков. Это поможет избежать всяческих проблем в дальнейшем. При покупке будет уместно попросить сертификаты безопасности и качества продукции.

Схема монтажа инфракрасного теплого пола

Пошаговая установка теплого инфракрасного пола

Что понадобится для установки:

  1. Теплоотражающее покрытие.
  2. Термостат (обычно, идет в комплекте).
  3. Инфракрасная пленка.

Инфракрасный теплый пол

Шаг 1. Очищаем поверхность

Перед началом работы хорошо очистите пол, если есть такая необходимость, то выровняйте его с помощью выравнивающей смеси или стяжки для пола. Как правильно это сделать описано выше. Убедитесь, что сделали заземление и что комната достаточно прогрета.

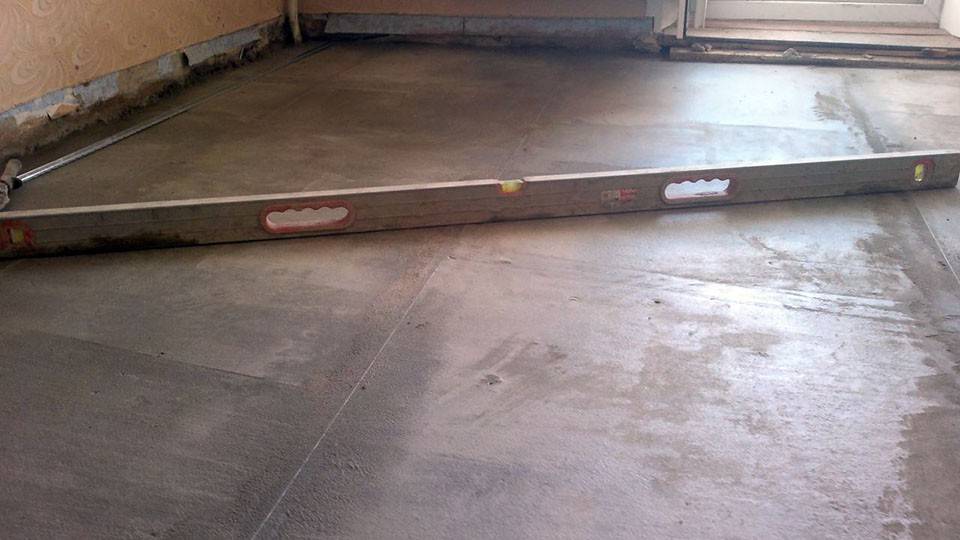

Выравнивание пола перед укладкой инфракрасного теплого пола

Шаг 2. Покрываем теплоизоляцией

Теперь покройте пол теплоотражающим покрытием по всей поверхности пола. Точно определитесь с тем, в каких местах будет стоять мебель и бытовая техника – там теплый пол устанавливаться не будет. Это предотвратит места под мебелью от перегрева и вам не придется тратиться на большее количество материала.

Покрытие пола теплоизоляцией

Шаг 3. Разрезаем и укладываем ИК пленку

Разрезание пленки на полосы происходит строго по размеченным линиям. Вырежьте полосы такой длины и ширины, какая вам необходима для монтажа. Размещаем пленку на полу медной полосой вниз. Контакты от инфракрасной пленки выводим на стену, туда, где, немного позже, у вас будет находиться терморегулятор.

Отрезать рекомендуется по специально предназначенным полосам

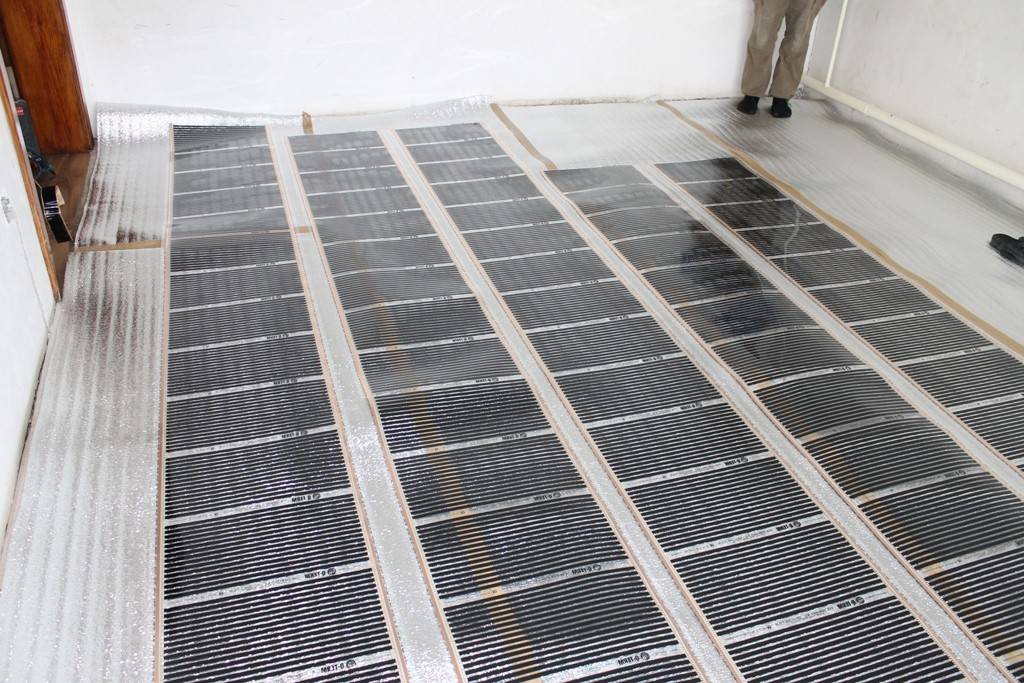

Укладываем пленку медными элементами вниз

Шаг 4. Подключаем к питанию

Подключаем пленку к электричеству с помощью специальных прищепок, которые, впоследствии, изолируем. Также битумная изоляция необходима в местах, где была разрезана пленка.

Изолируем открытые участки токопроводящей шины и серебряных контактов, которыми она присоединяется к графитовым нагревателям

Шаг 5. Подключаем датчики температуры и тоже изолируем места соединения

Схема подключения питания, датчика температуры и контура пола к терморегулятору

Шаг 6. Проверяем и подключаем к электричеству

Если вы закончили с укладкой пленки, в последний раз проверьте, все ли места соединений вы заизолировали. Если все в порядке, то можно приступать к подключению теплого пола к электричеству. Если после подключения к сети нет сильно перегревающихся мест и искр, а пол греется равномерно, то можно приступить к укладке ламината.

Пошаговая установка теплого инфракрасного пола

Инфракрасный теплый пол готов к использованию! Теперь вы знаете как, без всяких усилий, своими руками сделать теплый пол! Какой именно вид теплого пола установить вы сможете решить сами или, почитав отзывы людей, которые уже отдали предпочтение тому или иному виду теплого пола.

Схема монтажа

Чтобы представить себе, как подключить инфракрасный пленочный теплый пол, нужно на листе бумаги нарисовать схему укладки.

Следует знать, что плёнку не укладывают под габаритную мебель или технику: шифоньеры, стенки, комоды, холодильники и стиральные машинки. Плёнка, уложенная под тяжёлые предметы, перегреется и перестанет работать. Плюс здесь в том, что при параллельном соединении это не так страшно: остальная площадь тёплого пола будет продолжать выполнять свою задачу. От края плёнки до тяжёлой мебели должно остаться расстояние не менее 20 см. Такой же отрезок должен отделять её и от стены. Для фиксации используют скотч.

Плёнка бывает односторонней или двусторонней. В первом случае есть специальные отметки производителя, которые указывают, какой стороной её укладывать

Это указание очень важно соблюдать.

Материалы, которые нам понадобятся

Если вы планируете самостоятельно смонтировать инфракрасный пол с финишным покрытием (кафельной плиткой), следует, запастись нужным материалом и инструментом.

Требуется купить:

  • термоплёнку с набором зажимов;
  • электропровод;
  • температурный регулятор;
  • изоляционный битумный материал;
  • теплоизоляцию;
  • армирующее изделие;
  • полиэтиленовую плёнку;
  • сухую самовыравнивающуюся смесь;
  • плиточный клей;
  • строительный скотч.

К инструментам, которые потребуются при монтаже инфракрасных тёплых полов под плитку относятся: мультиметр, рулетка, отвёртка, угольник, метр, кусачки и резиновый молоточек.

Если купить стандартный набор плёночного пола, то в него входят кроме самой термоплёнки, зажимы, электропровода, изоляционный битумный материал с самоклеящейся основой.

Сильные и слабые стороны

К достоинствам пленочного теплого пола можно отнести следующее:

  • Дешевизна комплектации. Все, что потребуется – пленка, терморегулятор и соединительный кабель. Дорогая стяжка пола в этом случае не понадобиться.
  • Простота установки. На подготовку основания, расстилку пленки и ее подключение не уйдет много времени, так как сделать теплый пленочный пол может человек без всякого специального опыта. В сумме монтаж пленочного пола от начала и до конца занимает несколько часов: никакая другая система теплых полов такой скоростью установки похвалиться не может. К тому же, монтаж пленочного теплого пола можно выполнить самостоятельно.
  • Основное отопление. В случае использование пленочного пола в качестве основного отопления отпадает необходимость установки дорогостоящих радиаторов.

Также имеются и недостатки:

  • Высокие энергозатраты. Для поддержания тепла в комнате площадью 20 м2 потребуется примерно 1,5 кВт/час.
  • Высокая скорость остывания. Так как тепло аккумулируется только верхним отделочным слоем, после отключении системы помещение довольно быстро остывает.
  • Нужда в постоянном питании. Плановое или аварийное отключение электроэнергии приведет к прекращению обогрева. Если такая пауза затягивается, то в зимнее время это вызывает серьезные проблемы.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
